Bartscher 200.2100 SCHEMATIC

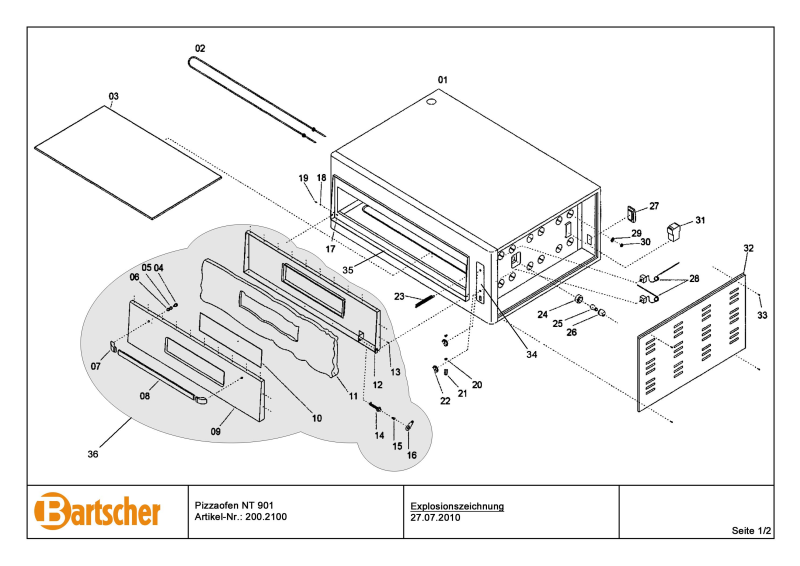

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Gehäuse oven body Auf Anfrage/On request
2 Heizelement heating element 043924
3 Stein (Schamottplatte)

heatresistant refractor stone 044075

4 Schraube zum Griff handle connection screw Auf Anfrage/On request
5 Federring spring washer Auf Anfrage/On request
6 Distanzscheibe handle washer Auf Anfrage/On request
7 Endstücke des Griffs handle material Auf Anfrage/On request

Griff mit Befestigung (bis 2007) handle bar with connect part (to 2007) 043699

Griff mit Befestigung (ab 2007) handle bar with connect part (from 2007) 0BK600
9 Türvorderseite door stainless sheet Auf Anfrage/On request
10 Türglas door glass 045991
11 Isoliermaterial insulation material Auf Anfrage/On request
12 Türrückseite doors back sheet Auf Anfrage/On request
13 Schraube zur Tür door sheet screw Auf Anfrage/On request
14 - 16 Türfederset (bis 2007) spring set for door (to 2007) 043507
17 Schraube zur Tür door leaning screw Auf Anfrage/On request
18 Federring spring washer Auf Anfrage/On request
19 Mutter blind nut Auf Anfrage/On request
20 Kontrollleuchte komplett

indication lamp complete 043828

21 Schalter zur Lampe illumination lamp switch 0KG20510
22 Knebel zum Thermostat thermostat knob 042724
23 Gehäuse zum Thermoelement thermocouple container Auf Anfrage/On request
24 - 26 Lampe komplett illumination lamp complete 042477
27 Anschlussbox (Klemmstein) electric connection box 049246
28 Thermostat oben/unten thermostat top/bottom 0T450
29 Unterlegscheibe zum Heizelement resistance connection washer Auf Anfrage/On request
30 Mutter zum Heizelement resistance connection screw Auf Anfrage/On request
31 Schaltschütz, dreifach, 230 V contactor, triple, 230 V 012169
32 Abdeckplatte seitlich side body sheet Auf Anfrage/On request
33 Schraube zur Abdeckplatte side body connection screw Auf Anfrage/On request
34 Bedienblende control panel 043688

Türrahmen (bis 2007) door frame (to 2007) 044013

Türrahmen (ab 2007 bis 2009) door frame (from 2007 to 2009) 045818

Türrahmen (ab 2009) door frame (from 2009) 051094
36 Tür komplett door complete 044012

Seite 2/2

8

35

Pizzaofen NT 621

Artikel-Nr.: 200.2100

Ersatzteilliste

27.07.2010
