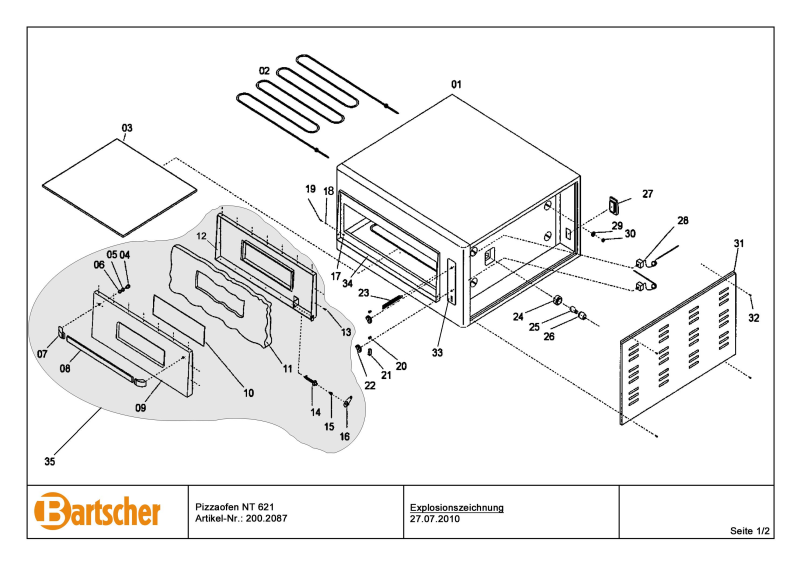

Bartscher 200.2087 SCHEMATIC

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Gehäuse oven body Auf Anfrage/On request
2 Heizelement heating element 043923
3 Stein (Schamottplatte)

heatresistant refractor stone 042803

4 Schraube zum Griff handle connection screw Auf Anfrage/On request
5 Federring spring washer Auf Anfrage/On request
6 Distanzscheibe handle washer Auf Anfrage/On request
7 Endstücke des Griffs handle material Auf Anfrage/On request

Griff mit Befestigung (ab 2006 bis 2007) handle bar with connect part (from 2006 to 2007) 043698

Griff mit Befestigung (ab 2007) handle bar with connect part (from 2007) 0BK600
9 Türvorderseite door stainless sheet Auf Anfrage/On request
10 Türglas door glass 044881
11 Isoliermaterial insulation material Auf Anfrage/On request
12 Türrückseite doors back sheet Auf Anfrage/On request
13 Schraube zur Tür door sheet screw Auf Anfrage/On request

Türfederset (bis 2007) spring set for door (to 2007) 043507

Türfederset (ab 2007) spring set for door (from 2007) 00SP620
17 Schraube zur Tür door leaning screw Auf Anfrage/On request
18 Federring spring washer Auf Anfrage/On request
19 Mutter blind nut Auf Anfrage/On request
20 Kontrollleuchte komplett

indication lamp complete 043828

21 Schalter zur Lampe illumination lamp switch 0KG20510
22 Knebel zum Thermostat thermostat knob 042724
23 Gehäuse zum Thermoelement thermocouple container Auf Anfrage/On request
24 - 26 Lampe komplett illumination lamp complete 042477
27 Anschlussbox (Klemmstein) electric connection box 049246
28 Thermostat oben/unten thermostat top/bottom 0T450
29 Unterlegscheibe zum Heizelement resistance connection washer Auf Anfrage/On request
30 Mutter zum Heizelement resistance connection screw Auf Anfrage/On request
31 Abdeckplatte seitlich side body sheet Auf Anfrage/On request
32 Schraube zur Abdeckplatte side body connection screw Auf Anfrage/On request
33 Bedienblende control panel 043688
34 Türrahmen door frame 045817
35 Tür komplett door complete 045829
o. Abb./no pic. Fußleistenset vorne/hinten toeboard set ahead/behind 052268

Seite 2/2

14 - 16

8

Pizzaofen NT 621

Artikel-Nr.: 200.2087

Ersatzteilliste

27.07.2010
