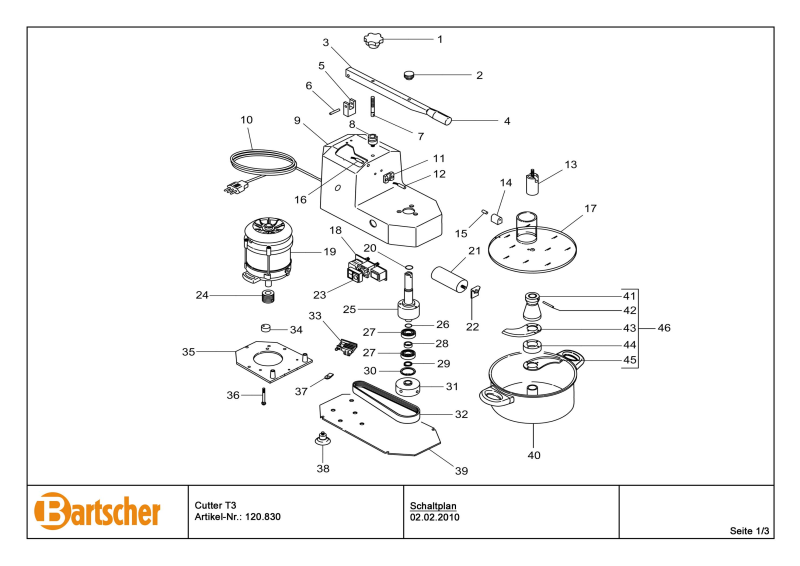

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Knebel

knob

0CO0700

2 Verschraubung

bolting

Auf Anfrage/On request

3 Griffstange

handle bar

Auf Anfrage/On request

4 Griff

handle

0CO0701

5 Halterung

bracket

Auf Anfrage/On request

6 Stift

pin

Auf Anfrage/On request

7 Stift

pin

Auf Anfrage/On request

8 Verschraubung/Halterung

bolting/bracket

Auf Anfrage/On request
9 Gehäuse housing Auf Anfrage/On request
10 Anschlusskabel

power cord

Auf Anfrage/On request
11 Befestigung

fixing part

Auf Anfrage/On request
12 Mikroschalter

micro switch

Auf Anfrage/On request
13 Befestigung

bracket

Auf Anfrage/On request

14 Befestigung

bracket

Auf Anfrage/On request
15 Magnet

magnet

Auf Anfrage/On request
16 Mikroschalter

micro switch

Auf Anfrage/On request
17

Abdeckung

cover Auf Anfrage/On request

18 Elektronik komplett mit Schalter

complete electronic card with switch

0CO0706
19 Motor komplett

complete motor

0CO0707
20 Antriebswelle komplett

complete axle drive shaft

Auf Anfrage/On request
21 Kondensator

condenser

0CO0709
22 Befestigung für Kondensator

fixing for condendser

Auf Anfrage/On request
23 Elektronik komplett mit Schalter complete electronic card with switch => Pos. 18
24 Motor komplett complete motor => Pos. 19
25-31 Antriebswelle komplett complete axle drive shaft => Pos. 20
32 Riemen belt 0CO0717
33 Platine circuit board Auf Anfrage/On request
34 Abstandsstück

distance spacer

Auf Anfrage/On request
35 Bodenplatte

bottom plate

Auf Anfrage/On request
36 Stift

pin

Auf Anfrage/On request
37 Befestigung

bracket

Auf Anfrage/On request
38 Fuß

foot

0CO3908
39 Bodenplatte

bottom plate

Auf Anfrage/On request
40 Schüssel

pan

0CO0718
41 Halterung

bracket

Auf Anfrage/On request
42 Stift

pin

Auf Anfrage/On request
43 Messer

knife

Auf Anfrage/On request

44 Haltering

bracket ring

Auf Anfrage/On request

Seite 2/3

Cutter T3

Artikel-Nr.: 120.830

Ersatzteilliste

02.02.2010
