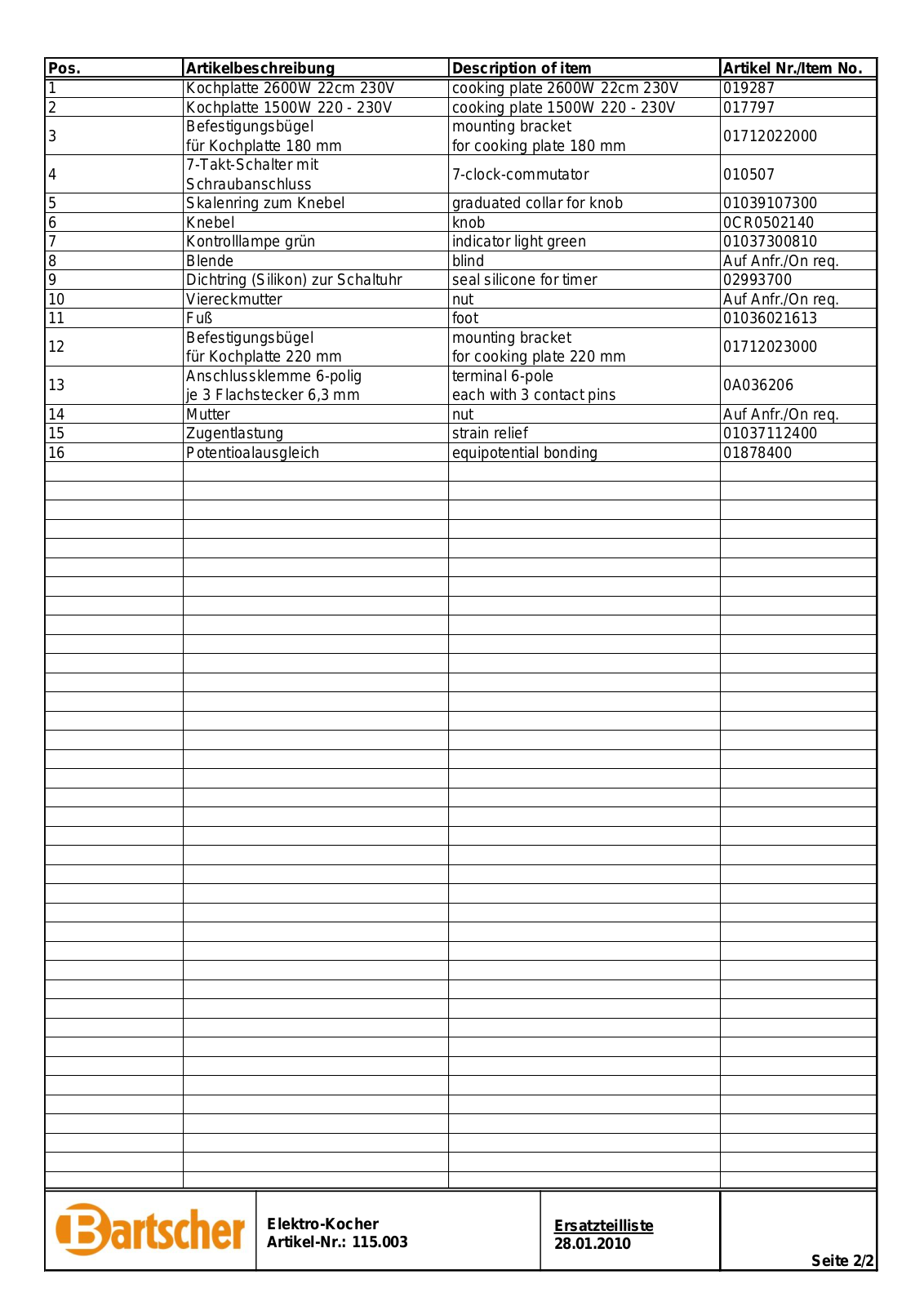

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Kochplatte 2600W 22cm 230V cooking plate 2600W 22cm 230V 019287

2 Kochplatte 1500W 220 - 230V cooking plate 1500W 220 - 230V 017797

3

Befestigungsbügel
für Kochplatte 180 mm

mounting bracket
for cooking plate 180 mm

01712022000

4

7-Takt-Schalter mit
Schraubanschluss

7-clock-commutator

010507

5 Skalenring zum Knebel graduated collar for knob 01039107300

6 Knebel knob 0CR0502140

7 Kontrolllampe grün indicator light green 01037300810

8 Blende blind Auf Anfr./On req.

9 Dichtring (Silikon) zur Schaltuhr seal silicone for timer 02993700

10 Viereckmutter nut Auf Anfr./On req.

11 Fuß foot 01036021613

12

Befestigungsbügel
für Kochplatte 220 mm

mounting bracket
for cooking plate 220 mm

01712023000

13

Anschlussklemme 6-polig
je 3 Flachstecker 6,3 mm

terminal 6-pole
each with 3 contact pins

0A036206

14 Mutter nut Auf Anfr./On req.

15 Zugentlastung strain relief 01037112400

16 Potentioalausgleich equipotential bonding 01878400

Seite 2/2

Elektro-Kocher

Artikel-Nr.: 115.003

Ersatzteilliste

28.01.2010
