Elektryczna płyta grzewcza
114.360
114.361
114.362
V1/1209
PL
1. Informacje ogólne 122
1.1 Informacje dotyczące instrukcji obsługi 122
1.2 Wyjaśnienie symboli 122
1.3 Odpowiedzialność producenta i gwarancja 123
1.4 Ochrona praw autorskich 123
1.5 Deklaracja Zgodności 123
2. Bezpieczeństwo 124
2.1 Informacje ogólne 124
2.2 Wskazówki dotyczące bezpieczeństwa przy zastosowaniach
urządzenia
2.3 Użytkowanie zgodnie z przeznaczeniem 125
3. Transport, opakowanie i magazynowanie 126
3.1 Kontrola dostawy 126
3.2 Opakowanie 126
3.3 Magazynowanie 126
4. Parametry techniczne 127
4.1 Dane techniczne 127
4.2 Panel obsługi 127
5. Instalacja i obsługa urządzenia 128
5.1 Wskazówki dotyczące bezpieczeństwa 128
5.2 Ustawienie i podłączenie urządzenia 129
5.3 Obsługa 129-130
6. Czyszczenie i konserwacja 130
6.1 Wskazówki dotyczące bezpieczeństwa 130
6.2 Czyszczenie 130
6.3 Wskazówki dotyczące bezpieczeństwa podczas konserwacji 131
7. Utylizacja 131
Bartscher GmbH
Franz-Kleine-Straße 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0
Niemcy Faks: +49 (0) 5258 971-120
124-125
- 121 -
1. Informacje ogólne
1.1 Informacje dotyczące instrukcji obsługi
Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz
konserwacji i służy jako ważne źródło informacji oraz poradnik. Znajomość i
przestrzeganie wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i
obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem.
Ponadto należy przestrzegać lokalnych przepisów dotyczących zapobiega nia wypadkom
oraz zasad BHP.
Instrukcja obsługi stanowi integralny element urządzenia i należy ją przechowywać w
pobliżu urządzenia, aby osoby instalujące urządzenie, prowadzące prace
konserwacyjne i obsługujące lub czyszczące urządzenie miały do niej stały dostęp.
1.2 Wyjaśnienie symboli
Ważne wskazówki dotyczące bezpieczeństwa oraz kwestii technicznych oznaczono w
niniejszej instrukcji obsługi odpowiednimi symbolami. Wskazówek tych należy
bezwzględnie przestrzegać, aby uniknąć ewentualnych wypadków, uszczerbku na życiu
i zdrowiu osób oraz szkód rzeczowych.
UWAGA!
Symbol ten oznacza zagrożenia mogące prowadzić do powstania obrażeń ciała.
Należy bezwzględnie i skrupulatnie przestrzegać niniejszych wskazówek BHP, a
w odpowiednich sytuacjach zachować szczególną ostrożność.
NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!
Symbol ten zwraca uwagę na zagrożenia prądem elektrycznym. Ignorowanie
wskazówek dotyczących bezpieczeństwa stwarza niebezpieczeństwo odn iesienia
obrażeń ciała lub utraty życia.
OSTRZEŻENIE!
Tym symbolem oznaczono wskazówki, których ignorowanie może, w
konsekwencji, doprowadzić do uszkodzenia urządzenia, jego nieprawidłowego
działania lub / i awarii.
WSKAZÓWKA!
Ten symbol wskazuje na porady oraz informacje istotne dla efektywnej i
bezawaryjnej pracy urządzenia.
OSTRZEŻENIE! Gorąca powierzchnia zewnętrzna!
Symbol ostrzega przed gorącą powierzchnią urządzenia podczas jego pracy.
Lekceważenie ostrzeżenia grosi poparzeniem!
- 122 -
1.3 Odpowiedzialność producenta i gwarancja
Wszystkie informacje zawarte w niniejszej instrukcji obsługi zostały zestawione przy
uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i
inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń.
Również tłumaczenia instrukcji obsługi zostały wykonane jak najbardziej rzetelnie. Nie
możemy jednak przejąć odpowiedzialności za ewentualne błędy w tłumaczeniu. Wersją
rozstrzygającą jest załączona instrukcja obsługi w języku niemieckim.
W przypadku zamówienia modeli specjalnych lub opcji dod atkowych, oraz w sytuacji
zastosowania najnowszych zdobyczy wiedzy technicznej, dostarczone urządzenie może
różnić się od objaśnień
oraz rysunków zawartych w niniejszej instrukcji obsługi. W razie
wątpliwości prosimy o kontakt z producentem.
WSKAZÓWKA!
Przed rozpoczęciem jakichkolwiek prac, a w szczególności przed uruchomieniem
urządzenia, należy dokładnie zapoznać się z treścią niniejszej instrukcji obsługi.
Producent nie odpowiada za szkody i uszkodzenia powstałe wskutek
nieprzestrzegania informacji zawartych w instrukcji obsługi.
Instrukcję obsługi należy przechowywać bezpośrednio przy urządzeniu; ponadto musi
być ona dostępna dla wszystkich osób pracujących z urządzeniem. Zastrzegamy sobie
prawo do wprowadzania zmian technicznych w produkcie, służących poprawie
właściwości użytkowych urządzenia oraz jego ulepszaniu.
1.4 Ochrona praw autorskich
Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy
podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta,
zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek
sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości
osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty
odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń.
WSKAZÓWKA!
Dane, teksty, rysunki, zdjęcia i inne opisy zawarte w niniejszej instrukcji,
podlegają ochronie prawem autorskim oraz prawem ochrony własności
przemysłowej. Każde nadużycie w jej wykorzystaniu jest karalne.
1.5 Deklaracja Zgodności
Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskie j.
Powyższe potwierdzamy w Deklaracji Zgodności WE.
W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.
- 123 -
2. Bezpieczeństwo
Niniejszy rozdział zawiera zarys informacji, dotyczących wszystkich istotnych aspektów
związanych z bezpieczeństwem.
Ponadto poszczególne rozdziały zawierają konkretne wskazówki (oznaczone
symbolami), dotyczące bezpieczeństwa i mające zapobiegać powstawaniu zagrożeń.
Należy także przestrzegać informacji z piktogramów, tabliczek oraz na pisów
umieszczonych na urządzeniu i zadbać o to, aby były one czytelne. Przestrzeganie
wszystkich wskazówek dotyczących bezpieczeństwa gwarantuje optymalną ochronę
oraz bezpieczną i bezawaryjną pracę urządzenia.
2.1 Informacje ogólne
Urządzenie zostało wykonane wg aktualnie uznanych zasad techniki. Jednakże
urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub
niezgodnie z jego przeznaczeniem.
Znajomość treści zawartych w instrukcji obsługi jest jednym z warunków koniecznych do
unikania zagrożeń oraz błędów, a tym samym pozwala na bezpieczne i bezawaryjne
użytkowanie urządzenia.
O ile nie uzyskano wyraźniej zgody producenta, zabrania się doko nywać jakichkolwiek
zmian lub modyfikacji urządzenia, aby uniknąć ewentualnych zagrożeń i zapewnić
optymalne działanie.
Urządzenie wolno używać tylko wtedy, gdy jego stan techniczny nie budzi zastrzeżeń i
pozwala na bezpieczną pracę.
2.2 Wskazówki dotyczące bezpieczeństwa przy zastosowaniach
urządzenia
Dane dotyczące bezpieczeństwa pracy odnoszą się do rozporządzeń Unii Europejskiej
obowiązujących w chwili produkcji urządzenia.
Jeśli urządzenie jest użytkowane w warunkach przemysłowych, to przez cały okres
eksploatacji jego użytkownik jest zobowiązany do sprawdzania zgodności zalecanych
środków bezpieczeństwa pracy z aktualnym stanem regulacji w tej kwestii i do
przestrzegania nowych przepisów. W przypadku stosowania urządzenia poza Unią
Europejską, należy przestrzegać ustawowych wymogów BHP i regulacji obowiązujących
w miejscu zastosowania urządzenia.
Oprócz wskazówek BHP zawartych w niniejszej instrukcji obsługi, należy również
przestrzegać przepisów BHP oraz wytycznych w zakresie ochrony środowiska,
obowiązujących i specyficznych dla miejsca zastosowania urządzenia.
- 124 -
OSTRZEŻENIE!
o Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) o
ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub z
niedostatecznym doświadczeniem i/lub niedostateczną wie d z ą, chyba że osoby te
znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub
otrzymały od niej wskazówki, jak należy używać urządzenie.
o Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się
urządzeniem.
o Niniejszą instrukcję obsługi należy starannie przechowywać. W przypadku
udostępniania urządzenia osobom trzecim, koniecznie należy przekazać im także
instrukcję obsługi.
o Wszyscy użytkownicy mu szą stosować się do informacji zawartych w niniejszej
instrukcji obsługi oraz przestrzegać wskazówek BHP.
o Urządz
2.3 Użytkowanie zgodnie z przeznaczeniem
enie wolno stosować tylko w pomieszczeniach zamkniętych.
Urządzenie pracuje bezpiecznie tylko wtedy, kiedy j est u żywane zgodnie ze swoim
przeznaczeniem.
Wszelka ingerencja w urządzenie, jego montaż oraz prace konserwacyjne, musi
wykonywać odpowiedni serwis specjalistyczny.
Płyta grzew cza służy do utrzymywania w cieple potraw, z zastosowaniem
odpowiednich naczyń.
Nie wolno stosować płyty grzewczej do:
- ogrzewania pomieszczeń;
- podgrzewania cieczy lub materiałów łatwopalnych, szkodliwych dla zdrowia,
łatwo ulatniających się lub podobnych.
OSTRZEŻENIE!
Stosowanie urządzenia w celu różnym lub odbiegającym od jego normalnego
przeznaczenia jest zabronione i uznawane za użytkowanie niezgodne z
przeznaczeniem.
Wyklucza się jakiekolwiek roszczenia wobec producenta lub / i jego
pełnomocników z tytułu szkód powstałych wskutek użytkowania urządzenia
niezgodnie z jego przeznaczeniem.
Odpowiedzialność za szkody powstałe w czasie użytkowania urządzenia w
sposób niezgodny z jego przeznaczeniem ponosi tylko i wyłącznie użytkownik.
- 125 -
3. Transport, opakowanie i magazynowanie
3.1 Kontrola dostawy
Po dotarciu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy
nie zostało uszkodzone podczas transportu.
W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić
przyjęcia urządzenia lub dokonać przyjęcia warunkowego. Zakres szkody należy wpis a ć
do dokumentów przewozowych / listu przewozowego spedytora. Następnie należy zgłosić
reklamację.
Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczeni a
odszkodowawcze można zgłaszać tylko w ramach obowiązujących terminów reklamacji.
3.2 Opakowanie
Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania
urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu
serwisowego w razie wystąpienia ewentualnych uszkodzeń. Przed uruchomieniem
urządzenia należy całkowicie usunąć z niego zewnętrzny i wewnętrzny materiał
opakowaniowy.
WSKAZÓWKA!
Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym
kraju. Materiały opakowaniowe nadające się do powtórnego użytku, należy
wprowadzić do recyklingu.
Prosimy sprawdzić, czy urządzenie oraz akcesoria są w komplecie. Jeżeli brakowałoby
jakiś części, prosimy skontaktować się z naszym Działem Obsługi Klienta.
3.3 Magazynowanie
Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas
przechowywania należy stosować się do oznaczeń dotyczących sposobu ustawienia i
magazynowania opakowania.
Opakowane urządzenia należy przechowywać zawsze zgodnie z poniższymi warunkami:
- nie składować na wolnym powietrzu,
- przechowywać w suchym pomieszczeniu, chroniąc przed kurzem,
- nie wystawiać na działanie agresywnych środków,
- chronić przed działaniem promieni słonecznych,
- unikać wstrząsów mechanicznych,
- w przypadku dłuższego magazynowania (powyżej trzech miesięcy), regularnie
kontrolować stan wszystkich części oraz opakowania, w razie konieczności
- 126 -
urządzenie odświeżyć i odnowić.
4. Parametry techniczne
4.1 Dane techniczne
Nazwa Elektryczna płyta grzewcza
Nr artykułu:
Wykonanie obudowy: stal szlachetna
Zakres temperatury: 35°C - 95°C
Moc przyłączeniowa: 230 V ~ 50 Hz
Moc 0,25 kW 0,45 kW 0,60 kW
114.360 114.361 114.362
szerokość 500
Wymiary (mm):
Waga: 4,0 kg 9,3 kg 10,9 kg
Zastrzegamy sobie prawo dokonywania zmian technicznych!
głębokość 375
wysokość 64
szerokość 900
głębokość 450
wysokość 64
szerokość 1000
głębokość 500
wysokość 64

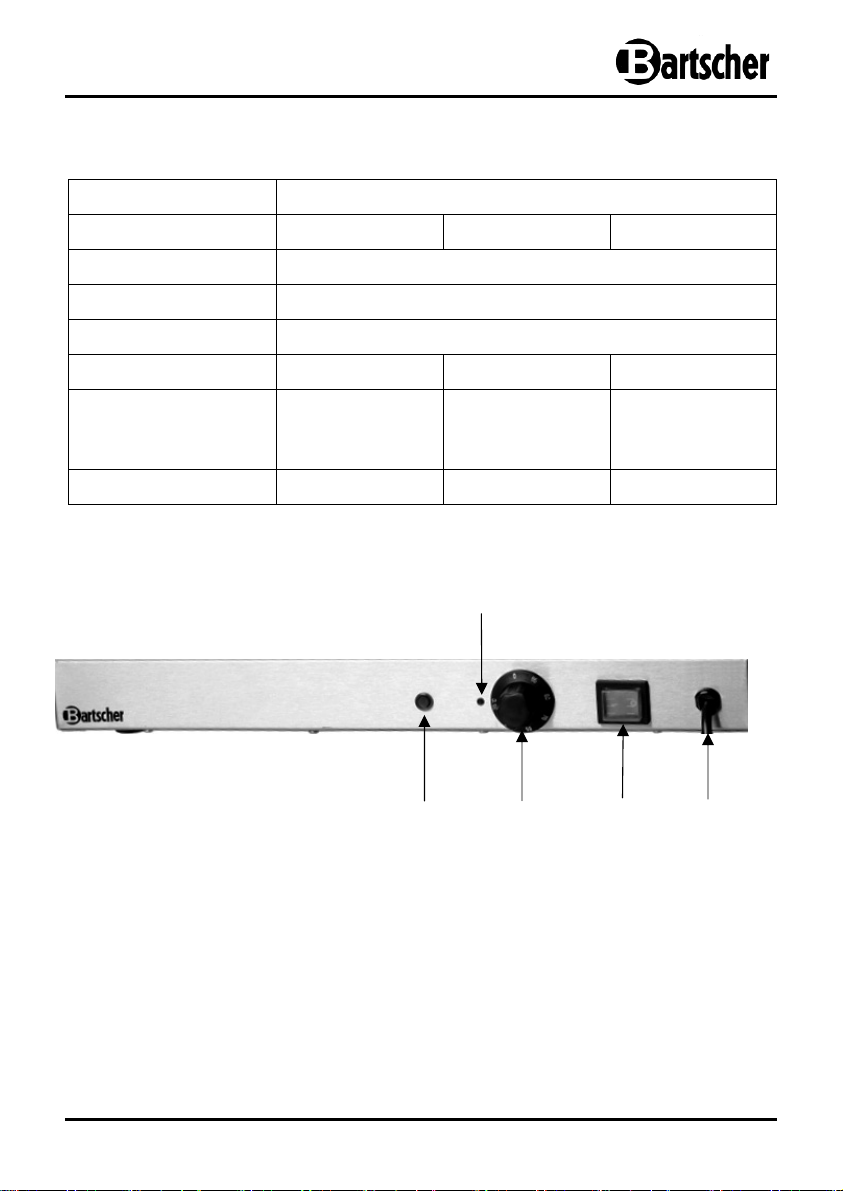

4.2 Panel obsługi
②
①
③
① Lampka kontrolna ogrzewania (czerwona)
② Oznaczenie punktu ustawienia regulatora temperatury
③ Pokrętło do regulowania temperatury (35° - 95°C)
④ Włącznik ON-/OFF ze zintegrowaną lampką kontrolną podłączenia do sieci (zielony)
④
⑤
⑤ Przewód przyłączeniowy
- 127 -
5. Instalacja i obsługa urządzenia
5.1 Wskazówki dotyczące bezpieczeństwa
NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!
Urządzenie może pracować tylko podłączone do prawidłowo zainstalowanego
gniazda pojedynczego z uziemieniem.
Wtyczki urządzenia nie wolno wyjmować z gniazdka, ciągnąc za przewód.
Przewód nie może dotykać gorących przedmiotów.
• Należy zwrócić uwagę, aby przewód nie miał kontaktu ani ze źródłami cie pła, ani z
ostrymi krawędziami. Przewód nie może zwisać ze stołu ani z baru.
OSTRZEŻENIE! Gorąca powierzchnia!
Podczas pracy niektóre elementy urządzenia bardzo się nagrzewają. Aby uniknąć
poparzenia, nie należy dotykać gorących elementów!
• Nie należy używać urządzenia, jeśli jest ono niesprawne lub uszkodzone albo spadło
na podłogę.
• Nie należy używać akcesoriów ani części zamiennych, które nie są zalecane przez
producenta. Może to prowadzić do powstania sytuacji niebezpiecznych dl a
użytkownika, urządzenie może ulec uszkodzeniu lub spowodować uszczerbek na
zdrowiu i życiu osób, a ponadto skutkuje to utratą gwarancji.
• Przewodu nie wolno układać na wykładzinie dywanowej ani na innych materiałach
termoizolacyjnych. Przewodu nie wolno zakrywać. Przewód należy trzymać z dala od
obszaru roboczego i nie wolno zanurzać go w wodzie.
• W czasie pracy, urządzenia nie wolno przesuwać ani obracać.
NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!
W przypadku niewłaściwej instalacji, urządzenie może spowodować obrażenia ciała.
Przed instalacją urządzenia, należy porównać parametry prądu miejscowej sieci z
parametrami zasilania urządzenia (patrz tabliczka znamionowa).
Urządzenie podłączyć, tylko jeżeli powyższe dane są ze sobą zgodne!
Należy przestrzegać wskazówek dotyczących bezpieczeństwa!
- 128 -
5.2 Ustawienie i podłączenie urządzenia
• Rozpakować urządzenie i usunąć cały materiał pakowy.
• Ściągnąć z urządzenia folię ochronną. Jeśli pozostały jakieś resztki kleju, należy
usunąć je odpowiednim rozpuszczalnikiem.
• Urządzenie należy ustawi ć na płaskim, pewnym miejscu, które wytrzyma jego ciężar i
jest odporna na działanie temperatury.
• ABSOLUTNIE nie wolno ustawiać urządzenia na palnym podłożu (jak np.: obrus,
dywan, itp.).
• Nie wolno ustawiać urządzenia w pobliżu otwartego ognia, pieców elektrycznych,
pieców grzewczych ani innych źródeł ciepła.
• Obwód prądu z gniazdem musi być zabezpieczony przez co najmniej 16 A.
Podłączenie tylko do gniazda ściennego; nie wolno stosować rozgałęźnika ani gniaz d
wielokrotnych.
• Urządzenie ustawić w taki sposób, aby był łatwy dostęp do wtyczki i aby w razie
potrzeby można było szybko wyłączyć urządzenie z prądu.
5.3 Obsługa
• Przed pierwszym użyciem należy płytę grzewczą umyć miękką, wilgotną ściereczką.
Na koniec wytrzeć płytę grzewczą do sucha.
• Podłączyć urządzenie do odpowiedniego, pojedynczego gniazdka.
• Włączyć płytę grzewczą włącznikiem ON-/OFF. Znajduje się on z tyłu urządzenia. Po
włączeniu zapali się zielona lampka kontrolna.
• Ustawić regulatorem temperatury żądaną temperaturę (do 95
° C). Zapali się
czerwona lampka kontrolna.
• Jak tylko urządzenie osiągnie ustawioną temperaturę, czerwona lampka kontrolna
zgaśnie. Kiedy płyta grzewcza ostygnie, czerwona lampka kontrolna zapala się
ponownie, a płyta znowu się nagrzewa.
OSTRZEŻENIE! Gorąca powierzchnia!
Powierzchnia urządzenia jest w trakcie pracy bardzo gorąca.
Prosimy nie dotykać gorącej powierzchni gołymi rękoma.
• Ustawić ciepłą potrawę w odpowiednim pojemniku na płycie grzewczej. Temperatura
potraw utrzymywać się będzie na żądanym poziomie.
OSTRZEŻENIE!
Płyta grzewcza nie jest przystosowana do bezpośredniego gotowania na
płycie lub utrzymywania potraw w cieple (bezpośrednio na płycie).
- 129 -
WSKAZÓWKA!
Potrawy będą dłużej ciepłe, jeśli naczynie, w którym się znajdują będzie przykryte.
• Zanim postawimy potrawę na płycie grzewczej, należy sprawdzić, czy płyta stoi na
prostej i stabilnej powierzchni, celem uniknięcia zsunięcia lub przewrócenia się
pojemnika z potrawą.
OSTRZEŻENIE!
Nigdy nie przesuwać płyty grzewczej razem ze stojącymi na niej potrawami,
wcześniej należy zdjąć z płyty potrawy! Podczas zdejmowania pojemnika z płyty
grzewczej zawsze używać rękawic ochronnych!
• Jeżeli urządzenie nie będzie dłużej używane, odłączyć je z sieci (wyjąć wtyczkę z
gniazdka).
6. Czyszczenie i konserwacja
6.1 Wskazówki dotyczące bezpieczeństwa
o Przed czyszczeniem urządzenia lub rozpoczęciem prac naprawczych, urządzenie
należy odłączyć od źródła zasilania (wyjąć wtyczkę z gniazdka) i odczekać, aż ostygnie.
o Nie wolno stosować żadnych żrących detergentów i należy uważać, aby do urządzenia
nie przedostała się woda.
o Aby uniknąć porażenia prądem nie wolno NIGDY zanurzać urządzenia, kabla ani
wtyczki w wodzie lub innej cieczy.
OSTRZEŻENIE!
Urządzenie nie jest przystosowane do bezpośredniego spryskiwania strumieniem
wody. Dlatego nie wolno używać do czyszczenia urządzenia strumienia wody pod
ciśnieniem!
6.2 Czyszczenie
o Urządzenie należy oczyszczać po każdym użyciu.
o Płytę grzewczą czyścić miękką i wilgotną ściereczką, a na zakończenie dokładnie
wytrzeć ją do sucha.
o Nigdy nie używać do mycia płyty substancji żrących, wybielających lub zawierających
alkohol.
o Należy stosować wyłącznie miękkie ściereczki i ABSOLUTNIE wystrzegać się ostrych
środków czyszczących, które mogłyby porysować metal.
o Po umyciu urządzenia należy wziąć miękką, suchą ściereczkę i osusz
wypolerować nią powierzchnię podgrzewacza.
o Przed schowaniem urządzenia w jakimś suchym miejscu, należy upewnić się, że
podgrzewacz jest na pewno czysty.
- 130 -
yć oraz
6.3 Wskazówki dotyczące bezpieczeństwa podczas konserwacji
o Co jakiś czas należy sprawdzać, czy kabel sieciowy nie jest uszkodzony. Nie wolno
używać urządzenia, jeśli kabel jest uszkodzony. Jeżeli kabel jest uszkodzony, musi
zostać wymieniony przez serwis albo wykwalifikowanego elektryka, celem uniknięcia
zagrożenia.
o W razie wystąpienia uszkodzeń lub usterek należy zwrócić się do sklepu
specjalistycznego lub do naszego serwisu.
o Prace konserwacyjne i naprawcze mogą prowadzić wyłącznie osoby
wykwalifikowane, stosując przy tym oryginalne części zamienne oraz akcesoria.
Nie należy podejmować prób naprawy urządzenia na własną rękę.
7. Utylizacja
Stare urządzenia
Po zakończeniu okresu eksploatacji, stare urządzenie należy poddać utylizacji, zgodnie
z obowiązującymi w danym kraju regulacjami. Zalecamy skontaktować się ze
specjalistyczną firmą lub nawiązać kontakt z komórką ds. utylizacji we władzach gminy.
UWAGA!
Aby wykluczyć ewentualne nadużycia i związane z tym zagrożenia, należy przed
oddaniem urządzenia do utylizacji zadbać o to, by nie dało się go ponownie
uruchomić. W tym celu należy odłączyć urządzenie od zasilania i odciąć kabel
zasilający.
WSKAZÓWKA!
Bartscher GmbH
Franz-Kleine-Straße 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0
Niemcy Faks: +49 (0) 5258 971-120
Podczas utylizacji urządzenia należy postępować
zgodnie z właściwymi przepisami państwowymi lub
regionalnymi.
- 131 -
Loading...
