Bartscher 110437 Operating instructions [pt]

3000/25

110437

Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Alemanha

tel. [phone]
fax.: [phone]
Linha de atendimento: [phone]
www.bartscher.com

Versão: 1.0
Data de preparação: 2022-01-10

Manual de instruções original

PT

PT

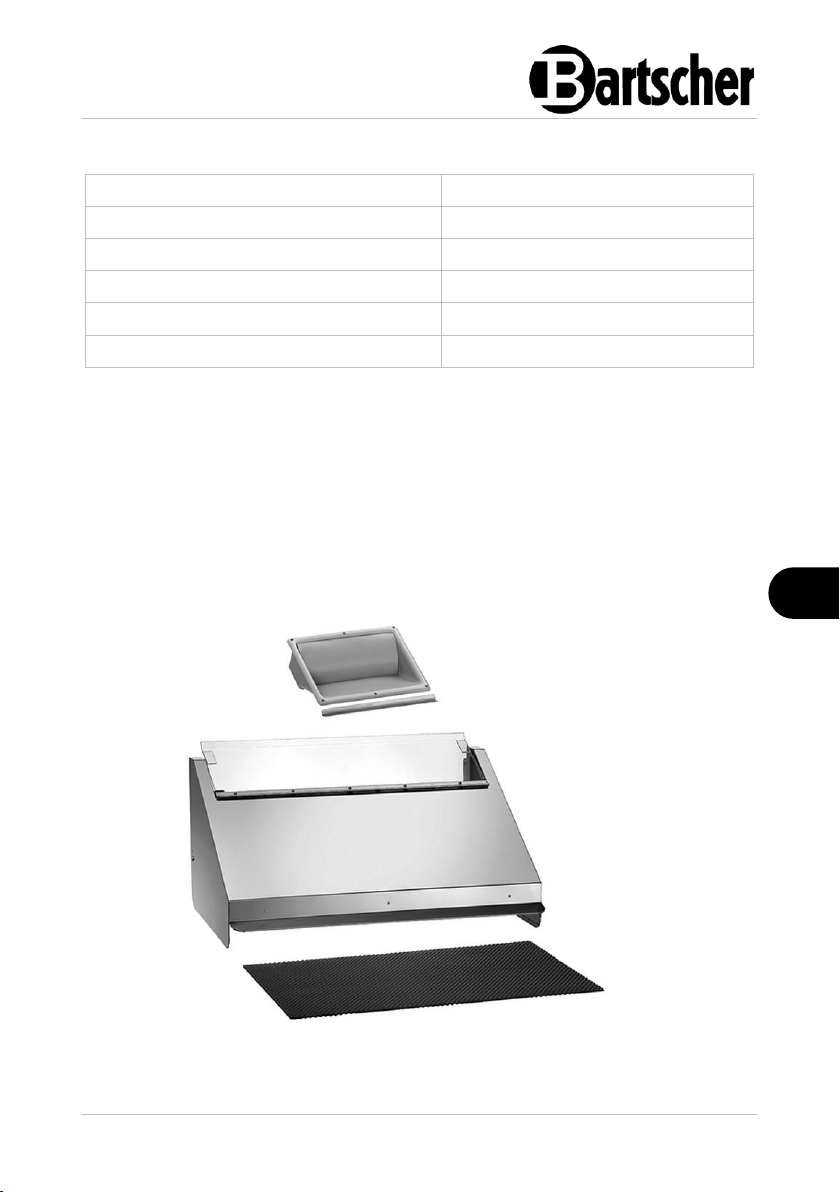

Nome:

Proteção acústica 3000/25

Número de ref.:

110437

Material:

aço inoxidável

Projetado para:

Polidor de talheres 3000/25

Dimensões (L x P x A) em mm:

635 x 435 x 345

Peso em kg:

7,0

Fig. 1

Parâmetros técnicos

Sujeito a alterações técnicas!

Funcionamento

A proteção acústica reduz os níveis de ruído ao polir talheres para um alto brilho
com o polidor de talheres 3000/25 (110432).

Elementos do conjunto:

– funil de enchimento com proteção acústica
– membrana de isolamento acústico para cesto de talheres

110437 3 / 8

PT

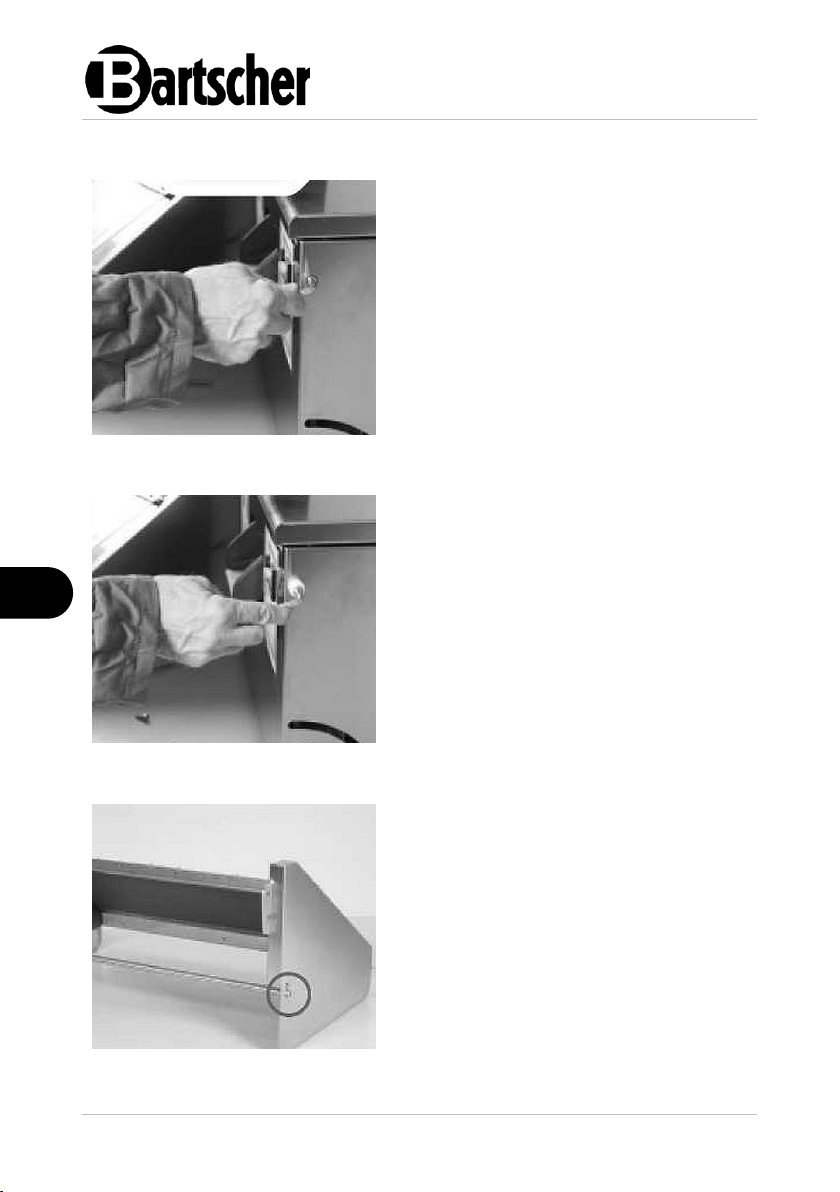

1. Retire os parafusos de bloqueio na
parte superior do painel frontal do
polidor de talheres.

Fig. 2

2. Fixe ambos os espaçadores de
plástico fornecidos com a proteção
acústica.

3. Faça o mesmo em ambos os lados do
polidor de talheres, bloqueando os
espaçadores (Fig. 3).

Fig. 3

4. Para facilitar a montagem, retire o
parafuso apenas de um lado, como
mostra a fig. 4.

Fig. 4

Montagem

4 / 8 110437

PT

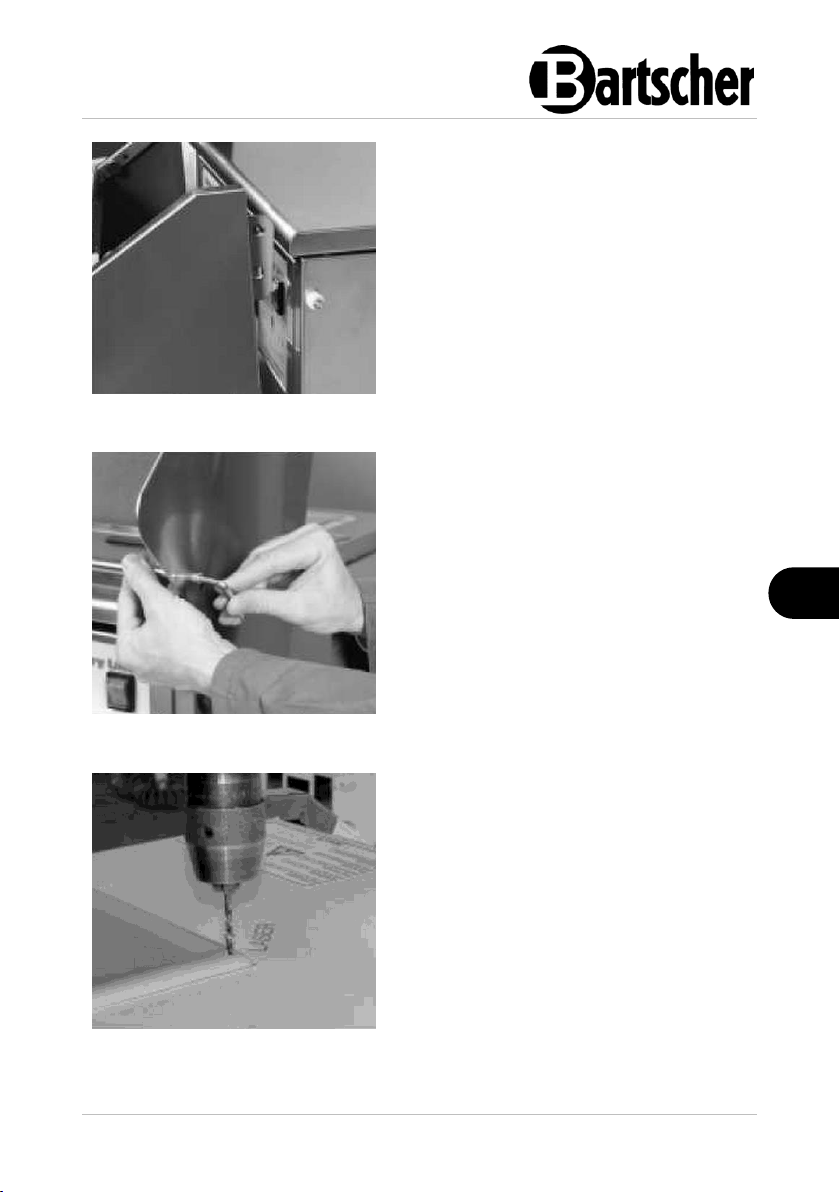

5. Fixe a proteção acústica ao polidor de
talheres, como mostra a fig. 5:

- quando o dispositivo estiver em cima
da mesa, fixe a proteção acústica nos
orifícios inferiores.

- quando o dispositivo estiver na base,
enganche a proteção acústica nos
orifícios superiores.

Fig. 5

6. Puxe a proteção acústica para cima e
fixe a barra transversal, como mostra a
figura 6:

- quando o dispositivo estiver em cima
da mesa, fixe a barra transversal nos
orifícios inferiores.

- quando o dispositivo estiver na base,
enganche a barra transversal nos
orifícios superiores.

Fig. 6

7. Para remover os rebites que fixam o
funil padrão, é necessário utilizar uma
broca elétrica. Aplique uma broca com
um diâmetro de 3,25 mm.

Fig. 7

110437 5 / 8

PT

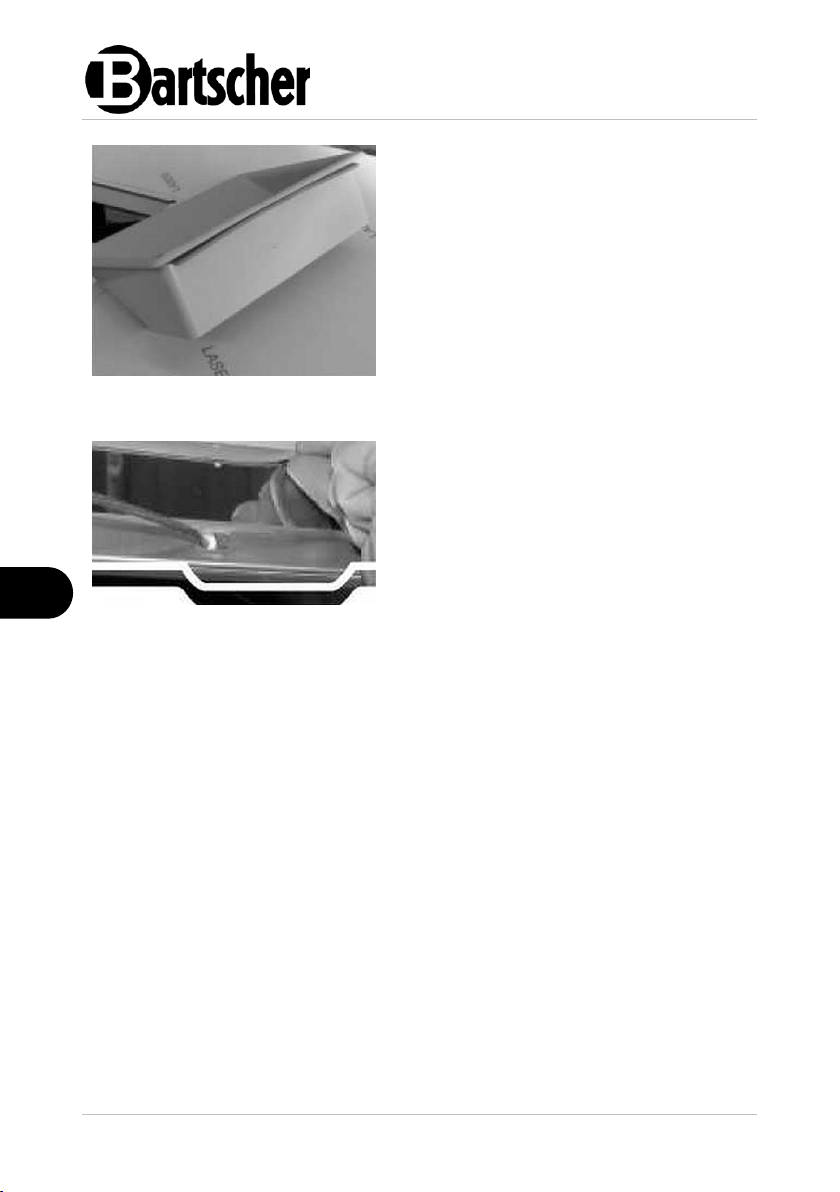

8. Retire o funil padrão.

9. Prepare um funil de enchimento
especial, equipado com borracha
acústica.

Fig. 8

10. Aplique o funil, tendo o cuidado de que
a borracha esteja colocada como
mostrado na imagem.

Fig. 9

6 / 8 110437

PT

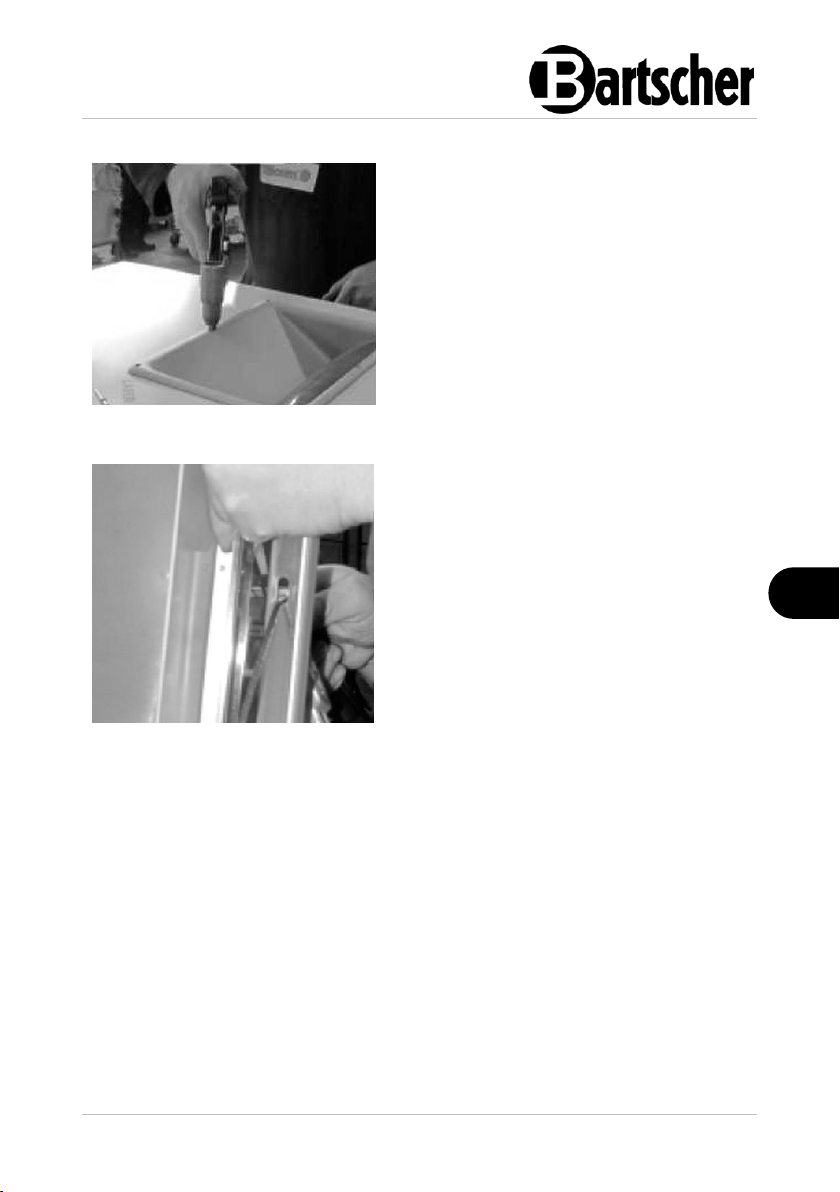

11. Fixe o funil aplicado com rebites novos
no lado oposto à borracha.

Fig. 10

12. Insira a estrutura e fixe o funil também
no lado da borracha.

Fig. 11

110437 7 / 8

PT

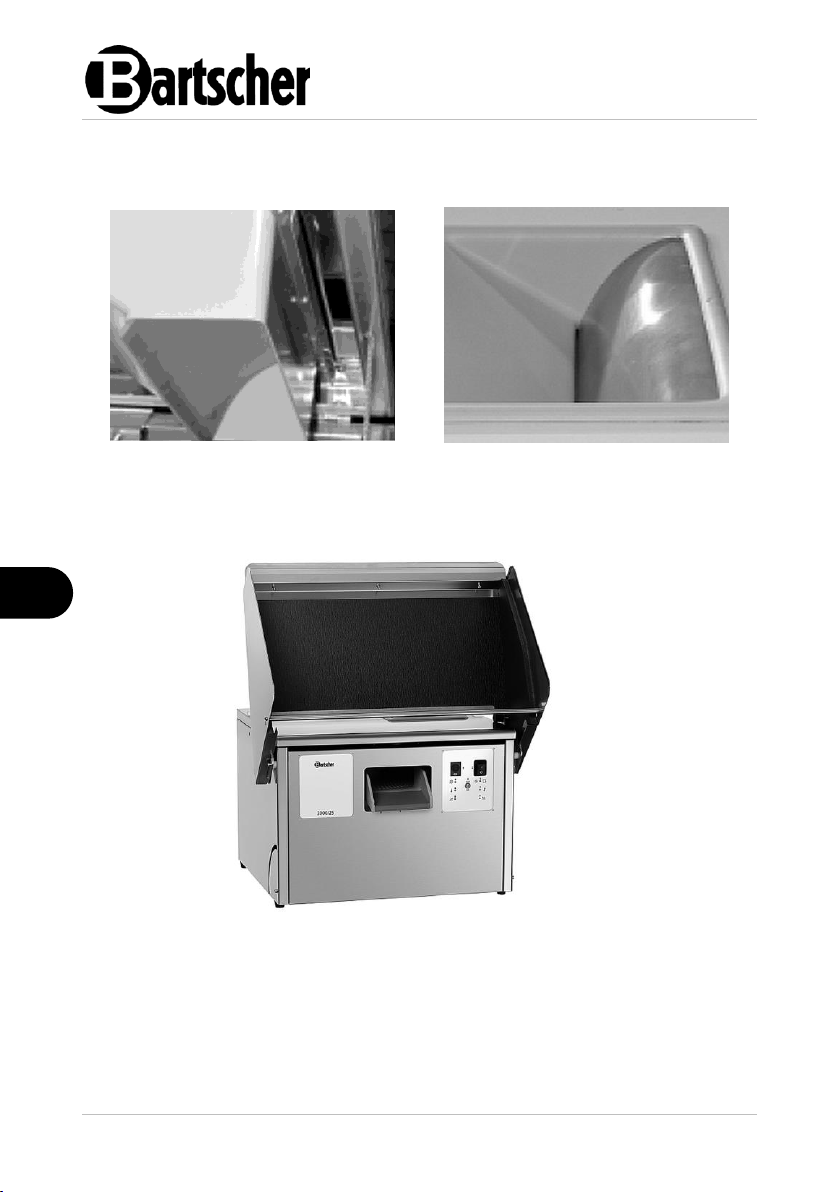

interior

exterior

Fig. 12

Fig. 13

Dispositivo com proteção acústica

Fig. 14

Visualização após a montagem

8 / 8 110437
