3000/25
110437
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Duitsland
tel. +49 5258 971-0
fax.: +49 5258 971-120
Infolinia service: +49 5258 971-197
www.bartscher.com
Versie: 1.0
Datum van opmaak: 2022-01-06
Originele gebruiksaanwijzing
NL
NL
Benaming:
Geluidwerende kap 3000/25
Artikelnummer:
110437
Materiaal:
roestvrij staal
Ontworpen voor:
bestekpolijstmachine 3000/25
Afmetingen (b x d x h) in mm:
635 x 435 x 345
Gewicht in kg:
7,0
Afb. 1
Technische parameters
Recht op technische veranderingen voorbehouden!
Werking
De geluidwerende kap reduceert de storende achtergrondgeluiden wanneer bestek
met de bestekpolijstmachine 3000/25 (110432) op hoogglans worden gebracht.
Set bestaande uit:
– vultrechter met lawaaibescherming
– geluidswerende mat voor bestekkorf
110437 3 / 8
NL
1. Verwijder de borgschroeven aan de
bovenkant van het voorpaneel van de
bestekpolijstmachine.
Afb. 2
2. Plaats de twee plastic afstandsstukken
die bij de geluidwerende kap geleverd
zijn.
3. Doe hetzelfde aan beide kanten van de
bestekpolijstmachine, en vergrendel de
afstandsstukken (fig. 3).
Afb. 3
4. Om de installatie te vergemakkelijken,
verwijdert u de schroef slechts aan één
kant, zoals getoond in Figuur 4.
Afb. 4
Montage
4 / 8 110437
NL

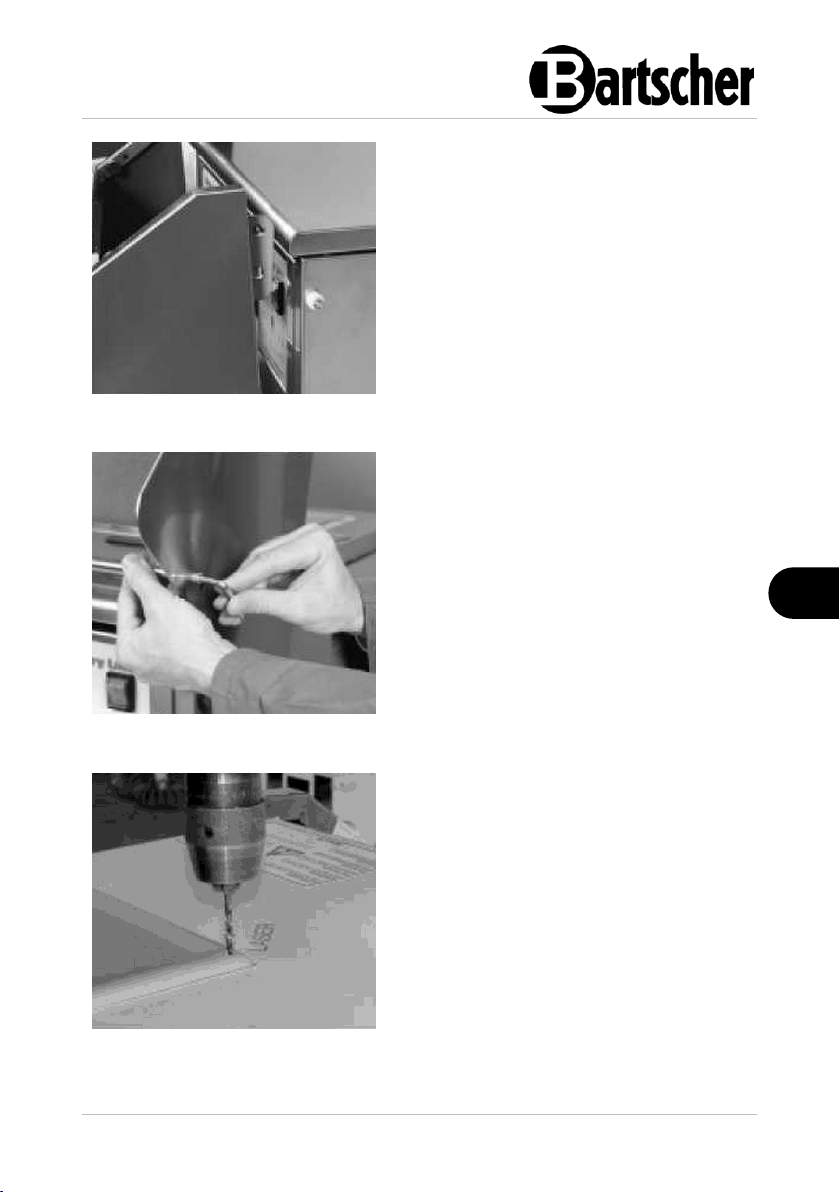

5. Bevestig de akoestische afscherming
op de bestekpolijstmachine zoals
afgebeeld in figuur 5:
- wanneer het apparaat op het tafelblad
staat, moet de geluidwerende kap
vastgehaakt worden via de onderste
gaten.
- wanneer het apparaat op de voet staat,
moet de geluidwerende kap
vastgehaakt worden met behulp van de
bovenste gaten.
Afb. 5
6. Trek de geluidwerende kap omhoog en
bevestig de dwarsbalk zoals in fig. 6:
- wanneer het apparaat op een tafelblad
staat, moet de dwarsbalk vastgezet
worden met behulp van de onderste
gaten.
- wanneer het apparaat op een voetstuk
staat, moet de dwarsbalk bevestigd
worden met behulp van de bovenste
gaten.
Afb. 6
7. Om de klinknagels te verwijderen
waarmee de standaardtrechter vastzit,
gebruikt u een elektrische
boormachine. Gebruik een boor met
een diameter van 3,25 mm
Afb. 7
110437 5 / 8
NL
8. Verwijder de standaardtrechter.
9. Maak een speciale vultrechter klaar,
die voorzien is van geluiddempend
rubber.
Afb. 8
10. Breng de trechter aan en zorg ervoor
dat het rubber geplaatst is zoals
afgebeeld.
Afb. 9
6 / 8 110437
NL

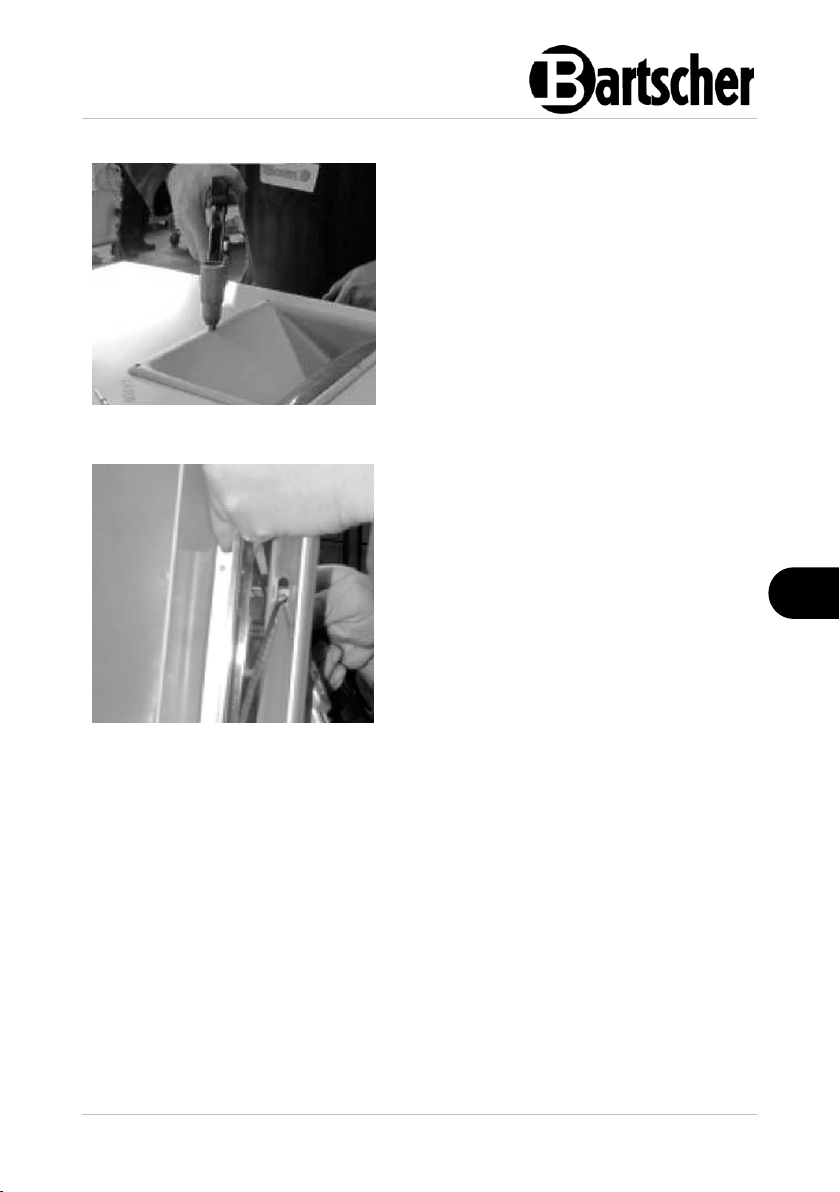

11. Bevestig de aangebrachte trechter met
nieuwe klinknagels aan de kant
tegenover het rubber.
Afb. 10
12. Plaats het frame en bevestig de
trechter ook aan de rubber kant.
Afb. 11
110437 7 / 8
NL

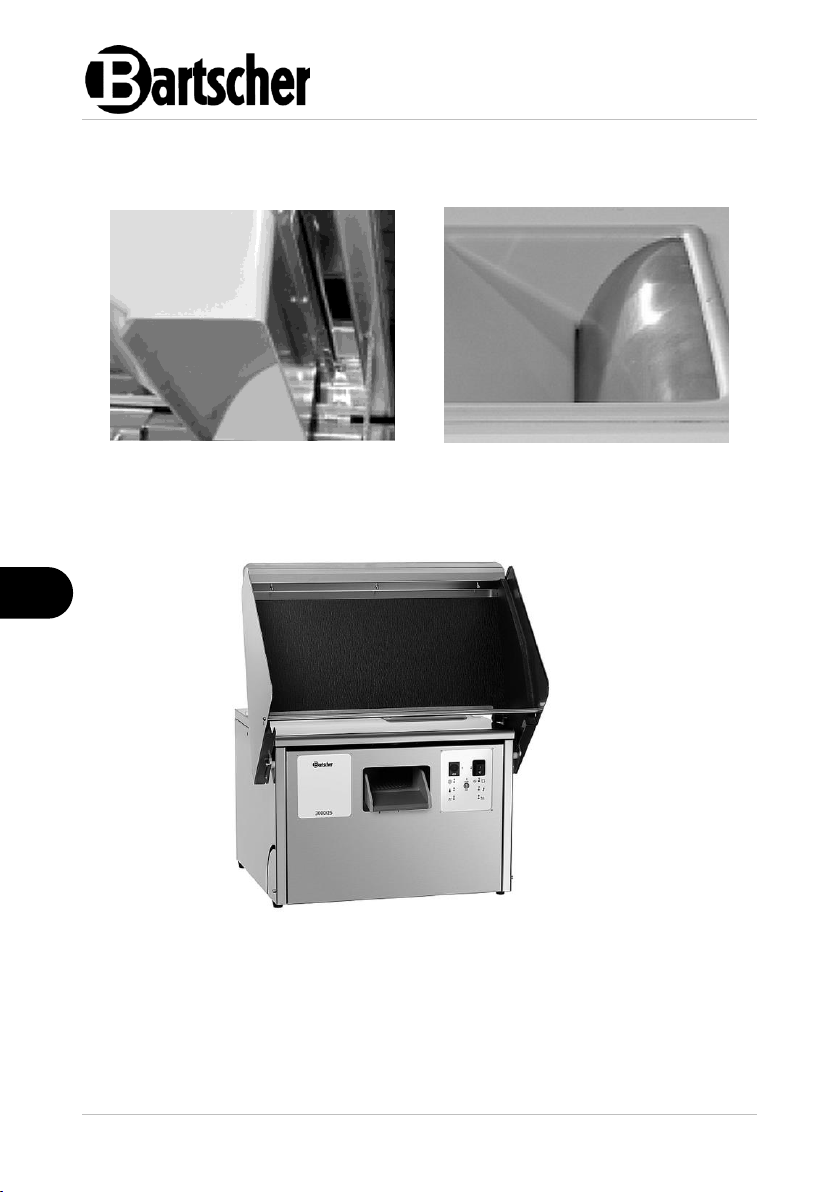

Weergave na installatie
aan de binnenkant
aan de buitenkant
Afb. 12
Afb. 13
Apparaat met geluidwerende kap
Afb. 14
8 / 8 110437
