BARTSCHER 110425 User Manual

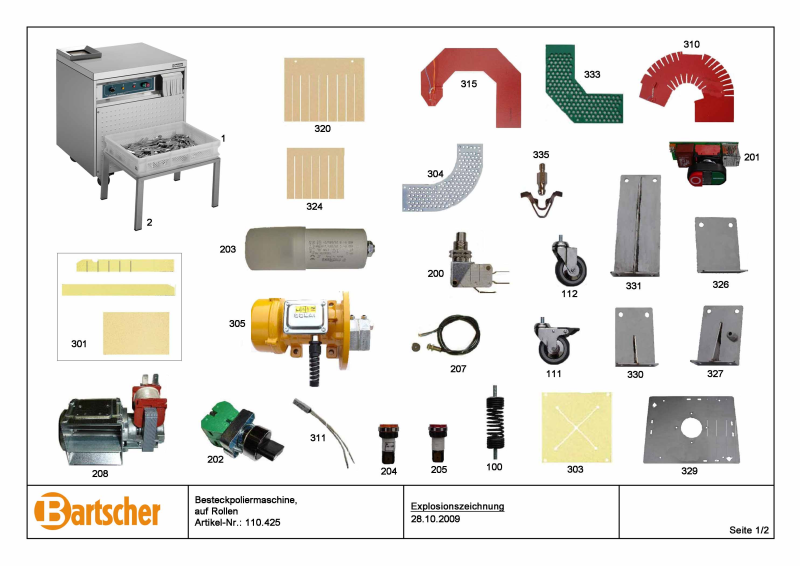

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Auffangkorb

catch tray

047548

2 Tisch

table

047547

100 Feder M8

spring M8

0100

111 Rad mit Bremse

wheel with brake

Auf Anfrage/On request

112 Rad

wheel

Auf Anfrage/On request

200 Mikroschalter

micro switch

0200

201 Hauptschalter mit Elektronik

main switch with electronic

0201

202 Hauptschalter

main switch

0202
203 Kondensator condenser Auf Anfrage/On request
204 Kontrolllampe gelb

yellow indicator light

0204
205 Kontrolllampe rot

red indicator light

0205
207 Magnetmikroschalter

magnetic microswitch

Auf Anfrage/On request
208 Ventilator

fan

0208

301 Filzstreifen

felt strip

050225
303 Filter Eingang

inlet filter

049701
304 Bahn Auslass

outlet route

Auf Anfrage/On request
305

Motor

motor 047096

310 Heizelement 700W, 230V

heating element 700W, 230V

048166
311 Thermostat 130° C

thermostat 130° C

0311
315 Heizelement 550W, 230V

heating element 550W, 230V

048235
320 Vorhang am Ausgang

outlet curtain

050224
324 Vorhang am Einlass

inlet curtain

Auf Anfrage/On request
326 Edelstahlbefestigung, H130 mm stainless steel bracket, H130 mm Auf Anfrage/On request
327 Edelstahlbefestigung, H150 mm stainless steel bracket, H150 mm Auf Anfrage/On request
329 Edelstahlplatte stainless steel plate Auf Anfrage/On request
330 Edelstahlbefestigung, H160 mm stainless steel bracket, H160 mm Auf Anfrage/On request
331 Edelstahlbefestigung, H225 mm stainless steel bracket, H225 mm Auf Anfrage/On request
333 Filtermatte

filter pad

050351
335 Feder zur Deckelbefestigung

spring for lid mounting

050759
o.Abb./no pic. Filter Ausgang

outlet filter

049700

Seite 2/2

Besteckpoliermaschine,

auf Rollen

Artikel-Nr.: 110.425

Ersatzteilliste

28.10.2009
