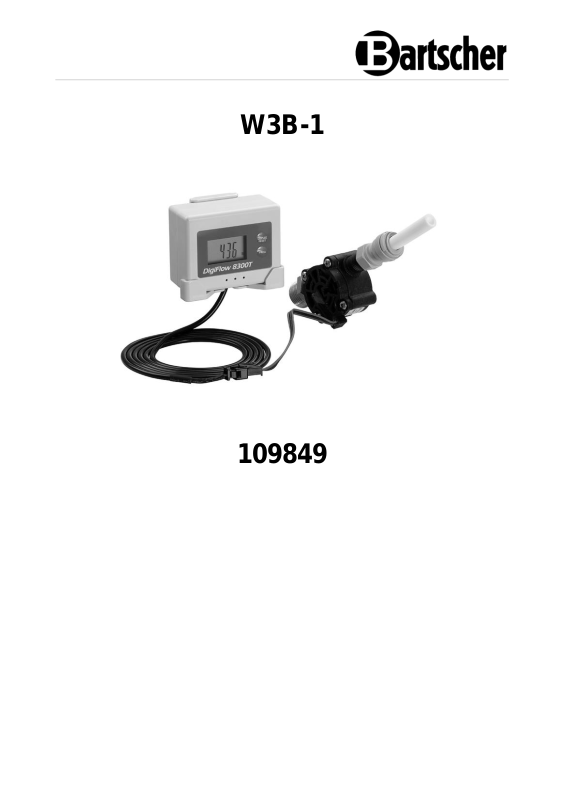

W3B-1
109849
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germany
Tel.: +49 5258 971-0
Fax.: +49 5258 971-120
Service-Hotline: +49 5258 971-197
www.bartscher.com
Version: 1.0
Erstelldatum: 2022-08-26
Original-Bedienungsanleitung
DE
DE
Bezeichnung:
Wasserzähler W3B-1
Artikel-Nummer:
109849
Material:
Kunststoff
Wasseranschluss:
1/4"
Wasserdruck in bar:
3
Wasserzulauftemperatur von – bis in C°:
2 - 30
Maße (B x T x H) in mm:
110 x 65 x 95
Gewicht in kg:
0,25
Allgemeine Information / Anwendungsbereich
Der Wasserzähler W3B-1 ist die optimale Kombination für das Wasserfiltersystem
K3600L. Der Wasserzähler dient der Messung der verbrauchten Wassermenge und
der Anzeige der Restfilterkapazität bis zum Austausch.
Er gewährleistet eine dauerhaft gute Wasserqualität durch ein akustisches Signal
bei benötigtem Wechsel der Wasserfilterkartusche.
Technische Daten
Technische Änderungen vorbehalten!
Ausführung / Eigenschaften
• Ausgelegt für:
– Wasserfiltersystem K3600L
• Betrieb über: 2x AA Batterie
109849 3 / 8
DE
Abb. 1
1. Bedienteil
2. Batteriefach
3. Wandhalterung für Bedienteil
4. Kabel
5. Adapter ¼“ auf Kunststoffrohr 10 mm Ø
6. Sensoreinheit
7. Adapter ¼“ auf 1/8“
Lieferumfang
4 / 8 109849
DE
Hinweise und Tipps
• Lesen Sie diese Bedienungsanleitung aufmerksam vor der Inbetriebnahme, um
Personen- und Sachschäden zu vermeiden. Unsachgemäße Verwendung kann
zu Beschädigungen führen.
• Beachten Sie alle Anweisungen zur Installation und Einstellungen.
• Verwenden Sie nur handelsübliche Batterien vom Typ AA (2 Stück).
• Beachten Sie, dass die Abdeckung zum Batteriefach korrekt geschlossen ist,
damit keine Fremdkörper und Nässe eindringen.
• Entfernen Sie in folgenden Fällen die Batterien aus dem Batteriefach:
– Wasser oder andere Flüssigkeiten sind in das Gerät eingedrungen.
– Anzeige des Gerätes funktioniert nicht mehr.
– Gerät bzw. das Gehäuse sind beschädigt.
– Tasten reagieren nicht mehr.
VORSICHT!
Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren, sondern
verständigen Sie einen autorisierten Kundendienst.
Installation
ACHTUNG!
Die Montage darf ausschließlich von geschultem und autorisiertem
Personal unter Beachtung der ortsüblichen Vorschriften durchgeführt
werden.
Batterien einsetzen
1. Schieben Sie den Deckel vom Batteriefach, um es zu öffnen.Gehäusedeckel in
den für die Batterien vorgesehenen Platz
2. Legen Sie 2 AA Batterien in das Batteriefach ein.
3. Schließen Sie das Batteriefach.
Wasserzähler anschließen
1. Schließen Sie die Wasserzufuhr zum Wasserfiltersystem.
2. Schlauch an der Ausgangsseite vom Filterkopf mit geeignetem Werkzeug
trennen.
3. Den Wasserzähler mit dem mitgelieferten Adapter am Filterkopfausgang
verschrauben.
4. Ablaufschlauch an der Ausgangsseite des Wasserzählers befestigen.
109849 5 / 8
DE
Abb. 2
Einstellungen
Einstellen der Leistung und der Zeit, nach dem ein Alarm erscheint, der auf
die Notwendigkeit eines Wechsels der Wasserfilterkartusche hinweist
Das Gerät kann so eingestellt werden, dass der Wasserdurchfluss von der
eingestellten Menge auf 0 heruntergezählt wird und / oder
das Gerät kann so eingestellt werden, dass es die Anzahl der Tage ab dem
eingestellten Füllstand bis 0 herunterzählt.
1. Halten Sie die PROG-Taste gedrückt und drücken Sie die DISPLAY/RESET-
Taste.
2. Lassen Sie die beiden Tasten los.
Der Wasserzähler startet den Programmiervorgang. Das Display blinkt, damit Sie
wissen, dass der Vorgang läuft.
6 / 8 109849
DE
Kapazitätseinstellung:
1. Drücken Sie die DISPLAY/RESET-Taste, um die Kapazität zu wählen.
Mögliche Einstellwerte sind OFF, 500, 1000, 1500, 2000, …, 100000 Liter.
2. Drücken Sie anschließend die DISPLAY/RESET-Taste, um die Einstellung zu
speichern und zum nächsten Schritt zu wechseln.
Zeiteinstellung:
1. Drücken Sie die DISPLAY/RESET-Taste, um die Anzahl der Tage zu wählen.
Mögliche Bereiche: OFF, 30, 60, 90, ..., 690, 720, OFF, 30, 60, … Tage.
2. Drücken Sie nach Auswahl der gewünschten Tage die DISPLAY/RESET-Taste,
um die Einstellung zu speichern.
Nach Drücken der DISPLAY/RESET-Taste werden die Einstellungen gespeichert
und das Gerät geht in den Betriebsmodus über.
HINWEIS!
Die Option der Kapazitätsanzeige ist nicht verfügbar, wenn die Einstellung
auf OFF steht.
Die Zeitoption ist nicht verfügbar, wenn die Einstellung auf OFF steht.
Display-Anzeigen während des Betriebes
Der Wasserzähler schaltet das Display automatisch ein, wenn das Wasser fließt,
und schaltet das Display 10 Sekunden nach dem Ende des Durchflusses durch das
Gerät aus.
Durch Drücken der DISPLAY/RESET-Taste können Sie die Anzeige zwischen
folgenden auswählen:
– aktueller Wasserdurchfluss in Liter / Minute
– die verbleibende Anzahl von Tagen bis zum Verbrauch der
Wasserfilterkartusche
– die verbleibende Wassermenge bis zum Verbrauch der
Wasserfilterkartusche
109849 7 / 8
DE
Alarme
Wenn die verbleibende Wassermenge den Wert von 100 Liter erreicht oder die
verbleibende Anzahl der Tage unter 7 sinkt, informiert Sie das Gerät während des
Betriebs mit einem wiederholten Signalton und blinkendem Display über das
bevorstehende Ende der Leistung.
Wenn die verbleibende Wassermenge auf 0 Liter oder die verbleibende Anzahl der
Tage auf 0 sinkt, informiert das Gerät Sie ebenfalls mit wiederholten Signaltönen
und blinkendem Display über das Leistungsende.
Einstellungen zurücksetzen
Nach dem Auswechseln der Wasserfilterkartusche muss das Programm auf die
vorher eingestellte Menge zurückgesetzt werden (Leistung und Zeit).
1. Drücken Sie die DISPLAY/RESET-Taste.
Die Einstellungen werden wiederhergestellt
Batterien austauschen
Das Gerät informiert mit einem doppelten akustischen Signalton, wenn die Batterien
nicht mehr das für den Betrieb erforderliche Niveau haben.
1. Tauschen Sie die verbrauchten Batterien durch 2 neue AA Batterien aus.
HINWEIS!
Die Informationen werden vom Gerät gespeichert, wenn die Batterien
durch neue ersetzt werden.
8 / 8 109849
