W3B-1
109849
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Německo
tel. +49 5258 971-0
fax: +49 5258 971-120
Servisní infolinka: +49 5258 971-197
www.bartscher.com
Verze: 1.0
Datum vyhotovení: 2022-08-31
Originální návod k obsluze
CZ
CZ
Název:
Vodoměr W3B-1
Číslo výrobku:
109849
Materiál:
plastový
Přípojka vody:
1/4"
Tlak vody v barech:
3
Teplota vody na vstupu od–do ve °C:
2 - 30
Rozměry (š x h x v) v mm:
110 x 65 x 95
Hmotnost v kg:
0,25
Obecné informace / Oblast použití
Vodoměr W3B-1 je optimální kombinace pro systém filtrace vody K3600L. Vodoměr
slouží pro měření množství spotřebované vody a pro zobrazení zbytkové kapacity
filtru do doby jeho výměny.
Zajišťuje trvale dobrou kvalitu vody, akustický signál indikuje, kdy je potřeba
vyměnit vložku vodního filtru.
Technická specifikace
Technické změny vyhrazeny!
Provedení / vlastnosti
• Navržen pro:
– Systém filtrace vody K3600L
• Napájení: 2x baterie AA
109849 3 / 8
CZ

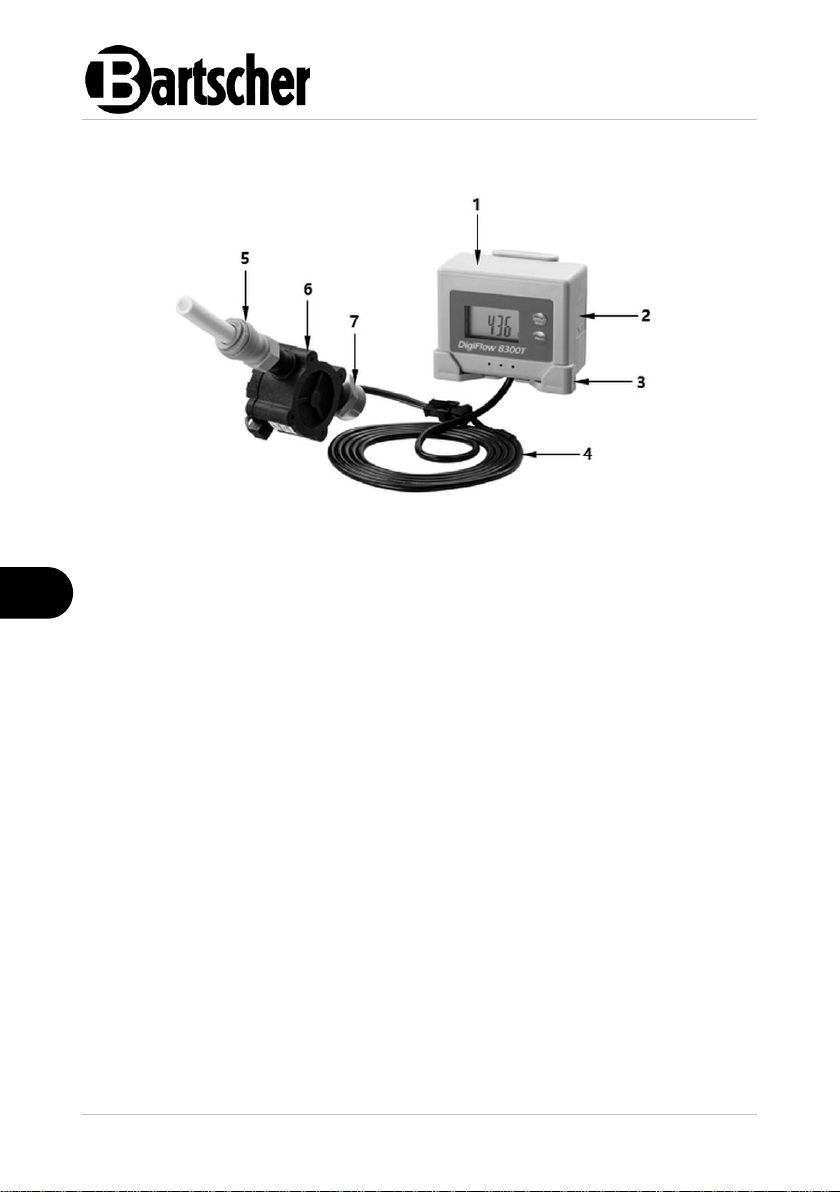

Obr. 1
1. Ovládací panel
2. Přihrádka na baterie
3. Nástěnný držák pro ovládací panel
4. Kabel
5. Adaptér ¼“ na plastovou trubku Ø 10 mm
6. Senzorová jednotka
7. Adaptér ¼" na 1/8”
Dodávka
4 / 8 109849
CZ
• Před uvedením do provozu si pečlivě přečtěte tento návod k použití, abyste
předešli zranění osob a věcným škodám. Nesprávné používání může způsobit
poškození.
• Dodržujte všechny pokyny k instalaci a nastavení.
• Používejte pouze standardní baterie typu AA (2 kusy).
• Ujistěte se, že je kryt přihrádky na baterie řádně uzavřen, aby dovnitř nepronikly
žádné cizí předměty a vlhkost.
• V následujících případech vyjměte baterie z přihrádky na baterie:
– Do zařízení se dostala voda nebo jiné kapaliny.
– Displej zařízení přestal fungovat.
– Zařízení nebo pouzdro jsou poškozeny.
– Tlačítka přestala fungovat.
UPOZORNĚNÍ!
Za žádných okolností se nepokoušejte opravit zařízení sami, ale kontaktujte
autorizovaný servis.
POZOR!
Montáž může provádět pouze zaškolený a oprávněný personál v souladu
s místními předpisy.
Vložení baterií
1. Přesuňte kryt přihrádky na baterie, abyste jej otevřeli.
2. Vložte 2 baterie AA do přihrádky na baterie.
3. Zavřete přihrádku na baterie.
Připojení vodoměru
1. Uzavřete přívod vody do systému filtrace vody.
2. Odpojte hadici na výstupní straně od hlavy filtru pomocí vhodného nářadí.
3. Přišroubujte vodoměr k výstupu hlavy filtru pomocí dodaného adaptéru.
4. Na výstupní straně vodoměru připojte odtokovou hadici.
109849 5 / 8
CZ
Obr. 2
Nastavení výkonu a času, po kterém se zobrazí alarm indikující nutnost
výměny vložky vodního filtru.
Zařízení můžete nastavit tak, aby odpočítávalo průtok vody od nastaveného
množství do 0 a/nebo
zařízení můžete nastavit tak, aby odpočítávalo počet dnů od nastavené úrovně
naplnění do 0.
1. Stiskněte a přidržte tlačítko PROG a současně stiskněte tlačítko
DISPLAY/RESET.
2. Uvolněte obě tlačítka.
Vodoměr spustí proces programování. Displej bliká a indikuje probíhající proces.
6 / 8 109849
CZ
Nastavení kapacity
1. Stisknutím tlačítka DISPLAY/RESET vyberte kapacitu.
Možné hodnoty nastavení jsou OFF, 500, 1000, 1500, 2000, …, 100000 litrů.
2. Pak stisknutím tlačítka DISPLAY/RESET uložte nastavení a přejděte k dalšímu
kroku.
Nastavení času:
1. Stisknutím tlačítka DISPLAY/RESET vyberte počet dnů.
Možné rozsahy: OFF, 30, 60, 90, ..., 690, 720, OFF, 30, 60, … dnů.
2. Po výběru požadovaných dnů stiskněte tlačítko DISPLAY/RESET pro uložení
nastavení.
Po stisknutí tlačítka DISPLAY/RESET se nastavení uloží a zařízení se přepne do
provozního režimu.
POZOR!
Možnost zobrazení kapacity není dostupná, když je vybráno nastavení
OFF.
Možnost času není dostupná, když je vybráno nastavení OFF.
Zobrazí zpráv během provozu
Vodoměr automaticky zapne displej při průtoku vody a vypne displej 10 sekund po
zastavení průtoku zařízením.
Stisknutím tlačítka DISPLAY/RESET můžete vybrat zobrazení z následujících
možností:
– aktuální průtok vody v litrech/min.
– zbývající počet dnů do spotřebování vložky vodního filtru
– zbývající množství vody do spotřebování vložky vodního filtru
109849 7 / 8
CZ
Alarmy
Pokud zbývající množství vody dosáhne hodnoty 100 litrů nebo zbývající počet dnů
klesne pod 7, bude zařízení během provozu indikovat opakovaným pípnutím a
blikajícím displejem blížící se konec kapacity.
Pokud zbývající množství vody klesne na 0 litrů nebo zbývající počet dnů na 0,
bude zařízení také indikovat ukončení kapacity opakovaným pípnutím a blikajícím
displejem.
Resetování nastavení
Po výměně vložky vodního filtru resetujte program na dříve nastavené množství
(kapacita a čas_).
1. Stiskněte tlačítko DISPLAY/RESET.
Nastavení bude obnoveno.
Výměna baterií
Zařízení indikuje dvojím pípnutím, když baterie nemají kapacitu potřebnou pro
provoz.
1. Vyměňte použité baterie za dvě nové baterie AA.
POZOR!
Při výměně baterií za nové zařízení uloží informace.
8 / 8 109849
