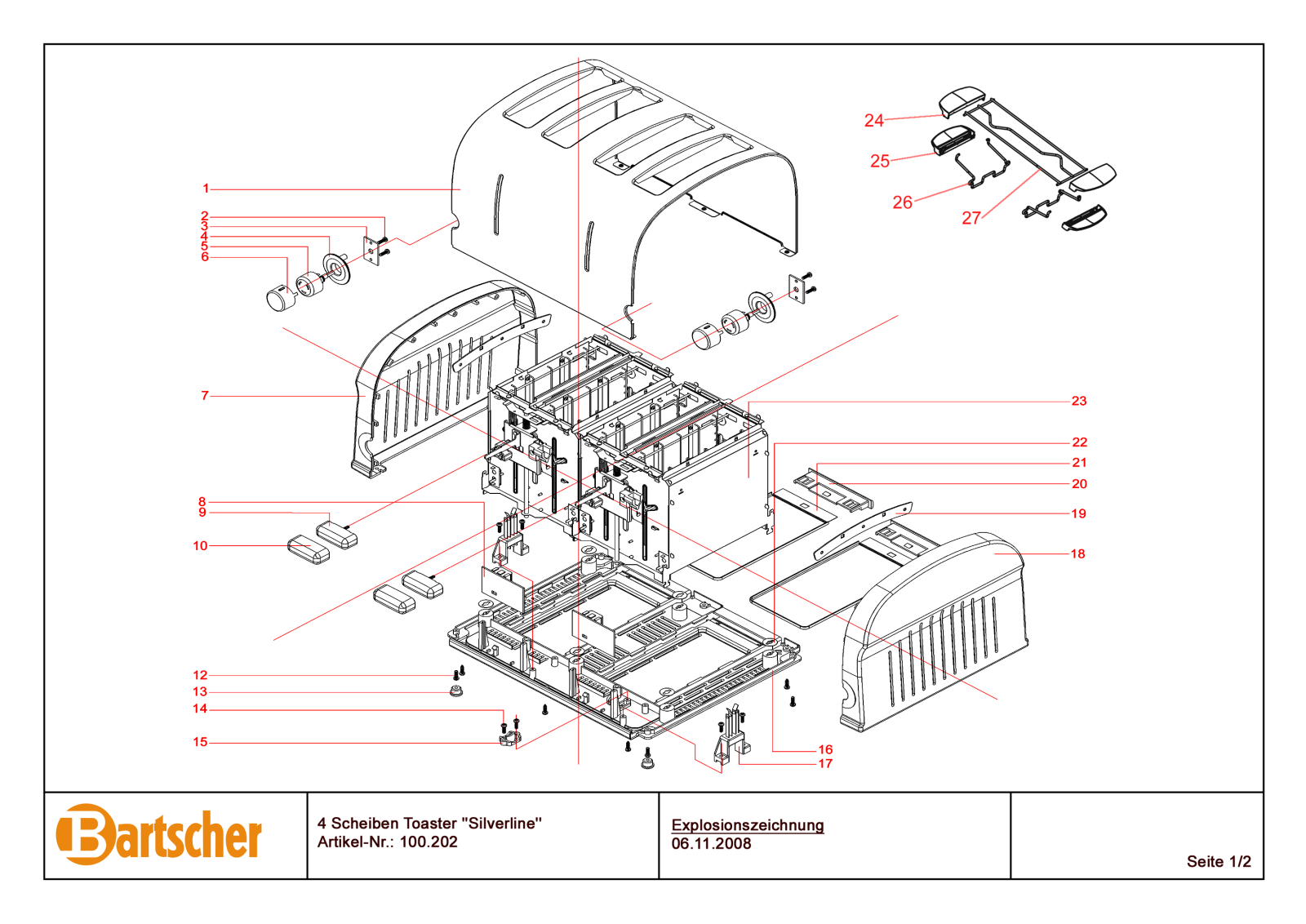

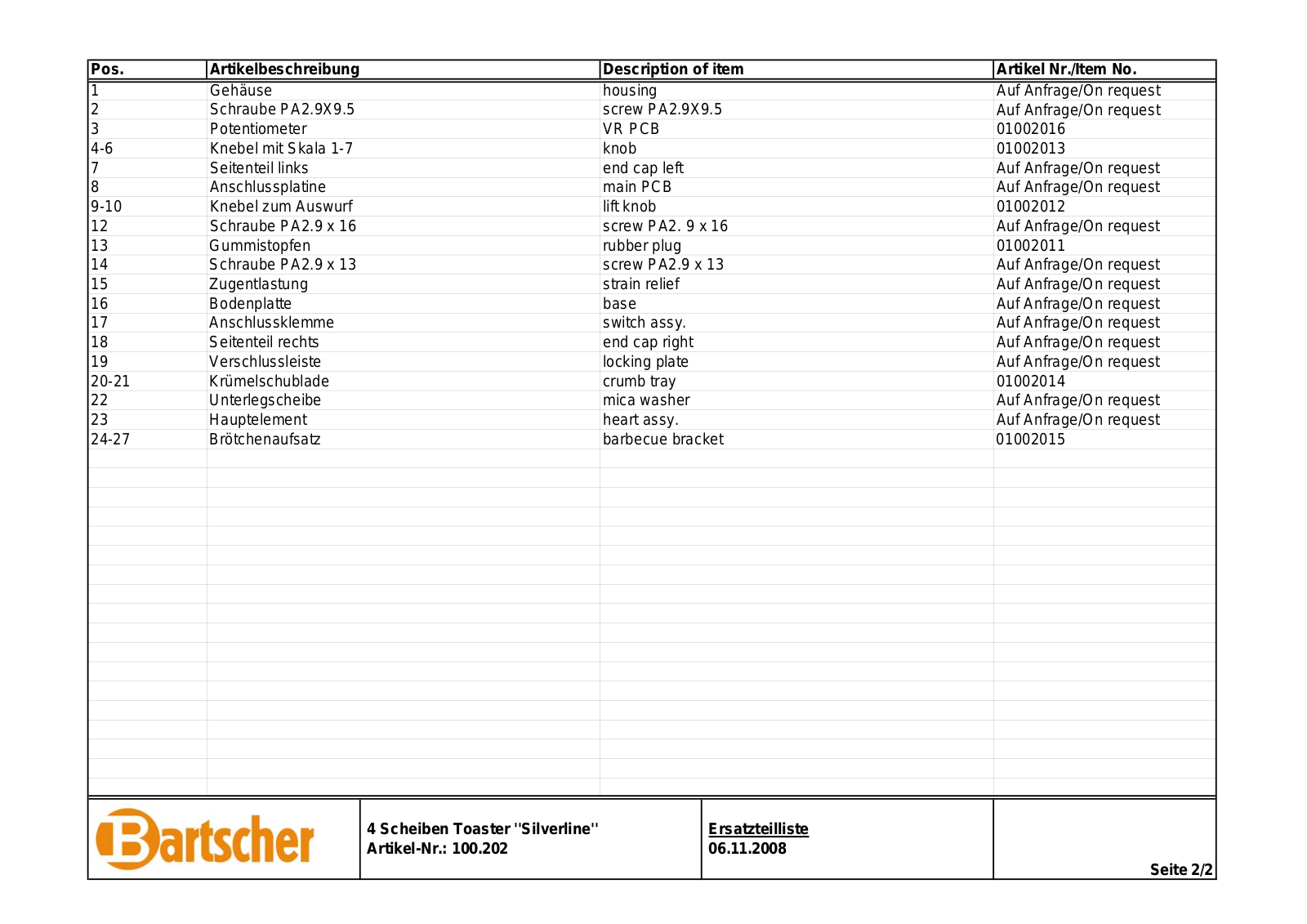

Pos. Artikelbeschreibung Description of item

A

1 Gehäuse housing
2 Schraube PA2.9X9.5 screw PA2.9X9.5
3 Potentiometer VR PCB

rtikel Nr./Item No.

Auf Anfrage/On request
Auf Anfrage/On request

01002016
4-6 Knebel mit Skala 1-7 knob 01002013
7 Seitenteil links end cap left Auf Anfrage/On request
8 Anschlussplatine main PCB Auf Anfrage/On request
9-10 Knebel zum Auswurf lift knob 01002012
12 Schraube PA2.9 x 16 screw PA2. 9 x 16 Auf Anfrage/On request
13 Gummistopfen rubber plug 01002011
14 Schraube PA2.9 x 13 screw PA2.9 x 13 Auf Anfrage/On request
15 Zugentlastung strain relief Auf Anfrage/On request
16 Bodenplatte base Auf Anfrage/On request
17 Anschlussklemme switch assy. Auf Anfrage/On request
18 Seitenteil rechts end cap right Auf Anfrage/On request
19 Verschlussleiste locking plate Auf Anfrage/On request
20-21 Krümelschublade crumb tray 01002014
22 Unterlegscheibe mica washer Auf Anfrage/On request
23 Hauptelement heart assy. Auf Anfrage/On request
24-27 Brötchenaufsatz barbecue bracket 01002015

4 Scheiben Toaster ''Silverline''
Artikel-Nr.: 100.202

Ersatzteilliste

06.11.2008

Seite 2/2
