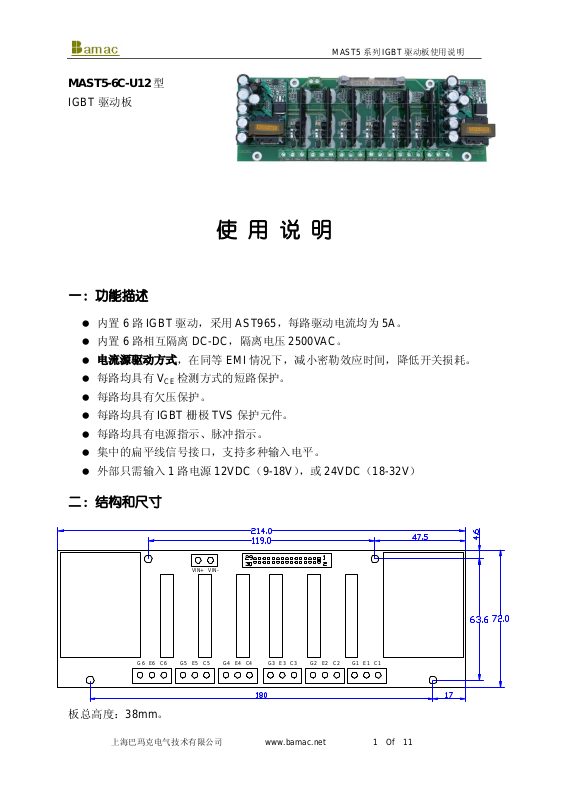

Bamac MAST5-6C-U12 User Guide
MAST5系列 IGBT 驱动板使用说明
MAST5-6C-U12 型
IGBT 驱动板
使 用 说 明
一：功能描述
内置 6 路 IGBT 驱动，采用 AST965，每路驱动电流均为 5A。
内置 6 路相互隔离 DC-DC，隔离电压 2500VAC。
电流源驱动方式，在同等 EMI 情况下，减小密勒效应时间，降低开关损耗。
每路均具有 VCE检测方式的短路保护。
每路均具有欠压保护。
每路均具有 IGBT 栅极 TVS 保护元件。
每路均具有电源指示、脉冲指示。
集中的扁平线信号接口，支持多种输入电平。
外部只需输入 1 路电源 12VDC（9-18V），或 24VDC（18-32V）
二：结构和尺寸
VIN+ VIN-
G5 E5 C5G6 E6 C6 G3 E3 C3 G2 E2 C2 G1 E1 C1
G4 E4 C4
板总高度：38mm。
上海巴玛克电气技术有限公司 www.bamac.net 1 Of 11
MAST5系列 IGBT 驱动板使用说明
三：连接及说明
15,16-GND-信号输入和输出公共负端
其余5路接法同第一路
17,18-
VS-信号公共电源端
19,20-
PS1-保护信号1输出
21,22-PS2-保护信号2输出
PS3-保护信号3输出
23,2425,26-
PS4-保护信号4输出
27,28-PS5-保护信号5输出
PS6-保护信号6输出
29,30-
电源+ 电 源-
VIN+ VIN-
G4 E4 C4
13,14-PUL6-信号6输入
PUL5-信号5输入
11,12-
PUL4-信号4输入
9,10-
PUL3-信号3输入
7,8 5,6 -
PUL2-信号2输入
PUL1-信号1输入
3,4 1,2 - PEN-输出使能
29
30
1
2
G1 E1 C 1G2 E2 C 2G3 E3 C 3G6 E6 C6 G5 E5 C5
绞线
信号输入和输出公共负端
信号公共电源端
VCC
保护信号1输出
保护信号2输出
保护信号3输出
保护信号4输出
保护信号5输出
电源电源+
保护信号6输出
29
VIN+ VIN-
G5 E 5 C 5G6 E 6 C6 G3 E 3 C 3 G2 E 2 C2 G1 E1 C 1
30
G4 E 4 C 4
输出使能
1
2
信号规范及连接示意图
上海巴玛克电气技术有限公司 www.bamac.net 2 Of 11
MAST5系列 IGBT 驱动板使用说明
1、扁平线引脚定义描述表
序号 功能号 描 述
1
2
3
4
5
6
7
8
9
10
11
12
PEN
PUL1
PUL2
PUL3
PUL4
PUL5
驱动输出使能，如 PEN 为低电平，则无论输入信号如何变化，
所有驱动输出保持为负电位；PEN 为高电平时，允许驱动输出
为高（根据输入信号变化）；PEN 信号须有 2mA 以上的高电平
驱动能力，该信号不能悬空，不使用时应连接到 VCC
第一路信号输入（信号 1 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
第二路信号输入（信号 2 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
第三路信号输入（信号 3 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
第四路信号输入（信号 4 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
第五路信号输入（信号 5 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
PUL6
GND
VS
PS1
PS2
PS3
PS4
PS5
第六路信号输入（信号 6 输入），当 PEN 为高时，信号输入为
高时，驱动输出正电位，信号输入为低时，驱动输出负电位。信
号输入须具有 8mA 以上的高电平驱动能力
信号输入和保护信号输出的公共负端，一般接 GND
保护信号输出的公共正端，一般接 VCC（3.3V、5V、12V 或 15V）
第一路保护信号输出，当检测到短路保护或欠压保护时，该引脚
输出高电位。
第二路保护信号输出，当检测到短路保护或欠压保护时，该引脚
输出高电位。
第三路保护信号输出，当检测到短路保护或欠压保护时，该引脚
输出高电位。
第四路保护信号输出，当检测到短路保护或欠压保护时，该引脚
输出高电位。
第五路保护信号输出，当检测到短路保护或欠压保护时，该引脚
输出高电位。
29
上海巴玛克电气技术有限公司 www.bamac.net 3 Of 11
第六路保护信号输出，当检测到短路保护或欠压保护时，该引脚
MAST5系列 IGBT 驱动板使用说明
30
PS6
输出高电位。
注：扁平线插座均为双线并连在一起，即：1,2 脚连接在一起，3,4 脚连接在一
起，......29,30 脚连接在一起。
2、信号输入说明

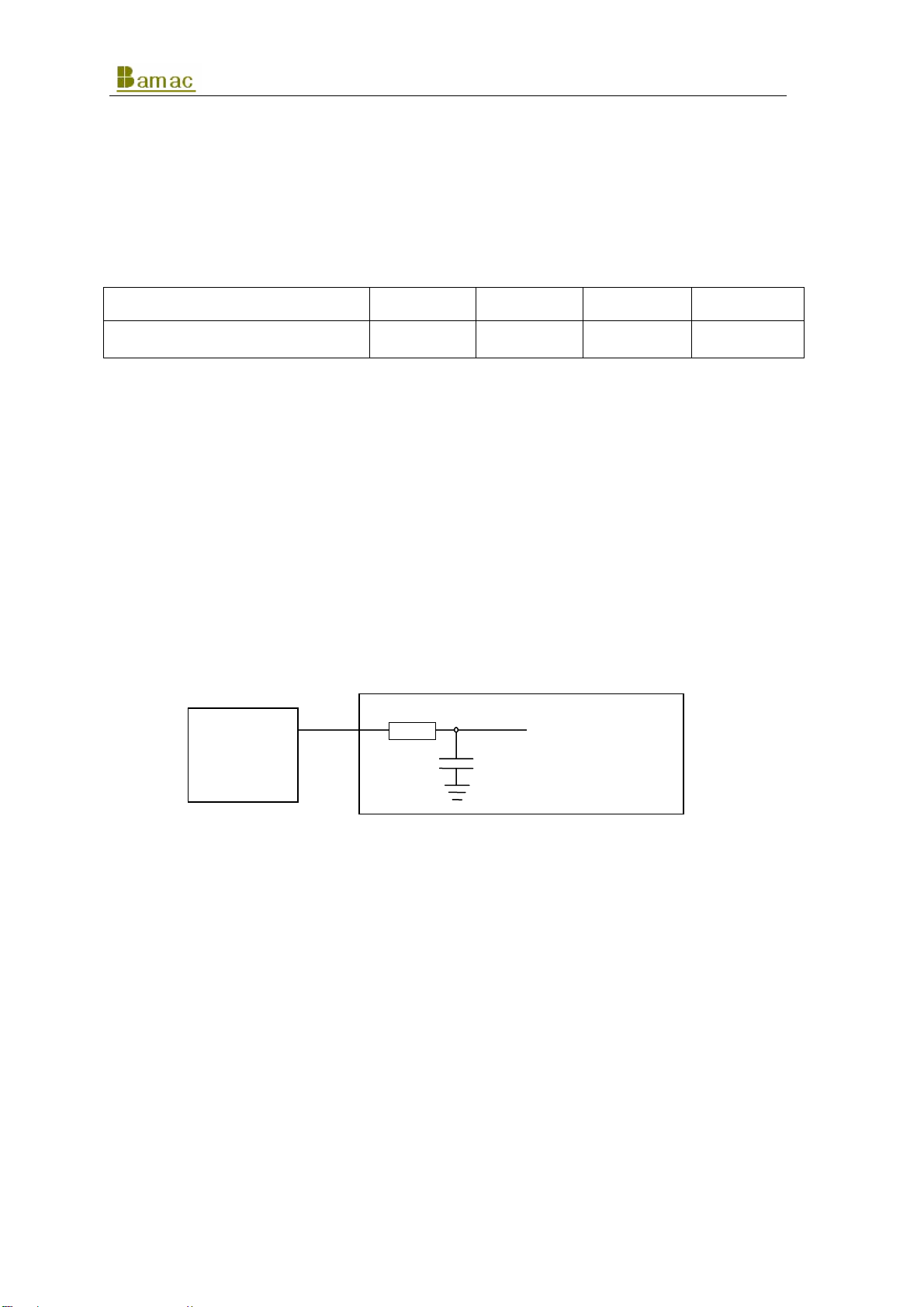

板内信号每路的输入电路如图所示：
放大
RAx
其中：x=1,2,3,4,5,6。
信号输入为共负端输入，要求每路具有高电平 8mA 以上驱动能力，对于 5V 信
号接口，推荐信号使用 74F125、74HC245 等驱动后再送至驱动板；对于 12V 或
15V 信号接口，推荐信号使用 CD4050 等驱动后再送至驱动板。如信号输入没有足
够的驱动能力，IGBT 驱动输出可能不稳定。
缺省的元件值为 5V 或 3.3V 输入信号电平，如输入信号电平是 12V、15V 或
24V，可以改变 RA1-RA6 以及 DW1-DW6 值进行匹配。
3.3V 5V 12-15V 24V
RA1,RA2,RA3,RA4,RA5,RA6
DW1,DW2,DW3,DW4,DW5,DW6
0Ω电阻 0Ω电阻
0Ω电阻 0Ω电阻 0Ω电阻
680Ω电阻 2KΩ电阻
5.1V 稳压管
注：信号电平为 24V 时，DW1-DW6 安装 5.1V 稳压管，可以提高信号传输抗干扰
能力，可用于较远距离传输信号，例如 2m 以上。
3、保护信号输出说明
板内每路保护信号输出电路如图所示：
保护
保护
检测
检测
VS
RNx
PSx
其中：x=1,2,3,4,5,6。
板上 6 路 IGBT 驱动的保护信号均单独输出，输出的信号类似于光电耦合器，
其 C 极接信号电源端，其 E 极引出保护信号，并通过 RN1-RN6 接地。当保护发生
上海巴玛克电气技术有限公司 www.bamac.net 4 Of 11
