Page 1

CALDAIE A CONDENSAZIONE

GAMMA SMILE

100%

MADE IN ITALY

Page 2

CALDAIE A CONDENSAZIONE

Caldaie a condensazione. Il calore di nuova generazione.

MASSIMO

COMFORT

RIDUZIONE

EMISSIONI

INQUINANTI

Page 3

INCENTIVI

FISCALI

RISPARMIO

IN BOLLETTA

RISPETTO

PER L’AMBIENTE

Detrazioni scali

no al 65%

Risparmio energetico

no al 20%

Emissioni nocive

no a -75%

TANTI VANTAGGI IN UNA SOLUZIONE UNICA

100% MADE IN ITALY

Con le caldaie a condensazione Baltur, il ri-

sparmio non è mai stato così efciente. Recuperando il calore dei fumi di scarico, la tua bolletta del gas diventa più leggera no

al 20% rispetto allo stesso utilizzo di una caldaia tradizionale. In più lo Stato Italiano

prevede degli incentivi, dal 50 no al 65%, per chi sostituisce la vecchia caldaia con una

nuova a condensazione, durante un intervento di ristrutturazione edilizia o per mi-

gliorare l’efcienza energetica della propria

abitazione o di tutto il condominio. Il taglio

bolletta più le detrazioni scali possono offrirti un risparmio totale annuo di oltre il

30%. Ma acquistare una caldaia a conden-

sazione signica anche ridurre le emissioni nocive no al 75%. Prestazioni in linea con le nuove direttive ErP dedicate ai prodotti

ecocompatibili a minor impatto ambientale. Fai sempre attenzione all’etichetta ErP presente sulle caldaie.

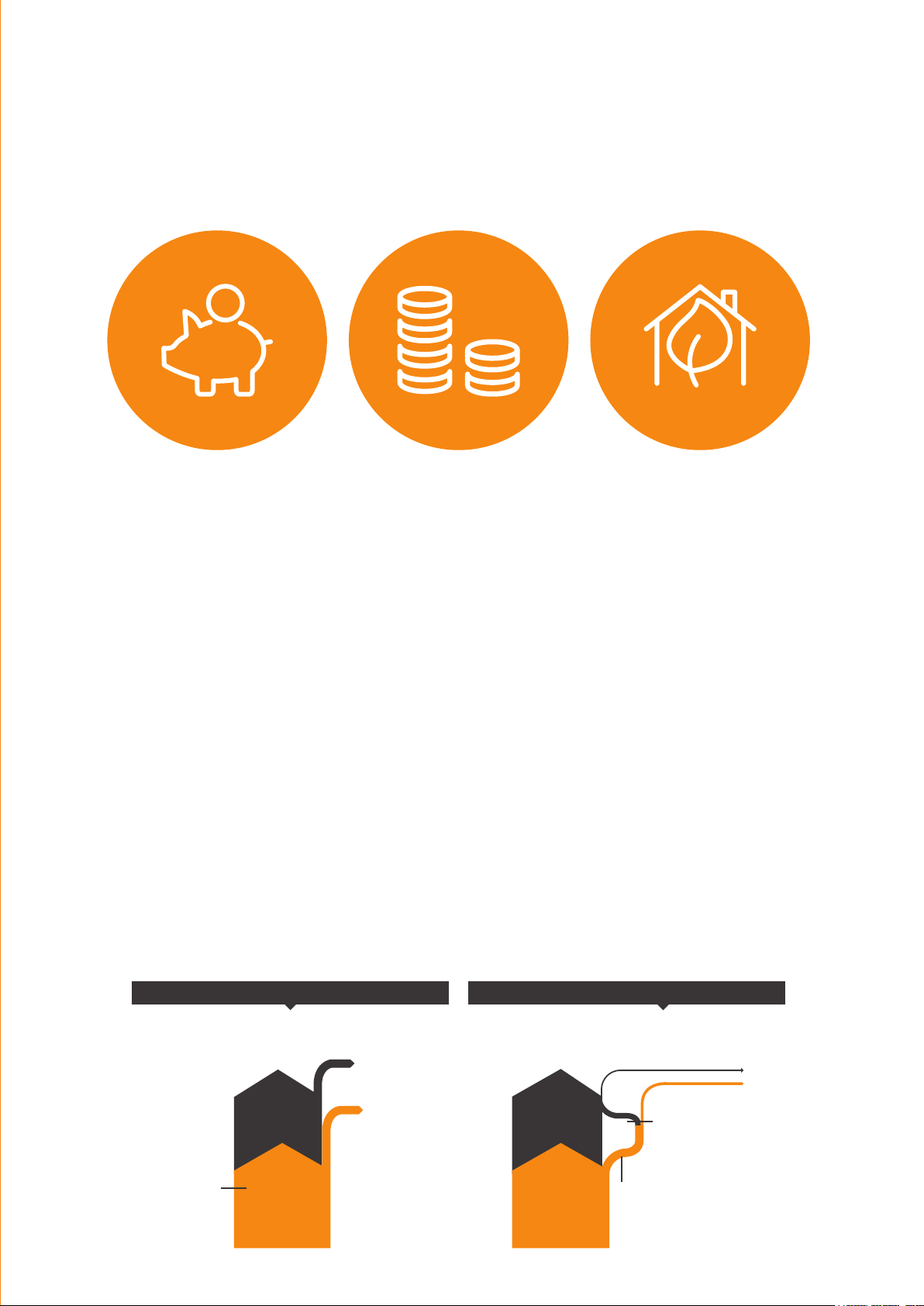

CALDAIA TRADIZIONALE

Energia teorica data dal combustibile rapportata al potere

calorifico inferiore

100%

111%

10%

calore disperso dai

fumi

11%

calore latente non recuperato

CALDAIA A CONDENSAZIONE

100%

111%

calore latente recuperato

11%

calore latente recuperabile

calore disperso dai

fumi

calore latente non recuperato

Page 4

CALDAIE A CONDENSAZIONE

MyBaltur, pieno controllo ovunque ti trovi

MyBaltur è l’app di Baltur che ti consente il pieno controllo della caldaia anche fuori casa.

Page 5

IERI OGGI

Temperature

eccessive

e incontrollate

Consumi

elevati

Risparmio

energetico,

e comfort

evoluto

Corretta

termoregolazione

dell’ambiente

per una esatta

temperatura

desiderata

TERMOREGOLAZIONE

Termoregolazione, per il massimo del comfort e

del risparmio energetico.

Oggi il comfort targato Baltur è ancora più confortevole, grazie al controllo da remoto del riscaldamento per la gestione SMART degli impianti.

Immagina una mattina d’inverno, quando ti svegli e vuoi subito acqua calda dal ru-

binetto, in appena 5 secondi, o quando fai la doccia e cerchi immediatamente l’esatta temperatura. Tutto senza che la caldaia faccia rumore, perché tuo glio dorme

nell’altra stanza. Con le caldaie a condensazione queste piccole grandi esigenze sono garantite da un sistema di controllo di termoregolazione ambientale che riduce le fasi di accensione e spegnimento e ottimizza la gestione dell’impianto. Un risparmio energico e un comfort evo- luto, che con Baltur raggiungono i massimi livelli, grazie alla qualità assoluta dei

materiali, resistenti a qualsiasi condizione

atmosferica, ed alle misure poco ingombranti dei vari modelli, installabili anche in

spazi molto ridotti. Con l’app MyBaltur, potrai impostare la

caldaia anche quando sei fuori casa.

Page 6

CALDAIE A CONDENSAZIONE

Estendi la garanzia

della tua caldaia no

a 10 anni.

Page 7

ESTENSIONE DI GARANZIA

2+52+3 2+8

Siamo così sicuri della qualità delle nostre caldaie, che noi di Baltur diamo la possibilità di

estendere la garanzia dei prodotti oltre la naturale scadenza dei 2 anni stabiliti per legge.

Da 2 a 5, 7 o 10 anni (in base al modello acquistato) di comfort senza pensieri e senza spese impreviste, per instaurare con te un solido rapporto di ducia.

Condizioni per accedere a Garanzia+

- Garanzia+ potrà essere attivata al massimo entro 3 mesi dalla data di 1° accensione.

- Devono essere effettuate le manutenzioni ordinarie con cadenza annuale, a partire dalla prima accensione.

- Devono essere rispettate le indicazioni di manutenzione riportate nel Manuale d’Uso e

Manutenzione fornito a corredo della caldaia.

- Le manutenzioni devono essere eseguite solo da Centri di Assistenza autorizzati Baltur.

- Il cliente avrà l’obbligo di conservare i documenti scalmente validi a comprovare

l’avvenuta manutenzione.

I Prodotti di Garanzia+

- Smile CMA K

- Smile CAB K

- Smile TK...B

- Smile Solar TK...B

I vantaggi di Garanzia++ per la caldaia

- Sempre il massimo delle prestazioni.

- Riduzione dei consumi.

- Bassi livelli di emissioni inquinanti.

I vantaggi di Garanzia+ per te

- Ricambi originali Baltur gratuiti.

- Monodopera specializzata Baltur gratuita.

- Diritto di chiamata gratuito (per difettosità del prodotto).

Richiedi Garanzia+

Rivolgiti con ducia al tuo tecnico Baltur per avere tutte le informazioni

ed i costi per acquistare l’estensione.

Page 8

CALDAIE A CONDENSAZIONE

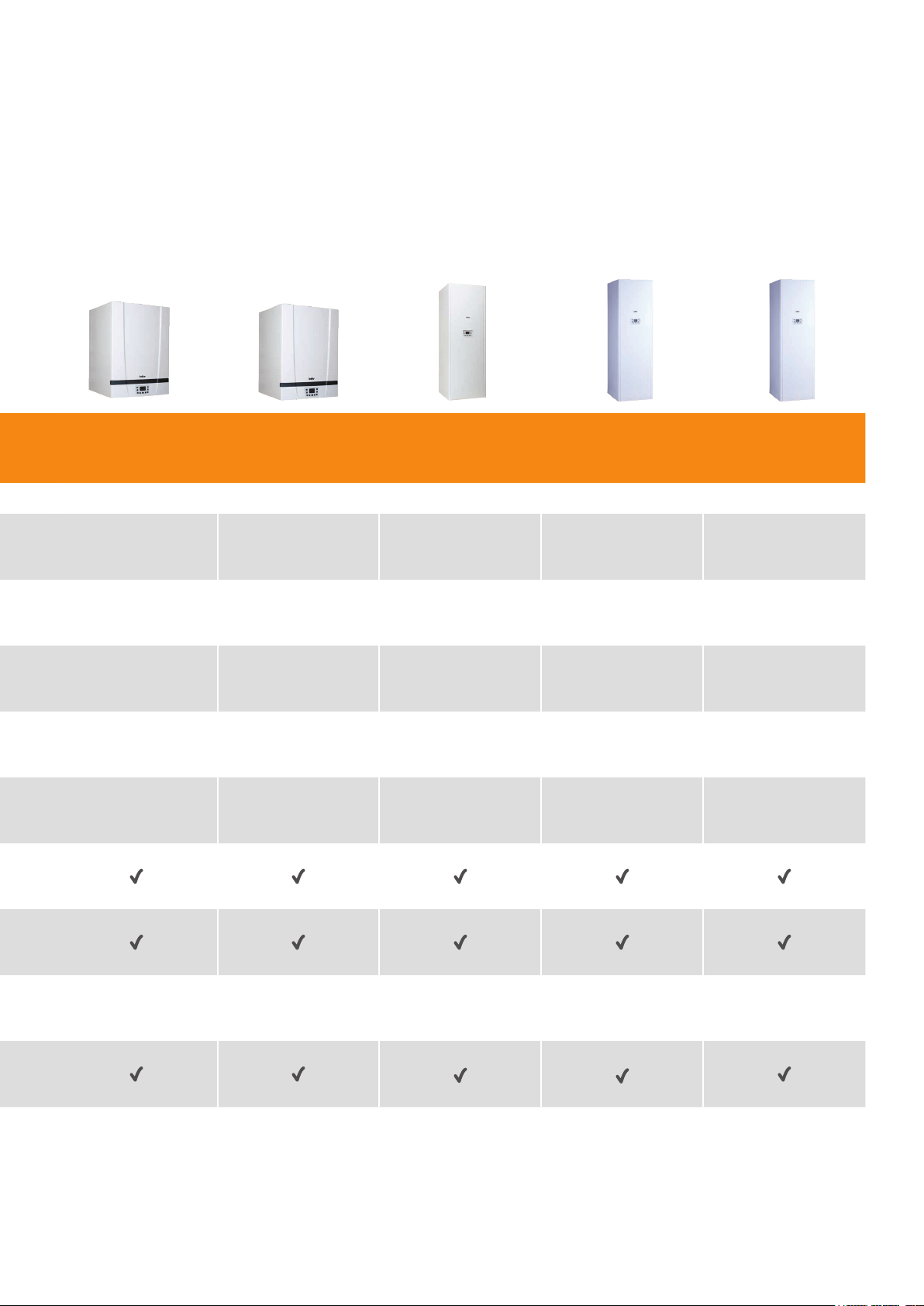

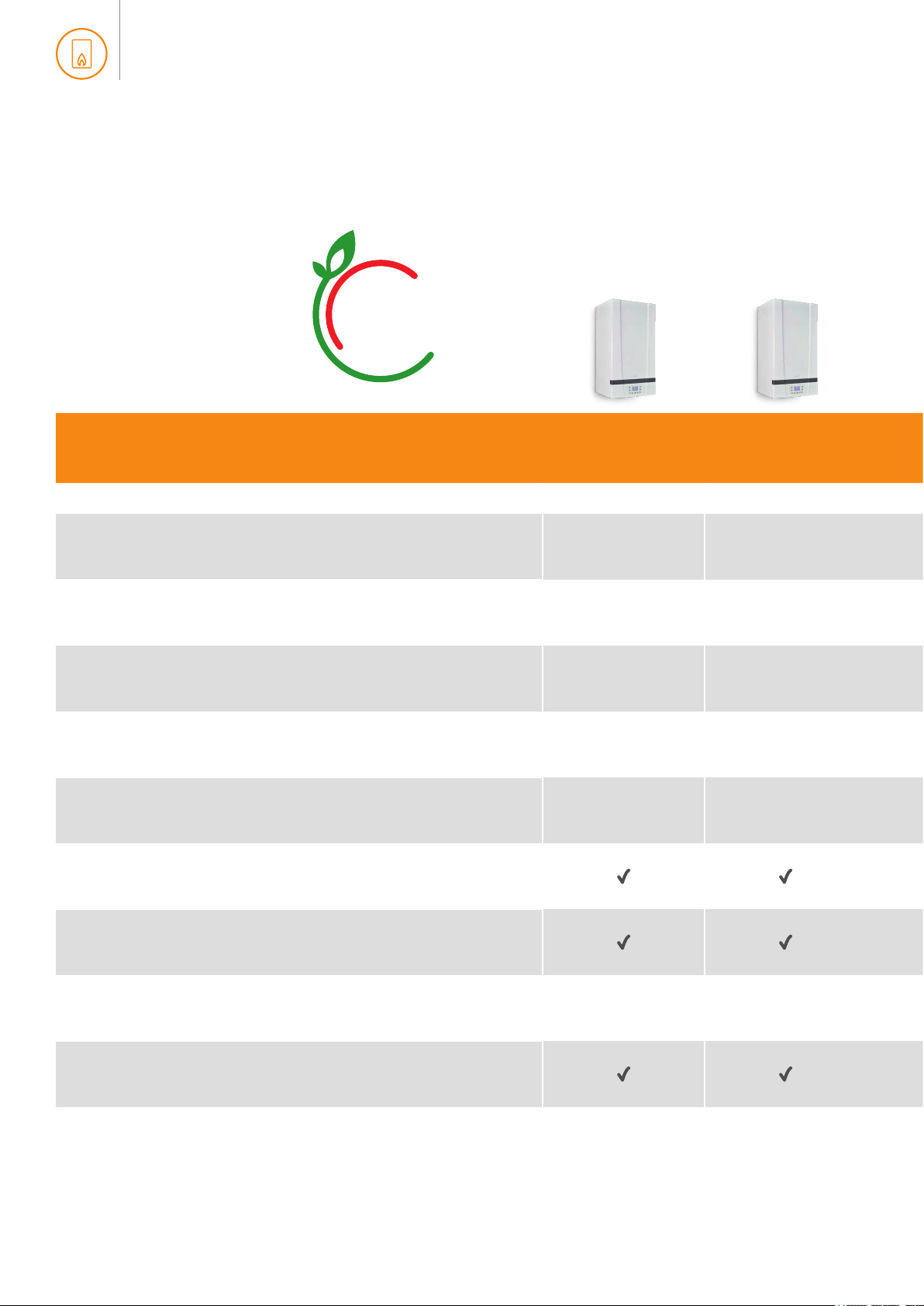

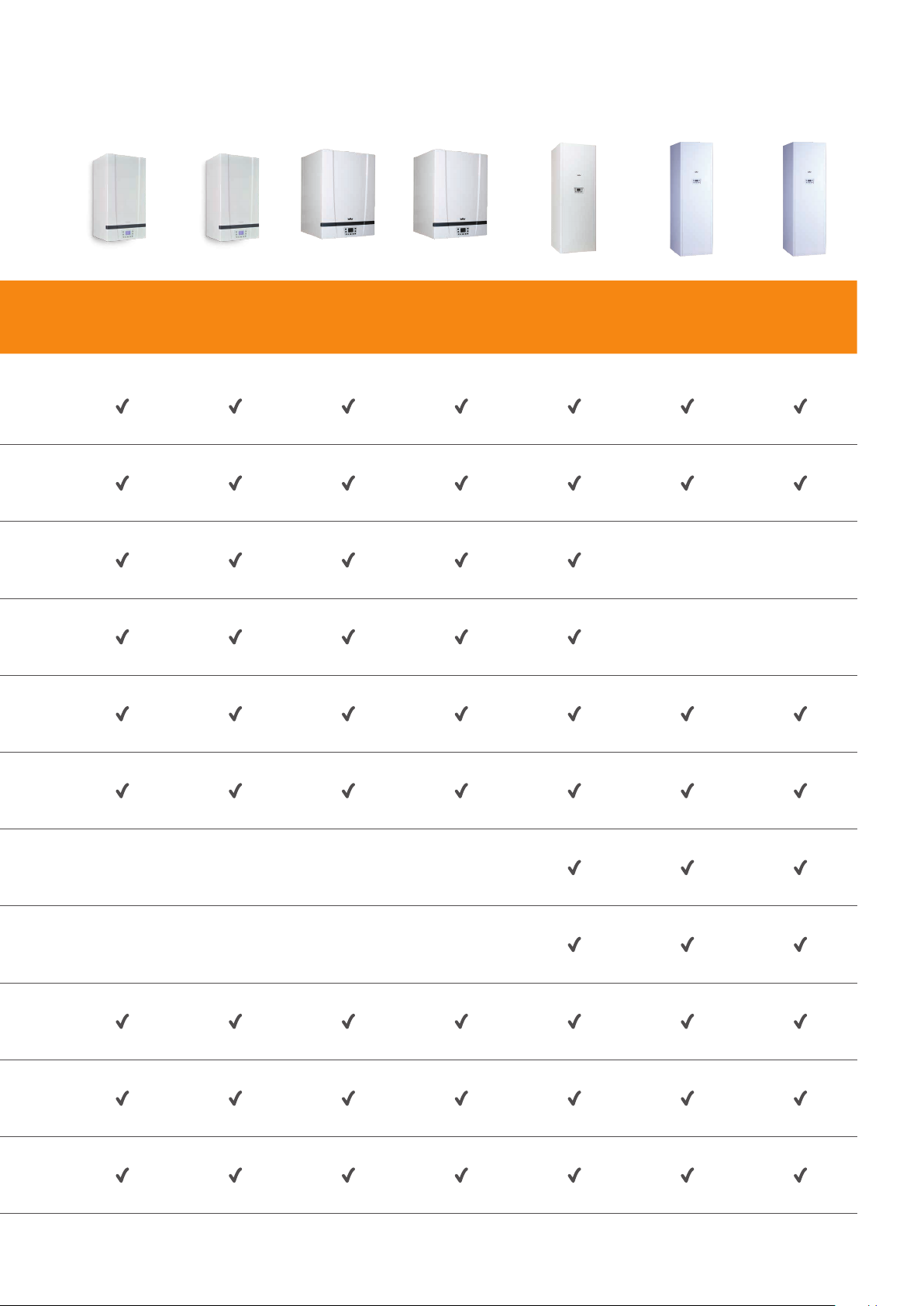

LA GAMMA

SMILE

100%

MADE IN ITALY

MODELLO

Tipologia

Potenza termica kW Q nw 26 33 26 33 33 17,8 33

Classe energetica riscaldamento A A A A A A A

Prolo di carico sanitario e classe energetica ACS XL - A XL - A XXL - A XXL - A XXL - B XXL - B XXL - B

Rapporto di modulazione sia in riscaldamento che in sanitario

Termoregolazione

SMILE

CMA 29 K

Murale a

condensazione

con microaccumulo

1:10 1:10 1:10 1:10 1:10 1:10 1:10

SMILE

CMA 35 K

Murale a

condensazione

con microaccumulo

Controllo tramite APP

Incentivi

Estensione di Garanzia (2+3) (2+5) (2+8) (contatta il CAT Baltur per l’attivazione)

50% - 65%

CT 2.0 (solo per P.A.)

50% - 65%

CT 2.0 (solo per P.A.)

Page 9

SMILE

CAB 29 K

SMILE

CAB 35 K

SMILE

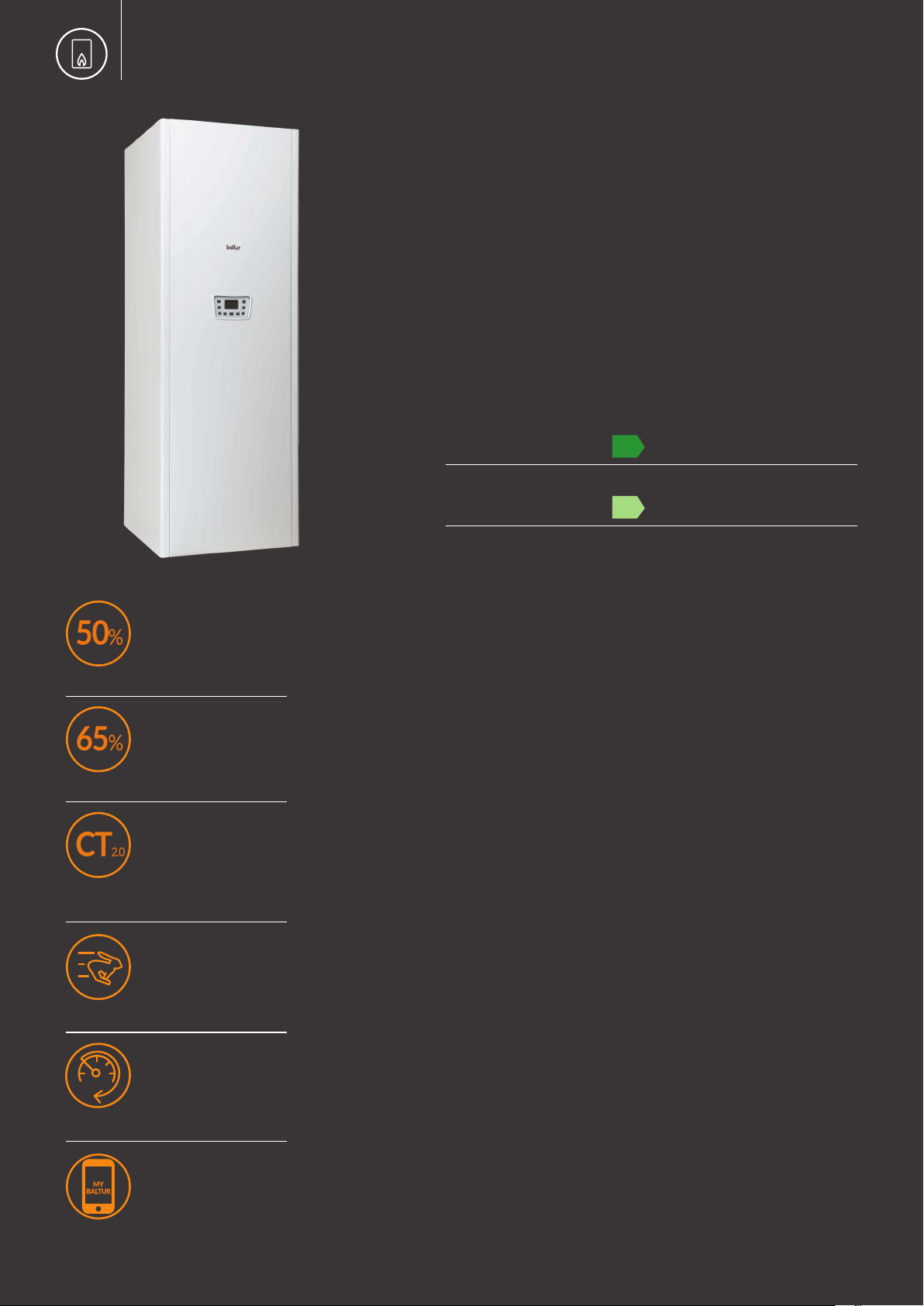

TK 35 B

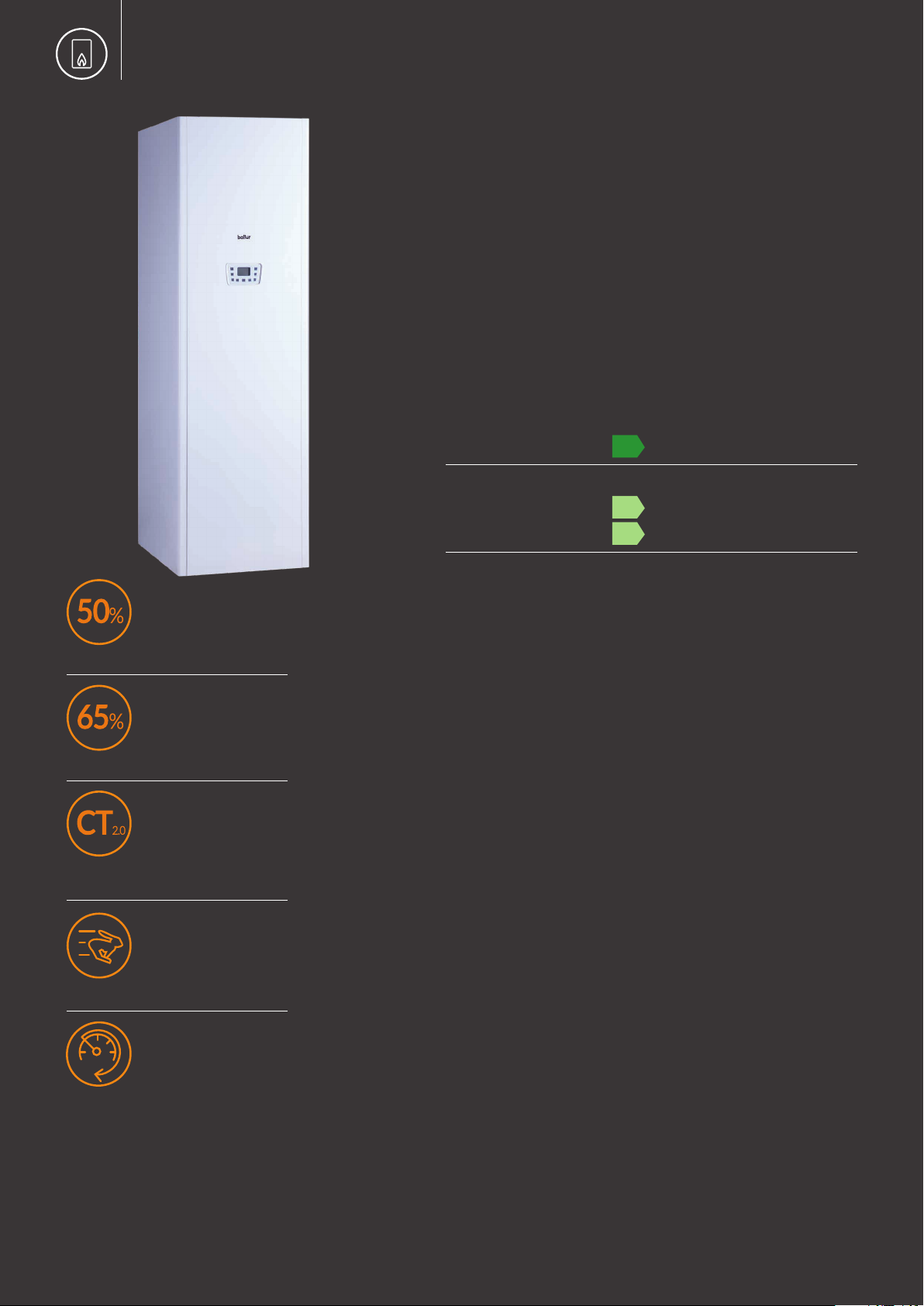

SMILE SOLAR

TK 19 B

SMILE SOLAR

TK 35 B

Murale a

condensazione

con bollitore da 60 Lt.

Murale a

condensazione

con bollitore da 60 Lt.

A basamento

a condensazione

con bollitore da 120 Lt.

A basamento

a condensazione

con bollitore da 200 Lt.

A basamento

a condensazione

con bollitore da 200 Lt.

50% - 65%

CT 2.0 (solo per P.A.)

50% - 65%

CT 2.0 (solo per P.A.)

50% - 65%

CT 2.0 (solo per P.A.)

50% - 65%

CT 2.0 (solo per P.A.)

50% - 65%

CT 2.0 (solo per P.A.)

Page 10

CALDAIE MURALI A CONDENSAZIONE

SMILE CMA K

CALDAIA MURALE

A CONDENSAZIONE CON

MICRO ACCUMULO SANITARIO

DETRAZIONE DEL 50%

DETRAZIONE DEL 65%

CONTO TERMICO PER PUBBLICA AMMINISTRAZIONE

FUNZIONE CALDO SUBITO

CIRCOLATORE MODULANTE

Classe Energetica

Classe Energetica ACS

Mod. CMA 29 K: XL Mod. CMA 35 K: XL

da 2,6 a 33 kW

PLUS:

> Classe Energetica Riscaldamento: A. > Classe Energetica Acqua Calda Sanitaria: XL - A. > Acqua calda istantanea: l’accumulo tecnico è mantenuto

sempre a temperatura costante.

> Stabilità della temperatura anche in caso di utilizzi

contemporanei: se ad esempio di apre il rubinetto con la doccia in funzione.

> Risparmio di gas e acqua: l’acqua scorre calda in pochi

secondi ottimizzando i consumi della caldaia e dell’acqua utilizzata.

> Accensione elettronica. > Bruciatore a premiscelazione. > Camera di combustione spiroidale in acciaio INOX stagna. > Certicata per essere installata anche all’esterno in luogo

parzialmente protetto.

> Potenza utile 30÷50°C:

Smile CMA 29 K 2,6 ÷ 26 kW; Smile CMA 35 K 3,4 ÷ 33 kW.

APP CONTROLLO CALDAIA

Page 11

CALDAIE MURALI A CONDENSAZIONE

CARATTERISTICHE TECNICHE

• Gruppo termico di tipo C.

• Corpo caldaia in acciaio inossidabile.

• Bruciatore ad aria sofata a premiscelazione totale a

bassissime emissioni di NOx e CO.

• Rendimento energetico secondo Regolamento

813/2013/UE.

• Classe 6 NOx secondo UNI EN 15502-1.

• Modulazione totale dal 10 al 100 % sia in riscaldamento

che in sanitario.

• Funzionamento a temperatura scorrevole (con sonda

climatica inserita).

• Scheda elettronica a microprocessore di controllo e

accensione.

• Gruppo idraulico integrato comprendente:

- valvola deviatrice a tre vie elettrica per commutazione

in sanitario/riscaldamento;

- by-pass automatico sulle tubazioni;

- valvola di sicurezza.

- scambiatore sanitario con micro accumulo tecnico.

• Circolatore ad alta prevalenza modulante (ErP) dotato di

camera di separazione aria e valvola automatica di sato

aria.

• Filtro a Y su ritorno impianto.

• Carico automatico a bordo.

• Vaso d’espansione riscaldamento da 8 lt.

• Grado di protezione IPX5D.

• Livello di potenza sonora (57 dB).

• Kit trasformazione funzionamento a GPL.

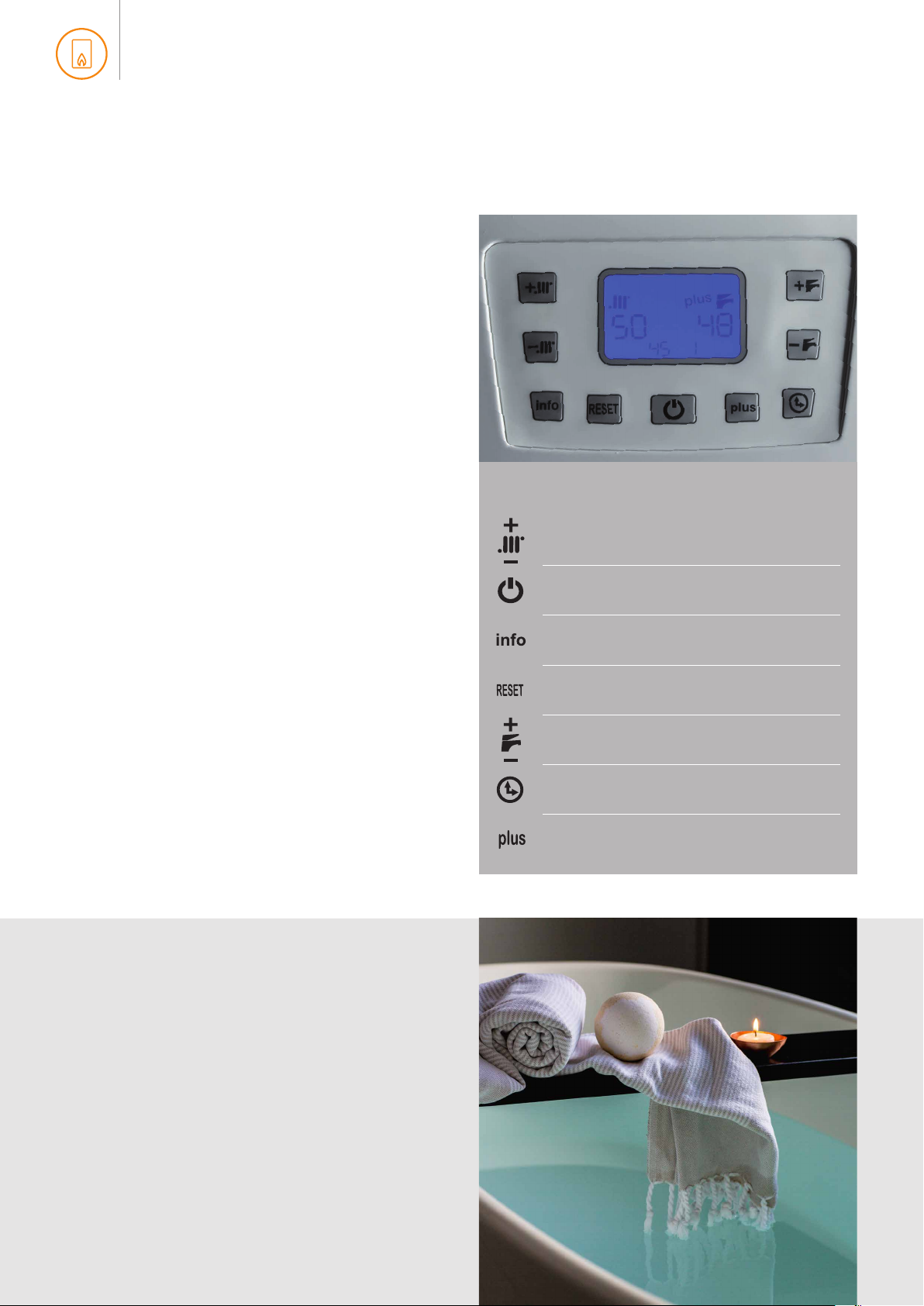

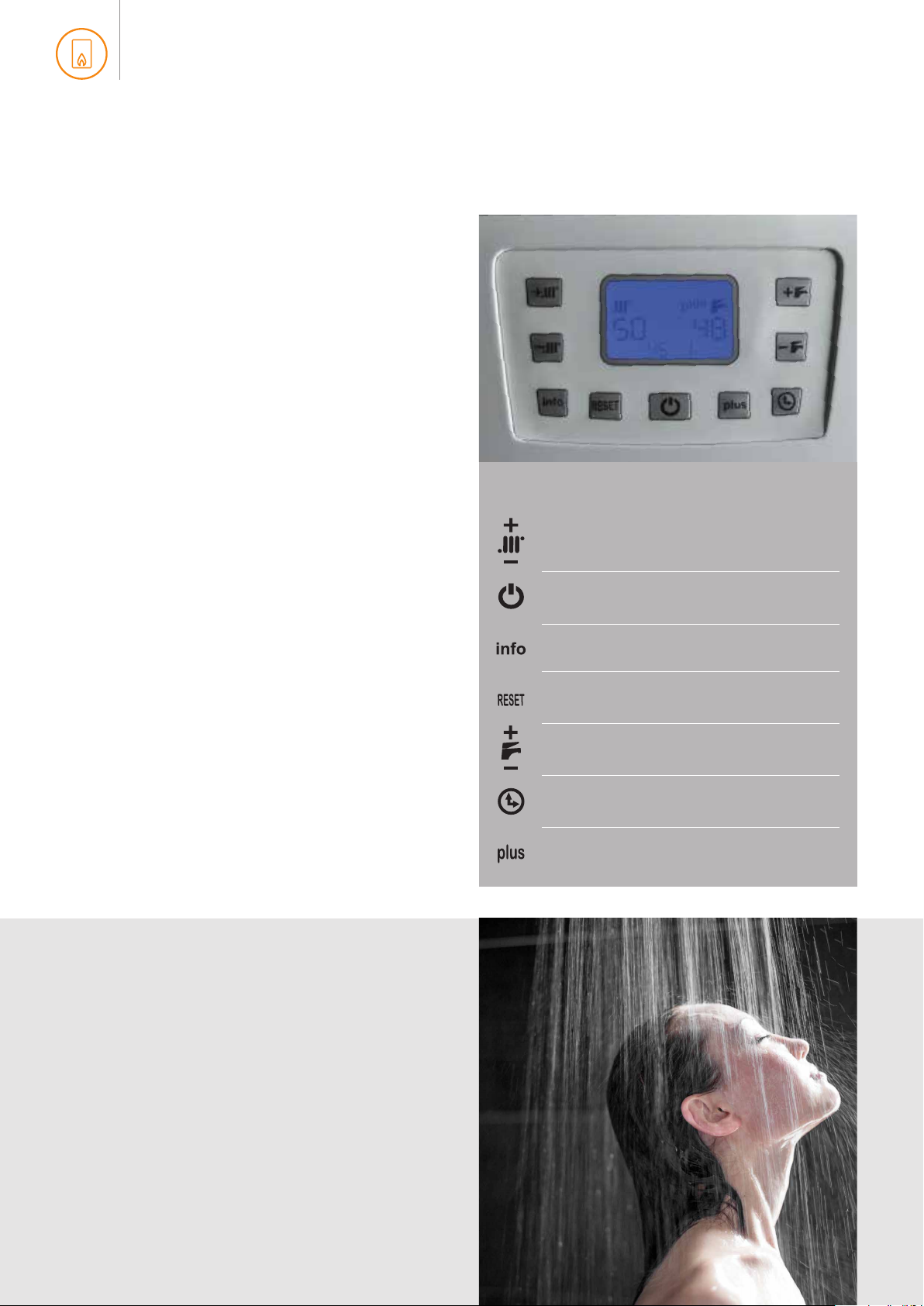

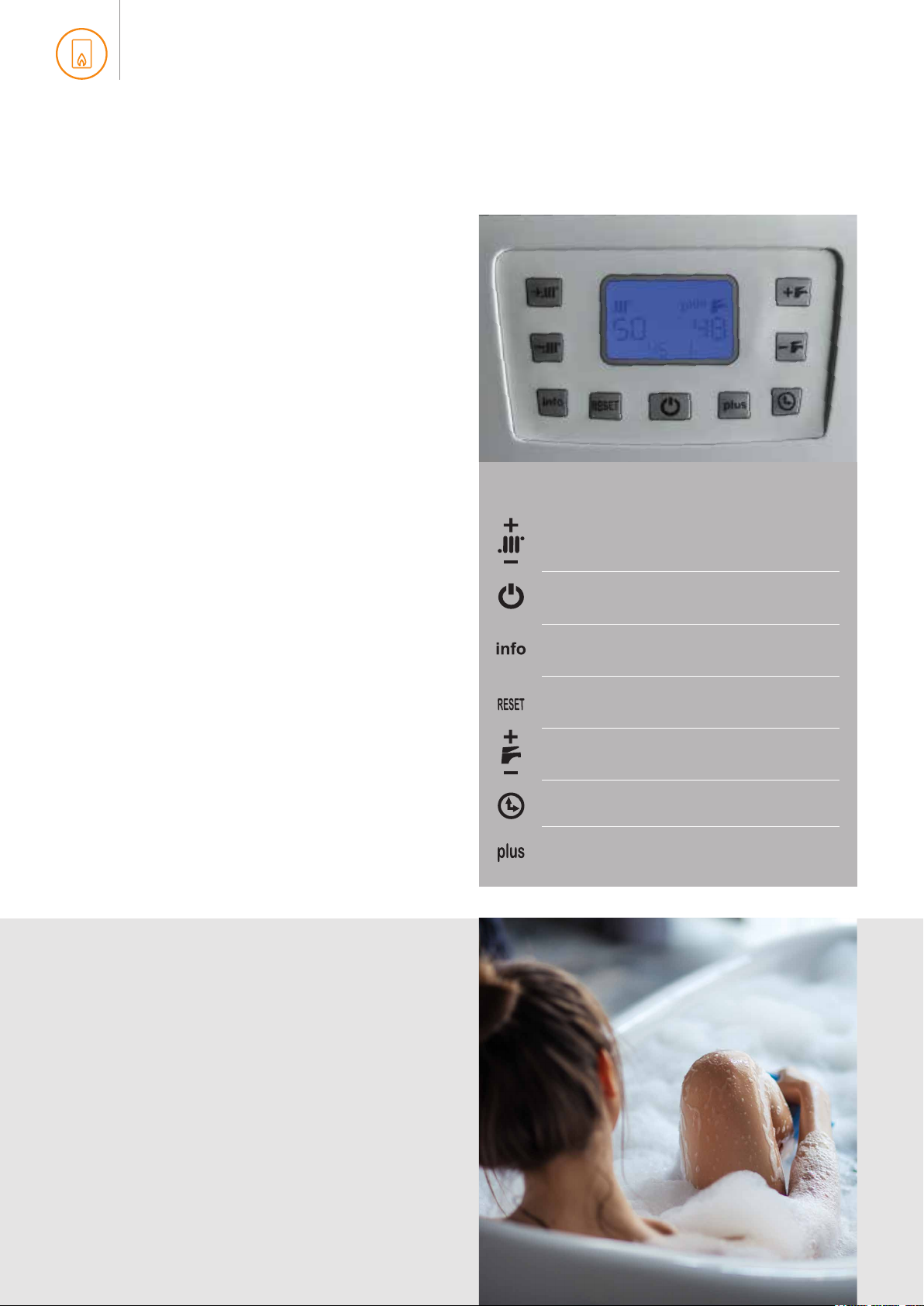

SMILE DISPLAY SMILE CMA...K

Regolazione della temperatura

di riscaldamento

Pulsante di Accensione/Spegnimento

Pulsante per il controllo dei dati di funzionamento

Reset

per il riavvio della caldaia

Regolazione della temperatura

dell’Acqua Calda Sanitaria

Timer per l’Acqua Calda Sanitaria

CALDAIA A CONDENSAZIONE DOTATA DI UN MICROACCUMULO ALTAMENTE

EFFICIENTE CHE PERMETTE DI AVERE SUBITO DISPONIBILE L’ACQUA CALDA SANITARIA.

Grazie alla tecnologia con microaccumulo, la caldaia

Smile CMA K può erogare acqua calda nello stesso istante in cui viene effettuato il prelievo.

Tutto ciò è possibile grazie alla presenza di uno scambiatore sanitario con microaccumulo di acqua tecnica, per mezzo del quale è possibile mantenere l’acqua sanitaria a una temperatura sempre costante.

Pulsante Plus “Caldo Subito” per una prestazione

immediata

Page 12

CALDAIE MURALI A CONDENSAZIONE |

Dati tecnici

Smile CMA K

MODELLO SMILE CMA

Codice 82000630 82000640

Certicazione CE 0476 CQ 1281 0476 CQ 1281

Categoria II2H3P II2H3P

Portata termica Massima kW 26,00 33,00

Portata termica Minima kW 2,60 3,40

Potenza termica Max (60/80°C)* kW 25,10 32,00

Potenza termica Min (60/80°C)* kW 2,50 3,20

Potenza termica Max (30/50°C)* kW 27,20 34,70

Potenza termica Min (30/50°C)* kW 2,70 3,60

Classe NOX 6 6

RENDIMENTO MISURATO

Rendimento nominale a 60/80°C* % 96,60 97,00

Rendimento nominale a 30/50°C* % 104,70 105,10

Rendimento al 30% a Qa NCV a 30°C* % 107,60 107,60

DATI RISCALDAMENTO

Classe di efcenza energetica stagionale di riscaldamento ambiente A A

Vaso espansione riscaldamento I 8 8

Pressione max esercizio bar 3 3

DATI SANITARIO

Classe di efcenza energetica stagionale di riscaldamento dell’acqua A A

Prolo di carico dichiarato XL XL

Prelievo continuo ∆T 25°C l/min 15,6 19,9

Prelievo continuo ∆T 30°C l/min 13,0 16,6

Porata acqua min (per attivazione della richiesta sanitario) l/min 2,2 2,2

Pressione min sanitario (per attivazione della richiesta sanitario) bar 0,5 0,5

Pressione max sanitario bar 6 6

Campo di selezione temperatura (min÷max) °C 30÷55 30÷55

CARATTERISTICHE ELETTRICHE

Tensione alimentazione (-15%/+10%)/frequenza alimentazione V/Hz 230/50 230/50

Potenza assorbita W 100 100

Grado protezione IPX5D IPX5D

CARATTERISTICHE DIMENSIONALI

Larghezza/Altezza/Profondità mm 450/837/400 450/837/400

Peso kg 45 46,5

COLLEGAMENTI

Ø scarico separato mm 60-80 60-80

Ø aspirazione separata mm 60-80 60-80

Ø coassiale mm 60/100 60/100

UM 29 K 35 K

*) Temperatura ritorno/Temperatura mandata; NCV = potere calorico inferiore (= Hi)

Page 13

GAS GAS attacco (3/4”) in caldaia, al rubinetto (1/2”) RI Ritorno Impianto (3/4”) MI Mandata Impianto (3/4”) AFS Entrata Acqua Fredda Sanitaria (1/2”) ACS Uscita Acqua Calda Sanitaria (ACS) R 1/2” TA Termostato Ambiente LE Linea Elettrica SC Posizione indicativa scarico condensa 1 Scarico fumi 2 Aspirazione per sistema coassiale 3 Aspirazione per sistema sdoppiato

portata (l/h)

prevalenza (m H

CALDAIE MURALI A CONDENSAZIONE |

portata (l/h)

prevalenza (m H

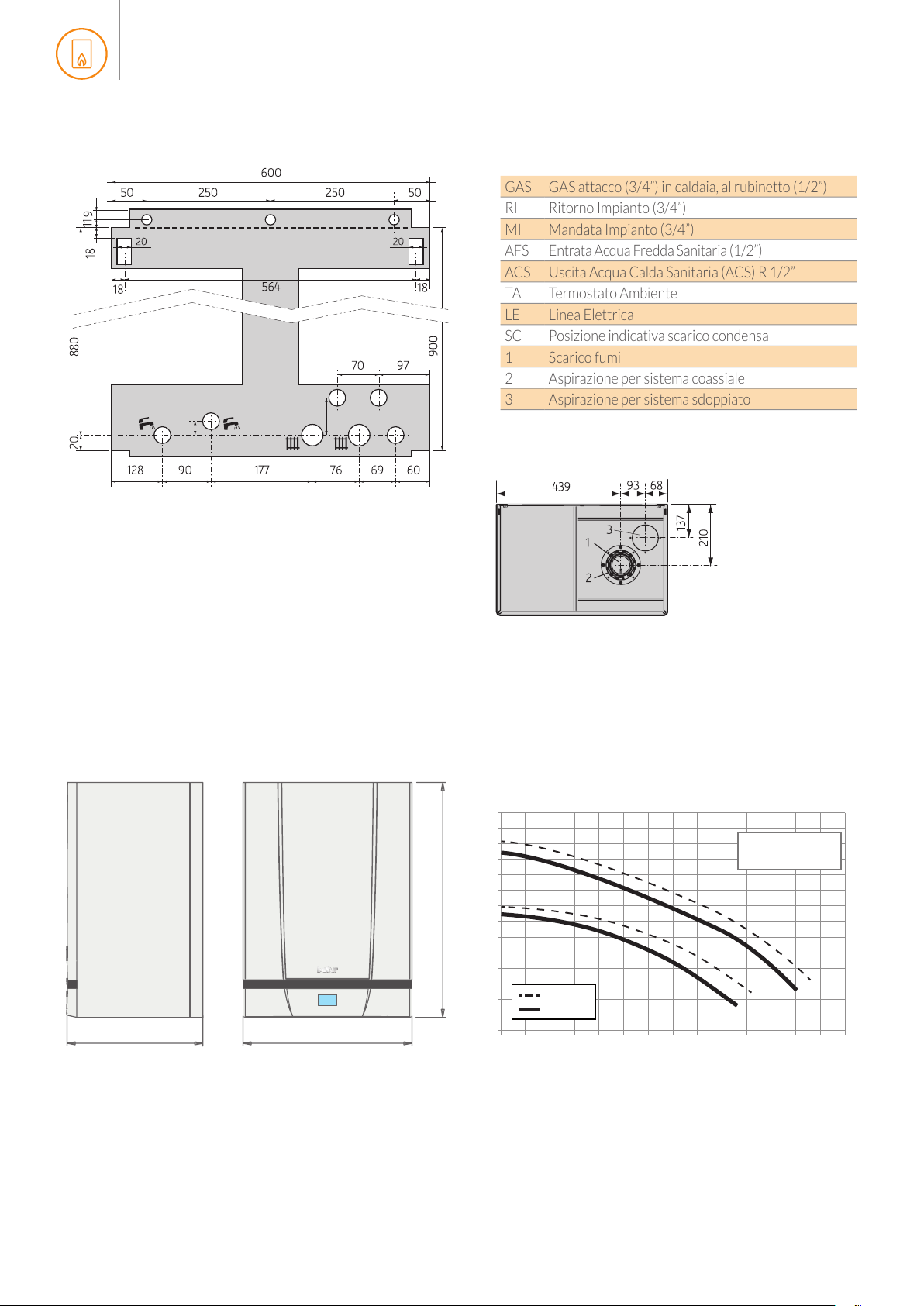

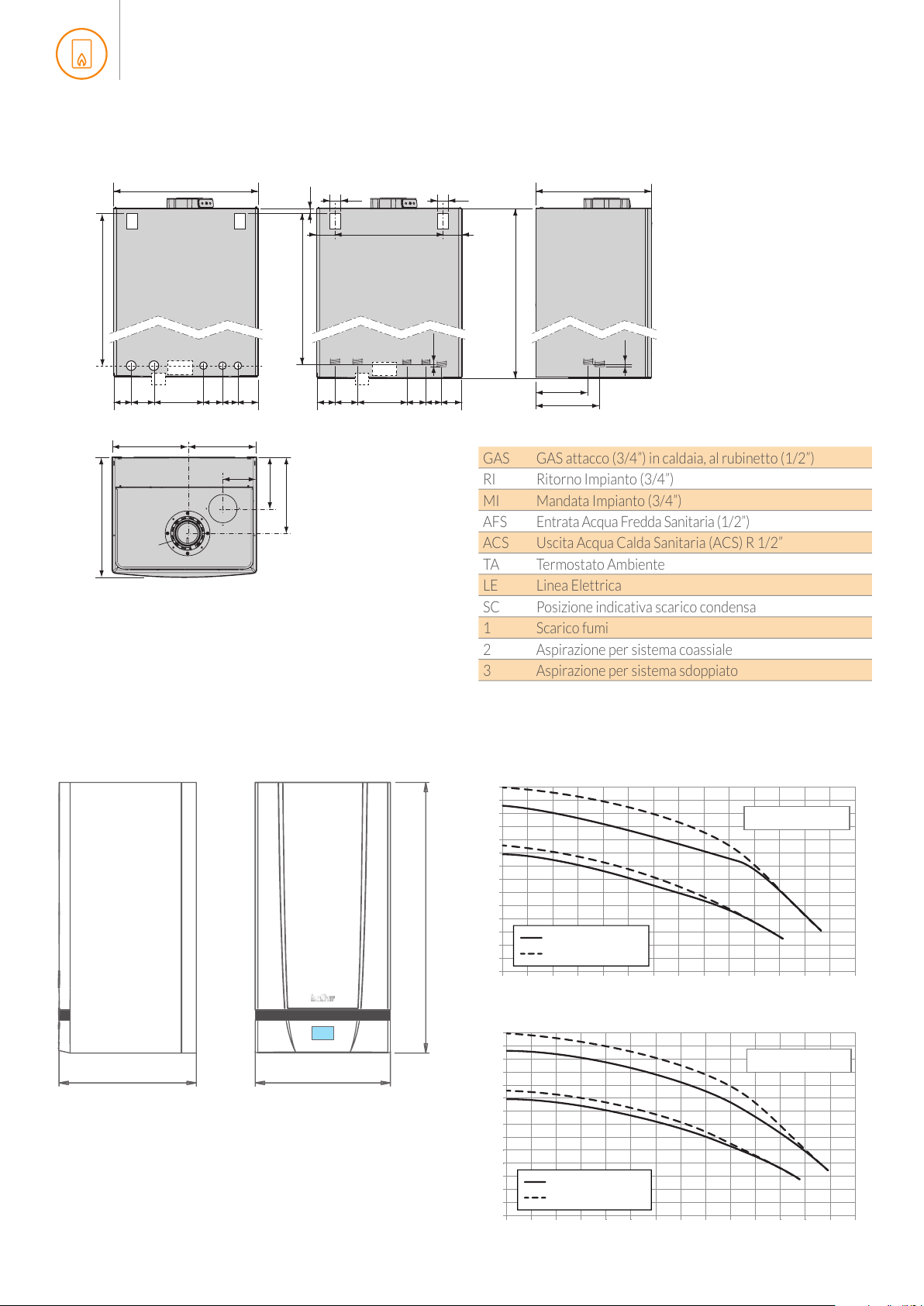

DIMA DI INSTALLAZIONE

Smile CMA K

450

vista frontale

attacchi idraulici

a muro con kit

780

58 72 1456 3

raccordi

RIRIMIMIACS AFS GAS

TA/LE

vista lato superiore

400

67 45

218232

120

748

378

vista frontale

attacchi idraulici

in caldaia

837

400

vista laterale

sinistra

*) Nota: le quote differiscono perchè il tubo “kit raccordi originali” è sago-

170

238

RI MI

SCSC

ACS AFS

TA/LE

GAS

05768 55412785

167

170

GAS

mato orrizzontalmente per agevolare l’installazione del rubinetto gas.

DIMENSIONI DI INGOMBRO

400

450

DIAGRAMMA PORTATA-PREVALENZA DISPONIBILE ALL’IMPIANTO

837

0 200 400 1000 1200 600 800 1400

by-pass auto by-pass chiuso

0 200 400 1000 1200 600 800 1400

Mod. 29 K

SMILE CMA 29 K

Le curve rappresentate

MIN

SMILE CMA 35 K

MIN

MAX

Page 14

CALDAIE MURALI A CONDENSAZIONE

SMILE CAB K

CALDAIA MURALE A CONDENSAZIONE PER RISCALDAMENTO E PRODUZIONE ACS CON BOLLITORE

DETRAZIONE DEL 50%

DETRAZIONE DEL 65%

CONTO TERMICO PER PUBBLICA AMMINISTRAZIONE

FUNZIONE CALDO SUBITO

Classe Energetica

Classe Energetica ACS

Mod. CAB 29 K: XXL Mod. CAB 35 K: XXL

da 2,6 a 33 kW

PLUS:

> Classe Energetica Riscaldamento: A. > Classe Energetica Acqua Calda Sanitaria: XXL - A. > Riscaldamento e produzione acqua calda sanitaria con

bollitore INOX da 60 litri.

> Modulazione continua di amma sia in riscaldamento che

in sanitario.

> Accensione elettronica. > Bruciatore a premiscelazione. > Camera di combustione spiroidale in acciaio INOX stagna. > Certicata per essere installata anche all’esterno in luogo

parzialmente protetto.

> Potenza utile 30÷50°C:

Smile CAB 29 K 2,6 ÷ 26 kW; Smile CAB 35 K 3,4 ÷ 33 kW.

CIRCOLATORE MODULANTE

APP CONTROLLO CALDAIA

Page 15

CALDAIE MURALI A CONDENSAZIONE

CARATTERISTICHE TECNICHE

• Gruppo termico di tipo C.

• Corpo caldaia in acciaio inossidabile;

• Bruciatore ad aria sofata a premiscelazione totale a

bassissime emissioni di NOx e CO.

• Rendimento energetico secondo Regolamento

813/2013/UE.

• Classe 6 NOx secondo UNI EN 15502-1.

• Modulazione totale dal 10 al 100 % sia in riscaldamento

che in sanitario.

• Funzionamento a temperatura scorrevole (con sonda

climatica inserita).

• Scheda elettronica a microprocessore di controllo e

accensione.

• Gruppo idraulico integrato comprendente:

- valvola deviatrice a tre vie elettrica per commutazione

in sanitario/riscaldamento;

- by-pass automatico sulle tubazioni;

- valvola di sicurezza.

• Circolatore ad alta prevalenza modulante (ErP) dotato di

camera di separazione aria e valvola automatica di sato

aria.

• Filtro a Y su ritorno impianto.

• Carico automatico a bordo.

• Vaso d’espansione riscaldamento da 10 lt.

• Grado di protezione IPX5D.

• Flangia d’ispezione bollitore.

• Coibentazione in polistirolo alta densità.

• Anodo al magnesio nell’accumulo.

• Livello di potenza sonora (57 dB).

• Attacco ricircolo sanitario (tappo “1/2”).

• Vaso d’espansione sanitario 2 lt.

• Bollitore verticale da 60 lt.

• Kit trasformazione funzionamento a GPL.

DISPLAY SMILE CAB...K

Regolazione della temperatura

di riscaldamento

Pulsante di Accensione/Spegnimento

Pulsante per il controllo dei dati di funzionamento

Reset

per il riavvio della caldaia

Regolazione della temperatura

dell’Acqua Calda Sanitaria

Timer per l’Acqua Calda Sanitaria

Pulsante Plus “Caldo Subito” per una prestazione

immediata

TASTO PLUS “CALDO SUBITO” E TIMER DI REGOLAZIONE SANITARIO

Smile CAB K è dotata di un sistema specico

progettato per l’attivazione dell’erogazione immediata dell’acqua calda sanitaria, a tutto

vantaggio del comfort di utilizzo.

E’ possibile inoltre, tramite il timer di regolazione, programmare in quali orari si necessita di acqua calda sanitaria immediatamente disponibile, ottimizzando al massimo il consumo di energia per la produzione della stessa.

Page 16

CALDAIE MURALI A CONDENSAZIONE |

Dati tecnici

Smile CAB K

MODELLO SMILE CAB

Codice 82000610 82000620

Certicazione CE 0476 CQ 1281 0476 CQ 1281

Categoria II2H3P II2H3P

Portata termica Massima kW 26,00 33,00

Portata termica Minima kW 2,60 3,40

Potenza termica Max (60/80°C)* kW 25,10 32,00

Potenza termica Min (60/80°C)* kW 2,50 3,20

Potenza termica Max (30/50°C)* kW 27,20 34,70

Potenza termica Min (30/50°C)* kW 2,70 3,60

Classe NOX 6 6

RENDIMENTO MISURATO

Rendimento nominale a 60/80°C* % 96,60 97,00

Rendimento nominale a 30/50°C* % 104,70 105,10

Rendimento al 30% a Qa NCV a 30°C* % 107,60 107,60

DATI RISCALDAMENTO

Classe di efcenza energetica stagionale di riscaldamento ambiente A A

Vaso espansione riscaldamento I 10 10

Pressione max esercizio bar 3 3

DATI SANITARIO

Classe di efcenza energetica stagionale di riscaldamento dell’acqua A A

Prolo di carico dichiarato XXL XXL

Portata specifica (EN625) l/min 16 17

Capacità Bollitore l 60 60

Vaso espansione sanitario l 2 2

CARATTERISTICHE ELETTRICHE

Tensione alimentazione (-15%/+10%)/frequenza alimentazione V/Hz 230/50 230/50

Potenza assorbita W 100 100

Grado protezione IPX5D IPX5D

CARATTERISTICHE DIMENSIONALI

Larghezza/Altezza/Profondità mm 600/900/425 600/900/425

Peso kg 59 60

COLLEGAMENTI

Ø scarico separato mm 60-80 60-80

Ø aspirazione separata mm 60-80 60-80

Ø coassiale mm 60/100 60/100

UM 29 K 35 K

*) Temperatura ritorno/Temperatura mandata; NCV = potere calorico inferiore (= Hi)

Page 17

1.400

prevalenza (m H2O)

CALDAIE MURALI A CONDENSAZIONE |

DIMA DI INSTALLAZIONE

Smile CAB K

ACS

DIMENSIONI DI INGOMBRO

AFS

TA LE

GAS

DIAGRAMMA PORTATA-PREVALENZA DISPONIBILE ALL’IMPIANTO

Le curve rappresentate

sono riferite alla prevalenza

disponibile all'impianto.

425

600

900

0 200 400 600 800 1.000 1.200

Smile CAB 35 K Smile CAB 29 K

MIN

MAX

portata (l/h)

Page 18

CALDAIE A BASAMENTO A CONDENSAZIONE

SMILE

TK 35 B

CALDAIA A BASAMENTO PER RISCALDAMENTO E PRODUZIONE ACS CON BOLLITORE

DETRAZIONE DEL 50%

DETRAZIONE DEL 65%

CONTO TERMICO PER PUBBLICA AMMINISTRAZIONE

Classe Energetica

Classe Energetica ACS

Mod. TK 35 B: XXL

da 3,4 a 33 kW

PLUS:

> Classe Energetica Riscaldamento: A. > Classe Energetica Acqua Calda Sanitaria: XXL - B. > Riscaldamento e produzione acqua calda sanitaria con

bollitore INOX da 120 litri.

> Modulazione continua di amma sia in riscaldamento che

in sanitario.

> Bruciatore a premiscelazione doppio. > Predisposta per il ricircolo sanitario. > Camera di combustione spiroidale in acciaio INOX

stagna.

> Potenza utile 30÷50°C:

Smile TK 35 B 3,6 ÷ 34,7 kW.

FUNZIONE CALDO SUBITO

CIRCOLATORE MODULANTE

APP CONTROLLO CALDAIA

Page 19

CALDAIE A BASAMENTO A CONDENSAZIONE

CARATTERISTICHE TECNICHE

• Gruppo termico di tipo C.

• Corpo caldaia in acciaio inossidabile.

• Bruciatore ad aria sofata a premiscelazione totale a

bassissime emissioni di NOx e CO.

• Rendimento energetico secondo Regolamento

813/2013/UE.

• Classe 6 NOx secondo UNI EN 15502-1.

• Modulazione totale dal 10 al 100 % sia in riscaldamento

che in sanitario.

• Funzionamento a temperatura scorrevole (con sonda

climatica inserita).

• Scheda elettronica a microprocessore di controllo e

accensione.

• Gruppo idraulico integrato comprendente:

- valvola deviatrice a tre vie elettrica per commutazione

in sanitario/riscaldamento;

- by-pass automatico sulle tubazioni;

- valvola di sicurezza.

• Circolatore ad alta prevalenza modulante (ErP) dotato di

camera di separazione aria e valvola automatica di sato

aria.

• Filtro a Y su ritorno impianto.

• Carico automatico a bordo.

• Vaso d’espansione riscaldamento da 12 lt.

• Grado di protezione IPX5D.

• Flangia d’ispezione bollitore.

• Coibentazione in polistirolo alta densità.

• Anodo al magnesio nell’accumulo.

• Livello di potenza sonora (57 dB).

• Kit ricircolo sanitario (optional).

• Sportello ispezione raccordi idraulici.

• Vaso d’espansione sanitario 5 lt.

• Bollitore verticale da 120 lt.

• Kit trasformazione funzionamento a GPL.

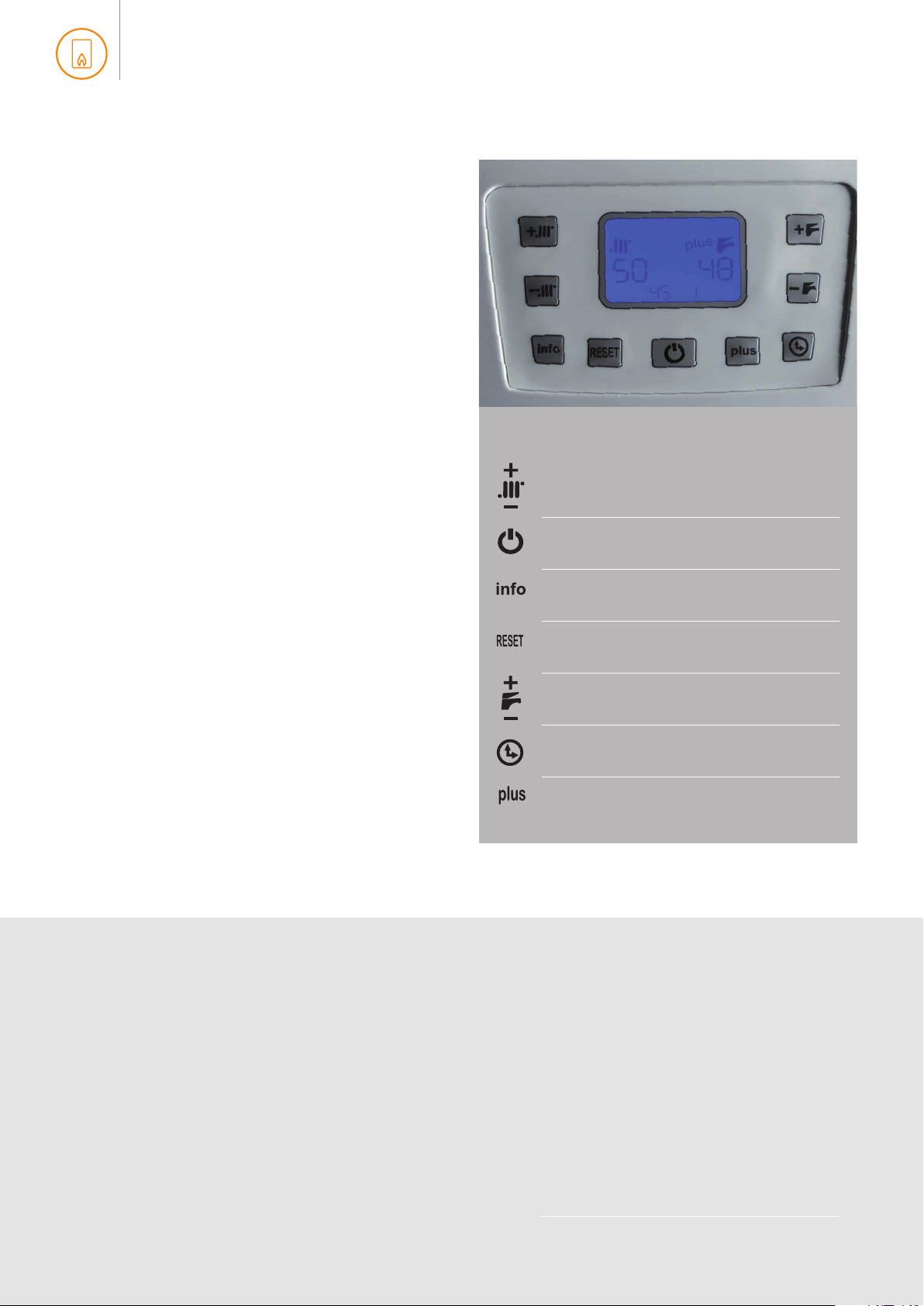

DISPLAY SMILE TK 35 B

Regolazione della temperatura

di riscaldamento

Pulsante di Accensione/Spegnimento

Pulsante per il controllo dei dati di funzionamento

Reset

per il riavvio della caldaia

Regolazione della temperatura

dell’Acqua Calda Sanitaria

Timer per l’Acqua Calda Sanitaria

Tasto Plus “Caldo Subito”

per una prestazione immediata

TASTO PLUS “CALDO SUBITO” E TIMER DI REGOLAZIONE SANITARIO

Smile TK 35 B è dotata di un sistema specico

progettato per l’attivazione dell’erogazione immediata dell’acqua calda sanitaria, a tutto

vantaggio del comfort di utilizzo.

Page 20

CALDAIE A BASAMENTO A CONDENSAZIONE |

Dati tecnici

Smile TK 35 B

MODELLO SMILE TK

Codice 82000430

Certicazione CE 0476 CA 1281

Categoria II2H3P

Portata termica Massima kW 33,00

Portata termica Minima kW 3,40

Potenza termica Max (60/80°C)* kW 32,00

Potenza termica Min (60/80°C)* kW 3,20

Potenza termica Max (30/50°C)* kW 34,70

Potenza termica Min (30/50°C)* kW 3,60

Classe NOX 6

RENDIMENTO MISURATO

Rendimento nominale a 60/80°C* % 97,00

Rendimento nominale a 30/50°C* % 105,10

Rendimento al 30% a Qa NCV a 30°C* % 107,60

DATI RISCALDAMENTO

Classe di efcenza energetica stagionale di riscaldamento ambiente A

Vaso espansione riscaldamento I 12

Pressione max esercizio bar 3

DATI SANITARIO

Classe di efcenza energetica stagionale di riscaldamento dell’acqua B

Prolo di carico dichiarato XXL

Portata specifica (EN625) l/min 22

Capacità Bollitore l 120

Vaso espansione sanitario l 5

Pressione max esercizio bar 8

CARATTERISTICHE ELETTRICHE

Tensione alimentazione (-15%/+10%)/frequenza alimentazione V/Hz 230/50

Potenza assorbita W 100

Grado protezione IPX5D

CARATTERISTICHE DIMENSIONALI

Larghezza/Altezza/Profondità mm 600/1765/600

Peso kg 149

COLLEGAMENTI

Ø scarico separato mm 60-80

Ø aspirazione separata mm 60-80

Ø coassiale mm 60/100

UM 35 B

*) Temperatura ritorno/Temperatura mandata; NCV = potere calorico inferiore (= Hi)

Page 21

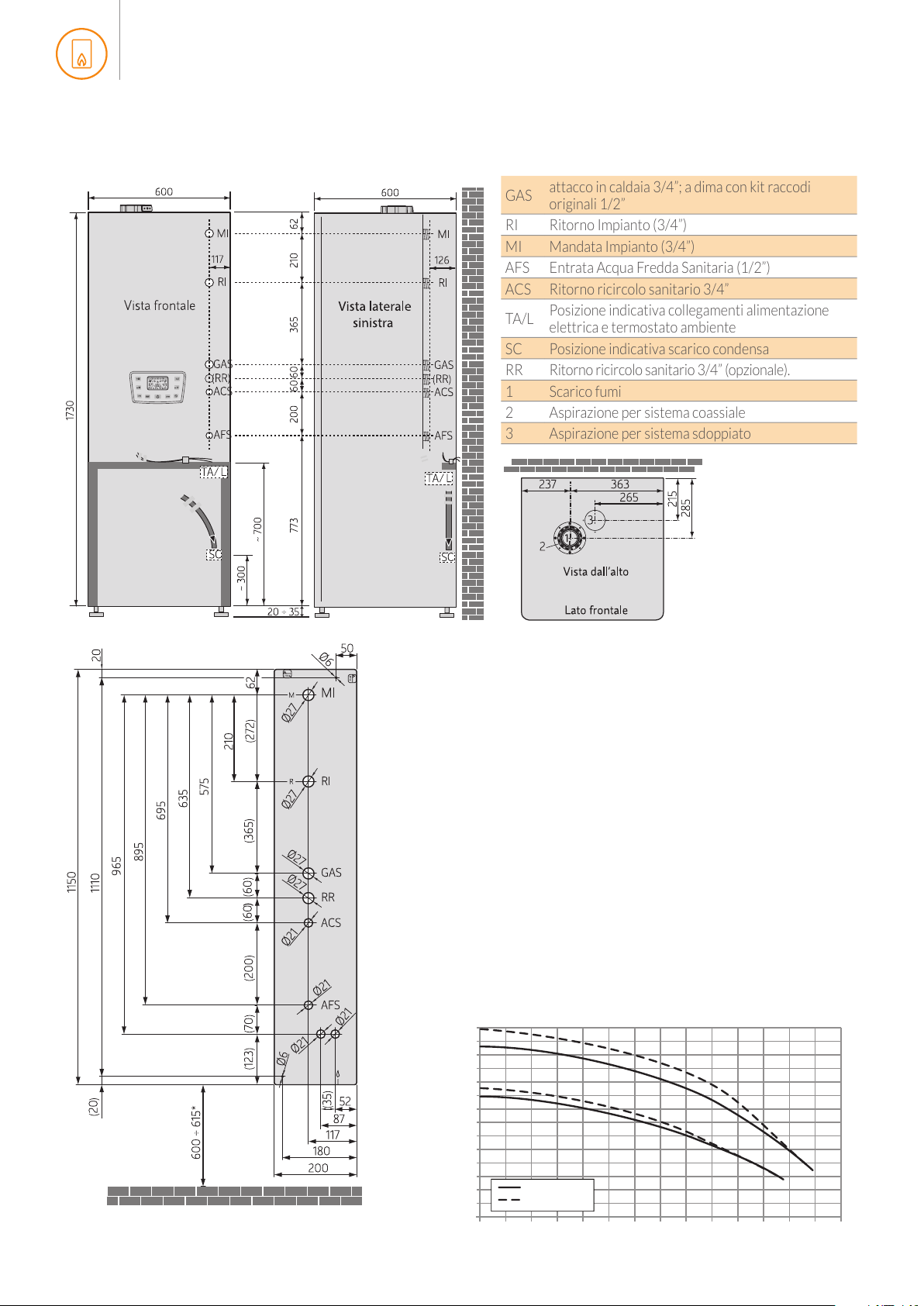

GAS

attacco in caldaia 3/4”; a dima con kit raccodi

originali 1/2” RI Ritorno Impianto (3/4”) MI Mandata Impianto (3/4”) AFS Entrata Acqua Fredda Sanitaria (1/2”) ACS Ritorno ricircolo sanitario 3/4”

TA/L

Posizione indicativa collegamenti alimentazione

elettrica e termostato ambiente SC Posizione indicativa scarico condensa RR Ritorno ricircolo sanitario 3/4” (opzionale). 1 Scarico fumi 2 Aspirazione per sistema coassiale 3 Aspirazione per sistema sdoppiato

1400

prevalenza (m H

CALDAIE A BASAMENTO A CONDENSAZIONE |

DIMA DI INSTALLAZIONE

Smile TK 35 B

DIAGRAMMA PORTATA-PREVALENZA DISPONIBILE ALL’IMPIANTO

0 200

MIN

by-pass auto by-pass chiuso

400 600 800 1000 1200

MAX

portata (l/h)

Page 22

CALDAIE A BASAMENTO A CONDENSAZIONE

SMILE SOLAR

TK B

CALDAIA A BASAMENTO A

CONDENSAZIONE PRODUZIONE ACS E PREDISPOSIZIONE A PANNELLO SOLARE

DETRAZIONE DEL 50%

DETRAZIONE DEL 65%

CONTO TERMICO PER PUBBLICA AMMINISTRAZIONE

FUNZIONE CALDO SUBITO

Classe Energetica

Classe Energetica ACS

Mod. TK 19 B: XXL Mod. TK 35 B: XXL

da 1,7 a 33 kW

PLUS:

> Classe Energetica Riscaldamento: A. > Classe Energetica Acqua Calda Sanitaria: XXL - B. > Riscaldamento e produzione acqua calda sanitaria con

bollitore da 200 litri.

> Modulazione continua di amma sia in riscaldamento che

in sanitario.

> Bruciatore a premiscelazione rapporto 1-10. > Predisposta per il ricircolo sanitario. > Camera di combustione spiroidale in acciaio INOX stagna. > Potenza utile 30÷50°C:

Smile Solar TK 19 B 1,8 ÷ 18,8 kW; Smile Solar TK 35 B 3,6 ÷ 34,7 kW.

CIRCOLATORE MODULANTE

Page 23

CALDAIE A BASAMENTO A CONDENSAZIONE

CARATTERISTICHE TECNICHE

• Gruppo termico di tipo C.

• Corpo caldaia in acciaio inossidabile.

• Bruciatore ad aria sofata a premiscelazione totale a

bassissime emissioni di NOx e CO.

• Rendimento energetico secondo Regolamento

813/2013/UE.

• Classe 6 NOx secondo UNI EN 15502-1.

• Modulazione totale dal 10 al 100 % sia in riscaldamento

che in sanitario.

• Funzionamento a temperatura scorrevole (con sonda

climatica inserita).

• Scheda elettronica a microprocessore di controllo e

accensione.

• Gruppo idraulico integrato comprendente:

- valvola deviatrice a tre vie elettrica per commutazione

in sanitario/riscaldamento;

- by-pass automatico sulle tubazioni;

- valvola di sicurezza.

• Circolatore ad alta prevalenza modulante (ErP) dotato di

camera di separazione aria e valvola automatica di sato aria.

• Filtro a Y su ritorno impianto.

• Carico automatico a bordo.

• Vaso d’espansione riscaldamento da 12 lt.

• Grado di protezione IPX5D.

• Flangia d’ispezione bollitore.

• Coibentazione in polistirolo alta densità.

• Anodo al magnesio nell’accumulo.

• Livello di potenza sonora (57 dB).

• Attacco ricircolo sanitario (optional).

• Sportello ispezione raccordi idraulici.

• Pompa circuito solare a basso consumo (ErP).

• Vaso d’espansione sanitario 11 lt.

• Vaso d’espansione circuito solare 18 lt.

• Bollitore verticale da 200 lt. a doppio serpentino smaltato.

• Gruppo idraulico solare integrato a bordo caldaia.

• Kit trasformazione funzionamento a GPL, escluso modello

TK 19 B.

DISPLAY SMILE SOLAR TK ..... B

Regolazione della temperatura

di riscaldamento

Pulsante di Accensione/Spegnimento

Pulsante per il controllo dei dati di funzionamento

Reset per il riavvio

della caldaia

Regolazione della temperatura

dell’Acqua Calda Sanitaria

Timer per l’Acqua Calda Sanitaria

Tasto Plus “Caldo Subito” per una

prestazione immediata

TASTO PLUS “CALDO SUBITO” E TIMER DI REGOLAZIONE SANITARIO

Smile Solar TK B è dotata di un sistema specico

progettato per l’attivazione dell’erogazione immediata dell’acqua calda sanitaria, a tutto

vantaggio del comfort di utilizzo.

FACILITÀ D’INSTALLAZIONE E MANUTENZIONE

Smile Solar TK B è compatta e veloce da montare, inoltre gruppo, centralina, sonda e valvola vaso di espansione. Occorre solo collegare il pannello solare.

PRONTA PER ESSERE COLLEGATA AL PANNELLO SOLARE, NON OCCORRE ALTRO

Smile Solar TK B è compatta e veloce da montare,

inoltre è stata progettata per favorire una

manutenzione semplice ed accurata: tutti i componenti

sono accessibili e facilmente raggiungibili.

Page 24

CALDAIE A BASAMENTO A CONDENSAZIONE |

Dati tecnici

Smile Solar TK .... B

MODELLO SMILE SOLAR TK

Codice 82000530 82000540

Certicazione CE 0476 CQ 1281 0476 CQ 1281

Categoria II2H3P II2H3P

Portata termica Massima kW 17,80 33,00

Portata termica Minima kW 1,70 3,40

Portata termica Max (60/80°C)* kW 17,10 32,00

Portata termica Min (60/80°C)* kW 1,60 3,20

Portata termica Max (30/50°C)* kW 18,80 34,70

Portata termica Min (30/50°C)* kW 1,80 3,60

Classe NOX 6 6

RENDIMENTO MISURATO

Rendimento nominale a 60/80°C* % 96,20 97,00

Rendimento nominale a 30/50°C* % 105,60 105,10

Rendimento al 30% a Qa NCV a 30°C* % 107,50 107,60

DATI RISCALDAMENTO

Classe di efcenza energetica stagionale di riscaldamento ambiente A A

Vaso espansione riscaldamento I 12 12

Pressione max esercizio bar 3 3

DATI SANITARIO

Classe di efcenza energetica stagionale di riscaldamento dell’acqua B B

Prolo di carico dichiarato XXL XXL

Portata specifica (EN625) l/min 22 24

Capacità Bollitore l 200 200

Vaso espansione sanitario l 11 11

Pressione max esercizio bar 8 8

CARATTERISTICHE ELETTRICHE

Tensione alimentazione (-15%/+10%)/frequenza alimentazione V/Hz 230/50 230/50

Potenza assorbita W 95 100

Grado protezione IPX5D IPX5D

CARATTERISTICHE DIMENSIONALI

Larghezza/Altezza/Profondità mm 600/1980/750 600/1980/750

Peso kg 190 192

COLLEGAMENTI

Ø scarico separato mm 60-80 60-80

Ø aspirazione separata mm 60-80 60-80

Ø coassiale mm 60/100 60/100

UM 19 B 35 B

*) Temperatura ritorno/Temperatura mandata; NCV = potere calorico inferiore (= Hi)

Page 25

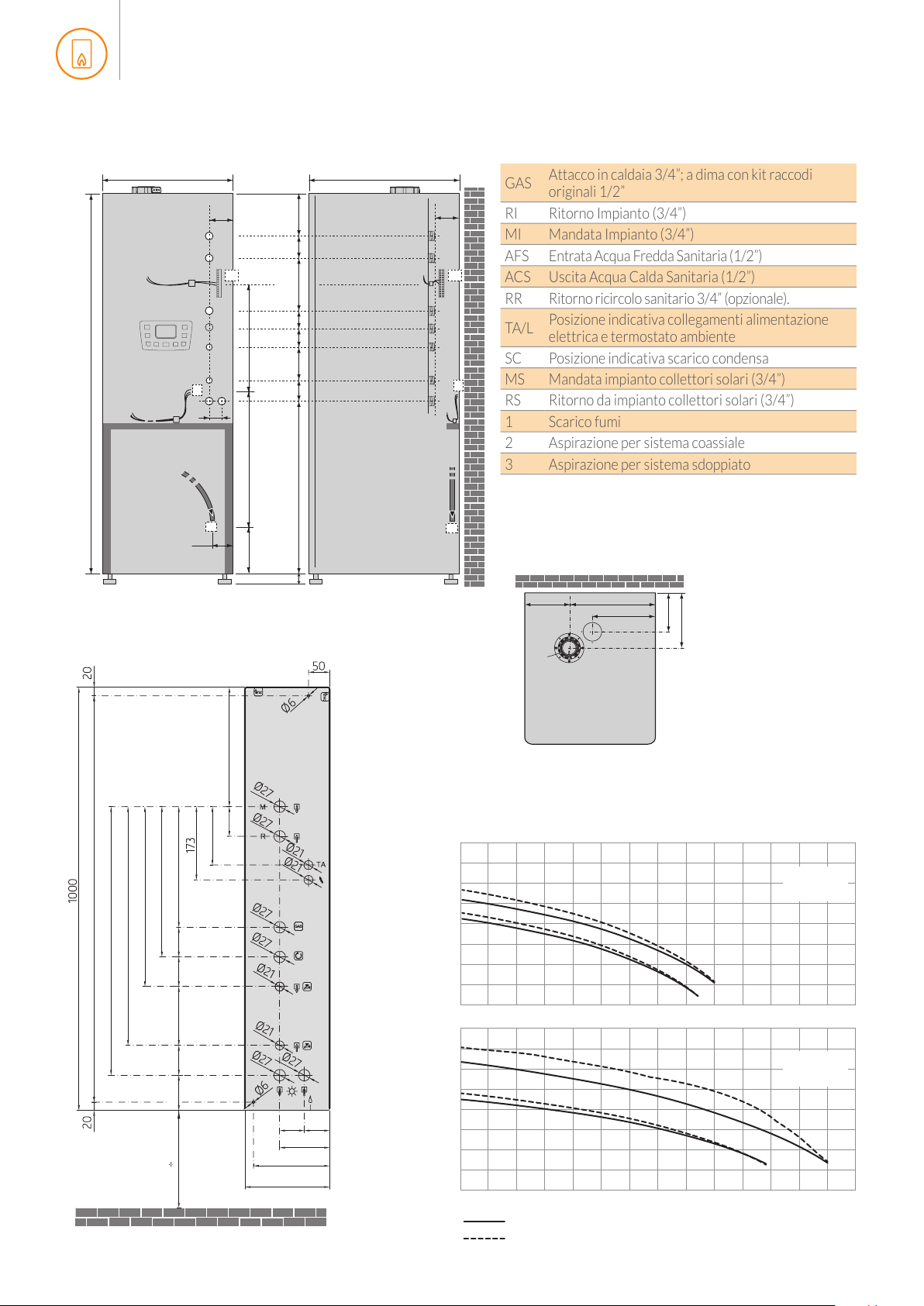

GAS

Attacco in caldaia 3/4”; a dima con kit raccodi

originali 1/2” RI Ritorno Impianto (3/4”) MI Mandata Impianto (3/4”) AFS Entrata Acqua Fredda Sanitaria (1/2”) ACS Uscita Acqua Calda Sanitaria (1/2”) RR Ritorno ricircolo sanitario 3/4” (opzionale).

TA/L

Posizione indicativa collegamenti alimentazione

elettrica e termostato ambiente SC Posizione indicativa scarico condensa MS Mandata impianto collettori solari (3/4”) RS Ritorno da impianto collettori solari (3/4”) 1 Scarico fumi 2 Aspirazione per sistema coassiale 3 Aspirazione per sistema sdoppiato

CALDAIE A BASAMENTO A CONDENSAZIONE |

TA TA

600

750

126

118

~ 380

ACS

GAS

(RR)

GAS

(RR)

vista frontale

DIMA DI INSTALLAZIONE

Smile Solar TK .... B

1980

600

vista frontale

118

TA TA

~ 380

GAS

(RR)

ACS

AFS

MS RS

vista laterale

sinistra

1070 57207512070707041

~ 150

~ 400 ~ 780

20 ÷ 35

lato anteriore

750

126

GAS

(RR)

ACS

AFS

363237

265

215

285

00238 01

70 282

138

285

564

425

355

(70)(70)(139)(70,5)(83,5)

960

634,5

1005 1020*

180

200

60(58)

118

DIAGRAMMA PORTATA-PREVALENZA DISPONIBILE ALL’IMPIANTO

7 6 5 4

prevalenza (m H

3 2 1 0

0 200 400 600 800 1.000 1.200 1.400

7 6 5 4

prevalenza (m H

3 2 1 0

0 200 400 600 800 1.000 1.200 1.400

by-pass auto

by-pass chiuso

vista dall'alto

lato anteriore

TK 19 B

MAX

TK 35 B

portata l/l

Page 26

CALDAIE A CONDENSAZIONE

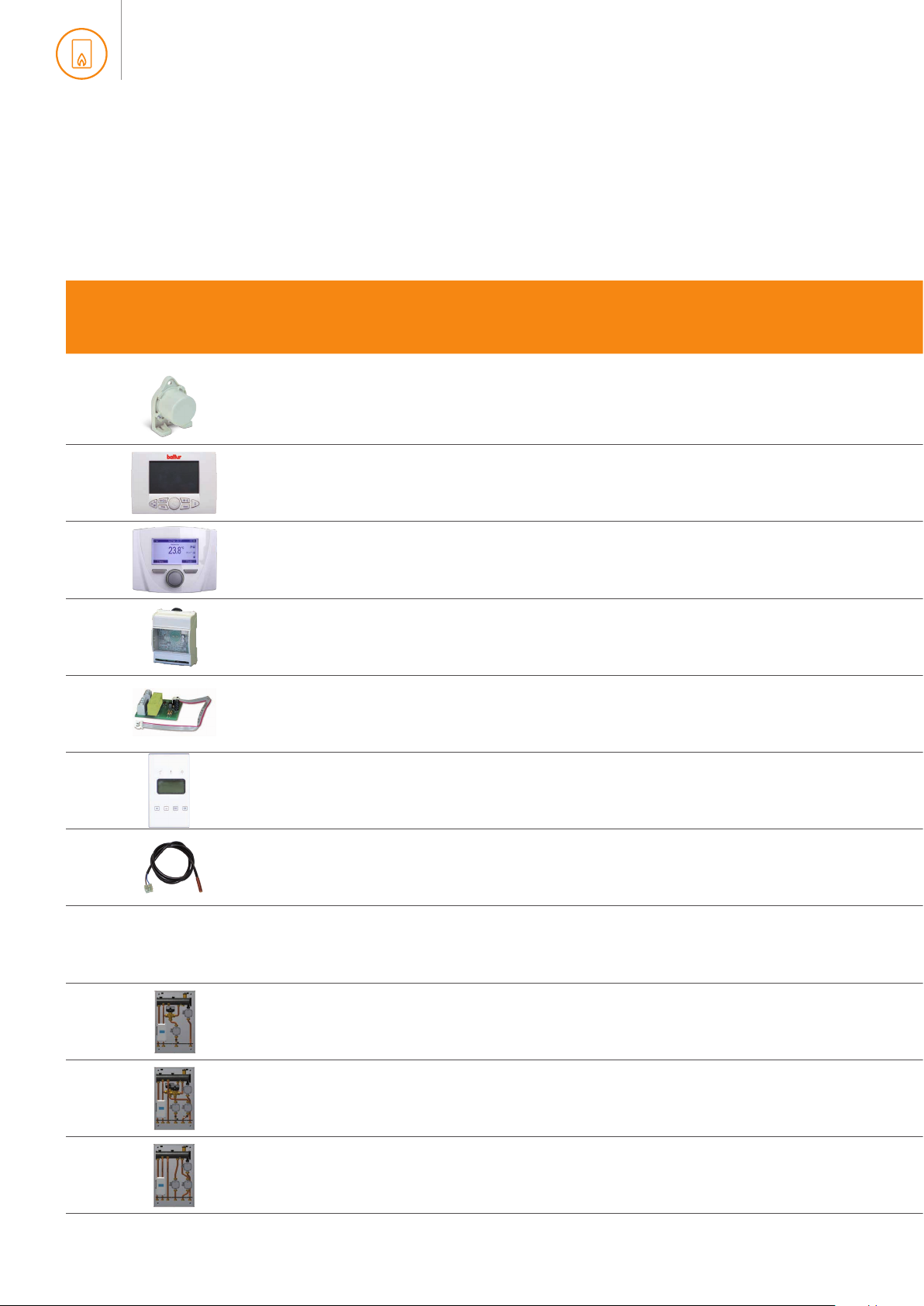

ACCESSORI OPZIONALI

DESCRIZIONE CODICE

SONDA CLIMATICA ESTERNA (necessaria per la termoregolazione)

KIT COMANDO REMOTO 96870201

COMANDO REMOTO PERFECTA

KIT APP MY BALTUR (abbinare SEMPRE il kit comando remoto cod. 96890095)

SCHEDA IMPIANTI ZONA (da usare in abbinamento al kit comando remoto 96870201)

ALPHA MASTER CONTROL (4 sonde + sonda esterna)

96870200

96890095

96870214

96870202

96870212

SONDA COLLETTORE SOLARE (solo in abbinamento ad Alpha Control)

KIT RICIRCOLO SANITARIO SMILE TK - SMILE SOLAR TK (con pompa e termostato)

GRUPPO IDRAULICO CON CENTRALINA (1 zona mix + 1 diretta e/o solare)

GRUPPO IDRAULICO CON CENTRALINA (2 zone mix+1 diretta e/o solare)

GRUPPO IDRAULICO CON CENTRALINA (3 zone dirette e/o solare)

96900290

96870010-12

96870209

96870210

96870211

Page 27

SMILE

CMA 29 K

SMILE

CMA 35 K

SMILE

CAB 29 K

SMILE

CAB 35 K

SMILE

TK 35 B

SMILE

SOLAR

TK 19 B

SMILE

SOLAR

TK 35 B

Page 28

Baltur S.p.A.

Via Ferrarese, 10 - 44042 Cento (FE) - Italy

Tel. 051 684.37.11

[email protected]

Cod. 0001001328 - Ediz. 03/2020 - 1.000 BA

www.baltur.com

I dati riportati su questo catalogo sono da ritenersi indicativi

e non impegnativi; Baltur si riserva la facoltà di apportare modiche

senza obbligo di preavviso.
