Ballu BHP-MW-15 User manual

Руководство
по эксплуатации

Гарантийный талон

Тепловентилятор электрический

BHP-MW-5
BHP-MW-9

Перед началом эксплуатации прибора внимательно
изучите данное руководство и храните его в доступном месте.

Co de-128

2

Содержание

Правила безопасности

3

Содержание

2 Используемые обозначения
3 Правила безопасности
3 Устройство прибора
4

Подготовка изделия к работе

6 Технические характеристики
6 Функции безопасной работы
7 Управление прибором
7 Уход и обслуживание
7 Транспортировка и хранение
8 Поиск и устранение неисправностей
8 Комплектация
8 Срок службы прибора
8 Утилизация прибора
8 Дата изготовления
8 Гарантия
8 Сертификация продукции
9 Приложение
11 Гарантийный талон

Используемые обозначения

ВНИМАНИЕ!

Требования, несоблюдение которых может приве­сти к тяжелой травме или серьезному повреждению
оборудования.

ОСТОРОЖНО!

Требования, несоблюдение которых может привести
к серьезной травме или летальному исходу.

ПРИМЕЧАНИЕ

1. в тексте данной инструкции тепловентилятор может
иметь такие технические названия, как прибор, устрой­ство, аппарат, тепловая пушка, электрообогреватель;

2. если поврежден кабель питания, он должен быть заменен
производителем или авторизованной сервисной служ­бой или другим квалифицированным специалистом, во
избежание серьезных травм;

Свидетельство о приемке

М.П.

3. прибор должен быть установлен с соблюдением суще­ствующих местных норм и правил эксплуатации электри­ческих сетей;

4. производитель оставляет за собой право без предвари­тельного уведомления покупателя вносить изменения в
конструкцию, комплектацию или технологию изготовле­ния изделия с целью улучшения его свойств;

5. в тексте и цифровых обозначениях инструкции могут
быть допущены опечатки;

6. если после прочтения инструкции у Вас останутся вопро­сы по эксплуатации прибора, обратитесь к продавцу или
в специализированный сервисный центр для получения
разъяснений;

7. на изделии присутствует этикетка, на которой указаны
технические характеристики и другая полезная инфор­мация о приборе.

Правила безопасности

ВНИ МА НИЕ!

• При эксплуатации тепловентилятора соблюдайте

общие правила безопасности при пользовании
электроприборами.

• Электрообогреватель является электрическим при-

бором и, как всякий прибор, его необходимо обе­регать от ударов, попадания пыли и влаги.

• Перед эксплуатацией электрообогревателя убеди-

тесь, что электрическая сеть соответствует необ­ходимым параметрам по силе тока и имеет канал
заземления. Прибор должен подключаться к отдель
ному источнику питания с требуемыми параметрами
сети (см. таблицу тех.характеристик).

• Запрещается эксплуатация тепловентилятора без

заземления.

• Запрещается эксплуатация обогревателей в поме-

щениях: с относительной влажностью более 93%,
с взрывоопасной средой; с биологически активной
средой; сильно запыленной средой; со средой вы
зывающей коррозии материалов.

• Во избежание поражения электрическим током не

эксплуатируйте тепловентилятор при появлении
искрения, наличии видимых повреждений кабеля
питания, неоднократном срабатывании термопредо
хранителя. Замену поврежденного кабеля электро­питания должны проводить только квалифициро­ванные специалисты сервисного центра.

• Во избежание поражения электрическим током

запрещается эксплуатация электрообогревателя
в непосредственной близости от ванны, душа или
плавательного бассейна.

• Запрещается длительная эксплуатация тепловенти-

лятора без надзора.

• Перед началом чистки или технического обслужи-

вания, а также при длительном перерыве в работе,
необходимо отключить прибор от питающей сети.

• Подключение обогревателя к питающей сети долж-

но производиться через защитное устройство: ав­томатический выключатель, дифференцированный
автомат. Цепь должна быть снабжена устройством
обеспечивающим гарантированное отключение
прибора от источника питания: пакетный переклю
чатель, силовой разъем и т.п.

• При перемещении прибора соблюдайте особую

осторожность. Не ударяйте и не допускайте его
падения.

• Перед подключением тепловентилятора к электри-

ческой сети проверьте отсутствие повреждений изо­ляции шнура питания, шнур питания не должен быть
пережат тяжелыми предметами.

• Не устанавливайте тепловентилятор на рассто янии

менее 0,3 м. от любых предметов мебели, стен и
элементов обстановки. Также необходи мо выдер
живать расстояние не менее 0,5 м от легковоспла-

меняющихся предметов (синтети ческие материалы,
мебель, шторы и т.п.) и в не посредственной близо
сти от розетки сетевого электроснабжения.

• Не накрывайте тепловентилятор и не ограничи-

вайте движение воздушного потока на входе и вы­ходе воздуха.

• Во избежание ожогов, во время работы тепловен-

тилятора в режиме нагрева, не прикасайтесь к на­ружной поверхности в месте выхода воздушного
потока.

• Во избежание травм не снимайте кожух с корпуса

прибора.

• Не используйте прибор не по его прямому назна-

чению (сушка одежды и т.п.).

-

• Не пытайтесь самостоятельно отремонтировать

прибор. Обратитесь к квалифицированному спе­циалисту.

• Тепловентилятор не предназначен для использо-

вания лицами (включая детей) с пониженными фи­зическими, психическими или умственными спо­собностями или при отсутствии у них опыта или
знаний, если они не находятся под контролем или

­не проинструктированы об использовании прибо-

ра лицом, ответственным за их безопасность.

• Дети должны находиться под присмотром для не-

допущения игры с прибором.

• После транспортирования при отрицательных

­температурах необходимо выдержать тепловен-

тилятор в помещении, где предполагается его
эксплуатация, без включения в сеть не менее 2-х
часов.

• После длительного хранения или перерыва в ра-

боте первое включение тепловентилятора не про­изводить в режиме полного нагрева.

• При длительных перерывах в работе рекомендует-

ся обесточивать прибор вынимая вилку из розетки
или выключая автоматы.

• Тепловентилятор предназначен для эксплуатации

в районах с умеренным и холодным климатом
в помещениях с температурой от -10 до + 40 °С и
относительной влажности до 93% (при темпера­туре + 25 °С) в условиях, исключающих попада­ния на него капель брызг, а также атмосферных
осадков.

-

Устройство прибора

Несущая конструкция тепловентилятора (Рис.1)
состоит из корпуса (2) крышки (1). На лицевой
части расположена решётка (4). Прибор крепится
на стену при помощи кронштейна настенного (5)
и имеет возможность поворота. Угол поворота
фиксируется винтами-барашками (3). Управление
прибором производится при помощи пульта (7).
Вентилятор (6) затягивает воздух через отверстия
воздухозаборной решетки. Воздушный поток, втя

-

нутый вентилятором в корпус, проходя между пет-

-

-

Подготовка изделия к работе

4

Подготовка изделия к работе

5

лями трубчатых электронагревательных элемен­тов, нагревается и подается в помещение через
отверстия воздуховыпускной решетки (4).

2

1

4

3

5

6

7

Рис. 1 - Состав прибора

1. Крышка

2. Корпус

3. Винт-фиксатор

4. Решетка

5. Кронштейн настенный

6. Вентилятор

7. Пульт

Подготовка изделия к работе

Приборы BHP-MW-5 и BHP-MW-9 транспортируются
с демонтированным кронштейном настенным. (Рис.2)

Рис. 2 - Расположение прибора и кронштейна на-

стенного в упаковке

Подготовка приборов BHP-MW-5
и BHP-MW-9 к работе в настенном
положении.

Для подвешивания прибора на стену в комплекте по­ставляется кронштейн настенный (Рис.3)

50 мм

50 мм

1

50 мм

Рис. 3 – Кронштейн настенный

Перед подвешиванием на стену (Рис. 4) требуется
установить кронштейн настенный (1) на прибор (3)
совместив отверстия на корпусе прибора и крон­штейне настенном. Для фиксации закрутить по резь­бе винты-фиксаторы (2) (2шт.) (входят в комплект
поставки).

2

3

1

2

Рис. 4 – Установка кронштейна настенного

Монтаж приборов BHP-MW-5 и BHP­MW-9 на стену

1) Установить вертикально друг под другом дюбель­гвозди - 2 шт.
В общем случае, для тепловентилятора Ballu BHP­MW-9 используются дюбели 6х60* мм; для тепловенти
лятора Ballu BHP-MW-5 - 4х60* мм.
Дюбель-гвозди не входят в комплект поставки.

ПРИМЕЧАНИЕ

60*- длину дюбель-гвоздя выбирать в зависимости от
материала и устройства конструкций. Обогреватель
крепится на соответствующие крепёжные элементы,
выбираемые из условия прочности.
Прочность конструкций, на которые крепится обо­греватель, должна быть достаточной, чтобы выдер­живать 5 - кратную массу обогревателя.

2) Подвесить прибор (1) совместив шляпки дюбель­гвоздей (2) (не входят в комплект поставки) с проход­ными отверстиями на кронштейне подвеса (3) (Рис.

5) Сместить в паз для фиксации (4). (Рис. 6)

2

1

3

-

Рис.6 – Паз фиксации на кронштейне подвеса.

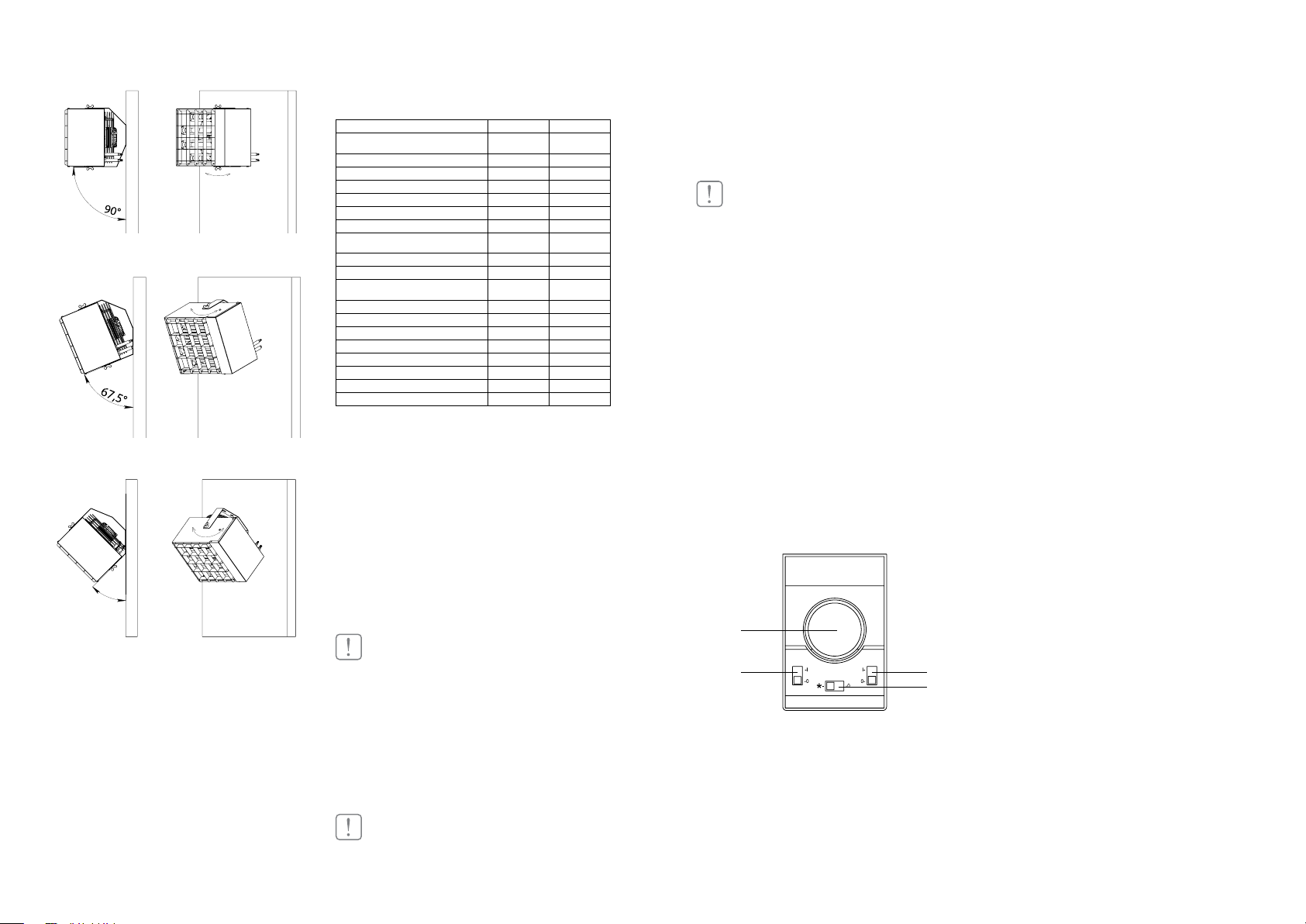

Регулировка приборов BHP-MW-5 и
BHP-MW-9

Приборы имеют широкий спектр регулировок:

• Направление потока под углом 90° с возмож­ностью поворота относительно оси вращения.
(Рис.7)

• Направление потока под углом 22,5° с возмож­ностью поворота относительно оси вращения.
(Рис.8)

• Направление потока под углом 45° с возмож­ностью поворота относительно оси вращения.
(Рис.9)

Для перевода прибора в положение потока 45°

требуется:

1. Снять прибор со стены.

2. Открутить винты-фиксаторы (2) (2шт.)

3. Перевернуть кронштейн настенный (1) на 180°

4. Собрать прибор и установить на стену в обрат­ном порядке.

ВАЖНО: Соблюдайте рабочее положение прибора,

провода подключения к пульту управления и сети
питания должны быть расположены строго в нижнем
углу, в противном случае прибор будет работать не
правильно, что приведет к его поломке.

4

Рис.5 – Монтаж прибора на стену
