Руководство
по эксплуатации
Гарантийный талон
Блоки кондиционеров воздуха
сплит-системы бытовые
BFL/IN-24HN1
BFL/IN-48HN1
BFL/IN-60HN1
Перед началом эксплуатации кондиционера внимательно
изучите данное руководство и храните его в доступном месте.
Manual Ballu BFL.indd 1Manual Ballu BFL.indd 1 15.12.2010 21:27:5015.12.2010 21:27:50
|
BFL/OUT-24HN1
|
BFL/OUT-48HN1
|
BFL/OUT-60HN1
|
|
|
Содержание
2
2 Используемые обозначения
3 Правила безопасности
3 Назначение
4 Устройство кондиционера
5 Панель управления
5 Пульт дистанционного управления
8 Режимы работы
9 Комплектация
10 Технические характеристики
10 Регулирование направленного потока воздуха
11 Уход и чистка кондиционера
12 Устранение неисправностей
12 Примечания
13 Срок эксплуатации
13 Правила утилизации
13 Дата изготовления
13 Сертификация продукции
17 Гарантийный талон
Используемые обозначения
3. Пос ле ус та нов ки кон ди ци о не ра элек три че с кая вил-
ОС ТО РОЖ НО!
Тре бо ва ния, не со блю де ние ко то рых мо жет при вес ти к се рь ез ной трав ме или ле таль но му ис хо ду.
ВНИМАНИЕ!
Тре бо ва ния, не со блю де ние ко то рых мо жет
при ве с ти к тя же лой трав ме или се рь ез но му повреж де нию обо ру до ва ния.
ПРИ МЕ ЧА НИЕ:
1. Ес ли по вреж ден ка бель пи та ния, он дол жен быть
за ме нен про из во ди те лем или ав то ри зо ван ной сервис ной служ бой или дру гим ква ли фи ци ро ванным
спе ци а ли с том, во из бе жа ние се рь ез ных травм.
2. Кон ди ци о нер дол жен быть ус та нов лен с со блю дени ем су ще с т ву ю щих ме ст ных норм и пра вил эксплу а та ции элек три че с ких се тей.
Manual Ballu BFL.indd 2Manual Ballu BFL.indd 2 15.12.2010 21:27:5615.12.2010 21:27:56
ка долж на на хо дить ся в до ступ ном ме с те.
ис прав ные ба та рей ки пуль та долж ны быть за ме не ны.
4. Не
5. Кон ди ци о нер дол жен быть ус та нов лен на до ста точно на деж ных крон штей нах.
6. Производитель оставляет за собой право без
предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или
технологию изготовления изделия с целью улучшения его свойств.
7. В тексте и цифровых обозначениях инструкции могут быть допущены опечатки.
8. Если после прочтения инструкции у Вас останутся
вопросы по эксплуатации прибора, обратитесь к
продавцу или в специализированный сервисный
центр для получения разъяснений.
9. На изделии присутствует этикетка, на которой указаны технические характеристики и другая полезная информация о приборе.
Правила безопасности
3
ВНИ МА НИЕ!
• Мон таж кон ди ци о не ра дол жен осу щест влять ся ква ли фи ци ро ван ны ми спе ци а ли с тами офи ци аль но го ди ле ра.
• Пе ред ус та нов кой кон ди ци о не ра убе дитесь, что па ра ме т ры ме ст ной элек три чес кой се ти со от вет ству ют па ра ме т рам,
ука зан ным на таб лич ке с тех ни че с ки ми
дан ны ми при бо ра.
• Не до пу с ка ет ся ус та нов ка кон ди ци о не ра в
ме с тах воз мож но го скоп ле
ме ня ю щих ся га зов и по ме ще ни ях с по вышен ной влаж но с тью (ван ные ком на ты, зимние са ды).
• Не ус та нав ли вай те кон ди ци о нер вбли зи источ ни ков теп ла.
• Что бы из бе жать силь ной кор ро зии кон ди цио не ра, не ус та нав ли вай те на руж ный блок в
ме с тах воз мож но го по па да ния на не го со леной мор ской во ды.
1. Все ка бе ли и ро зет ки долж ны со от вет ствовать тех ни че с ким ха рак те ри с ти кам при бо ра
и элек три че с кой се ти.
2. Кон ди ци о нер дол жен быть на деж но за зем лен.
ния лег ко во спла-
ОС ТО РОЖ НО!
• Не под клю чай те и не от клю чай те кон ди ци онер от элек три че с кой се ти, вы ни мая вил ку
из ро зет ки, ис поль зуй те кноп ку ВКЛ/ВЫКЛ.
• Не за со вы вай те по сто рон ние пред ме ты в
воз ду хо за бор ные ре шет ки кон ди ци о не ра.
Это опас но, т.к. вен ти ля тор вра ща ет ся с высо кой ско ро с тью.
• На по зво ляй те де тям иг рать с кон ди ци о не ром.
• Не ох лаж дай те и не на гре вай те воз дух в поме ще нии очень силь но ес ли в нем на хо дятся де ти или ин ва ли ды.
Назначение
Прибор предназначен для охлаждения и вентиляции воздуха в бытовых помещениях.
ВНИ МА НИЕ!
• Вни ма тель но про чи тай те эту ин струк цию
пе ред ус та нов кой и экс плу а та ци ей кон ди цио не ра, ес ли у вас воз ник нут во про сы об ращай тесь к офи ци аль но му ди ле ру про из во дите ля.
• Ис поль зуй те при бор толь ко по на зна че нию
ука зан но му в дан ной ин струк ции.
• Не хра ни те бен зин и дру гие ле ту чие и лег ково спла ме ня ю щи е ся жид ко с ти вбли зи кон дици о не ра – это очень опас но!
Manual Ballu BFL.indd 3Manual Ballu BFL.indd 3 15.12.2010 21:27:5615.12.2010 21:27:56
Устройство кондиционера
4

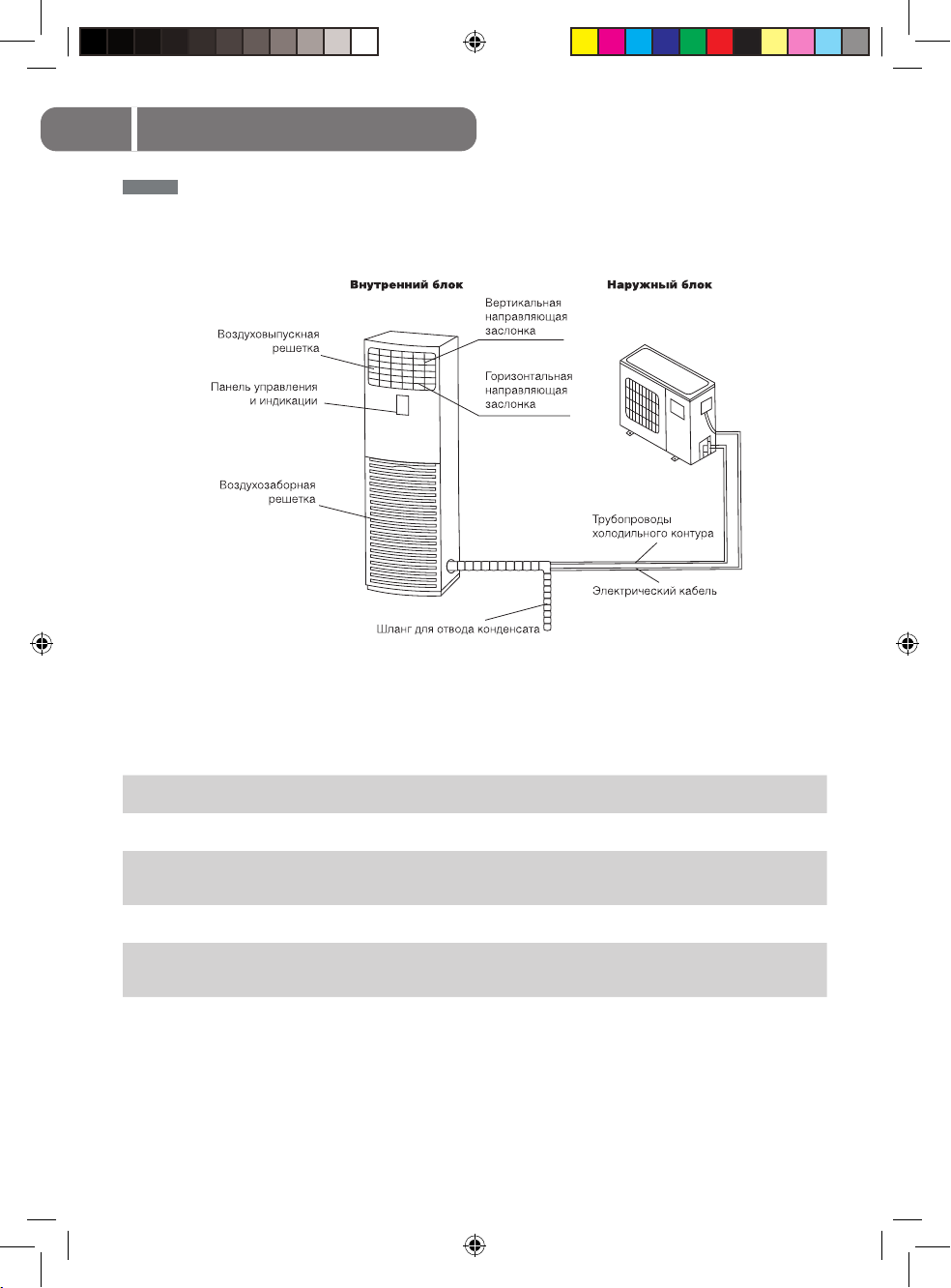

Устройство кондиционера
Кондиционер состоит из внутреннего и наружного блоков.
ПРИМЕЧАНИЕ:
Приобретенный Вами кондиционер может отличаться от кондиционера, схематично изображенного на рисунке.
Воздуховыпускная решетка
Панель управления и индикации с
дисплеем
Воздухозаборная решетка
Шланг отвода конденсата
Трубопроводы холодильного контура
Наружный (конденсаторный) блок
Manual Ballu BFL.indd 4Manual Ballu BFL.indd 4 15.12.2010 21:27:5615.12.2010 21:27:56
Через воздуховыпускную решетку обработанный воздух
поступает в помещение
На панели управления расположены индикаторы и кнопки
управления
Под воздухозаборной решеткой установлен воздушный
фильтр.
Через этот шланг из кондиционера удаляется конденсат
Трубопроводы холодильного контура соединяют внутренний и
наружный блоки и предназначены для циркуляции хладагента
Наружный блок включает в себя компрессор, вентилятор
с электродвигателем, теплообменник и другое
электрооборудование

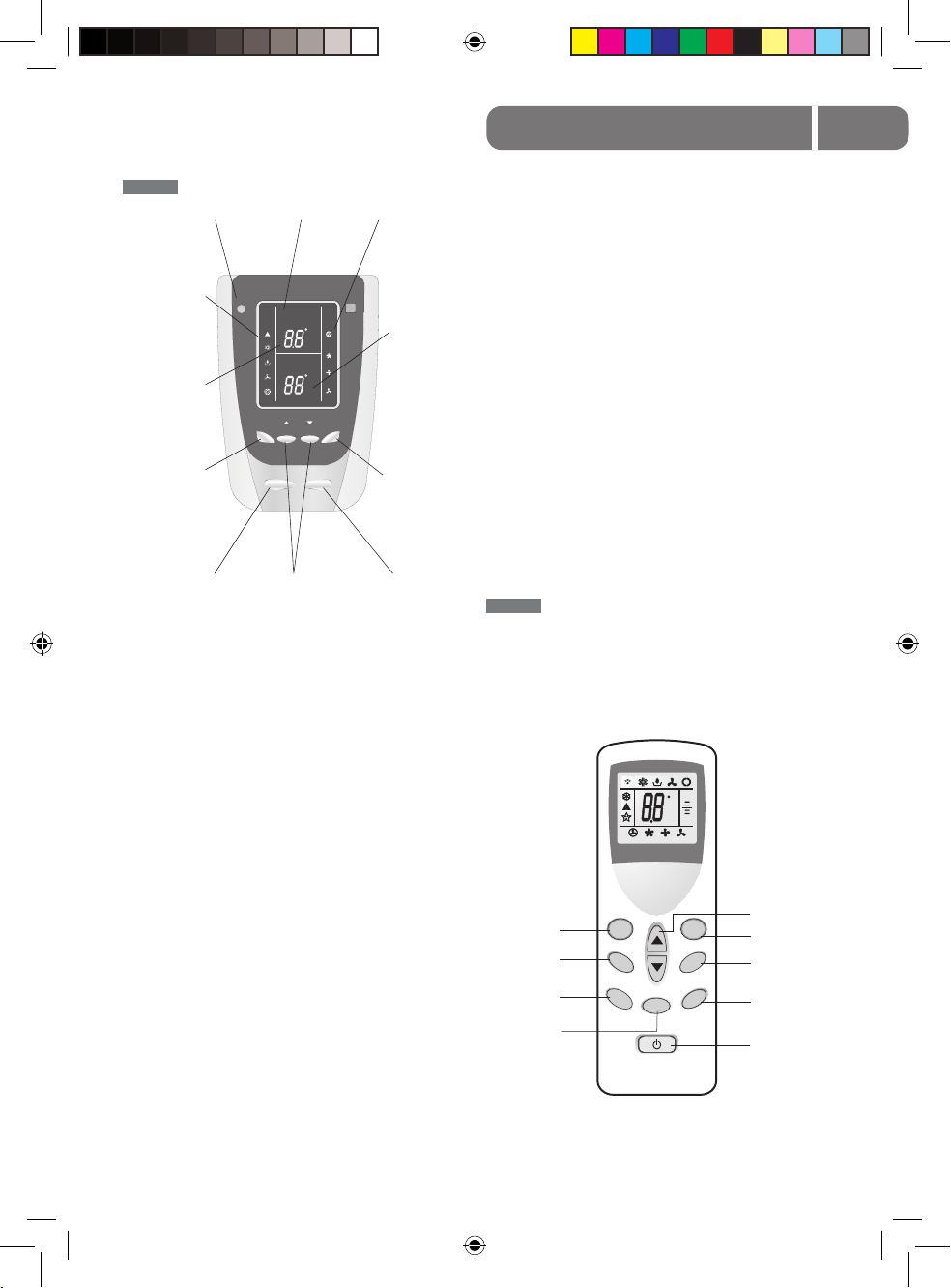

Панель управления
Low
High
5
Панель управления
123
11
10
9
1. Индикатор электропитания.
Данный индикатор загорается при включе-
нии прибора.
2. Дисплей.
На дисплее отражаются: заданная пользо-
вателем температура воздуха, существующая температура воздуха в помещении,
время таймера и режимы работы.
3. Индикатор скорости вращения вентилятора.
Данный индикатор отражает скорость вра-
щения вентилятора внутреннего блока: автоматическая, высокая, средняя, низкая.
4. Индикатор температуры воздуха в помещении.
Данный индикатор отражает существующую
температуру воздуха в помещении.
5. Кнопка управления вертикальными жалюзи.
С помощью данной кнопки можно направлять
поток обработанного воздуха влево и вправо.
6. Кнопка включения/выключения прибора.
С помощью данной кнопки прибор включа-
ется и выключается.
7. Кнопки установки желаемой температуры
воздуха.
С помощью данных кнопок (стрелки вверх/вниз)
в режимах охлаждение/обогрев пользователь
может установить необходимую температуру
FAN SPEED
Air Conditioner
SET TEMP
TIMER
c
h
ROOM TEMP
c
SWING
ON/OFF
MODE
4
5
678
воздуха от 18 до 32°С. Одно нажатие увеличивает или уменьшает температуру на 1°С.
8. Кнопка выбора режима работы.
С помощью данной кнопки выбираются ре-
жимы работы: охлаждение, обогрев, осушение, автоматический, вентиляция.
9. Кнопка выбора скорости вращения вентилятора.
С помощью данной кнопки устанавливается
скорость вращения вентилятора: автоматическая, высокая, средняя, низкая.
10. Индикатор заданной температуры и таймера.
Индикатор отражает заданную пользовате-
лем температура воздуха или время таймера.
11. Индикаторы режимов работы.
Данные индикаторы отражают режимы ра-
боты: автоматический, охлаждение, осушение, вентиляция, обогрев.
Пульт дистанционного
управления
В зависимости от серии выпуска в комплекте
кондиционера может идти один из двух вариантов пульта ДУ.
Вариант 1
C
h
9
5
3
8
SUPER
S
WING
F
A
N
SLEEP
SMART
MODE
TIM
E
1. Кнопка включения/выключения прибора.
С помощью данной кнопки прибор включа-
ется и выключается.
4
6
2
R
7
1
Manual Ballu BFL.indd 5Manual Ballu BFL.indd 5 15.12.2010 21:27:5715.12.2010 21:27:57
Пульт управления
6
2. Кнопка выбора режима работы («MODE»).
С помощью данной кнопки выбираются ре-
жимы работы: охлаждение, обогрев, осушение, автоматический, вентиляция.
3. Кнопка выбора скорости вращения вентилятора («FAN»).
С помощью данной кнопки устанавливается
скорость вращения вентилятора: автоматическая, высокая, средняя, низкая.
4. Кнопки установки желаемой температуры
воздуха (стрелки вверх/вниз).
С помощью данных кнопок (стрелки вверх/
вниз) в режимах охлаждение/обогрев пользователь может установить необходимую
температуру воздуха от 18 до 32°С.
Одно нажатие увеличивает или уменьшает
температуру на 1°С.
5. Кнопка управления вертикальными жалюзи
(«SWING»).
С помощью данной кнопки можно направ-
лять поток обработанного воздуха влево и
вправо.
6. Кнопка включения/отключения автоматического режима работы («SMART»).
7. Кнопка установки времени таймера на включение/выключение прибора («TIMER»).
8. Кнопка установки ночного режима работы
(«SLEEP»).
9. Кнопка установки интенсивного режима работы («SUPER»).

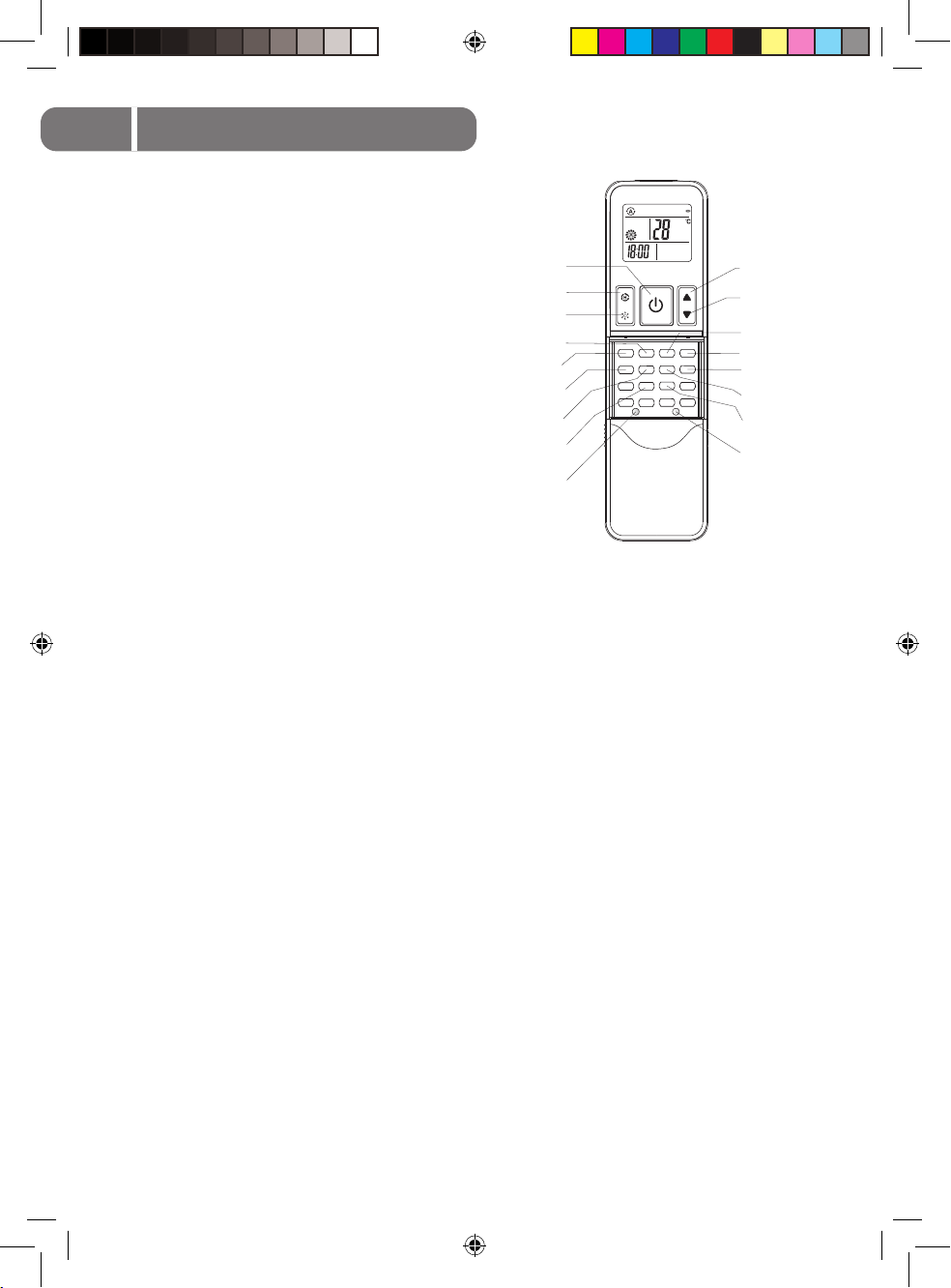

Вариант 2
ПРИ МЕ ЧА НИЕ:
На рисунке пульт ДУ представлен со сдвинутой крышкой.
1. Кнопка включения/выключения
Данная кнопка включает и отключает прибор.
2. Кнопка «MODE»
С помощью данной кнопки выбираются режи-
мы работы: охлаждение (индикатор «Cool»),
осушение (индикатор «Dehumidifier»), вентиляция (индикатор «Fan»), функции обогрева
(«Heating»).
1
13
3
TIMER ON
TIMER OFF
CLOCK
10
2
7
6
14
15
MODE
DIMMER
SLEEP
SMART
SWING
TEP SWITCH
MUTE
SOFT
I FEEL
4
5
12
11
9
8
16
17
3. Кнопка «FAN SPEED»
С помощью данной кнопки выбирается ско-
рость вращения вентилятора: автоматическая (индикатор «Auto») высокая (индикатор
«High»), средняя (индикатор «Med»), низкая
(индикатор «Low»).
4,5. Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете либо
устанавливать желаемую температуру в по-
мещении, либо после нажатия кнопок «Clock»
и «Timer» устанавливать время, а также время
на включение/отключение прибора.
6. Кнопка «SMART»
Используется для включения и отключе-
ния автоматического режима работы.
7. Кнопка «SWING»
Нажмите эту кнопку для включения пока-
чивания заслонки.
8. Кнопка «SLEEP»
Кнопка используется для включения или
отключения ночного режима работы.
9. Кнопка «Dimmer»
Нажмите ее для отключения дисплея внут-
реннего блока, для включения нажмите
любую кнопку.
Manual Ballu BFL.indd 6Manual Ballu BFL.indd 6 15.12.2010 21:27:5715.12.2010 21:27:57
