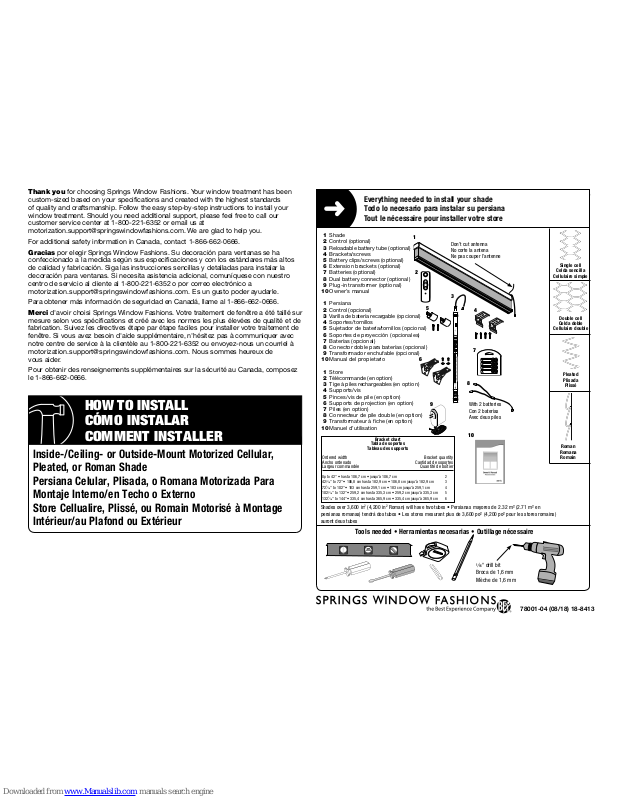

HOW TO INSTALL
CÓMO INSTALAR
COMMENT INSTALLER

Inside-/Ceiling- or Outside-Mount Motorized Cellular,
Pleated, or Roman Shade

Persiana Celular, Plisada, o Romana Motorizada Para
Montaje Interno/en Techo o Externo

Store Cellualire, Plissé, ou Romain Motorisé à Montage
Intérieur/au Plafond ou Extérieur

my

my

CAUTION: BATTERIES MUST BE INSTALLED AS SHOWN. FAILURE TO DO SO MAY RESULT IN INJURY AND WILL INVALDATE WARRANTY.

USE ONLY 8 AA BATTERIES • INSTALL AS SHOWN

AA

AA

AA

AA

AA

AA

AA

AA

1 Shade
2 Control (optional)
3 Reloadable battery tube (optional)

4 Brackets/screws
5 Battery clips/screws (optional)
6 Extension brackets (optional)
7 Batteries (optional)
8 Dual battery connector (optional)

9 Plug-in transformer (optional)
10 Owner’s manual

1 Persiana
2 Control (opcional)
3 Varilla de batería recargable (opcional)

4 Soportes/tornillos
5 Sujetador de batería/tornillos (opcional)
6 Soportes de proyección (opcionales)
7 Baterías (opcional)
8 Conector doble para baterías (opcional)

9 Transformador enchufable (opcional)
10 Manual del propietario

1 Store
2 Télécommande (en option)
3 Tige à piles rechargeables (en option)

4 Supports/vis
5 Pinces/vis de pile (en option)
6 Supports de projection (en option)
7 Piles (en option)
8 Connecteur de pile double (en option)

9 Transformateur à che (en option)
10 Manuel d’utilisation

Everything needed to install your shade
Todo lo necesario para instalar su persiana
Tout le nécessaire pour installer votre store

Shades over 3,600 in2 (4,200 in2 Roman) will have two tubes • Persianas mayores de 2.32 m² (2.71 m² en
persianas romanas) tendrá dos tubos • Les stores mesurant plus de 3,600 po² (4,200 po² pour les stores romains)
auront deux tubes

Bracket chart

Tabla de soportes

Tableau des supports

Ordered width Bracket quantity
Ancho ordenado Cantidad de soportes
Largeur commandée Quantité de boîtier

Up to 42" • hasta 106,7 cm • jusqu’à 106,7 cm
421⁄16" to 72" • 106,8 cm hasta 182,9 cm • 106,8 cm jusqu’à 182,9 cm
721⁄16" to 102" • 183 cm hasta 259,1 cm • 183 cm jusqu’à 259,1 cm
1021⁄16" to 132" • 259,2 cm hasta 335,3 cm • 259,2 cm jusqu’à 335,3 cm
1321⁄16" to 144" • 335,4 cm hasta 365,9 cm • 335,4 cm jusqu’à 365,9 cm

5

3

2

7

1

9

10

8

4

Don’t cut antenna
No corte la antena
Ne pas couper l’antenne

Single cell

Celda sencilla

Cellulaire simple

Double cell

Celda doble

Cellulaire double

Pleated
Plisada

Plissé

Roman

Romana

Romain

With 2 batteries
Con 2 baterías
Avec deux piles

1

⁄16

" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm

Tools needed • Herramientas necesarias • Outillage nécessaire

6

2
3
4
5
6

78001-04 (08/18) 18-8413

1

Determine inside/ceiling or outside mount
Determine el montaje interior/de techo o exterior
Choisir la pose intérieure/au plafond ou extérieure

Place shade in desired location and mark corners
Coloque la persiana en la ubicación deseada y marque
las esquinas
Placer le store à l’endroit désiré et marquer les coins

2

Inside/ceiling mount

Montaje de techo/interior • Pose intérieure/au plafond

Outside mount

Montaje exterior • Pose extérieure

3

Measure in from both ends and mark
Mida desde los dos extremos y marque
Mesurer à partir de chacune des extrémités et marquer

6"
15,2 cm

6"
15,2 cm

Inside/ceiling mount

Montaje de techo/interior • Pose intérieure/au plafond

Outside mount

Montaje exterior • Pose extérieure

4

Mark screw locations; center additional brackets, if applicable
Marque la ubicación de los tornillos; centre los soportes
adicionales, si es aplicable
Marquer l’emplacement des vis; centrer les supports
supplémentaires, le cas échéant

Inside/ceiling mount

Montaje de techo/interior

Pose intérieure/au plafond

Outside mount

Montaje exterior

Pose extérieure

Optional extension bracket

Soporte de extensión opcional

Rallonge (en option)

1

⁄

4" to front of bracket for

flush mount
6,4 mm desde el frente del

soporte para un montaje a ras
6,4 mm jusqu’à l’avant du

support pour montage encastré

1

⁄

4"

6,4 mm

78001-04 (08/18) 18-8413

Springs Window Fashions • Middleton, WI 53562-1096
www.springswindowfashions.com

On right end of window, hold battery clip 1

3

⁄8

"
behind and 2" to the left of the rear screw location
and mark. Measure left approximately 12" and
make a second mark.

En el extremo derecho de la ventana, sostenga el
sujetador de la batería 3,5 cm por detrás y 5,1 cm
a la izquierda de la ubicación del tornillo trasero
y marque. Mida aproximadamente 30 cm a la
izquierda y haga una segunda marca.

À l’extrémité droite de la fenêtre, tenir la pince
de pile à 3,5 cm derrière et 5,1 cm à gauche de
l’emplacement de la vis arrière et marquer. Mesurer
vers la gauche jusqu’à environ 30 cm et faire une
deuxième marque.

On right end of window, hold battery clip 1

1

⁄4

" above
and to the left of the left screw location and mark.
Measure left approximately 12" and make a second
mark.

En el extremo derecho de la ventana, sostenga
el sujetador de la batería 3,2 cm por arriba y a
la izquierda de la ubicación del tornillo izquierdo
y marque. Mida aproximadamente 30 cm a la
izquierda y haga una segunda marca.

À l’extrémité droite de la fenêtre, tenir la pince
de pile à 3,2 cm au-dessus et à gauche de
l’emplacement de la vis gauche et marquer.
Mesurer vers la gauche jusqu’à environ 30 cm et
faire une deuxième marque.

5

Mark battery clip locations
Marque la ubicación de los sujetadores de batería
Marquer l’emplacement des pinces de pile

Inside/ceiling mount

Montaje de techo/interior • Pose intérieure/au plafond

Outside mount

Montaje exterior • Pose extérieure

13⁄8

"

3,5 cm

11⁄4

"

3,2 cm

2"
5 cm

1"
2,5 cm

1"
2,5 cm

1"
2,5 cm

For a second reloadable battery tube, mount
the second set of clips 1

" back and 1" to the

left of the first clip location.
Para una segunda varilla de batería recargable,

instale el segundo conjunto de sujetadores
2,5 cm atrás y 2,5 cm hacia la izquierda de la
ubicación del primer sujetador.

Pour une seconde baguette de piles
rechargeables, monter le second jeu de pinces
de 1 po à l’arrière, et 1 po à la gauche de la
position de la première pince.

For a second reloadable battery tube, mount the
second set of clips 1

" above and 1" to the left of

the first clip location.
Para una segunda varilla de batería recargable,

instale el segundo conjunto de sujetadores 2,5
cm arriba y 2,5 cm hacia la izquierda de la
ubicación del primer sujetador.

Pour une seconde baguette de piles
rechargeables, monter le second jeu de pinces
de 1 po au-dessus, et 1 po à la gauche de la
position de la première pince.

Optional extension bracket: assemble brackets

Soporte de extensión opcional: ensamble los soportes • Support de projection en option : assembler les supports

Attach headrail brackets to extension brackets using screws and nuts.

Conecte los soportes del cabezal con los soportes de extensión
utilizando tornillosy tuercas.

Fixer les supports de boîtier aux rallonges à l’aide des vis et des écrous.

6

Drill holes and screw brackets/clips into place
Perfore los orificios y atornille los soportes/sujetadores
en su lugar
Installer le store, charger les piles et relier les fils des piles

Inside/ceiling mount

Montaje de techo/interior • Pose intérieure/au plafond

Outside mount

Montaje exterior • Pose extérieure

Optional extension bracket

Soporte de extensión opcional • Rallonge (en option)

78001-04 (08/18) 18-8413

Springs Window Fashions • Middleton, WI 53562-1096
www.springswindowfashions.com

AA

AA

CAUTION: BATTERIES MUST BE INSTALLED AS SHOWN. FAILURE TO DO SO MAY RESULT IN INJURY AND WILL INVALDATE WARRANTY.

USE ONLY 8 AA BATTERIES • INSTALL AS SHOWN

Mount shade, load batteries, and connect battery wires
Monte la persiana, cargue y conecte los cables de las baterías
Installer le store, charger les piles et relier les fils des piles

7

Inside/ceiling mount

Montaje de techo/interior

Pose intérieure/au plafond

Outside mount
Montaje exterior
Pose extérieure

Optional extension bracket

Soporte de extensión opcional

Rallonge (en option)

Connect battery wires

Conecte los alambres de la batería • Connecter les files de la pile

8

Install batteries
Instale las baterías
Installer les piles

Remove cap and follow the diagram on the battery tube for battery installation.
Replace cap.

Quite la tapa y siga el diagrama que se encuentra en el tubo para batería para la
instalación de la batería. Vuelva a colocar la tapa.

Retirer le capuchon et suivre le schéma se trouvant sur le tube pour installer les
piles. Replacez le capuchon.

Connect plug-in transformer wire connector to
motor lead.

Conecte el conector del cable del
transformador enchufable al cable de motor.

Relier le connecteur de fil du transformateur
enfichable au fil du moteur.

Insert plug-in transformer into outlet.
Conecte el transformador enchufable

al tomacorriente.
Insérer le transformateur enfichable dans une

priseinto outlet.

Plug-in transformer cord can be concealed behind curtains or along trim.

NOTE: Wire management components are not included but can be purchased at a
local hardware store or home improvement center to help disguise the power cord
when using a plug-in transformer.

El cable del transformador enchufable puede ocultarse detrás de las cortinas o a lo
largo de la cenefa.

NOTA: Los componentes de gestión de cableado que lo ayudarán a ocultar el cable
de alimentación cuando utilice un transformador enchufable no están incluidos pero se
pueden comprar en una ferretería local o un centro de venta de artículos para el hogar.

Le cordon du transformateur enfichable peut être dissimulé derrière les rideaux ou
le long de la garniture.

REMARQUE : Les composants de gestion des fils ne sont pas compris mais
peuvent être achetés dans une quincaillerie locale ou un centre de rénovation
domiciliaire pour aider à dissimuler le cordon d’alimentation lorsque vous utilisez
un transformateur enfichable.

9

Optional: Insert plug-in transformer into outlet
Opcional: Conecte el transformador enchufable al tomacorriente
En option: Insérer le transformateur enfichable dans une prise

78001-04 (08/18) 18-8413

Springs Window Fashions • Middleton, WI 53562-1096
www.springswindowfashions.com

➜

Operating your shade
Operando su persiana
Fonctionnement du store

Time-Out Mode: Controller will stop working temporarily after being used multiple times to

avoid battery drain.

Modo de Apagado Automático: El control remoto parará de trabajar temporalmente
después de haber sido utilizado múltiples veces para evitar que se gaste la batería.

Mode de délai d’attente: La télécommande cesse de fonctionner temporairement après une
utilisation multiple pour éviter de décharger la pile.

For your convenience, your motorized shade has been preprogrammed using the
enclosed controller. This controller is necessary to program additional controllers,
if ordered, and to make any adjustments or to reprogram your shade in the event
it fails to operate using a secondary controller. To use program button on back of
controller, use a paper clip or similar device.

IMPORTANT: If you’ve ordered a multi-channel controller with your shade(s), it has
been preprogrammed to operate your shade(s) using channel one, unless specic
channel assignments were provided. If it is your PRIMARY CONTROLLER, channel
one must be selected for any programming functions until other channel(s) have
been assigned.

Para su comodidad, su persiana motorizada ha sido previamente programada
con el control que se incluye. Este control es necesario para programar cualquier
control adicional, de haberlo, y para hacer cualquier ajuste o volver a programar
su persiana en el caso de que no funcione con un control secundario. Para usar el
botón de programas en la parte posterior del control, use un sujetador de papeles
u otro objeto similar.

Single-channel controller

Control remoto de un solo canal

Télécommande monocanal

Multi-channel controller

Control remoto de canales múltiples

Télécommande multicanaux

Back
Atrás

Arrière

Wall switch

Interruptor de pared

Interrupteur mural

Front • Frente • Avant Front • Frente • Avant

Up

Arriba

Vers le

haut

Down
Abajo

Vers le

bas

Channel
selector

Selector
de
canales

Sélecteur
de
canaux

Stop
Pare
Stop

Lights
indicate
selected
channel

Luces indican
el canal
seleccionado

Les voyants
lumineux
indiquent
le canal
sélectionné

Program
button
in wall

Botón
de
Programa
en la
pared

Bouton de
programmation
sur le mur

my

my

Primary Control

Control Primario

Commande principale

my

Program
button

Botón de
Programa

Bouton de
programmation

STOP

IMPORTANTE: Si solicitó un control multicanal junto con sus persianas, este se
habrá programado previamente para hacerlas funcionar con el canal uno, salvo que
se hayan indicado asignaciones de canales especícas. Si este es su CONTROL
REMOTO PRIMARIO, el canal uno debe ser seleccionado para cualquier función
de programación hasta que otros canales hayan sido asignados.

Pour votre commodité, votre store motorisé a déjà été programmé au moyen de
la télécommande ci-jointe. Cette télécommande est nécessaire pour programmer
d'autres télécommandes, si commandées, et pour effectuer des ajustements ou
pour reprogrammer votre store s'il ne fonctionne pas au moyen d'une télécommande
secondaire. Utiliser un trombone ou un article similaire pour enfoncer le bouton de
programmation situé à l’arrière de la télécommande.

IMPORTANT: Si vous avez commandé une télécommande à plusieurs canaux avec
votre (vos) store(s), elle a été préalablement programmée pour faire fonctionner
votre (vos) store(s) au moyen du canal un, à moins qu’une affectation précise des
canaux n’ait été fournie. S’il s’agit de la COMMANDE PRINCIPALE, le canal un
doit être sélectionné quelle que soit la fonction de programmation jusqu’à ce qu'un
autre canal ait été désigné.

➜

NOTE: Further operating or troubleshooting
instructions can be found in the owner’s manual.
This information is also available at
www.motorization.support

NOTA: Puede encontrar más instrucciones
sobre el funcionamiento o la solución de
problemas en el manual del propietario. Esta
información también se encuentra disponible en
www.motorization.support

REMARQUE : D’autres directives de
fonctionnement ou de dépannage se trouvent
dans le manuel d’utilisation. Ces
renseignements sont également offerts à
www.motorization.support

78001-04 (08/18) 18-8413

Springs Window Fashions • Middleton, WI 53562-1096
www.springswindowfashions.com
