Balay 3VS351ID User Manual [es]
www.balay.es
ES
Instrucciones de uso
Lavavajillas
es
Indice
Consejos y advertencias de seguridad 4
Familiarizándose con el aparato 6.
Descalcificación del agua 7. . . . . . .
Reponer sal descalcificadora 8. . . .
Reposición del abrillantador 9. . . . .
Vajilla no apropiada 10. . . . . . . . . . . .
Colocación de la vajilla 11. . . . . . . . .
Detergente 15. . . . . . . . . . . . . . . . . . .
Cuadro de programas 18. . . . . . . . . .
Limpieza de la vajilla 19. . . . . . . . . . .
Funciones adicionales 21. . . . . . . . .
Limpieza y cuidados del aparato 22.
Pequeñas averías de fácil arreglo 24
Avisar al Servicio de
Asistencia Técnica 27. . . . . . . . . . . . .
Observaciones 28. . . . . . . . . . . . . . . .
Instalación 28. . . . . . . . . . . . . . . . . . . .
Eliminación del embalaje y
desguace de los aparatos usados 30
es
4
Consejos y advertencias
de seguridad
Entrega del aparato
Compruebe inmediatamente que el
embalaje y el aparato no presentan
daños.
Nunca ponga en funcionamiento un
aparato que presente daños. Avise
inmediatamente al distribuidor de la
marca.
Cumpla con las normas de eliminación
y recuperación de los materiales de
embalaje respetuosos con el medio
ambiente:
D
El cartón ondulado está compuesto
principalmente de papel reciclado.
D
Las piezas de estiropor no
contienen sustancias
contaminantes CClF.
D
Las láminas de polietileno (PE)
están compuestas en parte de una
materia prima secundaria.
D
Los marcos de madera (en caso de
que haya) están compuestos de
restos de madera sin tratar.
D
Las cintas (en caso de que haya)
están compuestas de polipropileno
(PP).
Instalación
Coloque el aparato en su emplazamiento definitivo y realice la conexión
después de haber llevado a cabo las
instrucciones de instalación y montaje.
Durante la instalación el lavavajillas
debe estar desconectado de la red
eléctrica.
Asegúrese de que el terminal de tierra
protector de la instalación doméstica
está instalado de acuerdo con las
normas vigentes.
Los valores de la tensión de conexión
que figuran en la placa de
características del aparato deberán
coincidir con los de la red eléctrica en
el lugar de emplazamiento del aparato.
En caso de integrar el lavavajillas en un
armario alto, éste debe de fijarse
adicionalmente por su parte posterior
a la pared.
Los lavavajillas encastrables o
integrables sólo deberán montarse
debajo de placas encimeras de una
pieza, fijadas con tornillos a los
armarios adyacentes, a fin de asegurar
su estabilidad.
Tras el montaje del aparato, el enchufe
de éste deberá ser accesible.
Solo en algunos modelos:
La caja de plástico que se encuentra
en la toma de agua del lavavajillas
incorpora una electroválvula. En el
interior de la manguera de alimentación
del agua se encuentran las tuberías y
cables de conexión del lavavajillas. ¡No
cortar la manguera ni sumergir la caja
de plástico en el agua!
Advertencia
Si el aparato no estuviera colocado en un
hueco, de forma que uno de los laterales
queda libre, habrá que revestir la zona de
las bisagras de la puerta por razones de
seguridad. (Peligro de sufrir heridas)
Las cubiertas se pueden obtener como
accesorio opcional en el servicio de
asistencia técnica o en comercios
especializados.
En el funcionamiento diario
Atención
Los cuchillos y demás utensilios con
puntas agudas o cortantes deberán
colocarse siempre en la cestilla para
cubiertos con la punta hacia abajo, o bien
en posición horizontal en el interior del
aparato.
Utilice el lavavajillas en su hogar sólo
para las tareas específicas para las que
ha sido diseñado: Lavar la vajilla del
hogar.
es
5
No se apoye ni se siente sobre la
puerta abierta del aparato, de lo
contrario éste podría volcar.
El agua que se encuentra en el interior
de la cuba del aparato no es potable.
No verter nunca disolventes en la cuba
del aparato. Existe peligro de
explosión.
Abrir la puerta de la máquina
cuidadosamente durante el desarrollo
de un programa de lavado. Existe
peligro de que se produzcan
salpicaduras de agua.
Abrir la puerta del lavavajillas sólo
brevemente para introducir o retirar las
piezas de vajilla a fin de evitar posibles
lesiones del usuario debidas, por
ejemplo, al tropezar o resbalar éste por
cualquier circunstancia en las
inmediaciones de la máquina.
Observar estrictamente las
instrucciones de seguridad y uso que
figuran en los envases del detergente y
el abrillantador.
En caso de haber niños en
el hogar
No permita que los niños jueguen con
el lavavajillas o lo manipulen.
Mantenga el detergente y el
abrillantador fuera del alcance de los
niños.
Mantenga alejados los niños pequeños
del lavavajillas abierto; en éste podrían
encontrarse restos de abrillantador
o detergente.

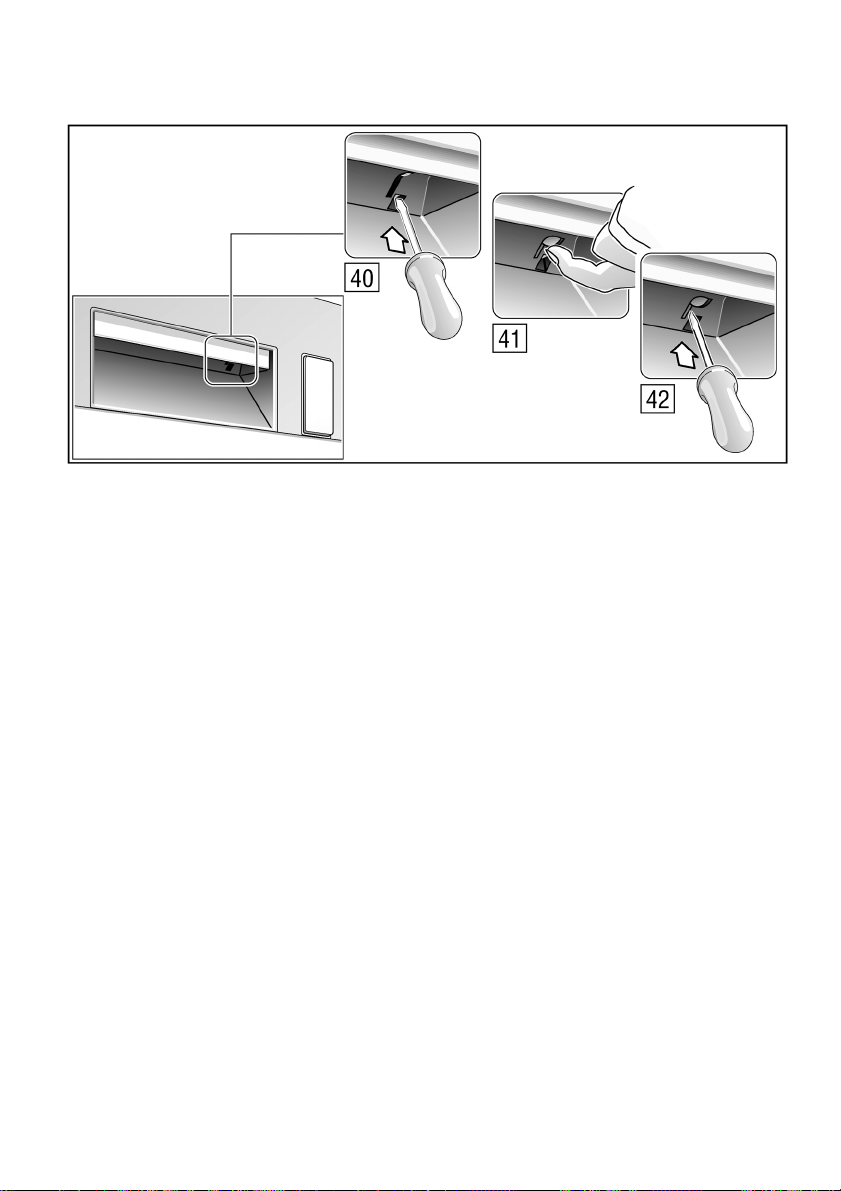

Seguro para niños*
(* sólo disponible en algunos modelos)
Obsérvense atentamente las ilustraciones
que figuran en la solapas.
40
Activar el seguro para niños
41
Abrir la puerta estando activado el
seguro para niños
42 Desactivar el seguro para niños
En caso de avería
Las reparaciones e intervenciones que
fuera necesario efectuar sólo deberán
ser efectuadas por técnicos
especializados del ramo.
Antes de efectuar cualquier trabajo de
reparación o intervención en el aparato,
deberá desconectarse éste de la red
eléctrica. Para ello, extraer el enchufe
de la toma de corriente tomándolo por
el cuerpo y no tirando del cable.
Desguace de la vieja unidad
Antes de deshacerse de su aparato
usado, deberá inutilizarlo: Extraiga para
ello el enchufe del aparato de la toma
de corriente. Corte el cable de conexión
del aparato y retírelo conjuntamente
con el enchufe. Desmonte los cierres o
cerraduras de la puerta o inutilícelos a
fin de impedir que los niños, al jugar
con la unidad, se encierren en la misma
y se pongan en peligro de muerte
(asfixia).
Contribuya activamente a la protección
del medio ambiente cuidándose de que
su viejo aparato sea eliminado o
desguazado de un modo respetuoso
con el medio ambiente.
Advertencia
Los niños podrían acceder al aparato y
encerrarse dentro (peligro de asfixia) o
provocar otras situaciones peligrosas.
Por esta razón: Sacar el enchufe de
acometida, cortar el cable de acometida y
eliminarlo. Estropear el cierre de la puerta
de forma que la puerta no se pueda cerrar.
es
6
Familiarizándose con el
aparato
Las ilustraciones correspondientes al
cuadro de mandos se encuentran en
la solapa delantera de las presentes
instrucciones de uso.
En el texto se hace referencia a las
diferentes posiciones que aparecen
en las mismas.
Cuadro de mandos
1
Interruptor principal
2
Tirador de apertura de la puerta
3
Mando selector de programas
(ocultable*)
4
Funciones adicionales*
5 Indicación «Chequee la entrada de
agua»
6 Piloto de las fases de lavado
7 Piloto de aviso «Fin de programa»
8
Piloto de aviso para la reposición del
abrillantador
9
Piloto de aviso para la reposición de
la sal
* sólo en algunos modelos
Interior del lavavajillas
20
Cesto superior con soporte adicional
para tazas y vasos
21
Cestilla para cubiertos adicional,
para el cesto superior *
22
Brazo aspersor superior
23
Brazo aspersor inferior
24
Depósito de la sal descalcificadora
del agua con piloto de aviso para la
reposición *
25
Filtros
26
Cestilla para cubiertos
27
Cesto inferior
28
Palanca de desbloqueo de
la cámara de detergente
29
Depósito del abrillantador con piloto
de aviso para la reposición
30
Cámara del detergente
31
Placa de características
* solo en algunos modelos
Para la primera puesta en
marcha comprar:
– Sal para descalcificar el agua
– Detergente
– Líquido abrillantador
Utilice exclusivamente productos aptos
para lavavajillas.
es
7
Descalcificación del agua
Para lograr un resultado óptimo en el
lavado de la vajilla, el lavavajillas necesita
agua blanda, es decir, agua sin cal, de lo
contrario se producen depósitos y
manchas de cal sobre la vajilla, o
incrustaciones de cal en el interior del
aparato. Por esta razón, el agua de red
con un grado de dureza superior a un
determinado valor, tiene que ser
descalcificada. Esto se efectúa mediante
una sal especial en la instalación de
descalcificación que incorpora el aparato.
El ajuste de la instalación de
descalcificación y la consiguiente cantidad
de sal dependen del grado de dureza del
agua de red que alimenta el lavavajillas.
Ajustar la instalación
descalcificadora
En caso de desconocer el grado de
dureza del agua de red, deberá
dirigirse a la empresa local de
abastecimiento de agua o al Servicio
de Asistencia Técnica.
El valor a ajustar en la instalación
descalcificadora se extrae del cuadro
correspondiente a los grados de
dureza.
Cerrar la puerta
Girar el mando selector de programas
3
desde la posición de 12 horas una
posición de enclavamiento a la
izquierda (sentido de marcha contrario
al de las agujas del reloj).
Accionar el interruptor principal
1
y mantenerlo oprimido durante
3 segundos.
El piloto de aviso para la reposición
de la sal 9 destella y las lamparillas
situadas por encima de los símbolos
y se iluminan. (El valor para
la dureza del agua viene ajustado de
fábrica a la posición 2).
Para modificar el ajuste: Girando el
mando selector
3
.
Vd. puede seleccionar cualquier valor
entre las posiciones 0 y 3, según el
grado de dureza del agua de su zona
de residencia.
Al iluminarse las lamparillas
,
y , se ha alcanzado el máximo valor
ajustable para la dureza del agua. Si
ahora se eleva el valor para la dureza
del agua, se apagan las lamparillas y el
máximo valor ajustable se pone a cero
(no se ilumina ninguna lamparilla).
Colocar el interruptor principal
1
en la posición de desconexión.
El valor ajustado queda memorizado en
el sistema.
Cuadro de los grados de dureza
_dh _Clarke mmol/l_fH
0–6
17–21
7–16
22–35
0
2
1
3
0–11
30–37
12–29
38–62
0–8
21–26
9–20
27–44
0–1,1
3,0–3,7
1,2–2,9
3,8–6,2
es
8
Reponer sal
descalcificadora
Efecto de la sal
descalcificadora
Durante el ciclo de lavado, el lavavajillas
transporta automáticamente la sal del
depósito al descalcificador del agua,
donde se encarga de separar las
partículas de cal contenidas en el agua.
La solución calcárea es evacuada del
lavavajillas. Una vez que se ha realizado
esta operación, el descalcificador está
listo para reiniciar un nuevo ciclo de
descalcificación del agua.
Este proceso de regeneración sólo
funciona si la sal se encuentra disuelta
en el agua.
Abrir la tapa roscada del depósito
de sal
24 .
Antes de poner en marcha el
lavavajillas por vez primera, verter
aproximadamente un litro de agua en
el depósito de sal.
Introduzca sal en el depósito,
(no utilizar sal común) hasta que
se llene (capacidad máxima 1,5 kg.).
Al introducir la sal en el depósito, ésta
desplaza el agua contenida en el
mismo, rebosando. Por esta razón
deberá llenarse la sal en el depósito
siempre antes de iniciar un ciclo de
lavado con el aparato, dado que de
este modo la solución de agua y sal
que puede rebosar es diluida
inmediatamente y evacuada de la
cuba. De esta manera se asegura
que la sal que hubiera podido rebosar
durante el llenado sea disuelta
y arrastrada inmediatamente.
Siga las instrucciones siguientes
correspondientes al llenado de sal.
Limpiar la zona de llenado de los restos
de sal que pudiera haber (en evitación
del peligro de corrosión) y cerrar la tapa
del depósito, prestando atención a no
ladearla.
El piloto de aviso de la reposición de la sal
9
en el cuadro de mandos se ilumina y
se apaga sólo al cabo de cierto tiempo,
una vez que la concentración de sal en el
agua de la instalación de descalcificación
ha alcanzado una concentración
suficiente.
En caso de que el grado de dureza del
agua de red de su localidad corresponda
al valor de ajuste «0», no hay que llenar
sal en el descalcificador, dado que ésta
tampoco se consume durante el
funcionamiento del aparato. La indicación
para reposición de la sal está desactivada.
¡Atención!
¡No llenar jamás detergente en
el depósito de sal! ¡La
instalación descalcificadora del
agua puede quedar destruida!
Indicación de llenado de sal
Tan pronto como se ilumine en la pantalla
la indicación
9
se debe introducir sal
inmediatamente después del último ciclo
de lavado.
En función de la frecuencia de uso de la
máquina y el grado de dureza del agua
ajustado, pueden transcurrir hasta varios
meses antes de tener que reponer sal en
el descalcificador.
es
9
Reposición del abrillantador
El abrillantador es consumido durante el
funcionamiento del lavavajillas con el fin
de obtener unos vasos y una vajilla
radiantes, sin velo de cal ni manchas de
agua.

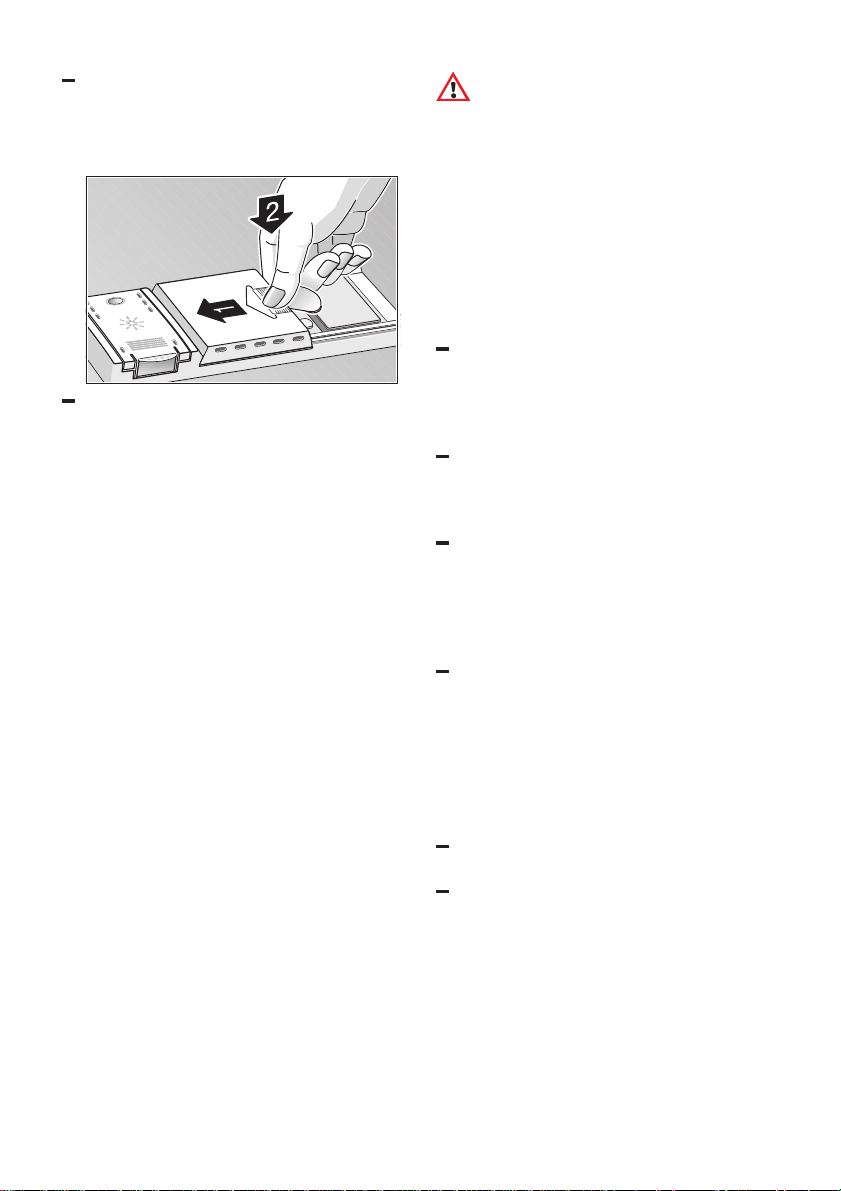

Abrir la tapa del depósito del
abrillantador
29 .
Presionar para ello en la marca (1
) de
la tapa de la cámara del detergente
y levantar al mismo tiempo la tapa por
la lengüeta (2
).
1
2
Llenar el abrillantador en el depósito a
través de abertura de llenado, hasta
que la mirilla se torne opaca.
Cerrar la tapa hasta que encaje con un
sonido audible.
Utilice sólamente un tipo de abrillantador.
En caso de que el abrillantador se haya
derramado, en el siguiente ciclo de lavado
puede formarse demasiada espuma. Por
este motivo, limpie con una bayeta el
liquido derramado.
Dosificación del abrillantado
La dosificación del líquido abrillantador se
puede ajustar de modo continuo. El
regulador viene ajustado de fábrica a la
posición 4.
El regulador del abrillantador sólo deberá
modificarse en caso de comprobarse
velos o manchas de cal en la vajilla. En el
primer caso deberá reducirse la cantidad
de abrillantador agregada, colocando el
dosificador en una posición más baja
(«–»); en el segundo deberá aumentarse
la cantidad de abrillantador agregada
colocando el dosificador en una posición
más alta («+»).
29
regulador del abrillantador
es
10
Piloto de aviso de la reposición
del abrillantador
Mientras el piloto de aviso de la reposición
del abrillantador en el cuadro de mandos
8
(sólo disponible en algunos modelos)
o la mirilla en el depósito del abrillantador
permanezcan opacos, hay suficiente
abrillantador en el depósito
29 .
Piloto de aviso para la reposición
del abrillantador
Vajilla no apropiada
La vajilla que se describe
a continuación no es adecuada
para su limpieza en el
lavavajillas:
Cubiertos o piezas de vajilla de
madera. La madera absorve el agua
y pierde las características originales.
Además, el pegamento utilizado para
unir las piezas no soporta temperaturas
tan altas.
Vasos o copas con decoración que se
estropean fácilmente, vajilla y jarrones
artesanos, vajilla antigua de valor o de
valor único. Estas piezas no se
fabricaron resistentes al lavavajillas.
Elementos de material plástico no
resistentes al agua caliente.
Vajilla de cobre o estaño.
No lavar en el lavavajillas vajilla que
contenga restos de ceniza, cera,
grasa lubricante o pinturas.
No lavar en el lavavajillas materiales
con gran capacidad de absorción de
líquidos como esponjas y paños.
Las piezas de cristal con decoración,
de aluminio o de plata tienden
a decolorarse y a perder el color.
También algunos tipos de vidrio
(por ejemplo objetos de cristalería fina)
pueden perder la transparencia y volverse
turbios.
Recomendación:
En el futuro compre únicamente vajilla
que sea resistente al lavavajillas.
es
11
Daños en la cristalería y vajilla
Causas:
Tipo y procedimiento de fabricación de
la cristalería.
Composición química del detergente.
Temperatura del agua y duración del
programa de lavado.
Nuestro consejo:
Usar cristalería y vajilla de porcelana
provistas por el fabricante con el
distintivo «Resistentes a lavavajillas» o
equivalente.
Usar un detergente caracterizado como
«suave» o «no agresivo». Consultar a
este respecto con los fabricantes de
detergentes.
Seleccionar un programa de lavado de
corta duración y la temperatura más
baja posible.
Con objeto de evitar daños en la
cristalería y los cubiertos, aconsejamos
retirarlos del lavavajillas lo más pronto
posible, una vez concluido el programa
de lavado.

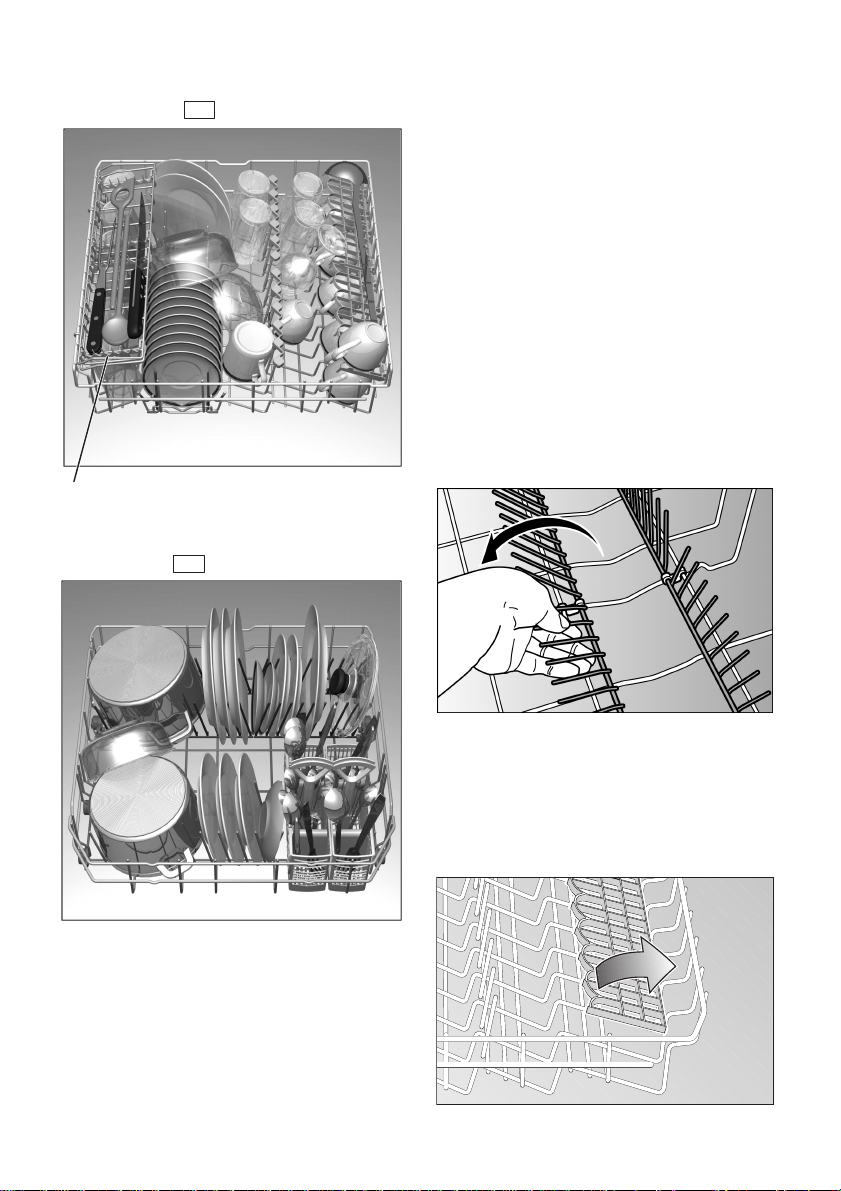

Colocación de la vajilla
Colocar la vajilla en el aparato
Antes de introducir la vajilla en el
aparato deberán eliminarse los restos
de alimentos más gruesos adheridos a
ésta. No es necesario enjuagar
previamente la vajilla bajo el grifo del
agua.
Modo de colocar la vajilla:
D
Colocar los recipientes tales como
tazas, vasos, cacerolas, etc. boca
abajo.
D
Colocar las piezas de vajilla con
mucha forma o rebajes en posición
inclinada, a fin de que el agua
pueda escurrir de éstas.
D
Introducir la vajilla en el aparato de
modo que guarde su posición fija y
no pueda volcarse
D
Colocar la vajilla de manera que
ésta no obstruya el libre movimiento
de los brazos de aspersión.
Las piezas de vajillas muy pequeñas no
deberían lavarse en la máquina, ya que es
fácil que se salgan de los cestos.
Sacar la vajilla
Para evitar que caigan gotas de agua del
cesto superior a la vajilla del cesto inferior,
se recomienda vaciar primero el cesto de
abajo y luego el de arriba.
Loading...
