Page 1
936D
数 显 恒 温 焊 台
使用说明
注意：
! 本品属于电气制品，应遵守安全事项，以免发生事故。
! 本说明书中，指出了预防事故发生的重要事项和产品的使用方法，请仔细阅读
本说明书，安全使用本产品。
! 阅读后，请妥善保管，以便查阅。
Page 2
目 录
包装清单…………………………………………………………………1
组装………………………………………………………………………1
规格………………………………………………………………………2
性能特点…………………………………………………………………2
控制与显示………………………………………………………………2
使用方法…………………………………………………………………3
★温度值的设定……………………………………………………3
★补正值的设定……………………………………………………3
标记显示…………………………………………………………………4
烙铁头的维护与使用……………………………………………………4
烙铁头的保养……………………………………………………………5
排除故障指南……………………………………………………………5
发热元件的检查…………………………………………………………6
Page 3
注意事项
警告
警告
注意
本使用说明之：“警告”和“注意”的定义如下：
滥用可能导致使用者死亡或重伤。
滥用可能导致使用者受伤或对涉及物体造成实质破坏。为您本
人安全着想，请严格遵守“注意事项”。
注意
当电 源接通时，焊铁头 温度介于18 0至450摄氏度之间。 鉴于滥用
可能 导致灼伤或火患， 请严格遵守 以下事项：
●切 勿触及焊铁头附 近的金属部份。
●切 勿在易燃物体附 近使用焊铁头。
●通知工厂其 他人士 ，焊铁头 极为灼 热，可能 引发危 险事故。
休息时或完工 后应关 掉电源。
●更 换部件或装置焊 铁头时，应关掉 电源，并待 焊铁头冷却至室 温。
为免损坏焊台，同时保持作业环境之安全，应遵守下列事项：
●切 勿使用焊铁头进 行焊接以外的工 作。
●切 勿将焊铁敲击工 作台以清除焊剂 残渣，此举可能严重震损焊 铁。
●切 勿擅自改动电焊台。
●更 换部件时，应采 用我厂原件。
●切 勿弄湿电焊台， 或手湿时也不能 使用电焊台。
●焊 接时会冒烟，工 场应有良好通风 设施。
●使 用电焊台时，不 可作任何可能伤 害身体或损坏物体的妄动。
注：若有产品设计变更，恕不另行通知！
Page 4

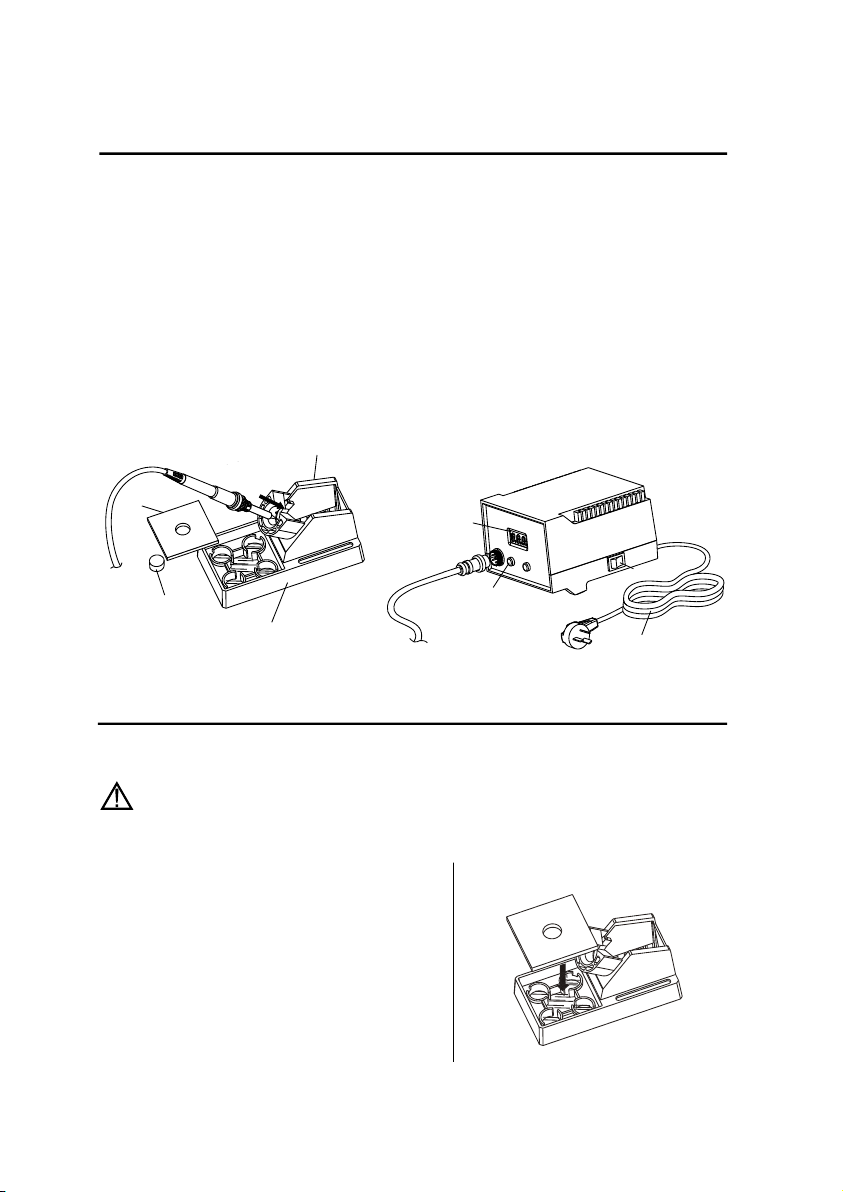

包装清 单
请检查包装 ，以证实所列清单项目正确无误：
无铅电 焊台…… ………… ………… ………… ………… ………… …1个
烙 铁 手 柄 … … … … … … … … … … … … … … … … … … … … … …1个
烙铁架 （包括清 洁棉）…… … ………… …… … ……… … ……… …1个
使用说明书 …… ……… ……… ……… ……… ………… ……………1本
保修卡 … ……… ……… ……… ……… ……… ……… ……… ………1张
焊铁插座
大块清洁海棉
显示屏
手柄线
小块清洁海棉
按钮
焊铁架基座
手柄线
电源开关
电源线
组装
A.烙铁架
注意：海绵是可挤压物体，水湿则膨胀，使用海绵时，先湿水再挤干，
否则会损坏烙铁座。
1.烙 铁架座
烙铁 架座有四个小孔 ，可以在里
面装 少量水。
2.清 洁海绵
清洁 海绵吸收后，海 绵将膨胀，
膨胀 后将水挤干一点,烙 铁架座
上水 会保持海绵湿润 。
3.然 后将沾湿的海绵 ，置于焊铁
架底 座。
-1 -
Page 5

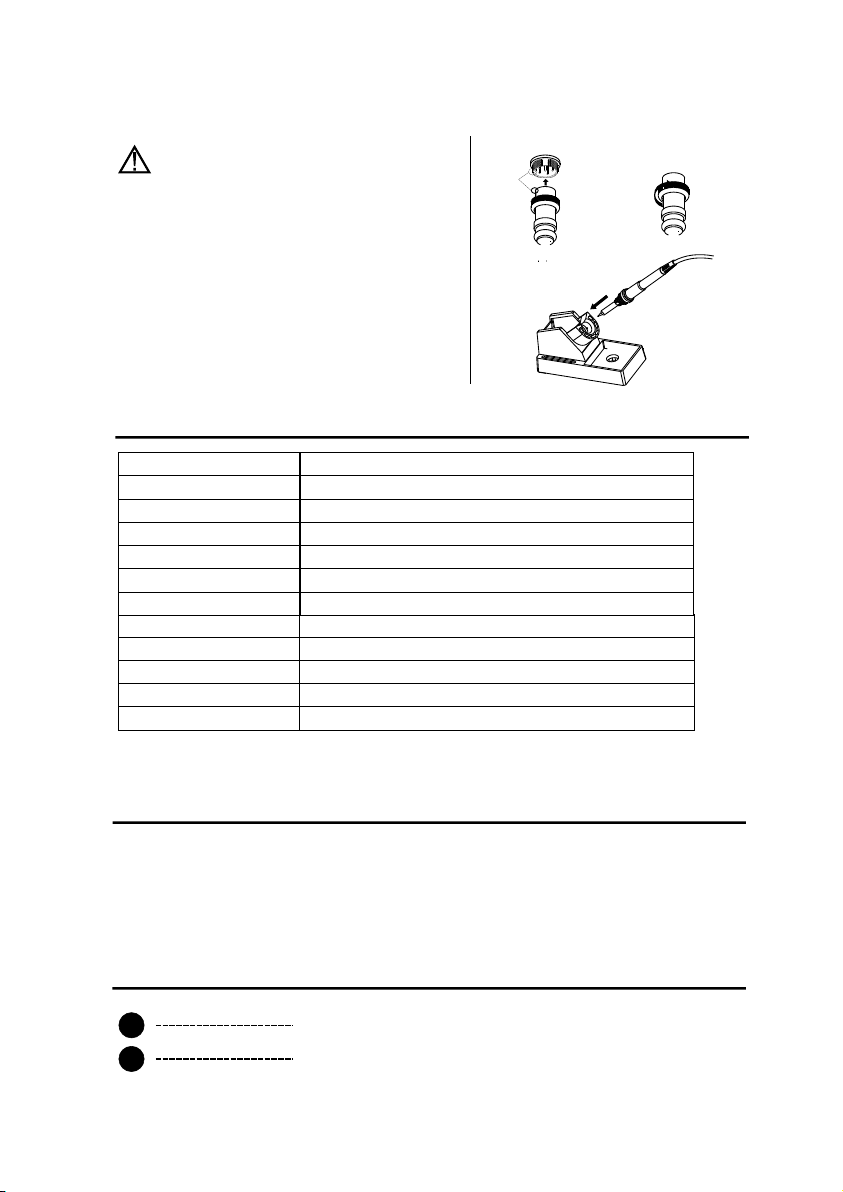

B.连接
注意：进行连接和解开烙铁时，
切记要关掉电源，以免损坏电路板。
1.将 焊铁手柄连接到 主机插座上。
2.将 焊铁置放在焊铁 架。
3.将 电源线连接到控 制台后面的插座 ，
插头 插入电源插座(切记 要接地），
并打 开电源开关。
规格
插座
对准定位槽插入
按顺时针方向拧紧
名称
电源 电压
输出 电压
功 率
温度 范围
外形 体积
主机 体重
焊铁 头至接地电阻
焊铁 头至接地电势
发热 元件
电线 装置
温度 误差
※出厂时烙 铁头温度以 191温度 计测量校正 为准。
93 6D
22 0V 50 Hz A C
AC 9 V 与 AC 24V
55 W
18 0至450℃
(W )115×(H)9 0×(D)140 mm
1K g (不含手柄)
≤2欧姆(出 厂值)
≤2毫伏(出 厂值)
BK 1322发热芯
1. 5米
±3℃ (静止 空气:25℃45%)
性能特 点
1、采 用纯红三位一体 数码管显示，温 度以±1℃的方式增减;
2、温 度范围180℃-45 0℃，温度误差成 线性，都在±3℃范围内；
3、温 度校准采用按键 输入修正值的方 法。
控制与 显 示
UP
DOWN
增加 设定数值或改变 校正值
减少 设定数值或改变 校正值
-2 -
Page 6
显示
按开电源开关，显示先前的设定温度， S后开始显示实际温度。
1.5 具有一
个三位数字显示屏。依据所选模式，会显示：
● 通常 模式
传感 器温度（烙铁头 温度）
● 输入 数值（显示闪亮 ）
所选 数值
● 错误 标记
请参 照[错误标记]一节
※ 显示 屏右 下角指示为加热指示。
使用方 法
温度值的设定
★温度值的 设 定
1.数值的输 入 ：
●用UP或DOW N键 设 定 数 值（180~4 5 0） 。
2.结束输入 ：
●闪烁三次 ， 自 动 保 存。
例:当前设定温 度3 5 0摄 氏 度,改变设定温度 到4 0 0摄 氏 度
3 5 0
按UP或DOWN键
4 0 0
闪烁三次自动保存
补正值的设定
★补正值的 设 定
1.同时按下U P和D O W N键1秒 。
●进入补正 值 输 入 模 式，显示既存 的 补 正 值 。
-3 -
当 前 温 度
Page 7
2.按UP或DOW N键 。
●改变补正 值- 5 0 ~ 50循环显示。
3.保存补正 值
●等待闪烁 三 次 ， 自 动保存补正值 。 并 显 示 当前温度。
例子 ：
40 0， 而测 试温 度 为40 5 补正 为- 5[注 50 ]如果 设 定温 度是 ， ：补 正 范围 为±
3 5 0
0 5
标记显 示
S--
错误标记
●传感器出错
S-E
如有 传感器断线或内 部电路失灵时， 会显示错误
标记 ， 输送到手柄的电 流被停止。
注： 烙 铁手 柄没 有 完全 插入 或 设定 温度 超 出时 也会 产 生传 感器 出 错。 关闭
！
电源 插 好手 柄或 校 正温 度即 可 。
烙铁头 的 维护和使 用
过高会减少烙铁头使用寿命，本机烙铁头的温度回复
※烙铁头温度————
力优良，在较低的温度下也可充分的焊接，因此应选
择尽可能低的适合温度以保护对于温度敏感的元件。
同时按UP和DOWN键
按DOWN键
闪烁 三 次
保存 状态
S-E
0 0
当前温度
※清洁———————
定期使用清洁棉清理烙铁头。焊接后，烙铁头的
残余物所衍生的氧化物和碳化物会损坏烙铁头，
造成焊接误差，使烙铁头导热功能减退。长
时间连续使用时，应每周一次拆开烙铁头清除氧
化物，防止烙铁头受损而减低温度。
-4 -
Page 8
※不使用时—————
不可让烙铁头长时间处在高温状态，会使焊剂转化为
氧化物，致使烙铁头导热功能大为减弱。
※保存———————
应抹净烙铁头，镀上新锡层，以防止烙铁头引起
氧化。
烙铁头 的 保养
1.设定温度为摄氏350度。
2.温度稳定后，以清洁棉清理烙铁头，并检查烙铁头状态。
3.如果烙铁头的镀锡部分含有黑色氧化物时，可镀上新锡层，再用清洁棉抹净烙
铁头。如此重复清理，直到彻底除去氧化物为止，然后再镀上新锡层。
4.如果烙铁头变形或衍生重锈，必须替换新的。
排除故 障 指南
警告：进行维修之前应关掉电源，否则可能发生触电事故。 若电线破
损，应请厂家或其维修服务代理商或类似之合格人士维修，以免 发生
伤害身体或损坏电焊台。
检查1.保险丝是否烧断。
确定是保险丝烧断，更换同规格的保险丝。
A.烙铁内部是否短路；
故障1：发热器指示灯不 亮。
故障2：发热器指示亮， 但
烙铁头不升温。
故障3：烙铁头断断续续的升温。
故障4：烙铁头沾不上焊 锡。
B.接地弹簧是否触及发热元件；
C.发热元件引线是否扭曲和短路。
检查2.电线或连接插座是否松脱，
并重新安装即可。
检查3.烙铁电线是否破损。
检查4.发热元件是否破损。
参阅检查3
检查5.烙铁头温度是否过高，
并重新设定温度。
检查6.烙铁头是否已清理干净。
故障5：烙铁头温度太低 。
故障6：烙铁头拆不开。
故障7：烙铁头升不到设 定温度。
检查7.烙铁头是否衍生氧化物。
检查8.烙铁是否正确校准，
并重新校准。
检查9.烙铁头是否被紧夹；烙铁头是否因锈污
而膨胀；更换新的烙铁头及发热元件。
参阅检查8.
-5 -
Page 9

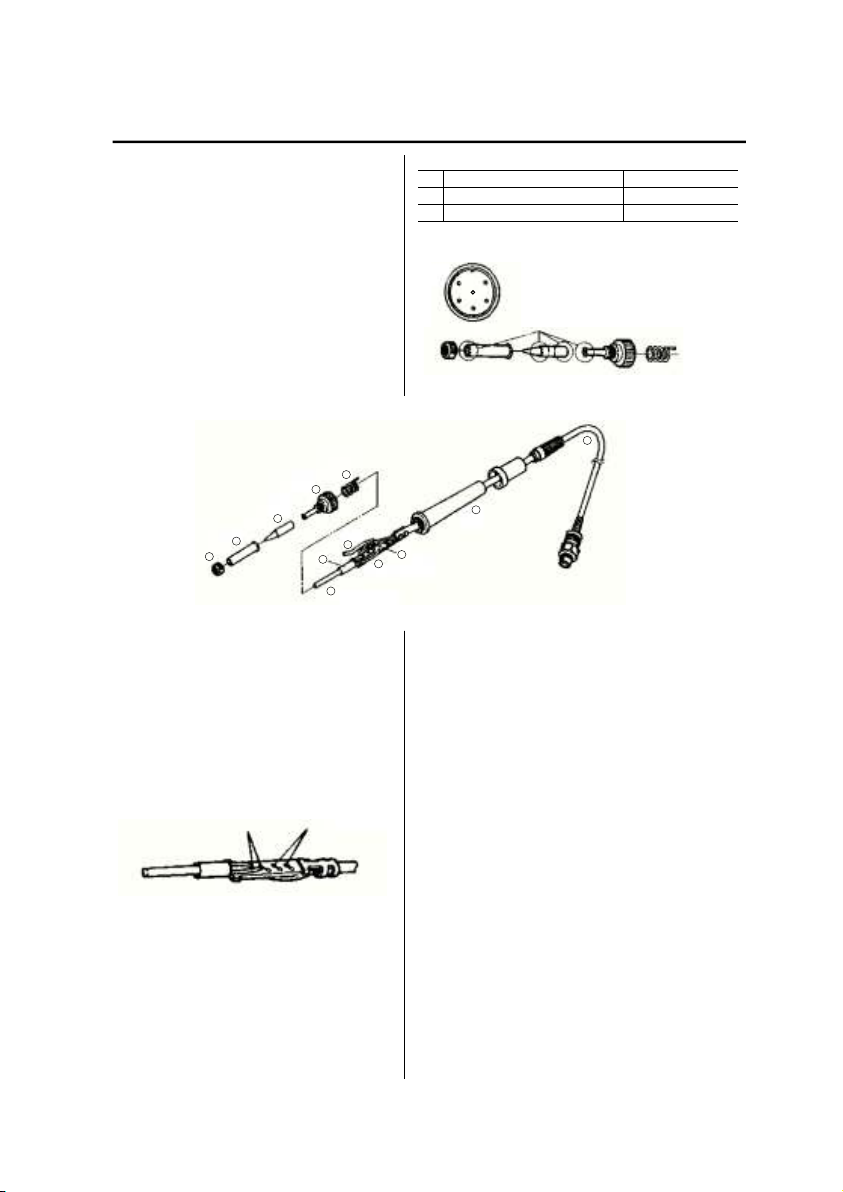

发热元 件 的检查
拔出手柄插头，测试连接插
头的脚与脚之间的电阻值如下：
如果“a”与“b”之间的电阻值有
异于上表电阻值，需更换发热元件（传
感器）或电线，请参照如下程序进行。
如果“c”电阻值大于上表电阻值，
则要用砂纸或钢绒轻轻擦除下面所示部
位的氧化层。
5
4
3
2
1
8
7
9
6
第1脚与 第2脚之间 （传感器） ≤2Ω(正常)
a
第3脚与 焊铁之 间
b
第4脚与 第5脚之间 （发热元件 ）
c
5
4
10
1
6
2
3
907型手柄焊铁
12
2Ω以 下
14Ω- 17Ω(正常)
11
1、向 反时 针方 向扭 开螺 帽１ ，取 出烙铁头
护套 ２和 烙铁 头３ 。
2、向 反时 针方 向扭 套头 ４， 从烙 铁中拉出
套头 。
发热元件（白色）
传感器（红色）
3、从手柄 12 中取出发热元件６和电线11（
向着烙铁头方向拉出）。
４、从Ｄ形套中拉出接地弹簧５。
当发热元件回复到室温时测量：
1、发 热元 件电 阻值 （白 色）1 4- 17Ω。
2、传 感器 电阻 值（ 红、 黄色 ）≤2Ω 。
如果电阻值反常，更 换发热元件，更换
发热元件后，请进行 以下事项。
1、测 量第 ４脚 和第 １或 第２ 脚之 间，第５
脚和 第１ 或第 ２脚 之间 电阻 值。 如果不
是“ ∞” ，则 是发 热元 件和 传感 器受触
及， 这将 会损 坏印 刷电 路板 。
2、测 量"a "" b" "c "电阻 值以 确定引线未被扭
曲， 而接 地弹 簧也 连接 妥当 。
-6 -
Page 10
地址(ADD )：深圳市宝 安区松岗镇立业路 南诚大厦A栋
Build ing A, Na nchen g Bus iness M ansio n, Liye R oad,
Songg ang Town, B ao'an D ist rict, S henzh en, Chi na 5181 05
电话(TEL )：0755- 89575 688 传 真(FAX)：07 55-89 57459 9
网址(SIT E)：www. bakon .cn E mail：we bmast er@ba kon .c n
