РУЖЬЕ ОХОТНИЧЬЕ САМОЗАРЯДНОЕ

ÌÐ-153

1 ОБЩИЕ УКАЗАНИЯ

ВНИМАНИЕ!

ПЕРЕД ЭКСПЛУАТАЦИЕЙ РУЖЬЯ ОБЯЗАТЕЛЬ­НО ОЗНАКОМЬТЕСЬ С НАСТОЯЩИМ ПАСПОРТОМ
НА РУЖЬЕ!

ПОМНИТЕ! ЛЮБОЕ ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ
ПРЕДСТАВЛЯЕТ СОБОЙ ОПАСНОСТЬ ДЛЯ ЖИЗНИ
И ЗДОРОВЬЯ ЛЮДЕЙ ПРИ ЛЕГКОМЫСЛЕННОМ
ОБРАЩЕНИИ С НИМ. ОСОБО ИЗУЧИТЕ И ВЫПОЛ­НЯЙТЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ РУЖЬЯ,
СОДЕРЖАЩИЕСЯ В РАЗДЕЛАХ 6.1, 6.2 и 6.4 НА­СТОЯЩЕГО ПАСПОРТА.

1.1 Приступая к эксплуатации ружья, вниматель­но изучите паспорт. Настоящий паспорт кратко зна­комит с основными техническими характеристиками,
устройством и правилами эксплуатации ружья.

1.2 В связи с постоянной работой по совершен­ствованию ружья, повышающей его надежность и
улучшающей эксплуатационные свойства, в конструк-

цию могут быть внесены изменения, не отраженные в
настоящем паспорте.

1.3 Информация об изготовителе

1.3.1 Ружье МР-153 изготовлено Федеральным
государственным унитарным предприятием “Ижев­ский механический завод”.

1.3.2 Адрес изготовителя: 426063, Россия,
г. Ижевск, ул. Промышленная, 8, Федеральное госу­дарственное унитарное предприятие “Ижевский ме­ханический завод”.

2 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

2.1 Назначение и исполнения ружья
МР-153

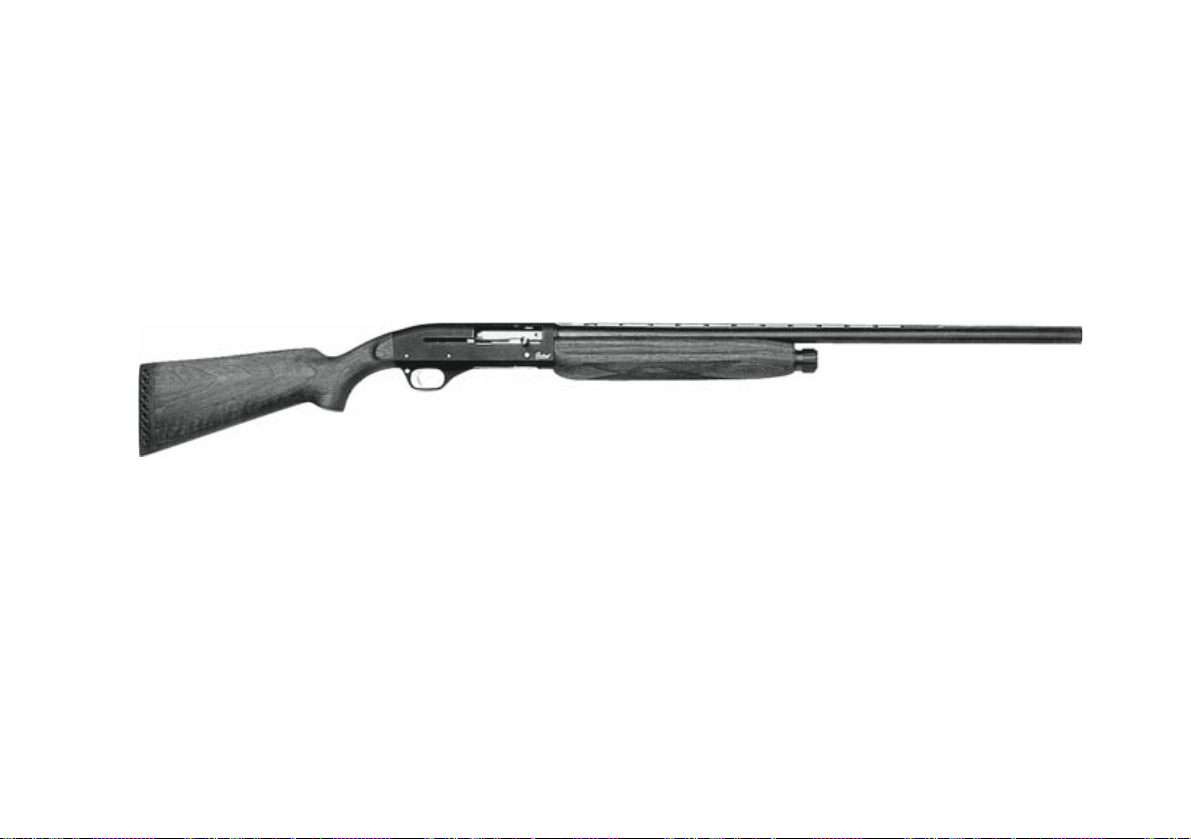

2.1.1 Ружье охотничье самозарядное МР-153
предназначено для различных видов охоты, занятий
спортом, для самообороны граждан и защиты их
имущества.

1

2.1.2 В зависимости от длины патронника ружье

МР-153 имеет два исполнения:

- с длиной патронника 89 мм;

- с длиной патронника 76 мм.

2.1.3 Для стрельбы из ружья МР-153 с длиной
патронника 89 мм могут применяться патроны 12 ка­либра с длиной гильзы от 70 до 89 мм, а с длиной
патронника 76 мм - от 70 до 76 мм.

Не используйте патроны с металлической гильзой.

2.1.4 В зависимости от конструкции и размеров
дульных сужений, ружье имеет три исполнения:

- с постоянным дульным сужением;

- со сменными дульными сужениями для свин­цовой дроби (маркировка сужений “Lead”);

- со сменными дульными сужениями для сталь­ной дроби (маркировка сужений “Steel”).

Ружье со сменными дульными сужениями на

стволе имеет маркировку “Mob”.

Ружье, предназначенное для стрельбы сталь­ной дробью, на стволе имеет клеймо согласно ри­сунку 7.

2.2 Ружье охотничье самозарядное МР-153 со­ответствует ТУ 7186-028-07539044-98,ГОСТ Р 50529­93, криминалистическим требованиям МВД России и
признано годным для эксплуатации.

Ружье охотничье самозарядное МР-153 сертифи-

цировано на соответствие требованиям безопасности:

- сертификат для калибра 12х76 - РОСС
RU.МЖ03.В00546, срок действия с 13.02.2003 по

12.02.2006;

- сертификат для калибра 12х89 - РОСС

RU.МЖ03.В00001, срок действия с 21.04.2003 по

20.04.2006.
Сертификаты выданы Органом по сертификации

гражданского и служебного оружия и патронов к
нему Удмуртского ЦСМ, регистрационный номер
РОСС RU.0001.11МЖ03.

2.3 Устройство и принцип работы

2.3.1 Ружье МР-153 состоит из следующих ос-

новных узлов:

- ствола с газовой камерой и регулятором ско-

рости отката подвижных частей;

- коробки с подствольным магазином и перехва-

тывателем;

- подвижной системы ружья, в которую входят

поршень, тяга в сборе, рукоятка перезаряжания и зат­вор в сборе с клином;

- возвратной пружины;

- ударно-спускового механизма (УСМ);

- приклада;

- цевья.

2.3.2 Для повышения коррозионной стойкости

канал и патронник ствола, а также детали газового
двигателя (поршень, газовая камера) хромированы, а
клапан изготовлен из нержавеющей стали.

2.3.3 Работа механизма перезаряжания ружья

производится автоматически за счет энергии поро­ховых газов, отводимых через газоотводные отвер­стия, соединяющие канал ствола с рабочей камерой
газового двигателя, расположенной на стволе, а так­же за счет энергии возвратной пружины, располо­женной на трубке магазина.

2

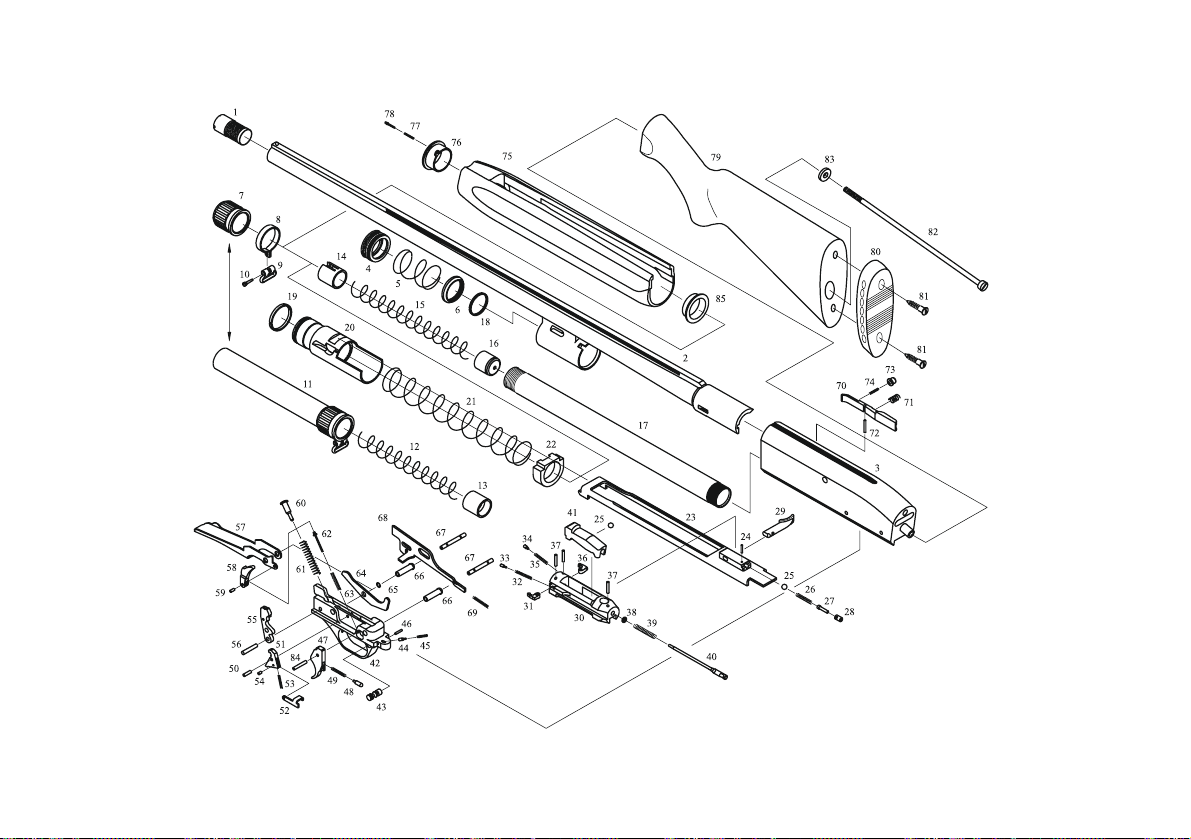

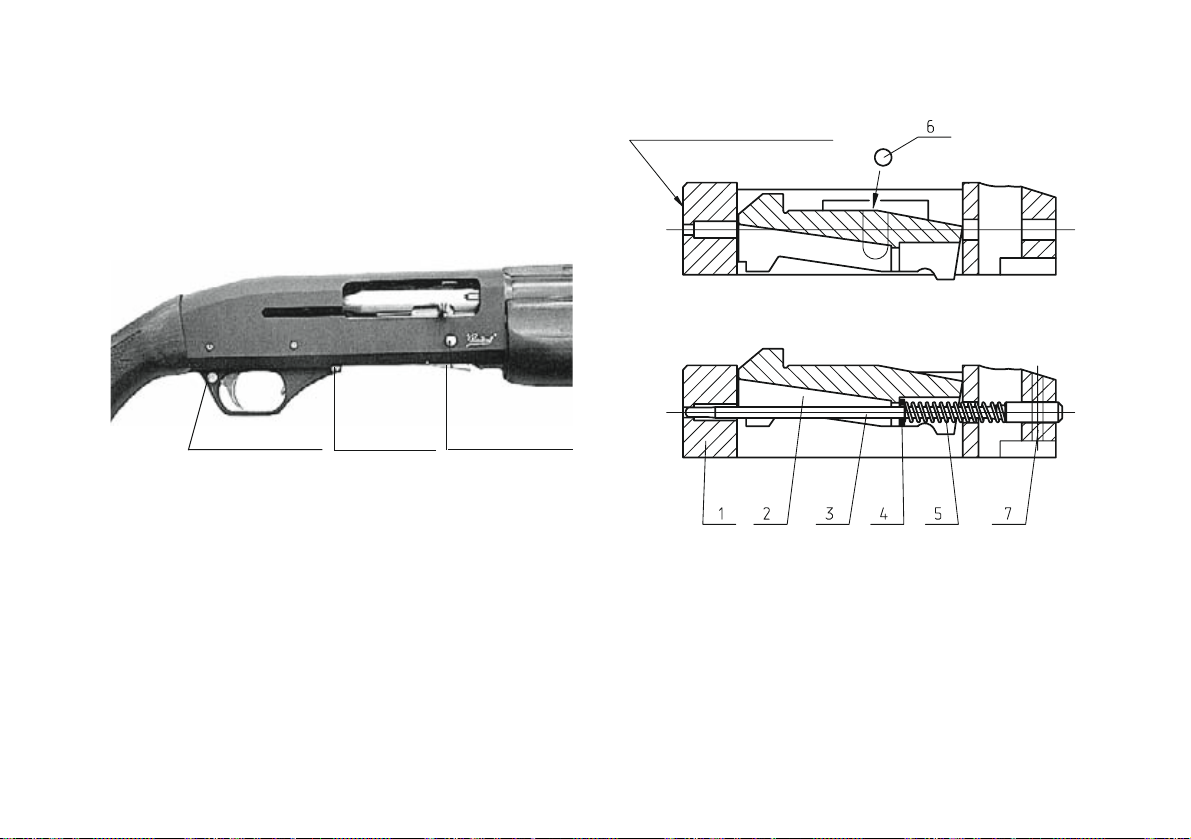

2.3.4 Регулятор скорости отката подвижных ча­стей смонтирован в газовой камере и состоит (см.
рисунок 2) из клапана 6, пружины клапана 5 и гайки
камеры 4. Регулятор скорости позволяет применять
патроны с различными характеристиками, а также
компенсировать влияние температурных условий эк­сплуатации ружья за счет сброса избыточного дав­ления пороховых газов из камеры в атмосферу.

2.3.5 Затвор продольно-скользящий, запирание
ствола осуществляется боевым упором клина, распо­ложенного в затворе и поднимающегося в крайнем
переднем положении при помощи тяги. Боевой упор
клина входит в соответствующую выемку в муфте
ствола.

2.3.6 Ударно-спусковой механизм смонтирован
на отдельном основании и позволяет производить
только одиночные выстрелы.

2.3.7 Ружье имеет кнопочный предохранитель,
расположенный в корпусе ударно-спускового меха­низма (рисунок 3).

2.3.8 Ружье имеет механизм останова затвора в
заднем положении при израсходовании патронов.

2.3.9 Механизмы ружья работают следующим
образом:

- при производстве выстрела, одновременно с
ударом по ударнику, курок, воздействуя на удержи­ватель, освобождает перехватыватель, и происходит
подача патрона из магазина на лоток;

- при движении поршня с тягой назад, под дей­ствием пороховых газов, производится отпирание
канала ствола за счет действия тяги на клин, в даль-

нейшем происходит совместное движение всей
подвижной системы - поршня, тяги, затвора с клином;

- при ходе назад подвижной системы происхо­дит извлечение гильзы из патронника, удаление гиль­зы за пределы коробки, взведение курка;

- при ходе вперед подвижной системы, под дей­ствием возвратной пружины, производится подъем
лотка с патроном и досылание патрона в патронник;

- при приходе затвора в переднее положение
производится запирание канала ствола путем подня­тия клина в выемку муфты за счет дополнительного
перемещения тяги с поршнем вперед. Ружье готово
для следующего выстрела;

- при израсходовании патронов в магазине, пос­ле выстрела последним патроном, затвор должен ос­тановиться на останове затвора в крайнем заднем
положении.

3

3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1 – Основные технические данные

Наименование параметра Значение параметра

Калибр 12

Длина ствола, мм 610; 660; 710; 750

Длина патронника, мм 76; 89

Диаметр канала, номинальное
значение, мм

*Дульное сужение постоянное,
номинальное значение, мм

0,0 (Ñ); 0,5 (Ì) 1,0 (F)

(условное обозначение)
Среднее значение максимального

давления газов, развиваемого
патронами при эксплуатации оружия,
МПа (кгс/см

2

), не более

*1

Материал приклада и цевья Орех; бук; береза;

Вместимость магазина:

- патронов с длиной гильзы 76 мм

- патронов с длиной гильзы 89 мм
Масса ружья, кг, не более 3,5

Примечания

*

1 -

Условное обозначение и номинальные величины смен-

ных дульных сужений приведены в таблице 2.

2 - *1Допускается использование патронов с маркировкой
“Max. 1050 bar” или надписью “Для оружия, испытанного дав­лением 1370 бар”.

3 - *2Отличительной особенностью исполнения ружья с боль­шей вместимостью магазина является то, что в этом ружье ис­пользуется гайка ствола увеличенной длины - гайка-удлинитель.

4

18,4

90 (918)

пластмасса

4; 5*2; 6*
3; 4*2; 5*

2

2

Таблица 2

Обозначение

дульных сужений

Величина дульного
сужения для свин­цовой дроби, мм

Величина дульного
сужения для стальной
дроби, мм

CICMIMFXF

0,0 0,25 0,5 0,75 1,0 -

расши-

- рение 0,2 - 0,4 0,52
0,1

4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ

4.1 Перечень сборочных единиц и деталей ру-

жья указан в таблице 3.

Таблица 3

Обозначе-

íèå íà

Наименование

рисунке 2

123

1* Сменное дульное сужение 1

2 Ствол 1
3 Коробка 1
4 Гайка камеры 1
5 Пружина клапана 1
6 Клапан 1
7 Гайка 1
8 Хомут антабки 1
9 Кольцо антабки 1

10 Âèíò 1

*1,2

11
12
13
14
15 Пружина магазина 1
16 Стакан 1

Гайка-удлинитель 1

*2

Пружина удлинителя 1

*2

Переходник удлинителя 1

*3

Стакан 1

17 Трубка магазина 1

Êîëè-

чество

Продолжение таблицы 3

123

18 Кольцо поршневое внутреннее 1
19 Кольцо поршневое наружное 1
20 Поршень 1
21 Пружина возвратная 1
22 Кольцо 1
23 Тяга в сборе 1
24 Штифт вставки 1
25 Шарик 2
26 Пружина ползуна 1
27 Толкатель 1
28 Втулка 1
29 Рукоятка 1
30 Затвор 1
31 Извлекатель 1
32 Пружина извлекателя 1
33 Гнеток извлекателя 1
34 Гнеток выбрасывателя 1
35 Пружина выбрасывателя 1
36 Выбрасыватель 1
37 Îñü 3
38 Шайба 1
39 Пружина ударника 1
40 Ударник 1
41 Êëèí 1
42 Основание ударно-спускового

43 Предохранитель 1

механизма 1

44 Гнеток предохранителя 1
45 Пружина предохранителя 1
46 Штифт 1
47 Спусковой крючок 1
48 Гнеток спуска 1
49 Пружина спуска 1
50 Ось шептала 1
51 Шептало 1
52 Толкатель шептала 1

Продолжение таблицы 3

123

53 Пружина шептала 1
54 Штифт 1
55 Курок 1
56 Ось курка 1
57 Лоток 1
58 Серьга 1
59 Îñü 1
60 Толкатель курка 1
61 Боевая пружина 1
62 Толкатель серьги 1
63 Пружина лотка 1
64 Задержка 1
65 Втулка задержки 1
66 Ось с кольцом 2
67 Штифт 2
68 Удерживатель 1
69 Пружина удерживателя 1
70 Перехватыватель 1
71 Пружина перехватывателя 1
72 Ось перехватывателя 1
73 Кнопка перехватывателя 1
74 Пружина кнопки перехватывателя 1
75 Цевье 1
76 Корпус фиксатора 1
77 Пружина фиксатора 1
78 Фиксатор 1
79 Приклад 1
80 Затыльник-амортизатор 1
81 Шуруп 2
82 Âèíò 1
83 Шайба 1
84 Ось спускового крючка 1

*4

85

Втулка цевья 1

Примечания

1 - *Для исполнения со сменными дульными сужениями.

5

2 - *1Для исполнения с увеличенной вместимостью магазина
(до 5 патронов 12x76).

*2

Для исполнения с увеличенной вместимостью магазина

3 ­(до 6 патронов 12x76).

*3

В исполнениях с увеличенной вместимостью магазина

4 ­отсутствует.

*4

В исполнении с пластмассовым цевьем отсутствует.

5 -

4.2 Комплектность поставки согласно таблице 4.

Таблица 4

Наименование Количество

Ружье 1
Коробка упаковочная 1
Паспорт 1
*Сменные дульные сужения:

– цилиндр (С)
– 1/4 чока (IC)
– получок (М)
– 3/4 чока (IM)
– чок (F)

– усиленный чок (XF)
Количество дульных сужений (в том числе,
ввинченное в ствол) – __________ шт.
Ключ 1
Упаковка для дульных сужений 1

Примечание – *Исполнения ружей со сменными дуль­ными сужениями изготавливаются по специальным заказам.
При поставке одно из дульных сужений ввернуто в ствол.

5 СРОКИ ХРАНЕНИЯ

5.1 Сроки хранения
Срок хранения ружья в неповрежденной завод-

ской упаковке - 12 месяцев с момента консервации

6

на предприятии-изготовителе, после чего необходи­мо произвести переконсервацию.

Ружье должно храниться в закрытых или других
помещениях с естественной вентиляцией без искус­ственно регулируемых климатических условий, где
колебания температуры и влажности воздуха суще­ственно меньше, чем на открытом воздухе (напри­мер, каменные, бетонные, металлические с теплоизо­ляцией и другие хранилища), расположенных в лю­бых макроклиматических районах, в том числе в рай­онах с тропическим климатом.

6 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1 Меры безопасности при обращении

с ружьем

6.1.1 Любое огнестрельное оружие, несмотря на
наличие в нем различных предохранительных уст­ройств, представляет собой опасность для жизни и
здоровья людей при легкомысленном обращении с
ним. Поэтому принимайте все меры предосторож­ности и помните, что пренебрежение правилами бе­зопасности может привести к трагическим послед­ствиям.

6.1.2 Всегда считайте ружье заряженным и гото­вым к выстрелу.

6.1.3 Не заряжайте ружье патронами с длиной
гильзы более длины патронника, указанной на ство­ле, это может привести к разрыву ствола.

6.1.4 ВНИМАНИЕ!

ВО ИЗБЕЖАНИЕ РАЗДУТИЯ ПОСТОЯННЫХ

ДУЛЬНЫХ СУЖЕНИЙ, СМЕННЫХ ДУЛЬНЫХ СУЖЕ-

НИЙ (ПРИ ИХ НАЛИЧИИ) И ИХ ПОСАДОЧНОГО
МЕСТА В СТВОЛЕ, ЗАПРЕЩАЮТСЯ:

- СТРЕЛЬБА ПАТРОНАМИ СО СТАЛЬНОЙ ДРО­БЬЮ ИЗ РУЖЬЯ, НЕ ИМЕЮЩЕГО НА СТВОЛЕ КЛЕЙ­МА СОГЛАСНО РИСУНКУ 7;

- ПРИМЕНЕНИЕ ПРИ СТРЕЛЬБЕ ПАТРОНАМИ
СО СТАЛЬНОЙ ДРОБЬЮ СМЕННЫХ ДУЛЬНЫХ СУ­ЖЕНИЙ, НЕ ИМЕЮЩИХ МАРКИРОВКИ “Steеl”.

Сменные дульные сужения, имеющие маркиров­ку “Lead”, предназначены для стрельбы свинцовой
дробью.

Сменные дульные сужения, имеющие маркиров­ку “Steel”, предназначены для стрельбы стальной
дробью.

6.1.5 При самостоятельном снаряжении патро­нов строго выполняйте рекомендации, касающиеся
максимально допустимой массы порохового заряда,
приведенные на фабричной упаковке пороха.

Не применяйте смесь дымного и бездымного

порохов!

6.1.6 Не стреляйте патронами и порохами, хра­нившимися более 4 лет.

6.1.7 Категорически запрещается применение
любых неохотничьих порохов, т.к. это может привес­ти к раздутиям и разрывам ствола.

6.1.8 Запрещается спрессовывать заряд из без­дымного охотничьего пороха.

6.1.9 Не стреляйте пулей, диаметр тела которой
больше диаметра канала ствола в зоне дульного суже­ния. Диаметр круглой пули должен быть на 0,2...0,3 мм
меньше диаметра дульного сужения. Диаметр пули с

наружными ребрами должен быть на 0,1...0,2 мм мень­ше диаметра канала ствола, а диаметр тела такой пули

- на 0,8...1,0 мм меньше диаметра дульного сужения.
Запрещается применение патронов, снаряженных

пулей, если пуля выступает над торцем закатанной
гильзы, во избежание инерционного накола капсюля
впереди стоящего патрона в магазине.

При самостоятельном снаряжении патронов тща-

тельно закрепляйте пулю в патроне для предотвра­щения сдвига пули или выпадения ее из патрона в
полость магазина при стрельбе.

6.1.10 Следите за качеством снаряжения патро-

нов, чтобы избежать выпадения дроби из гильзы в
канал ствола и вызываемых этим местных “горохо­образных” раздутий ствола при выстреле. Тщатель­но фиксируйте картонную прокладку дробового сна­ряда при применении металлических гильз. Бумаж­ные гильзы используйте только один раз, не пере­снаряжайте патроны заводского изготовления.

6.1.11 Осмотрите ствол ружья перед заряжани-

ем: не забит ли он снегом, грязью, лесным сором.
Стрельба из ружья с засоренным каналом может
вызвать раздутие и даже разрыв стволов.

6.1.12 При сборке ружья после чистки, смазки

проверяйте свободное перемещение в затворе и воз­врат ударника под действием пружины.

Проверку производите в собранном ружье со

снятым УСМ, нажимая на задний торец ударника.

6.1.13 ВНИМАНИЕ! ПРИ ОСЕЧКЕ ПРОИЗВО-

ДИТЬ ПЕРЕЗАРЯЖАНИЕ РУЖЬЯ НЕ РАНЕЕ, ЧЕМ
ЧЕРЕЗ 30...40 сек.

7

РАЗРЯЖАНИЕ РУЖЬЯ ПРОИЗВОДИТЕ, УДЕР-

ЖИВАЯ СТВОЛ В БЕЗОПАСНОМ НАПРАВЛЕНИИ.

Если после нажатия на спусковой крючок выст­рела не произошло, продолжайте удерживать ружье
в направлении цели в течение 30-40 секунд. Иногда
медленное срабатывание капсюля приводит к так
называемому “затяжному” выстрелу, когда выстрел
происходит с некоторой задержкой. Если выстрел
все же не произошел, разрядите оружие, удерживая
ствол в безопасном направлении так, чтобы ось ствола
проходила мимо Вас и рядом стоящих людей.

6.1.14 Перед разборкой ружья убедитесь в том,
что ружье разряжено, предохранитель включен, и в
магазине нет патронов.

6.1.15 При обращении с ружьем в процессе раз­борки, сборки, заряжания и разряжания будьте вни­мательны - не подставляйте руку под движущиеся
детали ружья, особенно после нажатия кнопки перех­ватывателя.

6.2 Порядок работы с ружьем

ВНИМАНИЕ! ПЕРЕД СТРЕЛЬБОЙ НОВОЕ РУЖЬЕ
ДОЛЖНО БЫТЬ ОЧИЩЕНО ОТ ЗАВОДСКОЙ КОН­СЕРВАЦИОННОЙ СМАЗКИ И ЗАНОВО СМАЗАНО
РУЖЕЙНЫМ МАСЛОМ В СООТВЕТСТВИИ С УКА­ЗАНИЯМИ О ЧИСТКЕ И СМАЗКЕ (п. 6.3.5).

6.2.1 Включение и выключение предохранителя
производится за счет выбора положения кнопки пре­дохранителя (рисунок 3). Крайнее правое положе­ние кнопки предохранителя соответствует положе­нию “предохранитель включен”, крайнее левое поло­жение - “предохранитель выключен”.

6.2.2 Ружье МР-153 поставляется потребителю в
разобранном виде - ствол отделен от ствольной ко­робки с прикладом.

Для сборки ружья:

- отверните гайку цевья 7 (см. рисунок 2), распо­ложенную на трубке магазина 17;

- снимите цевье 75 с трубки магазина 17;

- нажмите на кнопку удерживателя (см. рисунок 3)
назад в направлении к прикладу;

- возьмите ствол 2, наденьте ствол газовой каме­рой на трубку магазина казенным срезом к коробке,
и одновременно вставьте казенную муфту ствола в
ствольную коробку 3;

- установив казенную муфту ствола в ствольную
коробку, отведите рукоятку затвора 29 назад так, что­бы затвор зафиксировался в заднем положении;

- до конца вставьте казенную муфту ствола в
ствольную коробку;

- наденьте цевье 75 на газовую камеру ствола и
трубку магазина 17, не прикладывая при этом чрез­мерных усилий. Задняя часть цевья должна быть
надета на кольцо 22, установленное на трубке ма­газина 17 перед ствольной коробкой 3;

ВНИМАНИЕ! В ружьях с гайкой-удлинителем 11
для обеспечения увеличенной вместимости магази­на необходимо извлечь пластмассовый стакан 14
(который используется только для транспортиров­ки ружья), для чего поджать его выступы через бо­ковые отверстия в трубке магазина, утопить стакан
внутрь трубки заподлицо с ее передним торцем и,
повернув вокруг оси на некоторый угол, снять ста-

8

кан, придерживая его от вылета под действием пру­жины магазина. БУДЬТЕ ОСТОРОЖНЫ! ПРИ ИЗ­ВЛЕЧЕНИИ СТАКАНА ОСВОБОЖДАЕТСЯ ПРУЖИ­НА МАГАЗИНА, КОТОРАЯ МОЖЕТ ВЫЛЕТЕТЬ И
НАНЕСТИ ТРАВМУ;

- заверните гайку ствола 7 или 11 так, чтобы
цевье 75 надежно зафиксировалось. При установке
гайки-удлинителя 11, увеличивающей вместимость ма­газина на два патрона, проверьте наличие в ней пру­жины 12 и переходника 13. При установке любой
гайки будьте внимательны;

- после того как ствол 2 до конца вставлен в
ствольную коробку 3, цевье 75 установлено на трубку
магазина 17, гайка ствола 7 или 11 полностью завер­нута, нажмите кнопку перехватывателя (рисунок 3)
после чего затвор переместится вперед.

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ТРАВМИРОВА­НИЯ ПРИ НАЖАТИИ НА КНОПКУ ПЕРЕХВАТЫВА­ТЕЛЯ НЕ ДЕРЖИТЕ РУКУ НА ПУТИ ПЕРЕМЕЩЕНИЯ
РУКОЯТКИ ЗАТВОРА ИЛИ В ОКНЕ СТВОЛЬНОЙ КО­РОБКИ, ПРЕДНАЗНАЧЕННОМ ДЛЯ ВЫБРАСЫВА­НИЯ ГИЛЬЗ.

Если при нажатии на кнопку перехватывателя зат­вор не перемещается вперед или ствол или цевье
перемещаются в продольном направлении, значит Вы
собрали ружье неправильно. Попробуйте довернуть
гайку ствола или, выполнив все действия в обратном
порядке и разобрав ружье, соберите его вновь, сле­дуя данной инструкции.

6.2.3 Перед началом работы с ружьем и в конце

работы с ним необходимо убедиться в следующем:

- отсутствуют патроны в патроннике и в магазине;

- предохранитель включен и кнопка предохра-

нителя находится в крайнем правом положении;

- курок во избежание осадки боевой пружины

спущен.

6.2.4 Порядок заряжания ружья

6.2.4.1 Заряжание одним патроном.

ВНИМАНИЕ!!! НЕ ЗАРЯЖАЙТЕ РУЖЬЕ ПАТРО­НАМИ С ДЛИНОЙ ГИЛЬЗЫ БОЛЕЕ ДЛИНЫ ПАТРОН­НИКА, УКАЗАННОЙ НА СТВОЛЕ, ЭТО МОЖЕТ ПРИ­ВЕСТИ К РАЗРЫВУ СТВОЛА.

- направьте ружье в безопасном направлении;

- включите предохранитель;

- отведите затвор в заднее положение до поста­новки на останов затвора (если курок был во взве­денном положении необходимо до отведения зат­вора нажать кнопку удерживателя по направлению к
прикладу);

- вложите один патрон в коробку через окно
для выброса гильз, не отжимая перехватыватель;

- уберите руку от зоны окна для выброса гильз
и зоны движения рукоятки затвора;

- нажмите кнопку перехватывателя (рисунок 3),
после чего затвор при движении в крайнее переднее
положение подаст патрон в патронник;

- для производства выстрела выключите предох­ранитель. Ружье готово для выстрела.

6.2.4.2 Заряжание патронов в патронник и ма­газин:

- направьте ружье в безопасном направлении;

- включите предохранитель;

9

- отведите затвор в заднее положение до поста-

новки на останов затвора;

- вложите один патрон в коробку через окно

для выброса гильз, не отжимая перехватыватель;

- уберите руку от окна для выброса гильз и зоны

движения рукоятки затвора;

- нажмите кнопку перехватывателя (рисунок 3),
после чего затвор при движении в крайнее переднее
положение подаст патрон в патронник;

- следующий патрон вложите в трубку магазина
через нижнее окно, предварительно отжав вверх ло­ток. Патрон вкладывайте полностью, нажимая пру­жину магазина, до фиксации его перехватывателем;

- таким же образом вставляйте остальные пат­роны до заполнения магазина;

- для производства выстрела выключите предох­ранитель. Ружье готово для выстрела.

6.2.5 Для извлечения патрона из патронника от­ведите затвор назад до отражения патрона, при этом
подача патрона из магазина на лоток не произойдет,
а затвор не встанет на останов затвора.

Если необходимо подать патрон из магазина,
достаточно нажать кнопку удерживателя в направ­лении к прикладу, при этом произойдет подача пат­рона из магазина под затвором на лоток, отведя зат­вор назад, отпустить его, затвор, не вставая на задер­жку, подаст патрон в патронник.

6.2.6 По окончании стрельбы:

- включите предохранитель;

- проверьте, не осталось ли патронов в коробке,

патроннике или магазине.

6.2.7 Порядок разряжания ружья:

- направьте ружье в безопасном направлении;

- включите предохранитель;

- переместите назад кнопку удерживателя (ри-

сунок 3);

- энергично отведите затвор за рукоятку назад

до отражения патрона из коробки;

- чередуйте перемещение кнопки удерживателя
и передергивание рукоятки до полного израсходо­вания патронов из магазина;

- проверьте патронник и магазин на отсутствие
в них патронов.

6.3 Техническое обслуживание

ОБРАТИТЕ ОСОБОЕ ВНИМАНИЕ!

ПРИ ОТВИНЧИВАНИИ ГАЙКИ-УДЛИНИТЕЛЯ В
ИСПОЛНЕНИИ РУЖЬЯ С УВЕЛИЧЕННОЙ ЕМКОСТЬЮ
МАГАЗИНА БУДЬТЕ ОСОБО ВНИМАТЕЛЬНЫ – ГАЙ­КУ-УДЛИНИТЕЛЬ НЕОБХОДИМО ПРИДЕРЖИВАТЬ
ВО ИЗБЕЖАНИЕ САМОПРОИЗВОЛЬНОГО ВЫЛЕТА
ПРУЖИНЫ МАГАЗИНА!

ПРИ РАЗБОРКЕ РУЖЬЯ ПРИ ОТДЕЛЕНИИ КЛИ­НА ОТ ЗАТВОРА ОСВОБОЖДАЕТСЯ ШАРИК, КО­ТОРЫЙ НАХОДИТСЯ В ПАЗУ КЛИНА СПРАВА.
ПРИМИТЕ МЕРЫ ДЛЯ ПРЕДОТВРАЩЕНИЯ УТЕРИ
ШАРИКА.

ОСИ ИЗВЛЕКАТЕЛЯ И ВЫБРАСЫВАТЕЛЯ ВЫ­БИВАЮТСЯ ТОЛЬКО СНИЗУ ВВЕРХ.

РАЗБОРКУ РЕГУЛЯТОРА СКОРОСТИ ПРОИЗ­ВОДИТЬ НЕ РЕКОМЕНДУЕТСЯ ВВИДУ БОЛЬШОГО
УСИЛИЯ ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУ­ЖИНЫ КЛАПАНА. РАЗБОРКУ РЕГУЛЯТОРА СКО-

10

РОСТИ ПРОИЗВОДИТЬ ТОЛЬКО В УСЛОВИЯХ МАС­ТЕРСКИХ ПО РЕМОНТУ СПОРТИВНО-ОХОТНИЧЬ­ЕГО ОРУЖИЯ.

ЧИСТКУ И СМАЗКУ РУЖЬЯ ПРОИЗВОДИТЕ
СОГЛАСНО РЕКОМЕНДАЦИЯМ п. 6.3.5 НАСТОЯЩЕ­ГО ПАСПОРТА.

6.3.1 ПРАВИЛЬНОЕ ОБРАЩЕНИЕ И СВОЕВРЕ­МЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОВЫША­ЕТ СРОК СЛУЖБЫ И ГАРАНТИРУЕТ НАДЕЖНУЮ
РАБОТУ РУЖЬЯ. НЕ СЛЕДУЕТ, ЕСЛИ В ЭТОМ НЕТ
НЕОБХОДИМОСТИ, ПРОИЗВОДИТЬ ПОЛНУЮ РАЗ­БОРКУ РУЖЬЯ. ПОЛНУЮ РАЗБОРКУ РУЖЬЯ РЕКО­МЕНДУЕТСЯ ПРОИЗВОДИТЬ В МАСТЕРСКИХ ПО РЕ­МОНТУ СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ.

6.3.2 Для обеспечения необходимого ухода (чи­стка, смазка, осмотр) производится неполная разбор­ка ружья, для чего необходимо (см. рисунок 2):

- отвинтить гайку ствола 7,

ВНИМАНИЕ! В ИСПОЛНЕНИИ РУЖЬЯ С УВЕ­ЛИЧЕННОЙ ВМЕСТИМОСТЬЮ МАГАЗИНА (С ГАЙ­КОЙ-УДЛИНИТЕЛЕМ 11) ОТСУТСТВУЕТ СТАКАН 14
И ПРИ ОТВИНЧИВАНИИ ГАЙКИ СТВОЛА НЕОБХО­ДИМО ПРИДЕРЖИВАТЬ ЕЕ ВО ИЗБЕЖАНИЕ ВЫ­ЛЕТАНИЯ ПРУЖИНЫ МАГАЗИНА 15;

- снять цевье 75;

- затвор переместить назад с помощью рукоят-

ки на 10...20 мм и отделить ствол от коробки;

- снять УСМ, выбив из коробки два штифта 67,
удерживающие основание УСМ в коробке, избегая
самопроизвольного отделения удерживателя с пру­жиной при снятии УСМ с коробки;

- снять рукоятку перезаряжания, выдергивая ее
с некоторым усилием в направлении перпендикуляр­ном оси затвора;

- снять с ружья поршень 20, тягу 23, затвор 30 с
клином 41, возвратную пружину 21, кольцо 22.

6.3.3 Полная разборка ружья:

- провести неполную разборку ружья;

- отделить приклад 79, для этого необходимо,
отвернув шурупы 81, отделить затыльник-амортиза­тор 80 и отвернуть стяжной винт приклада 82;

- разобрать УСМ, для чего:

1) снять удерживатель 68 с пружиной 69;

2) спустить курок с боевого взвода, придержи­вая курок пальцем, во избежание удара в крайнем
переднем положении;

3) выбить выколоткой ось курка 56, ось шепта­ла 50, ось спускового крючка 84, оси с кольцом 66;

4) выбить штифт предохранителя 46 и отделить
предохранитель 43;

- разобрать затвор, для чего необходимо:

1) выбить ось 37 ударника;

2) снять ударник 40, пружину 39 и шайбу 38,
удерживая клин на месте;

3) отделить клин 41 вниз. ВНИМАНИЕ! ПРИ
ОТДЕЛЕНИИ КЛИНА ОТ ЗАТВОРА ОСВОБОЖДА­ЕТСЯ ШАРИК 25, КОТОРЫЙ НАХОДИТСЯ В ПАЗУ
КЛИНА СПРАВА;

4) выбить оси 37 извлекателя и выбрасывателя,

ВНИМАНИЕ! ОСИ ИЗВЛЕКАТЕЛЯ И ВЫБРАСЫ-

ВАТЕЛЯ ВЫБИВАЮТСЯ ТОЛЬКО СНИЗУ ВВЕРХ;

5) отделить выбрасыватель 36, гнеток выбрасы-

11

вателя 34, пружину выбрасывателя 35, извлекатель
31, гнеток извлекателя 33 и пружину извлекателя 32;

- выбить ось перехватывателя 72 и снять пере­хватыватель 70 с пружиной 71, кнопкой перехваты­вателя 73 и пружиной кнопки перехватывателя 74;

- для снятия пружины трубчатого магазина 15 и
подавателя 16, поджав выступы пластмассового ста­кана 14 через боковые отверстия в трубке магазина,
утопить стакан внутрь трубки заподлицо с ее пе­редним торцем и, повернув вокруг оси на некоторый
угол, снять стакан, придерживая его от вылета под
действием пружины магазина.

ВНИМАНИЕ! РАЗБОРКУ РЕГУЛЯТОРА СКОРО­СТИ ПРОВОДИТЬ НЕ РЕКОМЕНДУЕТСЯ. ВВИДУ
БОЛЬШОГО УСИЛИЯ ПРЕДВАРИТЕЛЬНОГО ПОД­ЖАТИЯ ПРУЖИНЫ КЛАПАНА РАЗБОРКУ РЕГУЛЯ­ТОРА СКОРОСТИ ПРОИЗВОДИТЬ ТОЛЬКО В УС­ЛОВИЯХ МАСТЕРСКИХ ПО РЕМОНТУ СПОРТИВНО­ОХОТНИЧЬЕГО ОРУЖИЯ.

6.3.4 Сборка ружья производится в обратном

порядке.

После полной разборки:

- производится сборка трубчатого магазина;

- устанавливается в коробку перехватыватель.
ВНИМАНИЕ! Ось перехватывателя, для предотвраще­ния ее сдвига при стрельбе, необходимо закернить
по контуру отверстия коробки снизу;

- производится сборка затвора, для чего необ­ходимо:

1) собрать извлекатель и выбрасыватель с зат­вором;

2) поставить клин в затворе так, как показано на

рисунке 4, опустив вниз до появления паза в затворе;

3) в паз на клине поместить шарик 6 и поднять

клин вверх;

4) в задний паз клина вложить шайбу 4;

5) поставить в затвор ударник 3 с пружиной удар-

ника 5, прошив при этом шайбу;

6) забить ось 37 ударника;

- производится сборка ударно-спускового ме­ханизма. ВНИМАНИЕ! Ось шептала, для предотвра­щения ее сдвига при стрельбе, необходимо закер­нить по контуру отверстия в основании УСМ с обеих
сторон. Постановку удерживателя с пружиной удоб­нее производить при взведенном курке;

- устанавливается приклад и затыльник прикла­да. Соединение приклада с коробкой должно быть
прочным, без качки.

После неполной разборки:

- устанавливается на трубку магазина коль­цо 22 кольцевой проточкой вперед и возвратная
пружина;

- производится постановка подвижных частей на
ружье. При постановке подвижных частей на ружье
затвор с клином, тяга и поршень должны быть собра­ны в один узел. В таком положении затвор с клином
и тягой вводятся в коробку, а поршень одновремен­но на трубку магазина.

ВНИМАНИЕ! СЛЕДИТЕ ЗА ПРАВИЛЬНОСТЬЮ
СОЕДИНЕНИЯ ТЯГИ С ПОРШНЕМ - ВЫСТУПЫ ТЯГИ
ДОЛЖНЫ ВОЙТИ В СООТВЕТСТВУЮЩИЕ ПАЗЫ
ПОРШНЯ.

12

Перед продвижением затвора в коробку следу­ет обращать внимание, правильно ли расположены
уступы кольца 22 на трубке магазина и не препят­ствует ли оно продвижению тяги.

Затвор с клином и тягой удобнее вставлять в
коробку в горизонтальном положении ружья, при этом
клин должен быть опущен и не препятствовать про­движению затвора назад;

- после установки затвора в коробку (до уста­новки ствола) необходимо поставить рукоятку пере­заряжания затвора;

- установить ствол в коробку. При этом необхо­димо:

1) отвести назад затвор примерно на половину
хода;

2) вставить ствол в коробку;

3) отпустить затвор в переднее положение, при­держивая ствол;

- установить цевье;

- завернуть гайку ствола.

ПРОВЕРЬТЕ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ В
ЗАТВОРЕ И ВОЗВРАТ УДАРНИКА ПОД ДЕЙСТВИЕМ
ПРУЖИНЫ ПОСЛЕ НАЖАТИЯ НА НЕГО ПАЛЬЦЕМ.

- установить УСМ, при этом необходимо:

1) взвести курок 55;

2) поставить УСМ.

При сборке ружья не рекомендуется применять
больших усилий или принудительно забивать под­вижные и съемные детали во избежание надиров, ца­рапин, смятий.

6.3.5 Чистка и смазка

6.3.5.1 Ружье всегда должно быть вычищено и
слегка смазано. Для чистки применяйте чистый про­тирочный материал. Чистку производите сразу после
стрельбы или в течение не более одних суток после
стрельбы. В зимнее время перед чисткой ружье дол­жно 2-3 часа находиться в отапливаемом помещении.

БУДЬТЕ ОСТОРОЖНЫ! ЖИДКОСТИ, СПЕЦИ­АЛЬНО ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ЧИСТКИ КАНА­ЛА СТВОЛА, ЯВЛЯЮТСЯ СИЛЬНЫМИ РАСТВОРИ­ТЕЛЯМИ. ИХ ЧРЕЗМЕРНОЕ КОЛИЧЕСТВО ИЛИ ДЛИ­ТЕЛЬНЫЙ КОНТАКТ С ПОКРЫТИЯМИ ДЕТАЛЕЙ МО­ЖЕТ НАНЕСТИ УЩЕРБ ВНЕШНЕМУ ВИДУ РУЖЬЯ.
ТЩАТЕЛЬНО УДАЛЯЙТЕ ВСЕ ОСТАТКИ РАСТВО­РИТЕЛЯ И СМАЗЫВАЙТЕ СООТВЕТСТВУЮЩИЕ ПО­ВЕРХНОСТИ ПОСЛЕ ЕГО ПРИМЕНЕНИЯ.

6.3.5.2 Для чистки канала ствола необходимо:

- смазать поверхность канала ствола ружейным

маслом;

- протереть канал и патронник протирочным ма-

териалом;

- для полного удаления нагара и освинцовки
можно процесс смазки и протирки канала повторить
несколько раз. Для снятия сильной освинцовки мож­но применять сетку или щетку из тонкой латунной
проволоки, навинченной на шомпол и густо смазан­ной ружейной смазкой.

6.3.5.3 При чистке ствола также необходимо
производить смазку резьбы в стволе под сменное
дульное сужение и на самом дульном сужении ру­жейным маслом.

6.3.5.4 При чистке ружья необходимо удалять

13

нагар с деталей газовой камеры: из полости газовой
камеры, с поршня, с поверхности трубки магазина.

Для чистки от нагара применять ружейное мас-

ло или специальные жидкости для снятия нагара.

Не допускается применение для чистки от нага­ра абразивных материалов или металлических пред­метов, кроме латунной сетки.

6.3.5.5 Смазку деталей ружья производить тон­ким слоем, особенно при эксплуатации ружья при от­рицательной температуре во избежание загустева­ния смазки. Также должны быть смазаны направляю­щие пазы для тяги в коробке ружья и наружная по­верхность трубки подствольного магазина.

ВНИМАНИЕ! НЕ НАНОСИТЕ ИЗЛИШНЕЕ КОЛИ­ЧЕСТВО МАСЛА, ТАК КАК ЭТО ПРИВЕДЕТ К ПОЯВ­ЛЕНИЮ ОТЛОЖЕНИЙ ПЫЛИ И МЕЛКОГО МУСО­РА. ТАКИЕ ОТЛОЖЕНИЯ МОГУТ ПРИВОДИТЬ К НА­РУШЕНИЯМ РАБОТЫ АВТОМАТИКИ РУЖЬЯ, ОСЕЧ­КАМ И ДАЖЕ К РАЗДУТИЯМ СТВОЛА.

6.3.5.6 Детали газового двигателя, а также труб­ка подствольного магазина в зоне газовой камеры
должны только протираться после чистки.

6.4 Указания по эксплуатации

ОБРАТИТЕ ОСОБОЕ ВНИМАНИЕ! ПЕРЕД
СТРЕЛЬБОЙ И ПОСЛЕ КАЖДОЙ СМЕНЫ ДУЛЬНО­ГО СУЖЕНИЯ ПРОВЕРЯЙТЕ ПРАВИЛЬНОСТЬ УСТА­НОВКИ ДУЛЬНОГО СУЖЕНИЯ по п. 6.4.6.

6.4.1 Продолжительность службы и безотказ­ность ружья в значительной степени зависят от уме­лого и заботливого обращения с ним.

6.4.2 Не стреляйте из ружья одними капсюлями

без пороха, так как продукты сгорания взрывчатой
смеси капсюлей портят каналы стволов.

6.4.3 Не применяйте патронов, туго входящих в
патронники: это может привести к отказу автомати­ки ружья.

6.4.4 Не производите без излишней необходи­мости холостых спусков курков - это снижает живу­честь ударника и его пружины. В случае необходи­мости имитировать выстрел, вставляйте в патронник
гильзы с использованными капсюлями. Во избежа­ние осадки боевой пружины допускается произвести
холостой спуск.

6.4.5 Не допускайте ударов по стволам ружья ­это может привести к появлению вмятин.

6.4.6 Для ружей со сменными дульными суже­ниями выполняйте следующие рекомендации:

ВНИМАНИЕ! ПРИ ЛЮБЫХ МАНИПУЛЯЦИЯХ
СО СМЕННЫМИ ДУЛЬНЫМИ СУЖЕНИЯМИ - СМЕ­НОЙ СУЖЕНИЯ, ПРОВЕРКОЙ ЗАТЯЖКИ В СТВО­ЛЕ, ВИЗУАЛЬНОМ КОНТРОЛЕ - ОБЯЗАТЕЛЬНО
УБЕДИТЕСЬ, ЧТО РУЖЬЕ РАЗРЯЖЕНО!

- ВСЕГДА ПЕРЕД СТРЕЛЬБОЙ И ПОСЛЕ КАЖ­ДОЙ СМЕНЫ ДУЛЬНОГО СУЖЕНИЯ ПРОВЕРЯЙТЕ,
ДО КОНЦА ЛИ ЗАТЯНУТО СУЖЕНИЕ. Подтягивание
сменного дульного сужения производите специаль­ным ключом, прикладываемым к ружью.

При недовинчивании сменного дульного суже­ния возможен прорыв пороховых газов в зазор меж­ду стволом и сужением, что приводит к деформации
дульной части ствола и сменного дульного сужения, а
также может приводить к вылету сужения из ствола.

14

Правильно установленное сменное дульное су­жение должно расположиться заподлицо или немно­го утопать относительно дульного среза ствола.
Удлиненное дульное сужение ввинчивается до упора
заднего торца в уступ в канале ствола, при этом обя­зательно должен остаться зазор между торцом ствола
и выступающей цилиндрической частью дульного су­жения;

- после ввинчивания сменного дульного суже­ния осмотрите канал ствола со стороны дульного
среза, при этом должно быть видно кольцо в месте
сопряжения торца сужения и уступа в канале ствола,
то есть поверхность канала ствола должна высту­пать над поверхностью сменного дульного сужения.
Нарушение целостности кольца свидетельствует о ме­ханическом повреждении сужения (побитость, изгиб
кромок) или посадочного места в стволе, в этом слу­чае при стрельбе возможно повреждение сменного
дульного сужения или ружья;

- ПРИ ОБНАРУЖЕНИИ ДЕФОРМАЦИИ СТВО­ЛА ИЛИ ДУЛЬНОГО СУЖЕНИЯ, А ТЕМ БОЛЕЕ В
СЛУЧАЕ ВЫЛЕТА СУЖЕНИЯ ИЗ СТВОЛА СЛЕДУЕТ
НЕЗАМЕДЛИТЕЛЬНО ПРЕКРАТИТЬ ЭКСПЛУАТА­ЦИЮ РУЖЬЯ И ОБРАТИТЬСЯ ЗА КОНСУЛЬТАЦИ­ЕЙ В МАСТЕРСКУЮ ПО РЕМОНТУ СПОРТИВНО­ОХОТНИЧЬЕГО ОРУЖИЯ;

- при эксплуатации ружья периодически (пример­но через 50-100 выстрелов) проверяйте прочность
затяжки дульного сужения и при необходимости
производите его подтягивание;

- помните, что сменные дульные сужения и поса-

дочные места под них требуют осторожного обра­щения с целью предотвращения случайной дефор­мации тонкостенных сечений. При транспортировке
или эксплуатации ружья не оставляйте ствол без ввер­нутого дульного сужения.

6.4.7 Винт, крепящий приклад к коробке, в про­цессе стрельбы, особенно в начальный период эксп­луатации ружья, периодически подтягивайте, чтобы не
было качки приклада.

6.4.8 При одновременной разборке нескольких
изделий не допускайте перепутывания клина и зат­вора - они не взаимозаменяемы.

6.4.9 При выборе патронов предпочтительными для
применения являются патроны с пластмассовой гиль­зой, имеющие закатку способом “звезда”. Не приме­няйте патроны с металлической гильзой.

6.4.10 Для обеспечения работоспособности ру­жья при применении патронов с малой (менее 28 г) и
большой (более 45 г) массой дробового снаряда воз­можно отрегулировать газовый двигатель в случае
неудовлетворительной работы автоматики ружья.

ВНИМАНИЕ! ДЛЯ ПЕРВЫХ 100 ВЫСТРЕЛОВ,
ПОКА РУЖЬЕ НЕ ПРИРАБОТАЛОСЬ, ИСПОЛЬЗУЙ­ТЕ ПАТРОНЫ 12х70 С МАССОЙ ДРОБОВОГО СНА­РЯДА НЕ МЕНЕЕ 35 г ИЛИ ПАТРОНЫ КАЛИБРОВ
12х76, 12х89.

ВНИМАНИЕ! В ПЕРИОД ПРИРАБОТКИ ИЗДЕ­ЛИЯ РУЖЬЕ ПЕРЕД СТРЕЛЬБОЙ НЕОБХОДИМО
СМАЗАТЬ.

ВНИМАНИЕ! В ПРОЦЕССЕ ПРИРАБОТКИ РУ­ЖЬЯ СКОРОСТЬ ОТКАТА ПОДВИЖНЫХ ЧАСТЕЙ

15

УВЕЛИЧИВАЕТСЯ И ПРОИЗВОДИТЬ РЕГУЛИРОВКУ
ГАЗОВОГО ДВИГАТЕЛЯ НЕ РЕКОМЕНДУЕТСЯ.

Если при стрельбе патронами с тяжелыми сна­рядами не происходит подачи патрона из магазина в
патронник, то Вам необходимо вывернуть гайку га­зовой камеры (против часовой стрелки) не более чем
на два оборота с помощью прикладываемого уни­версального ключа.

Если с легкими снарядами патронов 12х70 зат­вор перемещается назад не полностью, то Вам необ­ходимо завернуть гайку газовой камеры (по часо­вой стрелке) не более чем на один оборот. Первона­чальное положение переднего торца гайки газовой
камеры отмечено рядом с прорезью в передней час­ти газовой камеры (рисунок 5).

ВНИМАНИЕ! ВРАЩАЙТЕ ГАЙКУ ГАЗОВОЙ КА­МЕРЫ, НЕ ОТДЕЛЯЯ СТВОЛ ОТ СТВОЛЬНОЙ КО­РОБКИ (рисунок 6).

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
И ОБ УПАКОВЫВАНИИ

Ружье охотничье самозарядное МР-153

¹ ___________________________ изготовлено
и принято в соответствии с техническими условиями
ТУ 7186-028-07539044-98 и признано годным для эк­сплуатации.

Ружье охотничье самозарядное МР-153 подвер­гнуто консервации и упаковано Ижевским механи­ческим заводом согласно требованиям, пре­дусмотренным в действующих технических условиях
ТУ 7186-028-07539044-98.

Дата изготовления _____________________

Подпись лиц, ответственных за приемку

Ì. Ï. ________________________

________________________

16

MP-153 SEMI-AUTOMATIC SHOTGUN

OWNER’S MANUAL

1 GENERAL

WARNING! BEFORE HANDLING THIS SHOTGUN,

READ THE OWNER’S MANUAL.

REMEMBER THAT ANY FIREARM MAY BE
DANGEROUS TO PEOPLE’S LIFE AND HEALTH IF
CARELESSLY HANDLED AND USED! STUDY AND
FOLLOW THE INSTRUCTIONS IN SUBCLAUSES 6.1,

6.2 and 6.4 OF THIS OWNER’S MANUAL.

1.1 Before using the shotgun, familiarize yourself
with the Owner’s Manual. It contains the basic
specifications, warnings, design description and
operation of the shotgun.

1.2 Since the shotgun design is constantly refined
to improve its reliability and performance, specifications
are subject to change without special notice in this
Owner’s Manual.

2 BASIC DATA

2.1 Purpose and Versions

2.1.1 The MP-153 Semi-Automatic Shotgun is
designed for various kinds of hunting, personal and
home defense.

2.1.2 Depending on a chamber length, the MP-153

may come in two versions:

- a version having a 89 mm chamber and

- a version having a 76 mm chamber.

2.1.3 The MP-153 shotgun using a 89 mm chamber
can handle 12 ga, 70 mm, 76 mm and 89 mm shotshells
and 12 ga, 70 mm or 76 mm shotshells if it uses a 76 mm
chamber. Do not use metal shell cases.

2.1.4 Depending on a design and choke system, the
shotgun may come in three versions:

- a fixed choke version;

- a version coming with interchangeable choke tubes
for lead shot (marked with the word “Lead”);

- a version coming with interchangeable choke tubes
for steel shot (marked with the word “Steel”).

A shotgun coming with interchangeable choke tubes
is marked with the word “Mob” applied to the shotgun
barrel.

A shotgun version intended for firing steel shot is
marked as shown in Fig. 7.

2.2 The MP-153 Semi-Automatic Shotgun complies
with the state standard ÃÎÑÒ P 50529-93 and meets the
criminalistical requirements of the Russian Ministry of

17

Internal Affairs and found fit for service.

The MP-153 Semi-Automatic Shotgun has been
certified for compliance with the safety requirements
and carries the following Safety Certificates:

- POCC RU.ÌÆ03.B00546 for the 12GA/76 mm
shotgun which validity is from February, 13, 2003 to
February 12, 2006.

- POCC RU.ÌÆ03.B00001 for the 12GA/89 mm
shotgun which validity is from April 21, 2003 to April
20, 2006.

These Safety Certificates have been granted by the
Agency for Certification of Civil and Service Weapon
and Ammunition at the Udmurt Center of Standardization
and Metrology registered under the reg. no. POCC
RU.0001.11ÌÆ03.

2.3 Design and Principle of Operation

2.3.1 The MP-153 Semi-Atomatic Shotgun consists

of the following basic units:

- a barrel with a gas cylinder and retraction speed

control for a movable system;

- a receiver with an underbarrel tube and

interceptor;

- a movable system consisting of a piston, slide

block assy, bolt handle and bolt with bolt lock;

- a recoil spring;

- a trigger assembly;

- a stock and

- a forend.

2.3.2 For ensuring high corrosion resistance, the
barrel bore, chamber and gas system parts (piston, gas
cylinder) are chrome-plated and the valve is made of

stainless steel.

2.3.3 The reloading system of the shotgun operates
by bleeding powder gases through the gas bleeding
holes which connect the barrel bore with the gas cylinder
fixed to the barrel and by the recoil spring mounted on
the magazine tube.

2.3.4 The retraction speed control for the movable
system is mounted inside the gas cylinder and consists
of the valve 6, valve spring 5 and gas cylinder nut 4. This
retraction speed control allows the usage of various
brands of ammunition by bleeding excess powder gas
out of the gas cylinder into the air and also compensates
for the effect of an ambient temperature.

2.3.5 The bolt slides in a straight line. The barrel is
locked by means of a locking lug located on the top of
the bolt. This locking lug being fully in the forward
position can be moved upward under the action of the
slide block. The locking lug enters the corresponding
recess cut into the barrel extension.

2.3.6 The trigger assembly is mounted on a separate
base and allows firing only single shots.

2.3.7 The shotgun features a button safety located
in the trigger housing (Fig. 3).

2.3.8 The shotgun incorporates a bolt stop to lock
the bolt in the rear position when all shotshells are spent.

2.3.9 The shotgun mechanisms operate as described
below:

- on discharge of the shotgun, the hammer strikes
a blow against the firing pin allowing the interceptor
catch to release the interceptor for feeding a shotshell
from the magazine onto the elevator;

18

- the powder gases push the piston and slide block
rearward to unlock the barrel bore by the action of the
slide block on the bolt lock; then the piston, slide block,
bolt lock and bolt moves back together;

- as the movable system goes rearward, a shotshell
case is extracted from the chamber and out of the
receiver and the hammer cocks;

- as the movable system moves forward, the recoil
spring lifts the elevator with a live shotshell for feeding
this shotshell into the chamber;

- when the bolt takes its forward position, the barrel
bore is locked by the locking lug which engages the
recess cut in the barrel extension during further
movement of the slide block with piston forward. The
shotgun is now ready for shooting;

- the bolt locks in the back position after the last
shotshell has been fired from the magazine.

3 BASIC SPECIFICATIONS

Table 1 – Basic Specifications

Parameter Value

Gauge

Barrel length, mm

Chamber length, mm

Barrel bore diameter (nominal), mm

*Fixed choke (nominal), mm

Maximum mean gas pressure,
MPa (kgf/cm
no mone than

Material of stock and forend

Magazine capacity:

- for 76 mm shell case

- for 89 mm shell case
Weight, kg, approx.

NOTES
1 - *Chokes symbols and their nominal constriction are given

in Table 2.

2 - *1The use of shotshells having marking “Max. 1050 bar” or

“For guns tested by 1370 bar pressure” is allowable.

3 - *

distinguished by having a longer forend nut (extension magazine
tube).

2

),

*1

2

The shotgun version with higher magazine capacity is

0.0 (Ñ); 0.5 (Ì) 1.0 (F)

Walnut, beech birch,

12

610; 660; 710; 750

76; 89

18.4

90 (918)

plastic

2

3.5

; 6*

2

2

4; 5*
3; 4*2; 5*

19

Òàble 2

Chokes symbols

Choke size for
lead shot, mm

Choke size for
steel shot, mm

CICMIMFXF

0,0 0,25 0,5 0,75 1,0 -

- 0,1 0,2 - 0,4 0,52
(bell

choke)

4 COMPLETENESS

4.1 The assembly units and parts of the MP-153 are

listed in Table 3.

Òable 3

Ref. No.
in Fig. 2

Part name

123

1* Interchangeable choke tube 1

2 Barrel 1
3 Receiver 1
4 Gas cylinder nut 1
5 Valve spring 1
6 Valve 1
7 Forend nut 1
8 Swivel clamp 1
9 Swivel ring 1

10 Screw 1

*1;2

11
12
13
14

Extension magazine tube 1

*2

Extension magazine tube spring 1

*2

Extension magazine tube adapter 1

*3

Sleeve 1
15 Magazine spring 1
16 Magazine follower 1

20

Qty

Continued

123

17 Magazine tube 1
18 Piston ring, internal 1
19 Piston ring, external 1
20 Piston 1
21 Recoil spring 1
22 Forend ring 1
23 Slide block assy 1
24 Pin 1
25 Ball 2
26 Slide block spring 1
27 Pushing rod 1
28 Bushing 1
29 Bolt handle 1
30 Bolt 1
31 Left extractor 1
32 Left extractor spring 1
33 Left extractor plunger 1
34 Right extractor plunger 1
35 Right extractor spring 1
36 Right extractor 1
37 Pin 3
38 Washer 1
39 Firing pin spring 1
40 Firing pin 1
41 Bolt lock 1
42 Trigger assembly base 1
43 Safety 1
44 Safety plunger 1
45 Safety spring 1
46 Pin 1
47 Trigger 1
48 Trigger plunger 1
49 Trigger spring 1
50 Sear pin 1
51 Sear 1
52 Sear pushing rod 1

Continued

123

53 Sear spring 1
54 Pin 1
55 Hammer 1
56 Hammer pin 1
57 Elevator 1
58 Elevator pivoted claw 1
59 Pin 1
60 Hammer strut 1
61 Mainspring 1
62 Elevator pivoted claw pushing rod 1
63 Elevator spring 1
64 Bolt stop 1
65 Bolt stop collar 1
66 Pin tube 2
67 Pin 2
68 Interceptor catch 1
69 Interceptor catch spring 1
70 Interceptor 1
71 Interceptor spring 1
72 Interceptor pin 1
73 Interceptor button 1
74 Interceptor button spring 1
75 Forend 1
76 Retainer housing 1
77 Retainer spring 1
78 Retainer 1
79 Stock 1
80 Recoil pad 1
81 Wood screw 2
82 Stock bolt 1
83 Washer 1
84 Trigger pin 1

*4

85

NOTES

*

1 -

For shotguns coming complete with choke tubes.

Forend collar 1

*1

2 -

12Ga/76 mm shotshells).

12Ga/76 mm shotshells).

For shotguns having high-capacity magazine (up to five

*2

For shotguns having high-capacity magazine (up to six

3 -

*3

This part is not used in high-capacity magazine shotguns.

4 ­5 - *4This part is not used in shotguns with plastic forend.

4.2 The shotgun comes complete as indicated in

Table 4.

Òàble 4

Description

Qty

Shotgun 1
Carton box 1
Certificate 1

*Interchangeable choke tubes:

- Cylinder (C)

- Improved Cylinder (IC)

- Modified (M)

- Improved Modified (IM)

- Full (F)

- Extra Full (XF)

Number of interchangeable choke tubes (inclu-

a choke tube being screwed-in)____ pcs

ding
Wrench 1
Package for interchangeable choke tubes 1

N o t e – *A shotgun version coming with interchangeable

choke tubes is available upon request. This shotgun comes with
one choke tube screwed into.

5 PERIOD OF STORAGE

5.1 Period of Storage

The period of storage for the MP-153 Semi-Automatic
Shotgun in the Manufacturer’s package is 12 months from
the date of preservative treatment at the Manufacturer.

21

After expiration of the preservation period, the

shotgun should be represerved.

The shotgun must be stored in locked-in rooms or
in other air-ventilated places under various macroclimatic
conditions.

6 USAGE NOTES

6.1 Safety Precautions

6.1.1 Though any firearm has various safety devices,
it may become dangerous, if carelessly handled. That is
why follow all recommended safety rules and always
keep in mind that ignorance of these rules may lead to
tragical results.

6.1.2 Always treat your shotgun as if it is loaded
and ready for fire.

6.1.3 Do not fire shotshells with stell length
exceeding the chamber length marked on the barrel, as it
may cause defects like a burst barrel.

6.1.4 WARNING!

TO AVOID THE DAMAGE OF THE FIXED CHOKE
OR INTERCHANGEABLE CHOKE TUBES (IF
AVAILABLE) AND LOCATION IN THE BARREL WHERE
THE CHOKE TUBE THREAD INTO, FOLLOW THE
INSTRUCTIONS BELOW:

- USE STEEL SHOT ONLY FOR A SHOTGUN

HAVING THE MARKING SHOWN IN FIG. 7;

- USE STEEL SHOT ONLY FOR A CHOKE TUBE

WHICH IS MARKED WITH THE WORD “STEEL”;

Choke tubes marked with the word “Lead” can be
used only for firing lead shot.

Choke tubes marked with the word “Steel” can be

22

used only for firing steel shot.

6.1.5 Reloading ammunition follow reccomendations

of powder manufacturers.

Do not blend smokeless and black powders!

6.1.6 Do not fire shotshells and powders which

have been in storage for more than 4 years.

6.1.7 Use hunting brands of powder only, othewise

barrels will bulge or burst.

6.1.8 Do not compress the charge of hunting

smokeless powder.

6.1.9 Do not fire a slug which body diameter

exceeds the barrel bore diameter at the choke area.

A round slug should be 0.2-0.3 mm smaller in

diameter than the barrel bore at the choke area.

A slug with outer fins should be 0.1-0.2 mm smaller
in diameter than the barrel bore , and the body of this
slug should be 0.8-1.0 mm smaller in diameter than the
barrel bore at the choke area.

Do not use a shotshell with a slug protruded from
the crimped shotshell to avoid inertia priming of the
next shotshell in the magazine.

Reloading ammunition, make sure the slug seats fully
in the shell to avoid its movement inside the shell or
falling it out of the shell into the magazine in shooting.

6.1.10 To avoid local “bean-like” bulges which may
be caused by the shot accidentally escaped from a
shell case into the barrel bore, use shotshells with
properly loaded components.

6.1.11 Inspect the barrel bore before loading to check
if it is clogged with snow, dirt or debris. Firing with a
clogged barrel bore may cause a bulged or burst barrel.

6.1.12 When reassembling the shotgun after
cleaning and lubrication, make sure the firing pin moves
freely in the bolt and the pin is capable of moving
back under the action of the spring.

Check this with the trigger mechanism removed

by depressing the firing pin rear end .

6.1.13 WARNING! IF THE SHOTGUN MISFIRED,
WAIT ABOUT 30-40 SECONDS AND ONLY THEN
RELOAD IT.

RELOAD THE SHOTGUN WITH THE BARREL

POINTED IN THE SAFE DIRECTION.

If a shotgun fails to fire when the trigger is pulled,
keep it pointed at the target for 30-40 seconds.
Sometimes slow primer ignition will cause a “hang­fire” and the shotshell will go off after a short pause.
If it still fails to fire, unload the shotgun keeping the
muzzle end pointed in a safe direction.

6.1.14 Before disassembling, check to make sure
the shotgun is unloaded, the safety is on and there are
no shotshells in the magazine.

6.1.15 When disassembling/reassembling / loading
the shotgun, keep your hands away from the movable
system parts, especially after pressing the interceptor
button.

6.2 Operational Procedure

CAUTION! BEFORE USING A NEW SHOTGUN,
REMOVE THE RUST-PREVENTIVE LUBRICANTS FROM
IT AND THEN RELUBRICATE WITH A GUN OIL AS
INSTRUCTED IN SUBCLAUSE 6.3.5.

6.2.1 The shotgun is set to the safe/unsafe positions

by means of a safety button (Fig. 3). The “safe” position

is set by pushing this button to the right, the left position
of the button means the “unsafe” position.

6.2.2 The MP-153 shotgun comes with the barrel

removed from the receiver and stock.

To assemble the shotgun:

- remove the forend nut (Fig. 2) fitted over the

magazine tube 17;

- remove the forend 75 from the magazine tube 17;

- push the interceptor button (Fig. 3) back toward

the stock;

- fit the barrel 2 with its gas cylinder over the
magazine tube so that its breech faces the receiver
while inserting the barrel extension into the receiver 3;

- after the barrel extension is inserted, move the
bolt handle rearward until the bolt locks in its rear
position;

- insert the barrel extension into the receiver fully;

- fit the forend 75 over the gas cylinder and
magazine tube 17, do not force.

- put the forend rear end on the ring 22 which is
located on the magazine tube 17 in front of the receiver 3;

- CAUTION! To increase the magazine capacity of
the shotgun fitted with the magazine tube extension
11, remove the plastic sleeve 14 (which is used in the
shotgun during transportation only) in the following
way. Through the side holes in the magazine tube press
in the plastic sleeve lugs, sink the plastic sleeve into
the magazine tube so that it becomes flush with the
front end of the magazine tube, and by swinging action
remove the plastic sleeve while holding it from jumping
out under the action of the magazine tube. TAKE CARE!

23

AFTER THE PLASTIC SLEEVE IS REMOVED, THE
MAGAZINE SPRING BECOMES FREE AND CAN JUMP
OUT CAUSING INJURY TO A SHOOTER!

- screw in the forend nut 7 or the magazine tube
extension 11 so that the forend 75 locks securely in its
position. Before installing the magazine tube extension
which increases the magazine capacity by two shotshells,
make sure it contains the spring 12 and the adapter 13.
Install the forend nut and the magazine tube extension
with great care;

- after the barrel 2 is inserted into the receiver
fully, the forend 75 is fitted over the magazine tube
17, the forend nut 7 or extension magazine tube 11 is
tightened, depress the interceptor button (Fig. 3), the
bolt will move forward.

CAUTION! WHILE DEPRESSING THE
INTERCEPTOR BUTTON, KEEP YOUR HAND OUT OF
THE BOLT HANDLE TRAVEL PATH AND DO NOT
INSERT YOUR HAND INTO THE EJECTION PORT IN
THE RECEIVER TO PREVENT INJURY.

If on depressing the interceptor button the bolt
does not move forward or the barrel and forend move
longitudinally, it means that your shotgun is assembled
incorrectly. Try tightening the nut further or disassemble
the shotgun in the reverse order, and reassemble it
following the above instructions.

6.2.3 Before start or stop using the shotgun, make

sure that:

- the chamber and magazine do not contain

shotshells;

- the safety is on;

- the hammer is released to avoid slackening of

the main spring.

6.2.4 To load the shotgun

6.2.4.1 To load a single shotshell.

CAUTION! DO NOT USE A SHOTSHELL WITH
SHELL LENGTH EXCEEDING THE CHAMBER LENGTH
MARKED ON THE BARREL AS THIS MAY CAUSE A
DAMAGE LIKE A BURST BARREL.

- point the shotgun in a safe direction;

- turn on the safety;

- move the bolt rearward until it stops (if the hammer
has been cocked, push the interceptor catch button
toward the stock and only then the bolt can be moved
rearward);

- load a shotshell into the receiver through the
ejection port keeping the interceptor unpressed;

- keep your hand away from the ejection port zone
and the bolt handle travel zone;

- press the interceptor button (Fig. 3), then the
bolt while moving forward will feed a shotshell into the
chamber;

- turn off the safety. The shotgun is now ready for
shooting.

6.2.4.2 To load the chamber and magazine:

- point the shotgun in a safe direction;

- turn on the safety;

- move the bolt rearward until it stops;

- load a shotshell into the receiver through the
ejection port holding the interceptor unpressed;

- keep your hand away from the ejection port zone
and the bolt handle movement zone;

24

- press the interceptor button (Fig. 3), then the
bolt while moving forward will feed a shotshell into the
chamber;

- insert the next shotshell into the magazine tube
through the bottom opening, but first push the elevator
up. Compress the magazine spring until the interceptor
will catch the shotshell letting it enter the magazine
tube fully;

- insert the rest of the shotshells as described above;

- when you are ready to fire, turn off the safety.

6.2.5 To remove a shotshell from the chamber, move
the bolt rearward until this shotshell is ejected. In this
case a shotshell will not be fed from the magazine
onto the elevator and the bolt will not go to a stop;

To feed a shotshell from the magazine, all you have
to do push the interceptor catch button toward the
stock. In this case the shotshell will be fed from the
magazine onto the elevator by carrying it from under
the bolt. Move the bolt rearward and then release it.
The bolt will feed a shotshell into the chamber without
moving to a stop.

6.2.6 On completion of shooting:

- turn on the safety;

- make sure that the receiver, chamber and magazine

do not contain shotshells.

6.2.7 To unload the shotgun:

- point the shotgun in a safe direction;

- turn on the safety;

- move the interceptor catch button to the rear

(Fig. 3);

- move the bolt rearward by means of its handle for

ejection of a shotshell from the receiver;

- push the interceptor catch button and close and
open the bolt repeatedly until all shotshells will be spent
from the magazine;

- make sure the chamber and magazine do not contain
any shotshells.

6.3 Maintenance

WARNING! TAKE GREAT CARE WHEN
UNSCREWING THE MAGAZINE TUBE EXTENSION OUT
ON A SHOTGUN FITTED WITH A HIGHER CAPACITY
MAGAZINE. HOLD THE MAGAZINE TUBE EXTENSION
WITH YOUR SECOND HAND TO AVOID JUMPING THE
MAGAZINE SPRING OUT.

WHEN REMOVING THE BOLT LOCK FROM THE
BOLT, THE BALL THAT SEATS ON THE RIGHT INSIDE
THE RECESS IN THE BOLT LOCK, BECOMES FREE.
TAKE CARE THAT THIS BALL IS NOT LOST.

DRIFT OUT THE EXTRACTORS PINS UPWARDS.

DISASSEMBLY OF THE RETRACTION SPEED
CONTROL IS NOT ADVISED AS THE VALVE SPRING
IS UNDER HIGH TENSION. SHOULD DISASSEMBLY
OF THE RECTRACTION SPEED CONTROL BE
NECESSARY, HAVE IT DISASSEMBLED BY A
GUNSMITH QUALIFIED IN REPARING OF SPORTING
AND HUNTING GUNS.

CLEAN AND LUBRICATE THE SHOTGUN AS
INSTRUCTED IN SUBCLAUSE 6.3.5 OF THIS OWNER’S
MANUAL.

6.3.1 PROPER HANDLING AND MAINTENANCE
ENSURE LONG SERVICE LIFE AND TROUBLE-FREE
OPERATION OF THE SHOTGUN. DISASSEMBLE THE

25

SHOTGUN COMPLETELY WHEN NECESSARY ONLY.
HAVE IT DISASSENBLE COMPLETELY BY A
GUNSMITH QUALIFIED IN REPAIRING OF SPORTING
AND HUNTING GUNS.

6.3.2 For routine maintenance (inspection, cleaning and

lubrication) strip the shotgun as follows (see Fig. 2):

- remove the forend nut 7;

CAUTION! THE SHOTGUN FITTED WITH A HIGHER
CAPACITY MAGAZINE (THE MAGAZINE TUBE
EXTENSION 11) HAS NO THE SLEEVE 14. WHEN
UNSREWING THE FOREND NUT, HOLD IT WITH
YOUR HAND TO AVOID JUMPING THE MAGAZINE
SPRING 15 OUT.

- remove the forend 75;

- move the bolt 10-20 mm rearward by the bolt handle

and seperate the barrel from the receiver;

- to remove the trigger assembly, drift out two
pins 67 which hold the trigger assembly in place inside
the receiver being sure that the interceptor catch and
spring stay in their place;

- remove the bolt handle pulling it out in the
direction perpendicular to the bolt axis;

- remove the piston 20, slide block 23, bolt 30 with
bolt lock 41, recoil spring 21 and ring 22;

- detach the bolt lock 41 from the bolt 30.

6.3.3 To disassemble completely:

- strip the shotgun;

- to detach the stock 79, remove the wood screws 81,
detach the butt plate 80 and remove the stock bolt 82;

- to disassemble the trigger assembly:

1) remove the interceptor catch 68 with spring 69;

2) release the hammer holding it with your finger
as it can strike against the firing pin when moving to
the forward position;

3) drift out the hammer pin 56, sear pin 40, trigger
pin 50 and the bolt stop pin 66;

4) drift out the safety pin 46 and remove the safety 43;

- to disassemble the bolt:

1) drift out the retaining pin 37 of the firing pin ;

2) remove the firing pin 40, firing pin spring 39
and the washer 38 holding the bolt lock in its place;

3) pull the bolt lock 41 downward. CAUTION!
WHEN REMOVING THE BOLT LOCK FROM THE BOLT,
THE BALL THAT SEATS ON THE RIGHT INSIDE THE
RECESS IN THE BOLT LOCK, BECOMES FREE. TAKE
CARE THAT THIS BALL IS NOT LOST;

4) drift out the extractors pins 37;

CAUTION! DRIFT OUT THE EXTRACTORS PINS

UPWARDS;

5) detach the ejectors 36, 31 ejector plungers 34,
33 ejector springs 35, 32.

- drift out the interceptor pin 72 and remove the
interceptor 70 with spring 71, interceptor button 73
and interceptor button spring 74;

- to remove the tubular magazine spring 15 and the
follower 16, press the plastic sleeve 14 lugs accessible
through the side openings in the magazine tube, move the
sleeve down the magazine tube until it flushes with the
magazine tube front end, turn the sleeve by an angle and
remove it. While removing great care should be taken to
avoid escape of the cup under the action of the magazine
spring 15.

26

CAUTION! DISASSEMBLY OF THE RETRACTION
SPEED CONTROL IS NOT ADVISED AS THE VALVE
SPRING IS UNDER HIGH TENSION. SHOULD
DISASSEMBLY OF THE RECTRACTION SPEED
CONTROL BE NECESSARY, HAVE IT DISASSEMBLED
BY A GUNSMITH QUALIFIED IN REPARING OF
SPORTING AND HUNTING GUNS.

6.3.4 Reassemble in the reverse order:

After complete disassembly:

- reassemble the tubular magazine;

- install the interceptor in the receiver. CAUTION!
TO HOLD THE INTERCEPTOR PIN FROM SHIFTING
DURING SHOOTING, ITS LOWER END SHOULD BE
CENTER-PUNCHED AROUND THE CONTOUR OF THE
OPENING IN THE RECEIVER;

- to reassemble the bolt:

1) assemble the extractors with the bolt;

2) insert the bolt lock into the bolt as shown in the
figure 4, moving it down until the recess in the bolt
becomes visible;

3) insert the ball 6 into the recess in the bolt lock
and lift the bolt lock;

4) insert the washer 4 into the rear slot in the bolt
lock;

5) insert the firing pin 3 with firing pin spring 5
into the bolt through the washer;

6) knock in the pin 37 of the firing pin;

- reassemble the trigger assembly.

CAUTION! TO HOLD THE SEAR PIN FROM
SHIFTING DURING SHOOTING, ITS BOTH ENDS
SHOULD BE DIMPLED AROUND THE CONTOUR OF

THE OPENING IN THE TRIGGER BASE. THE
INTERCEPTOR CATCH AND SPRING ARE ADVISED
TO BE MOUNTED WITH THE HAMMER COCKED;

- assemble the stock and the butt plate. Take care

that stock-to-receiver fit is tight.

After partial disassembly:

- fit the ring over the magazine tube with the ring

22 groove facing forward and then fit the recoil spring;

- install the movable system parts. Install the movable
system with the bolt, bolt lock, slide block assy and piston
assembled in a single unit.

The bolt/bolt lock assembly is inserted into the
receiver while the piston is fitted over the magazine
tube.

CAUTION! CHECK THAT THE SLIDE BLOCK ASSY
AND THE PISTON ARE CORRECTLY CONNECTED - THE
SLIDE BLOCK BARS SHOULD ENTER THE
CORRESPONDING CUTS IN THE PISTON.

Before pushing the bolt into the receiver, check to
make sure that shoulders of the ring 22 are correctly
located on the magazine tube and don’t interfere with the
slide block movement.

It is easier to insert the bolt/ bolt lock /slide block
into the receiver having the shotgun in the horizontal
position; the bolt lock should be pushed down to allow
free movement of the bolt to the rear;

- after the bolt is installed in the receiver (before

fitting the barrel), the bolt handle should be installed;

- to fit the barrel:

1) move the forend rearward to the midpoint of its

travel;

27

2) push the barrel into the receiver;

3) holding the barrel by hand, let the bolt move

forward;

- fit the forend;

- draw up the forend nut.

MAKE SURE THAT THE FIRING PIN MOVES
FREELY IN THE BOLT AND THAT IT CAN REBOUND
UNDER THE ACTION OF ITS SPRING IF TO PRESS ON
IT WITH YOUR FINGER.

- to install the trigger assembly;

1) cock the hammer 55;

2) install the trigger assembly.

Reassemble the shotgun using no force. Do not drive
in the movable and detachable parts forcibly to avoid
scratches and scores on them.

6.3.5 Cleaning and lubrication.

6.3.5.1 The shotgun should be kept clean and
lubricated. Clean with a soft clean cloth immediately
after shooting or within 24 hours of shooting. When
the shotgun was fired under winter conditions, keep it
indoors for about 2-3 hours and only then start cleaning.

CAUTION! SOLVENTS WHICH ARE USED FOR
BARREL BORE CLEANING ARE STRONG.PROLONGED
OR EXCESS CONTACT WITH FINISH OR BLUING
CAN DAMAGE THE SHOTGUN’S FINISH. BE SURE
TO WIPE AWAY ALL EXCESS SOLVENT AND THEN
LUBRICATE WITH OIL.

6.3.5.2 To clean the barrel bore:

- lubricate the barrel bore with any gun oil;

- wipe the barrel bore using a cleaning cloth;

- to remove carbon deposits and lead fully, repeat

28

lubricating and wiping several times. If it difficult to
remove lead by the above method, you may use a brass
brush or a cleaning rod with brass wire gauze wrapped
around it and thick-coated with a gun grease.

6.3.5.3 Be sure to lubricate the location in the barrel
bore where the choke tube thread into and choke tube
threads. Use a gun oil.

6.3.5.4 Do not forget to remove carbon from the
gas cylinder parts: the gas cylinder internal surfaces,
piston, magazine tube surface.

For removing carbon deposits, use any gun oil or
special carbon removing solutions. The use of abrasive
materials or metal objects, excepting a brass wire gauze,
is not allowable.

6.3.5.5 Apply a thin coat of a lubricant on the
shotgun parts, especially when you use the shotgun at
negative temperatures to avoid thickening of a lubricant.
Do not forget to lubricate guide cuts in the receiver
for the slide block bars, as well as the outer surface of
the underbarrel magazine tube.

CAUTION! AVOID USING TOO MUCH OIL AS
DUST OR/AND DEBRIS CAN GET TRAPPED IN THE
OIL CREATING A GUM THAT WILL CAUSE MISFIRES
AND DEFECTS LIKE BULGED BARREL.

6.3.5.6 The parts of the gas system and underbarrel
tube portion located in the gas cylinder should be only
wiped out after cleaning.

6.4 Directions for use

CAUTION! BEFORE SHOOTING AND AFTER
CHANGING A CHOKE TUBE, MAKE SURE YOU
INSTALL THE CHOKE TUBE CORRECTLY AS
INDICATED IN SUBCLAUSE 6.4.6.

6.4.1 Long service life and trouble-free operation

of the shotgun depend upon proper and careful handling.

6.4.2 Do not fire primers without powder, as the
combustion products of the primer ignition charge will
destroy the barrel bore.

6.4.3 To avoid failure of the shotgun automatic
system, use the shotshells that enter the chamber readily.

6.4.4 Needlessly do not release the hammers in
dry, otherwise the firing pins and their springs will
Lose their durability. To imitate fire (if required), you
may use shells with fired primers. It’s allowed to make
a dry shot to prevent the slackening of the main spring.

6.4.5 Do not subject the barrels to knocking to
avoid dents on them.

6.4.6 In the case of a shotgun that comes complete
with interchangeable choke tubes, follow
recommendations given below:

CAUTION! WHEN PERFORMING ANY
OPERATIONS WITH CHOKE TUBES (CHANGE OF
A CHOKE TUBE, CHECK OF CHOKE TUBE
TIGHTNESS FULLY TIGHTENED, VISUAL
INSPECTION), MAKE SURE THE SHOTGUN IS
UNLOADED!

BEFORE SHOOTING AND AFTER INSTALLATION
OF A CHOKE TUBE, MAKE SURE THE CHOKE TUBE IS
FULLY TIGHTENED. For tightening of a choke tube, use
a special wrench which completes your shotgun.

Shooting with loose choke tube can result in burst
of gas into the space between the barrel wall and the
choke tube causing deformation of the muzzle or escape
of the choke tube.

Properly installed choke tube should be flush with
or some distance down the barrel muzzle. Extended choke
tube is threaded into the barrel until its end face rests
against the shoulder in the barrel bore, in this case the
gap between barrel muzzle end and shoulder of the
extended choke should stay.

Look into the barrel muzzle. The ring at the coupling
the bore with the choke tube where the surface of the
barrel bore overhang the surface of the choke tube channel
should be visible. The distortion of this ring indicates
the damage of the choke (chipped or bent edges) or
its location in the barrel. Shooting with these defects
may cause the damaged choke tube or shotgun.

If the barrel or choke tube is found to be defective
or the choke tube escapes from the barrel, stop shooting
immediately and consult a gunsmith qualified in repairing
of sporting and hunting guns.

Periodically (every 50-100 shots) check to insure
that the choke tube is seated fully in the barrel. Tighten it,
when required.

Remember that choke tubes and locations in barrels
where choke tubes srcewed into require careful handling
for prevention of causial deformation of the thin-wall
sections. Do not leave a barrel without a choke tubes
being in place.

6.4.7 In shooting, especially during initial period of
using the shotgun, periodically tighten the bolt which
secures the stock to the receiver to avoid loose stock.

6.4.8 If you disassemble several shotguns at the
same time, do not mix their bolt locks and bolts, as
these parts are not interchangeable.

29

6.4.9 When choosing ammunition for your shotgun,
priority should be given to plastic cased shotshells having
star-type crimping. Do not use metal shell cases.

6.4.10 When using light loads (less than 25 g) or
heavy loads (more than 45 g), the adjustment of the
gas system may be required if the action fails to operate
correctly for ensuring trouble-free operation of the
shotgun.

WARNING! FOR FIRING THE FIRST 100 SHOTS, USE
THE 12GA./70 mm SHOTSHELL WITH LESS THAN 35 g
LOAD OR THE 12GA./76 mm AND 12GA./89 mm
SHOTSHELLS.

WARNING! DURING INITIAL PERIOD OF USING
THE SHOTGUN, LUBRICATE IT EACH TIME YOU ARE
GOING TO FIRE.

WARNING! DURING INITIAL PERIOD OF USING
THE SHOTGUN, THE MOVABLE SYSTEM RETRACTION
SPEED INCREASES, THAT IS WHY THE ADJUSTMENT
OF THE GAS SYSTEM IS NOT DESIRABLE.

If in firing heavy loads, a shell is not fed from the
magazine into the chamber, give the gas cylinder nut two
turns counterclockwise using a special wrench coming
with the shotgun.

If in firing 12GA./70 mm shotshells with a light
load, the bolt does not move fully rearward, give the gas
cylinder nut one turn clockwise. The initial position of
the front end of the gas cylinder end is marked at the
notch in the front part of the gas cylinder (Fig. 5).

WARNING! TURN THE GAS CYLINDER NUT WITH
THE BARREL FITTED TO THE RECEIVER (Fig. 6).

7 ACCEPTANCE CERTIFICATE AND
PACKING

The MP-153 Semi-Automatic Shotgun
No._________________________ has been
manufactured and accepted in accordance with the
Specifications ÒÓ 7186-028-07539044-98 and found fit
for service.

The MP-153 Semi-Automatic Shotgun
No.____________________________ has been
given a preservative treatment and packed in
accordance with the requirements of the Specifications
ÒÓ 7186-028-07539044-98 in force.

Date of manufacture__________________

Accepted by_______________________

signature

30

Рисунок 1 – Внешний вид ружья

Fig. 1 – External appearance of the MP-153

31

32

Рисунок 2 – Сборочные единицы и детали ружья

Fig. 2 – Exploded View of the MP-153

Передний торец затвора

Bolt front end

à)

Кнопка
предохранителя

Safety button

Рисунок 3

Кнопка
удерживателя

Interceptor
catcher button

Fig. 3

Кнопка
перехватывателя

Interceptor
button

á)

1. Затвор · bolt

2. Êëèí · bolt lock

3. Ударник · firing
pin

а) постановка шарика · ball installation;
б) правильное положение деталей после сборки · correct

position of parts after assembling.

4. Шайба · washer

5. Пружина ударника

· firing pin spring

6. Шарик · ball

Рисунок 4 – Сборка затвора

Fig. 4 – Bolt assembly

7. Ось ударника ·
firing pin
retaining pin

33

Маркировка

Marking

Рисунок 5

Ружье охотничье
самозарядное МР-153.
Паспорт на русск. и англ. яз.
И. Зак. 2736

Fig. 5

Рисунок 6

Fig. 6

Рисунок 7 – Клеймо “Стальная дробь”

Fig. 7 – Marking “Steel shot”
