BACscan F-50 User guide

ALKOMAT
RESULT
BACSCAN F-50
INSTRUKCJA OBSŁUGI
Dziękujemy Państwu za zakup alkomatu BACSCAN F-50. Przed pierwszym użyciem prosimy o uważne zapoznanie się z instrukcją obsługi urządzenia, w szczególności z informacjami za­wartymi w punktach Kalibracja i Informacje końcowe. Użytkowanie zgodnie z zaleceniami instrukcji zapewni długotrwałą i niezawodną pracę urządzenia. Instrukcję należy przechowy­wać w pobliżu urządzenia w całym okresie użytkowania.
Szczególnie starannie należy przeczytać wszystkie uwagi poprzedzone tym sym­bolem. Postępowanie niezgodne z ostrzeżeniami może spowodować uszkodzenie testera.
SPIS TREŚCI
1. Widok ogólny 4
2. Widok wyświetlacza 5
3. Wymiana baterii 5
4. Zanim wykonasz pomiar – ważne informacje 7
5. Włączenie / przygotowanie urządzenia do pomiaru 7
6. Pomiar 8
7. Wynik pomiaru 9
8. Ponowny pomiar 9
9. Pamięć pomiarów 10
10. Auto o – funkcja automatycznego wyłączania zasilania 10
11. Komunikaty na wyświetlaczu 10
12. Kalibracja 12
13. Informacje końcowe 12
14. Parametry techniczne 14
3PL
Alkomat BACSCAN F-50 jest niezawodnym urządzeniem z grupy anali-
RESULT
MADE IN KOREA
Przycisk zasilania
Otwór wylotowy
powietrza
Ustnik
Wyświetlacz LCD
Komora baterii
zatorów osobistych zapewniającym precyzyjne i powtarzalne wyniki, w szczególności dla niskich zakresów pomiarowych. Wyniki wyświetlane są na dwukolorowym wyświetlaczu LCD z rozdzielczością do setnych czę­ści po przecinku.
1. WIDOK OGÓLNY
4 PL
2. WIDOK WYŚWIETLACZA
Informacja
o gotowości
do pomiaru
Wynik pomiaru
READY BATT
RESULT
Sygnalizacja niskiego
napięcia zasilania
mg/L
µg/L
fabryczne ustawienie ‰ (promile)
WARN
Sygnalizacja przekroczenia progu alarmowego
Jednostki pomiarowe –

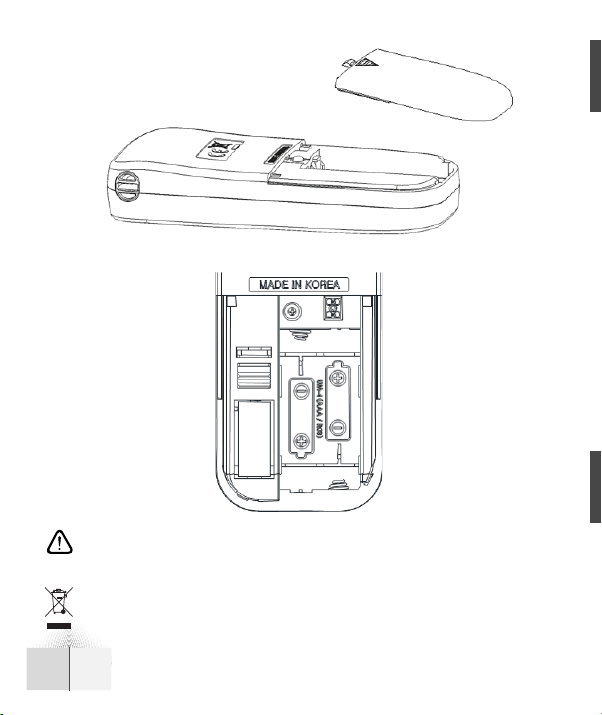

3. WYMIANA BATERII
Przed przystąpieniem do wymiany baterii upewnij się, czy urządzenie jest wyłączone.
Urządzenie zasilane jest z dwóch baterii alkalicznych 1.5V typ AAA.
Jeżeli baterie są całkowicie rozładowane na wyświe­tlaczu LCD pojawia się komunikat.
Aby wymienić baterie należy zdjąć pokrywkę znajdującą się w tylnej części obudowy. Następnie wyjąć zużyte baterie, umieścić nowe zgodnie z oznaczeniami biegunów i zamknąć pokrywkę komory baterii.
BATT
5PL
Zużytych baterii nie wolno pozostawiać w komorze baterii, ponieważ mogą skoro­dować i uszkodzić urządzenie.
Należy stosować wyłącznie baterie alkaliczne!
PAMIĘTAJ! Zużyte baterie należy obowiązkowo zutylizować zgodnie z lokalnymi
przepisami. Nie wyrzucaj baterii do domowych / miejskich pojemników na śmieci.
6 PL
4. ZANIM WYKONASZ POMIAR – WAŻNE INFORMACJE
Odczekać 20 minut
12
1
11
2
10
3
9
4
8
567
Nie pić
Nie palić
Badanie powinno być przeprowadzone nie wcześniej niż 20 minut po spożyciu alkoholu.
Na 20 minut przed testem należy powstrzymać się, również od palenia tytoniu.
Pozostałości alkoholu oraz innych czynników w jamie ustnej mogą wpły­wać na zafałszowanie wyników. Do innych czynników zalicza się m.in. pozostałości po: płynie do płukania ust, aromatycznych drinkach, lekar­stwach, kroplach, silnych miętowych cukierkach, gumie, wymiociny itp. Na 10 minut przed przystąpieniem do pomiaru zaleca się przemycie ust czystą, letnią wodą lub płynem nie zawierającym alkoholu.
5. WŁĄCZENIE / PRZYGOTOWANIE URZĄDZENIA DO POMIARU
Naciśnij przycisk zasilania [ ]. Włączenie zasilania zostanie zasygnalizowane sygnałem dźwiękowym. Na
Krok 1
panelu LCD pojawi się ekran powitalny, na którym wy­świetla się kolejno komunikat „On”, „ ” i liczba infor­mująca o ilości wykonanych pomiarów.
7PL
Krok 2
Następnie rozpocznie się odliczanie wsteczne od 150 do 0 trwające ok. 20 sek. W tym czasie urządzenie przeprowa­dza proces automatycznej kontroli.
Krok 3
Krótki sygnał dźwiękowy oraz napis „READY” i „ bLo” infor- muje o przejściu alkomatu w stan gotowości do pomiaru.
6. POMIAR
Załóż czysty ustnik, weź głęboki wdech i równomiernie, niezbyt silnie dmuchaj w ustnik przez ok. 4 sek, do momentu usłyszenia sygnału „klik”. Kontrola ciągłości wydechu potwierdzana jest przerywanym sygnałem dźwiękowym. Jeżeli badanie zostało wykonane prawidłowo na panelu LCD przemieszczać będzie się linia z lewej na prawą stronę. Po kilku se­kundach na wyświetlaczu pojawi się wynik pomiaru w promilach (‰).
W czasie dmuchania otwór wylotowy powietrza nie może być zasłonięty!
Jeżeli w ciągu 20 sek. od momentu zasygnalizowania gotowo­ści do pomiaru nie zostanie on wykonany urządzenie wyłączy się automatycznie.
Komunikat Flo na wyświetlaczu oznacza, że proces wydechu został źle przeprowadzony np. zbyt krótki czas wydechu, przerywany wydech, za mała ilość powietrza skierowana na mikroprocesor. W takim przypadku próbę należy wykonać ponownie.
8 PL
off
7. WYNIK POMIARU
Wynik wyświetlany jest w promilach (‰) z rozdzielczo­ścią do dwóch miejsc po przecinku, przez ok. 30 sek. Po przekroczeniu progu 0,20‰ kolor wyświetlacza zmienia
RESULT WARN
się z niebieskiego na czerwony i włącza się pulsacyjny sygnał dźwiękowy.
W przypadku, gdy stężenie przekracza 4.00‰ na wy­świetlaczu pojawia się napis .
RESULT WARN
8. PONOWNY POMIAR
W celu wykonania kolejnego pomiaru należy poczekać ok. 30 sekund, aż urządzenie wyłączy się i następnie nacisnąć przycisk zasilania [ ]. Po przygotowaniu urządzenia do pomiaru postępuj zgodnie z instrukcjami podanymi w punkcie 6.
Jeżeli wynik testu był negatywny (wskazanie 0.00) to kolejny pomiar można przepro­wadzić niezwłocznie. W przypadku pozytywnej próby zalecane jest zachowanie 2 - 3 min. odstępu przed następnym pomiarem. Czas ten jest niezbędny do całkowitego wyparowania alkoholu z czujnika, który mógłby zawyżyć wynik kolejnego pomiaru. Czas wyparowania zależy od stężenia alkoholu w poprzedzającej próbie.
Należy stosować oryginalne ustniki. Po każdym pomiarze zalecana jest wymiana ust­nika. Wielokrotne użycie tego samego ustnika może doprowadzić do uszkodzenia sensora w wyniku zalania śliną. Pozostające opary oraz krople alkoholu mogą zawy­żyć kolejny pomiar. Używanie nieodpowiednich dla danego modelu ustników może doprowadzić do uszkodzenia urządzenia.
9PL
9. PAMIĘĆ POMIARÓW
W pamięci alkomatu może być zapisanych maksymalnie 10 ostatnich wy­ników. Aby przejść do trybu pamięci włącz alkomat naciskając przycisk zasilania [ ]. Gdy na panelu LCD wyświetli się napis „ ” naciśnij po­nownie przycisk zasilania.
Na wyświetlaczu pojawi się komunikat „ ”, następnie numer „d-1” i ostatni wynik pomiaru. Kolejne naciskanie przycisku zasilania pozwala przejrzeć wcześniej zapisane wyniki. Automatyczne wyjście z trybu pa­mięci następuje po 4 sek. nieaktywności.
10. AUTO OFF - FUNKCJA AUTOMATYCZNEGO WYŁĄCZENIA ZASILANIA
Po wyświetleniu wyniku urządzenie automatycznie wyłącza się po 30 sekundach. Urządzenie wyłączy się także, jeżeli pomiar nie zostanie wy­konany w ciągu 20 sekund.
11. KOMUNIKATY NA WYŚWIETLACZU
Poniższa tabela przedstawia komunikaty, które mogą pojawić się na wy­świetlaczu podczas pracy urządzenia, możliwe przyczyny oraz sposób postępowania.
10 PL
WSKAZANIE OPIS
Sygnalizacja przekroczenia progu alarmowego 0,20‰. Po przekroczeniu progu kolor wyświetlacza zmienia się
RESULT WARN
z niebieskiego na czerwony i włącza się pulsacyjny sygnał dźwiękowy.
Sygnalizacja przekroczenia zakresu pomiarowego. Stężenie alkoholu w próbce pomiarowej przekracza
RESULT WARN
4.00 ‰.
Proces wydechu został źle przeprowa­dzony np. zbyt krótki czas wydechu, przerywany wydech, za mała ilość powietrza skierowana na czujnik.
SPOSÓB
DZIAŁANIA
Przed kolejnym pomia­rem należy odczekać ok. 2 – 3 min.
Przed kolejnym pomia­rem należy odczekać ok. 5 – 10 min.
Należy wykonać próbę ponownie.
BATT
Rozładowane baterie.
Przekroczony zakres temperatur pracy urządzenia (0 ~ +40°C).
Sygnalizacja przypominająca o koniecz­ności wykonania kalibracji. Włącza się po wykonaniu 500 pomiarów.
Należy wymienić bate­rie. Wymiana baterii, patrz punkt 3.
Należy poczekać, aż temperatura urządzenia będzie mieściła się w zalecanym zakresie temperatur.
Można nadal wykony­wać pomiary, jednak zaleca się skontaktowa­nie z serwisem w celu sprawdzenia urządzenia. Informacje odnośnie kalibracji punkt 12.
11PL
12. KALIBRACJA
Dokładność wskazań testera może się obniżać w trakcie normalnego procesu użytkowania. Zgodnie z wytycznymi producenta, w celu za­pewnienia dokładnych wskazań, zalecane jest przeprowadzenie kali­bracji urządzenia przynajmniej, co 6 - 12 miesięcy lub 500 pomiarów (w zależności, który warunek nastąpi wcześniej). Kalibracja wykony­wana jest odpłatnie i może być przeprowadzona wyłącznie przez Auto­ryzowany Punkt Serwisowy. Więcej informacji można uzyskać telefo­nicznie 22 852 23 98 lub na stronie internetowej Alkomat.pl.
13. INFORMACJE KOŃCOWE
Nigdy nie wykonuj pomiaru bezpośrednio po spożyciu alkoholu.
Wysokie stężenie może rozkalibrować lub uszkodzić komórkę po­miarową!
Nie wdmuchuj dymu papierosowego do urządzenia, ponieważ
może to spowodować uszkodzenie komórki pomiarowej!
 Zbyt mocne dmuchanie może uszkodzić sensor w wyniku zalania
śliną.
 W przypadku, gdy temperatura urządzenia znacznie różni się od
temperatury pomieszczenia, w którym ma być używane, należy od­czekać ok. 15 - 20 minut w celu dostosowania się urządzenia do nowej temperatury.
 Aby uzyskać precyzyjne wyniki stosuj tylko oryginalne ustniki. Ust-
niki pakowane są pojedynczo w higieniczne, sterylne opakowania.
 Przechowuj tester wraz z wyposażeniem w miejscu niedostępnym
dla dzieci.
12 PL
 Nie używaj ani nie przechowuj testera w miejscach narażonych na
działanie zarówno niskich jak i wysokich temperatur. Może to spo­wodować uszkodzenie podzespołów elektronicznych.
 Nie używaj i nie przechowuj testera w miejscach narażonych na
nadmierne zanieczyszczenie (m.in. opary gazów toksycznych, ben­zyny, rozpuszczalników, spalin itp.) lub/i wysoką wilgotność.
 Nie używaj urządzenia blisko silnych elektrycznych lub magnetycznych
pól np. w pobliżu telefonów bezprzewodowych, komórkowych itp.
 Nie dopuść do zalania urządzenia. Jeżeli ulegnie zalaniu lub zamoczeniu
wyjmij natychmiast baterie.
 Do czyszczenia testera nie stosuj żadnych środków chemicznych. Urzą-
dzenie przecieraj miękką szmatką.
 Wyjmij baterie, jeżeli przez dłuższy czas urządzenie nie będzie używane.
 Jeśli urządzenie nie było używane przez dłuższy czas, pierwsze trzy wy-
niki mogą być obarczone większym błędem pomiarowym.
 Zalecane jest regularne sprawdzanie oraz kalibrowanie alkomatu.
Tester nie może być używany jako narzędzie do jednoznacznego stwierdzenia czy badana osoba może prowadzić pojazd mechaniczny zgodnie z obowiązują­cym prawem. Producent oraz sprzedający nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody i straty spowodowane lub powstałe u osoby badanej tym testerem. Nieprawidłowe wskazania mogą być wynikiem niewłaściwej obsługi urządzenia, uszkodzeń oraz wpływu wielu innych czynników. Wszelkie decyzje i działania oparte na podstawie wyników tego urządzenia będą podjęte na wy­łączną odpowiedzialność badanej osoby.
Według polskiego prawa tester ten nie jest urządzeniem dowodowym.
13PL
14. PARAMETRY TECHNICZNE
Sensor elektrochemiczna komórka pomiarowa
Zakres pomiarowy 0.00 – 4.00‰
Rozdzielczość wskazań 0.01‰
Dokładność* ±0.05‰ dla 1.00‰ w temp. 25oC
Jednostki pomiarowe** ‰ (promile), mg/L, % BAC, µg/L
Czas przygotowania do pracy*** < 20 sek.
Tryb pomiaru / próbkowanie automatyczne
Czas wydechu podczas pomiaru ok. 4 sek.
Próg alarmowy 0.20‰
Zakres temperatur pracy 0°C - 45°C
Zakres temperatur przechowywania 0°C - 50°C
Zasilanie 2x 1.5V baterie alkaliczne AAA
Automatyczne wyłączenie zasilania
Wyświetlacz
Wymiary zewnętrzne 114 x 47 x 24 mm
Waga 90 g łącznie z bateriami
* dla prawidłowo skalibrowanego urządzenia. W celu zapewnienia dokładnych wskazań, zalecane jest prze­prowadzenie kalibracji urządzenia, przynajmniej co 6 - 12 miesięcy lub 500 pomiarów (w zależności, który warunek nastąpi wcześniej). ** możliwość zmiany jednostki pomiarowej przez serwis. Fabryczne ustawienie : ‰ promile.
*** zależy od warunków środowiska (temperatury i wilgotności), w których wykonywane
14 PL
jest badanie oraz wyniku w poprzedzającym pomiarze.
po 20 sek. bezczynności po 30 sek. od wykonania pomiaru
3 cyfrowy LCD, podświetlany, dwukolorowy
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycz­nych i elektronicznych (dotyczy gospodarstw domowych)
Przedstawiony symbol oznacza, że niesprawnego urządzenia elektronicznego nie moż­na wyrzucać razem z innymi odpadami gospodarczymi.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Takie postępowanie pomoże chronić zasoby naturalne i zapewni ponowne wprowadzenie produktów do obiegu, chroniąc zdrowie człowieka i środowi­sko. Aby uzyskać więcej informacji o tym, gdzie można przekazać zużyty sprzęt do re­cyklingu, należy się skontaktować z Urzędem Miasta, Zakładem Gospodarki Odpadami lub sklepem, w którym zakupiono produkt.
Wszelkie próby modykacji urządzenia niosą ze sobą ryzyko porażenia prądem, mogą uniemożli­wić jego właściwe funkcjonowanie oraz spowodować utratę gwarancji.
Żadna część niniejszej instrukcji, zarówno w całości jak i we fragmentach, nie może być modykowana, ani przetwarzana w jakikolwiek sposób elektroniczny, fotograczny, mechaniczny oraz inny bez pisemnej zgody rmy AISKO.
