SP 140
3

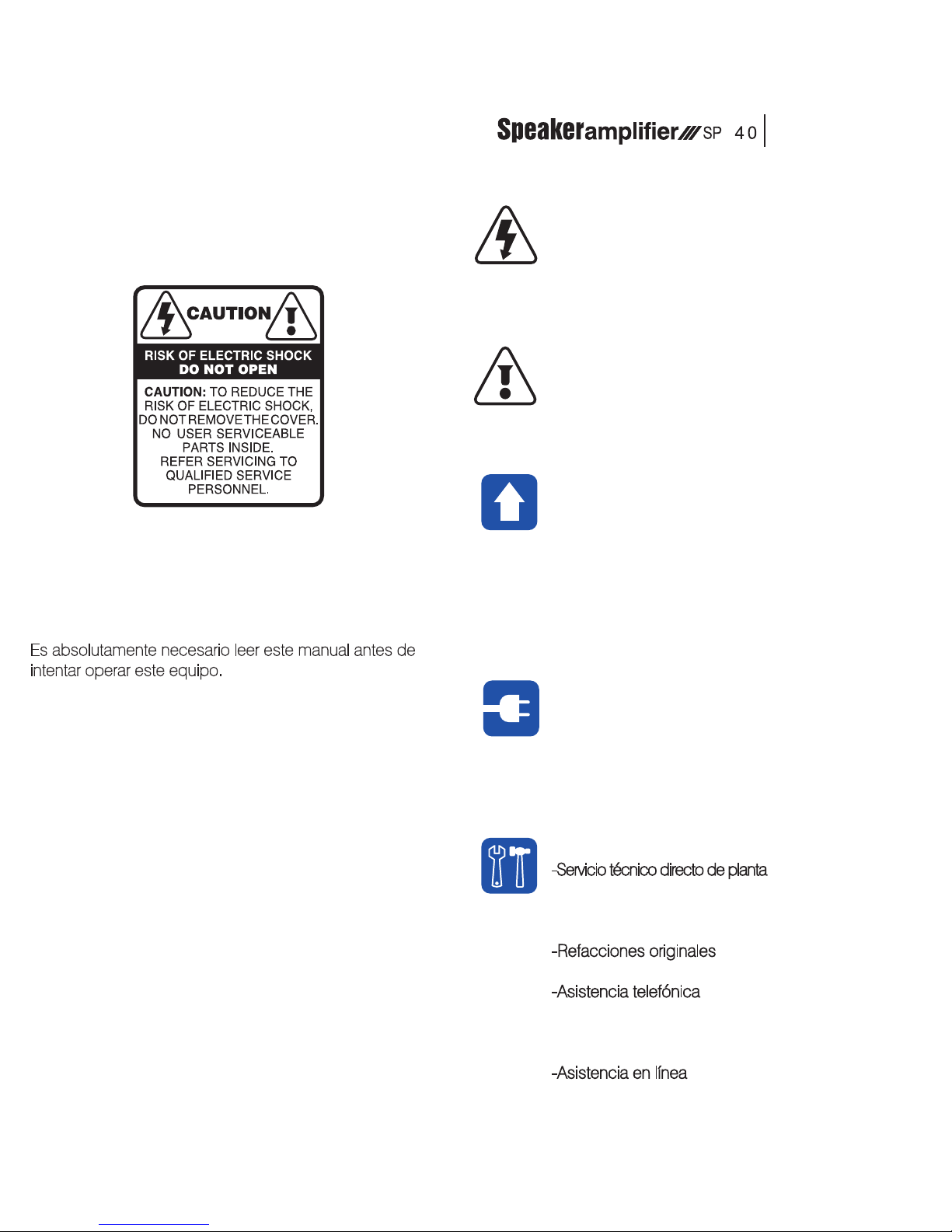

NO SE ABRA
RIESGO DE CHOQUE ELÉCTRICO
IMPORTANTE AVISO
Las palabras, logotipos y/o menciones de marcas registradas son
propiedad de cada autor y/o fabricantes y se presentan solo para
referencias de ayuda de conexiones y comparativas de producto.
PRECAUCION: para disminuir el riesgo de choque
eléctrico, no quite la cubierta, no hay piezas adentro que
el usuario pueda reparar, deje todo el mantenimiento a los
técnicos calificados.
ADVERTENCIA: para prevenir choque eléctrico o riesgo
de incendios, no exponga este aparato a la lluvia o a la
humedad. No arroje agua o cualquier otro líquido sobre o
dentro de su unidad. Antes de utilizarlo lea todas las
advertencias en la guía de operación.
Este símbolo tiene el propósito de alertar al usuario
de
la presencia de VOLTAJE PELIGROSO que
no tiene aislamiento de la caja y que puede tener
una magnitud suficiente para constituir riesgo de
descarga eléctrica.
Este símbolo tiene el propósito de alertar al usuario
de la presencia de instrucciones importantes
sobre la operación y mantenimiento en la
documentación que viene con el producto.
Es absolutamente necesario leer este manual antes de
intentar operar este equipo.
El modo de usar su equipo y la supervisión sobre el
mismo es responsabilidad del propietario del equipo y
de los operadores que lo hacen funcionar.
DESEMPACADO
Como parte de nuestro control de calidad, cada
aparato es inspeccionado cuidadosamente antes
de salir al mercado. Después de desempacado
revíselo para detectar posibles golpes ó daños
provocados durante el transporte. Es importante
conservar sus empaques originales ya que serán
necesarios en caso de requerir nuestros servicios.
ALIMENTACIÓN
Su amplificador SP 140 de BACK STAGE® está
provisto de un cable toma corriente de tres hilos
polarizado el cual deberá conectarse a una toma
de tipo doméstica de 120V c.a.
SOPORTE TÉCNICO
-Servicio técnico directo de planta
Reparación, calibración y pruebas en 7 días.
Solo pague sus refacciones, nosotros costeamos
la mano de obra.
-Refacciones originales
Desde un transistor hasta un módulo completo.
-Asistencia telefónica
Llámenos al (33) 3837 5470
Guadalajara Jalisco.
Lunes a Viernes de 8:00 a 18:00 hrs.
-Asistencia en línea
www.sensey.com.mx/soporte.php
MANUAL DEL USUARIO
1
4
MANUAL DEL USUARIO
1. SALIDA PARALELA THRU
Salida XLR de 3 pines (XLR 3) balanceada para linkeo de
señal.
2. ENTRADA DE LÍNEA
INPUT
Conector XLR de entrada de línea balanceado (0.775V
rms)
3. SALIDA DE C.A.
AC OUT
Conector para linkear la C.A. al siguiente módulo amplificador.
Esta salida requiere un conector NEUTRIK
®
NAC3FCB.
Nunca conecte más de 4 módulos SP 140 a esta salida ó
una carga de más de 20A.
4. SISTEMA SUPRESOR DE BAJAS FRECUENCIAS Y
SU INDICADOR DE ACTIVO
LOW CUT
Circuito supresor de bajas frecuencias para complementar
con subwoofers. Atenúa en -3dB los sonidos de
frecuencias subsónicas alrededor de los 40Hz. Útil para
complementar su bafle con un subwoofer separado.
5. CONECTOR DE ALIMENTACION PRINCIPAL
AC IN
Conecte esta entrada mediante un conector NEUTRIK®
PowerCon a su centro de carga de C.A. asegúrese de girar
¼ vuelta el conector para su adecuada conexión.
6. INTERRUPTOR DE ENCENDIDO
POWER
Permite controlar el estado encendido/apagado de la
unidad completa el cual será mostrado por el indicador ON.
OU
1
1
2
3
4
5
1
6

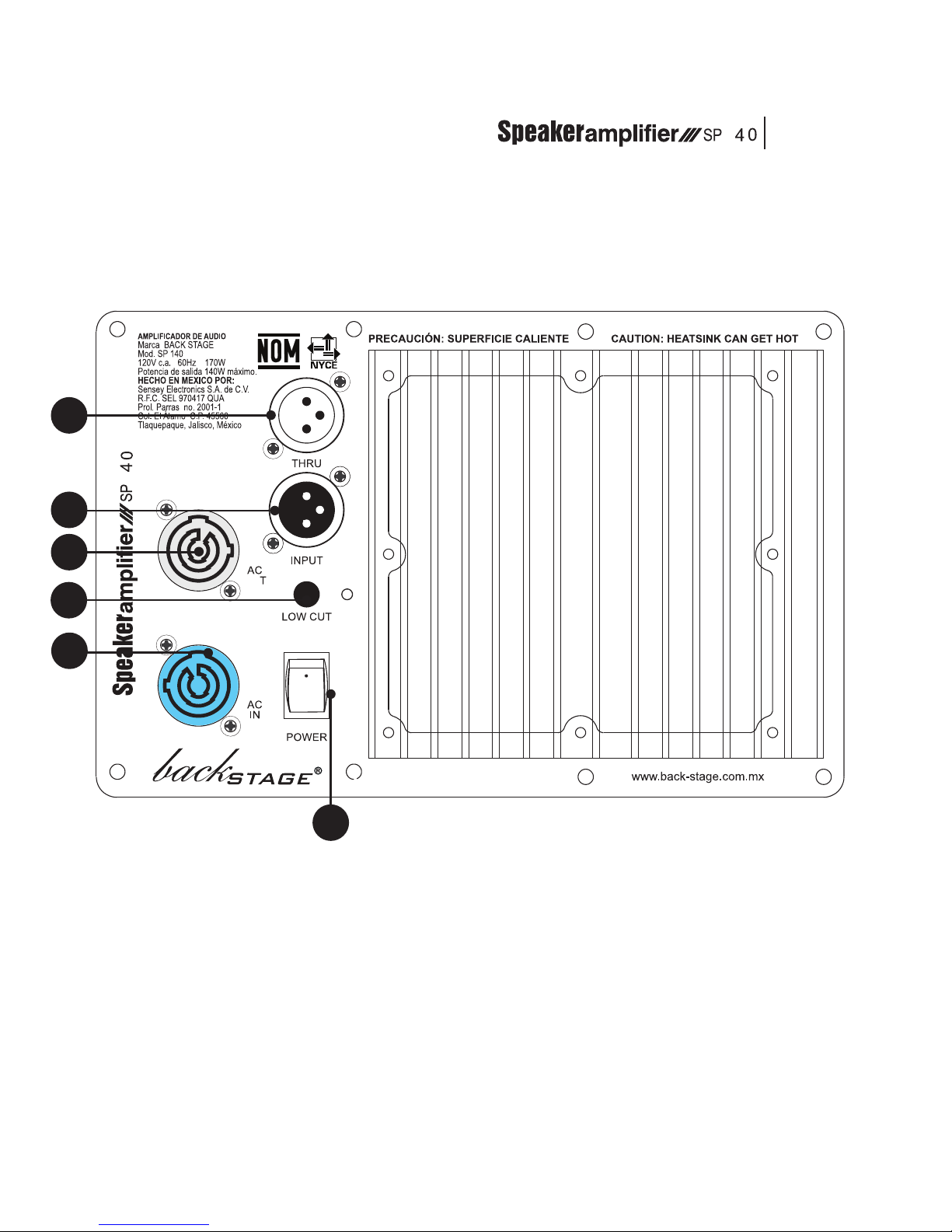

PANEL FRONTAL
5
22 cm ( 8.6”)
14.3 cm (5.6”)
2.5 Kg (5.5 Lb)
Ancho:
Altura:
Peso:
Características físicas
Amplificación SP 140 Clase AB
Voltaje de alimentación
Fusible de alimentación térmico
Potencia de salida 8 Ω
Impedancia mínima
Disipación
Conectores
Sensibilidad entrada de línea
8 Ω + 8 Ω
Entrada de señal
Salida de señal paralelo
A.C. Power input
A.C. Power output
XLR hembra 3 pines
XLR macho 3 pines
PowerCon NAC3MPA
PowerCon NAC3MPB
120 V c.a. 60 Hz, 170 W rms
0.775 V rms
3 A
Potencia de salida 4 Ω
N / A
100 + 40 W rms @ 8 Ω
ESPECIFICACIONES
MANUAL DEL USUARIO
1
6
?
QUE HACER
En caso de:
GARANTÍA
Su equipo está amparado por una garantía global.
1. Utilice de preferencia los empaques originales que garantizan la integridad
de su valiosa inversión, durante el transporte. Daños inherentes al transporte
deberán ser reclamados a la fletera por el remitente.
2. Presente su equipo y el comprobante de pago con el distribuidor donde lo
adquirió para solicitar su garantía ó si lo prefiere envie su equipo con flete por
cobrar a la siguiente dirección: Sensey Electronics S.A. de C.V. Prol. Parras
2001-1, Col. El Álamo, C.P. 45560, Tlaquepaque, Jalisco, México..
3. Incluya la información que
se presenta en la parte inferior de esta hoja.
4. Una vez recibido su equipo, se le Informará al teléfono ó e-mail proporcionados.
5. En un plazo máximo de 30 días (normalmente 7 días) a partir de la fecha de
corfirmación de recibo, la reparación deberá estar realizada.
6. Se reenviará su equipo con flete pagado a la dirección proporcionada por
usted.
REPARACIÓN
Aun cuando su equipo esté fuera de periodo de garantía, cuenta con servicio
técnico de por vida.
1. Utilice de preferencia los empaques originales que garantizan la integridad
de su valiosa inversión durante el transporte. Daños inherentes al transporte
deberán ser reclamados a la fletera por el remitente.
2.
Presente su equipo y el comprobante de compra con el distribuidor donde
lo adquirió para solicitar su reparación ó si lo prefiere envie su equipo con flete
pagado a la siguiente dirección: Sensey Electronics S.A. de C.V. Prol. Parras
2001-1, Col. El Álamo, C.P. 45560, Tlaquepaque, Jalisco, México.
IMPORTANTE: Los paquetes que no tengan el flete pagado, no se
recibirán.
3. Incluya la información que se presenta en la parte inferior de esta hoja.
4. Una vez recibido su equipo, se le Informará al teléfono ó e-mail
proporcionados.
5. Una vez diagnosticada la falla se le informará el presupuesto de las refacciones
necesarias. Su autorización es indispensable
para proceder con la reparación.
6. En un plazo máximo de 30 días (normalmente 7 días) a partir de la fecha de
aprobación de presupuesto, la reparación deberá estar realizada.
7. árireuqer es y oívneer ed etelf le odneyulcni nóicaraper al ed otsoc le árarutcaf eS
el comprobante de pago. La factura reflejará los datos proporcionados.
8. Se reenviará su equipo con flete pagado a la dirección proporcionada por
usted.
Accese a nuestra pagina
www.back-stage.com.mx donde podrá imprimir estos
datos en línea para garantia y reparaciones.
PÓLIZA DE GARANTÍA
SENSEY ELECTRONICS S.A. DE C.V. garantiza este producto por un
periodo de 6 (seis) meses en todas sus partes y mano de obra contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de compra bajo la siguientes condiciones:
1. Cualquier defecto de fabricación que aparezca dentro del periodo de
garantía deberá ser manifestado de inmediato a SENSEY ELECTRONICS
S.A. DE C.V. para que en su horario de servicio haga los ajustes y reparacio-
nes necesarias.
2. SENSEY ELECTRONICS S.A. DE C.V. se compromete a reparar o
cambiar el producto a elección de SENSEY ELECTRONICS S.A.
DE C.V., así como las piezas y c
omponentes defectuosos del mismo sin
ningún cargo para el consumidor, incluyendo los gastos derivados por fletes
y transporte.
3. El tiempo de reparación en ningún caso podrá ser mayor de 30 días a
partir de la recepción del producto por parte de SENSEY ELECTRONICS S.A. DE
C.V.
4. Para hacer efectiva esta garantía es suficiente la presentación de esta
póliza ó la factura de compra. En caso de pérdida de esta garantía el distribuidor podrá reponerla por una nueva con la presentación de la factura.
5. El aparato deberá ser entregado junto con esta póliza en nuestro centro de
recepción ubicado en: Prol. Parras No. 2001-1, Col. El Álamo, Tlaquepaque,
Jalisco, C.P. 45560. En caso de que alguno de nuestros productos requiera
servicio y se encuentre fuera de la ciudad de Guadalajara, Jalisco, la
garantía
se hará efectiva en la casa comercial donde se adquirió.
Esta garantía no es válida en los siguientes casos:
A) Cuando el aparato ha sido utilizado en condiciones distintas a las
normales.
B) Cuando NO ha sido operado de acuerdo con el instructivo.
C) Cuando ha sufrido deterioro por causas atribuíbles al consumidor.
D) Cuando el producto ha tratado de ser reparado por personas ajenas a
SENSEY ELECTRONICS S.A. DE C.V.
DATOS DE LA CASA COMERCIAL
Nombre:
Sello:
Modelo:
Fecha de venta:
Dirección:
MANUAL DEL USUARIO
1
Prol. Parras No. 2001-1, Col. El Álamo, C.P. 45560,
Tlaquepaque, Jalisco, México. Tel. +52 (33) 3837 5470
Parque Industrial Santa Rosa
www.back-stage.com.mx
HECHO EN MÉXICO
