ERO 101 LED movinghead

36x 5W LED

Handleiding / Manual

1

Veiligheidsvoorschriften

Lees de veiligheidsvoorschriften om dit apparaat veilig te kunnen installeren, gebruiken en
onderhouden.

WAARSCHUWING: De ERO 101 is voorzien van hoogvermogen LEDs. Zorg er ten alle tijden voor dat

uw ogen niet worden blootgesteld aan de hoge intensiteit van de LEDs op korte afstand.

WAARSCHUWING: Gebruik het apparaat niet in de buurt van epilepsiepatiënten.

Dit product is ontworpen voor professioneel gebruik. Bij ondeugdelijk gebruik of verkeerde installatie
kan het apparaat mogelijk vlam vatten, elektrische schokken afgeven of ten val geraken.

Lees altijd deze handleiding alvorens dit product te installeren, te gebruiken of te onderhouden. Volg
alle aanwijzingen en laat u desnoods adviseren door een professional of verkoper bij twijfel.

Bescherming tegen elektrische schokken:

- Zorg er voor dat de stroomvoorziening van de movinghead afgekoppeld wordt alvorens de kappen
verwijderd of losgedraaid worden.

- Zorg er ten alle tijden voor dat u het apparaat voor gebruik aansluit op een geaarde
stroomvoorziening.

- Gebruik alleen een AC stroomvoorziening die voldoet aan lokale eisen én voorzien is van een
goedgekeurde aardlekbeveiliging (In Nederland en België: AC 230V, 50 Hz).

- Controleer ten alle tijden dat de stroomvoorziening in goede conditie is en er geen blootliggende
aders of gesmolten connectoren te zien zijn.

- Zorg er ten alle tijden voor dat het totale opgenomen vermogen de capaciteit van de aansluitkabels
niet overschrijdt.

- Indien u eigen kabels gebruikt om dit product aan te sluiten, moeten deze ten minste 20A kunnen
verdragen, minimaal beschikken over drie 1.5mm² aders (16AWG) en een buiten-diameter hebben
van 5 tot 15 mm.

- Gebruik alleen officiële Neutrik Powercon NAC3FCA kabelconnectoren voor de stroomvoorziening.
Gebruik alleen officiële Neutrik Powercon NAC3FCB kabelconnectoren voor de doorlus­stroomvoorziening.

- Indien u ontdekt of vermoedt dat het apparaat niet naar behoren functioneert, of het apparaat lijkt
beschadigd, vervormd, nat, of oververhit, zorg er dan voor dat het apparaat zo snel mogelijk wordt
afgekoppeld van de stroomvoorziening. Sluit het apparaat niet aan op netspanning tot het product is
geïnspecteerd door een erkende reparateur of uw verkooppunt.

- Stel het apparaat niet bloot aan regen, spatwater of vocht.

- Indien het apparaat gebreken vertoont die niet middels deze handleiding op te lossen zijn, raadpleeg
dan een erkend reparateur of uw verkooppunt.

- Zorg er ten alle tijden voor dat de stroomvoorziening voor één of meerdere ERO 101 units bereikbaar
is en voorzien is van een schakelaar, om de stroomvoorziening af te kunnen koppelen indien
noodzakelijk.

2

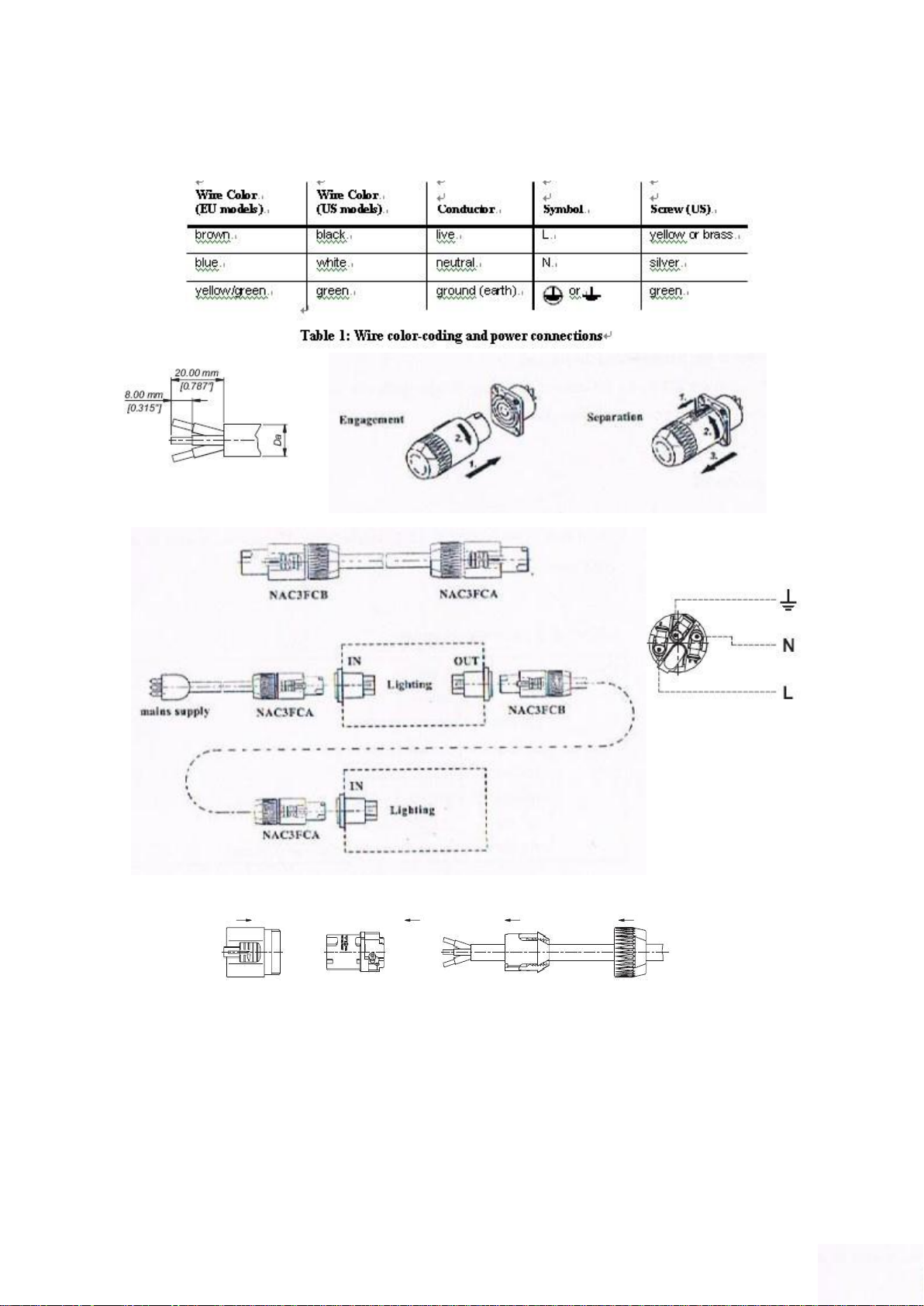

Installeren van een Neutrik Powercon stroomvoorziening

Gebruik de volgende schema’s om uw eigen Neutrik Powercon stroomvoorziening te kunnen maken
en gebruiken:

3

Bescherming tegen brand en vuur

- Schakel het apparaat niet in indien de omgevingstemperatuur meer dan 40 graden Celsius bedraagt.

- De behuizing van de ERO 101 kan warm of heet aanvoelen indien het apparaat intensief gebruikt is.
Laat het apparaat altijd na gebruik afkoelen, ook om de levensduur van de componenten niet negatief
te beïnvloeden.

- Houd ontvlambare objecten en materialen uit de buurt van het apparaat, met een minimum-afstand
van 100 mm. Dit geldt onder meer voor backdrops, club-decoratie of slingers.

- Houd licht ontvlambare objecten en vloeistoffen ten alle tijden uit de buurt van het apparaat.

- Zorg dat er voldoende luchtstroom aanwezig is rond het apparaat voor voldoende koeling.

- Belicht geen objecten die zich op minder dan 200mm afstand van de ERO 101 bevinden.

- Ingebouwde zekeringen en/of thermostaten van het apparaat mogen nooit omzeild worden.

- Indien u meerdere ERO 101 armaturen wilt doorlussen, verbind dan niet meer dan 10 exemplaren
tegelijkertijd.

- Verbind alleen ERO 101 armaturen door via de doorlus-stroomvoorziening en sluit geen andere
armaturen aan.

- Zorg er voor dat de optische elementen van het apparaat vrij blijven van filters, maskers of andere
materialen.

- Modificeer het apparaat niet op manieren of met handelingen die niet voorgeschreven worden in
deze handleiding.

Bescherming tegen letsel

- Kijk niet continu recht in de LEDs van het apparaat indien de afstand tussen u en het apparaat
minder dan 8.3 meter bedraagt, tenzij u gezichtsbescherming zoals een klasse 4 of 5 lasbril draagt.
De LED-emissie kan mogelijk schade toebrengen aan uw netvlies, wat gezichtsverlies of irritatie tot
gevolg kan hebben. Op een afstand groter dan 8.3 meter is het apparaat veilig bloot te stellen aan het
menselijk oog.

- Kijk nooit met een loep, lens of enige vorm van vergrootglazen naar de LEDs in werking. Dit
concentreert mogelijk de licht-output wat letsel kan veroorzaken.

- Zorg er altijd voor dat bij inschakeling van één of meerdere apparaten niemand zich in de buurt van
het apparaat bevindt. Het is immers mogelijk dat het apparaat fel oplicht bij het inschakelen,
ontvangen van een DMX-signaal of bij het activeren van het SERVICE-menu.

- Monteer het apparaat veilig tegen een vaste ondergrond of een geschikt bevestigingspunt. Tijdens
gebruik mag de voet van het apparaat niet bewegen.

- Zorg er ten alle tijden voor dat uw dragende constructie minimaal 10x de totale gewichtsbelasting
kan dragen.

- Indien het apparaat wordt gebruikt in een rigging-constructie, monteer dan een passende G-haak of
halfcoupler met een M12 bout. Zorg er voor dat de lengte van de bout minimaal 20 of 30mm in de
behuizing kan komen.

- Indien het apparaat wordt geïnstalleerd op een locatie waar het letsel kan toebrengen indien het ten
val komt, moet het apparaat gezekerd worden met een (TÜV-)gekeurde safety-kabel die minimaal 10x
het statische gewicht van het apparaat kan dragen.

- Zorg er voor dat er voldoende vrije ruimte rond het apparaat is om vrije beweging te kunnen
garanderen en niet in aanraking te komen met andere apparaten of objecten.

- Controleer altijd de kappen van de movinghead en de rigging hardware of deze goed vast zitten.

- Zorg er voor dat de directe omgeving geblokkeerd wordt en gebruik een stabiel platform wanneer u
onderhoud pleegt aan de movinghead, deze installeert of verplaatst.

- Schakel het product niet in wanneer de beschermkappen ontbreken, bij blootliggende aders of als
het apparaat optisch beschadigd lijkt te zijn.

4

Inhoud

Veiligheidsvoorschriften Pagina 1

Product kenmerken Pagina 6

Introductie Pagina 7

Menu display en instellingen Pagina 8

DMX en DMX-kanaalindeling Pagina 15

Technische specificaties Pagina 20

5

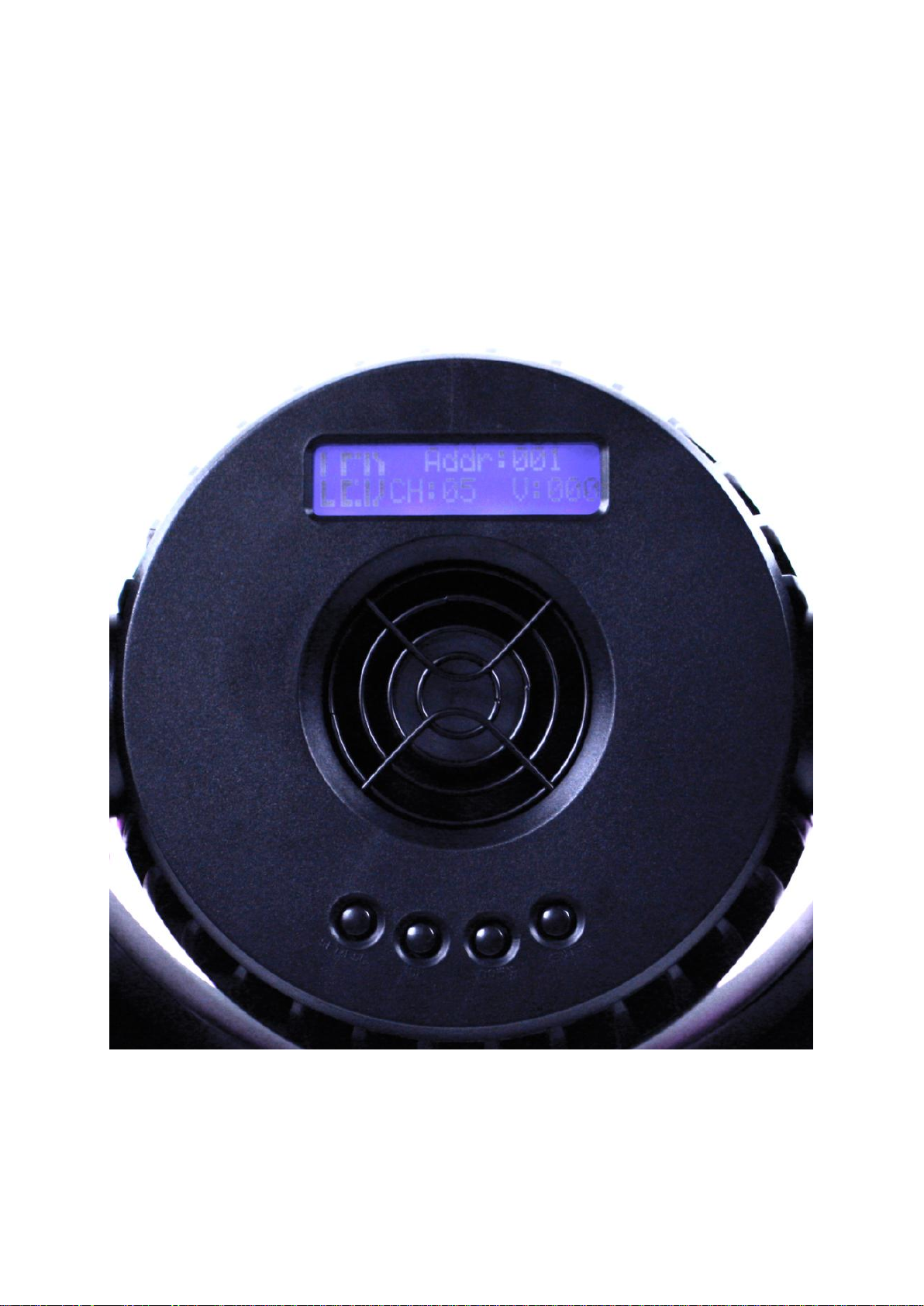

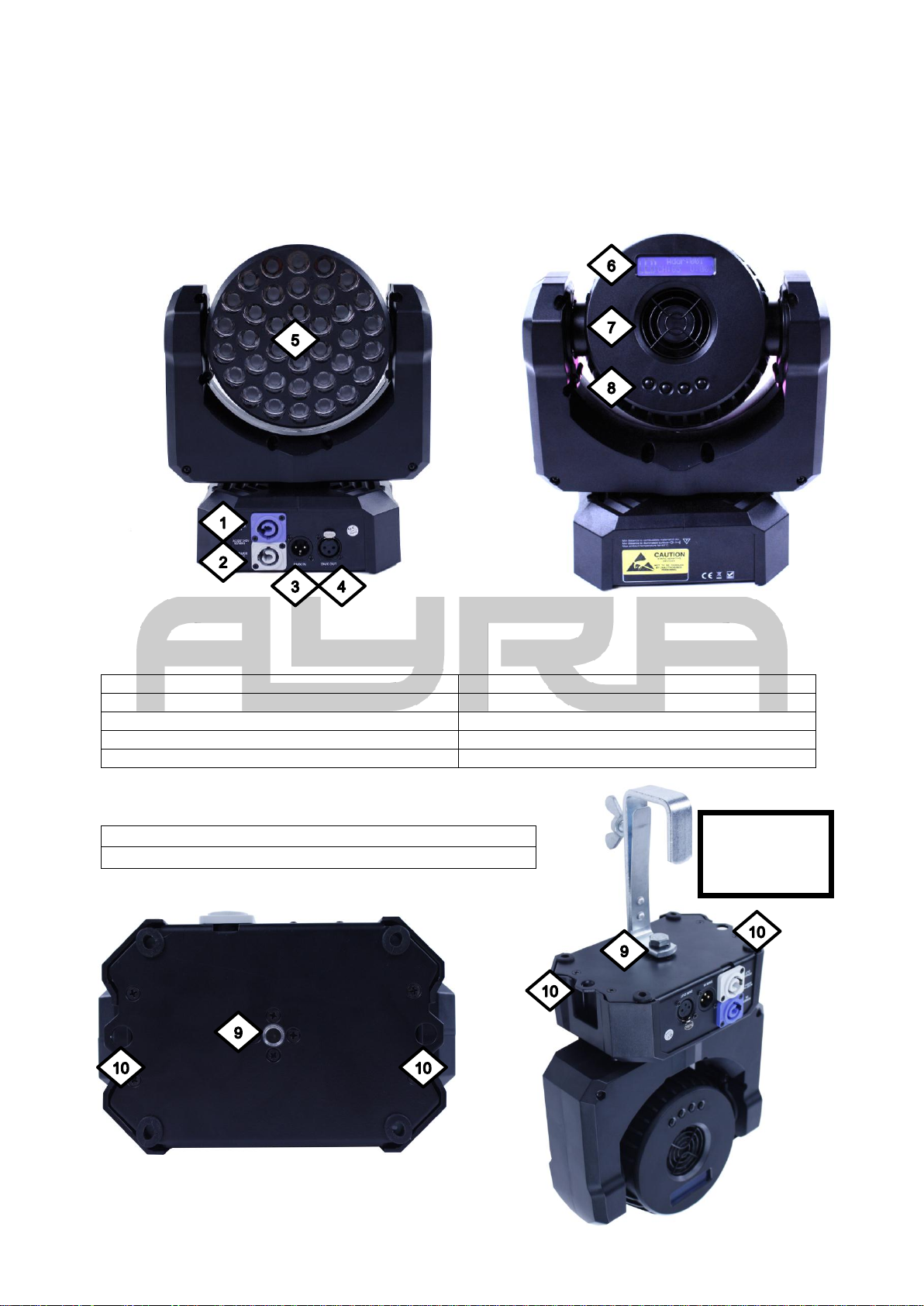

1. Powercon input stroomvoorziening

6. Grafisch display met weergave menu

2. Powercon output stroomvoorziening

7. Ventilator

3. 3-pins DMX ingang

8. Bedieningsknoppen voor menu-instellingen

4. 3-pins DMX uitgang

5. Kop van de movinghead met LEDs

9. Montagepunt M12 voor G-haak of halfcoupler

10. Montage-ogen voor safetykabel

Haak

optioneel

verkrijgbaar!

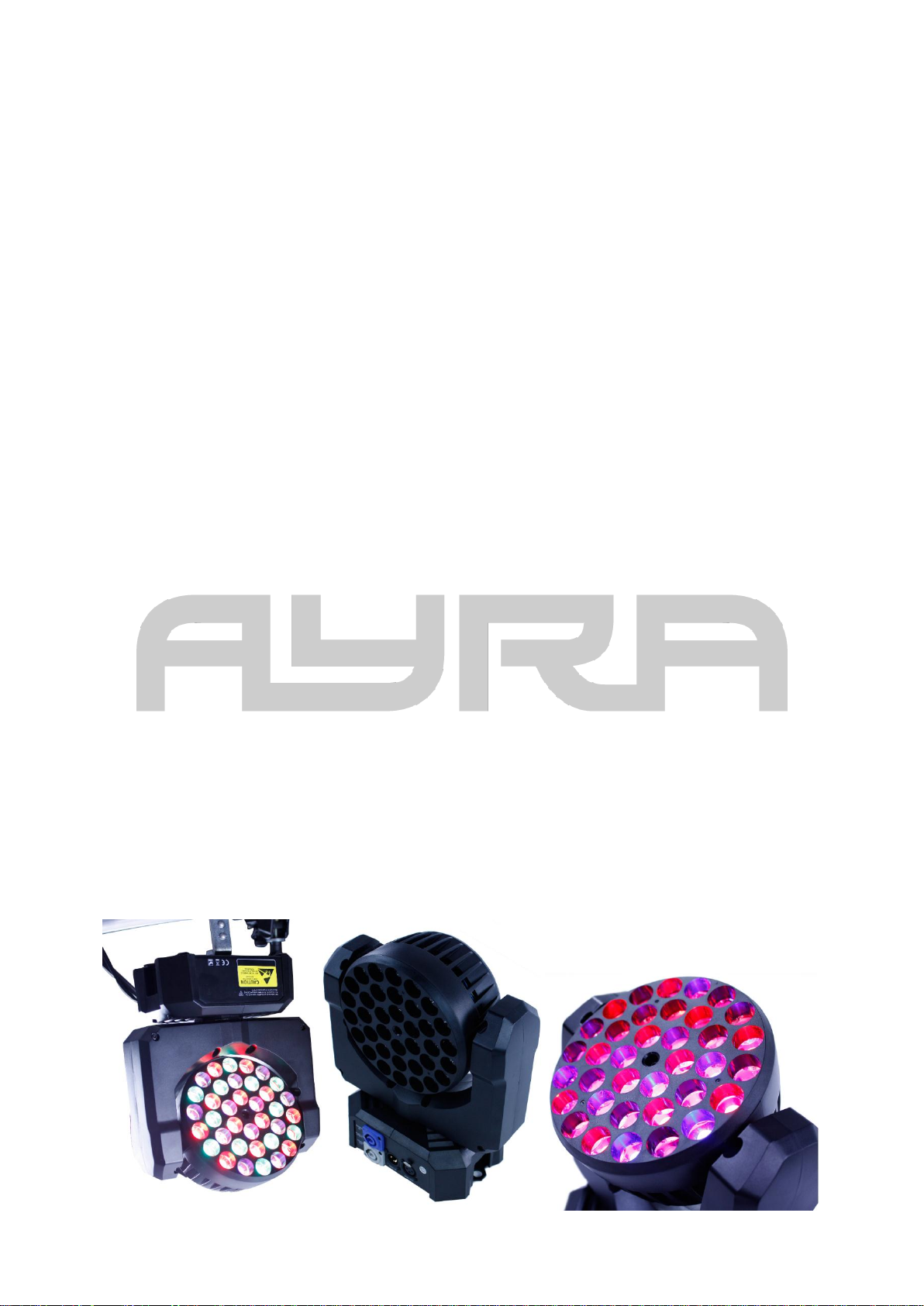

Product kenmerken

Voorzijde Achterzijde

6

Introductie

Gefeliciteerd met de aankoop van uw ERO 101 LED movinghead, een professionele intelligente LED
movinghead van Ayra.

Deze geavanceerde LED movinghead beschikt over diverse functies en kenmerken, waaronder:

- gekalibreerde kleuren

- compacte constructie

- minimale eigen geluidsproductie

- eenvoudig te gebruiken stroomvoorziening met vergrendeling (Neutrik Powercon)

- eenvoudig te gebruiken stroom-doorlusvoorziening met vergrendeling (Neutrik Powercon)

- zeer smalle lichtbundel voor een optimaal beam-effect

- DMX, muziekgestuurde, automatische en master/slave werkmodi

- muziekgestuurde modus dankzij interne microfoon met aanpasbare gevoeligheid

- een onboard grafisch display met achtergrondverlichting

- soepele elektronische dimmers per kleur

- elektronische shutter met stroboscoop- en pulse-effecten

- 630 of 540 graden pan-bereik

- 240 graden tilt-bereik

- zelf-corrigerende pan en tilt stappenmotoren

- RGB kleurenmenging met kleurentemperatuur-correctie

- instelbare kleurtemperatuur: 3200K, 5600K, 6500K, 8000K, 10000K

- ingebouwde thermostaat om oververhitting tegen te gaan

- variabele, elektronische stroboscoopfunctie: 1 tot 25 flitsen per seconden

- hoge kwaliteit CREE branded LEDs met een lange levensduur, hoge lichtopbrengst en optimale
efficiëntie

- ingebouwd virtueel kleurenwiel, met diverse kleurenmacro’s die direct te selecteren zijn

- diverse DMX werkmodi:

- HSV modus: 7-kanaals DMX

- STAGE modus: 12-kanaals DMX
9-kanaals DMX
8-kanaals DMX
5-kanaals DMX

Het apparaat staat standaard ingesteld op de 12-kanaals DMX-modus. Indien u dit wilt aanpassen
benadert u het DMX menu.

7

Menu display en instellingen

De ERO 101 is voorzien van een geavanceerd grafisch LCD display, met achtergrondverlichting om
werken in donkere of schemerige ruimtes mogelijk te maken. Het display bevindt zich aan de
achterzijde van de bewegende kop en is voorzien van vier bedieningsknoppen die zich in de directe
nabijheid bevinden. Bij het inschakelen van de movinghead dient u het opstartprogramma eerst zijn
werk te laten doen, om de stappenmotoren te laten kalibreren. Vervolgens zult u zien dat de
movinghead op één positie blijft staan, wat bediening van het apparaat mogelijk maakt.

De movinghead zal na het opstarten de meest belangrijke instellingen direct tonen. Zo wordt bij Addr:
het DMX-startadres ingegeven dat ingesteld staat. Hier onder vindt u CH: met een waarde, die
aangeeft welk kanaal het laatst gebruikt is. Rechts hiervan vindt u V:, een functie die de laatst
geselecteerde waarde voor een kanaal bevat. Indien u DMX-waardes verandert die corresponderen
met de kanalen van de movinghead, zult u zien dat het actieve kanaal en de waarde real-time
veranderen. Tijdens gebruik zal de backlight uitschakelen om strooilicht te voorkomen, deze is via
DMX terug in te schakelen om waarden af te kunnen lezen.

8

Om schade, letsel en schrikreacties te voorkomen, dient u het apparaat alleen te bedienen indien
deze volledig stil staat. Indien u de werkmodus van de movinghead wilt corrigeren, zult u de
stroomvoorziening moeten uitschakelen en na enige tijd terug moeten inschakelen. De movinghead
zal zichzelf dan opnieuw kalibreren.

In de DMX-modus kunt u het display van de movinghead bedienen wanneer uw lichtsturing of DMX­software een ‘blackout’ waarde aan alle kanalen geeft (0-waarde). Zo kunt u eenvoudig DMX­adressen wisselen, indien dit noodzakelijk is.

Bij het selecteren van een volautomatische of muziekgestuurde show drukt u op ‘Enter’ om deze te

activeren. U heeft vervolgens enige seconden de tijd om uw hand weg te halen, waarna de
movinghead zijn programma (inclusief bijbehorende bewegingen) zal afspelen.

Navigatie binnen het menu van de ERO 101 geschiedt eenvoudig. Gebruik de ‘UP’ en ‘DOWN’
toetsen om te navigeren binnen het menu, gebruik ‘SET/ESC’ om terug te gaan binnen het menu en
gebruik ‘ENTER’ om een submenu of functie te benaderen of ingestelde waarden op te slaan..

Wanneer u door de verschillende functies van de ERO 101 bladert, zult u diverse functies
tegenkomen. Op de volgende pagina’s vindt u een uitgebreide beschrijving van de menu-structuur.

Bij het inschakelen van de movinghead en het laten voltooien van de opstartmodus, zult u zien dat het
apparaat het (eventueel ingestelde) DMX-adres laat zien (standaard: 001). Indien er geen signaal
aanwezig is zal het display blijven knipperen. U kunt probleemloos het menu benaderen om
automatische of muziekgestuurde modi in te schakelen.

9

①SET menu←SET/ESC←Addr:001(DMX mode→ENT→DMX menu②

UP↑↓DOWN

SET menu←SET/ESC←ManualDimmer→ENTER→Manual dimmer menu③

UP↑↓DOWN

SET menu←SET/ESC←Red→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Green→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Blue→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Yellow→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Cyan→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Purple→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←PureWhite→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←Amber→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←All White→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←3200K→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←5600K→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←6500K→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←8500K→ENTER→null

UP↑↓DOWN

SET menu←SET/ESC←10000K→ENTER→null

UP↑↓DOWN

10

SET menu←SET/ESC←Change Color→ENTER→Motor Run Menu④

UP↑↓DOWN

SET menu←SET/ESC←Twinkling→ENTER→Motor Run Menu

UP↑↓DOWN

SET menu←SET/ESC←Fade→ENTER→Motor Run Menu

UP↑↓DOWN

SET menu←SET/ESC←Macro→ENTER→Macro menu⑤

UP↑↓DOWN

SET Menu:

├ Reset Machine
│ ├ Reset: ON ;Reset
│ └ Reset: OFF ;Geen reset (default)
├ Load Parameter
│ ├ Load ON ;Herstel naar fabrieksinstellingen
│ └ Load OFF ;Herstel niet naar fabrieksinstellingen (default)
├ Master / Alone
│ ├ Master Mode ;Master-modus voor master/slave werkmodus
│ └ Alone Mode ;Stand-alone werkmodus (default)
├ Auto / Sound
│ ├ Auto Mode ; automatische werkmodus
│ └ Sound Mode ; muziekgestuurde werkmodus
├ MIC Sense: 00~99% ;(default:20)
├ TC Switch ; Temperatuursensor, schakelt het apparaat uit bij oververhitting
│ ├ TC Switch Mask
│ │ ├ Switch ON ; Beveiliging tegen oververhitting ingeschakeld (default)
│ │ └ Switch OFF ; Beveiliging tegen oververhitting uitgeschakeld
│ └TC Switch Temp ;(wachtwoordvergrendeling)
│ ├ TC Temp Cap: ; Stel de huidige temperatuur vast
│ └ TC Temp Set: ; Stel de temperatuur van de Temperature Control modus grens vast
├ Scan setting
│├ Reverse Pan
│ │ ├ Reverse Pan: ON ; inverteer pan-waarden
│ │ └ Reverse Pan: OFF ; inverteer pan-waarden niet (default)
│├ Reverse Tilt
│ │ ├ Reverse Tilt: ON ; inverteer tilt-waarden
│ │ └ Reverse Tilt: OFF ; inverteer tilt-waarden niet (default)

11

│├ Pan Degree ;Maximaal pan bereik
│ │ ├ Pan Degree: 630
│ │ └ Pan Degree: 540 ;(default)
│ ├ Scan Black Out
│ │ ├ Scan Black Out: ON ;Activeer black-out modus met behoud van beweging
│ │ └ Scan Black Out: OFF ;(default)
│ └ Feed back
│ ├ Feed Back: ON ;Ontgrendel pan/tilt positie-feedback (default)
│ └ Feed Back: OFF ;Vergrendel pan/tilt positie-feedback
├ Dimmer Curve
│ ├ Square Law ;Verfijnde lichtopbrengst-aanpassing bij lage waardes (default)
│ ├ Inv Square Law ;Verfijnde lichtopbrengst-aanpassing bij hoge waardes
│ └ S-Curve ;Verfijnde lichtopbrengst-aanpassing bij lage en hoge waardes
├ Dimmer Speed
│ ├ Dimmer: Smooth ;Vertraagde dimmer-respons voor vloeiend dimmen (default)
│ └ Dimmer: Fast ;Directe dimmer-respons voor snelle wisselingen
├ Dmx Reset
│ ├ Enabled ;Reset via DMX mogelijk ;(default)
│ ├ Disabled ;Reset via DMX niet mogelijk
├ Fan ;Ventilatorsnelheid
│ ├ Regulated ;Thermostaatgeregelde ventilatorsnelheid (default)
│ └ Full ;Maximale ventilatorsnelheid ‘full on’
└Information
├ Time: tt/mm/ss ; Tijdsweergave
├ Date: mm/dd/yy ; Datumweergave
└ Use Time: hour: minute

12

②DMX menu

DMX Menu: ; DMX modus

├ DMX Address: 001 ; Selecteer DMX adres
├ No DMX Signal ; Indien er geen DMX-signaal is
│ ├Stop Run ; Blackout-modus met alle waarden op 0 ( default)
│ ├Hold Run ; Stilstaande modus met de laatste waarden die bekend zijn
│ ├Auto Run ; Schakel over naar automatische werkmodus
│ └Sound Run ; Schakel over naar muziekgestuurde werkmodus
└ DMX Channels
├ HVS Mode

└STAGE Mode

├12 Channels ;( default)
├9 Channels
├8 Channels
└5 Channels

③Macro menu

Macro Menu: ; Programmeerbaar automatisch aflopend programma

├Motor Run ; Pan/tilt beweging ja/nee
│├Auto Run: OFF ; Geen pan/tilt beweging
│└Auto Run: ON ; Volautomatische pan/tilt beweging
├Step Quantity: 3 ; 0~62 instelbare stappen (default:3)
├Program Step 01 ; selecteer een intern programma voor de eerste stap van de macro
│ ├Change Color
│ ├Twinkling
│ └Fade

│.......

└Program Step 62

④Motor Run Menu

Motor Menu:
└Motor Run ; Pan/tilt beweging
├Auto Run: OFF ; Automatische pan/tilt beweging uitgeschakeld
└Auto Run: ON ; Automatische pan/tilt beweging ingeschakeld

13

⑤ManualDimmer menu

ManualDimmer:
├ Light Switch
│ ├ Light ON ;( default)
│ └ Light OFF

├ Light Red: 255 ; Dimmer rood 0-255 (default: 255)
├ Light Green: 255 ; Dimmer groen 0-255 (default: 255)
├ Light Blue: 255 ; Dimmer blauw 0-255 (default: 255)
├ Light Strobe: 000
├ Scan Pan: 0 ;(default: 0)
├ Scan Tilt: 0 ;(default: 0)
├ Scan PanFine: 000 ;( default: 0)
├ ScanTiltFine:000 ;( default: 0)
└ Light Calibrate
├Cal Pan:-128~+127 ; Pan kalibratie
└Cal Tilt:-128~+127 ; Tilt kalibratie

14

DMX en DMX-kanaalindelingen

De Ayra ERO 101 LED movinghead is eenvoudig via DMX aan te sturen. Om uw DMX-kanalen
optimaal te benutten en handig te kunnen wisselen tussen het aantal kanalen dat het apparaat in
beslag neemt, zijn er diverse DMX werkmodi aanwezig.

Het apparaat beschikt in totaal over 4 werkmodi:

- HSV modus: 7-kanaals DMX

- STAGE modus: 12-kanaals DMX
9-kanaals DMX
8-kanaals DMX
5-kanaals DMX

De HSV kanalen staan voor hue, saturation en value. Hue bepaalt een variabele kleurtint (die
bijvoorbeeld rood, geel of meer oranje kan zijn). Door middel van de saturation bepaalt u de balans
van de helderheid, ten opzichte van de absolute kleur. Indien u een rijkere kleur wenst, zal de
lichtopbrengst iets minder zijn. Indien u meer lichtopbrengst wenst, zal de kleur-intensiteit iets
afnemen. Tot slot is er nog Value, oftewel de uiteindelijke licht-intensiteit. In principe kan deze als
dimmer beschouwd worden.

Bij de STAGE modus worden de kleurencombinaties echter gedefinieerd met losse waarden voor
rood, groen en blauw. Zo kunt u uw eigen kleurencombinaties maken door de intensiteit van de losse
kleuren te beïnvloeden.
Het aantal kanalen van de modi bepalen onder meer welke functies u tot uw beschikking heeft. Indien
u relatief veel armaturen aan moet sturen en een gering aantal kanalen heeft, is het mogelijk een
simpele 5-kanaals modus te gebruiken. Een uitgebreide 12-kanaals modus is aanwezig om het
uiterste uit deze movinghead te halen.

De indeling en waarden van de verschillende DMX-kanalen kunt u op de volgende pagina’s
terugvinden.

Om storingen in uw DMX-lijn te voorkomen gebruikt u altijd DMX-bekabeling (110 Ohm) en aan het
einde van uw kring plaatst u een DMX terminator. Een DMX terminator is een eindweerstand die
eveneens een weerstand van 110 Ohm heeft. Vaak wordt deze in een losse XLR connector geplaatst.

15

Channel

Value

Function

CH1
000-255

Hue

0~100%

CH2
000-255

Saturation

0~100%

CH3
000-255

Value

0~100%

CH4
000-255

Pan

0~540°/0~630°
(maximaal bereik is in te stellen via het menu)

CH5

000-255

Pan fine

CH6
000-255

Tilt

0~240°

CH7

000-255

Tilt fine

Channel

Value

Function

CH1
000-255

Dimmer rood

0~100%

CH2
000-255

Dimmer groen

0~100%

CH3
000-255

Dimmer blauw

0~100%

CH4
000-255

Pan

0~540°/0~630°
(maximaal bereik is in te stellen via het menu)

CH5
000-255

Tilt

0~240°

7-kanaals HSV modus

5-kanaals STAGE modus

16

Channel

Value

Function

CH1
000-255

Dimmer rood

0~100%

CH2
000-255

Dimmer groen

0~100%

CH3
000-255

Dimmer blauw

0~100%

CH4
000-255

Master dimmer

0~100%

CH5
000-255

Pan

0~540°/0~630°

CH6

000-255

Pan fine

CH7
000-255

Tilt

0~240°

CH8

000-255

Tilt fine

Channel

Value

Function

CH1

000-019
020-064
065-069
070-084
085-089
090-104

105-109
110-124
125-129
130-144
145-149
150-164
165-169
170-184
185-189
190-204
205-255

Strobe

Shutter open
Strobe 1(snel tot langzaam)
Shutter open
Strobe 2: opening pulse(snel tot langzaam)
Shutter open
Strobe 3: closing pulse(snel tot langzaam)

Shutter open
Strobe 4: random strobe(snel tot langzaam)
Shutter open
Strobe 5: random open pulse(snel tot langzaam)
Shutter open
Strobe 6: random dicht pulse (snel tot langzaam)
Shutter open
Strobe 7: burst pulse (snel tot langzaam)
Shutter open
Strobe 8: random burst pulse (snel tot
langzaam)

8-kanaals STAGE modus

12-kanaals STAGE modus

17

CH2
000-255

Master dimmer

0~100%

CH3
000-255

Pan

0~540°/0~630°

CH4

000-255

Pan fine

CH5
000-255

Tilt

0~240°

CH6

000-255

Tilt fine

CH7
000-009
010-014
015-039
040-044
045-049
050-054
055-059
060-064
065-069

070-074
075-109
110-114
115-119
120-124
125-249
250-255

Fixture control instellingen

Geen functie
Reset(selecteer waarde minimaal 8 seconden)
Geen functie
Medium pan/tilt snelheid
Maximale pan/tilt snelheid
Minimale pan/tilt snelheid
Geen functie
Maximale snelheid ventilatorkoeling
Geen functie

Temperatuurgereguleerde ventilatorkoeling
Geen functie
Snel dimmen
Geen functie
Vloeiend dimmen
Geen functie
Display laten oplichten

CH8

000-009
010-014
015-019
020-024
025-029
030-034
035-039
040-044
045-049
050-054
055-059
060-064
065-069
070-074
075-079

Kleurenwiel/Kleurenmacro’s

Ontgrendel dimmerkanaal
Moroccan pink
Pink
Special rose pink
Follies pink
Fuchsia pink
Surprise pink
Congo Blue
Tokyo Blue
Deep Blue
Just Blue
Medium Blue
Double CT Blue
Slate Blue
Full CT Blue

18

CH8

080-084
085-089
090-094
095-099
100-104
105-109
110-114
115-119
120-124
125-129
130-134
135-139
140-144
145-149
150-154
155-159
160-164
165-169
170-174
175-179

180-201
202-207
208-229
230-234

235-239
240-244
245-249
250-255

Half CT Blue
Steel Blue
Lighter Blue
Light Blue
Medium Blue Green
Dark Green
Primary Green
Moss Green
Fern Green
JAS Green
Lime Green
Spring Yellow
Deep Amber
Chrome Orange
Orange
Gold Amber
Millennium Gold
Deep Golden Amber
Flame Red
Open

Roterend kleurenwiel effect

Kloksgewijs, snel tot langzaam
Counter-clockwise, slow to fast
Pauzeer kleurenwiel op de huidige kleur
Open
Willekeurige kleur
Snelle wisseling
Medium wisseling
Langzame wisseling
Open

CH9
000-255

Dimmer rood

0~100%

CH10
000-255

Dimmer groen

0~100%

CH11
000-255

Dimmer blauw

0~100%

CH12
000-019
020-255

Kleurtemperatuur-correctie

Geen functie
10000K~2500K

19

Technische specificaties

Werkspanning: 100-240V AC, 50/60 Hz
Opgenomen vermogen: maximaal 180 Watt
LEDs: CREE XP-E 5 Watt LED chip
Aantal LEDs: 36
Onderverdeling LEDs: 12x rood, 12x groen, 12x blauw
LED levensduur: 50.000 uur
Afstralingshoek: 13 graden
Pan bereik: 540/630 graden
Tilt bereik: 240 graden
Aantal DMX-kanalen: 5, 8, 9 of 12
Werkmodi: DMX512, Master/slave, muziekgestuurd of automatisch
Grafisch display met menu-informatie en backlight
Ventilatorgekoeld (vaste snelheid of temperatuurgeregeld)
Beschermingsgraad: IP20
Werkgebied: Binnenshuis
Aansluitingen DMX: 3-polige XLR
Aansluitingen netspanning: Neutrik Powercon NAC3FC A/B
Omgevingstemperatuur: -30 tot +40 graden Celsius
Afmetingen: 242 x 130 x 289 mm
Gewicht: 3.6 kg

20
