AYP RL12N38A Parts List

RL12N38A (1992) Page 1 of 21 CHASSIS AND ENCLOSURE
RL12N38A (1992) Page 2 of 21 CHASSIS AND ENCLOSURE
Ref # Part Number Qty Description
1 127423X SUB= 140119 2 17490612 SCREW 3 17490616 SCREW GTV 4 126656X SUB= 140551 5 105529X SUB= 139888 6 73680500 SUB= 73690500 7 124181X SPRING COMPRESSIO 8 109872X419 FENDER
9 19131312 WASHER 10 74760612 SUB= 74780612 11 73680600 SUB= 73690600 12 17490608 SCREW LT 13 109873X SUB= 136619 14 127018X "BOLT,SHOULDER" 15 105476X419 FOOTREST LH 16 105475X419 FOOTREST 17 72110606 BOLT 18 122795X PANEL DASH LH 19 124031X SUB= 155934X010 20 121794X COVER ACCESS 21 108067X PAL NUT LT 22 133805 SUB= 133954 23 130890 SWITCH BRACKET 24 19131210 WASHER 25 108236X BRACKET LT 26 132257 SUB= 918132257 27 74780814 BOLT 28 19091416 WASHER 29 123549X SUB= 158990 30 109202X TANK.FUEL.LT. 31 123487X HOSE CLAMP 32 133956X419 HOOD/GRILL ASM 33 8548R FUEL LINE T 34 124028X SUB= 532124028 36 17021008 SCREW 37 17490608 SCREW LT 38 135034 SUB= 145501 39 127866 DRAWBAR LT/YT 40 131451 SUB= 155925 48 10040800 LOCKWASHER 49 19171912 WASHER 59 19131614 WASHER 60 19091216 WASHER PM 62 72050411 SUB= 872050411 63 123976X SUB= 73900400 64 121251X STRIP FORM 65 121250X SPRING 66 121249X SPACER SPLIT 67 121246X BRKT SWITCH 68 121248X BUSHING 72 126938X SUB= 532126938 73 7192J WIRE TIE 77 4921H SPRING.RETAINER 78 134618 BRKT ASM PIVOT LH 79 134617 BRKT ASM PIVOT RH 80 72140606 BOLT 81 17490412 SCREW HEX CRT
RL12N38A (1992) Page 3 of 21 DECALS
RL12N38A (1992) Page 4 of 21 DECALS
Ref # Part Number Qty Description
1 109821X SUB= 138956
2 130443 NLA
3 130442 NLA
4 132627 GRILL DECAL
5 136082 NLA
6 132628 FENDER DECAL
8 133795 DECAL CAUTION
9 101892X DECAL T 10 127900 DECAL CHASSIS SPEED DECK 11 121349X DECAL WARNING 12 109820X DECAL YT 13 127075 "DECAL,STR WHL" 14 121549X DECAL 15 129823 NLA 16 135013 NLA
132704 MANUAL, OPERATOR'S 136059 "MANUAL,PARTS"
RL12N38A (1992) Page 5 of 21 DRIVE
RL12N38A (1992) Page 6 of 21 DRIVE
Ref # Part Number Qty Description
1 REFER TO IMAGE
2 134825 SUB= 136004
3 13280324 PIPE NIPPLE
4 10040700 LOCKWASHER
5 71170764 BOLT
6 125907X BELT-V.90.0.GD.DR
7 73800600 NUT
9 129921 KEEPER.BELT.ENG.L 10 REFER TO IMAGE 11 101273M MUFFLER LTV 12 125593X SUB= 272293 15 17490620 SCREW 16 10040400 LOCKWASHER 17 108767X DEFLECTOR MUFFLER 18 120897X SUB= 142608 19 74760644 BOLT 20 73680600 SUB= 73690600 21 19211616 WASHER LT 22 123666X PULLEY TRANS 23 12000028 SUB= 2267J 24 109167X BRACKET LT 25 74760616 BOLT 26 17490512 SCREW 27 17030808 SUB= 17030814 28 101159L SHIELD HEAT LTV 29 74780556 "BOLT,HEX" 30 19111012 WASHER T 31 74780408 BOLT 32 19132012 WASHER 35 121520X STRAP TORQUE 36 74760612 SUB= 74780612 38 106279X CONTROL KNOB LT 39 124461X ROD SHIFTER 40 71040412 SUB= 74550412 41 105701X WASH-SHFT PLT LT 42 76020416 PIN COTTER 1/8 43 19151216 WASHER 44 104777X SUB= 140312 45 17490612 SCREW 46 19131312 WASHER 47 134683 KEEPER BELT ENG 48 109070X BELT KEEPER LT 49 4470J SPACER T 50 123674X PULLEY.IDLER.FLAT 51 127783 SUB= 139245 52 123789X ARM IDLER 53 74760624 SUB= 74930624 54 105709X "SPRING, RETURN LT" 55 110812X WASHER LT 56 12000039 KLIP RING 57 105710X "LINK, CLUTCH T" 58 76020412 COTTER PIN 60 131867 BRAKE ROD 61 106888X SPRING ROD LT 62 73350600 NUT 63 19131316 WASHER 64 128904 PARKING BRAKE ROD 65 7733J SUB= 71673
RL12N38A (1992) Page 7 of 21 DRIVE
Ref # Part Number Qty Description
66 122424X SUB= 149001 67 8883R PEDAL COVER T 68 121749X WASHER 69 1572H SUB= 2882J 71 123583X SQUARE KEY 77 109502X SPACER LT 79 12000001 E-RING LT 85 110422X SUB= 146682 86 105706X "LY, BEARING" 87 123205X RETAIN BELT 88 120183X NYLON BEARING 92 106919X PLATE SHIFT LT 93 19091210 WASHER LT 94 11050600 LOCKWASHER 96 121851X SUB= 532137180 99 13200300 ELBOW
100 127275X "KEEPER,BELT LH T" 101 127274X "KEEPER,BELT RH T" 102 121748X WASHER
RL12N38A (1992) Page 8 of 21 ELECTRICAL
RL12N38A (1992) Page 9 of 21 ELECTRICAL
Ref # Part Number Qty Description
1 7662J SUB= 4152J
2 127441X SUB= 136850
3 132017 IGN HARNESS
4 122147X KEY
5 110712X SWITCH LT
6 109553X SWITCH INTERLOCKT
8 129965 SUB= 156417
8 129965 SUB= 156417
9 4406R SUB= STD365402 10 108824X FUSE HYT 11 10090400 SUB= 10040400 12 73350400 NUT 13 74780408 BOLT 14 73510400 NUT 15 4799J "CABLE T, BATTERY" 16 11050400 LOCKWASHER 17 131563 SUB= 154336 18 132202 SUB= 146147 19 104445X SWITCH-INTER. GT 20 4207J CABLE T 21 74760412 BOLT LT 22 19091016 WASHER 23 73220400 SUB= 50675 24 121265X SUB= 123899X 27 10040400 LOCKWASHER 29 109081X SUB= 146154 30 123620X SUB= 141226 31 124211X NUT IGNITION 32 7192J WIRE TIE 34 121305X SWITCH SEAT 35 17021008 SCREW 36 74641008 SUB= 71031008 37 73951000 "NUT,KEPS" 38 4171R CLIP T 39 121264X "CAP,BATTERY " 40 109596X HOSE CLAMP T 41 105687X SUB= 109238X
RL12N38A (1992) Page 10 of 21 MOWER
RL12N38A (1992) Page 11 of 21 MOWER
Ref # Part Number Qty Description
1 129365 SUB= 145775
2 73680500 SUB= 73690500
3 72140506 BOLT
4 7631J RUNNER-LH M
5 110485X BEARING
6 128774 HSG ASM MANDREL
7 129895 BEARING.BALL
8 133172 SUB= 137646
9 127842 SUB= 138497 10 129962 WASHER BLADE 11 10030600 SUB= 10040600 12 850857 BLADE BOLT 13 128961 SUB= 140329 14 106736X DEFLECTOR-SHLD T 15 106735X ROD-HINGE T 16 105896X SUB= 137607 17 110452X NUT PUSH M 18 106734X SUB= 123713X 19 19111016 WASHER 20 105304X CAP-SLEEVE LT 21 128772 RUNNER RH 22 19111216 WASHER M 23 78158 SUB= 17580520 24 4939M SUB= 85902 25 74600636 BOLT 26 19131612 WASHER GT 27 127218 LINK.FRONT 28 73350800 NUT 29 130171 TRUNION 30 73800800 NUT.LK.W/WSH.1/2. 31 135388 LIFT LINK RH 32 135563 "PIN,SPRING" 33 130833 SUSP ARM ASM REAR 34 134619 LINK LIFT LH 38 133840 IDLER ARM ASSY 39 129963 WASHER 40 129206 SUB= 153532 41 73050900 SUB= 139729 42 131494 FLAT IDLER PULLEY 43 122052X SPACER RETAINER 44 19131612 WASHER GT 45 73680600 SUB= 73690600 46 131290 BELT-V.88.12.MW 47 133502 RETAINER SPACER 48 133503 IDLER ARM STIFF 49 120183X NYLON BEARING 50 122507X SUB= 145117 51 105767X PIN-GROOVE LT 52 109413X GRIP 53 124385X SUB= 125925X 54 122364X SUB= 125925X 55 122512X SUB= 532122512 56 122514X SUB= 136973 57 12000002 SUB= 2225J 58 19211416 WASHER 59 131288 BRAKE ROD RH 60 131289 BRAKE ROD LH 61 76020312 SUB= 3145
RL12N38A (1992) Page 12 of 21 MOWER
Ref # Part Number Qty Description
62 133551 PIVOT ROD 63 133504 CLUTCH ROD SECOND 64 72110614 BOLT 65 133550 SUB= 142427 66 73350600 NUT 67 133205 TRUNION 68 4497H RETAINER M 69 127498 BUSHING 70 128759 SUB= 918128759 71 133573 CLUTCH ARM PRI AS 72 7803J SUB= 106932X 73 121748X WASHER 74 12000029 RING 75 128903 SHOULDER BOLT 76 127845 SPRING KEEPER 77 127847 CLUTCH ARM SECOND 78 131870 RETURN SPRING 79 130840 BRAKE ASM 80 17490512 SCREW
131455 SUB= 142820 130794 MANDREL ASM
RL12N38A (1992) Page 13 of 21 SCHEMATIC
RL12N38A (1992) Page 14 of 21 SCHEMATIC
Ref # Part Number Qty Description
REFER TO IMAGE
RL12N38A (1992) Page 15 of 21 STEERING AND FRONT AXLE
RL12N38A (1992) Page 16 of 21 STEERING AND FRONT AXLE
Ref # Part Number Qty Description
1 123042X013 DASH
2 74180512 SCREW
3 73510500 NUT
4 109816X NYLINER T
5 132772 SUB= 132771
6 17720410 SCREW LT
7 126684X SUB= 532126684
8 124418X "TUBE, STR SHAFT"
9 124465X013 SADDLE 10 17490608 SCREW LT 11 2751R CLIP T 13 133742 ST WHL INSERT CAP 14 7810H GRIPCO NUT 15 19133808 WASHER T 16 133741 SUB= 150547 17 104820X ADAPTER-WHEEL LT 18 10040400 LOCKWASHER 19 71070410 "SCREW,SPECIAL" 22 17431008 SUB= 98000165 24 132196 SUB= 155106 25 124036X "BRKT,STEERING" 26 17490612 SCREW 27 6266H WASHER .T 28 124034X SUB= 136874 29 124035X SUPPORT.SHAFT 30 12000029 RING 31 57079 THRUST WASHER 32 132614 SHAFT ASM 36 127501 SUB= 918127501 39 74011056 BOLT HEX 5/8-11 40 131450 SUB= 142033 41 110438X BEARING 42 73601000 SUB= 73901000 45 3366R COL. SRTG. BEAR. 46 130465 TIE ROD 47 126847X BUSHING.DRAGLINK 48 19131416 WASHER 49 76020412 COTTER PIN 50 10040600 LOCKWASHER 51 73610600 SUB= 7810H 52 130468 SUB= 532130468 53 135227 SPINDLE LH 54 135228 SPINDLE RH 61 121749X WASHER 67 121748X WASHER 68 19272016 WASHER 69 121232X CAP 71 132624 AXLE PIN 72 5479J PLUG BUTTON T

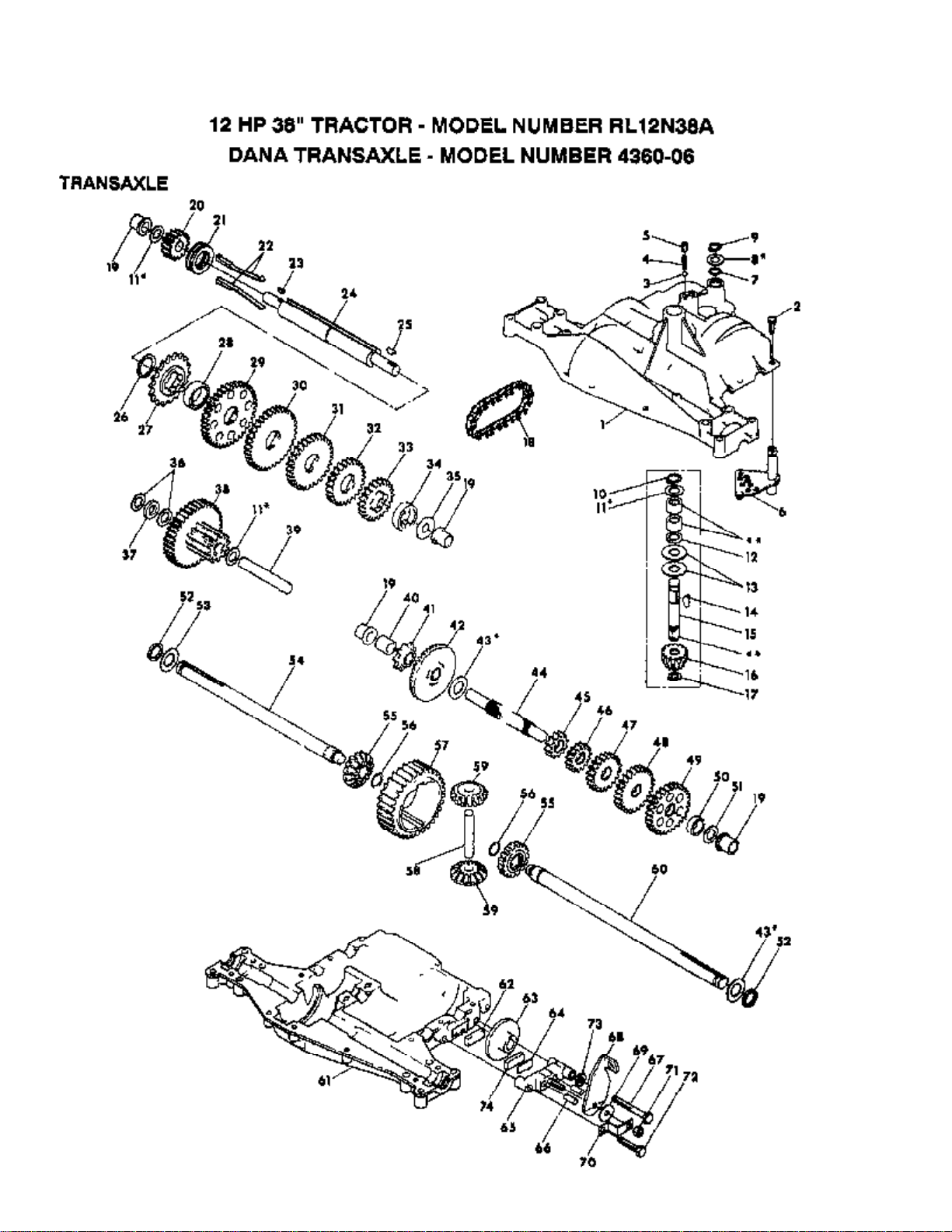

RL12N38A (1992) Page 17 of 21 TRANSAXLE
RL12N38A (1992) Page 18 of 21 TRANSAXLE
Ref # Part Number Qty Description
1 3865 HOUSING UPPER
2 1919 SCREW
3 1151 BALL DETENT
4 3626 SPRING, DETENT
5 3623 SCREW, SET
6 4336 ASSY SHIFTER
7 3884 O-RING
8 3885 WASHER PLAIN
3886 WASHER PLAIN 3887 WASHER PLAIN 3888 WASHER PLAIN 3889 WASHER PLAIN 3121 WASHER PLAIN 3890 WASHER PLAIN
9 1100 RING RETAINING 10 1099 RING RETAINING 11 1959 WASHER PLAIN
1441 WASHER PLAIN 1423 WASHER, PLAIN .632 X 1.00 X .026 1082 WASHER PLAIN 1424 WASHER PLAIN 1068 WASHER PLAIN 1425 WASHER PLAIN 1358 WASHER PLAIN 1145 WASHER, PLAIN .632 X 1.00 X .060
1319 WASHER PLAIN 12 3312 O-RING 13 3876 WASHER, PLAIN .632 X 1.38 X .046 14 1374 KEY WOODRUFF #9 15 4134 ASSY KIT INPUT SHAFT 16 3590 PINION, BEVEL, 14 TEETH 17 3624 RING, RETAINING 18 3625 CHAIN, 24 PITCHES 19 1542 BEARING, FLANGE 20 3773 GEAR SPUR, 14 TEETH 21 3631 COLLAR CLUTCH 22 3828 KEY CLUTCH 23 1369 KEY WOODRUFF #3 24 3883 SHAFT INTERMEDIATE 25 1375 KEY, WOODRUFF, #61 26 3627 RING, RETAINING 27 3830 SPROCKET, 18 TEETH 28 3841 SPACER 29 3786 GEAR, SPUR, 37 TEETH 30 3867 GEAR, SPUR, 30 TEETH 31 3783 GEAR, SPUR, 25 TEETH 32 3869 GEAR, SPUR, 22 TEETH 33 3741 GEAR SPUR 34 3715 SPACER 35 3628 WASHER, PLAIN .640 X 1.37 X .061 36 1423 WASHER, PLAIN .632 X 1.00 X .026 37 3422 SPACER .630 X 1.00 X .169 38 4286 ASSY GEAR COMB 12&35 TEETH 39 3877 SHAFT IDLER 40 3901 SPACER .635 X .875 X .755 41 3645 SPROCKET, 9 TEETH 42 3853 GEAR, BEVEL, 42 TEETH 43 3749 WASHER PLAIN
RL12N38A (1992) Page 19 of 21 TRANSAXLE
Ref # Part Number Qty Description
3652 WASHER PLAIN
3693 WASHER PLAIN
3653 WASHER PLAIN
3408 WASHER PLAIN
3732 WASHER PLAIN
3184 WASHER, PLAIN .758 X 1.25 X .031
3733 WASHER PLAIN
3198 WASHER PLAIN
3734 WASHER PLAIN
3735 WASHER PLAIN
3736 WASHER PLAIN
3180 WASHER PLAIN 44 3882 SHAFT, DRIVE 45 3646 GEAR, SPUR, 12 TEETH 46 3866 GEAR, SPUR, 20 TEETH 47 3719 GEAR, SPUR, 25 TEETH 48 3868 GEAR, SPUR, 28 TEETH 49 3683 GEAR, SPUR, 31 TEETH 50 3714 SPACER 51 1145 WASHER, PLAIN .632 X 1.00 X .060 52 3191 SEAL FELT 53 3180 WASHER PLAIN 54 3880 AXLE LEFT HAND 55 3780 GEAR, MITER, 15 TEETH 56 3656 RING, RETAINING 57 3839 GEAR, SPUR, 32 TEETH 58 3919 SHAFT, CROSS 59 3781 GEAR, MITER, 15 TEETH 60 3881 AXLE, R.H. 61 3864 HOUSING LOWER 62 3920 PUCK, FRICTION 63 3276 DISC, BRAKE 64 3758 SPACER 65 3916 JAW, BRAKE 66 3843 PIN, DOWEL 67 3915 SCREW TAPPING 68 3768 LEVER, ACTUATING 69 3760 WASHER, PLAIN .321 X 1.00 X .055 70 3917 BRACKET, ANTI-ROTATION 71 3847 LOCKNUT 5/16-24 72 3724 SCREW TAPPING 73 3906 WASHER PLAIN 74 3907 PUCK, FRICTION 75 4300 GREASE

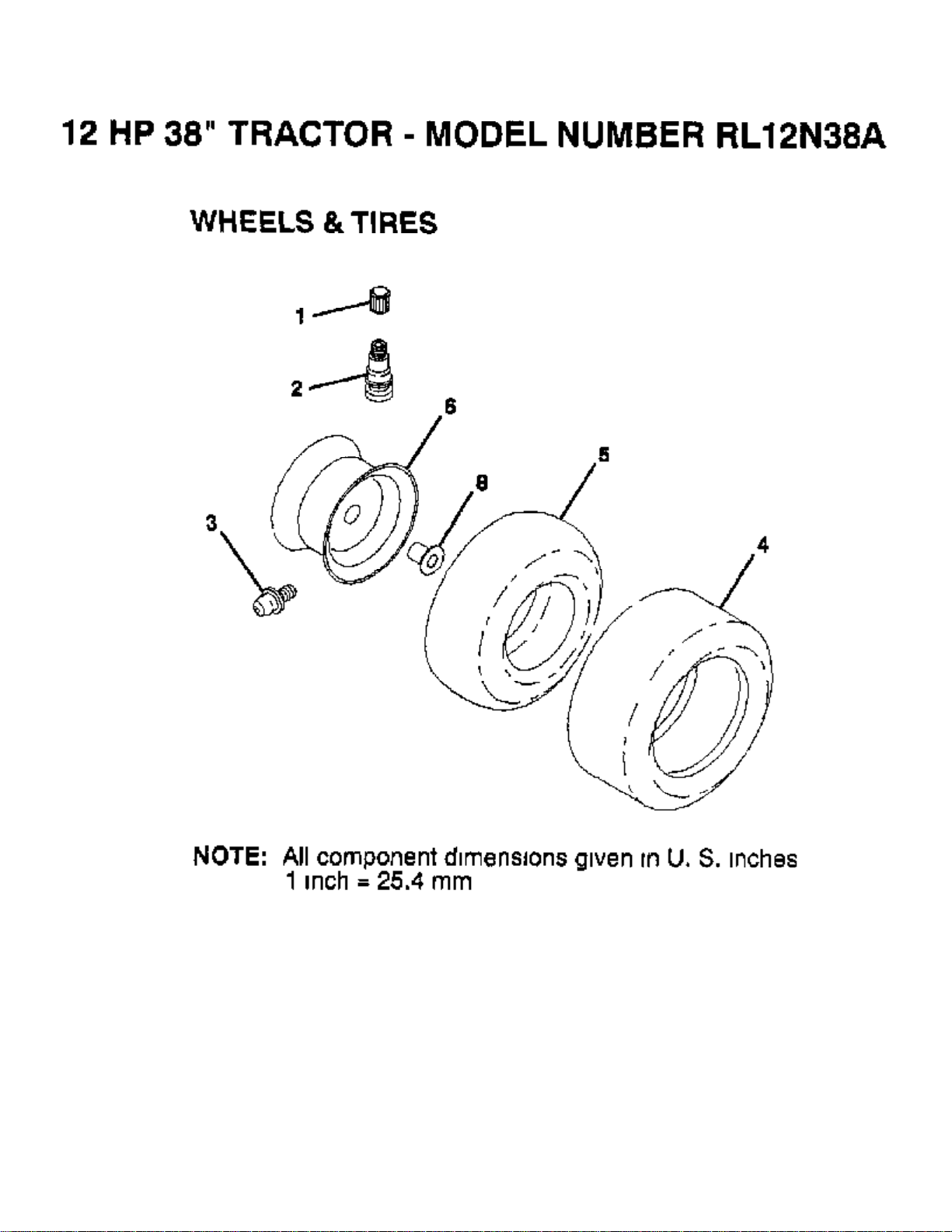

RL12N38A (1992) Page 20 of 21 WHEELS AND TIRES
RL12N38A (1992) Page 21 of 21 WHEELS AND TIRES
Ref # Part Number Qty Description
1 59192 VALVE CAP 2 65139 VALVE STEM LT 3 278H FITTING LT 4 123969X TIRE.TS2.18X8.5 4 124157X SUB= 122073X 5 7152J TUBE.18X9.5-8 5 59904 TUBE.5.3/4.5/6 6 106108X311 SUB= 106108X427 6 106732X311 SUB= 106732X427 8 9040H "FLANGE, BEARING"
