AYP RKGT22H46A Parts List

Page 1
RKGT22H46A (1999) Page 1 of 25 CHASSIS/ENCLOSURES
Page 2
RKGT22H46A (1999) Page 2 of 25 CHASSIS/ENCLOSURES
Ref # Part Number Qty Description
1 150253 "RAIL,FRAME RH" 2 140506 DRAWBAR GT 3 136671X428 PANEL.ASM.SIDE.LHG 4 73680700 NUT GTV 5 145203 DASH.PLASTIC.BLK 6 157882 DASH LOWER 7 17720408 SCREW 8 145166 SUPPORT.DASH.BTRY
9 108067X PAL NUT LT 10 19092016 WASHER 11 137270 RIVET.RATCHET.MAL 12 137269 WASHER.NYLON 13 137271 RIVET.RATCH.FEMAL 14 136673X428 HOOD.ASM.PNT 15 136374X599 LENS.YT.GT.SEARS 16 121794X COVER ACCESS 17 17490612 SCREW 18 136373X428 SUB= 136375 19 19131312 WASHER 20 74760616 BOLT 21 73800600 NUT 22 136670X428 PANEL ASM, SIDE RH 23 17490616 SCREW GTV 24 145243X428 FOOTREST.RH.LT/GT 28 145244X428 FOOTREST PNT LH 29 145349 BRACKET.SUPT.DASH 30 145052 SADDLE.HYDRO.95 31 161419 BRKT SUPT 1-PC VG 32 161327 BKRT.PIVOT.CHASSIS.LH 33 161326 BKRT.PIVOT.CHASSIS.RH 34 142131 BRACKET.ENG.SUPT. 35 19111116 WASHER 36 74780512 BOLT 37 140002X428 "FENDER WS,FTK" 38 19091216 WASHER PM 39 136961 BRACKET.AXLE.FRT. 40 156111 "BRKT SUPPORT,AXLE" 42 72140608 SUB= 72110608 43 136939 BRACKET.SUS.FT.LH 44 136940 BRACKET.SUS.FT.RH 45 154913 BRACKET.SUSP.RH. 47 17490608 SCREW LT 48 157105 BRKT ASM PIVOT LH 49 157107 BRKT ASM PIVOT RH 50 152728 "BRKT CHASSIS,FRNT" 52 73680500 SUB= 73690500 56 154914 BRACKET.SUSP.LH. 57 73640400 NUT HXKEP 1/4X20 58 137113 BRKT.ASM.FENDER 59 74180412 SCREW 60 17490620 SCREW 63 19131614 WASHER 64 144283 WASHER.SERRATED. 68 17490508 SCREW LT 70 137159 GUIDE.BELT.MID.SP 84 142992 STOP.OVER.CENTER 86 74760716 BOLT 90 11050600 LOCKWASHER
Page 3
RKGT22H46A (1999) Page 3 of 25 CHASSIS/ENCLOSURES
Ref # Part Number Qty Description
91 156586 "RAIL FRAME,LH" 92 166331X011 PLATE 95 105531X NUT-PUSH YT 98 140503 BRACKET SKID CHAS 99 140871 ROD BYPASS
100 124236X CAP 101 17490628 SCREW LT 102 4497H RETAINER M 103 142273 LOCK BYPASS BRKT 106 138776 SUB= 157722 120 19131616 WASHER HYT 130 164863 "SCREW,HWHD.HI-LO#13-16X3/4" 139 161330 BOLT.SHOULDER.5/16-18
8022J PLUG-DASH T
Page 4
RKGT22H46A (1999) Page 4 of 25 DECALS
Page 5
RKGT22H46A (1999) Page 5 of 25 DECALS
Ref # Part Number Qty Description
1 156964 DECAL OPER INSTR.
2 168518 DECAL
3 168512 DECAL, HOOD
4 168513 DECAL, HOOD
5 168487 DECAL.DASH
6 137259 "DECAL, WARNING"
7 168548 DECAL.MOWER
8 168427 DECAL.BATT
9 168496 DECAL.FNDER.LOGO 10 157140 DECAL.CAUT.ENG/FR 11 101892X DECAL T 13 168516 DECAL, CHASSIS 14 160397 SUB= 532160397 15 168498 DECAL.STRNG.WHL 17 140837 DECAL BRAK PARK 23 106202X REFLECTOR-TAIL YT 24 145005 DECAL.BATRY.3-3908 27 142342 DECAL D-BAR CNTRL 28 168480 DECAL.FENDER.SIDE
138311 DECAL HANDLE LIFT 133671 FOOTREST PAD 168225 MANUAL.O.RKGT22H46A 168226 MANUAL
Page 6
RKGT22H46A (1999) Page 6 of 25 ELECTRICAL
Page 7
RKGT22H46A (1999) Page 7 of 25 ELECTRICAL
Ref # Part Number Qty Description
1 144927 SUB= 125603X
2 74760412 BOLT LT
8 7603J "TRAY T, BATTERY" 10 145211 SUB= 150177 11 150109 HOLDDOWN BATTERY 12 145769 SUB= 150177 16 153664 SWITCH INTERLOCK 19 10090400 SUB= 10040400 20 73350400 NUT 21 166182 HARNESS.ASM.LIGHT.W/4152J 22 4152J HEADLAMP BULB 24 4014J CABLE.BATY.22.RED 25 146686 CABLE.BATRY.4GA. 26 108824X FUSE HYT 27 73510400 NUT 28 157899 "CABLE BATTERY,GRD" 29 160784 SWITCH.PLUNGER 30 163968 SWITCH.IGN. 33 140401 KEY MLD GEN DELTA 40 166176 HARNESS.IGN. 41 17720408 SCREW 42 131563 SUB= 154336 43 145673 SUB= 146154 45 122822X AMMETER 46 110940X HOUR METER T 47 17011008 SCREW 50 154959 PTO SWITCH.BLK 51 140405 RING RETAIN PTO 81 109748X RELAY ASSY T
Page 8
RKGT22H46A (1999) Page 8 of 25 ENGINE
Page 9
RKGT22H46A (1999) Page 9 of 25 ENGINE
Ref # Part Number Qty Description
1 SUPPLIER CHECK WITH SUPPLIER
2 161063 MUFFLER.SIDE.VGT
5 13200300 ELBOW
7 151396 GUARD.MUFFLER.ASM
8 121361X SUB= 139123
9 150828 KEEPER ASM BELT 10 105432X BUSHING. 11 140923 SUB= 150283 12 143996 PULLEY.ENG.CLUTCH 15 151346 TANK FUEL REAR 16 109227X PAD IDLER TI 17 106082X PAD-SPACER LT 18 140527 CAP ASM FUEL 19 SUPPLIER CHECK WITH SUPPLIER 19 13290300 PLUG T 20 143885 CONTROL.TRTL.37 21 17720410 SCREW LT 22 132779 CHOKE CONTROL 24 11050600 LOCKWASHER 25 73920600 "NUT,KEPS 3/8-24IM" 26 3645J BUSHING OUTLET T 27 139277 STEM.TANK.FUEL 28 7834R SUB= 8542R 29 132920 SPARK ARREST KIT 33 73800600 NUT 35 10010500 WASHER.SPLIT 37 123487X HOSE CLAMP 38 74780624 "BOLT,HEX" 39 17490636 SCREW.3/8-16X2.25 40 17490664 SCREW.TT.3/8-16X4 41 126197X WASHER 42 10040700 LOCKWASHER 43 150280 BOLT.7/16-20X4.25 45 128861 NUT 47 142040 SPACER.ENGINE 48 19132007 WASHER T 50 161862 DUCT AIR INTAKE 51 161231 MANIFOLD.PIPE.VGT 53 161829 ROD SUPT HOOD DUC 54 19131414 WASHER 55 13280336 PIPE NIPPLE LT 64 17490612 SCREW 65 19131614 WASHER 69 24-041-02 GASKET 74 162295 ELBOW STREET BASS 80 M73030800 NUT FLANGE M8-125
Page 10
RKGT22H46A (1999) Page 10 of 25 GROUND DRIVE
Page 11
RKGT22H46A (1999) Page 11 of 25 GROUND DRIVE
Ref # Part Number Qty Description
2 7070E KEY 1/4 X 2.5
3 7563R WASHER T
5 73680600 SUB= 73690600
6 76020412 COTTER PIN
7 140507 HUB WHEEL ASM
9 140080 BOLT.HUB.WHL.REAR 15 19131316 WASHER 17 140921 SPRING ROD BRAKE 20 73940800 SUB= 73360800 22 156103 ARM ASM SHIFT 23 140845 KNOB DLX BLK/BLK 28 73350600 NUT 29 140494 ROD BRAKE 30 19131616 WASHER HYT 33 12000053 E RING HYT 34 71673 PLUNGER CAP T 35 137648 ROD BRAKE PART GT 36 149412 SPRING.GRND.DRIVE 37 121749X WASHER 38 150035 BUSHING.NYLINER 39 74321016 SCREW 40 5304J ACT-SWITCH T 41 73661000 NUT.FLANGE 42 123533X "COVER,PEDAL" 46 145170 RETAINER.SPRING 47 138228 ROD.CLUTCH 48 72110612 BOLT.3/8-16X1.50 50 131494 FLAT IDLER PULLEY 51 73800600 NUT 52 139123 PULLEY.IDLER.V.GR 53 207J WASHER T 54 161590 CLUTCH.ARM.ASM 55 105706X "LY, BEARING" 56 140218 BELT-V 84.5 58 74760724 BOLT 61 140488 PULLEY TRANSAXLE 64 154752 SHAFT-BRAKE/CLUTC 65 67609 AXLE BOLT 66 140296 WASHER.HARD.BLADE 67 19131312 WASHER 68 5142H ROLL PIN STD 69 123800X WASHER 70 164892X428 CONSOLE.SHIFT.AUTO.YT/GT.BLACK 71 151179 "PLATE CONSOLE,SFT" 72 73800500 NUT 73 74490548 BOLT.HEX.FLGHD. 74 142432 SCREW HEXWSH H-L 76 140481 BRACKET TRAN VGTH 77 74760716 BOLT 79 72110505 BOLT 80 140484 BRACKET TORQUE RH 81 17490612 SCREW 82 150586 BRACKET.MTG.FAN 83 140479 STRAP TORQUE MID 84 140490 SPACER 85 17541020 SCREW YTV 86 140462 "FAN 7"" HYDRO" 87 140491 ADAPTER FAN
Page 12
RKGT22H46A (1999) Page 12 of 25 GROUND DRIVE
Ref # Part Number Qty Description
88 161592 PULLEY FAN 89 73680700 NUT GTV 90 140489 KEEPER BELT 91 17490644 SCREW.HXWSH.3/8 92 74760520 BOLT 93 140502 LINK ASM SHIFT 94 133835 XMAS TREE FASTNER 96 141103 WASHER NICKEL PLT 98 141004 BRACKET SHIFT 99 17490624 SCREW LT
100 126881X WASHER COMPRESSIN 101 156106 WASHER-BELLVILLE 104 140480 BRACKET IDLER 105 17580408 SCREW CRT 106 142918 O-RING.ASM.70110 107 154739 "LINE FUEL,HYD 15""" 108 142917 CAP.VENT.70109 109 140929 SPRING BRAKE 111 156240 "SPACER-LEVER,SHIF" 112 156104 "WASHER-NYLON,HIGH" 113 73220700 NUT 115 123405X "KEEPER,DRIVE BELT" 116 73900500 "NUT HEX,LOCK,FLAN" 117 73900600 SUB= 83923
SUPPLIER CHECK WITH SUPPLIER
Page 13
RKGT22H46A (1999) Page 13 of 25 LIFT ASSEMBLY
Page 14
RKGT22H46A (1999) Page 14 of 25 LIFT ASSEMBLY
Ref # Part Number Qty Description
1 121006X LEVER ROD LT
2 159187 SHAFT.ASM.LIFT.VGT
3 159189 LEVER.ASM.LIFT.RH
4 12000022 E-RING
5 19292016 WASHER
6 74780624 "BOLT,HEX"
7 125631X GRIP HANDLE
8 124526X SUB= 125925X
9 122364X SUB= 125925X 10 2876H SPRING T 11 146704 LINK.LIFT.MWR.VGT 12 163552 RETAINER SPRING 13 139868 ARM SUSP REAR 14 140302 BEARING PVT LH 15 73680600 SUB= 73690600 16 674A247 SUB= 918674A247 17 73350600 NUT 18 143363 BRACKET SPRING AS 19 19131316 WASHER 20 5328J BOLT-ADJ SPRING T 21 74760616 BOLT 22 127218 LINK.FRONT 23 4939M SUB= 85902 24 73350800 NUT 25 130171 TRUNION 26 73680800 NUT LTV 29 150233 TRUNNION 30 110807X NUT T 31 19131016 WASHER 32 137150 SPRING.COMP.INF.H 33 76020308 SUB= 3145 34 137167 ROD.ADJ.LIFT 35 138057 KNOB INF 3/8-16 38 155097 POINTER-INDICAT 39 123935X "PLUG,HOLE" 40 17490512 SCREW 41 73540600 NUT.CROWNLOCK.3/8 42 19112410 WASHER 43 123934X HEIGHT INDICATOR 70 145212 NUT.HXFLG.LOCK. 72 110452X NUT PUSH M
Page 15
RKGT22H46A (1999) Page 15 of 25 MOWER DECK
Page 16
RKGT22H46A (1999) Page 16 of 25 MOWER DECK
Ref # Part Number Qty Description
1 164811 DECK.WELDMENT.MOWER
3 138457 BRKT.ASM.SW.44/50
5 4939M SUB= 85902
6 130832 SUB= 130833
8 850857 BLADE BOLT
9 10030600 SUB= 10040600 10 140296 WASHER.HARD.BLADE 11 157033 "BLADE.HIGHLIFT46""" 12 129895 BEARING.BALL 13 137553 SHAFT.ASM.W/BRNG 14 137152 HOUSING.MAND.44.V 15 110485X BEARING 16 140329 STRIPPER RND MWR 18 72140505 BOLT 19 132827 BOLT SHD 5/16-18 20 145055 BAFFFLE.VORTEX.46 21 73680500 SUB= 73690500 22 134753 STIFFENER BRKT 23 131267 DEFLECTOR BRKT 24 105304X CAP-SLEEVE LT 25 149287 SUB= 123713X 26 110452X NUT PUSH M 27 157788 SHIELD DEFLECTOR 28 19111016 WASHER 29 131491 HINGE ROD 30 157722 "SCREW-THD ROLL,WA" 31 129963 WASHER 32 153531 PULLEY.MAND.36/46 33 137266 SUB= 139729 34 144945 ANCHOR.SPRING.46 35 17490628 SCREW LT 36 19131316 WASHER 38 156086 "KEEPER BELT,IDLER" 39 144917 PULLEY.DRV.DCK.46 40 137273 "SPRING.SEC.44""VEN" 41 17490620 SCREW 42 122052X SPACER RETAINER 43 144949 ARM.IDLER.DECK.46 44 133943 HARDENED WASHER 45 145059 COVER.MANDREL.46 46 137729 SCREW.1/4-20X5/8 47 144959 BELT-V.SEC.46.KEL 48 148763 BELT.MWR.PRM.85.4 49 73680600 SUB= 73690600 50 72110612 BOLT.3/8-16X1.50 51 153390 WASHER.FELT. 52 156493 "PULLEY IDLER,FLAT" 56 155986 SUB= 155986X505 57 156941 RIVET-PAN HEAD 72 19131616 WASHER HYT 90 74760616 BOLT 91 132274 SUB= 532132274 92 73800600 NUT 93 19171416 WASHER 94 132264 SUB= 532132264 95 132273 SUB= 532132273
116 137644 BOLT.SHOULDER 117 133957 WHEEL GAGE DONUT
Page 17
RKGT22H46A (1999) Page 17 of 25 MOWER DECK
Ref # Part Number Qty Description
118 73930600 LOCKNUT 119 19121414 WASHER 126 144948 ARM.IDLER.PRIM.46 127 146763 PULLEY.IDLER.4.25
166211 "DECK.MOWER SERV. 46""" 143651 MANDREL SERV ASM
Page 18

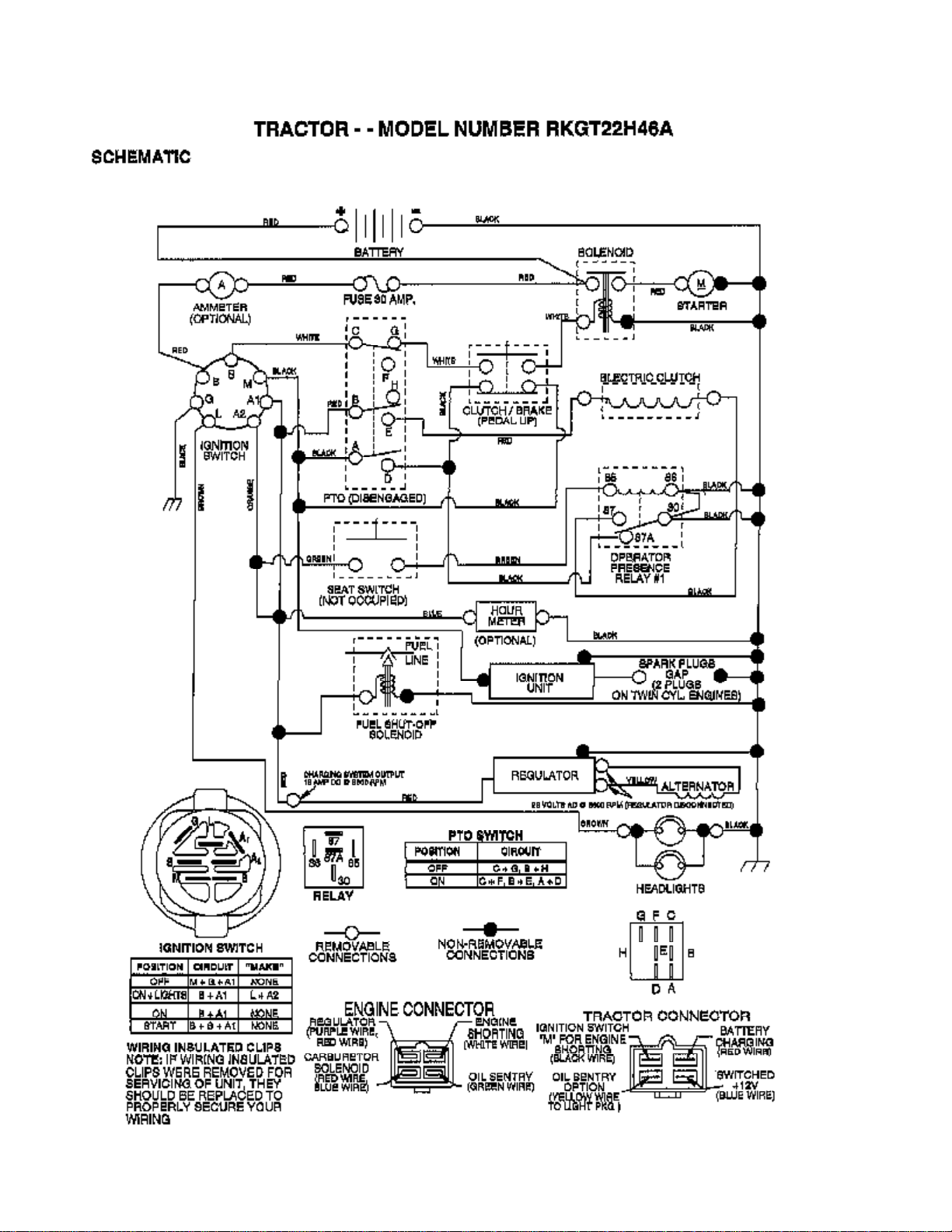

RKGT22H46A (1999) Page 18 of 25 SCHEMATIC
Page 19
RKGT22H46A (1999) Page 19 of 25 SCHEMATIC
Ref # Part Number Qty Description
REFER REFER TO IMAGE
Page 20
RKGT22H46A (1999) Page 20 of 25 SEAT ASSEMBLY
Page 21
RKGT22H46A (1999) Page 21 of 25 SEAT ASSEMBLY
Ref # Part Number Qty Description
1 127440 SUB= 140121
2 140551 BRACKET PVT SEAT
3 140675 STRAP ASM FENDER
4 127018X "BOLT,SHOULDER"
5 145006 CLIP.PUSH-IN.HING
6 73800600 NUT
7 124181X SPRING COMPRESSIO
8 150176 BOLT.5/16-18.UNC 10 155925 PAN-SEAT 12 121246X BRKT SWITCH 13 121248X BUSHING 14 72050412 BOLT-RD HD SQ NK 15 121249X SPACER SPLIT 16 123740X SPRING COMPRESSED 17 123976X SUB= 73900400 18 19171912 WASHER 19 166369 KNOB.SEAT.ADJ.WINGNUT 20 124238X CAP SPRING 21 153236 "BOLT,SHOULDER" 22 73800500 NUT
Page 22
RKGT22H46A (1999) Page 22 of 25 STEERING ASSEMBLY
Page 23
RKGT22H46A (1999) Page 23 of 25 STEERING ASSEMBLY
Ref # Part Number Qty Description
1 121472X SUB= 150546
2 137094 SUB= 532137094
3 6855M ZERK M
4 161849 SPINDLE ASM LH
5 161848 SPINDLE ASM RH
6 6266H WASHER .T
7 121748X WASHER
8 12000029 RING
9 121232X CAP 10 74781044 BOLT 11 136518 SPACER BEARING 12 73901000 "NUT-LOC,FLANGE LT" 13 121749X WASHER 14 10040600 LOCKWASHER 15 7810H GRIPCO NUT 16 145103 SHAFT.STEER.VGT 17 137347 ROD.ASM.TIE.BALL 18 137155 DRAGLINK.BALL.JOI 19 156011 SUPPORT ASM-STEER 21 100711L ADAPTER LT 22 155105 "BUSHING,STEERING" 23 152927 "SCREW-TT,10-32 FL" 24 19133808 WASHER T 25 74780616 BOLT 26 126805X "INSERT,STR WHEEL" 27 3366R COL. SRTG. BEAR. 28 17490612 SCREW 29 104239X "FLANGE GT, BEAR." 30 12000034 KLIP RING 31 138136 BUSHING.NYLINER. 32 19111610 WASHER 33 10040500 LOCKWASHER 34 74760512 BOLT 35 138059 GEAR.ASM.SECTOR. 36 137156 SUB= 137347 37 73360600 NUT 38 109850X JOINT.RH 39 73700600 NUT 40 109851X JOINT.LH 41 155246 "BRKT-SW, INTER" 42 17490508 SCREW LT
Page 24
RKGT22H46A (1999) Page 24 of 25 WHEELS/TIRES
Page 25
RKGT22H46A (1999) Page 25 of 25 WHEELS/TIRES
Ref # Part Number Qty Description
1 59192 VALVE CAP
2 65139 VALVE STEM LT
3 106228X427 "RIM ASM 8"" FRT"
4 PARTSIMAGE REFER TO PARTS IMAGE
4 8134H TUBE.16X6.5/7.5-8
5 106230X SUB= 122075X
6 278H FITTING LT
7 9040H "FLANGE, BEARING"
8 104757X HUB CAP
9 105588X SUB= 122077X 10 PARTSIMAGE REFER TO PARTS IMAGE 10 7154J TUBE.23X8/10-12 11 106277X427 "RIM ASM 12"" REAR" 12 6856M ZERK FITTING M
144334 SEALANT.TIRE 10 OZ. TUBE
