Ayp RBSP205A PARTS LIST

RBSP205A (1999) Page 1 of 5 ROTARY LAWN MOWER
RBSP205A (1999) Page 2 of 5 ROTARY LAWN MOWER
Ref # Part Number Qty Description
1 145793 BAIL.CNTRL.STD.BL 2 165452X479 HANLDE.UPPER.STAND. 3 157081X479 HANDLE LOWER 4 132001 ROPE GUIDE 5 63601 SUB= 73800400 6 131959 BOLT.HANDLE.LM 7 66426 SUB= 7192J 8 144929 SCREW.HXHD.WASH.
9 700417 "CONTROL, THROTTLE" 11 130861 "CABLE,ENG ZONE CO" 12 146392 CONTROL.DRV.20FBD 14 136376 KNOB HANDLE 15 51793 HAIRPIN COTTER 17 145669 GUIDE.CABLE.FWBD 19 156445X479 BACK PLATE 20 700363X479 BAFFLE.SIDE 21 140657 SKIRT.PUSH.20RD 23 147613 KIT.DOOR.RR.20STL 24 751592 LOCKNUT PM 25 151589X479 BRACKET.HDL.LH. 26 151588X479 BRACKET.HDL.RH. 27 150078 SCREW.HXWS.5/16 29 750085X004 WHEEL ADJ.BRKT 30 146630 SPACER.HEIGHT.ADJ 32 700331X004 SPRING SELECTOR 33 87877 KNOB PM 34 145935X004 ARM.AXLE.ASM.BZP. 35 62335 "WASHER, BELLEVIL." 36 142748 BOLT SHLD 3/8-16 37 166916 WHEEL.8X1.75.PR.RAD 38 83923 HEX FLANGE LOCKNT 40 77400 HUB CAP 42 53998 SUB= 19131216 43 54583 SCREW 44 133188X479 DISCHARGE GUARD 45 850999 SCREW 46 141846 DECAL DANGER E/S 48 850988 ENGINE SPACER 50 700063X479 REAR BAFFLE 51 132198X479 SUB= 144961 52 167213 KIT.HSG.20FBD.GRN 53 851084 SCREW 54 850263 LOCKWASHER 55 851074 "WASHER,HARDEN" 56 145106 BLADE.20.MULCH.AY 57 851514 ADAPTOR.BLADE.LM 64 SUPPLIER CHECK WITH SUPPLIER 64 213146 CABLE CLAMP 65 83816 SCREW PM 67 151861 GRASS BAG 68 149555 FRAME.CATCHER.2.5 70 SUPPLIER CHECK WITH SUPPLIER 72 150050 SCREW.HXTAP.10-24 73 128415 BLIND RIVET 75 88652 HINGE SCREW 77 158755 PAN HEAD SCREW 78 751152 LOCKNUT
161058 DECAL.WARNING
RBSP205A (1999) Page 3 of 5 ROTARY LAWN MOWER
Ref # Part Number Qty Description
166901 MANUAL.P.RBSP20A 145658 MANUAL.GEN.SP.E. 145661 MANUAL.OP.GEN.SPN
RBSP205A (1999) Page 4 of 5 ROTARY MOWER

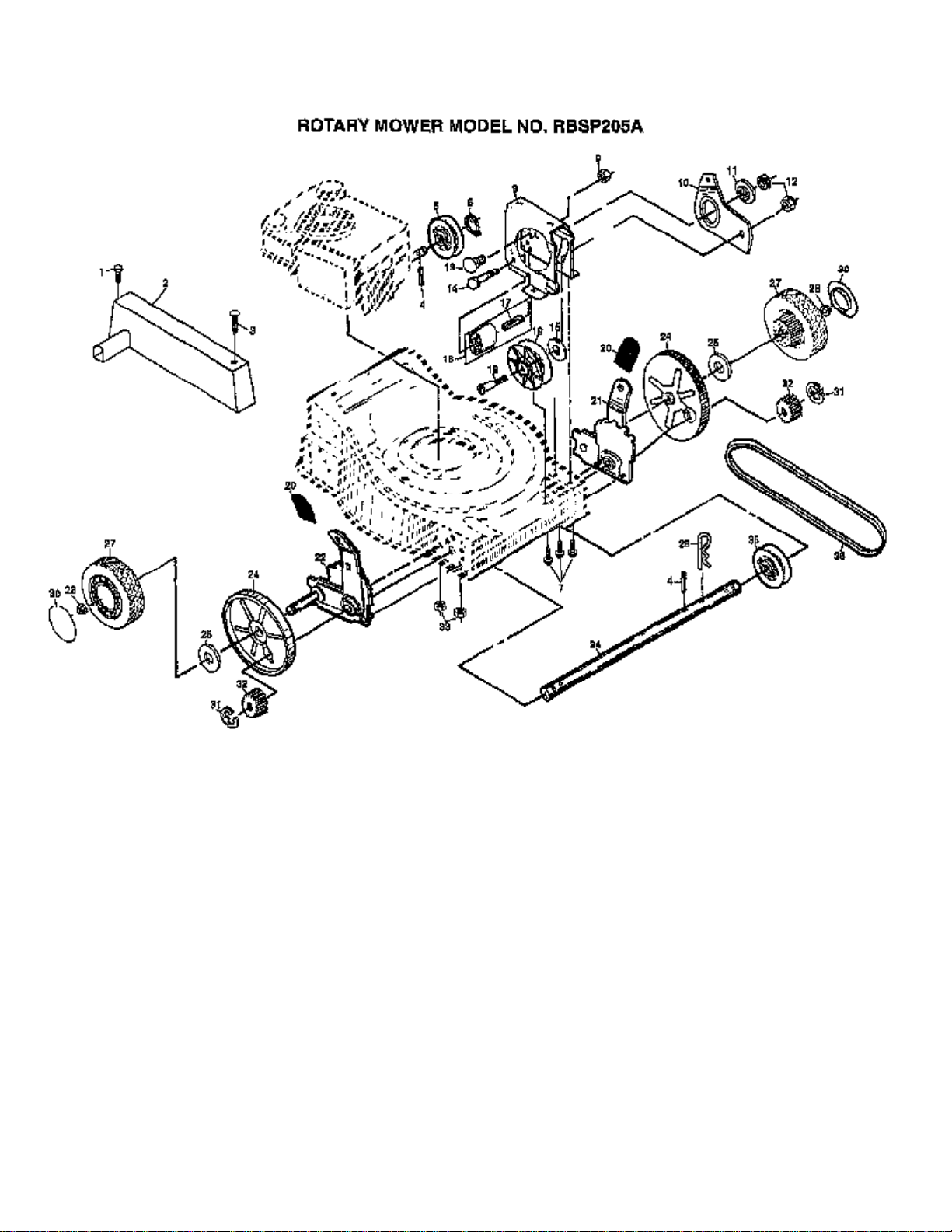

RBSP205A (1999) Page 5 of 5 ROTARY MOWER
Ref # Part Number Qty Description
1 141912 SCREW HXHD 10-24
2 154049 DRIVE COVER
3 701477 FASTNER PUSH DRCV
4 164795 DRIVE PAWL
5 145324 PULLEY.DRIVE.FWBD
6 12000030 RETAINING RING ST
7 54583 SCREW
8 851947X004 "CLUTCH,FRAME"
9 50962 LOCKNUT 10 702631X004 LEVER.CLUTCH 11 88067 SPACER PM 12 750253 LOCKNUT 13 72070504 CARRIAGE BOLT 14 74350424 BOLT 1/4-20-1 1/2 15 88069 SPACER PM 16 48160 IDLER ASSY 17 88576 IDLER SPACER 18 88517 SHOULDER BOLT 19 88516 IDLER PULLEY 20 87877 KNOB PM 21 152018 WHEEL ADJ ASSY LH 22 152019 WHEEL ADJ ASSY RH 24 88080 DUST SHROUD PM 25 67725 WASHER FLUT 27 166917 WHEEL.8X1.75.PR.LP.RAD 28 145212 NUT.HXFLG.LOCK. 29 85179 RETAINER CLIP PM 30 77400 HUB CAP 31 12000058 E-RING.7/16.RE. 32 137054 PINION.GEAR 33 63601 SUB= 73800400 34 700537 SHAFT.DRIVE.17.81 35 88082 DRIVE PULLEY PM 36 111924X SUB= TH3H340
