PO6TY21RA (2004) |
Page 1 of 4 |

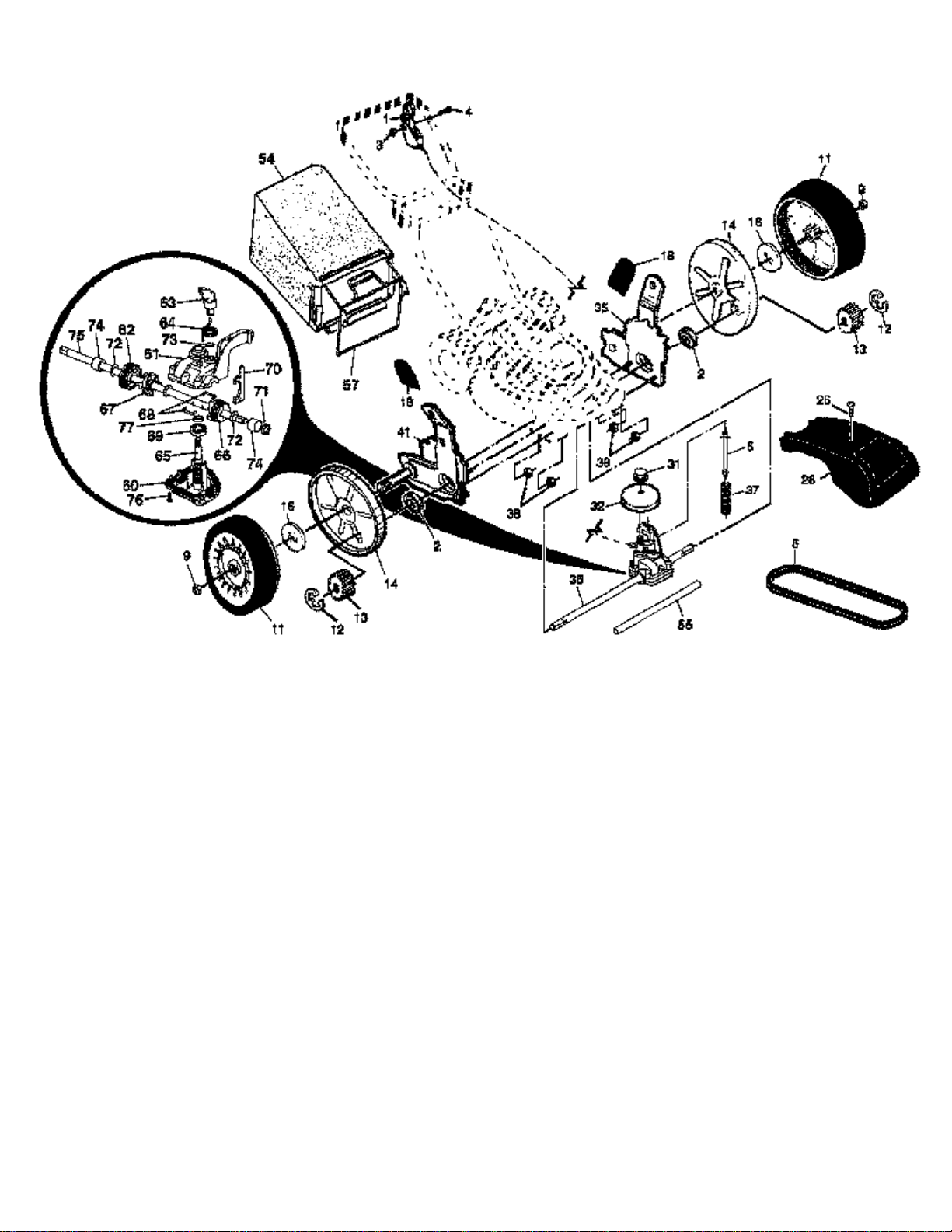

Mower Housing & Handle Assembly |
|
PO6TY21RA (2004) |
|
Page 2 of 4 |
|
Mower Housing & Handle Assembly |
|
|
|
|
|
|
|
Ref # |
Part Number |
Qty Description |
|
1 |
183496X479 |
Upper Handle |
|
2 |
151721X479 |
Lower Handle |
|
3 |
146771 |
Control Bar |
|
4 |
175148 |
Engine Zone Control Cable |
|
5 |
131959 |
Handle Bolt |
|
6 |
136376 |
Handle Knob |
|
7 |
51793 |
Hairpin Cotter |
|
8 |
66426 |
Wire Tie |
|
9 |
180479 |
Rear Door Kit (Includes Key #16 and 17) |
|
10 |
128415 |
Pop Rivet |
|
11 |
175069X479 |
Support Bracket, LH |
|
12 |
175070X479 |
Support Bracket, RH |
|
13 |
17060410 |
Screw 14-20 x 5/8 |
|
14 |
175082X479 |
Handle Bracket Assembly, LH |
|
15 |
175081X479 |
Handle Bracket Assembly, RH |
|
16 |
180071 |
Spring, LH |
|
17 |
180072 |
Spring, RH |
|
18 |
132004 |
Keps Locknut 1/4-20 |
|
19 |
179585 |
Rope Guide |
|
20 |
189005 |
Rear Skirt |
|
21 |
88652 |
Hinge Screw 1/4-20 x 1-1/4 |
|
22 |
184941 |
Engine Pulley |
|
23 |
187723 |
Hi-Pro Key |
|
24 |
|
Engine, Tecumseh, Model Number LV195 (For engine |
|
|
|
service and replacement parts, call Tecumseh Products at |
|
|
|
1-800-558-5402) |
|
25 |
150406 |
Screw, Hex Head, Thread Rolling 3/8-16 x 1-1/8 |
|
26 |
83923 |
Hex Flange Nut |
|
27 |
149838 |
Wheel |
|
28 |
189312 |
Shoulder Bolt 5/16-18 x .33 |
|
29 |
188839X004 |
Mounting Bracket, Debris Shield |
|
30 |
186575X004 |
Axle Arm Assembly, RR |
|
31 |
87877 |
Selector Knob |
|
32 |
175060X004 |
Selector Spring |
|
33 |
188040 |
Screw |
|
34 |
186576X004 |
Axle Arm Assembly, LR |
|
36 |
184193 |
Bolt |
|
38 |
176185 |
Washer, Step |
|
39 |
176235 |
Pushnut |
|
43 |
188784 |
Debris Shield |
|
44 |
190541 |
Kit, Lawn Mower Housing (Includes Key Numbers 10, 11, 12 |
|
|
|
and 45) |
|
45 |
107339X |
Danger Decal |
|
46 |
184590 |
Blade Adapter |
|
47 |
189028 |
Blade 21" |
|
48 |
851074 |
Hardened Washer |
|
49 |
850263 |
Helical Washer 3/8-24 x 1-3/8 Grade 8 |
|
50 |
851084 |
Hex Head Machine Screw 3/8-24 x 1-3/8 Grade 8 |
|
|
162300 |
Warning Decal (not shown) |
|
|
172787 |
Operator's Manual, English |
|
|
172788 |
Operator's Manual, French |
|
|
190494 |
Repair Parts Manual, English / French |
