AYP CP1842A Parts List

CP1842A (1992) Page 1 of 42 CHASSIS AND ENCLOSURES
CP1842A (1992) Page 2 of 42 CHASSIS AND ENCLOSURES
Ref # Part Number Qty Description
1 133680 SUB= 140121 2 131451 SUB= 155925 3 126656X SUB= 140551 4 105529X SUB= 139888 5 109587X NLA 6 73680500 SUB= 73690500 7 73680600 SUB= 73690600
8 109872X419 FENDER 11 17490612 SCREW 12 19131312 WASHER 13 74760612 SUB= 74780612 15 19171912 WASHER 17 135029 MUFFLER GUARD 20 19131614 WASHER 21 109873X SUB= 136619 23 124067X SUB= 136251 24 123549X SUB= 158990 25 123487X HOSE CLAMP 26 5277J SUB= 8543R 28 135034 SUB= 145501 29 130805 SUB= 145009 30 132072 SUB= 532132072 31 121794X COVER ACCESS 32 132071 SUB= 532132071 33 74760412 BOLT LT 34 105465X419 SUB= 145244X419 35 105464X419 FOOTREST RH 36 72110606 BOLT 37 131864 "PAD,FOOTREST" 38 3645J BUSHING OUTLET T 39 10040400 LOCKWASHER 41 9151R SNAP BUSHING T 42 124181X SPRING COMPRESSIO 43 110436X SUB= 9151R 44 19090816 WASHER 45 104920X NLA 46 3607J366 SUB= 3607J419 48 73680400 SUB= 73690400 49 17490608 SCREW LT 50 5351J419 GRILL T 54 677A876 STRAP ASSY T 55 677A875 STRAP ASSY T 56 101235L SCREEN GRILL GTV 57 109671X LENS T 58 17990808 SCREW 59 7606J366 SUB= 7606J361 60 7607J366 SUB= 7607J361 63 74760616 BOLT 64 8710J FUEL TANK STEM GT 66 17490616 SCREW GTV 67 19131616 WASHER HYT 69 17511208 SCREW 70 8019J SUB= 19071018 71 677A432 STRAP ASSY-REAR T 72 17411310 SUB= 17521312 73 7605J BOLT T 74 73220400 SUB= 50675 75 124549X "BOLT,SHOULDER"
CP1842A (1992) Page 3 of 42 CHASSIS AND ENCLOSURES
Ref # Part Number Qty Description
77 127018X "BOLT,SHOULDER" 78 74780814 BOLT 79 10040800 LOCKWASHER 80 2751R CLIP T 81 72050411 SUB= 872050411 82 121251X STRIP FORM 83 121249X SPACER SPLIT 84 123740X SPRING COMPRESSED 85 121246X BRKT SWITCH 86 74641008 SUB= 71031008 87 73951000 "NUT,KEPS" 88 4171R CLIP T 89 123976X SUB= 73900400 90 121248X BUSHING 91 134774 PIVOT BRKT LH 92 134775 PIVOT BRKT RH 93 72140606 BOLT 94 73680600 SUB= 73690600 95 123803X "STRAP,TANK" 96 126564X "STRIP,FORM" 97 19131210 WASHER
CP1842A (1992) Page 4 of 42 DECALS
CP1842A (1992) Page 5 of 42 DECALS
Ref # Part Number Qty Description
2 135429 DECAL.ENG.272757
3 135581 NLA
4 135580 DECAL HOOD STRIPE RH
5 121343X DECAL WARING
7 133796 DECAL
8 4900J DECAL T
9 131425 CHASSIS DECAL 10 3713J DECAL INSTRUCTION CAUTION 11 135582 "DECAL,STRG WHL" 15 108456X SUB= 138955
132704 MANUAL, OPERATOR'S 135472 NLA
CP1842A (1992) Page 6 of 42 DRIVE
CP1842A (1992) Page 7 of 42 DRIVE
Ref # Part Number Qty Description
1 131965 SUB= 137367
2 110422X SUB= 146682
3 123667X "PULLEY,TRANSAXLE"
4 12000028 SUB= 2267J
5 121520X STRAP TORQUE
6 17490512 SCREW
8 127288X "ROD,SHIFTER " 10 76020416 PIN COTTER 1/8 11 105701X WASH-SHFT PLT LT 12 19151216 WASHER 13 71040412 SUB= 74550412 14 10040400 LOCKWASHER 17 121520X STRAP TORQUE 18 74760612 SUB= 74780612 19 73680600 SUB= 73690600 20 17490512 SCREW 21 106933X KNOB T (1/2-HOLE) 22 130804 BRAKE ROD 23 73800600 NUT 24 73350600 NUT 25 106888X SPRING ROD LT 26 19131316 WASHER 27 76020412 COTTER PIN 28 133261 BRAKE PARK ROD 29 71673 PLUNGER CAP T 30 130807 TRANSAXLE MTG BKT 31 127289 "KEEPER,BELT LH" 32 74760512 BOLT 33 73680500 SUB= 73690500 34 122424X SUB= 149001 35 120183X NYLON BEARING 36 19211616 WASHER LT 37 1572H SUB= 2882J 38 123674X PULLEY.IDLER.FLAT 39 74760644 BOLT 40 4470J SPACER T 41 109070X BELT KEEPER LT 42 19131312 WASHER 43 73680600 SUB= 73690600 44 105706X "LY, BEARING" 45 110812X WASHER LT 46 12000039 KLIP RING 47 127783 SUB= 139245 48 123789X ARM IDLER 49 123205X RETAIN BELT 50 74760624 SUB= 74930624 51 73680600 SUB= 73690600 53 105710X "LINK, CLUTCH T" 54 76020412 COTTER PIN 55 105709X "SPRING, RETURN LT" 56 76020412 COTTER PIN 57 131006 BELT-V 58 127290 "KEEPER,BELT RH" 59 104777X SUB= 140312 60 19131312 WASHER 61 17490612 SCREW 62 8883R PEDAL COVER T 63 134825 SUB= 136004
CP1842A (1992) Page 8 of 42 DRIVE
Ref # Part Number Qty Description
64 71170764 BOLT 65 10040700 LOCKWASHER 66 129921 KEEPER.BELT.ENG.L 67 74760616 BOLT 68 19131312 WASHER 69 73680600 SUB= 73690600 70 134683 KEEPER BELT ENG 71 74760616 BOLT 72 19132012 WASHER 73 73680600 SUB= 73690600 74 109502X SPACER LT 75 121749X WASHER 76 12000001 E-RING LT 77 123583X SQUARE KEY 78 121748X WASHER 80 131487 ARM SHIFT TRANS 81 131811 SUB= 136977 82 123782X "SPRING,TORSION" 83 19171216 WASHER 84 132183 TIE ROD 85 73530400 NUT 1/4-28 86 127272X "BUSH,PIVOT T" 87 126591X "WSHER,SHIM" 88 12000003 RING T 89 127287X SUB= 532127287 91 74760540 BOLT 93 73680500 SUB= 73690500 94 17490616 SCREW GTV 95 135029 MUFFLER GUARD 96 19131616 WASHER HYT 97 72110608 BOLT D 98 74640808 SCREW 99 10100800 "WASHER,LOCK"
100 19060718 WASHER 101 2228M SUB= 2228M1
CP1842A (1992) Page 9 of 42 DRIVE
CP1842A (1992) Page 10 of 42 DRIVE
Ref # Part Number Qty Description
1 123666X PULLEY TRANS
2 12000028 SUB= 2267J
3 2228M SUB= 2228M1
4 120898X SUB= 137367
5 123190X SHIELD HEAT FRT
8 REFER TO IMAGE
9 134700 MUFFLER 10 122379X PREMMUFFLER 11 74780412 SUB= 74780414 12 10040400 LOCKWASHER 13 8545J SUB= 272250 14 13280336 PIPE NIPPLE LT 15 REFER TO IMAGE 17 130801 SUB= 138255 18 13240300 STREET ELBOW LT 19 106933X KNOB T (1/2-HOLE) 20 131679 SHIFT ROD 21 105701X WASH-SHFT PLT LT 22 19151216 WASHER 23 76020416 PIN COTTER 1/8 24 17490612 SCREW 26 74760616 BOLT 27 19131312 WASHER 28 73680600 SUB= 73690600 29 8883R PEDAL COVER T 30 122424X SUB= 149001 31 1572H SUB= 2882J 32 19211616 WASHER LT 33 73800600 NUT 34 129921 KEEPER.BELT.ENG.L 35 134683 KEEPER BELT ENG 36 104777X SUB= 140312 37 109070X BELT KEEPER LT 38 4470J SPACER T 39 123674X PULLEY.IDLER.FLAT 40 74760644 BOLT 41 134825 SUB= 136004 42 10040700 LOCKWASHER 43 71170764 BOLT 44 127275X "KEEPER,BELT LH T" 48 71040412 SUB= 74550412 49 19091210 WASHER LT 50 74760512 BOLT 51 73680500 SUB= 73690500 52 74760540 BOLT 53 121520X STRAP TORQUE 54 130807 TRANSAXLE MTG BKT 56 76020412 COTTER PIN 57 133261 BRAKE PARK ROD 58 130804 BRAKE ROD 59 71673 PLUNGER CAP T 60 106888X SPRING ROD LT 61 19131316 WASHER 62 121748X WASHER 63 121749X WASHER 64 122758X MUFFLER CLAMP 65 127783 SUB= 139245 66 123789X ARM IDLER
CP1842A (1992) Page 11 of 42 DRIVE
Ref # Part Number Qty Description
67 123205X RETAIN BELT 68 74760624 SUB= 74930624 69 110812X WASHER LT 70 12000039 KLIP RING 71 105709X "SPRING, RETURN LT" 72 105710X "LINK, CLUTCH T" 74 132773 SUB= 133439 75 17720410 SCREW LT 81 109502X SPACER LT 83 12000001 E-RING LT 85 123583X SQUARE KEY 86 127274X "KEEPER,BELT RH T" 87 17490624 SCREW LT 89 74760612 SUB= 74780612 90 105706X "LY, BEARING" 92 130802 SUB= 162240 94 11050600 LOCKWASHER 95 73510600 NUT 96 73350600 NUT 98 19132012 WASHER 99 109740X REAR BAFFLE T
101 17490512 SCREW 102 2751R CLIP T 104 132922 SPARK ARREST KIT 105 110422X SUB= 146682 106 120183X NYLON BEARING
CP1842A (1992) Page 12 of 42 ELECTRICAL
CP1842A (1992) Page 13 of 42 ELECTRICAL
Ref # Part Number Qty Description
1 122147X KEY
2 110859X HARNESS T
3 7662J SUB= 4152J
4 4406R SUB= STD365402
5 7603J "TRAY T, BATTERY"
6 124211X NUT IGNITION
7 110712X SWITCH LT
8 109081X SUB= 146154
9 10090400 SUB= 10040400 10 73350400 NUT 11 74780408 BOLT 12 11050400 LOCKWASHER 13 73510400 NUT 14 131563 SUB= 154336 15 133691 HARNESS 16 4799J "CABLE T, BATTERY" 17 109670X CABLE LT 18 4207J CABLE T 19 109596X HOSE CLAMP T 20 121537X SUB= 123899X 21 100541K SUB= 7697J 22 104445X SWITCH-INTER. GT 23 17021008 SCREW 24 108824X FUSE HYT 25 74760412 BOLT LT 26 19091016 WASHER 27 10040400 LOCKWASHER 28 73220400 SUB= 50675 29 123198X SUB= 146525 31 102476X SUB= 150109 32 72240460 BOLT 33 121433X SUB= 122822X 39 109553X SWITCH INTERLOCKT 42 71031008 SCREW 43 73951000 "NUT,KEPS" 45 121305X SWITCH SEAT 46 11050600 LOCKWASHER 47 123620X SUB= 141226 48 121264X "CAP,BATTERY " 49 130890 SWITCH BRACKET 50 17021008 SCREW 51 108236X BRACKET LT
CP1842A (1992) Page 14 of 42 ELECTRICAL
CP1842A (1992) Page 15 of 42 ELECTRICAL
Ref # Part Number Qty Description
1 121265X SUB= 123899X
2 4406R SUB= STD365402
3 124211X NUT IGNITION
4 134298 IGNITION HARNESS
5 4207J CABLE T
6 4206J CABLE-BATTERY T
7 4799J "CABLE T, BATTERY"
8 7603J "TRAY T, BATTERY"
9 109596X HOSE CLAMP T 10 109081X SUB= 146154 11 10090400 SUB= 10040400 12 73350400 NUT 13 74780408 BOLT 14 11050400 LOCKWASHER 15 73510400 NUT 16 131563 SUB= 154336 17 109553X SWITCH INTERLOCKT 19 104445X SWITCH-INTER. GT 20 17021008 SCREW 21 121305X SWITCH SEAT 22 121264X "CAP,BATTERY " 23 74760412 BOLT LT 24 19091016 WASHER 25 10040400 LOCKWASHER 26 73220400 SUB= 50675 27 122147X KEY 28 108824X FUSE HYT 29 7604J SUB= 7697J 30 123620X SUB= 141226 31 110712X SWITCH LT 32 127441X SUB= 136850 33 7662J SUB= 4152J 34 108236X BRACKET LT 35 17021008 SCREW 36 130890 SWITCH BRACKET 37 17021008 SCREW 45 123198X SUB= 146525 46 102476X SUB= 150109 47 72240460 BOLT 48 9433R AMMETER T 49 131708 SUB= 532131708 50 10101000 SUB= 10071000 51 73911000 NUT 52 19070818 WASHER 53 7192J WIRE TIE
CP1842A (1992) Page 16 of 42 ENCLOSURES
CP1842A (1992) Page 17 of 42 ENCLOSURES
Ref # Part Number Qty Description
1 10040400 LOCKWASHER
2 11050600 LOCKWASHER
3 132637X417 "PANEL,SIDE LH"
4 125581X015 DASH PLATE
5 124252X SUB= 140398
6 132177 LOWER DASH
7 73510400 NUT
8 106965X SUB= 140181
9 124130X SUPPORT ASS'Y 10 5479J PLUG BUTTON T 12 106784X SUB= 155013 13 104618X SUB= 155013 14 132635X510 HOOD 15 124392X417 SUB= 147717 16 106395X LENS LT 18 131716 SUB= 532131716 19 105419X417 "STRAP,GRILL" 22 132636X417 "PANEL,SIDE RH" 23 132069 SUB= 532132069 24 105464X417 SUB= 145243X417 25 135034 SUB= 145501 26 130805 SUB= 145009 27 132178 DASH PANEL LH 28 105465X417 SUB= 145244X417 30 131343X021 SADDLE 31 19091216 WASHER PM 37 109872X510 FENDER 40 73220400 SUB= 50675 41 74760612 SUB= 74780612 42 19131312 WASHER 43 73680600 SUB= 73690600 45 17211010 SCREW LT 46 104755X """J"" FASTENER LT" 47 17490612 SCREW 48 17490512 SCREW 49 123481X SUB= 7605J 50 73680400 SUB= 73690400 51 74760620 SUB= 74780620 53 17490608 SCREW LT 56 74760512 BOLT 57 73510500 NUT 58 109873X SUB= 136619 59 74180512 SCREW 60 17490412 SCREW HEX CRT 65 72110606 BOLT 66 133671 FOOTREST PAD 67 74191008 SCREW 68 10071000 LOCKWASHER 69 2029J WELDNUT 70 109808X HOOD LATCH T 71 74981020 SCREW 72 7206J SPACER LT 73 73731000 NUT 77 19070818 WASHER 79 2751R CLIP T 84 19111116 WASHER 87 19131210 WASHER 95 123198X SUB= 146525
CP1842A (1992) Page 18 of 42 ENCLOSURES
Ref # Part Number Qty Description
104 19091016 WASHER 105 132644 SUB= 532132644 107 134774 PIVOT BRKT LH 108 134775 PIVOT BRKT RH 109 72140606 BOLT
CP1842A (1992) Page 19 of 42 ENGINE
CP1842A (1992) Page 20 of 42 ENGINE
Ref # Part Number Qty Description
1 132747 SUB= 532132748
2 17720410 SCREW LT
3 REFER TO IMAGE
4 73510600 NUT
5 2751R CLIP T
6 8545J SUB= 272250
7 10040400 LOCKWASHER
8 74780412 SUB= 74780414
9 13280336 PIPE NIPPLE LT 10 13200300 ELBOW 11 132781 CHOKE CONTROL 12 19131316 WASHER 13 108373X MUFFLER HYT 14 11050600 LOCKWASHER 15 73610600 SUB= 7810H 16 100229L EXHAUST TUBE T 17 11050600 LOCKWASHER 18 17490624 SCREW LT 19 17490628 SCREW LT 20 106020X SUB= 151346 21 123487X HOSE CLAMP 22 123549X SUB= 158990 25 3645J BUSHING OUTLET T 26 106082X PAD-SPACER LT 27 8710J FUEL TANK STEM GT 28 8543R FUEL LINE T 29 121851X SUB= 532137180 30 REFER TO IMAGE
CP1842A (1992) Page 21 of 42 HARDWARE
CP1842A (1992) Page 22 of 42 HARDWARE
Ref # Part Number Qty Description
22 74180512 SCREW 23 73510500 NUT 27 74760512 BOLT 38 17490608 SCREW LT 55 17431008 SUB= 98000165 66 74760612 SUB= 74780612 68 73510600 NUT 70 17490612 SCREW 76 19131316 WASHER 77 74760616 BOLT
CP1842A (1992) Page 23 of 42 MOWER
CP1842A (1992) Page 24 of 42 MOWER
Ref # Part Number Qty Description
1 130970 SUB= 145338
2 130969 BELT-V.92.4.MWR
3 110485X BEARING
4 128774 HSG ASM MANDREL
5 133172 SUB= 137646
6 129895 BEARING.BALL
7 127843 SUB= 138498
8 129962 WASHER BLADE
9 10030600 SUB= 10040600 10 850857 BLADE BOLT 11 128961 SUB= 140329 12 130968 DEFLECTOR.SHIELD 13 131491 HINGE ROD 14 131267 DEFLECTOR BRKT 15 110452X NUT PUSH M 16 123713X SPRING TORSION 17 19111016 WASHER 18 105304X CAP-SLEEVE LT 19 73680500 SUB= 73690500 20 72140506 BOLT 21 4939M SUB= 85902 22 127218 LINK.FRONT 23 73350800 NUT 24 130171 TRUNION 25 73800800 NUT.LK.W/WSH.1/2. 26 135388 LIFT LINK RH 27 135563 "PIN,SPRING" 28 130832 SUB= 130833 29 134619 LINK LIFT LH 33 133844 IDLER ARM 34 78158 SUB= 17580520 35 129963 WASHER 36 129861 SUB= 153535 37 73050900 SUB= 139729 38 72110614 BOLT 39 133943 HARDENED WASHER 40 131494 FLAT IDLER PULLEY 41 122052X SPACER RETAINER 42 19131612 WASHER GT 43 133502 RETAINER SPACER 44 133503 IDLER ARM STIFF 45 73680600 SUB= 73690600 46 72110618 BOLT CARRIAGE 47 133835 XMAS TREE FASTNER 48 131340 SHOULDER BOLT 49 133940 SUB= 151785 50 69180 LOCKNUT 51 105529X SUB= 139888 52 131845 BRAKE PAD ARM ASM 53 133944 HARD SMALL WASHER 54 131335 SPRING EXTENSION 55 133551 PIVOT ROD 56 76020312 SUB= 3145 57 133504 CLUTCH ROD SECOND 58 131857 SUB= 140088 59 133550 SUB= 142427 60 73350600 NUT 61 133205 TRUNION
CP1842A (1992) Page 25 of 42 MOWER
Ref # Part Number Qty Description
62 4497H RETAINER M 63 17720410 SCREW LT 64 127498 BUSHING 65 131870 RETURN SPRING 66 127847 CLUTCH ARM SECOND 67 128903 SHOULDER BOLT 68 12000029 RING 69 121748X WASHER 70 127845 SPRING KEEPER 71 132044 SUB= 532132044 72 131813 SUB= 532131813 73 128759 SUB= 918128759 74 12000002 SUB= 2225J 75 19211416 WASHER 76 132172 LIFT SHAFT ASM 77 105767X PIN-GROOVE LT 78 120183X NYLON BEARING 79 132175 SUB= 136973 80 122512X SUB= 532122512 81 122364X SUB= 125925X 82 124526X SUB= 125925X 83 109413X GRIP 92 134753 STIFFENER BRKT 93 132262 SUB= 155198 94 132263 SUB= 155197 95 72110504 SUB= 872110504 96 74760512 BOLT 97 73680500 SUB= 73690500 98 134249 SUB= 4898H 99 105455X WHEEL.GAGE.BLK.PL
100 19171512 WASHER 102 73980600 NUT SPECIAL T
134745 SUB= 145411 130794 MANDREL ASM
CP1842A (1992) Page 26 of 42 MOWER
CP1842A (1992) Page 27 of 42 MOWER
Ref # Part Number Qty Description
1 130970 SUB= 145338
2 130969 BELT-V.92.4.MWR
3 110485X BEARING
4 128774 HSG ASM MANDREL
5 133172 SUB= 137646
6 129895 BEARING.BALL
7 127843 SUB= 138498
8 129962 WASHER BLADE
9 10030600 SUB= 10040600 10 850857 BLADE BOLT 11 128961 SUB= 140329 12 130968 DEFLECTOR.SHIELD 13 131491 HINGE ROD 14 131267 DEFLECTOR BRKT 15 110452X NUT PUSH M 16 123713X SPRING TORSION 17 19111016 WASHER 18 105304X CAP-SLEEVE LT 19 73680500 SUB= 73690500 20 72140506 BOLT 21 4939M SUB= 85902 22 127218 LINK.FRONT 23 73350800 NUT 24 130171 TRUNION 25 73800800 NUT.LK.W/WSH.1/2. 26 135388 LIFT LINK RH 27 128763 SPRING PIN 28 130832 SUB= 130833 29 134619 LINK LIFT LH 33 133844 IDLER ARM 34 78158 SUB= 17580520 35 129963 WASHER 36 129861 SUB= 153535 37 73050900 SUB= 139729 38 72110614 BOLT 39 133943 HARDENED WASHER 40 131494 FLAT IDLER PULLEY 41 122052X SPACER RETAINER 42 19131612 WASHER GT 43 133502 RETAINER SPACER 44 133503 IDLER ARM STIFF 45 73680600 SUB= 73690600 46 72110618 BOLT CARRIAGE 47 133835 XMAS TREE FASTNER 48 131340 SHOULDER BOLT 49 133940 SUB= 151785 50 69180 LOCKNUT 51 105529X SUB= 139888 52 131845 BRAKE PAD ARM ASM 53 133944 HARD SMALL WASHER 54 131335 SPRING EXTENSION 55 133551 PIVOT ROD 56 76020312 SUB= 3145 57 133504 CLUTCH ROD SECOND 58 131857 SUB= 140088 59 133550 SUB= 142427 60 73350600 NUT 61 133205 TRUNION
CP1842A (1992) Page 28 of 42 MOWER
Ref # Part Number Qty Description
62 4497H RETAINER M 63 17720410 SCREW LT 64 127498 BUSHING 65 131870 RETURN SPRING 66 127847 CLUTCH ARM SECOND 67 128903 SHOULDER BOLT 68 12000029 RING 69 121748X WASHER 70 127845 SPRING KEEPER 71 132044 SUB= 532132044 72 131813 SUB= 532131813 73 128759 SUB= 918128759 74 12000022 E-RING 75 19292016 WASHER 76 131874X SUB= 532131874 77 121718X LEVER LIFT 78 23180606 SCREW 79 121719X ROD ASS'Y LEVER 80 2876H SPRING T 81 122364X SUB= 125925X 82 124526X SUB= 125925X 83 109413X GRIP 84 110810X TRUNION LT 85 19151216 WASHER 86 12000037 KLIP RING 87 110807X NUT T 88 19131016 WASHER 89 76020308 SUB= 3145 90 110729X ROD LIFT LT 91 100734K SUB= 138057 92 134753 STIFFENER BRKT 93 8330H KEY STD
132708 MANUAL 130794 MANDREL ASM
CP1842A (1992) Page 29 of 42 SEAT
CP1842A (1992) Page 30 of 42 SEAT
Ref # Part Number Qty Description
1 127514 SUB= 140121
2 126656X SUB= 140551
3 74760612 SUB= 74780612
4 19131210 WASHER
5 2751R CLIP T
6 73680600 SUB= 73690600
7 124181X SPRING COMPRESSIO
9 19131614 WASHER 10 131451 SUB= 155925 11 121251X STRIP FORM 12 121246X BRKT SWITCH 13 121248X BUSHING 14 72050411 SUB= 872050411 15 121249X SPACER SPLIT 16 123740X SPRING COMPRESSED 17 123976X SUB= 73900400 18 74641008 SUB= 71031008 19 73951000 "NUT,KEPS" 20 4171R CLIP T 21 105529X SUB= 139888 22 73680500 SUB= 73690500 23 74780814 BOLT 24 19171912 WASHER 25 127018X "BOLT,SHOULDER" 26 10040800 LOCKWASHER 27 73680600 SUB= 73690600
CP1842A (1992) Page 31 of 42 STEERING
CP1842A (1992) Page 32 of 42 STEERING
Ref # Part Number Qty Description
1 121021X SUB= 150546
2 133988 SUB= 142033
3 135227 SPINDLE LH
4 135228 SPINDLE RH
5 6266H WASHER .T
6 121748X WASHER
7 19272016 WASHER
8 12000029 RING
9 3366R COL. SRTG. BEAR. 10 130468 SUB= 532130468 11 10040600 LOCKWASHER 12 73610600 SUB= 7810H 13 110438X BEARING 14 74011056 BOLT HEX 5/8-11 15 73601000 SUB= 73901000 16 132624 AXLE PIN 17 128758 STEERING SHAFT 18 57079 THRUST WASHER 19 124035X SUPPORT.SHAFT 20 126684X SUB= 532126684 21 10040400 LOCKWASHER 22 71070410 "SCREW,SPECIAL" 23 127501 SUB= 918127501 24 109816X NYLINER T 25 124036X "BRKT,STEERING" 26 12000029 RING 27 124034X SUB= 136874 28 6266H WASHER .T 29 17490612 SCREW 30 10040600 LOCKWASHER 31 73610600 SUB= 7810H 32 130465 TIE ROD 33 126847X BUSHING.DRAGLINK 34 19131416 WASHER 35 76020412 COTTER PIN 36 1554J SUB= 155108 37 17431008 SUB= 98000165 38 100710L INSERT-WHEEL LT 39 100712K WASHER 40 73940800 SUB= 73360800 41 100711L ADAPTER LT 43 121749X WASHER 44 121748X WASHER 45 12000029 RING 46 121232X CAP 47 6855M ZERK M
CP1842A (1992) Page 33 of 42 STEERING
CP1842A (1992) Page 34 of 42 STEERING
Ref # Part Number Qty Description
2 133742 ST WHL INSERT CAP
3 73940800 SUB= 73360800
4 100712K WASHER
5 133741 SUB= 150547
6 100711L ADAPTER LT
7 100714L SLEEVE LTV
8 122341X DASH
9 71070410 "SCREW,SPECIAL" 10 128755 SHAFT&GEAR STR T 11 19272016 WASHER 13 124036X "BRKT,STEERING" 16 127501 SUB= 918127501 17 12000029 RING 18 6266H WASHER .T 19 124034X SUB= 136874 21 109816X NYLINER T 22 74180512 SCREW 23 73510500 NUT 24 131343X017 SADDLE 25 6266H WASHER .T 26 106965X SUB= 140181 27 74760512 BOLT 31 132779 CHOKE CONTROL 32 19131316 WASHER 33 11050600 LOCKWASHER 34 8022J PLUG-DASH T 35 131450 SUB= 142033 37 74011056 BOLT HEX 5/8-11 38 17490608 SCREW LT 40 57079 THRUST WASHER 41 110438X BEARING 42 73901000 "NUT-LOC,FLANGE LT" 44 135227 SPINDLE LH 45 135228 SPINDLE RH 46 124035X SUPPORT.SHAFT 47 130467 TIE ROD 48 10040500 LOCKWASHER 49 73810500 NUT.LOCK.5/16-24 50 3366R COL. SRTG. BEAR. 51 134068 SUB= 532130468 52 10040500 LOCKWASHER 53 73610600 SUB= 7810H 54 1554J SUB= 155108 55 17431008 SUB= 98000165 57 2751R CLIP T 58 126684X SUB= 532126684 66 74760612 SUB= 74780612 67 10040400 LOCKWASHER 68 73510600 NUT 69 121748X WASHER 70 17490612 SCREW 72 19111216 WASHER M 73 121232X CAP 74 121749X WASHER 75 132624 AXLE PIN 76 19131316 WASHER 77 74760616 BOLT
CP1842A (1992) Page 35 of 42 TRANSAXLE
CP1842A (1992) Page 36 of 42 TRANSAXLE
Ref # Part Number Qty Description
1 3865-A HOUSING UPPER
2 1919 SCREW
3 5112 BALL, DETENT
4 3626 SPRING, DETENT
5 3623 SCREW, SET
6 4601 KIT SHIFTER ASSY
7 5024 BOOT, SHIFTER
8 3907 PUCK, FRICTION
9 5131 SCREW TAPPING WITH SEALER 10 1099 RING RETAINING 11 4689 ASSY, KIT, SHIM .625 SHAFT 12 3707 GEAR SPUR, 15 TEETH 13 3876 WASHER, PLAIN .632 X 1.38 X .046 14 1374 KEY WOODRUFF #9 15 4171 ASSY KIT INPUT SHAFT 16 3725 PINION BEVEL 14 TEETH 17 3624 RING, RETAINING 18 3625 CHAIN, 24 PITCHES 19 1542 BEARING, FLANGE 20 3773 GEAR SPUR, 14 TEETH 21 3631 COLLAR CLUTCH 22 5266 KEY CLUTCH 23 1369 KEY WOODRUFF #3 24 3883 SHAFT INTERMEDIATE 25 1375 KEY, WOODRUFF, #61 26 3627 RING, RETAINING 27 3830 SPROCKET, 18 TEETH 28 3841 SPACER 29 3786 GEAR, SPUR, 37 TEETH 30 3785 GEAR, SPUR, 35 TEETH 31 3867 GEAR, SPUR, 30 TEETH 32 3783 GEAR, SPUR, 25 TEETH 33 3869 GEAR, SPUR, 22 TEETH 34 5202 GEAR, SPUR, 19 TEETH 35 3628 WASHER, PLAIN .640 X 1.37 X .061 36 1423 WASHER, PLAIN .632 X 1.00 X .026 37 3422 SPACER .630 X 1.00 X .169 38 4286 ASSY GEAR COMB 12&35 TEETH 39 3967 SHAFT, IDLER 40 3901 SPACER .635 X .875 X .755 41 3645 SPROCKET, 9 TEETH 42 3589 GEAR, BEVEL, 42 TEETH 43 4691 ASSY, KIT, SHIM .750 SHAFT 44 3882 SHAFT, DRIVE 45 3724 SCREW TAPPING 46 3646 GEAR, SPUR, 12 TEETH 47 3866 GEAR, SPUR, 20 TEETH 48 3719 GEAR, SPUR, 25 TEETH 49 3868 GEAR, SPUR, 28 TEETH 50 3683 GEAR, SPUR, 31 TEETH 51 1145 WASHER, PLAIN .632 X 1.00 X .060 52 5130 WASHER, NEOPRENE 53 3184 WASHER, PLAIN .758 X 1.25 X .031 54 3880 AXLE LEFT HAND 55 3871 GEAR MITER 15 TEETH 56 3656 RING, RETAINING 57 3839 GEAR, SPUR, 32 TEETH 58 3919 SHAFT, CROSS
CP1842A (1992) Page 37 of 42 TRANSAXLE
Ref # Part Number Qty Description
59 3726 GEAR, MITER, 15 TEETH 60 3881 AXLE, R.H. 61 3864-B HOUSING LOWER 62 3920 PUCK, FRICTION 63 3276 DISC, BRAKE 64 3758 SPACER 65 3916 JAW, BRAKE 66 3843 PIN, DOWEL 67 5120 SCREW, SELF-TAPPING 68 3768 LEVER, ACTUATING 69 3760 WASHER, PLAIN .321 X 1.00 X .055 70 3917 BRACKET, ANTI-ROTATION 71 3847 LOCKNUT 5/16-24 72 4300 GREASE
CP1842A (1992) Page 38 of 42 TRANSAXLE
CP1842A (1992) Page 39 of 42 TRANSAXLE
Ref # Part Number Qty Description
1 3865 HOUSING UPPER
2 1919 SCREW
3 1151 BALL DETENT
4 3626 SPRING, DETENT
5 3623 SCREW, SET
6 4336 ASSY SHIFTER
7 3884 O-RING
8 3885 WASHER PLAIN
3886 WASHER PLAIN 3887 WASHER PLAIN 3888 WASHER PLAIN 3889 WASHER PLAIN 3121 WASHER PLAIN 3890 WASHER PLAIN
9 1100 RING RETAINING 10 1099 RING RETAINING 11 1959 WASHER PLAIN
1441 WASHER PLAIN 1423 WASHER, PLAIN .632 X 1.00 X .026 1082 WASHER PLAIN 1424 WASHER PLAIN 1068 WASHER PLAIN 1425 WASHER PLAIN 1358 WASHER PLAIN 1145 WASHER, PLAIN .632 X 1.00 X .060
1319 WASHER PLAIN 12 3312 O-RING 13 3876 WASHER, PLAIN .632 X 1.38 X .046 14 1374 KEY WOODRUFF #9 15 4134 ASSY KIT INPUT SHAFT 16 3590 PINION, BEVEL, 14 TEETH 17 3624 RING, RETAINING 18 3625 CHAIN, 24 PITCHES 19 1542 BEARING, FLANGE 20 3773 GEAR SPUR, 14 TEETH 21 3631 COLLAR CLUTCH 22 3828 KEY CLUTCH 23 1369 KEY WOODRUFF #3 24 3883 SHAFT INTERMEDIATE 25 1375 KEY, WOODRUFF, #61 26 3627 RING, RETAINING 27 3830 SPROCKET, 18 TEETH 28 3841 SPACER 29 3786 GEAR, SPUR, 37 TEETH 30 3785 GEAR, SPUR, 35 TEETH 31 3867 GEAR, SPUR, 30 TEETH 32 3783 GEAR, SPUR, 25 TEETH 33 3869 GEAR, SPUR, 22 TEETH 34 3741 GEAR SPUR 35 3628 WASHER, PLAIN .640 X 1.37 X .061 36 1423 WASHER, PLAIN .632 X 1.00 X .026 37 3422 SPACER .630 X 1.00 X .169 38 4286 ASSY GEAR COMB 12&35 TEETH 39 3877 SHAFT IDLER 40 3901 SPACER .635 X .875 X .755 41 3645 SPROCKET, 9 TEETH 42 3853 GEAR, BEVEL, 42 TEETH 43 3749 WASHER PLAIN
CP1842A (1992) Page 40 of 42 TRANSAXLE
Ref # Part Number Qty Description
3652 WASHER PLAIN
3693 WASHER PLAIN
3653 WASHER PLAIN
3408 WASHER PLAIN
3732 WASHER PLAIN
3184 WASHER, PLAIN .758 X 1.25 X .031
3733 WASHER PLAIN
3198 WASHER PLAIN
3734 WASHER PLAIN
3735 WASHER PLAIN
3736 WASHER PLAIN
3180 WASHER PLAIN 44 3882 SHAFT, DRIVE 45 3646 GEAR, SPUR, 12 TEETH 46 3707 GEAR SPUR, 15 TEETH 47 3866 GEAR, SPUR, 20 TEETH 48 3719 GEAR, SPUR, 25 TEETH 49 3868 GEAR, SPUR, 28 TEETH 50 3683 GEAR, SPUR, 31 TEETH 51 1145 WASHER, PLAIN .632 X 1.00 X .060 52 3191 SEAL FELT 53 3180 WASHER PLAIN 54 3880 AXLE LEFT HAND 55 3780 GEAR, MITER, 15 TEETH 56 3656 RING, RETAINING 57 3839 GEAR, SPUR, 32 TEETH 58 3919 SHAFT, CROSS 59 3781 GEAR, MITER, 15 TEETH 60 3881 AXLE, R.H. 61 3864 HOUSING LOWER 62 3920 PUCK, FRICTION 63 3276 DISC, BRAKE 64 3758 SPACER 65 3916 JAW, BRAKE 66 3843 PIN, DOWEL 67 3915 SCREW TAPPING 68 3768 LEVER, ACTUATING 69 3760 WASHER, PLAIN .321 X 1.00 X .055 70 3917 BRACKET, ANTI-ROTATION 71 3847 LOCKNUT 5/16-24 72 3724 SCREW TAPPING 73 3906 WASHER PLAIN 74 3907 PUCK, FRICTION 75 4300 GREASE
CP1842A (1992) Page 41 of 42 WHEELS/TIRES

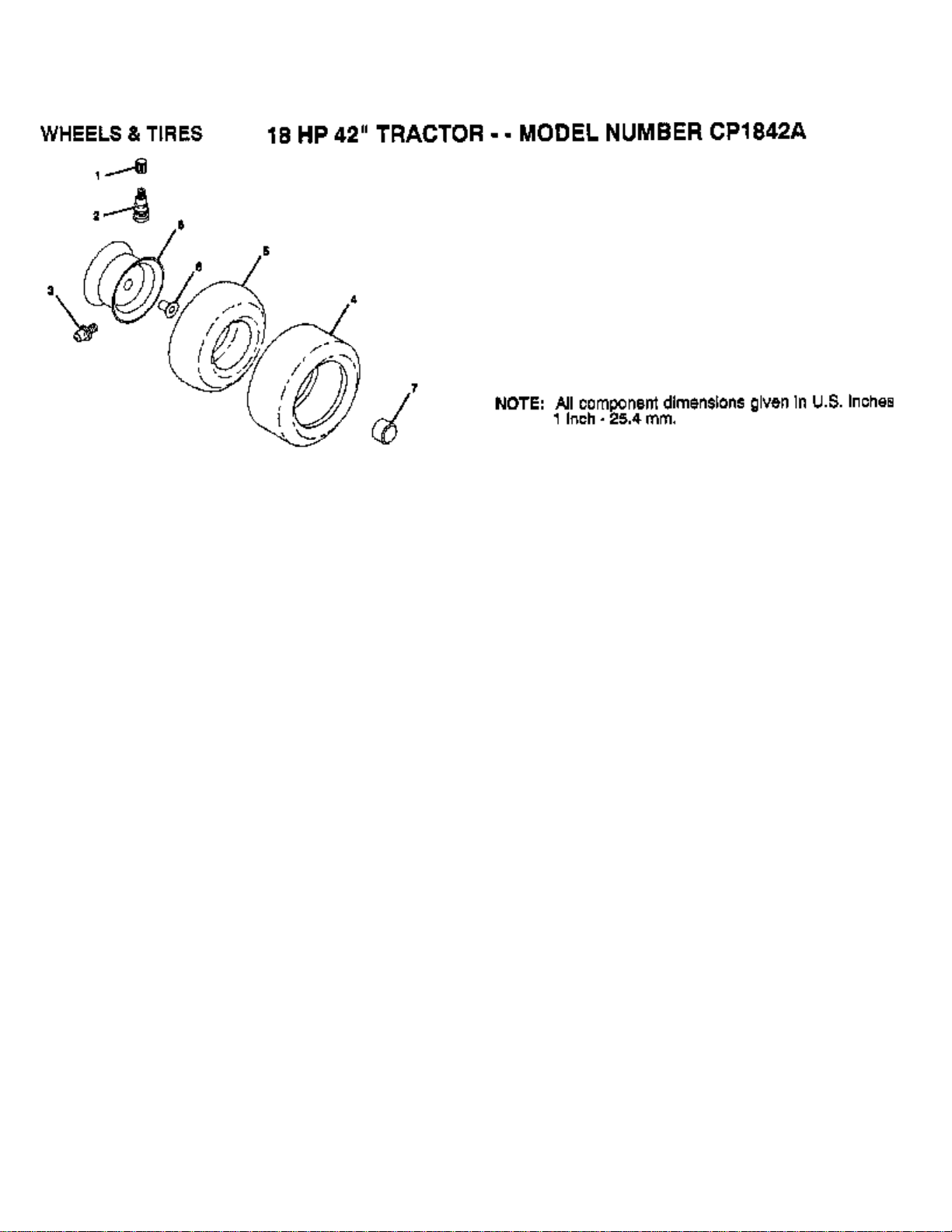

CP1842A (1992) Page 42 of 42 WHEELS/TIRES
Ref # Part Number Qty Description
1 59192 VALVE CAP 2 65139 VALVE STEM LT 3 278H FITTING LT 4 134971 TIRE TM 15X6X6 4 134970 TIRE TM 20X8X8 5 59904 TUBE.5.3/4.5/6 5 7152J TUBE.18X9.5-8 6 106732X361 SUB= 106732X417 6 106108X361 SUB= 106108X417 7 104757X HUB CAP 8 9040H "FLANGE, BEARING"
