AYP CP12542LTA Parts List

Page 1
CP12542LTA (1994) Page 1 of 22 CHASSIS
Page 2
CP12542LTA (1994) Page 2 of 22 CHASSIS
Ref # Part Number Qty Description
1 140341 SUB= 145501 2 140356 SUB= 145009 3 17490612 SCREW 6 140290X016 SUB= 145208X016 7 17490612 SCREW 8 2751R CLIP T
9 140637X011 DASH SILKSCRN 1 10 5479J PLUG BUTTON T 11 122795X PANEL DASH LH 12 121794X COVER ACCESS 13 124031X SUB= 155934X010 14 17490608 SCREW LT 15 74180512 SCREW 16 73510500 NUT 17 133956X520 HOOD/GRILLE.ASM. 18 126938X SUB= 532126938 19 133954 LENS SERVICE KIT 20 132257 SUB= 918132257 21 19091216 WASHER PM 22 108067X PAL NUT LT 24 74780616 BOLT 25 19131312 WASHER 26 73800600 NUT 30 109872X520 FENDER.PNT.LT 31 136619 BRKT FENDER 32 17490612 SCREW 33 105465X417 SUB= 145244X417 34 105464X417 SUB= 145243X417 35 72110606 BOLT 36 73800600 NUT 38 139886 BRACKET ASM LH 39 139887 BRACKET ASM RH 51 19131216 WASHER 53 72140608 SUB= 72110608 58 11050600 LOCKWASHER
Page 3
CP12542LTA (1994) Page 3 of 22 DECALS
Page 4
CP12542LTA (1994) Page 4 of 22 DECALS
Ref # Part Number Qty Description
1 138955 DECAL.DASH.INST.
6 133796 DECAL
7 4900J DECAL T
9 131425 CHASSIS DECAL 10 135013 NLA 12 144442 DECAL.HD.RH.CPARK 13 135594 NLA 14 144443 DECAL.HD.LH.CPARK 16 140837 DECAL BRAK PARK 17 136830 DECAL.V.BELT
138311 DECAL HANDLE LIFT 140718 MANUAL OPERATORS 144338 MANUAL.P.CP12542 C42 GRASS CATCHER LSB42 SNOW THROWER LBD48 SNOW BLADE LC05 WHEEL WTS. GWN42 GAUGE WHEEL, NARROW 42" LA018 TIRE CHAINS
Page 5
CP12542LTA (1994) Page 5 of 22 DRIVE
Page 6
CP12542LTA (1994) Page 6 of 22 DRIVE
Ref # Part Number Qty Description
1 142603 SUB= 160664
2 110422X SUB= 146682
3 123666X PULLEY TRANS
4 12000028 SUB= 2267J
5 121520X STRAP TORQUE
6 17490512 SCREW
7 130802 SUB= 162240
8 131679 SHIFT ROD
9 19151216 WASHER 10 76020416 PIN COTTER 1/8 11 105701X WASH-SHFT PLT LT 12 19091210 WASHER LT 13 71040412 SUB= 74550412 14 10040400 LOCKWASHER 15 74780544 BOLT HEX 16 73680500 SUB= 73690500 17 121520X STRAP TORQUE 18 74780616 BOLT 19 73800600 NUT 20 17490512 SCREW 21 106933X KNOB T (1/2-HOLE) 22 130804 BRAKE ROD 23 73800600 NUT 24 73350600 NUT 25 106888X SPRING ROD LT 26 19131316 WASHER 27 76020412 COTTER PIN 28 140448 ROD PARK BRAKE 29 71673 PLUNGER CAP T 30 130807 TRANSAXLE MTG BKT 31 127275X "KEEPER,BELT LH T" 32 74760612 SUB= 74780612 33 73800500 NUT 34 122424X SUB= 149001 35 120183X NYLON BEARING 36 19211616 WASHER LT 37 1572H SUB= 2882J 38 123674X PULLEY.IDLER.FLAT 39 74760644 BOLT 40 4470J SPACER T 41 109070X BELT KEEPER LT 42 19131312 WASHER 43 73800600 NUT 44 105706X "LY, BEARING" 45 110812X WASHER LT 46 12000039 KLIP RING 47 127783 SUB= 139245 48 123789X ARM IDLER 49 123205X RETAIN BELT 50 74760624 SUB= 74930624 51 73680600 SUB= 73690600 52 19131316 WASHER 53 105710X "LINK, CLUTCH T" 54 76020412 COTTER PIN 55 105709X "SPRING, RETURN LT" 56 76020412 COTTER PIN 57 130801 SUB= 138255 58 127274X "KEEPER,BELT RH T"
Page 7
CP12542LTA (1994) Page 7 of 22 DRIVE
Ref # Part Number Qty Description
59 140312 KEEPER BELT CNTSP 60 19131312 WASHER 61 17490612 SCREW 62 8883R PEDAL COVER T 63 140186 PULLEY.ENGINE 64 71170764 BOLT 65 10040700 LOCKWASHER 66 129921 KEEPER.BELT.ENG.L 67 74760616 BOLT 68 19131312 WASHER 69 73680600 SUB= 73690600 70 134683 KEEPER BELT ENG 71 74760616 BOLT 72 19132012 WASHER 73 73680600 SUB= 73690600 74 109502X SPACER LT 75 121749X WASHER 76 12000001 E-RING LT 77 123583X SQUARE KEY 78 121748X WASHER 95 17490612 SCREW
100 19111216 WASHER M
Page 8

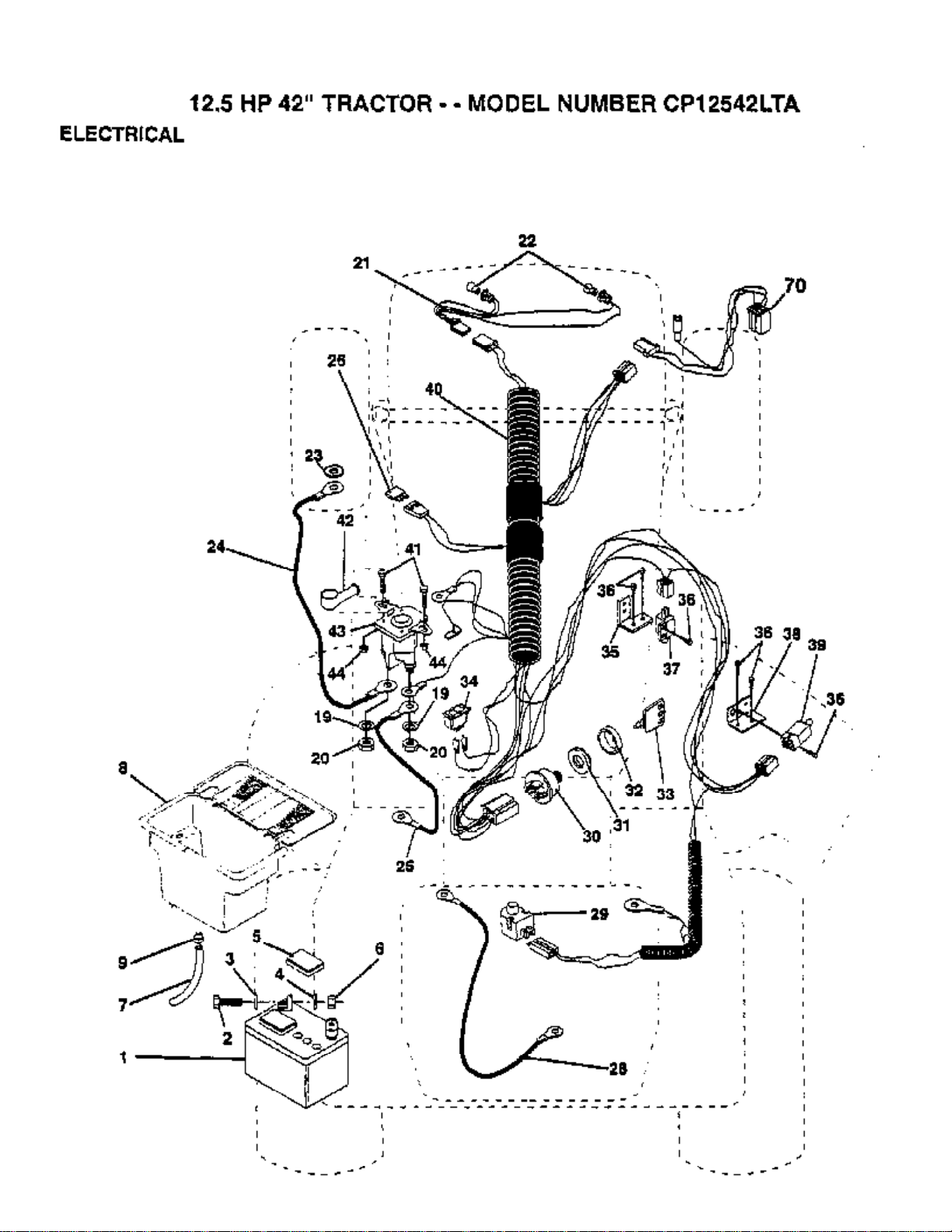

CP12542LTA (1994) Page 8 of 22 ELECTRICAL
Page 9
CP12542LTA (1994) Page 9 of 22 ELECTRICAL
Ref # Part Number Qty Description
1 121265X SUB= 123899X
2 74760412 BOLT LT
3 19091016 WASHER
4 10040400 LOCKWASHER
5 121264X "CAP,BATTERY "
6 73220400 SUB= 50675
7 109238X TUBE T
8 129965 SUB= 156417
9 109596X HOSE CLAMP T 19 10090400 SUB= 10040400 20 73350400 NUT 21 136850 "HARNESS,LIGHT SOC" 22 4152J HEADLAMP BULB 23 11150400 LOCKWASHER 24 4799J "CABLE T, BATTERY" 25 132202 SUB= 146147 26 108824X FUSE HYT 28 4207J CABLE T 29 121305X SWITCH SEAT 30 140399 SUB= 163088 31 140400 SUB= 145774 32 141226 COVER KEY SWITCH 33 140401 KEY MLD GEN DELTA 34 110712X SWITCH LT 35 108236X BRACKET LT 36 17021008 SCREW 37 104445X SWITCH-INTER. GT 38 140336 BRACKET SWITCH IN 39 109553X SWITCH INTERLOCKT 40 140414 HARNESS IGN DASH 41 71110408 BOLT HXHD FIN 42 131563 SUB= 154336 43 138406 SUB= 146154 44 73640400 NUT HXKEP 1/4X20 70 140413 HARNESS ENG DUAL
Page 10

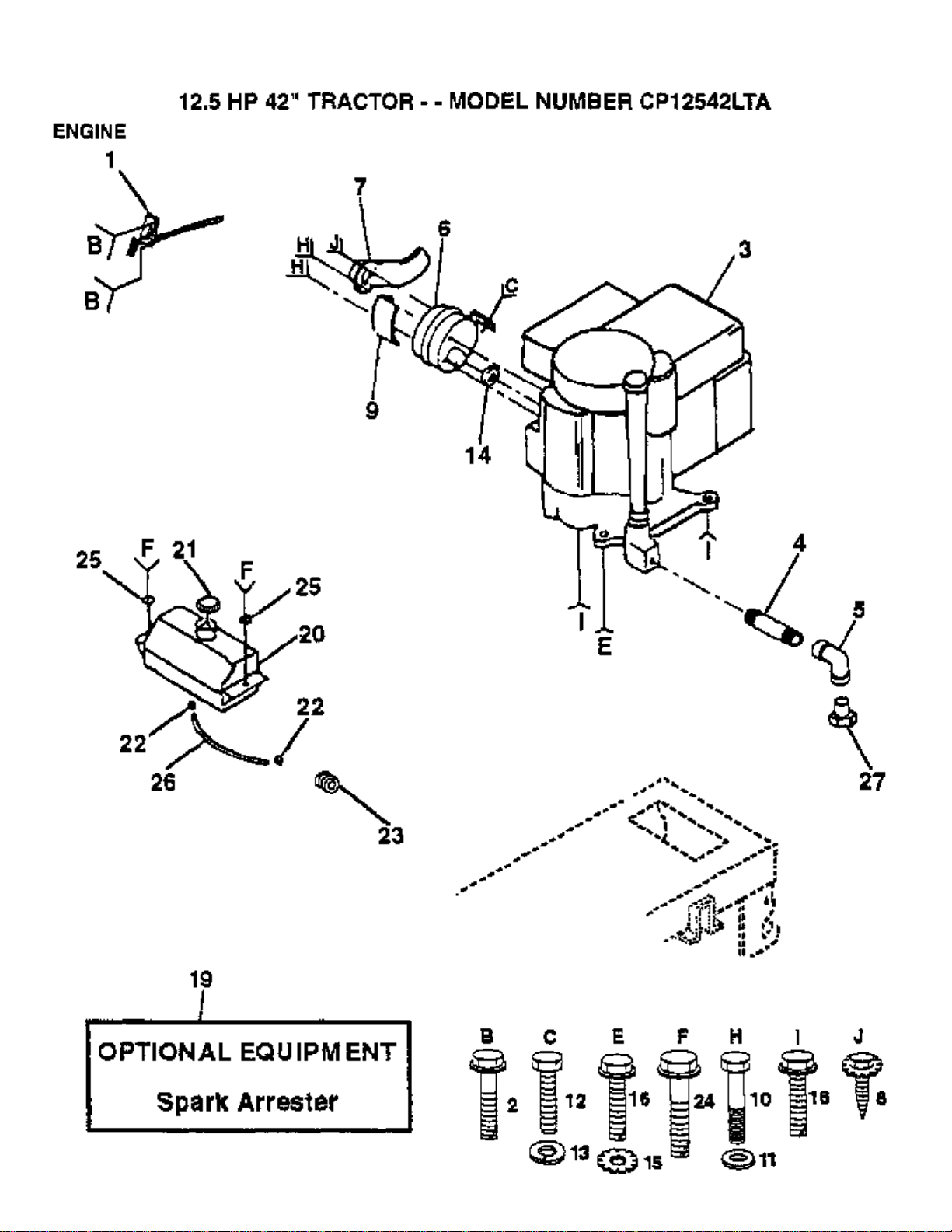

CP12542LTA (1994) Page 10 of 22 ENGINE
Page 11
CP12542LTA (1994) Page 11 of 22 ENGINE
Ref # Part Number Qty Description
1 132771 THROTTLE CONTROL
2 17720410 SCREW LT
3 137551 ENG. B&S12.5 HP
4 13280324 PIPE NIPPLE
5 13200300 ELBOW
6 10273M MUFFLER EXHUST
7 108767X DEFLECTOR MUFFLER
8 17030808 SUB= 17030814
9 101159L SHIELD HEAT LTV 10 74780556 "BOLT,HEX" 11 19111012 WASHER T 12 74780408 BOLT 13 10040400 LOCKWASHER 14 125593X SUB= 272293 15 11050600 LOCKWASHER 16 17490620 SCREW 19 137180 SUB= 532137180 20 109202X TANK.FUEL.LT. 21 140527 CAP ASM FUEL 22 123487X HOSE CLAMP 23 124028X SUB= 532124028 24 17490412 SCREW HEX CRT 25 19091416 WASHER 26 137040 LINE FUEL 27 CHECK WITH SUPPLIER
Page 12

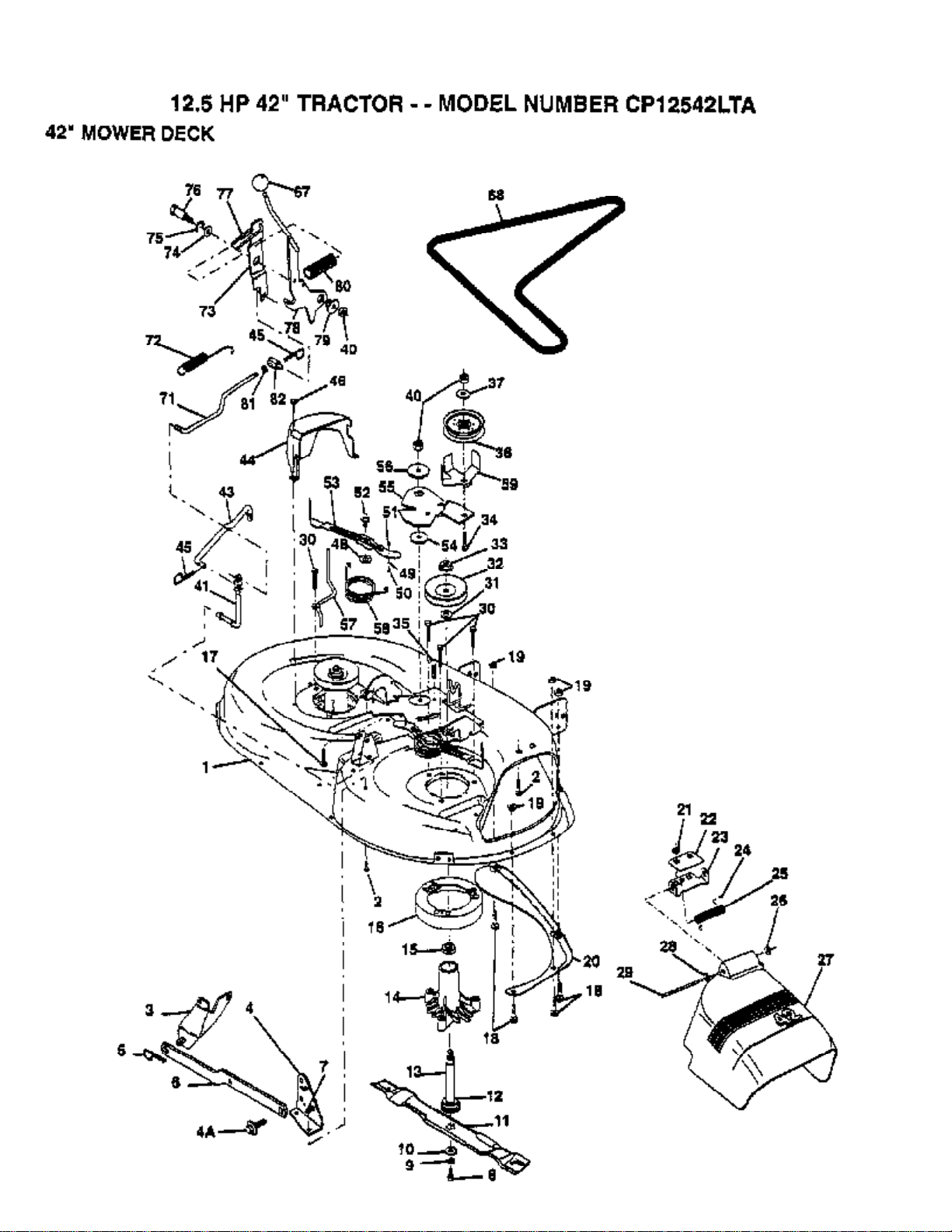

CP12542LTA (1994) Page 12 of 22 MOWER DECK
Page 13
CP12542LTA (1994) Page 13 of 22 MOWER DECK
Ref # Part Number Qty Description
1 140081 SUB= 144393
2 72140506 BOLT
3 138017 BRKT ASM SWAY BAR
4 138440 BRKT DECK SW BAR
4A 132827 BOLT SHD 5/16-18
5 4939M SUB= 85902
6 130832 SUB= 130833
7 73800500 NUT
8 850857 BLADE BOLT
9 10030600 SUB= 10040600 10 140296 WASHER.HARD.BLADE 11 134149 "BLADE.42"" MULCHER" 12 129895 BEARING.BALL 13 137645 SUB= 137646 14 128774 HSG ASM MANDREL 15 110485X BEARING 16 140329 STRIPPER RND MWR 17 72110610 BOLT RDHD 3/8-16 18 72140505 BOLT 19 73800500 NUT 20 136888 SUB= 918136888 21 73800500 NUT 22 134753 STIFFENER BRKT 23 131267 DEFLECTOR BRKT 24 105304X CAP-SLEEVE LT 25 123713X SPRING TORSION 26 110452X NUT PUSH M 27 130968 DEFLECTOR.SHIELD 28 19111016 WASHER 29 131491 HINGE ROD 30 138776 SUB= 157722 31 129963 WASHER 32 129861 SUB= 153535 33 137266 SUB= 139729 34 72110614 BOLT 35 133835 XMAS TREE FASTNER 36 131494 FLAT IDLER PULLEY 37 19131316 WASHER 40 73800600 NUT 41 133551 PIVOT ROD 43 140083 ROD CLUTCH W/NIBS 44 140088 GUARD MAND LH BLK 45 4497H RETAINER M 46 137729 SCREW.1/4-20X5/8 48 133944 HARD SMALL WASHER 49 133940 SUB= 151785 50 131340 SHOULDER BOLT 51 69180 LOCKNUT 52 139888 BOLT.SHLD.5/16-18 53 131845 BRAKE PAD ARM ASM 54 133943 HARDENED WASHER 55 140084 SUB= 151785 56 122052X SPACER RETAINER 57 140090 KEEPER BELT LH 42 58 140086 SPRING TORSN BRAK 59 141043 GUARD IDLER TUV 67 106932X KNOB T(3/8 HOLE) 68 140067 BELT-V MWR 82.625
Page 14
CP12542LTA (1994) Page 14 of 22 MOWER DECK
Ref # Part Number Qty Description
71 142427 ROD CLUTCH 38/42 72 131870 RETURN SPRING 73 127847 CLUTCH ARM SECOND 74 121748X WASHER 75 12000029 RING 76 128903 SHOULDER BOLT 77 127845 SPRING KEEPER 78 140334 SUB= 154810 79 127498 BUSHING 80 128759 SUB= 918128759 81 73350600 NUT 82 142028 TRUNION ADJ
130794 MANDREL ASM 140475 SUB= 145411
Page 15
CP12542LTA (1994) Page 15 of 22 MOWER LIFT
Page 16
CP12542LTA (1994) Page 16 of 22 MOWER LIFT
Ref # Part Number Qty Description
1 136973 WIRE ASM
2 122507X SUB= 145117
3 105767X PIN-GROOVE LT
4 12000002 SUB= 2225J
5 19211621 WASHER
6 120183X NYLON BEARING
7 109413X GRIP
8 124526X SUB= 125925X 10 122512X SUB= 532122512 11 139865 SUB= 918139865 12 139866 SUB= 151140 13 4939M SUB= 85902 15 127218 LINK.FRONT 16 73350800 NUT 17 130171 TRUNION 18 73800800 NUT.LK.W/WSH.1/2. 19 139868 ARM SUSP REAR 20 3146R RETAINER.SPRING 31 140302 BEARING PVT LH 32 73810600 NUT.LOCK.3/8-24
Page 17
CP12542LTA (1994) Page 17 of 22 SEAT
Page 18
CP12542LTA (1994) Page 18 of 22 SEAT
Ref # Part Number Qty Description
1 127427 SUB= 140119
2 140551 BRACKET PVT SEAT
3 74760616 BOLT
4 19131610 WASHER PM
5 140407 CLIP PUSH - IN
6 73800600 NUT
7 124181X SPRING COMPRESSIO
8 17490616 SCREW GTV
9 19131614 WASHER 10 140552 SUB= 155925 12 121246X BRKT SWITCH 13 121248X BUSHING 14 72050411 SUB= 872050411 15 134300 SPLIT SPACER 16 121250X SPRING 17 123976X SUB= 73900400 21 139888 BOLT.SHLD.5/16-18 22 73800500 NUT 23 74780814 BOLT 24 19171912 WASHER 25 127018X "BOLT,SHOULDER" 26 10040800 LOCKWASHER
Page 19
CP12542LTA (1994) Page 19 of 22 STEERING
Page 20
CP12542LTA (1994) Page 20 of 22 STEERING
Ref # Part Number Qty Description
1 133741 SUB= 150547
2 142033 AXLE ASM FRONT
3 135227 SPINDLE LH
4 135228 SPINDLE RH
5 6266H WASHER .T
6 121748X WASHER
7 19272016 WASHER
8 12000029 RING
9 3366R COL. SRTG. BEAR. 10 130468 SUB= 532130468 11 10040600 LOCKWASHER 12 73610600 SUB= 7810H 13 110438X BEARING 14 74011056 BOLT HEX 5/8-11 15 73901000 "NUT-LOC,FLANGE LT" 16 132624 AXLE PIN 17 132614 SHAFT ASM 18 57079 THRUST WASHER 19 124035X SUPPORT.SHAFT 20 126684X SUB= 532126684 21 10040400 LOCKWASHER 22 71070410 "SCREW,SPECIAL" 23 127501 SUB= 918127501 24 109816X NYLINER T 25 124036X "BRKT,STEERING" 26 12000029 RING 27 136874 GEAR SECTOR 28 6266H WASHER .T 29 17490612 SCREW 30 10040600 LOCKWASHER 31 73610600 SUB= 7810H 32 130465 TIE ROD 33 126847X BUSHING.DRAGLINK 34 19131416 WASHER 35 76020412 COTTER PIN 36 132196 SUB= 155106 37 17431008 SUB= 98000165 38 133742 ST WHL INSERT CAP 39 19133808 WASHER T 40 7810H GRIPCO NUT 41 104820X ADAPTER-WHEEL LT 42 124418X "TUBE, STR SHAFT" 43 121749X WASHER 44 121748X WASHER 45 12000029 RING 46 121232X CAP 47 6855M ZERK M
Page 21
CP12542LTA (1994) Page 21 of 22 WHEELS & TIRES
Page 22
CP12542LTA (1994) Page 22 of 22 WHEELS & TIRES
Ref # Part Number Qty Description
1 59192 VALVE CAP
2 65139 VALVE STEM LT
3 106222X SUB= 122073X
4 59904 TUBE.5.3/4.5/6
5 106732X417 "RIM,FRT T"
6 278H FITTING LT
7 9040H "FLANGE, BEARING"
8 106108X417 "RIM 8"""
9 106268X SUB= 122074X 10 7152J TUBE.18X9.5-8 11 104757X HUB CAP
