Axpert VM PF1, VP PF1 User Manual

Download
Axpert VP/VM 1-5KVA (PF1)
Axpert VP/VM 1-5KVA (PF1)
Uživatelská příručka
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Obsah
1 O TÉTO PŘÍRUČCE.................................................................................................4
2 ÚVOD........................................................................................................................5
3 INSTALACE..............................................................................................................9
4 PROVOZ.................................................................................................................17
5 POPIS VYROVNÁVÁNÍ BATERIE.........................................................................35
6 CHYBOVÉ KÓDY...................................................................................................37
7 KÓDY VAROVÁNÍ..................................................................................................38
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 2
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
8 TECHNICKÉ PARAMETRY....................................................................................38
9 PROBLÉMY A JEJICH ŘEŠENÍ............................................................................42
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 3
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

1 O této příručce

1.1 Účel

Tato příručka popisuje montáž, instalaci, provoz a řešení problémů s tímto přístrojem. Prosím přečtěte si tuto příručku pozorně před instalací a uvedením do provozu. Uchovejte si tuto příručku pro pozdější použití.

1.2 Rozsah

Tato příručka poskytuje instalační a bezpečnostní pokyny jakož i informace o nástrojích a elektroin­stalaci.
UPOZORNĚNÍ: Tato kapitola obsahuje důležité bezpečnostní a provozní pokyny. Přečtěte a uchovejte si tuto příručku pro pozdější použití.
1. Před uvedením do provozu si přečtěte si všechny pokyny a bezpečnostní značení na za­řízení i na bateriích a všechny příslušné kapitoly v této příručce.
2. VAROVÁNÍ – nabíjejte pouze deep-cycle olověné kyselinové baterie. Vhodnost použití a správné nastavení pro LiFePO4 baterie konzultujte s dodavatelem měniče. Ostatní typy baterií mohou vybuchnout a způsobit zranění osob a škodu na majetku.
3. Nerozebírejte jednotku. Pokud je zapotřebí oprava, zašlete ji autorizovanému servisu. Ne­správná montáž může způsobit riziko úrazu elektrickým proudem nebo požár.
4. Ke snížení rizika úrazu elektrickým proudem odpojte před údržbou či čištěním veškerou kabeláž. Pouhé vypnutí jednotky toto riziko nesníží.
5. VAROVÁNÍ – zařízení s baterií smí instalovat pouze autorizovaný pracovník.
6. NIKDY nenabíjejte podchlazenou baterii.
7. pro zajištění optimálního provozu tohoto měniče / nabíječe použijte kabely dostatečného průřezu. Je to velmi důležité pro správnou činnost měniče / nabíječe.
8. Buďte velmi obezřetní při práci s kovovými nástroji v blízkosti baterií. Při upuštění nástroje hrozí riziko jiskry či zkratu baterií nebo jiné elektrické části, což může způsobit výbuch.
9. Přesně prosím dodržujte instalační postup, chcete-li odpojit AC nebo DC svorky. Detaily viz. kapitola INSTALACE v této příručce.
10. Jako nadproudová ochrana baterií jsou uvnitř přístroje instalována jedna pojistka 150A.
11. POKYNY K UZEMNĚNÍ – Tento měnič / nabíječ má být připojen k trvale uzemněnému sys­tému kabeláže. Ujistěte se, že instalace měniče splňuje lokální normy.
12. NIKDY nezkratujte AC výstup ani DC vstup. NEPŘIPOJUJTE přístroj k síti pokud je DC vstup zkratován.
13. Upozornění!! Opravovat toto zařízení mohou pouze kvalifikované osoby. Pokud potíže přetrvávají i po projití tabulky problémů níže, zašlete prosím měnič / nabíječ Vašemu servisnímu centru k opravě.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 4
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

2 Úvod

Tento přístroj je multifunkční měnič / nabíječ kombinující funkci měniče, solárního regulátoru a nabíje­če baterií, poskytujícího nepřerušitelný zdroj energie přenosné velikosti. Jeho velký LCD displej nabízí uživateli snadnou konfiguraci funkcí pomocí tlačítek, jako například nastavení velikosti nabíjecího proudu baterie, prioritu zdrojů pro nabíjení a přijatelné vstupní napětí pro různé použití.
Existují dva typy zabudovaných solárních regulátorů: PWM a MPPT. Potřebujete-li vědět, jaký typ má zabudován Váš konkrétní model, kontaktujte Vašeho dodavatele.

2.1 Funkce

Měnič s čistým sinusovým průběhem
Skrze LCD nastavitelné rozsahy napětí pro domácí spotřebiče a osobní počítače
Skrze LCD nastavitelný nabíjecí proud
Skrze LCD nastavitelná priorita zdrojů pro nabíječ (AC/Solar)
Kompatibilita se síťovým napětím nebo centrálami
Automatický restart během zotavení AC
Ochrana proti přetížení, přehřátí a zkratu
Inteligentně navržený nabíječ pro optimální výkon baterií
Funkce studeného startu

2.2 Základní systémová architektura

Následující obrázek zobrazuje základní použití tohoto měniče / nabíječe. Schéma znázorňuje i násle­dující vybavení pro zajištění kompletního systému:
• Centrála nebo veřejná síť
• Fotovoltaické panely
Další možné způsoby zapojení podle Vašich požadavků konzultujte s Vaším projektantem.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 5
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Měnič může napájet různé druhy domácích i kancelářských spotřebičů včetně indukčních zátěží jako zářivky, ventilátory, lednice nebo klimatizace.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 6
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

2.3 Seznamte se s přístrojem

1. LCD displej
2. Stavový indikátor
3. Indikátor nabíjení
4. Indikátor selhání
5. Funkční tlačítka
6. on/off vypínač
7. AC vstup
8. AC výstup
9. Vstup fotovoltaického pole
10. Vstup baterie
11. Jistič
12. Komunikační rozhraní USB
13. RS232 komunikační port
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 7
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
1. LCD displej
2. Stavový indikátor
3. Indikátor nabíjení
4. Indikátor selhání
5. Funkční tlačítka
6. on/off vypínač
7. AC vstup
8. AC výstup
9. Vstup fotovoltaického pole
10. Vstup baterie
11. Jistič
12. Komunikační rozhraní USB
13. RS232 komunikační port
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 8
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

3 Instalace

3.1 Kontrola balení

Před instalací prosím prověřte přístroj. Ujistěte se, že nic v balení není poškozené. Balení by mělo ob­sahovat následující položky:
1 x přístroj
1 x uživatelská příručka
1 x komunikační kabel
1 x CD se software
1 x DC pojistka (jen pro 3KVA / 5KVA modely)
1 x kabelové oko (jen pro 3KVA / 5KVA modely)
2 x deska pro rozložení tlaku (k modelům 1K/2K s MPPT není dodávána)
4 x šrouby (k modelům 1K/2K s MPPT není dodávána)

3.2 Příprava

Před zapojením veškeré kabeláže odejměte prosím spodní kryt odšroubováním dvou šroubů, jak zob ­razeno níže.

1. Montáž jednotky

Při výběru místa k instalaci zvažte následující:
Nemontujte měnič na hořlavé materiály
Montujte na pevný povrch
Instalujte měnič na úroveň očí tak, aby jste mohli pohodlně číst
LCD displej
Pro řádnou cirkulaci vzduchu kvůli odvodu tepla zachovejte od-
stup od nejbližších objektů přibližně 20cm po stranách a 50cm nad a pod přístrojem
Pro zajištění správného provozu by se okolní teplota měla po-
hybovat mezi 0°C až 55°C
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 9
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Doporučená montážní poloha je svisle
Ujistěte se, že ostatní předměty a plochy okolo jednotky umožní dostatečný odvod tepla a
místa pro kabeláž, tak jak na obrázku vpravo.
Vhodné pro montáž pouze na betonové nebo jiné nehořlavé povrchy.
Připevněte přístroj zašroubováním dvou šroubů. Doporučujeme použít šrouby M4 nebo M5.

3.3 Zapojení baterie

UPOZORNĚNÍ: Pro bezpečný provoz a shodu s normami je nutné instalovat samostatný DC proudový
jistič nebo odpojovač mezi baterií a měnič. Ačkoliv v některých zapojeních není odpojování přístroje nutné, je i v těchto případech potřeba instalovat proudový jistič. Nominální hodnoty pojistek nebo jisti­čů určete podle tabulky níže.
VAROVÁNÍ! Zapojení veškeré kabeláže musí provést kvalifikovaná osoba. VAROVÁNÍ! Pro bezpečný a účinný provoz je velmi důležité použít pro připojení baterií vhodně di-
menzované kabely. Pro snížení rizika zranění použijte prosím níže doporučené průřezy kabelů a svo­rek.
Doporučené průřezy bateriových vodičů:
Model Velikost vodiče Průřez (mm2) Max. utahovací moment
1KVA/2KVA 1 x 4AWG 25
2 Nm
3KVA / 3KVA Plus/5KVA 1 x 2AWG 35
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 10
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Při zapojení baterie postupujte prosím podle následujícího návodu:
1. Odstraňte izolaci v délce 18mm na koncích kabelů pro kladný i zá­porný pól.
2. Doporučujeme použít vhodné dutinky na koncovkách obou vodičů, pro jejich zajištění použijte vhodné krimpovací kleště.
3. Zajistěte desku pro rozložení tlaku na měniči pomocí dodaných šroubů podle obrázku níže.
4. 1KVA model podporuje 12VDC systémové napětí, 2KVA/3KVA modely podporují 24VDC a 5KVA model podporuje 48VDC systémové napětí. Zapojte všechny jednotlivé baterie podle nákresu níže. Pro 1-3KVA model připojte alespoň 100Ah a pro 5KVA model alespoň 200Ah bateriové kapacity.
5. Vložte bateriové vodiče naplocho do měniče a ujistěte se, že jsou šrouby utaženy momentem 2Nm ve směru hodinových ručiček. Ujistěte se, že jste správně zapojili jak baterii tak měnič / nabíječ s ohledem na polaritu a že kabelová oka jsou pevně přišroubována ke svorkám bate­rie.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 11
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
6. Chcete-li pevně zajistit připojení vodičů, můžete vodiče svázat k odlehčení tahu pomocí stahovací pásky.
VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem
Instalace musí být provedena opatrně s ohledem na vysoké napětí baterií v sérii.
UPOZORNĚNÍ!! Předtím, než provedete konečné připojení DC části nebo zapnete DC jistič / od­pojovač, se ujistěte, že kladný (+) pól je připojen ke kladnému a záporný k zápornému (-)

3.4 Připojení AC vstupu / výstupu

UPOZORNĚNÍ!! Předtím než připojíte AC zdroj na vstup, nainstalujte prosím vyhrazený AC jistič
mezi měnič a AC zdroj. To zajistí, že měnič může být bezpečně odpojen během údržby a plně chráněn před přetížením AC vstupu. Doporučený typ AC jističe je 10A pro 1KVA, 20A pro 2KVA, 32A pro 3KVA/3KVA Plus a 50A pro 5KVA model.
UPOZORNĚNÍ!! K dispozici jsou dvě svorky s označením „IN“ a „OUT“. Nezaměňte prosím vstupní (IN) a výstupní (OUT) konektory.
VAROVÁNÍ! Instalaci veškeré kabeláže smí provést pouze kvalifikovaná osoba. VAROVÁNÍ! Pro bezpečnost systému a efektivní provoz je velmi důležité použít vhodné vodiče pro
připojení AC vstupu. Pro snížení rizika zranění použijte prosím níže doporučené průřezy vodičů.
Doporučené průřezy AC vodičů
Model Vodič Průřez (mm2) Utahovací moment
1KVA 16 AWG 1,5 0,6 Nm
2KVA 14 AWG 2,5 2,0 Nm
3KVA / 3KVA Plus 12 AWG 4 1,2 Nm
5KVA 10 AWG 6 1,2 Nm
Při zapojení AC připojení dodržujte prosím následující postup:
1. Před zapojení prosím ověřte, že DC jistič / odpojovač vypnutý.
2. Odstraňte izolaci v délce 10mm pro všech 6 vodičů. Zkraťte připojovací konce vodičů fáze L a N na 3 mm
3. Pro modely 1KVA/2KVA zasuňte jednoduše AC kabel do zásuvky měniče.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 12
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Pro modely 3KVA - 5KVA zapojte vodiče AC vstupu podle odpovídající polarity do svorek a utáhněte šrouby svorek. Ochranný vodič PE ( ) připojte jako první.
-> Uzemnění (žlutozelená)
L -> Fáze (hnědá nebo černá) N -> Neutrální vodič (modrá)
VAROVÁNÍ:
Ujistěte se, že zdroj AC napětí byl před provedením instalace kabeláže do přístroje odpojen.
4. Ujistěte se, že všechny vodiče jsou ve svorkách dostatečně upevněny.
VAROVÁNÍ: Spotřebiče jako například klimatizace potřebují před opětovným zapnutím alespoň 2-3 minuty času pro vyrovnání tlaku chladícího média. Dojde-li ke krátce trvajícímu výpadku dodávky proudu pro tyto zařízení, způsobí to poškozené připojených spotřebičů. Pro zamezení tohoto typu poškození prosím nejdříve ověřte, zda je instalovaná klimatizační jednotka vybavena funkcí zpož­děného zapnutí. V opačném případě měnič / nabíječ vyhlásí přetížení a pro ochranu Vašeho pří­stroje odpojí výstup, což i přesto někdy způsobí vnitřní poškození klimatizační jednotky.

3.5 Připojení fotovoltaických panelů

UPOZORNĚNÍ: Před připojením fotovoltaických panelů nainstalujte prosím samostatný DC odpo-
jovač mezi panely a měnič.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 13
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
VAROVÁNÍ! Pro bezpečný a účinný provoz je velmi důležité použít pro připojení panelů vhodně di­menzované kabely. Pro snížení rizika zranění použijte prosím níže doporučené průřezy kabelů.
Model Velikost vodiče Průřez (mm2) Max. utahovací moment
1KVA/2KVA/3KVA
1 x 8AWG 10 1,6 Nm
3KVA Plus/5KVA
Výběr panelů: (pouze pro modely s nabíječem PWM)
Při výběru vhodných PV panelů vezměte prosím v úvahu následující parametry:
1. Napětí panelů naprázdno (Voc) PV modulů nesmí překročit max. Voc napětí fotovoltaického pole měniče
Nabíjecí proud (PWM) 50A
Systémové napětí 12Vdc 24Vdc 48Vdc
Rozsah provozního napětí 15~18Vdc 30~32Vdc 60~72Vdc
Max. Voc PV pole 55Vdc 80Vdc 105Vdc
2. Pro dosažení nejlepších výsledků by mělo být Vmpp (napětí maximálního výkonu fotovo­ltaického pole) co nejblíže Vmp měniče nebo uvnitř napěťového rozsahu. Pokud jeden PV panel tento požadavek nesplňuje, je nutné zapojit více panelů do série.
Maximální počet PV panelů v sérii: Vmpp modulu * x kusů ≈ optimální Vmp měniče nebo rozsah Vmp
Počet PV paralelně zapojených panelů: max. nabíjecí proud měniče / Impp Celkový počet panelů = Maximální počet PV panelů v sérii * počet PV paralelně zapo-
jených panelů
Vezměme například 1KVA měnič pro objasnění postupu při určení vhodných fotovoltaických panelů. S ohledem na to, že Voc panelu nemůže překročit 50Vdc a max. Vmpp panelu má být blízko 15Vdc nebo v rozsahu 13-18Vdc, můžeme zvolit panel s parametry níže.
Max. výkon (Pmax) 85W
Max. počet panelů v sérii 1 -> 17,6 x 1 ≈ 15-18
Max. napětí Vmpp (V) 17,6V Max. proud Impp (A) 4,83A
Počet panelů paralelně 10 -> 50A / 4,83 Celkový počet panelů 1 x 10 = 10
Voc (V) 21,6V
Zkratový proud Isc (A) 5,03A
Maximální počet panelů v sérii: 1 Počet panelů paralelně: 10 Celkový počet panelů: 1 x 10 = 10
Příklad pro určení vhodných fotovoltaických panelů pro 2K/3KVA měnič. S ohledem na to, že Voc panelu nemůže překročit 80Vdc a max. Vmpp panelu má být blízko 30Vdc nebo v rozsahu 30-32Vdc, můžeme zvolit panel s parametry níže.
Max. výkon (Pmax) 260W Max. počet panelů v sérii
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 14
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
1 -> 30,9 x 1 ≈ 30-32Max. napětí Vmpp (V) 30,9V
Max. proud Impp (A) 8,42A
Počet panelů paralelně 6 -> 50A / 8,42 Celkový počet panelů 1 x 6 = 6
Voc (V) 37,7V
Zkratový proud Isc (A) 8,89A
Maximální počet panelů v sérii: 1 Počet panelů paralelně: 6 Celkový počet panelů: 1 x 6 = 6
Příklad pro určení vhodných fotovoltaických panelů pro 4K/5KVA měnič. S ohledem na to, že Voc panelu nemůže překročit 105Vdc a max. Vmpp panelu má být blízko 60Vdc nebo v rozsahu 56-72Vdc, můžeme zvolit panel s parametry níže.
Max. výkon (Pmax) 260W
Max. počet panelů v sérii 2 -> 30,9 x 2 ≈ 56 -72
Max. napětí Vmpp (V) 30,9V
Max. proud Impp (A) 8,42A
Počet panelů paralelně 6 -> 50A / 8,42 Celkový počet panelů 2 x 6 = 12
Voc (V) 37,7V
Zkratový proud Isc (A) 8,89A
Maximální počet panelů v sérii: 2 Počet panelů paralelně: 6 Celkový počet panelů: 2 x 6 = 12
Výběr panelů: (pouze pro modely s nabíječem PWM)
Při výběru vhodných PV panelů vezměte prosím v úvahu následující parametry:
1. Napětí panelů naprázdno (Voc) PV modulů nesmí překročit max. Voc napětí fotovoltaického pole měniče
2. Napětí panelů naprázdno (Voc) musí být vyše než min. napětí baterie.
Model měniče 1KVA 2KVA 3KVA 3KVA Plus 5KVA
Max. PV Voc 102Vdc 145Vdc
PV MPPT 15~80Vdc 30~80Vdc 30~115Vdc 60~115Vdc
Při zapojení fotovoltaických modulů prosím dodržte následující postup:
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 15
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
1. Odstraňte izolaci v délce 10mm pro záporný i kladný vodič.
2. Doporučujeme použít dutinku a zajistit ji na vodiči krimpovacím nářadím.
3. Zajistěte desku pro rozložení tlaku na měniči dodanými šrouby podle obrázku níže.
4. Ověřte prosím polaritu připojovacích kabelů PV modulů a svorek PV vstupu. Poté připojte kladný pól (+) do kladného pólu svorky PV vstupu. Připojte záporný pól (-) do záporného pólu svorky PV vstupu. Pevně utáhněte šrouby svorkovnic obou vodičů ve směru hodinových ruči­ček. Doporučený šroubovák 4mm, plochý.
5. Zajistěte vodiče jejich svázáním a připevněním k destičce pomocí stahovací pásky.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 16
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

3.6 Závěrečná montáž

Poté, co jste připojili veškerou kabeláž, uzavřete prosím spodní kryt přišroubováním dvou šroubů, jak znázorněno níže.

3.7 Datové připojení

Použijte prosím přibalený komunikační kabel pro připojení měniče s PC. Vložte přiložené CD do počí­tače a řiďte se instalační pokyny monitorovacího software. Detaily ohledně použití programu najdete v uživatelské příručce na CD.

4 Provoz

4.1 Zapnutí a vypnutí

Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 17
Model 1K a 2K s MPPT
Tlačítko na boční straně ostatních
modelů
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Je-li přístroj správně nainstalován a správně připojen na baterie, zapněte jej jednoduchým stisknutím tlačítka On/Off. U modelů 1K/2K s MPPT je toto tlačítko umístěno na LCD panelu. U zbývajících modelů je tlačítko On/Off umístěno na boku přístroje.

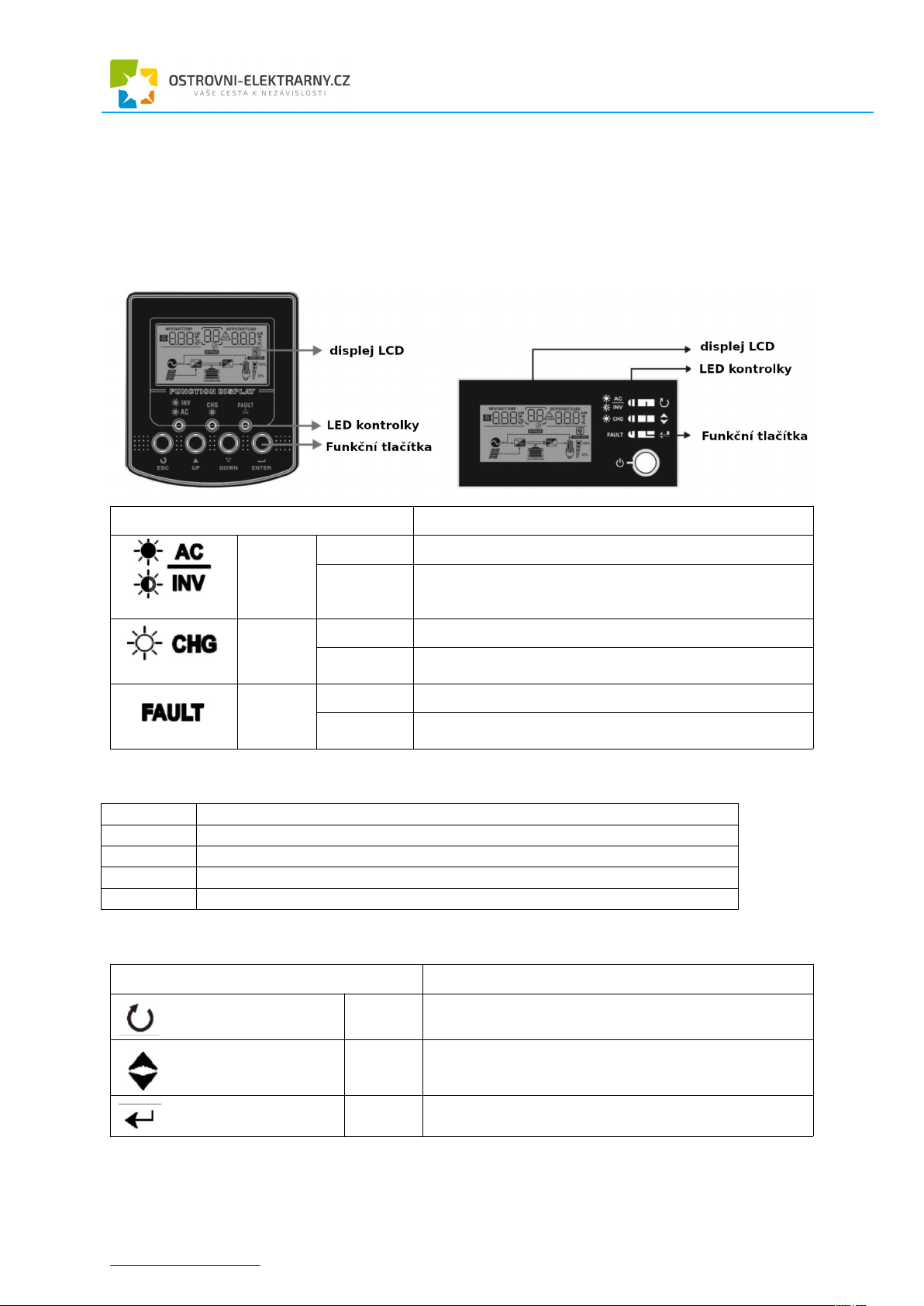

4.2 Provozní a ovládací panel

Provozní a ovládací panel (znázorněn níže) je na přední straně měniče. Obsahuje tři LED indikátory, čtyři funkční tlačítka a LCD displej, sloužící pro zobrazení provozního stavu a informací o vstupním a výstupním výkonu.
LED kontrolka Zprávy
Zelená Trvale svítí Spotřebiče jsou napájeny z veřejné sítě.
Bliká Spotřebiče jsou napájeny z baterie nebo z panelů v režimu
baterie.
Zelená Trvale svítí Baterie je plně nabitá.
Bliká Baterie se nabíjí.
Červená Trvale svítí Při provozu měniče došlo k chybě.
Bliká Při provozu měniče došlo k varování.
Funkční tlačítka modelů 1KVA/2KVA s PWM a 3KVA/4KVA
Tlačítko Popis
ESC Výstup z režimu nastavení UP Navigace na předchozí parametr DOWN Navigace na další parametr ENTER Potvrzení změny parametru nebo vstup do režimu nastavení
Funkční tlačítka modelů 1KVA/2KVA s MPPT
Funkční tlačítko Popis
ESC Výstup z režimu nastavení
SCROLL Navigaci na další parametr
ENTER Potvrzení změny parametru nebo vstup do režimu nastavení
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 18
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

4.3 Ikony LCD displeje

Symbol Popis funkce
Informace o vstupním zdroji
Signalizuje AC vstup Signalizuje PV vstup
Zobrazuje vstupní napětí, vstupní frekvenci, napětí PV, napětí baterie a nabíjecí proud
Konfigurace a informace o chybách
Signalizuje režim nastavení
Signalizuje varování a chybové kódy.
Varování: blikající kód varování
Chyba: blikající kód chyby
Informace o výstupu
Zobrazuje výstupní napětí, výstupní frekvenci, procentuální zátěž, zátěž ve VA, a zátěž ve W
Informace o baterii
Zobrazuje stav nabití baterie 0–24%, 25-49%, 50-74% a 75-100% v režimu baterie a stav nabíjení v režimu sítě.
V režimu AC zobrazuje stav nabíjení.
Stav Napětí baterie LCD displej
Režim kon­stantního prou­du / režim kon­stantního napě-
<2V / článek Střídavě blikající 4 segmenty 2 - 2,083V / článek Spodní segment je černý a ostatní tři střídavě blikají 2,083 – 2,167V / článek Spodní dva segmenty jsou černé a ostatní dva střídavě
blikají
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 19
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
tí
> 2,167 V / článek
Spodní tři segmenty jsou černé a zbývající horní bliká
Plovoucí režim (float). Baterie je plně nabitá. Všechny 4 segmenty jsou černé.
V režimu baterie zobrazuje kapacitu baterie.
Procentuální zátěž Napětí baterie LCD displej
Zátěž > 50%
< 1,717V / článek
1,717V / článek – 1,8V / článek
1,8 – 1,883V / článek
> 1,883V / článek
50% > zátěž > 20%
< 1,817V / článek
1,817V / článek – 1,9V / článek
1,9 – 1,983V / článek
> 1,983V / článek
Zátěž < 20%
< 1,867V / článek
1, 867V – 1,95 V / článek
1,95V – 2,033 V / článek
> 2,033 V / článek
Informace o zátěži
Indikuje přetížení
Indikuje úroveň zátěže 0-24%, 25-50%, 50-74% a 75-100%
0% - 25% 25% - 50% 50% - 75% 75% - 100%
Informace o provozním stavu
Indikuje, že zařízení je připojeno k veřejné síti
Zařízení je připojeno k fotovoltaickým panelům
Zátěž je pokryta z veřejné sítě
Obvody nabíječe jsou v činnosti
Obvody DC/AC měniče jsou v činnosti
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 20
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Režim zvuku
Indikuje, že zvukový signál alarmu zařízení je vypnutý.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 21
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

4.4 Režim nastavení

Stiskněte-li tlačítko ENTER a podržíte jej 3 vteřiny, zařízení vstoupí do režimu nastavení. Pro výběr stránky použijte tlačítka UP nebo DOWN. Poté stiskněte tlačítko ENTER pro vstup do stránky nebo ESC pro návrat.
Stránky (Settings Programs):
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 22
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Stránka Popis Možnosti
00
Návrat z režimu nasta­vení
Návrat
01
Priorita zdroje: Slouží ke konfiguraci
zdroje pro pokrytí zátě­že
Priorita solar Pro zátěž je prioritně použita solární energie.
Pokud není k dispozici dostatek solární ener­gie pro pokrytí veškeré připojené zátěže, bude zbývající potřeba pokryta energií z ba­terie.
Veřejná elektrická síť bude použita pouze za těchto podmínek:
není k dispozici solární energie napětí baterie klesne na napětí, na
kterém je nastaveno varování na níz­ké DC napětí (viz. LCD stránka 29)
Priorita síť Zátěž bude prioritně pokryta z veřejné sítě.
Solární energie a energie z baterií bude pou­žita pouze v případě výpadku dodávky ener­gie z veřejné sítě.
SBU priorita Pro zátěž je prioritně použita solární energie.
Pokud není k dispozici dostatek solární ener­gie pro pokrytí veškeré připojené zátěže, bude zbývající potřeba pokryta energií z ba­terie.
Veřejná elektrická síť bude použita pouze tehdy, pokud napětí baterie klesne buďto na napětí na kterém je nastaveno varování na nízké DC napětí (viz. LCD stránka 29) nebo na napětí nastavitelné přes LCD na stránce
12.
02 Maximální nabíjecí
proud: Slouží ke konfiguraci
celkového nabíjecího proudu pro solární na­bíjení a nabíjení ze sítě.
(Max. nabíjecí proud = nabíjecí proud ze sítě + nabíjecí solární proud)
Volby dostupné pro 1KVA / 2KVA modely: 10A 20A
30A 40A
50A (výchozí pro PWM model) 60A (výchozí pro MPPT model)
Volby dostupné pro modle 3KVA: 20A 30A
40A (výchozí pro MPPT modelyú 50A (výchozí pro PWM modely)
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 23
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
60A 70A (jen pro PWM modely)
Volby dostupné pro modely 3KVA Plus / 5KVA: 10A 20A
30A 40A
50A (výchozí pro PWM model) 60A (výchozí pro MPPT model)
70A 80A
90A 100A
110A 120A (jen pro MPPT model)
03
Rozsah AC napětí vstupu
Spotřebiče (výchozí) Pokud je zvoleno, akceptované
napětí na AC vstupu bude v roz­sahu 90-280VAC
UPS Pokud je zvoleno, akceptované
napětí na AC vstupu bude v roz­sahu 170-280VAC
05 Typ baterie
AGM (výchozí) Zaplavené baterie
Uživatelský (dostupné pouze pro 4K/5K modely)
Pokud je zvolen uživatelem defi­novaný typ, nabíjecí a odpojova­cí napětí baterie může být nasta­veno na stránce 26, 27 a 29
06
Automatický restart při přetížení
Vypnuto (výchozí) Zapnuto
07
Automatický restart při přehřátí
Vypnuto (výchozí) Zapnuto
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 24
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
09 Výstupní frekvence
50Hz (výchozí) 60Hz
11
Maximální nabíjecí proud ze sítě
Poznámka: pokud je hodnota nastavená v programu 02 menší než v programu 11, po­užije měnič proud na­stavený v programu 02 pro nabíjení ze sítě.
Volby dostupné v modelech 1KVA/2KVA: 10A 20A
Volby dostupné v modelech 3KVA: 15A 15A (výchozí)
Volby dostupné v modelech 3KVA Plus /5KVA: 2A 10A
20A 30A (výchozí)
40A 50A
60A
12 Napětí pro návrat
ke spotřebě ze sítě v režimu „SBU priorita“ (stránka 01)
Volby dostupné v 1K modelu: 11,0V 11,3V
11,5V (výchozí) 11,8V
12,0V 12,3V
12,5V 12,8V
Volby dostupné ve 2KVA/3KVA/3KVA Plus modelech:
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 25
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
22V 22,5V
23V (výchozí) 23,5V
24V 24,5V
25V 25,5V
Volby dostupné ve 5K modelech: 44V 45V
46V (výchozí) 47V
48V 49V
50V 51V
13 Nastavení napěťové
úrovně pro návrat do režimu baterie, pokud je v programu 01 na­staveno "SBU priority" nebo "Solar first".
Volby dostupné pro model 1KVA: Plně nabitá baterie 12,0V
12,3V 12,5V
12,8V 13,0
13,3V 13,5V (výchozí)
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 26
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
13,8V 14,0V
14,3V 14,5V
Volby dostupné pro modely 2KVA/3KVA/3KVA Plus: Plně nabitá baterie 24V
24,5V 25V
25,5V 26V
26,5V 27V
27,5V 28V
28,5V 29V
Volby dostupné pro 5KVA model Baterie plně nabita 48V
49V 50V
51V 52V
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 27
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
53V 54V
55V 56V
57V 58V
16
Priorita zdroje nabíječe: slouží ke změně priority zdroje nabíječe
Pokud měnič pracuje v režimu Sítě (Line), v pohotovostním režimu nebo v chy­bovém režimu, může být zdroj nabíječe nastaven takto:
Solar první Baterie bude nabíjena prioritně solární
energií. Veřejná síť bude pro nabíjení použita
pouze v případě, že solární energie není dostupná.
Síť první Baterie bude nabíjena prioritně z ve-
řejné sítě. Solární energie bude pro nabíjení pou-
žita pouze v případě výpadku dodávky z veřejné sítě.
Solar a síť (výchozí) Baterie bude nabíjena solární energií i
energií z veřejné sítě současně.
Jen Solar Baterie bude nabíjena pouze solární
energií bez ohledu na stav dodávky energie z veřejné sítě.
Pokud je měnič / nabíječ v Bateriovém režimu nebo v režimu úspory energie, bude baterii nabíjet pouze solární energií. Solární energie bude v tomto přípa­dě použita pokud je dostupná a jej jí dostatek.
18 Nastavení alarmu
Alarm zapnutý (výchozí) Alarm vypnutý
19
Automatický návrat na výchozí stránku
Návrat na výchozí stránku (výcho­zí)
LCD displej se vrátí na výchozí stránku (vstupní / výstupní napětí) po 1 minutě ne-aktivity uživatele, pokud je tato volba nastavena.
Zůstat na poslední stránce Pokud nastaveno, obrazovka LCD disp-
leje zůstane na poslední stránce zvo­lené uživatelem.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 28
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
20 Podsvícení displeje
Podsvícení zapnuto (výchozí) Podsvícení vypnuto
22
Pípnutí pokud došlo k výpadku primárního zdroje
Alarm zapnutý (Výchozí) Alarm vypnutý
23
Bypass při přetížení: pokud povoleno, za­řízení se při přetížení přepne z bateriového režimu do režimu sítě
Bypass zakázán (výchozí) Bypass povolen
25 Log chyb
Log chyb povolen Log chyb zakázán (výchozí)
26
Nabíjecí napětí v „bulk“ fázi (dostupné pouze v 4/5KVA modelech)
1KVA výchozí nastavení: 14,1V
Výchozí nastavení pro 2KVA/3KVA/3KVA Plus: 28,2V
Výchozí nastavení pro 5KVA: 56,4V
Tato stránka je dostupná, pokud je v programu 5 nastaveno vlastní nastavení. Rozsah nastavení je od 12,5V do 15,0V pro 1KVA model, 25,0V - 30,0V pro 2 KVA model, 25,0V - 31,5V pro 3KVA/3KVA Plus modely a 48,0V - 61,0V pro 5KVA model. Nastavování je v krocích 0,1V.
27
Udržovací (Float) napě­tí baterie. (dostupné pouze v 4/5KVA mode­lech)
1KVA výchozí nastavení: 13,5V
Výchozí nastavení pro 2KVA/3KVA/3KVA Plus: 27,0V
Výchozí nastavení pro 5KVA: 54,0V
Tato stránka je dostupná, pokud je v programu 5 nastaveno vlastní nastavení. Rozsah nastavení je od 12,5V do 15,0V pro 1KVA model, 25,0V - 30,0V pro 2KVA model, 25,0V - 31,5V pro 3KVA/3KVA Plus modely a 48,0V - 61,0V pro 5KVA model. Nastavování je v krocích 0,1V.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 29
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
29
Nízké odpojovací napě­tí baterie – Low DC Cu­toff voltage. (dostupné pouze v 4/5KVA mode­lech)
1KVA výchozí nastavení: 10,5V
Výchozí nastavení pro 2KVA/3KVA/3KVA Plus: 21,0V
Výchozí nastavení pro 5KVA: 42,0V
Tato stránka je dostupná, pokud je v programu 5 nastaveno vlastní nastavení. Rozsah nastavení je od 10,5V do 12,0V pro 1KVA model, 21,0V - 24,0V pro 2KVA/3KVA/3KVA modely a 42,0V - 48,0V pro 5KVA model. Nastavování je v krocích 0,1V. Odpojovací DC napětí může být nastaveno bez ohledu na pro­centuální velikost zátěže.
30 Vyrovnávání baterie
Vyrovnávání baterie Vypnutí vyrovnávání (výchozí)
Tento program je dostupný v případě, že v programu 05 je nastavena hodnota "Flooded" nebo "User defined" (zalitá nebo uživatelské nastavení).
31 Vyrovnávací napětí
1KVA výchozí nastavení: 14,6V
Výchozí nastavení pro 2KVA/3KVA/3KVA Plus: 29,2V
Výchozí nastavení pro 5KVA: 58,4V
Rozsah nastavení je od 12,5V do 15,0V pro 1KVA model, 25,0V - 30,0V pro 2KVA model, 25,0V - 31,5V pro 3KVA/3KVA modely a 48,0V - 64,0V pro 5KVA model. Nastavování je v krocích 0,1V.
33 Vyrovnávací čas
60min (výchozí) Rozsah nastavení je 5min - 900mi-
nut. Krok nastavení je 5 minut.
34 Timout vyrovnávání
120min (výchozí) Rozsah nastavení je 5min - 900mi-
nut. Krok nastavení je 5 minut.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 30
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
35
Interval mezi vy­rovnáváním
30 dnů (výchozí) Rozsah nastavení je 0 do 90 dnů.
Krok nastavení je 1 den.
36
Aktivovat vyrovnávání okamžitě
Povoleno Zakázáno (výchozí)
Tento program je přístupný, pokud je v programu 30 povoleno vyrovnávání. Je-li v tomto programu aktivována volba "povolit", pak se okamžitě spustí vy-
rovnávání baterie a na LCD displeji se zobrazí . Je-li zde nastaveno "zakázat", zastaví se případně běžící vyrovnávání, dokud se opět nevyvolá na základě času nastaveného v programu 35. V takovém případě se symbol
na LCD displeji nezobrazí.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 31
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

4.5 Informace na displeji

Mezi různými informacemi na LCD displeji přepínejte stisknutím tlačítek „UP“ nebo „DOWN“. Informa­ce se zobrazují v následujícím pořadí: vstupní napětí, vstupní frekvence, napětí fotovoltaického pole, nabíjecí proud, nabíjecí výkon (jen MPPT modely), napětí baterie, výstupní napětí, výstupní frekvence, procentuální zátěž, zátěž ve Wattech, zátěž ve VA, vybíjecí DC proud, hlavní verze CPU a verze sekundárního CPU.
Informace LCD displej
Vstupní a výstupní napětí (výchozí obrazovka displeje)
Vstupní napětí = 230V, výstupní napětí = 230V
Vstupní frekvence
Vstupní frekvence = 50Hz
Napětí fotovoltaického pole
Napětí pole = 60V
Nabíjecí proud
Nabíjecí proud = 50A
Nabíjecí výkon (jen MPPT modely)
MPPT nabíjecí výkon = 500W
Napětí baterie a výstupní napětí Napětí baterie = 25,5V, výstupní napětí = 230V
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 32
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Výstupní frekvence
Výstupní frekvence = 50 Hz
Procentuální zátěž
Zátěž = 70%
Zátěž ve VA
Je-li připojená zátěž nižší než 1KVA, zobrazí se zátěž ve formátu xxxVA podle obrázku níže.
Je-li zátěž větší než 1KVA, zobrazí se ve formátu x.xkVA podle obrázku níže.
Zátěž ve W
Je-li připojená zátěž nižší než 1KW, zobrazí se zátěž ve for­mátu xxxW podle obrázku níže.
Je-li zátěž větší než 1KW, zobrazí se ve formátu x.xkW podle obrázku níže.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 33
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Napětí baterie / vybíjecí proud
Napětí baterie = 25,5V, vybíjecí proud = 1A
Verze hlavního CPU
Verze hlavního CPU 00014,04
Verze sekundárního CPU
Verze sekundárního CPU 00003,03

4.6 Popis provozních režimů

Provozní režim Popis LCD displej
Pohotovostní režim / Režim úspo­ry energie
Poznámka: Úsporný režim: i když měnič ne-
musí být zapnutý, nabíječka může nabíjet baterie i bez AC výstupu.
Pohotovostní režim: je-li aktivován, měnič se automaticky vypne pokud je zátěž velmi nízká nebo nulová.
Výstup není pod proudem, ale za­řízení může nabíjet baterii
Nabíjení ze sítě a solární energií
Nabíjení ze sítě
Nabíjení solární energií
Nenabíjí se
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 34
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Chybový režim Poznámka: Chybový režim: vyskytly se chyby
ve vnitřní elektronice zařízení nebo vně, jako přehřátí, zkrat atd.
Solární energie a energie ze sítě může nabíjet baterii
Nabíjení ze sítě a solární energií
Nabíjeno ze sítě
Nabíjení solární energií
Nenabíjí se
Režim sítě (Line)
Připojenou zátěž napájí zařízení ze sítě. V tomto režimu se nabíjí i baterie.
Nabíjení ze sítě a solární energií
Nabíjení ze sítě
Režim baterie
Připojenou zátěž napájí zařízení z baterie a solární energie.
Zátěž připojena na baterii a solární energii
Zátěž připojena pouze na baterii

5 Popis vyrovnávání baterie

Do funkcí regulátoru nabíjení byla přidáno vyrovnávání baterie. Tato nabíjecí fáze potlačuje negativní chemické procesy jako vytváření vrstev různé koncentrace elektrolytu, kdy u dna baterie je vyšší kyse­lost elektrolytu než v její horní části. Vyrovnávání též pomáhá odstranit krystaly sulfidu, které se vytvá­řejí na deskách baterie a snižují její kapacitu. Z těchto důvodů je doporučeno provádět vyrovnávání pravidelně.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 35
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
• Jak vyrovnávání spustit
Nejdříve je potřeba povolit funkci vyrovnávání na LCD displeji v programu 30. Poté můžete spustit vy­rovnávání baterie regulátorem jedním z následujících způsobů:
1. Nastavením intervalu vyrovnávání v programu 35.
2. Okamžitým spuštěním vyrovnávání v programu 36.
• Kdy vyrovnávat
V udržovací fázi nabíjení (float), pokud bylo dosaženo intervalu vyrovnávání, nebo pokud bylo vy­rovnávání spuštěno ručně, zahájí regulátor nabíjení vyrovnávací fázi.
• Délka vyrovnávání a timeout
Ve vyrovnávací fázi dodává regulátor baterii tolik energie, aby její napětí vystoupalo až na vyrovnávací napětí. Poté se zahájí regulace konstantního napětí tak, aby se napětí baterie udrželo na vyrovnáva ­cím napětí. Baterie se ponechá na tomto napětí tak dlouho, dokud neuplyne vyrovnávací čas.
Pokud nebylo během vyrovnávacího času ve vyrovnávací nabíjecí fázi dosaženo vyrovnávacího napě­tí, regulátor prodlouží vyrovnávací čas do té doby, dokud napětí baterie vyrovnávacího napětí nedo­sáhne. Pokud je napětí baterie stále nižší než vyrovnávací napětí a uplyne čas timeout, regulátor udr­žovací fázi zastaví a vrátí se zpět do fáze udržování.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 36
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

6 Chybové kódy

Kód chyby Příčina chyby Symbol
01 Ventilátor byl zablokován při vypnutém měniči
02 Přehřátí
03 Napětí baterie je příliš vysoké
04 Napětí baterie je příliš nízké
05
Zkrat na výstupu nebo bylo detekováno přehřátí vnitřními obvo­dy měniče
06
Abnormální napětí výstupu (pro 3KVA model) Výstupní napětí je příliš vysoké (pro 3KVA Plus/5K model)
07 Přetížení déle než povoleno
08 Napětí sběrnice je příliš vysoké
09 Selhání soft startu sběrnice
51 Přetížení nebo přepětí
52 Napětí sběrnice příliš nízké
53 Selhání soft startu měniče
55 Přestup DC napětí do AC výstupu
56 Odpojená baterie
57 Selhání proudového senzoru
58
Výstupní napětí příliš vysoké
Poznámka: chybové kódy 51, 52, 53, 55, 56, 57 a 58 jsou dostupné pouze modely 3KVA Plus/ 5KVA.
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 37
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

7 Kódy varování

Kód Příčina varování Akustický alarm
Blikající sym-
bol
01
Ventilátor byl zablokován při vypnutém mě­niči
Trojice pípnutí každou vteřinu
03 Přebitá baterie Pípnutí jednou za vteřinu
04 Vybitá baterie Pípnutí jednou za vteřinu
07 Přetížení Pípnutí jednou za polovinu vteřiny
10 Snížení výstupního výkonu Pípnutí jednou za 3 vteřiny
Vyrovnávání baterie Žádné

8 Technické parametry

8.1 Technické parametry síťového režimu

Model měniče 1KVA 2KVA 3KVA 3KVA Plus 5KVA
Tvar vstupního napětí Sinusový (veřejná síť nebo generátor) Jmenovité vstupní napětí 230Vac
Nízké odpojovací napětí
170Vac±7V (UPS);
90Vac±7V (spotřebiče)
Napětí pro znovu-připojení
180Vac±7V (UPS);
100Vac±7V (spotřebiče) Vysoké odpojovací napětí 280Vac±7V Napětí pro znovu-připojení 270Vac±7V Max. napětí AC vstupu 300Vac Jmenovitá vstupní frekvence 50Hz / 60Hz (automatická detekce) Nízká odpojovací frekvence 40±1Hz Frekvence pro znovu-připojení 42±1Hz Vysoká odpojovací frekvence 65±1Hz Frekvence pro znovu-připojení 63±1Hz Ochrana výstupu proti zkratu jistič Účinnost (režim sítě) >95% (odporová zátěž, baterie plně nabita)
Čas přenosu
Typicky 10ms (UPS)
Typicky 20ms (spotřebiče)
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 38
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Omezovač výstupního výkonu: Pokud vstupní AC napětí klesne na 170V,
výstupní výkon je omezen
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 39
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

8.2 Technické parametry měniče

Model měniče 1KVA 2KVA 3KVA 3KVA Plus
Jmenovitý výstupní výkon
1KVA/1kW 2KVA/2kW 3KVA/3kW 5KVA/5kW
Tvar výstupního napětí Čistý sinus Regulace výstupního napětí 230Vac±5% Výstupní frekvence 50Hz Špičková účinnost 93% Ochrana proti přetížení 5s při ≥ 150% zátěži, 10s při 105% - 150% zátěži Krátkodobé přetížení 2 x jmenovitý výkon po dobu 5 vteřin Jmenovité DC vstupní napětí 12Vdc 24Vdc 24Vdc 48Vdc Napětí studeného startu 11,5Vdc 23,0Vdc 23,0Vdc 46,0Vdc Nízké DC napětí pro varování
Při 20% ≤ zátěž < 50% Při zátěži ≥ 50%
11,5Vdc 11,0Vdc
23,0Vdc 22,0Vdc
23,0Vdc 22,0Vdc
46,0Vdc 44,0Vdc
Napětí pro odvolání varování na nízké DC napětí
Při zátěži < 50% Při zátěži ≥ 50%
11,7Vdc 11,5Vdc
23,5Vdc 23,0Vdc
23,5Vdc 23,0Vdc
47,0Vdc 46,0Vdc
Nízké odpojovací DC napětí
Při zátěži < 50% Při zátěži ≥ 50%
10,7Vdc 10,5Vdc
21,5Vdc 21,0Vdc
21,5Vdc 21,0Vdc
43,0Vdc 45,0Vdc
Zotavovací vysoké napětí DC 15Vdc 30Vdc 32Vdc 62Vdc Vysoké odpojovací napětí DC 16Vdc 31Vdc 33Vdc 63Vdc Příkon měniče na prázdno <25W <55W
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 40
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

8.3 Technické parametry regulátoru nabíjení

Model měniče 1KVA 2KVA 3KVA
3KVA
Plus
5KVA
Nabíjecí algoritmus 3 fáze
Nabíjecí proud (max)
20A (Při V
I/P
=230Vac)
25A (Při
V
I/P
=230Vac)
60A (Při V
I/P
=230Vac)
Nabíjecí napětí ve fázi „bulk“
Zalité baterie 14,6 29,2 58,4
AGM a Gel baterie 14,1 28,2 56,4
Plovoucí nabíjecí napětí
13,5Vd
c
27Vdc 54Vdc
Nabíjecí křivka
Solární nabíjení PWM Model měniče 1KVA 2KVA 3KVA 5KVA Nabíjecí proud (PWM) 50A Systémové DC napětí 12Vdc 24Vdc 48Vdc Rozsah provozních napětí 15-18Vdc 30-32Vdc 60-72Vdc Max. napětí PV pole (Voc) 55Vdc 80Vdc 105Vdc Přesnost napětí DC
+ /- 0,3%
Solární nabíjení MPPT Model měniče 1KVA 2KVA 3KVA 3KVA Plus 5KVA Nabíjecí proud 40A 60A MPPT napětí PV pole 15-80Vdc 30-80Vdc
30-115Vdc 60-115Vdc
Max PV Voc 102Vdc
145Vdc
Max nabíjecí proud (AC nabíječ + solární regulátor)
60A
120A
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 41
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka

8.4 Obecné parametry

Model měniče 1KVA 2KVA 3KVA 3KVA Plus 5KVA
Bezpečnostní certifikace CE
Rozsah okolních teplot -10°C - 50°C Teplota pro skladování -15°C - 60°C
Rozměry (HxŠxV), mm
88 x 225 x
320
100 x 285 x 334 100 x 300 x 440
Hmotnost bez obalu, kg (PWM model) 4,4 5 6,3 N/A 8,5
Hmotnost bez obalu, kg (MPPT model) 4,4 5 6,5 9,5 9,7

9 Problémy a jejich řešení

Problém LCD/LED/bzučák
Vysvětlení / možná
příčina
Co dělat
Přístroj se během startu automaticky vypne
LCD/LED indikátory a bzučák jsou aktivní 3 vteři­ny a pak se vše vypne
Napětí baterie je velmi nízké (<1,91V / článek)
1. nabijte baterii
2. vyměňte baterii
Po zapnutí není žádná odezva
Bez indikace
1. Napětí baterie je kriticky nízké (<1,4V / článek)
2. je přetavena vnitřní po­jistka.
1. obraťte se na servis kvůli výměně vnitřní pojistky
2. nabijte baterii
3. vyměňte baterii
Je k dispozici energie z veřejné sítě, ale pří­stroj pracuje v režimu baterie
Na displeji je zobrazeno vstupní napětí 0 a bliká zelená dioda
Je vybaven vstupní chránič
Ověřte, zda je vstupní AC jistič za­pnutý a zda je AC kabeláž správně zapojena
bliká zelená LED
Nedostatečná kvalita AC vstupu (generátor)
1. ověřte, zda AC vodiče nejsou příliš tenké nebo příliš dlouhé
2. máte-li centrálu ověřte, zda správně pracuje, pří­padně zda je dobře nasta­ven rozsah vstupního na­pětí (UPS->spotřebiče)
bliká zelená LED
Prioritu zdroje je nastavena na „solar“
Změňte prioritu zdroje na „síť“
Po zapnutí přístroje se opakovaně zapíná a vy­píná vnitřní relé
LCD displej i LED kont­rolky blikají
Odpojená baterie
Ověřte, zda je baterie dobře zapo­jená
Bzučák nepřetržitě bzučí a bliká červená dioda Chyba 07
Přetížení. Měnič je přetížen na 105% a vypršel maximální čas přetížení.
Omezte připojenou zátěž vypnutím některých spotřebičů
Chyba 05
Zkratován výstup
Ověřte, zda je dobře zapojena kabeláž a odstraňte příliš velkou zátěž
Teplota komponent měniče pře­sáhla 120°C (jen pro modely 1­3KVA)
Ověřte, zda není blokována cirkulace vzduchu nebo zda není okolní teplota příliš vysoká
Chyba 02
Vnitřní teplota měniče přesáhla 100°C
Chyba 03
Baterie je přebitá Odešlete na opravu Napětí baterie je příliš vysoké Ověřte, zda typ baterií a jejich po-
čet splňuje požadavky
Chyba 01 Porucha ventilátoru Vyměňte ventilátor
Chyby 06/58
Výstup mimo normu (napětí na výstupu měniče je pod 190Vac nebo je vyšší než 260Vac)
1. omezte připojenou zátěž
2. odešlete na opravu
Chyby 08/09/53/57 Porucha elektroniky měniče. Odešlete na opravu
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 42
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Chyba 51 Přetížení nebo přepětí
Restartujte přístroj. Pokud chyba přetrvá, pošlete prosím na opravu
Chyba 52 Napětí sběrnice je příliš nízké Chyba 55 Výstupní napětí je nevyvážené
Chyba 56
Baterie nejsou správně zapojeny nebo přehořela pojistka
Pokud je baterie připojena správně, odešlete prosím na opravu
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 43
Axpert VP/VM 1-5KVA (PF1) Uživatelská příručka
Ostrovní elektrárny s.r.o. Náves 112 (objekt prodejny Jednoty - COOP) Vlkoš u Přerova, 751 19 info@ostrovni-elektrarny.cz web: https://www.ostrovni-elektrarny.cz
Ostrovní elektrárny s.r.o.
info@ostrovni-elektrarny.cz 44
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
