Page 1
Installation Instructions / Warranty
Starck
40874XX1
Page 2
Technical Information / Données techniques / Datos tecnicos
Input Alimentation électrique Potencía 30 W RMS
Impedence Impédence nominale Impedancia nominal 8 Ω
Frequency response Réponse de fréquence Repuesta de frecuencia 75 Hz - 0 kHz
Sensitivity Sensibilité Sensibilidad 80 dB @ 1W/1m
Ambient temperature Tempérenture ambiante Temperatura ambiental 105° F (40°C) max.
Installation Considerations
For best results, Hansgrohe recommends that
•
this unit be installed by a licensed, professional
technician.
It is the responsibility of the installer
to know and follow all applicable
local codes and safety practices
when installing this product.
Please read over these instructions thoroughly
•
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
This speaker is for indoor use only. It may be
•
installed in a shower or tub area.
Do not install the speaker where it may be
•
submerged in water.
Excessive use of the speaker is considered a
•
non-intended use, and is not covered under the
warranty.
This speaker must be installed with Axor Starck
•
Basic Set 40876180 (not included).
The speaker is connected to the audio source using
•
1 AWG (.5 mm² or greater) speaker wire (not
included).
The installation surface must be even. If the surface
•
is rough or uneven, it must be made even using
silicone. If this is not done, the unit cannot seal
properly against moisture.
Keep this booklet and the receipt (or other proof
•
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Caution! Loud noises can damage
hearing.
Page 3
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande
•
que ce produit soit installé par un technicien professionnel licencié.
L’installateur a la responsabilité de
connaître et respecter tous les codes
locaux et règlements de sécurité en
vigueur lors de l’installation de ce
produit.
Veuillez lire attentivement ces instructions avant de
•
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
Ce haut-parleur est conçu uniquement pour une
•
utilisation à l’intérieur. Il peut être installé dans une
douche ou au-dessus d’une baignoire.
N’installez pas le haut-parleur dans un endroit où il
•
pourrait être submergé dans l’eau.
Une utilisation excessive du haut-parleur n’est pas
•
considérée comme une utilisation normale couverte
par la garantie.
Ce haut-parleur doit être installé avec l’ensemble
•
de base Axor Starck 40876180 (non fourni).
Le haut-parleur est connecté à la source audio à
•
l’aide d’un l de haut-parleur de diamètre 1 AWG
(,5 mm² ou supérieur) (non fourni).
La surface d’installation doit être au niveau. Si la
•
surface est accidentée ou inégale, vous devez
l’égaliser avec de la silicone. Sinon, le produit ne
pourra pas être scellé correctement pour empêcher
l’apparition de moisissure.
Conservez ce livret et la facture (ou autre preuve
•
de la date et du lieu d’achat) de ce produit dans
un endroit sûr. La facture est requise pour les demandes de pièces couvertes par la garantie.
Attention! Les bruits intenses
peuvent endommager l’ouïe.
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe reco-
•
mienda que la instalación de esta unidad esté a
cargo de un técnico profesional matriculado.
Es responsabilidad del instalador
conocer y cumplir con todos los
códigos locales aplicables y las
prácticas de seguridad, cuando
instala este producto.
Antes de comenzar la instalación, lea estas instruc-
•
ciones detenidamente. Asegúrese de tener las herramientas y los insumos necesarios para completar
la instalación.
Este parlante es para uso en interiores exclusiva-
•
mente. Puede instalarse en el área de la bañera o
en una ducha.
No instale el parlante donde pueda quedar sumer-
•
gido en agua.
El parlante no ha sido diseñado para un uso exce-
•
sivo y la garantía no aplica en dicho caso.
Este parlante debe instalarse con un set básico de
•
Axor Starck 40876180 (no incluido).
El parlante se conecta a la fuente de audio medi-
•
ante el cable para parlante 1 AWG (,5 mm² o
mayor), no incluido.
La supercie de instalación debe estar nivelada.
•
Si la supercie está desnivelada o desigual, se
debe nivelar con silicona. Si no se hace esto, la
unidad no puede sellarse adecuadamente contra
la humedad.
Conserve este folleto y el recibo (u otro com-
•
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de que sea necesario solicitar piezas bajo
garantía.
Precaución: Los ruidos fuertes
pueden dañar la audición.
3
Page 4
4
English
1a 1b
2
Silicone
Installation
Cut the basic set box so that it extends ¹⁄₁₆" outside
the surface of the nished wall.
Seal the wall around the basic set
box with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Remove the wire retainer and screws.
3
min. 4"
Thread 1 AWG (.5 mm² or greater) speaker wire
(not included) through the basic box so that it extends
a minimum of 4" outside the box.
Install the wire retainer over the wire.
Page 5
Français Español
Installation
Coupez le boîtier de l’ensemble de base de façon
à ce qu’une partie de ¹⁄₁₆ po soit à l’extérieur de la
surface du mur ni.
Scellez le mur autour du boîtier à
l’aide d’un agent d’étanchéité.
Retirez la pièce de retenue du l et les vis.
Instalación
Corte la caja del juego básico de modo que
sobresalga ¹⁄₁₆ pulg. de la supercie de la pared
terminada.
Selle la pared alrededor de la caja
con un sellador impermeable.
Retire el retén del cable y los tornillos.
Faites passer le l de haut-parleur de diamètre
1 AWG (,5 mm² ou supérieur) (non fourni) dans
le boîtier de base de façon à ce qu’une partie d’au
moins 4 po soit à l’extérieur du boîtier.
Installez la pièce de retenue du l sur le l.
Enrosque el cable para parlante 1 AWG (,5 mm²
o mayor), no incluido, a través de la caja del set
básico, de manera que sobresalga un mínimo de 4”
de la caja.
Instale el retén del cable sobre el cable.
5
Page 6
6
English
4
5

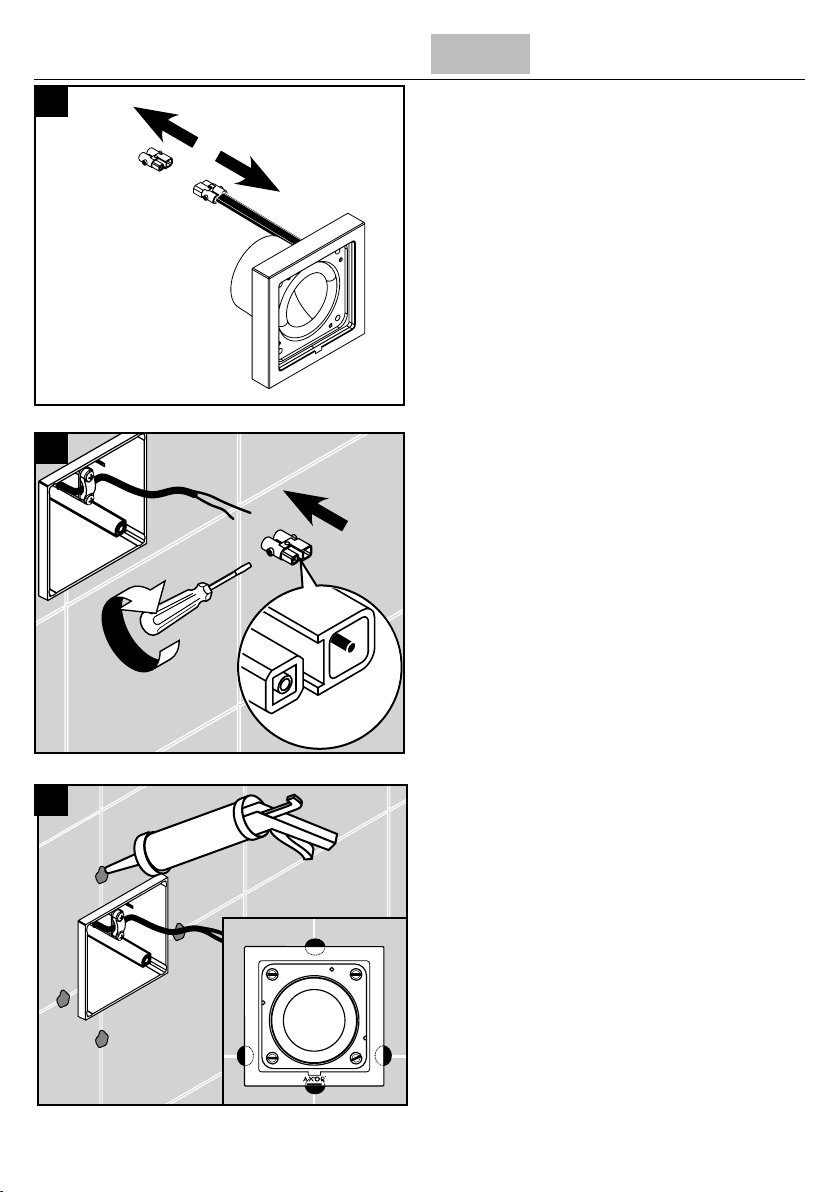

Separate the connectors.
Install one connector on the speaker wire, observing
the polarity shown in the diagram.
_
+
6
Silicone
Place a dab of waterproof sealant on the grout joints.
Connect the speaker wire to the speaker.
Page 7
Français Español
Séparez les connecteurs.
Installez un connecteur sur le l de haut-parleur, en
respectant la polarité indiquée dans le schéma.
Separe los conectores.
Instale un conector en el cable para parlante,
teniendo en cuenta la polaridad que se muestra en
el dibujo.
Appliquez une petite quantité de l’agent d’étanchéité
sur les joints de coulis.
Connectez le l de haut-parleur au haut-parleur.
Coloque un poco de sellador a prueba de agua en
las uniones de la lechada de cemento.
Conecte el cable para parlante al parlante.
7
Page 8
8
English
7
8

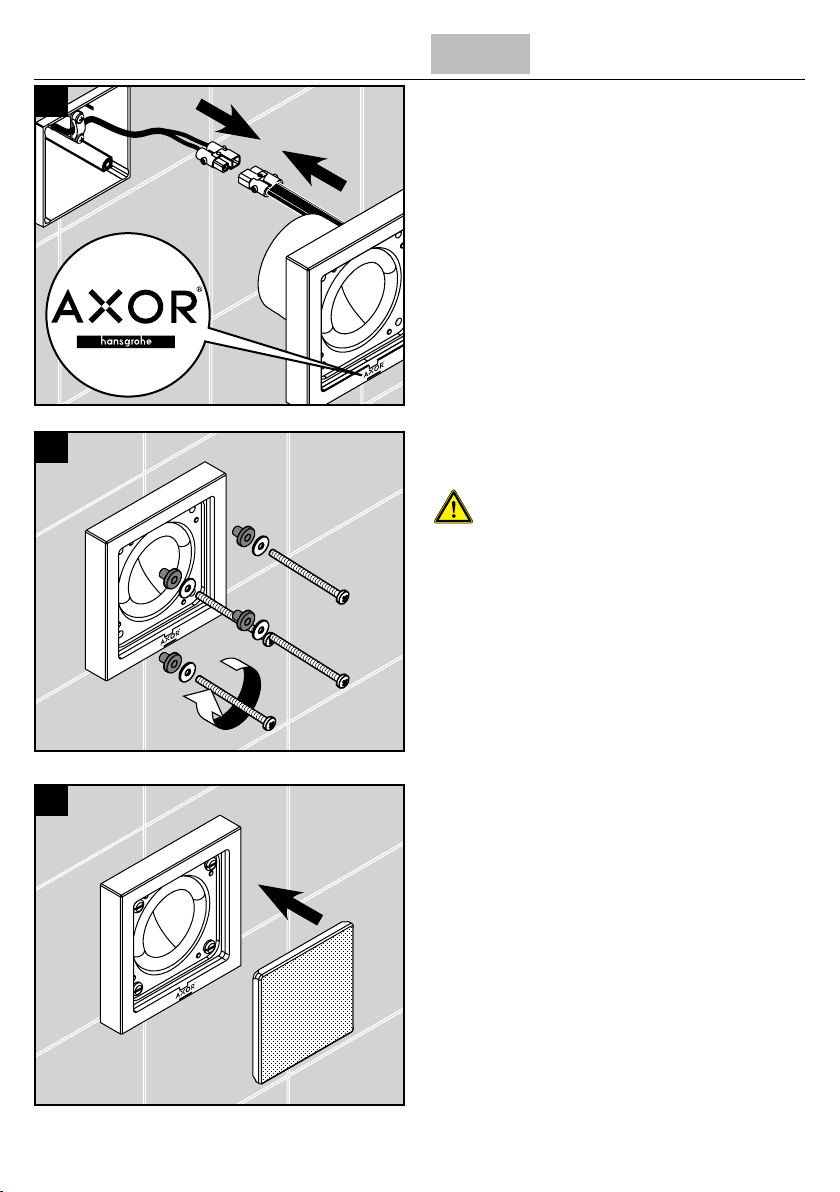

Push the speaker into the box.
Connect the speaker to the box using the screws,
washers, and isolation disks.
Overtightening the screws may cause
damage to the unit.
2.5 Nm
9
Press the cover into place.
Connect the speaker wire to the audio device.
Test the speaker.
Page 9
Français Español
Poussez le haut-parleur dans le boîtier.
Fixez le haut-parleur au boîtier en utilisant les vis, les
rondelles et les disques d’isolation.
Le fait de serrer les vis de façon
excessive peut endommager le
produit.
Coloque el parlante en la caja.
Conecte el parlante a la caja con los tornillos, arandelas y discos de aislación.
El ajuste excesivo de los tornillos
podría dañar la unidad.
Poussez le couvercle pour le mettre en place.
Connectez le l de haut-parleur à l’appareil audio.
Testez le haut-parleur.
Coloque la tapa en su lugar.
Conecte el cable para parlante al dispositivo de
audio.
Pruebe el parlante.
Page 10
10
English
A B

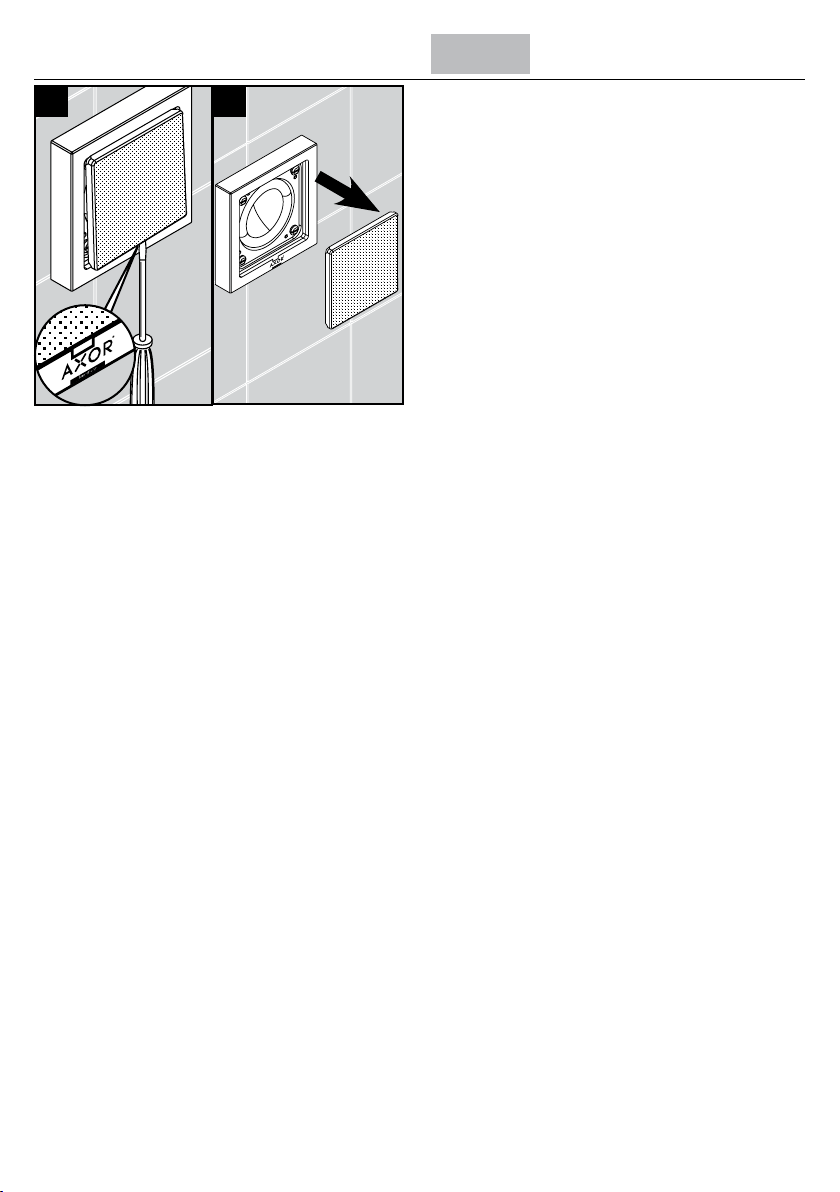

Disassembly
Insert a small slot-head screwdriver in the slot.
Gently pry the cover away from the speaker.
Page 11
Français Español
Démontage
Insérez un petit tournevis à tête plate dans la fente.
Utilisez doucement le tournevis comme levier pour
séparer le couvercle du haut-parleur.
Desmontaje
Inserte un destornillador pequeño de cabeza ranurada en la ranura.
Quite suavemente la tapa del parlante.
11
Page 12
1

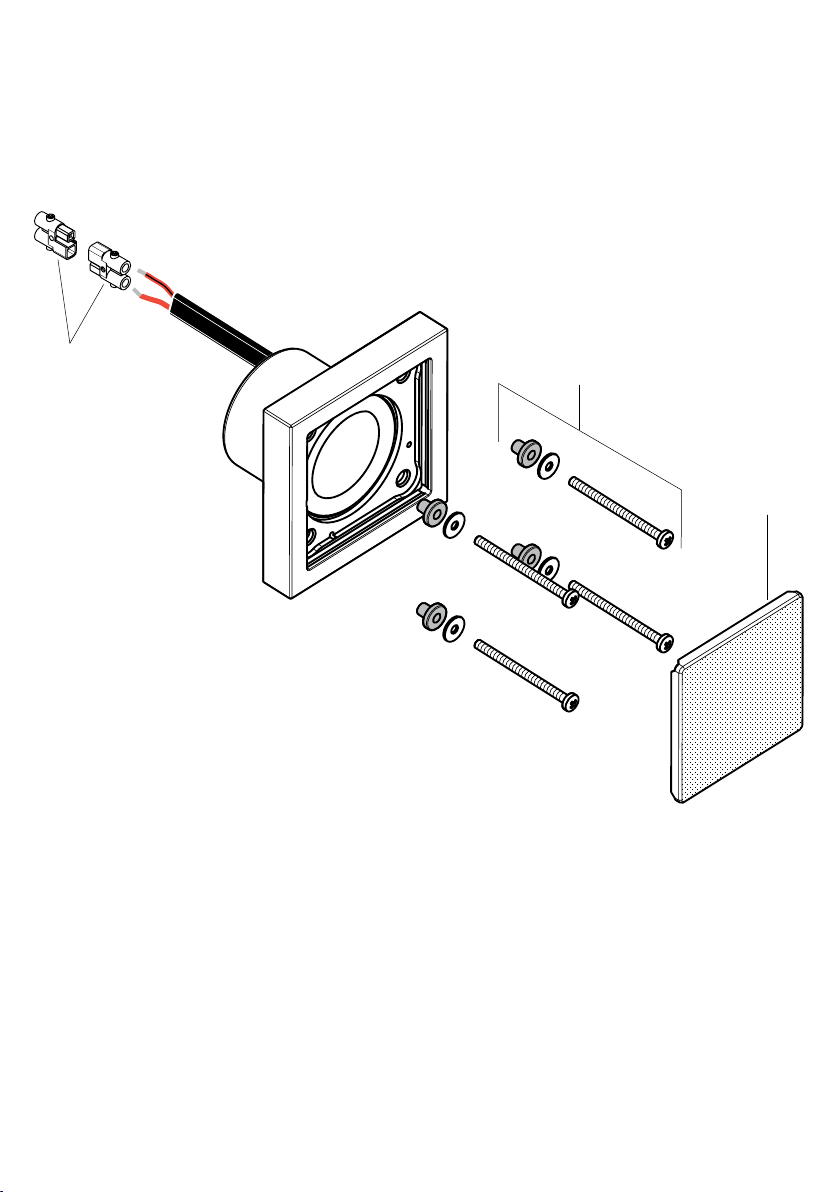

Replacement Parts / Pièces détachées / Repuestos
5584000
5583000
558XX0
XX = colors / couleurs / acabados
00 = chrome
8 = brushed nickel
Page 13
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with regard to
design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning
faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
•
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable damage.
•
Never mix one cleaning material with another.
•
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro ber
•
cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
•
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the xture
•
longer than necessary.
Regular cleaning can prevent calcication.
•
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter openings
•
and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
•
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du marché en
termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces produits an d’éviter de
les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes lors du
nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
•
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car ils
•
pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
•
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou chions
•
microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
13
Page 14
14
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de
•
robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
•
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directement sur un
•
robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
•
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez donc avec
de l’eau propre après utilisation de ces produits.
Veuillez noter :
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos aspectos tanto en el
uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos especícamente para este campo de aplicación.
•
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños
•
importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
•
Por regla general no se deben mezclar detergentes.
•
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.
•
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
•
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las necesidades
•
especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
•
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque el líquido
•
puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
•
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
•
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
Page 15
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to
Hansgrohe products which are purchased by a consumer in the United States after March 1, 16, and installed in either the United States or
Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable
to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund the purchase price in exchange
for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If you are a
consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends for as long as you
own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe and Commercial
products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse, abuse,
negligence, accident or alteration, or () the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the use of the
product in any manner contrary to the product instructions. (3) Conditions in the home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or reinstalla
tion of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANT Y PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
14 Bluegrass Lakes Parkway
Alpharetta GA 30004
Toll-free (800) 334-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 14 Bluegrass
Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS
WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO
CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL
DAMAGES, ARISING OUT OF BREACH OF THIS WARRANT Y OR ANY IMPLIED WARRANTY (INCLUDING MERCHANTABILITY).
-
15
Page 16
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not
apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may be required
by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under
the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If you have questions
at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or write to us or call us toll-free
at 800 334 0455.
Hansgrohe, Inc. • 140 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 770-360-880
• Fax 770-360-887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 04831 • Revised 04/010
Loading...
