Axor HAN3530 Installation & Assembly

Installation Instructions / Warranty

Urquiola

11626XX1

2

Installation Considerations

For best results, Hansgrohe recommends that

•
this unit be installed by a licensed, professional
plumber.

Please read over these instructions thoroughly

•
before beginning installation. Make sure that
you have all tools and supplies needed to com­plete the installation.

To prevent scald injury, the maximum output

•
temperature of the shower valve should be no

higher than 120°F. In Massachusetts, the maxi­mum output temperature of the shower valve can
be no higher than 112°F.

Keep this booklet and the receipt (or other proof

•
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.

À prendre en considération pour l’installation

Pour de meilleurs résultats, Hansgrohe recom-

•
mande que ce produit soit installé par un plom­bier professionnel licencié.

Veuillez lire attentivement ces instructions avant

•
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces­saires pour l’installation.

Pour empêcher des blessures par ébouillante-

•
ment, la température de sortie maximale du

robinet de douche ne doit pas excéder 120°F.
Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 112°F.

Conservez ce livret et le reçu (ou une autre

•
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

Consideraciones para la instalación

Para obtener mejores resultados, la instalación

•
debe estar a cargo de un plomero profesional
matriculado.

Antes de comenzar la instalación, lea estas

•
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.

Para evitar escaldaduras, la máxima

•
temperatura de salida de la válvula de la ducha

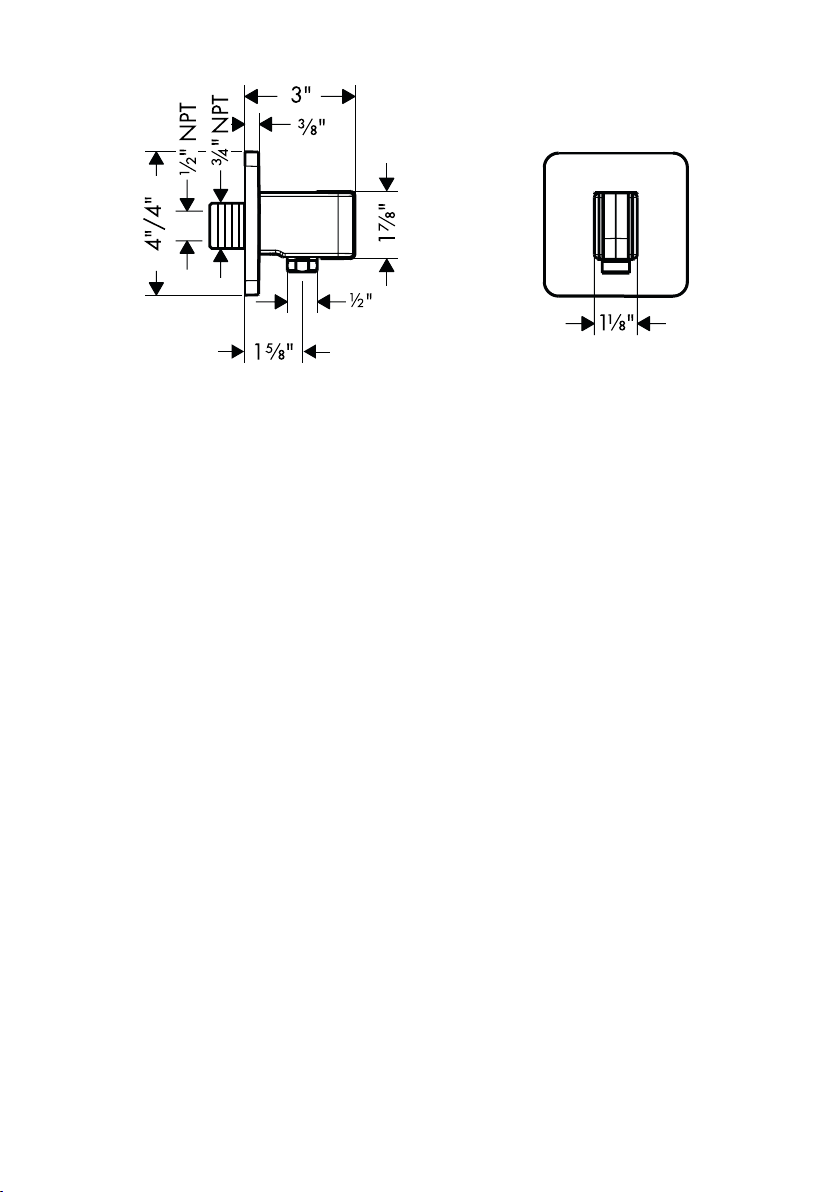

Rough-in

no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.

Mantenga este folleto y el recibo (u otro

•
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

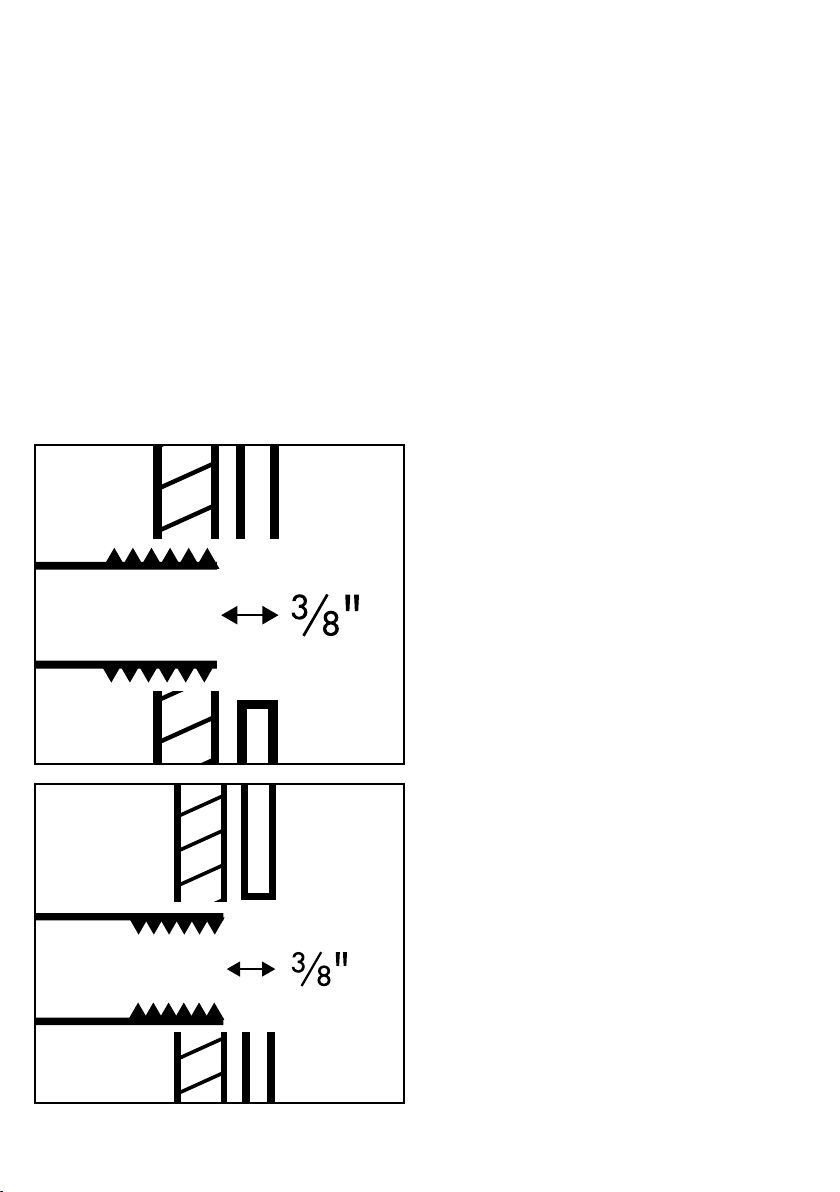

Installation – ½"

Requires ½" NPT male nipple recessed ⅜" behind
surface of nished wall.

Installation – ½ po

Installez un raccord mâle leté NPT de ½ po, encas­tré à ⅜ po à l’intérieur de la surface du plafond ni.

Instalación – ½"

Esta instalación requiere un niple macho de ½" NPT
dentro de la supercie del pared acabado.

Installation – ¾"

Requires ¾" NPT female threaded pipe tting re­cessed ⅜" behind surface of nished wall.

Installation – ¾ po

Installez un raccord female leté NPT de ¾ po, en­castré à ⅜ po à l’intérieur de la surface du plafond
ni.

Instalación – ¾"

Esta instalación requiere un niple hembra de ¾ NPT
dentro ⅜" de la supercie del pared acabado.





English

½" Installation

¾" Installation

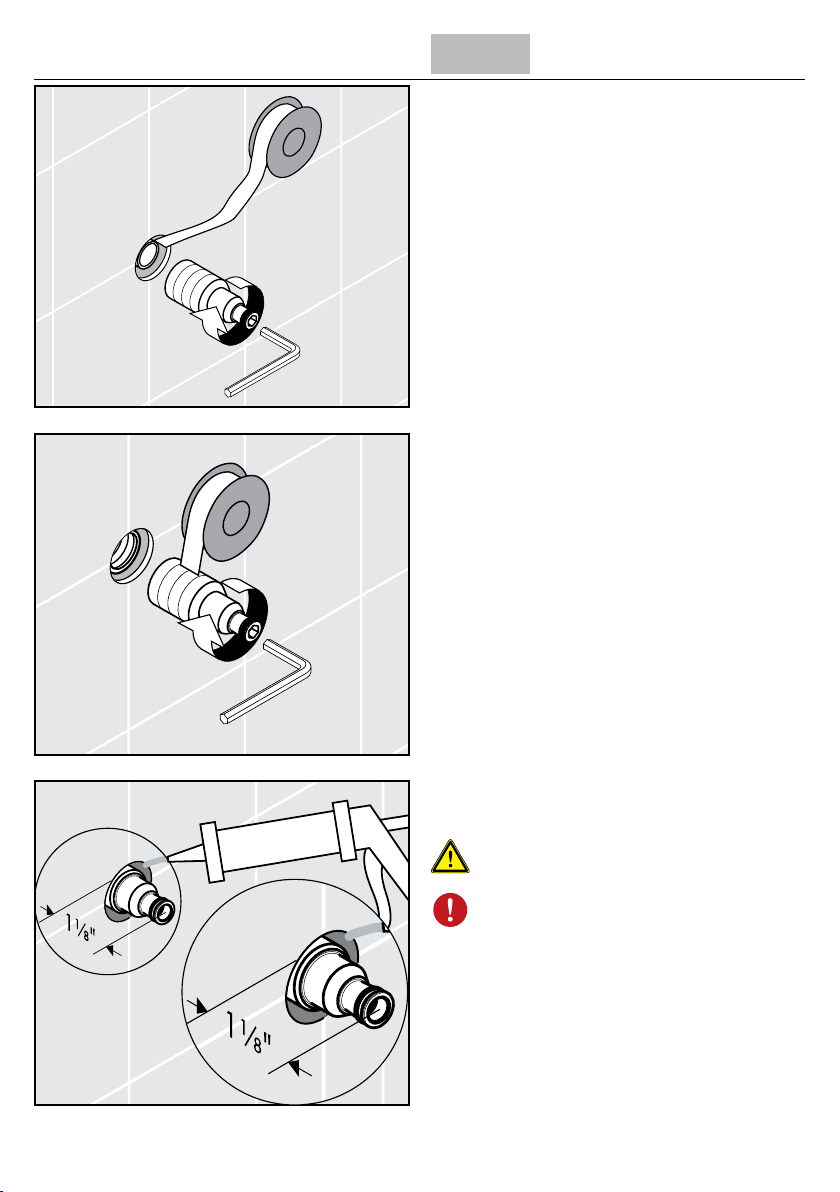

Installation

Wrap the nipple with Teon tape.

Install the mounting piece.

8 mm

8 mm

The mounting piece should extend 1⅛" outside the
surface of the nished wall.

Seal the wall around the nipple
using waterproof sealant.

Failure to seal the wall may lead
to water damage.

Français Español

Installation

Enveloppez les lets du mamelon avec du ruban
Téon.

Installez la pièce de montage.

Instalación

Envuelva las roscas del niple con cinta de Teon.

Instale la pieza de montaje.

Une partie de 1⅛ po de la pièce de montage se
trouver à l’extérieur de la surface du mur ni.

Scellez le mur autour du mamelon
à l’aide d’un agent d’étanchéité.

Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.

El extremo de la pieza de montaje debe sobresalir
1⅛ pulgadas por fuera de la supercie de la pared
terminada.

Selle la pared alrededor del niple
con un sellador impermeable.

Si no se sella la pared, pueden
producirse daños por acción del
agua.



6

English

Ø 6 mm

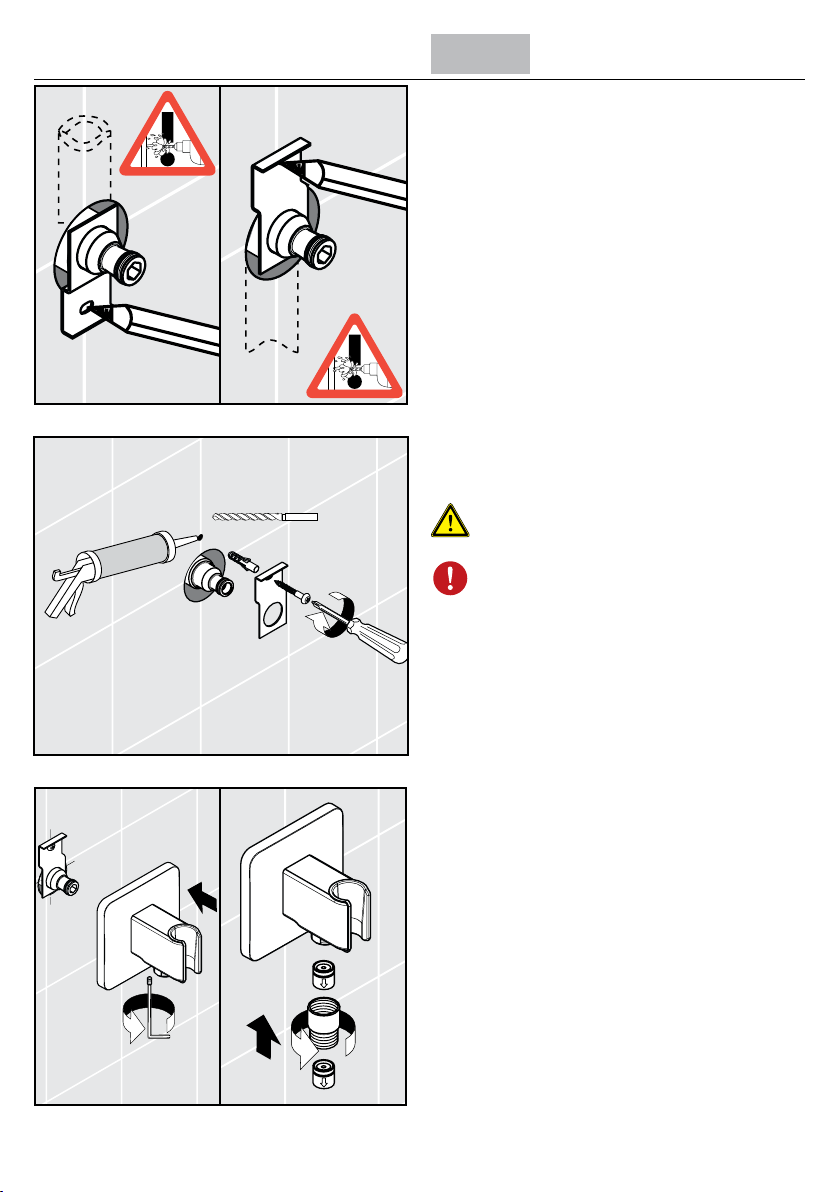

Position the support over the mounting piece.

Mark the position of the screw hole.

Drill the screw hole.

Install the anchor.

Seal the wall around the anchor
using waterproof sealant.

Failure to seal the wall may lead
to possible water damage.

Install the support.

Install the handshower holder.

Tighten the screw.

Install the double check valve.

The arrows on the check valves must point in the
direction of the water ow.

2 mm

Français Español

Placez le support sur la pièce de montage.

Marquez le position de le trou de vissage.

Percez le trou de vissage.

Installez la cheville.

Scellez le mur autour de la
cheville à l’aide d’un agent
d’étanchéité.

Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.

Installez le support.

Posicione el soporto sobre la pieza de montaje.

Marque la posicione del oricio para tornillo.

Perfore el oricio para tornillo.

Instale el perno de anclaje.

Selle la pared alrededor del
perno de anclaje con un sellador
impermeable.

Si no se sella la pared, pueden
producirse daños por acción del
agua.

Instale el soporto.

Installez le support de la douchette.

Serrez le vis.

Installez le clapet anti-retour.

Instale el soporte de la ducha de mano.

Apriete el tornillo.

Instale la válvula antirretorno.





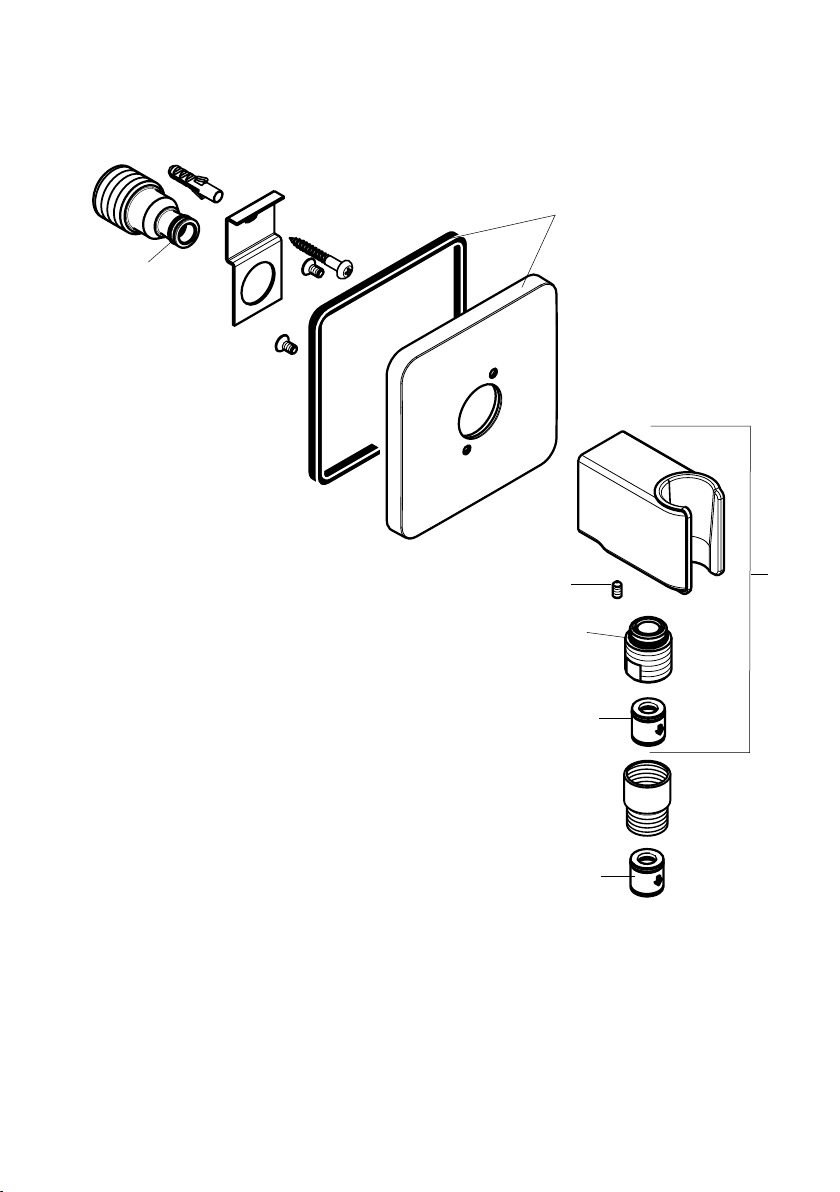

Replacement Parts / Pièces détachées / Repuestos

916XX0

11x2

XX = colors / couleurs / acabados
00 = chrome
 = polished nickel

9669000

91XX0

1x2

90000

90000

Cleaning Recommendation for Hansgrohe Products

Modern bathroom faucets, kitchen mixers and showers consist of very dierent materials to comply with the needs of the
market with regard to design and functionality. To avoid damage, it is necessary to consider certain criteria when cleaning.

At the cleaning of the ttings and showers, in principle, it must be pointed out:

• Only use cleaning material which is explicitly intended for this type of application.

• Never use cleaning materials, which contain hydrochloric acid, formic acid, chlorine pale lye or acetic acid, as they
cause considerable damage.

• Phosphorus acidic cleaners are only conditionally applicable.

• Do not mix cleaning agents, unless directed by the manufacturer.

• Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge
pads or microber cloths.

• Always follow the instructions on the cleaning agent package with respect to specied cleaner dosage and contact
time.

• The building up of calcications has to be removed by cleaning regularly.

• When using spray cleaners, spray rst onto a soft cloth or sponge never directly onto the product, as drops could
enter openings and gaps and cause damage.

• After cleaning, rinse thoroughly with clean water to remove any cleaner residue.

• The use of steam cleaners is not permitted. The high temperatures can damage the products.

Important

• Residues of liquid soaps, shampoos and shower foams can also cause damage, so rinse with clean water after use.

• The damage of already damaged surfaces will deteriorate under the eect of the cleansers.

• Components with damaged surfaces must be replaced, otherwise there is a risk of injury.

• Damage caused by improper treatment is not covered by our warranty.

Conseil de nettoyage pour les produits Hansgrohe

De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très diérents pour satisfaire
à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations, aussi bien pour
l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.

A prendre en considération lors de l’entretien de la robinetterie et de douchettes:

• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.

• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de l’acide
acétique qui peuvent causer de considérables détériorations.

• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.

• Le mélange de nettoyants en général n’est pas autorisé.

• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et des
torchons microbres est exclue.

• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.

• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécique à l’objet et à la nécessité.

• Le dépôt de calcaire est évité par un nettoyage régulier.

9

10

• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur le
chion (torchon, éponge) et eectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les ouvertures et
fentes de la robinetterie et peuvent provoquer des détériorations.

• Après le nettoyage rincez avec susamment d’eau claire pour éliminer les restes de produits attachés.

• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent détériorer
les produits.

Indications importantes

• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer des
détériorations.

• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.

Conseil de nettoyage

• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération par
notre garantie.

• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.

Recomendación de limpieza para los productos de Hansgrohe

Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.

Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:

• Usar sólo detergentes previstos especícamente para este campo de aplicación.

• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños importantes.

• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no se
deben mezclar detergentes.

• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.

• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.

• La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a
las necesidades especícas del mismo.

• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.

• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así,
porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.

• Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.

• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.

Indicaciones importantes

• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.

• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.

• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.

• Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.

• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.

Limited Consumer Warranty

This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.

WHO IS COVERED BY THE WARRANTY

This warranty extends to the original purchaser only. This warranty is non-transferable.

WHAT IS COVERED BY THE WARRANTY

The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:

Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe
may elect to refund the purchase price in exchange for the return of the product.

LENGTH OF WARRANTY

Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If you
purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this
warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for  years, with respect to
Axor products.

THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:

A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents or “no­rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or () conditions in
the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze nish is subject to a -year limited warranty. Chrome and all PVD nishes are covered by the limited
lifetime warranty.

G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement

lters.

TO OBTAIN WARRANTY PARTS OR INFORMATION

Contact your Hansgrohe retailer, or contact Technical Service at:

In requesting warranty service, you will need to provide:

1. The sales receipt or other evidence of the date and place of purchase.

2. A description of the problem.
. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:

When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.

Hansgrohe, Inc.

192 Bluegrass Lakes Parkway

Alpharetta, GA 000

Toll-free 00--0

Hansgrohe, Inc.

192 Bluegrass Lakes Parkway

Alpharetta, GA 000

Toll-free 00--0

11

EXCLUSIONS AND LIMITATIONS

REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING OUT
OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED TO ANY
IMPLIED WARRANTY OF MERCHANTABILITY).

Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty gives you specic legal rights, and you may also have other rights that vary
from state to state.

TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.

Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to
you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you
can bring any action in court against us under the Magnuson-Moss Warranty Act.

PRODUCT INSTRUCTIONS AND QUESTIONS

Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product, or this
warranty, please write us or call us toll-free at 00--0.

Hansgrohe, Inc. • 190 Bluegrass Lakes Parkway • Alpharetta, GA 000

Tel. 0-60-90

www.hansgrohe-usa.com

• Fax 0-60-9

US - Installation Instructions • Part No. 906921 • Revised 06/2010
