Page 2
Deutsch
Français
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Bestimmungsgemäßer Gebrauch des Haltegriffes
41530XXX: Der Haltegriff ist kein medizinisches
Produkt, er ist nicht für körperlich beeinträchtigte
Personen geeignet, sondern nur für den privaten
Bereich bestimmt.
Es darf ausschließlich nur der Haltegriff zum
Festhalten benutzt werden, die übrigen Produkte sind
für diesen Einsatzzweck nicht geeignet.
Die ordnungsgemäße Befestigung und der feste
Sitz der montierten Produkte ist in periodischen
Abständen (jährlich) zu überprüfen.
Montagehinweise
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Das Glas enthält Bleioxid.
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Utilisation conforme de la poignée 41530XXX : la
poignée n’est pas un ustensile médical et ne convient
pas aux handicapés physiques ; elle est seulement
destinée au domaine privé.
N’utiliser que la poignée pour se retenir, les autres
produits ne convenant pas à cette utilisation.
Vérifier à intervalles réguliers (une fois par an) la
fixation correcte et la bonne assise des produits
montés
Instructions pour le montage
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l’installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Le verre contient de l'oxyde de plomb.
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!

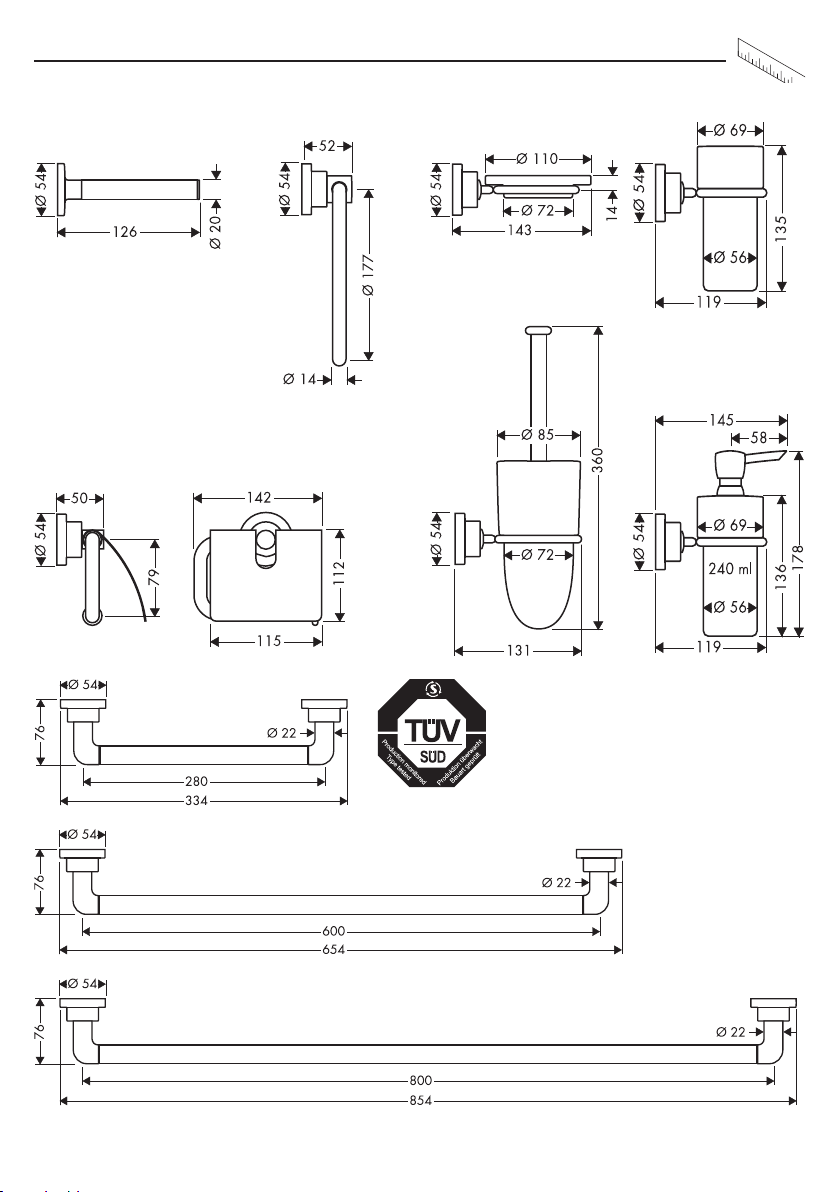

Maße (siehe Seite 17)
Mundgeblasene Teile - Maßabweichungen
berechtigen nicht zu Reklamationen

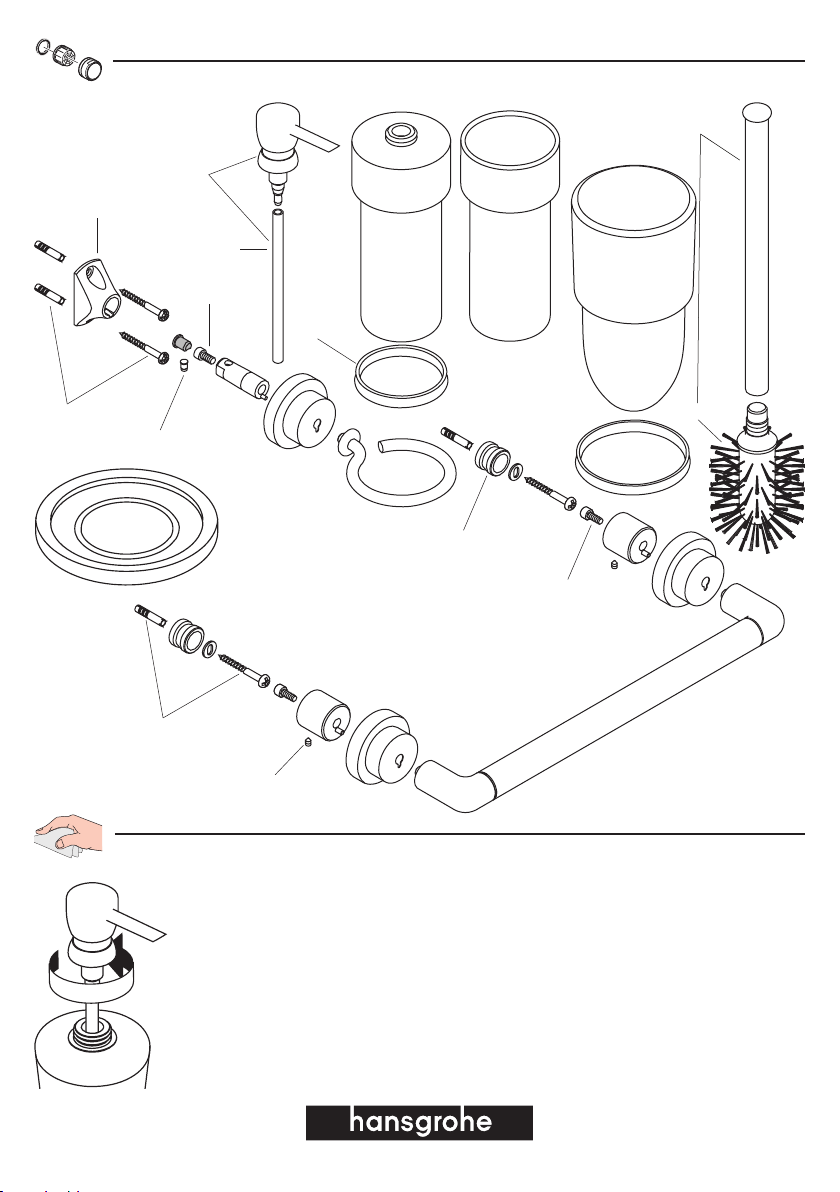

Serviceteile (siehe Seite 20)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
Reinigung (siehe Seite 20) und
beiliegende Broschüre
Zum Füllen und Reinigen Pumpe und Deckel
abnehmen.
Demontage (siehe Seite 18)
Montage siehe
2
Seite 18
Description du symbole
Ne pas utiliser de silicone contenant de
l’acide acétique!
Dimensions (voir page 17)
Pièce soufflée artisanalement - Les
différences de dimension ne justifient pas
une réclamation.
Pièces détachées (voir page 20)
XXX = Couleurs
000 = chromé
820 = brushed nickel
Nettoyage (voir page 20) et
brochure ci-jointe
Retirer la pompe et le couvercle pour remplir
et nettoyer.
Démontage (voir page 18)
Montage voir page
18
