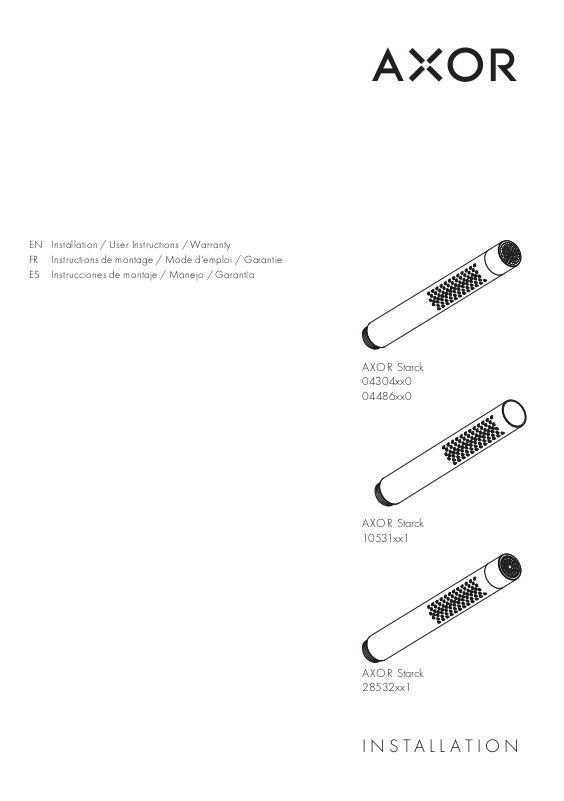

Axor BDJZ1069 Installation & Assembly
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
AXOR Starck
04304xx0
04486xx0
AXOR Starck
10531xx1
AXOR Starck
28532xx1
INSTALLATION
ENGLISH FRAN AIS
TECHNICAL INFORMATION
Flow rate
04486xx0 1.75 GPM (6.6 L/min)
04304xx0 2.0 GPM (7.6 L/min)
10531xx1, 28532xx1 2.5 GPM (9.5 L/min)
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
⁄ 04486xx0 only: This showerhead is for use with an
automatically compensating valve rated at
1.3 GPM (4.9 L/min) or less.
⁄ 04304xx0 only: This showerhead is for use with an
automatically compensating valve rated at
1.5 GPM (5.7 L/min) or less.
⁄ 10531xx1, 28532xx1 only: This showerhead is for
use with an automatically compensating valve rated
at 1.75 GPM (6.6 L/min) or less.
⁄ To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112°F.
DONNÉES TECHNIQUES
Capacité nominale
04486xx0 1.75 GPM (6.6 L/min)
04304xx0 2.0 GPM (7.6 L/min)
10531xx1, 28532xx1 2.5 GPM (9.5 L/min)
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier professionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ 04486xx0 seulement: Cette pomme de douche est
à utiliser avec des valves de compensation automatiques ayant un débit de 1.3 GPM (4.9 L/min) ou
inférieur.
⁄ 04304xx0 seulement: Cette pomme de douche est
à utiliser avec des valves de compensation automatiques ayant un débit de 1.5 GPM (5.7 L/min) ou
inférieur.
⁄ 10531xx1, 28532xx1 seulement: Cette pomme de
douche est à utiliser avec des valves de compensation automatiques ayant un débit de 1.75 GPM
(6.6 L/min) ou inférieur.
⁄ This unit does not include a wall supply. It must
be used with Hansgrohe model 27458xx3 or
another approved supply that complies with ASME
A112.18.1/CSA B125.1 including ASME A112.18.3.
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
2
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale du
robinet de douche ne doit pas excéder 112°F.
⁄ Ce produit n’est pas fourni avec un coude de raccor-
dement. Il doit être utilisé avec le modèle 27458xx3
d’Hansgrohe ou un autre coude approuvé et conforme à la norme ASME A112.18.1/CSA B125.1,
incluant ASME A112.18.3.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.
ESPAÑOL
G½
DONNÉES TECHNIQUES
Capacité nominale
04486xx0 1.75 GPM (6.6 L/min)
04304xx0 2.0 GPM (7.6 L/min)
10531xx1, 28532xx1 2.5 GPM (9.5 L/min)
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier professionnel licencié.
AXOR Starck
28532xx1
04304xx0
04486xx0
1" (24 mm)
2⅝"(68 mm)
7½" (190 mm)
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ 04486xx0 seulement: Cette pomme de douche est
à utiliser avec des valves de compensation automatiques ayant un débit de 1.3 GPM (4.9 L/min) ou
inférieur.
⁄ 04304xx0 seulement: Cette pomme de douche est
à utiliser avec des valves de compensation automatiques ayant un débit de 1.5 GPM (5.7 L/min) ou
inférieur.
⁄ 10531xx1, 28532xx1 seulement: Cette pomme de
douche est à utiliser avec des valves de compensation automatiques ayant un débit de 1.75 GPM
(6.6 L/min) ou inférieur.
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale du
robinet de douche ne doit pas excéder 112°F.
⁄ Esta unidad no incluye una toma de pared (coude
de raccordement/toma de agua) Debe utilizarse
con el modelo Hansgrohe 27458xx3 u otra toma
aprobada que cumpla con las normas ASME
A112.18.1/CSA B125.1, incluida la norma ASME
A112.18.3.
⅜" (10 mm)
AXOR Starck
10531xx1
1" (24 mm)
2⅝"(68 mm)
6½" (165 mm)
⅜" (10 mm)
G½
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.
3

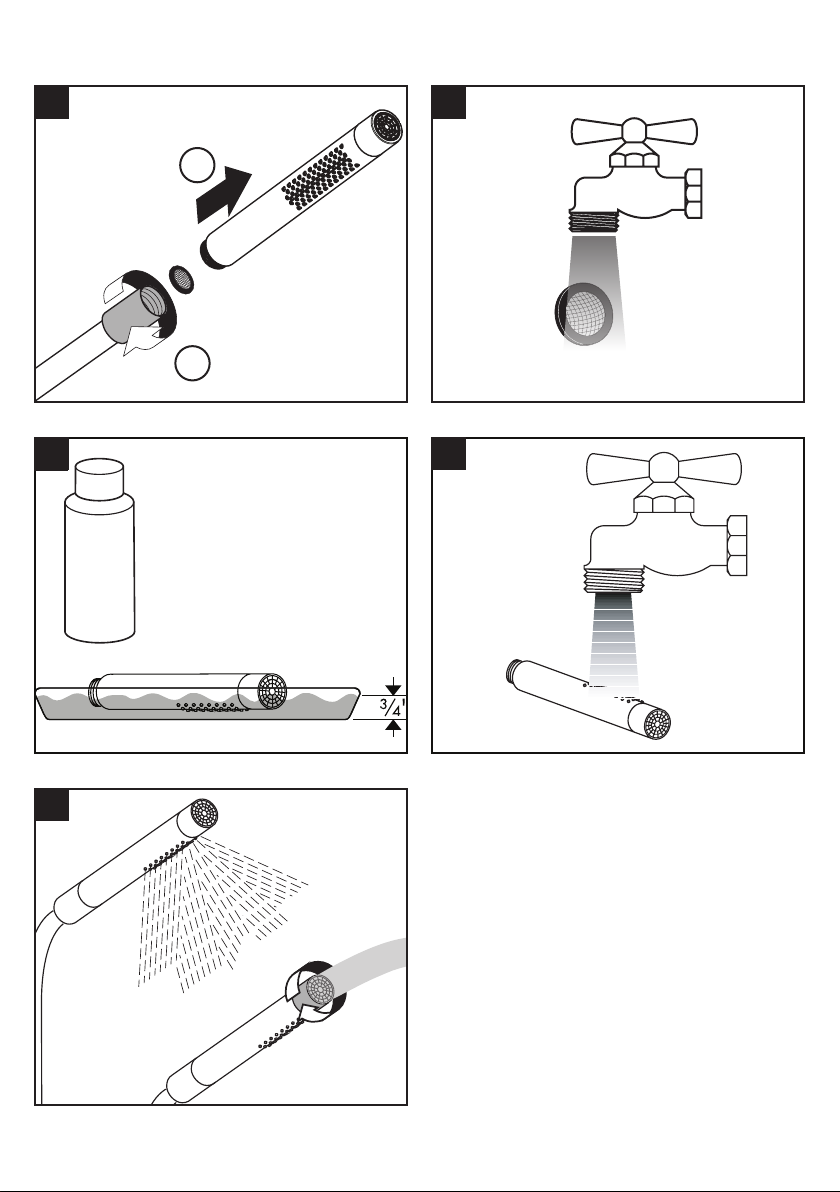

INSTALLATION / INSTALLATION / INSTALACIÓN
1
2
1
2

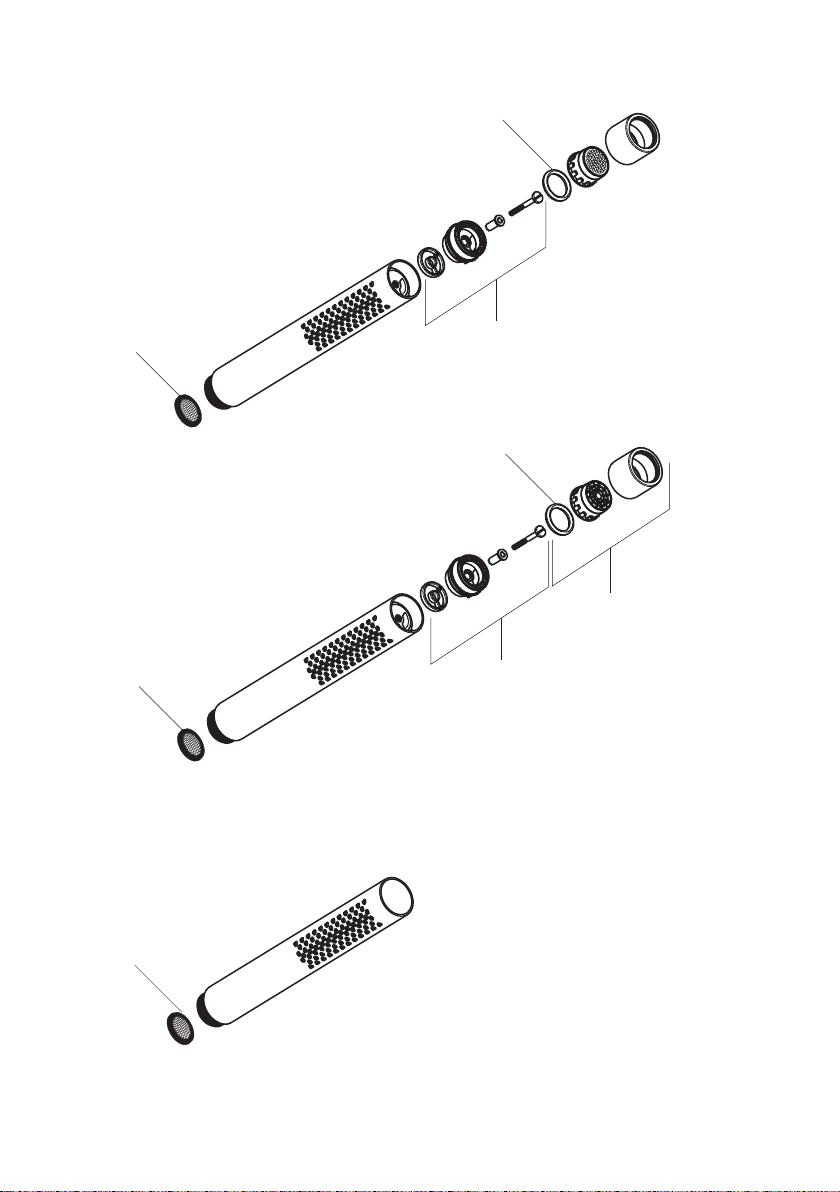

USER INSTRUCTIONS / INSTRUCTIONS DE SERVICE / MANEJO - 28532XX1,
04304XX0, 04486XX0
4
