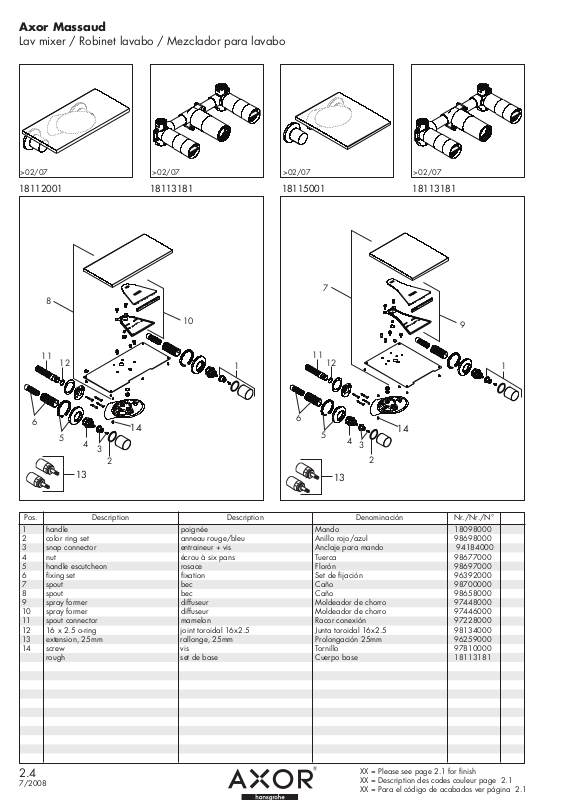

Axor 18115001 User Manual

Axor Massaud

Lav mixer / Robinet lavabo / Mezclador para lavabo

>02/07 >02/07 >02/07 >02/07

18112001 18113181 18115001 18113181

7

8

10

11

12

6

5

4

3

14

1

2

13

Pos. DenominaciónDescription Description Nr./Nr./N°

1 handle poignée Mando 18098000
2 color ring set anneau rouge/bleu Anillo rojo/azul 98698000
3 snap connector entraineur + vis Anclaje para mando 94184000
4 nut écrou à six pans Tuerca 98677000
5 handle escutcheon rosace Florón 98697000
6 fixing set fixation Set de fijación 96392000
7 spout bec Caño 98700000
8 spout bec Caño 98658000
9 spray former diffuseur Moldeador de chorro 97448000
10 spray former diffuseur Moldeador de chorro 97446000
11 spout connector mamelon Racor conexión 97228000
12 16 x 2.5 o-ring joint toroidal 16x2.5 Junta toroidal 16x2.5 98134000
13 extension, 25mm rallonge, 25mm Prolongación 25mm 96259000
14 screw vis Tornillo 97810000
rough set de base Cuerpo base 18113181

11

12

6

5

4

3

14

2

13

9

1

2.4

7/2008

XX = Please see page 2.1 for finish
XX = Description des codes couleur page 2.1
XX = Para el código de acabados ver página 2.1
