Kärran får endast användas med trädgårdstraktor eller ATV.
Kärran får inte köras på allmän väg.
Smörj hjulaxel och lager regelbundet.
Maxhastighet 8 km/h.
BESKRIVNING
2
Page 3
SVENSKA
Steg 1
Montera ihop dragstång, vagnskoppling och ram
enligt bilden.
OBS! Ramens rör är välvda för att passa runt
dragstången.
Dra inte åt bultar och muttrar helt än!
Steg 2
Placera skovelaxeln i trågets botten.
För in hjulaxeln genom axelfästenas hål.
Skruva fast axelfästena i spridartråget.
Axelfästenas böjda del ska vara riktad
framåt, åt samma håll som wiren kommer ut
ur spridartråget.
Fäst de platta spridarstöden på axelfästena
med spridartrågets främre bultar.
Dra inte åt bultar och muttrar helt än!
MONTERING
Steg 3
Montera ramen från steg ett på axelfästena från steg två.
Montera även det horisontella tvärstaget (1).
Montera matningsregulatorn på dragstången, se steg 4.
Skjut in plastbussningarna på hjulaxeln och genom hålen i axelfästet (se steg 3A).
Det ena hjulet monteras på axeln med en saxpinne. Det andra hjulet monteras med en bult.
Dra åt alla bultar och muttrar!
3
Page 4
Steg 4
Matningsregulator
A Låsspak
B Flödesjustering
SVENSKA
Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem,
kontakta vår serviceavdelning på telefon: 0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
4
Page 5
NORSK

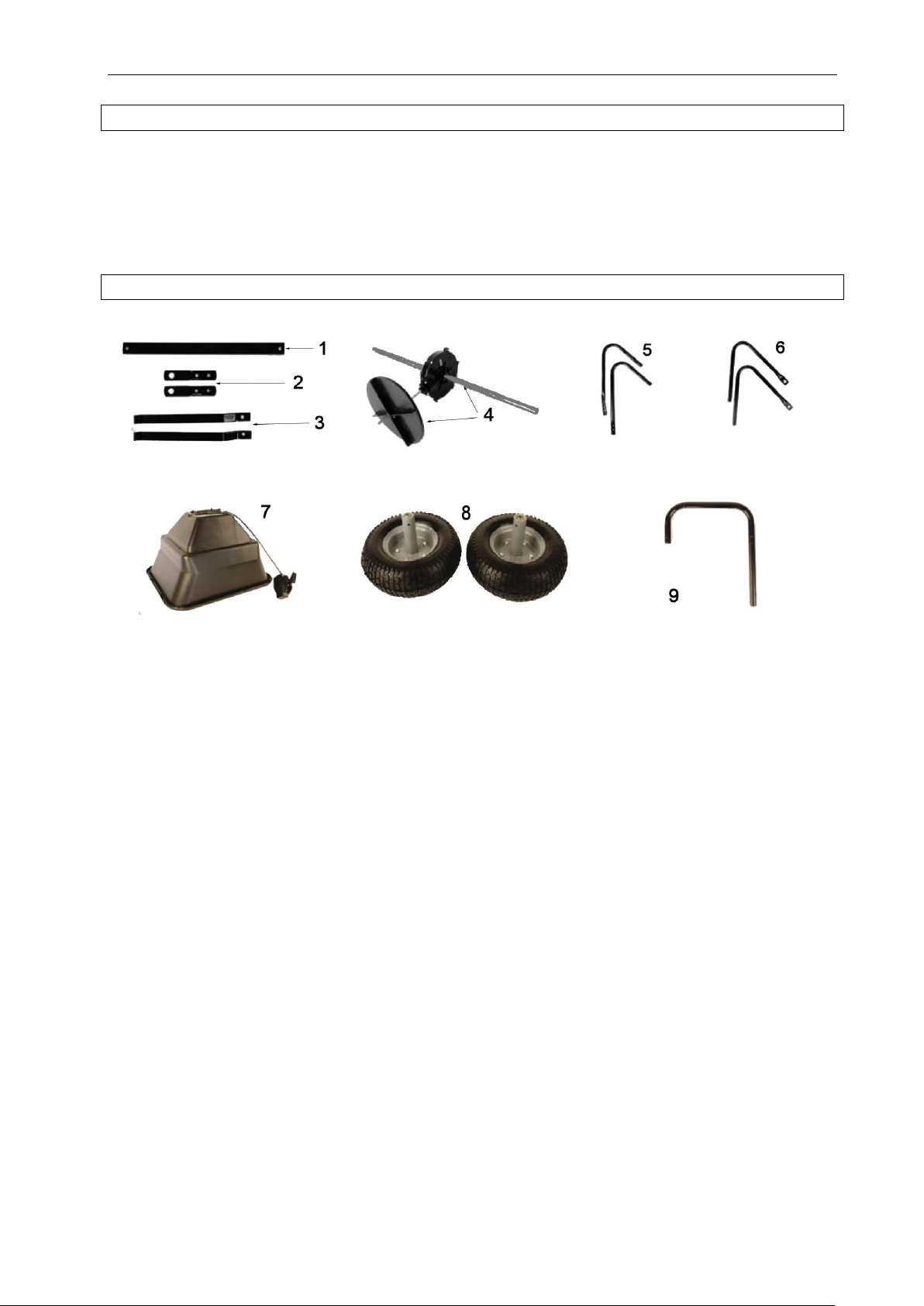

1. Horisontalt tverrstag
2. Vognkobling
3. Flat sprederstøtte
4. Aksel og skovlhjul
5. Ramme
6. Akselfeste
7. Sprederbeholder og mengdejustering
8. Hjul
9. Trekkstang / håndtak
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Transportvognen får kun benyttes med hagestraktor eller ATV.
Transportvognen får ikke kjøres på alminnelig vei.
Smør hjulakse og lag jevnlig.
Makshastighet 8 km/t.
BESKRIVELSE
5
Page 6
NORSK

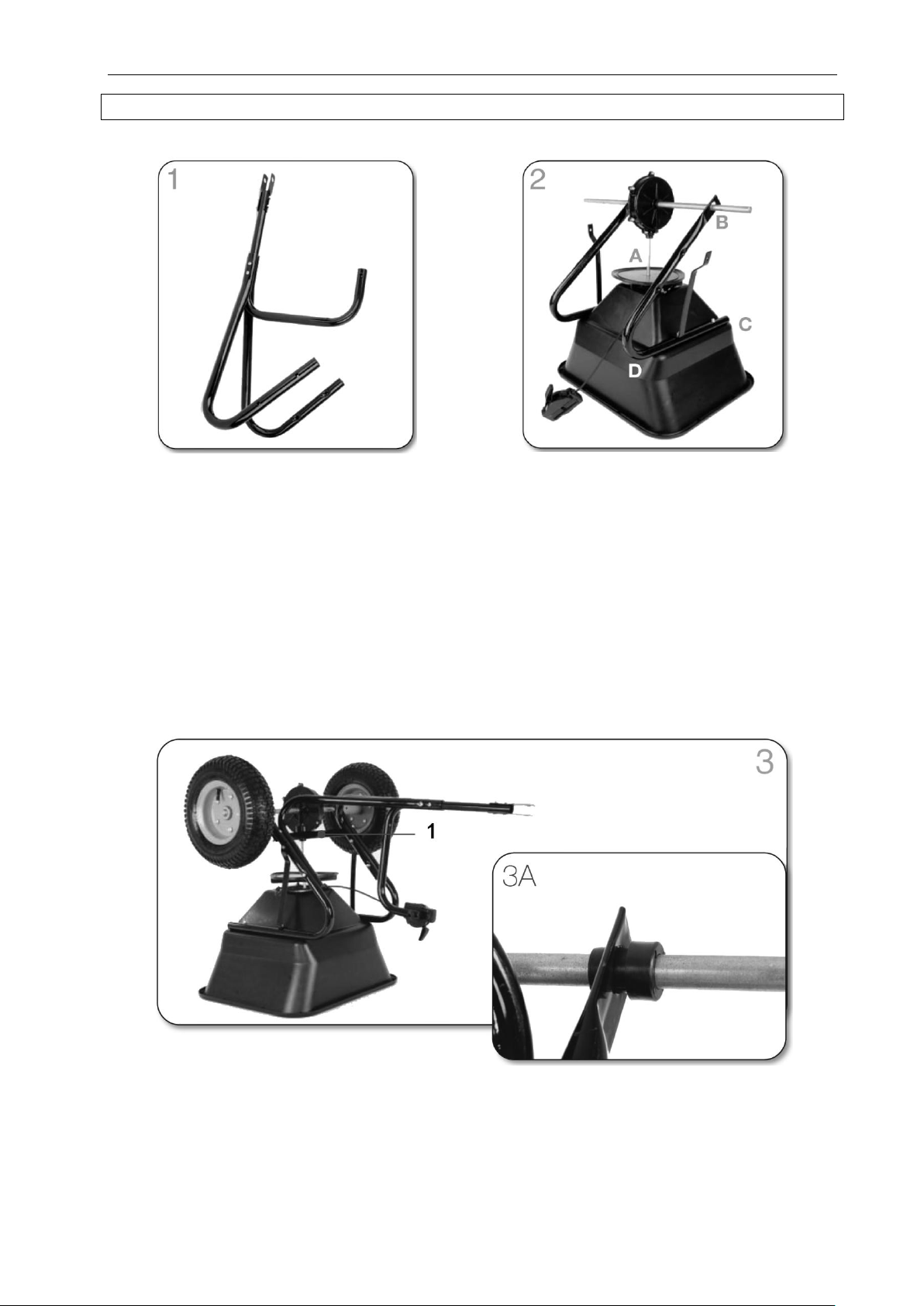

Trinn 1
Monter sammen trekkstang, vognkobling og
ramme som vist på bildet.
OBS! Rammerørene er hvelvet slik at de passer
rundt trekkstangen.
Ikke trekk skruene og mutrene helt til ennå!
Trinn 2
Plasser skovlakselen i bunnen av
beholderen.
Stikk hjulakselen gjennom hullene på
akselfestene.
Skru fast akselfestene i sprederbeholderen.
Den bøyde delen på akselfestene skal være
rettet fremover i samme retning som wiren
kommer ut av sprederbeholderen.
Fest de flate sprederstøttene på
akselfestene med de fremre boltene på
sprederbeholderen.
Ikke trekk skruene og mutrene helt til ennå!
MONTERING
Trinn 3
Monter rammen fra trinn 1 på akselfestene fra trinn 2.
Monter det horisontale tverrstaget (1).
Monter innstillingen for justering av vannmengde på trekkstangen.
Sett plastbøssingene på hjulakselen og før dem gjennom hullene i akselfestet (se trinn 3A).
Det ene hjulet monteres på akselen med en saksesplint. Det andre hjulet monteres med en bolt.
Trekk til alle bolter og mutre!
6
Page 7

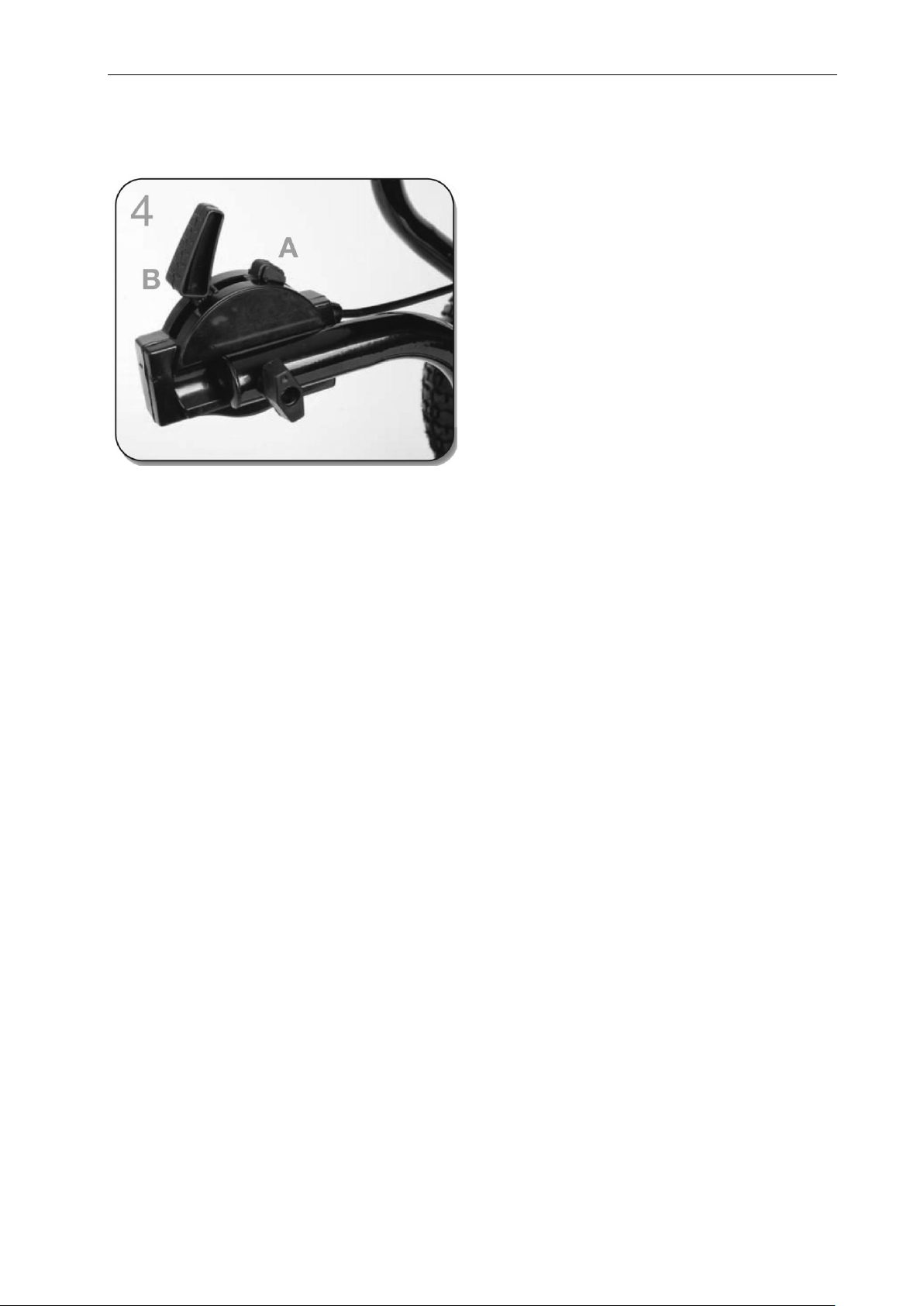

Trinn 4
Materegulator
A Låsespak
B Mengdejustering
NORSK
Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer,
kontakt vår serviceavdeling på telefon 67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no
7
Page 8
POLSKI
1. Poprzeczka pozioma
2. Złącze
3. Płaski wspornik rozrzutnika
4. Oś i koło łopatkowe
5. Rama
6. Uchwyt osi
7. Koryto rozrzutnika i regulacja strumienia
8. Koło
9. Dyszel/uchwyt
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Przyczepy można używać wyłącznie z traktorami ogrodowymi lub quadami.
Przyczepa nie może być używana na drogach publicznych.
Regularnie smaruj oś i łożyska.
Maksymalna szybkość 8 km/h.
OPIS
8
Page 9
POLSKI

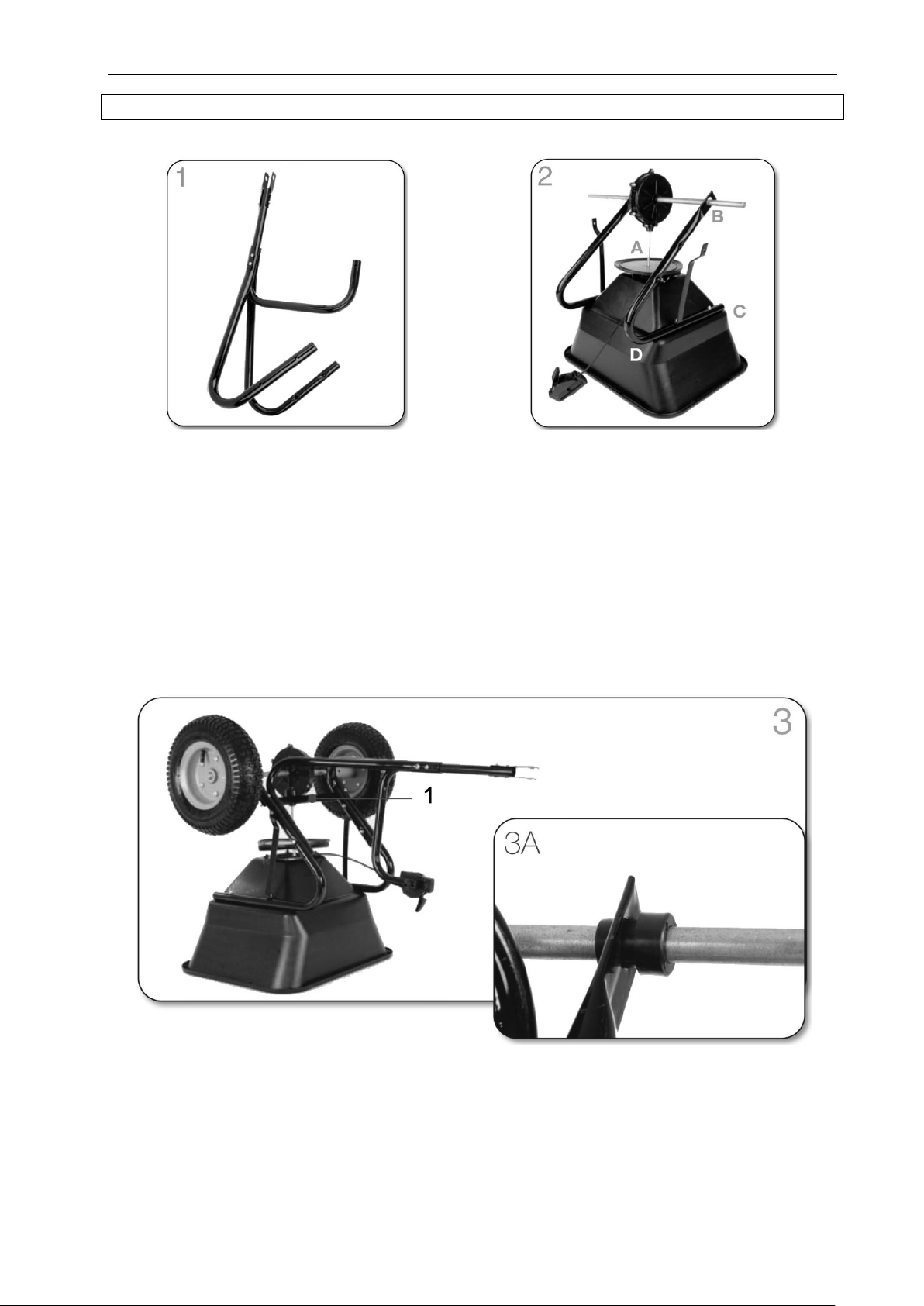

Krok 1
Zmontuj razem dyszel, złącze i ramę według
rysunku.
UWAGA!Rurki ramy są wygięte, aby pasowały do
dyszla.
Nie dokręcaj jeszcze całkowicie śrub i nakrętek.
Krok 2
Umieść oś koła łopatkowego w dnie koryta.
Włóż oś koła przez otwory w uchwytach osi.
Dokręć uchwyty do rozrzutnika. Zgięta część
uchwytów osi powinna być skierowana do
przodu, w kierunku, w którym wychodzą
kable.
Zamocuj płaskie wsporniki rozrzutnika na
uchwytach osi za pomocą przednich śrub
koryta.
Nie dokręcaj jeszcze całkowicie śrub i nakrętek.
MONTAŻ
Krok 3
Zamontuj ramę (krok 1) na uchwytach osi (krok 2).
Zamontuj także poziomą poprzeczkę (1).
Zamontuj regulator podajnika na dyszlu, patrz krok 4.
Nałóż plastikowe tuleje na oś przez otwory w uchwytach osi (patrz krok 3A).
Jedno koło jest montowane na osi za pomocą zawleczki. Drugie koło jest montowane za pomocą
śruby.
9
Page 10
Dokręć wszystkie śruby i nakrętki
Regulator podajnika
A Dźwignia blokująca
B Regulator strumienia
Krok 4
POLSKI
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie
ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl
10
Page 11
ENGLISH
1. Horizontal crossbar
2. Hitch bracket
3. Flat support arms
4. Axle and spinner
5. Frame
6. Axle bracket
7. Hopper and flow control
8. Wheels
9. Drawbar/handle
ENGLISH
SAFETY INSTRUCTIONS
Read these instructions carefully before use!
The spreader must only be used with a garden tractor or ATV.
The spreader must not be driven on public roads.
Lubricate the wheel axle and bearings regularly.
Max. speed 8 km/h
DESCRIPTION
11
Page 12
ENGLISH

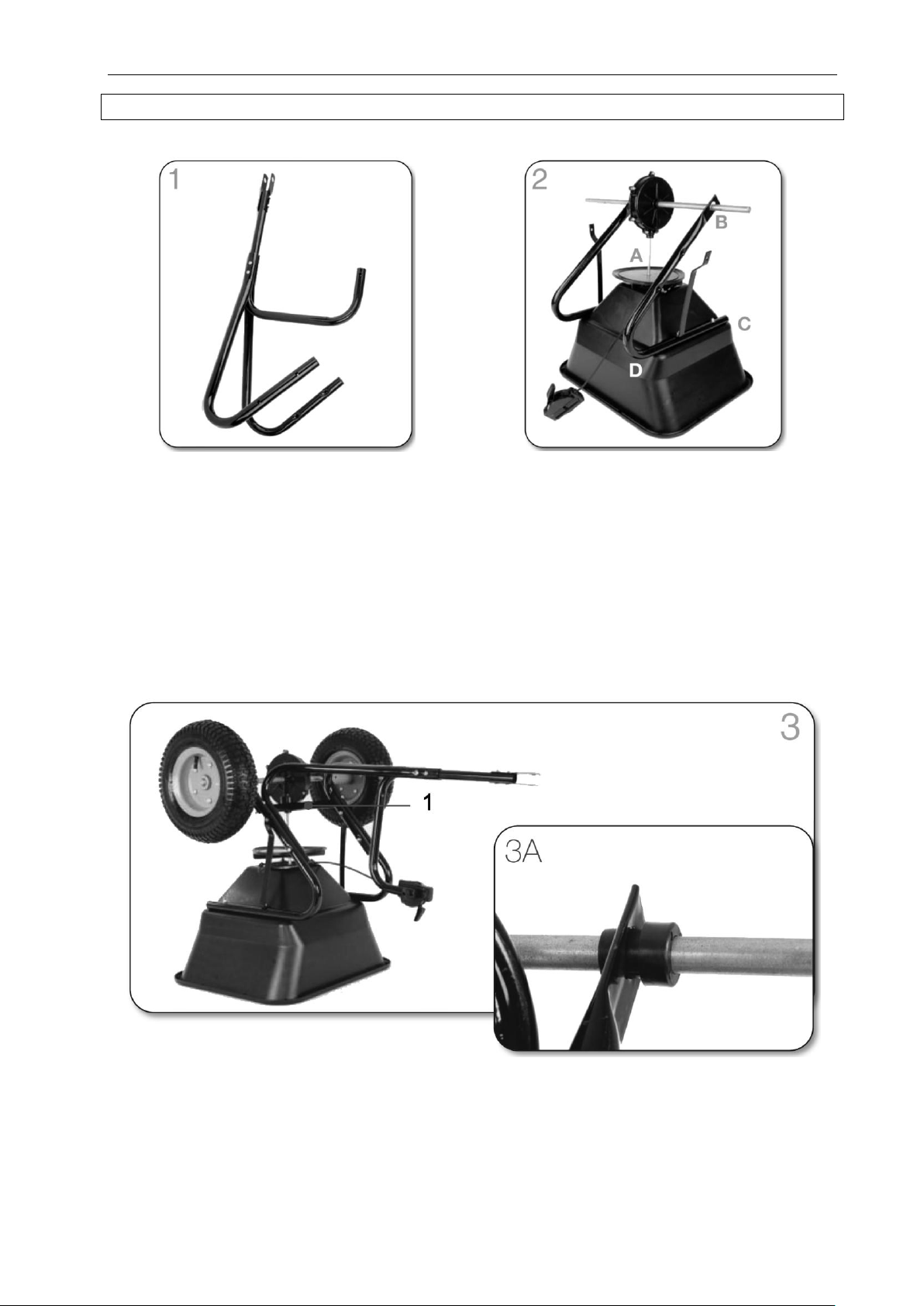

Step 1
Assemble the drawbar, hitch bracket and frame as
illustrated.
NOTE: The frame tubes are curved to fit around
the drawbar.
Do not tighten the nuts and bolts fully yet.
Step 2
Place the spinner axle in the base of the
hopper.
Push the wheel axle through the holes in the
axle brackets.
Secure the axle brackets on the hopper. The
curved part of the axle brackets should face
forwards, in the same direction as the wire
comes out of the spreader hopper.
Attach the flat support arms on the axle
brackets to the front bolts of the hopper.
Do not tighten the nuts and bolts fully yet.
ASSEMBLY
Step 3
Fit the frame from step one to the axle brackets from step two.
Also fit the horizontal crossbar (1).
Fit the feed adjuster to the drawbar (see step 4).
Slide the plastic bushings onto the wheel axle and through the holes in the axle bracket (see step
3A).
One wheel is fitted on the axle with a split cotter. The other wheel is attached with a bolt.
Tighten all the nuts and bolts!
12
Page 13

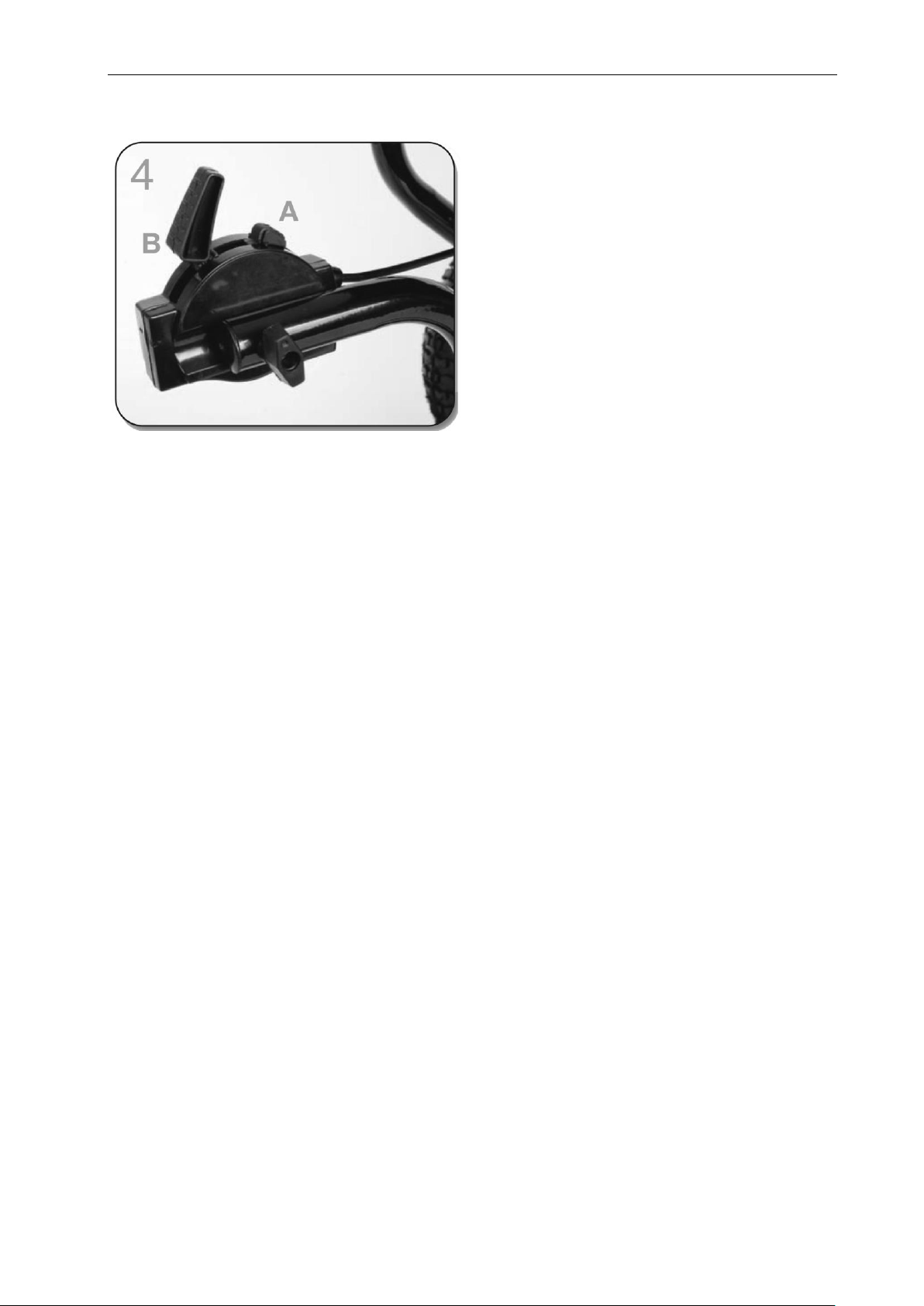

Step 4
Feed adjuster
A Locking lever
B Flow control
ENGLISH
Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
