AXIS T92A00 installation Guide

INSTALLATION GUIDE

AXIS T92A00 Protective Housing

ENGLISH DEUTSCH

FRAN

Ç
AIS

ITALIANO

ESPAÑOL

AXIS T92A00 Installation Guide Page 3

AXIS T92A00 Housing

Follow these instructions to complete the installation of AXIS T92A00 and Axis network camera:

1. “Package contents” on page 4

2. “Install the bracket” on page 5

3. “Install the camera in the housing” on page 6

4. “Connect the power cable to the camera” on page 7

5. “Route the cables to the housing” on page 8

6. “Connect the power cable to the housing 100-240V AC power cable to
AXIS T92A00” on page 9

7. “Complete the installation” on page 9

Warning! High voltage - the electrical connection should be made by an authorized electrician.

Please observe relevant national and local regulations for the installation.

Axis Network Cameras

The following camera models are supported:

Camera Model: Comment:

• AXIS P1311

•AXIS Q1755

•AXIS 210

• AXIS 210A

•AXIS 211

• AXIS 211A

• AXIS 211M

• AXIS 211W external antenna required, see www.axis.com

•AXIS 221

• AXIS 223M

ENGLISH

Before you begin, make sure that the AXIS T92A00 package contents, power supply, and the

Note:

required cables, tools, and documentation are available. See “Package contents” on page 4.

Page 4 AXIS T92A00 Installation Guide

1

Package contents

Bag 1:

Bag 2:

3 rectangular spacers

2 small cable glands
1 large cable gland
1 allen key
1 large hexagonal screw nut

2 small hexagonal screw nuts

2 hex head cap screws

2 Phillips screws

2washers

1 clear plastic spacer

Bag 3

AXIS T92A00

Axis Network Camera*

Bracket, cables and connector (not included)

Tools (not included)

* Sold separately or included in kit, see Accessories product list at www.axis.com for details

1 large black washer

2 small black washers
3 flathead screws (3 different lengths)

11AXIS T92A00 Power supply

cable (red/black)

AXIS P1311, AXIS Q1755, AXIS 210/ 210A, AXIS 211/211A/211M/211W, AXIS 221, AXIS 223M
Printed installation guide Instructions on how to install the camera on the network

1 wall bracket* See www.axis.com for available brackets and accessories.
1 mains power cable 100-240V AC power cable
1 network cable Shielded Twisted Pair (STP) cable recommended.
1 RJ45 connector

1 Phillips screw driver
1 flathead screw driver
1 small (2mm) flathead screw driver
1 RJ45 crimp tool See note on RJ 45 connector above

Note that the AXIS T92A00 Power supply is pre-installed.
Note that the cable is pre-installed.

If using a bracket with an external cable channel, the RJ45
connector is attached after the cable has been pulled through
the cable gland

AXIS T92A00 Installation Guide Page 5

2

A

B

A

cables

cables

Wall bracket (internal cable channel)

Wall bracket (external cabling)

rubber gasket

cables

A

B

B

Install the bracket

Install the mount for AXIS T92A00 on a wall ceiling or pole and make sure that the screws and
plugs are appropriate for the material (e.g. wood, metal, sheet rock, stone). Check if the wall bracket
has an internal cable channel or if the cabling is external. Select the corresponding
description below and install the wall bracket in the intended position.

Alt
Wall bracket with internal cable channel

1. Install the wall bracket/holder on a wall, ceiling or pole using the appropriate screws for the
weight of the housing and the material.

2. Attach the rubber gasket and make holes for the cables.

3. Pull a sufficient length of the cables through for the housing and camera (approximately
50cm).

ENGLISH

4. Proceed to “Install the camera in the housing” on page 6.

Alt
Wall bracket with external cabling

1. Install the cables and wall bracket/holder on a wall, ceiling or pole. To comply with the
IP66-rated design of AXIS T92A10, it is necessary to use appropriate conduits to protect the
cables.

2. Proceed to “Install the camera in the housing” on page 6.

Note:

Please visit the Axis web site at www.axis.com for a comprehensive list of available brackets and
accessories.

Page 6 AXIS T92A00 Installation Guide

3

Positioning
screws for
holder

Heater
positioned here

Clear plastic spacer

Rectangular
spacer(s)

Holder

Axis Network
Camera

Flathead screw

FIG.1

FIG.2

Install the camera in the housing

AXIS T92A00 comes with a pre-installed power supply.

1. The housing is shipped with 3 black plastic spacers. Use one, two or three spacers between the
camera and holder and make sure that the camera lens is positioned more than 2mm above the
heater and that the cables are not in contact with the heater:

• AXIS P1311 - 1 spacer

• AXIS Q1755 - 1 spacer

• AXIS 210/210A - 2 spacers

• AXIS 211/211A/211M/211W - 2 spacers

• AXIS 221/223M - 1 spacer

2. Secure the camera, spacer(s) and holder with one of the three screws (flathead) and clear
plastic spacer (fig.1).

3. Fit the slots on the holder to the positioning screws (fig.2).

4. The camera should be positioned so the lens is 1-2mm from the housing window. Slide the
holder to a suitable position and tighten the positioning screws when satisfied.

5. Proceed to “Connect the power cable to the camera” on page 7.

AXIS T92A00 Installation Guide Page 7

4

FIG.3

+

GND

Power to
camera

+ GND

RS-232

RESET

NETWORK / POWER

POWER

PWR

NET

ACAC

DC+

GND

12345678910

GND +

+ GND

GND

+

GND

+

GND

+

Connect the power cable to the camera

1. Using the small flathead screw
driver, loosen the screws in the
Power to camera connector on
the connector board (fig.3).

2. Insert the red (+) and black (GND)
wires in the connector and
tighten the screws to secure the
wires.

3. Connect the wires to the green terminal connector on the Axis network camera (fig.4).

4. Proceed to “Route the cables to the housing” on page 8.

The camera models have different terminal connectors. Be sure to follow the correct description

Note:

for the installed camera.

FIG. 4

AXIS 211/211A/211M/211W AXIS 221

ENGLISH

AXIS 210/210A AXIS 223M

AXIS Q1755 AXIS P1311

Page 8 AXIS T92A00 Installation Guide

5

A

B

Ring

Cable gland

Cable(s)

FIG.5

Red/black power cable

+ / GND Wire Connector board Camera

+ Red DC Power (+) Camera DC Power (+)
GND Black GND Camera (GND)

Route the cables to the housing

The following instructions describe the installation of the housing on a bracket. Check the bracket
and select the appropriate description below:

Alt. Cables routed through the wall bracket (internal cable channel)

The cable glands are not needed if the cables are routed through the wall bracket.

1. Route the cables through the holes on the underside of the housing.

2. Attach AXIS T92A00 to the wall bracket using the supplied screws.

3. Connect the network cable to the network connector on the camera.

4. If applicable, connect the I/O cables to the connectors as described in the installation guide
supplied with the camera.

5. Proceed to “Connect the power cable to the housing 100-240V AC power cable to AXIS T92A00”
on page 9.

Alt. Cables routed through cable glands (external cabling)

1. Attach AXIS T92A00 to the wall bracket using the supplied screws.

1. Remove the ring and blind plug from the
cable gland.

2. Pull the cable(s) through the ring and through
the cable gland. Discard the blindplug (fig.5).

3. Pull the cable(s) through one of the holes on
the underside of the housing.

4. Insert the cable gland and use the supplied
hexagonal screw nuts and rubber washers to secure it.

5. Repeat for each cable gland; unused cable glands are used to seal unused holes (be sure to
retain the blind plugs).

6. Use the crimp tool to attach the RJ45 network connector to the network cable.

7. Connect the network cable to the network connector on the camera.

8. If applicable, connect the I/O cables to the connectors as described in the installation guide
supplied with the camera.

9. Proceed to “Connect the power cable to the housing 100-240V AC power cable to AXIS T92A00”
on page 9.

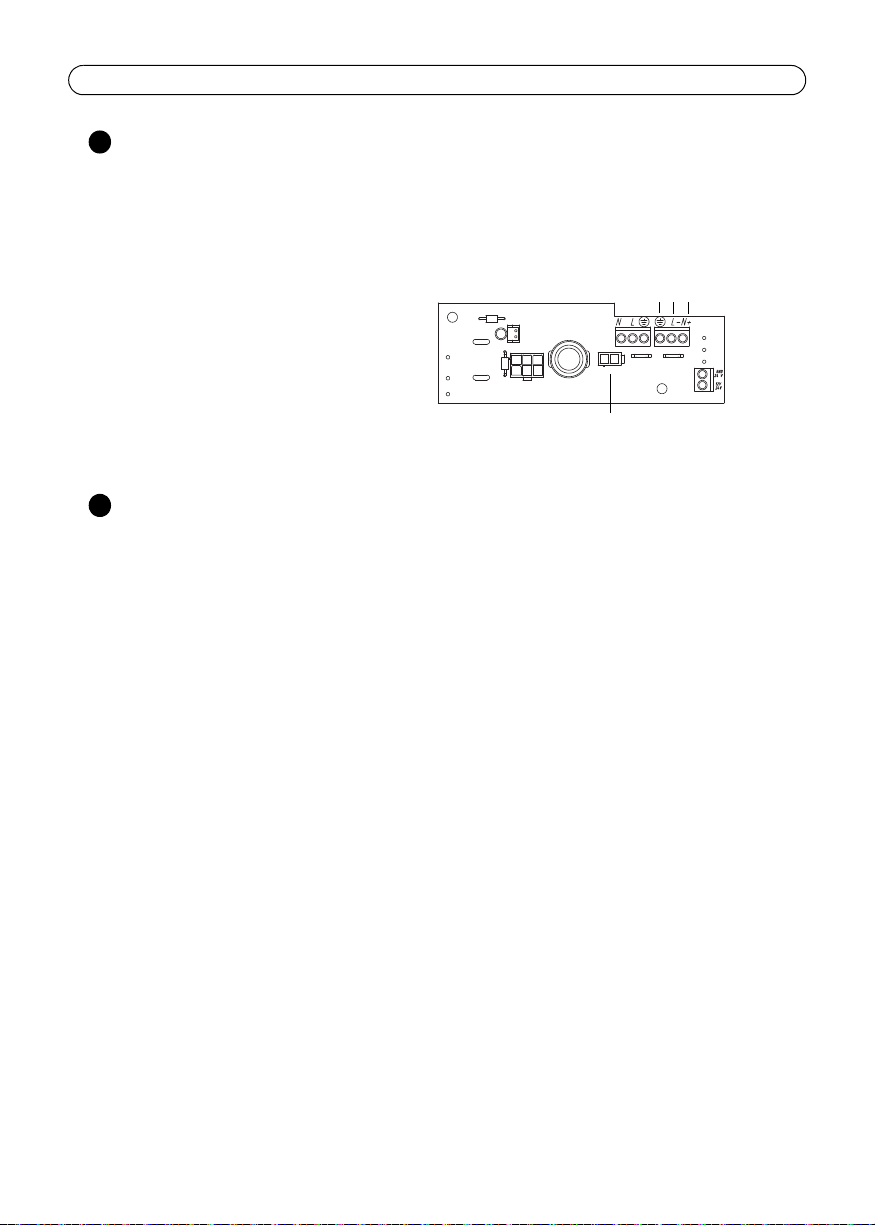

AXIS T92A00 Installation Guide Page 9

6

Power in (100-240V AC)

GND L- N+

Heater connector

FIG.6

7

Connect the power cable to the housing

100-240V AC power cable to AXIS T92A00

Warning! High voltage - the electrical connection should be made by an authorized electrician.

Please observe relevant national and local regulations for the installation.

1. Using the small flathead screw driver, loosen the
screws in the Power in connector on the
connector board (fig.6).

2. Insert the (L-) (N+) and GND wires in the
connector and tighten the screws to secure the
wires.

3. Do not apply power until the installation is
complete and all wires and cables have been
connected.

4. Proceed to “Complete the installation” on page 9.

Complete the installation

1. Check that all cables and wires in the housing are properly connected.

2. Connect the AC mains power cable and check that the LEDs on the camera light up according
to the description in the Installation Guide.

3. Follow the instructions in the Installation Guide to install the camera on the network.

4. Once the installation is complete and the camera focus has been set, close the lid and tighten
the screws to lock the housing using the supplied hexagonal key.

5. The installation is now complete.

ENGLISH

The Axis network camera installation guide is shipped with the camera or available from the Axis

Note:

web site at www.axis.com

Page 10 AXIS T92A00 Installation Guide

yellow/green cables
and holders

power supply

Power supply
brackets

Connector

Power supply
connector

FIG.7

Additional information on replacing the power supply

Note: The power supply is pre-installed in the AXIS T92A00 housing.

1. Remove the screws holding the yellow/green cables.

2. Attach the power supply brackets loosely, using the supplied screws.

3. Slide the power supply in place and tighten the screws making sure that the yellow/green
cables are still attached.

4. Connect the power supply connector (fig.7).

AXIS T92A00 Guide d'installation Page 11

Boîtier du dôme AXIS T92A00

Suivez ces instructions pour mener à bien l'installation de l’Boîtier du dôme AXIS T92A00 et de la
caméra réseau Axis :

1. « Contenu de l'emballage » à la page 12

2. « Installation du support » à la page 14

3. « Installation de la caméra dans le boîtier » à la page 15

4. « Connectez l'alimentation à la caméra. » à la page 16

5. « Acheminement des câbles vers le boîtier » à la page 17

6. « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18

7. « Fin de l'installation » à la page 18

FRAN

Warning!

Haute tension : le raccordement électrique doit être effectué par un électricien pro­fessionnel. Respectez les réglementations nationales et locales lors de l'installation.

Caméras réseau Axis

Les modèles de caméras pris en charge sont les suivants :

Modèle de caméra : Commentaire :

• AXIS P1311

• AXIS Q1755

•AXIS 210

• AXIS 210A

•AXIS 211

• AXIS 211A

• AXIS 211M

• AXIS 211W

•AXIS 221

• AXIS 223M

Note:

Avant de commencer, vérifiez que l'emballage du boîtier AXIS T92A00 contient le câble d'alimen­tation et autres câbles, ainsi que les outils et la documentation.
Reportez-vous à la « Contenu de l'emballage » à la page 12.

En extérieur/intérieur, antenne externe nécessaire, consultez le site
www.axis.com

Ç
AIS

Page 12 AXIS T92A00 Guide d'installation

1

Contenu de l'emballage

Sachet 1 3 cales d'espacement rectangulaires

2petits presse-étoupe
1 grand presse-étoupe
1 clé hexagonale

Sachet 2

Sachet 3

Alimentation AXIS T92A00*

Caméra réseau Axis*

Support, câbles et connecteur (non inclus)

1 grand écrou de vis hexagonal

2 petits écrous de vis

hexagonaux

2 vis à tête hexagonale à calotte

2 vis cruciformes

2 rondelles

1 cale d'espacement en

plastique transparent

1 grande rondelle noire

2 petites rondelles noires
3 vis à tête plate (3 longueurs différentes)

1 alimentation AXIS T92A00 - référence 0217-241
1 câble (rouge/noir)

AXIS P1311, AXIS Q1755, AXIS 223M, AXIS 221, AXIS 211/211A/211M/211W, AXIS 210/210A

guide d'installation papier Instructions pour l'installation de la caméra sur le réseau

1 support mural* Consultez le site www.axis.com pour obtenir la liste des

1 câble d'alimentation secteur câble d'alimentation 100-240V CA
1 câble de réseau Il est recommandé d'utiliser un câble à paires torsadées blindé
1connecteur RJ45

supports et accessoires disponibles.

(STP).
Si vous utilisez un support possédant un chemin de câbles
externe, le connecteur RJ45 doit être fixé après avoir passé le
câble dans le presse-étoupe.

AXIS T92A00 Guide d'installation Page 13

Outils (non inclus)

1 tournevis à pointe cruciforme
1 tournevis à pointe plate
1 petit tournevis à pointe plate (2 mm)
1 outil de sertissage RJ45 Reportez-vous à la remarque ci-dessus concernant le

connecteur RJ45.

* Éléments vendus séparément ou inclus dans le kit. Pour plus d'informations, reportez-vous à la liste des
accessoires sur le site www.axis.com.

FRAN

Ç
AIS

Page 14 AXIS T92A00 Guide d'installation

2

A

B

A

B

Câbles

Câbles

Support mural (chemin de câbles interne)

Support mural (câblage externe)

Joint en caoutchouc

Câbles

A

B

Installation du support

Installez le support du boîtier AXIS T92A00 sur un mur, au plafond ou sur un poteau. Vérifiez que les
vis et les chevilles sont adaptées au matériau (ex : bois, métal, plaque de plâtre, pierre). Vérifiez que
le support mural possède un chemin de câbles interne ou que les câbles sont acheminés
séparément. Sélectionnez la description correspondante et installez le support mural dans la
position voulue.

Alternative
Support mural avec chemin de câbles interne

1. Installez le support mural sur un mur, au plafond ou sur un poteau, en utilisant les vis adaptées
au matériau et au poids du boîtier.

2. Fixez le joint en caoutchouc et faites des trous pour le passage des câbles.

3. Faites-y passer une longueur de câble suffisante pour le boîtier et la caméra (environ 50 cm).

Alternative
Support mural avec câblage externe

Installez les câbles et le support mural sur un mur, au plafond ou sur un poteau. Pour respecter
l'indice de protection IP66 du boîtier AXIS T92A00, veillez à utiliser les conduits appropriés pour
protéger les câbles..

Note: Consultez le site Web d'Axis (www.axis.com) pour obtenir la liste complète des supports et
accessoires disponibles.

AXIS T92A00 Guide d'installation Page 15

3

Vis de positionnement

pour le support

Réchauffeur
positionné à cet endroit

Cale d'espacement

Cales d'espacement
rectangulaires

Support

Réseau Axis
Caméra

Vis à tête plate

FIG. 1

FIG. 2

en plastique transparent

Installation de la caméra dans le boîtier

1. Le boîtier est livré avec 3 cales d'espacement en plastique noir. Placez une, deux ou trois cales
entre la caméra et le support. Vérifiez que l'objectif de la caméra se trouve à plus de 2 mm au­dessus du réchauffeur et que les câbles ne sont pas en contact avec ce dernier :

• AXIS P1311 - 1 cale d'espacement

• AXIS Q1755 - 1 cale d'espacement

• AXIS 221/223M - 1 cale d'espacement

• AXIS 211/211A/211M/211W - 2 cales d'espacement

• AXIS 210/210A - 2 cales d'espacement

2. Fixez la caméra, les cales d'espacement et le support à l'aide d'une des trois vis (à tête plate) et
de la cale d'espacement en plastique transparent (fig. 1).

3. Ajustez les trous du support aux vis de réglage (fig.2).

4. La caméra doit être positionnée de telle sorte que l'objectif se trouve à 1-2 mm de la fenêtre du
boîtier. Faites glisser le support dans la position souhaitée et serrez les vis de réglage après
avoir fait votre choix.

FRAN

Ç
AIS

Page 16 AXIS T92A00 Guide d'installation

4

Connexion de l'alimentation à
la caméra

Mise à la terre (GND)

+

FIG. 3

+ GND

RS-232

RESET

NETWORK / POWER

POWER

PWR

NET

ACAC

DC+

GND

12345678910

GND +

+ GND

GND

+

GND

+

GND

+

Connectez l'alimentation à la caméra.

1. À l'aide du petit tournevis à tête plate, desserrez les vis du connecteur reliant l'alimentation à
la caméra sur le panneau du connecteur (fig. 3).

2. Insérez les fils
rouge (+) et noir
(mise à la terre)
dans le
connecteur et
serrez les vis pour
maintenir les fils.

3. Branchez les fils
sur le connecteur pour terminaux vert de la caméra réseau Axis (fig. 4).

Les connecteurs pour terminaux diffèrent selon le modèle de caméra. Suivez bien la description

Note:

correspondant à la caméra installée.

FIG. 4

AXIS 211/211A/211M/211W AXIS 221

AXIS 210/210A AXIS 223M

AXIS Q1755 AXIS P1311

AXIS T92A00 Guide d'installation Page 17

5AB

Bague

Presse-étoupe

Câble(s)

FIG. 5

Câble d'alimentation rouge/noir

+ / Mise à la terre (GND) Fil Panneau du connecteur Caméra

+ Rouge Alimentation CC (+) Alimentation caméra CC

(+)

Mise à la terre (GND) Noir Mise à la terre (GND) Caméra (mise à la terre)

Acheminement des câbles vers le boîtier

Les instructions suivantes décrivent l'installation du boîtier sur un support possédant un chemin de
câbles interne (alternative A) ou un câblage externe (alternative B). Vérifiez le support et
sélectionnez la description correspondante :

Alternative
Câbles acheminés à travers le support mural (chemin de câbles interne)

Les presse-étoupe ne sont pas nécessaires si les câbles sont acheminés à travers le support mural.

1. Faites passer les câbles dans les trous situés sous le boîtier.

2. Passez à « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18.

Alternative
Câbles acheminés à travers des presse-étoupe (câblage externe)

1. Retirez la bague et la cheville aveugle du
presse-étoupe.

2. Passez les câbles à travers la bague et le
presse-étoupe. Enlevez la cheville aveugle
(fig. 5).

3. Faites passer les câbles dans l'un des trous
situés sous le boîtier.

4. Insérez le presse-étoupe et fixez-le à l'aide des écrous de vis hexagonaux et des rondelles en
caoutchouc fournis.

5. Répétez cette opération pour tous les presse-étoupe. Les presse-étoupe non utilisés serviront à
refermer les trous vides (veillez à conserver les chevilles aveugles).

6. Utilisez l'outil de sertissage pour fixer le connecteur de réseau RJ45 au câble de réseau.

7. Passez à « Connectez le câble d'alimentation CA 100-240V au boîtier. » à la page 18.

FRAN

Ç
AIS

Page 18 AXIS T92A00 Guide d'installation

6

Alimentation (100-240V CA)

Mise à la terre (GND) - +

Connecteur du réchauffeur

FIG. 6

7

Connectez le câble d'alimentation CA 100-240V au boîtier.

Warning! Haute tension : le raccordement électrique doit être effectué par un électricien pro-

fessionnel. Respectez les réglementations nationales et locales lors de l'installation.

1. À l'aide du petit tournevis à tête plate,
desserrez les vis du connecteur
d'alimentation sur le panneau du
connecteur (fig. 6).

2. Insérez les fils (+), (-) et de mise à la terre
(GND) dans le connecteur et fixez-les en
serrant les vis.

3. Ne jamais mettre l'appareil sous tension
avant que l'installation ne soit terminée et que tous les fils et câbles aient été branchés.

Fin de l'installation

1. Vérifiez que tous les câbles et fils du boîtier ont été correctement branchés.

2. Branchez le câble d'alimentation secteur CA et vérifiez que les voyants DEL de la caméra
s'allument conformément à la description du Guide d'installation.

3. Suivez les instructions du Guide d'installation pour installer la caméra sur le réseau.

4. Une fois l'installation terminée et l'objectif de la caméra réglé, mettez le couvercle en place et
serrez les vis à l'aide de la clé hexagonale fournie pour fermer le boîtier.

5. L'installation est terminée.

Le guide d'installation de la caméra réseau Axis est livré avec la caméra ou est disponible sur le

Note:

site Web d'Axis (www.axis.com).

AXIS T92A00 Guide d'installation Page 19

Câbles jaunes/verts
et supports

Alimentation

Connecteur
supports

Connecteur

électrique

Connecteur
d'alimentation électrique

FIG. 7

Installation de l'alimentation électrique dans le boîtier

1. Retirez les vis maintenant les câbles jaunes/verts.

2. Fixez les supports de l'alimentation sans serrer, à l'aide des vis fournies.

3. Positionnez l'alimentation électrique en la faisant glisser et serrez les vis. Vérifiez que les câbles
jaunes/verts sont toujours fixés.

4. Branchez le connecteur d'alimentation électrique (fig. 7).

FRAN

Ç
AIS

AXIS T92A00 Installationsanleitung Seite 21

AXIS T92A00 Kuppelgehäuse

Folgen Sie den nachstehenden Anweisungen, um die Installation des AXIS T92A00-Gehäuses und
der Axis-Netzwerkkamera abzuschließen.

1. “Lieferumfang” auf Seite 22

2. “Halterung montieren” auf Seite 24

3. “Kamera im Gehäuse montieren” auf Seite 25

4. “Stromkabel an die Kamera anschließen” auf Seite 26

5. “Kabel zum Gehäuse verlegen” auf Seite 27

6. “100-240 V-Wechselstromkabel am Gehäuse anbringen” auf Seite 28

7. “Installation abschließen” auf Seite 28

Warning! Hochspannung: Elektroarbeiten müssen von einem ausgebildeten Elektriker aus-

geführt werden. Beachten Sie bei der Montage die geltenden regionalen und nation­alen Gesetze und Richtlinien.

Axis-Netzwerkkameras

Folgende Kameramodelle werden unterstützt:

Kameramodell: Anmerkung:

• AXIS P1311

• AXIS Q1755

•AXIS 210

• AXIS 210A

•AXIS 211

• AXIS 211A

• AXIS 211M

• AXIS 211W

•AXIS 221

• AXIS 223M

Note:

Stellen Sie vor der Installation sicher, dass der Lieferumfang des AXIS T92A00-Gehäuses vollstän­dig ist und das Netzteil sowie die notwendigen Kabel, Werkzeuge und Dokumentationen verfüg­bar sind.
Siehe “Lieferumfang” auf Seite 22.

- Verwendung in Innenräumen und Außenbereichen, externe Antenne
notwendig (siehe www.axis.com)

DEUTSCH

Seite 22 AXIS T92A00 Installationsanleitung

1

Lieferumfang

AXIS T92A00-Gehäuse

Beutel 1:

3 rechteckige Abstandshalter

2 kleine Kabelmuffen

1 große Kabelmuffe

1 Inbusschlüssel

Beutel 2:

1 große Sechskantmutter

2 kleine Sechskantmuttern

2 Sechskantschrauben

2 Kreuzschlitzschrauben

2 Unterlegscheiben

1 durchsichtiger

Abstandshalter aus
Kunststoff

Beutel 3:

1 große schwarze

Unterlegscheibe

2 kleine schwarze

Unterlegscheiben

3 Flachkopfschrauben (3 verschiedene Längen)

AXIS T92A00-Netzteil*

1 AXIS T92A00-Netzteil Artikelnummer: 0217-241

1Kabel (rot/schwarz)

Axis-Netzwerkkamera*

AXIS P1311, AXIS Q1755, AXIS 210/210A, AXIS 211/211A/211M/211W, AXIS 221, AXIS 223M

gedruckte
Installationsanleitung

Anweisungen zur Installation der Kamera in einem Netzwerk

AXIS T92A00 Installationsanleitung Seite 23

1

Lieferumfang

AXIS T92A00-Gehäuse

Beutel 1:

Halterung, Kabel und Anschluss (nicht enthalten)

Wandhalterung* Informationen zu verfügbaren Halterungen und Zubehörteilen

1

Stromversorgungskabel Stromkabel für 100-240 V Wechselspannung

1

Netzwerkkabel Die Verwendung eines geschirmten Twisted Pair-Kabels wird

1

RJ45-Anschluss

1

Werkzeuge (nicht enthalten)

Kreuzschlitzschraubendreher

1

Flachkopfschraubendreher

1

kleiner Flachkopfschraubendreher (2 mm)

1

RJ45-Crimpzange Siehe obigen Hinweis zum RJ45-Anschluss

1

* Wird einzeln oder im Set verkauft (siehe Zubehörliste unter www.axis.com)

finden Sie unter www.axis.com.

empfohlen.
Wenn Sie die Halterung mit einem externen Kabelschacht
verwenden, wird der RJ45-Anschluss erst angebracht, wenn das
Kabel durch die Kabelmuffe gezogen wurde.

DEUTSCH

Seite 24 AXIS T92A00 Installationsanleitung

2

A

B

A

B

Kabel

Kabel

A - Wandhalterung (interner Kabelschacht)

B - Wandhalterung (externe

Gummidichtungsring

Kabel

Verkabelung)

Halterung montieren

Montieren Sie die Halterung für das AXIS T92A00-Gehäuse an einer Wand, einer Decke oder einem
Mast. Stellen Sie sicher, dass Sie für das Material (z. B. Holz, Metall, Gipskarton, Stein) die
geeigneten Schrauben und Dübel verwenden. Überprüfen Sie, ob die Wandhalterung einen
internen Kabelschacht hat oder die Kabel einzeln verlegt werden. Wählen Sie unten die
entsprechende Beschreibung aus und montieren Sie die Wandhalterung an der vorgesehenen Stelle.

Alternative
Wandhalterung mit internem Kabelschacht

1. Montieren Sie die Wandhalterung an einer Wand, einer Decke oder einem Mast. Verwenden Sie
dabei Schrauben, die für das Gewicht des Gehäuses und das Material geeignet sind.

2. Bringen Sie den Gummidichtungsring an und bohren Sie Löcher für die Kabel.

3. Ziehen Sie das Kabel ausreichend durch das Gehäuse und die Kamera hindurch (etwa 50 cm).

Alternative
Wandhalterung mit externer Verkabelung

Befestigen Sie die Kabel und die Wandhalterung an einer Wand, einer Decke oder einem Mast. Um
bei der Nutzung des AXIS T92A00-Gehäuses die Schutzklasse IP66 einzuhalten, müssen für den
Schutz der Kabel geeignete Kabelführungen verwendet werden..

Note: Eine umfassende Liste aller Halterungen und Zubehörteile finden Sie auf der Website von
Axis unter www.axis.com.

AXIS T92A00 Installationsanleitung Seite 25

3

Positionierungs­schrauben für
Halterung

Heizelement
befindet sich hier

Durchsichtiger Abstandshalter

Rechteckige(r)
Abstandshalter

Halterung

Axis-Netzwerk­kamera

Flachkopfschraube

Abb. 1

Abb. 2

aus Kunststoff

Kamera im Gehäuse montieren

1. Das Gehäuse wird zusammen mit 3 schwarzen Abstandshaltern aus Kunststoff geliefert. Setzen
Sie einen, zwei oder drei Abstandshalter zwischen Kamera und Halterung ein. Stellen Sie
außerdem sicher, dass sich die Kameralinse mehr als 2 mm über dem Heizelement befindet und
die Kabel das Heizelement nicht berühren.

• AXIS P1311 - 1 Abstandshalter

• AXIS Q1755 - 1 Abstandshalter

• AXIS 210/210A - 2 Abstandshalter

• AXIS 211/211A/211M/211W - 2 Abstandshalter

• AXIS 221/223M - 1 Abstandshalter

2. Sichern Sie die Kamera, die Abstandshalter und die Halterung mit einer der drei
Flachkopfschrauben und dem durchsichtigen Abstandshalter aus Kunststoff (Abb. 2).

3. Setzen Sie die Schlitze der Halterung auf die Positionierungsschrauben (Abb. 3).

4. Die Kamera sollte so ausgerichtet sein, dass die Linse 1-2 mm hinter dem Gehäusefenster sitzt.
Richten Sie die Halterung in eine geeignete Position aus und ziehen Sie die
Positionierungsschrauben fest.

DEUTSCH

Seite 26 AXIS T92A00 Installationsanleitung

4

Stromanschluss
der Kamera

Masse

+

Abb. 3

+ GND

RS-232

RESET

NETWORK / POWER

POWER

PWR

NET

ACAC

DC+

GND

12345678910

GND +

+ GND

GND

+

GND

+

GND

+

Stromkabel an die Kamera anschließen

1. Lösen Sie mit dem kleinen Flachkopfschraubendreher die Flachkopfschrauben am
Stromanschluss der Kamera auf der Anschlussplatine (Abb. 4).

2. Setzen Sie die roten (+) und
schwarzen (Masse) Drähte in den
Anschluss ein und ziehen Sie
zum Sichern der Drähte die
Schrauben fest.

3. Verbinden Sie die Drähte mit
dem grünen Anschluss an der
Axis-Netzwerkkamera (Abb. 5).

Die Kameramodelle besitzen unterschiedliche Anschlüsse. Achten Sie darauf, dass Sie der korrek-

Note:

ten Beschreibung für Ihr Modell folgen.

FIG. 4

AXIS 211/211A/211M/211W AXIS 221

AXIS 210/210A AXIS 223M

AXIS Q1755 AXIS P1311

AXIS T92A00 Installationsanleitung Seite 27

5AB

Ring

Kabelmuffe

Kabel

Abb. 5

Rotes/schwarzes Stromkabel

+ / Masse Draht Anschlussplatine Kamera

+ Rot Gleichspannung (+) Kamera-Gleichspannung (+)

Masse Schwarz Masse Kamera (Masse)

Kabel zum Gehäuse verlegen

Die folgenden Anweisungen beschreiben die Montage des Gehäuses auf einer Halterung mit einem
internen Kabelschacht (Alternative A) oder mit einem externen Kabel (Alternative B). Prüfen Sie,
über welche Halterung Sie verfügen, und wählen Sie die passende Beschreibung aus.

Alternative
Kabel durch die Wandhalterung verlegen (interner Kabelschacht)

Die Kabelmuffen werden nicht benötigt, wenn die Kabel durch die Wandhalterung verlegt werden.

1. Ziehen Sie die Kabel durch die Löcher an der Unterseite des Gehäuses.

2. Fahren Sie mit dem Abschnitt “100-240 V-Wechselstromkabel am Gehäuse anbringen” auf
Seite 28 fort.

Alternative
Kabel durch Kabelmuffen verlegen (externe Verkabelung)

1. Entfernen Sie den Ring und den Blindstopfen
von der Kabelmuffe.

2. Ziehen Sie die Kabel durch den Ring und die
Kabelmuffe. Legen Sie den Blindstopfen
beiseite (Abb. 6).

3. Ziehen Sie die Kabel durch eines der Löcher
auf der Unterseite des Gehäuses.

4. Setzen Sie die Kabelmuffe ein und sichern Sie sie mit den Sechskantmuttern und
Gummiunterlegscheiben.

5. Wiederholen Sie den Vorgang für jede Kabelmuffe. Nicht verwendete Kabelmuffen werden zum
Abdichten der freien Löcher eingesetzt (bewahren Sie die Blindstopfen auf).

6. Befestigen Sie mit der Crimpzange den RJ45-Netzwerkanschluss am Netzwerkkabel.

7. Fahren Sie mit dem Abschnitt “100-240 V-Wechselstromkabel am Gehäuse anbringen” auf
Seite 28 fort.

DEUTSCH

Seite 28 AXIS T92A00 Installationsanleitung

6

Eingangsspannung

Masse - +

Heizanschluss

Abb. 6

(100-240 V Wechselspannung)

7

100-240 V-Wechselstromkabel am Gehäuse anbringen

Warning! Hochspannung: Elektroarbeiten müssen von einem ausgebildeten Elektriker aus-

geführt werden. Beachten Sie bei der Montage die geltenden regionalen und nation­alen Gesetze und Richtlinien.

1. Lösen Sie mit dem kleinen
Flachkopfschraubendreher
die Flachkopfschrauben am
Stromeingang auf der
Anschlussplatine (Abb. 6).

2. Setzen Sie die Drähte für (+),
(-) und Masse in den
Anschluss ein und ziehen Sie
zum Sichern der Drähte die
Schrauben fest.

3. Schalten Sie auf keinen Fall
den Strom vor Abschluss der Montage ein. Es müssen alle Drähte und Kabel verbunden sein.

Installation abschließen

1. Überprüfen Sie, dass alle Kabel und Drähte ordnungsgemäß im und am Gehäuse angebracht
sind.

2. Schließen Sie das Stromkabel an und prüfen Sie, ob die LEDs an der Kamera entsprechend der
Beschreibung in der Installationsanleitung aufleuchten.

3. Folgen Sie den Anweisungen in der Installationsanleitung, um die Kamera im Netzwerk zu
installieren.

4. Wenn die Installation abgeschlossen ist und die Kamera richtig eingestellt wurde, schließen Sie
die Gehäuseklappe und ziehen Sie die Schrauben an der Klappe mit dem mitgelieferten
Inbusschlüssel fest.

5. Die Installation ist damit abgeschlossen.

Die Installationsanleitung der Axis-Netzwerkkamera wird zusammen mit der Kamera geliefert. Sie

Note:

ist aber auch auf der Website von Axis unter www.axis.com erhältlich.

AXIS T92A00 Installationsanleitung Seite 29

Gelb-grüne Kabel
und Halterungen

Netzteil

Netzteil-

halterungen

Anschluss

Netzteil­anschluss

Abb. 7

Netzteil im Gehäuse befestigen

1. Entfernen Sie die Schrauben, die die gelb-grünen Kabel festhalten.

2. Befestigen Sie mit den mitgelieferten Schrauben die Halterungen des Netzteils nur leicht.

3. Schieben Sie das Netzteil an die richtige Position und ziehen Sie die Schrauben fest. Achten Sie
darauf, dass die gelb-grünen Kabel befestigt bleiben.

4. Stecken Sie den Anschluss des Netzteils an (Abb. 7).

DEUTSCH

Guida all'installazione AXIS T92A00 Pagina 31

Allogiamento AXIS T92A00

Per completare l'installazione della videocamera di rete Axis e dell'alloggiamento AXIS T92A00,
seguire i passaggi riportati di seguito:

1. “Contenuto della confezione” a pagina 32

2. “Installazione del supporto” a pagina 34

3. “Installazione della videocamera nell'alloggiamento” a pagina 35

4. “Connessione dell'alimentazione alla videocamera” a pagina 36

5. “Inserimento dei cavi nell'alloggiamento” a pagina 37

6. “Collegare l'alimentatore CA 100-240 V all'alloggiamento” a pagina 38

7. “Completamento dell'installazione” a pagina 38

Warning! Alta tensione: le connessioni relative al circuito elettrico devono essere eseguite da

un tecnico autorizzato. Durante l'installazione, tenere presente le disposizioni locali e
nazionali pertinenti.

Videocamere di rete Axis

Sono supportati i seguenti modelli di videocamere:

Modello di
videocamera:

• AXIS P1311

• AXIS Q1755

• AXIS 210

• AXIS 210A

• AXIS 211

• AXIS 211A

• AXIS 211M

• AXIS 211W

• AXIS 221

• AXIS 223M

Prima di iniziare, verificare che siano disponibili il contenuto della confezione dell'alloggiamento

Note:

AXIS T92A00, l'alimentatore e i cavi necessari, gli utensili e la documentazione.
Vedere “Contenuto della confezione” a pagina 32.

Commento:

Per esterni/interni; è necessaria un'antenna esterna. Consultare il sito Web
www.axis.com

ITALIANO

Pagina 32 Guida all'installazione AXIS T92A00

1

Contenuto della confezione

AXIS T92A00

Sacchetto n. 1:

3

2

1

1

Sacchetto n. 2:

1

2

2

2

distanziatori rettangolari

pressacavi piccoli

pressacavi grande

chiave a brugola

bullone esagonale grande

bulloni esagonali piccoli

cappucci per viti
esagonali

viti Phillips

2

1

Sacchetto n. 3:

1

2

3

Alimentatore AXIS T92A00

1

1

Videocamera di rete Axis*

Supporti, cavi e connettori (non inclusi)

1

guarnizioni

distanziatore in plastica
trasparente

guarnizione nera grande

guarnizioni nere piccole

viti a testa piana (di 3 lunghezze differenti)

Alimentatore AXIS
T92A00

cavo (rosso e nero)

AXIS P1311, AXIS Q1755, AXIS 210/210A, AXIS 211/211A/211M/211W, AXIS 221, AXIS
223M

guida all'installazione Istruzioni per l'installazione della videocamera in rete

supporto a parete* Per conoscere i supporti e gli accessori disponibili, consultare il

N. parte 0217-241

sito Web www.axis.com.

Guida all'installazione AXIS T92A00 Pagina 33

1

Contenuto della confezione

AXIS T92A00

Sacchetto n. 1:

1

1

1

Utensili (non inclusi)

1

1

1

1

* Venduto separatamente o incluso in kit. Per i dettagli sull'elenco degli accessori, consultare il sito Web
www.axis.com

cavo di alimentazione
principale

cavo di rete Si consiglia l'utilizzo di un cavo STP (Shielded Twisted Pair).

connettore RJ45

Cacciavite Phillips

Cacciavite piano

cacciavite piano piccolo (2 mm)

crimpatrice RJ45 Vedere le note precedenti sul connettore RJ45

cavo di alimentazione CA 100-240 V

Se si utilizza un supporto con canalizzazione esterna, è
necessario collegare il connettore RJ45 dopo aver passato il
cavo nel pressacavi.

ITALIANO

Pagina 34 Guida all'installazione AXIS T92A00

2

A

B

A

B

cavi

cavi

A - Supporto a parete (canalina interna)

B - Supporto a parete

guarnizione in gomma

cavi

(cablaggio esterno)

Installazione del supporto

Installare il supporto per l'alloggiamento AXIS T92A00 per il montaggio a parete, a soffitto o su palo
ed accertarsi che le viti e i tasselli siano adeguati al materiale (ad esempio legno, metallo,
cartongesso, pietra). Verificare se il supporto a parete è dotato di una canalina interna o se i
cavi vengono fatti passare separatamente. Selezionare la descrizione corrispondente tra quelle
riportate di seguito e installare il supporto a parete nella posizione desiderata.

Tipologia
Supporto a parete con canalina interna

1. Installare il supporto/sostegno a parete, a soffitto o su palo utilizzando le viti appropriate al
peso dell'alloggiamento e al materiale.

2. Applicare la guarnizione in gomma e praticare i fori per i cavi.

3. Inserire i cavi per una lunghezza sufficiente per l'alloggiamento e la videocamera (circa 50 cm).

Tipologia
Supporto a parete con cablaggio esterno

Installare i cavi e il sostegno/supporto a parete, a soffitto o su palo. Per garantire la conformità IP66
dell'alloggiamento AXIS T92A00, è necessario utilizzare guaine appropriate per proteggere i cavi.

Note: Per l'elenco completo dei supporti e degli accessori disponibili, visitare il sito Web
www.axis.com.

Guida all'installazione AXIS T92A00 Pagina 35

3

Posizionamento
viti per
il supporto

Collocazione
del riscaldatore

Distanziatore in

Distanziatori
rettangolari

Supporto

Videocamera di rete
Axis

Vite a testa piana

FIG. 1

FIG. 2

plastica trasparente

Installazione della videocamera nell'alloggiamento

1. L'alloggiamento è dotato di 3 distanziatori in plastica nera. Adoperare uno, due o tre
distanziatori tra la videocamera e il supporto e accertarsi che l'obiettivo della videocamera sia
collocato almeno 2 mm al di sopra del riscaldatore e che i cavi non vi entrino in contatto:

• AXIS P1311 - 1 distanziatore

• AXIS Q1755 - 1 distanziatore

• AXIS 210/210A - 2 distanziatori

• AXIS 211/211A/211M/211W - 2 distanziatori

• AXIS 221/223M - 1 distanziatore

2. Assicurare la videocamera, gli spaziatori e il supporto con una delle tre viti (a testa piana) e il
distanziatore in plastica trasparente (fig. 2).

3. Far corrispondere i fori del supporto al posizionamento delle viti (fig. 2).

4. Posizionare la videocamera in modo che la distanza tra l'obiettivo e la finestra
dell'alloggiamento sia pari a 1-2 mm. Collocare il supporto in una posizione adeguata e serrare
le viti.

ITALIANO

Pagina 36 Guida all'installazione AXIS T92A00

4

Alimentazione della
videocamera

GND (Terra)

+

FIG. 3

+ GND

RS-232

RESET

NETWORK / POWER

POWER

PWR

NET

ACAC

DC+

GND

12345678910

GND +

+ GND

GND

+

GND

+

GND

+

Connessione dell'alimentazione alla videocamera

1. Con il cacciavite piano piccolo, allentare le viti nel connettore di alimentazione della
videocamera sulla piastra di collegamento (fig. 3).

2. Inserire i cavi rosso (+) e
nero (GND) nel connettore e
serrare le viti per bloccare i
cavi.

3. Collegare i cavi alla
morsettiera verde sulla
videocamera di rete Axis
(fig. 4).

I vari modelli di videocamere sono dotati di morsettiere diverse: accertarsi di seguire la descrizione

Note:

relativa al tipo di videocamera installato.

FIG. 4

AXIS 211/211A/211M/211W AXIS 221

AXIS 210/210A AXIS 223M

AXIS Q1755 AXIS P1311

Guida all'installazione AXIS T92A00 Pagina 37

5

A

B

Anello

Pressacavi

Cavi

FIG. 5

Cavo di alimentazione rosso e nero

+ / GND Cavo Piastra di collegamento Videocamera
+ Rosso Alimentazione CC (+) Alimentazione CC

videocamera (+)

GND (Terra) Nero GND (Terra) Videocamera (GND)

Inserimento dei cavi nell'alloggiamento

Le seguenti istruzioni descrivono l'installazione dell'alloggiamento su un supporto dotato di
canalina interna (tipologia A) oppure con cablaggio esterno (tipologia B). Verificare il supporto e
selezionare la descrizione appropriata tra quelle riportate di seguito:

Tipologia
Cavi passanti nel supporto a parete (canalina interna)

Se i cavi passano nel supporto a parete, i pressacavi non sono necessari.

1. Inserire i cavi nei fori sul lato inferiore dell'alloggiamento.

2. Passare alla sezione “Collegare l'alimentatore CA 100-240 V all'alloggiamento” a pagina 38.

Tipologia
Cavi passanti nei pressacavi (cablaggio esterno)

1. Rimuovere l'anello e il tappo dal pressacavi.

2. Inserire i cavi nell'anello e nel pressacavi.
Togliere il tappo (fig. 5).

3. Inserire i cavi in uno dei fori sul lato inferiore
dell'alloggiamento.

4. Inserire il pressacavi e utilizzare i bulloni
esagonali e le rondelle in gomma per fissarlo.

5. Ripetere la procedura per ogni pressacavi; i pressacavi non adoperati vengono impiegati per
sigillare i fori non utilizzati (pertanto è necessario conservarli).

6. Utilizzare la crimpatrice per collegare il connettore di rete RJ45 al cavo di rete.

7. Passare alla sezione “Collegare l'alimentatore CA 100-240 V all'alloggiamento” a pagina 38.

ITALIANO

Pagina 38 Guida all'installazione AXIS T92A00

6

Ingresso alimentazione

GND - +

Connettore riscaldatore

FIG. 6

(AC 100-240 V)

7

Collegare l'alimentatore CA 100-240 V all'alloggiamento

Warning! Alta tensione: le connessioni relative al circuito elettrico devono essere eseguite da

un tecnico autorizzato. Durante l'installazione, tenere presente le disposizioni locali e
nazionali pertinenti.

1. Con il cacciavite piano piccolo, allentare
le viti nel connettore di ingresso
dell'alimentazione sulla piastra di
collegamento (fig. 6).

2. Inserire i cavi (+) (-) e GND nel connettore
e serrare le viti per bloccarli.

3. NON alimentare l'apparecchiatura prima
di aver terminato l'installazione e il
collegamento di tutti i cavi.

Completamento dell'installazione

1. Verificare che tutti i cavi nell'alloggiamento siano collegati correttamente.

2. Collegare il cavo di alimentazione CA alla rete elettrica e verificare che i LED sulla videocamera
si accendano, in base alla descrizione riportata nella Guida all'installazione.

3. Per installare la videocamera in rete, seguire le istruzioni riportate nella Guida all'installazione.

4. Al termine dell'installazione e della messa a fuoco della videocamera, chiudere i coperchi e
serrare le viti per bloccare l'alloggiamento adoperando la chiave esagonale fornita.

5. L'installazione è stata completata.

La guida all'installazione della videocamera di rete Axis è fornita con la videocamera ed è dis-

Note:

ponibile sul sito Web www.axis.com.

Guida all'installazione AXIS T92A00 Pagina 39

Cavi giallo e verde
e supporti

Alimentatore

l’alimentatore

Supporti per

Connettore

dell’alimentatore

Connettore

FIG. 7

Installazione dell'alimentatore nell'alloggiamento

1. Rimuovere le viti di fissaggio dei cavi giallo e verde.

2. Collegare i supporti dell'alimentatore, utilizzando le viti fornite, senza serrarle.

3. Posizionare l'alimentatore e serrare le viti accertandosi che i cavi giallo e verde rimangano
collegati.

4. Collegare il connettore dell'alimentatore (fig. 7).

ITALIANO

AXIS T92A00 Guía de instalación Página 41

Carcasa AXIS T92A00

Siga estas instrucciones para completar la instalación de la Carcasa AXIS T92A00 y la cámara de red
Axis:

1. “Contenido del paquete” en la página 42

2. “Instalación del soporte” en la página 44

3. “Instalación de la cámara en la carcasa” en la página 45

4. “Conexión del cable de alimentación a la cámara” en la página 46

5. “Pasar los cables a la carcasa” en la página 47

6. “Conexión del cable de alimentación de CA 100-240V a la carcasa” en la página 48

7. “Finalización de la instalación” en la página 48

Warning! Alto voltaje - las conexiones eléctricas deben ser realizadas por un electricista autor-

izado. Respete las normativas locales y nacionales pertinentes para la instalación.

Cámaras de red Axis

Los siguientes modelos de cámaras son compatibles:

Modelo de cámara: Comentario:

•AXIS P1311

•AXIS Q1755

• AXIS 210

• AXIS 210A

• AXIS 211

• AXIS 211A

• AXIS 211M

• AXIS 211W

• AXIS 221

• AXIS 223M

Antes de comenzar, asegúrese de que el contenido del paquete de la carcasa AXIS T92A00 este

Note:

completo. Asi como de contar con la fuente de poder, los cables necesarios, las herramientas y la
documentación.
Consulte la “Contenido del paquete” en la página 42.

- Exteriores / Interiores, requiere antena externa, visite www.axis.com

ESPAÑOL

Página 42 AXIS T92A00 Guía de instalación

1

Contenido del paquete

AXIS T92A00

Bolsa 1:

separadores rectangulares

3

prensacables pequeños

2

prensacable grande

1

llave Allen

1

Bolsa 2:

tuerca hexagonale grande

1

tuercas hexagonales

2

pequeñas
tornillos de cabeza hexagonal

2

tornillos Phillips

2

arandelas

2

espaciador de plástico

1

transparente

Bolsa 3:

arandela negra grande

1

arandelas negras pequeñas

2

tornillos de cabeza plana

3

(3 longitudes diferentes)

Fuente de alimentación AXIS T92A00*

fuente de alimentación AXIS

1

T92A00
cable (rojo/negro)

1

Cámara de red Axis*

AXIS P1311, AXIS Q1755, AXIS 210/210A, AXIS 211/211A/211M/211W, AXIS 221, AXIS 223M

guía de instalación impresa Instrucciones sobre cómo instalar la cámara en la red

Soporte, cables y conector (no incluidos)

soporte de pared*

1

Nº de ref. 0217-241

Visite www.axis.com para obtener más información sobre
soportes y accesorios disponibles.

AXIS T92A00 Guía de instalación Página 43

1

Contenido del paquete

AXIS T92A00

Bolsa 1:

cable de alimentación de la

1

red de suministro
cable de red Se recomienda el uso de cables de par trenzado blindado (STP).

1

Conector RJ45

1

Herramientas (no incluidas)

destornillador Phillips

1

destornillador para tornillos

1

de cabeza plana
destornillador pequeño (2 mm) para tornillos de cabeza plana

1

Pelacables RJ45 Consulte la nota anterior sobre el conector RJ 45

1

* Se vende por separado o se incluye en el kit. Para obtener más detalles, consulte la lista de accesorios en
www.axis.com

cable de alimentación de CA 100-240V

Si utiliza un soporte con un canal de cable externo, el conector RJ45
se conecta después de que se haya pasado el cable por el
prensacables

ESPAÑOL

Página 44 AXIS T92A00 Guía de instalación

2

A

B

A

B

Cables

Cables

A - Soporte de pared (canal de cable interno)

B - Soporte de pared

Junta de goma

Cables

(cableado externo)

Instalación del soporte

Instale el soporte para la carcasa AXIS T92A00 en una pared, techo o poste y asegúrese de que los
tornillos y los tapones son adecuados para el material (p. ej., madera, metal, tablarroca, piedra).
Compruebe si el soporte de pared tiene un canal de cable interno o si los cables están
separados. Seleccione a continuación la descripción correspondiente e instale el soporte de pared
en la posición deseada.

Alt
Soporte de pared con canal de cable interno

1. Instale el soporte de pared en una pared, techo o poste utilizando los tornillos apropiados para
el peso de la carcasa y el material.

2. Coloque la junta de goma y haga agujeros para los cables.

3. Saque suficiente cable para la carcasa y la cámara (aproximadamente 50 cm).

Alt
Soporte de pared con cableado externo

Instale los cables y el soporte de pared en una pared, techo o poste. Para cumplir con el diseño de la
carcasa AXIS T92A00 clasificado como IP66, es necesario utilizar los conductos adecuados para
proteger los cables.

Note: Visite el sitio Web de Axis en www.axis.com para obtener una lista completa de los soportes
y accesorios disponibles.

AXIS T92A00 Guía de instalación Página 45

3

Tornillos de
posicionamiento
para soporte

Calentador
posicionado aquí

Espaciador de

Espaciador(es)
rectangular(es)

Soporte

Cámara de red
de Axis

Tornillo de

FIG.1

FIG.2

cabeza plana

plástico transparente

Instalación de la cámara en la carcasa

1. La carcasa se envía con tres espaciadores negros de plástico. Utilice uno, dos o tres
espaciadores entre la cámara y el soporte, y asegúrese de que la lente de la cámara está ubicada
a más de 2 mm por encima del calentador y que los cables no están en contacto con el
calentador:

• AXIS 210/210A - 2 espaciadores

• AXIS 211/211A/211M/211W - 2 espaciadores

• AXIS 221/223M - 1 espaciador

2. Fije la cámara, el (los) espaciador(es) y el soporte con uno de los tres tornillos (de cabeza plana)
y el espaciador de plástico transparente (fig. 1).

3. Ajuste las ranuras del soporte a los tornillos de posicionamiento (fig. 2)

4. La cámara debe estar posicionada de forma que la lente esté a 1-2 mm de la ventana de la
carcasa. Deslice el soporte hasta una posición adecuada y ajuste los tornillos de
posicionamiento cuando esté conforme.

ESPAÑOL

Página 46 AXIS T92A00 Guía de instalación

4

Alimentación para
cámara

GND
+

FIG.3

+ GND

RS-232

RESET

NETWORK / POWER

POWER

PWR

NET

ACAC

DC+

GND

12345678910

GND +

+ GND

GND

+

GND

+

GND

+

Conexión del cable de alimentación a la cámara

1. Utilizando el destornillador pequeño para tornillos de cabeza plana, afloje los tornillos en el
conector de alimentación para cámara en el tablero del conector (fig. 3)

2. Inserte los cables rojo (+) y
negro (GND) en el conector y
ajuste los tornillos para
asegurar los cables.

3. Conecte los cables en el
conector de terminal verde
en la cámara de red de Axis
(fig. 4).

Los modelos de cámara tienen diferentes conectores de terminal. Asegúrese de seguir la

Note:

descripción correcta para la cámara instalada.

FIG. 4

AXIS 211/211A/211M/211W AXIS 221

AXIS 210/210A AXIS 223M

AXIS Q1755 AXIS P1311

AXIS T92A00 Guía de instalación Página 47

5AB

Anillo

Prensacable

Cable(s)

FIG.5

Cable de alimentación rojo/negro

+ / GND Cable Tablero del conector Cámara

+ Rojo Alimentación de CC (+) Alimentación de CC (+) de la cámara

GND Negro GND Cámara (GND)

Pasar los cables a la carcasa

Las siguientes instrucciones describen la instalación de la carcasa en el soporte con un canal de
cable interno (alternativa A) o con cableado externo (alternativa B) Verifique el soporte y seleccione
a continuación la descripción adecuada:

Alt
Cables pasados a través del soporte de pared (canal de cable interno)

No es necesario utilizar los prensacables si los cables se pasan a través del soporte de pared.

1. Pase los cables a través de los agujeros en la parte inferior de la carcasa.

2. Proceda con la “Conexión del cable de alimentación de CA 100-240V a la carcasa” en la página

48.

Alt
Cables pasados a través del prensacables (cableado externo)

1. Quite el anillo y el tapón roscado del
prensacables.

2. Pase el (los) cable(s) por el anillo y el
prensacables. Deseche el tapón roscado (fig.

5)

3. Pase el (los) cable(s) a través de uno de los
agujeros en la parte inferior de la carcasa.

4. Inserte el prensacables y utilice las tuercas hexagonales y las arandelas de goma suministradas
para fijarlo.

5. Repita el procedimiento para cada prensacables. Los prensacables no utilizados se emplearán
para sellar agujeros no usados (asegúrese de guardar los tapones roscados).

6. Utilice el pelacables para ajustar el conector de red RJ45 al cable de red.

7. Proceda con la “Conexión del cable de alimentación de CA 100-240V a la carcasa” en la página

48.

ESPAÑOL

Página 48 AXIS T92A00 Guía de instalación

6

Alimentación en

GND - +

Conector de calentador

FIG.6

(100-240V CA)

7

Conexión del cable de alimentación de CA 100-240V a la carcasa

Warning! Alto voltaje - las conexiones eléctricas deben ser realizadas por un electricista autor-

izado. Respete las normativas locales y nacionales pertinentes para la instalación.

1. Utilizando el destornillador pequeño para
tornillos de cabeza plana, afloje los
tornillos en el conector de alimentación en
el tablero del conector (fig. 6)

2. Inserte los cables (+) (-) y el de tierra
(GND) en el conector y ajuste los tornillos
para asegurar los cables.

3. No aplique alimentación hasta que la
instalación esté completa y todos los
cables hayan sido conectados.

Finalización de la instalación

1. Compruebe que todos los cables estén conectados de forma adecuada en la carcasa.

2. Conecte el cable de alimentación de CA y compruebe que los LED en la cámara se encienden de
acuerdo con la descripción en la guía de instalación.

3. Siga las instrucciones en la guía de instalación para instalar la cámara en la red.

4. Una vez que se haya finalizado la instalación y se haya ajustado el foco de la cámara, cierre la
tapa y ajuste los tornillos para fijar la carcasa utilizando la llave hexagonal suministrada.

5. La instalación ha finalizado.

La guía de instalación de la cámara de red de Axis se envía con la cámara o está disponible en el

Note:

sitio Web de Axis en www.axis.com

AXIS T92A00 Guía de instalación Página 49

Cables amarillo/verde
y soportes

Fuente de

Fuente de alimentación

soportes

Conector

alimentación

Conector de fuente
de alimentación

FIG.7

Instalación de la fuente de alimentación en la carcasa

1. Retire los tornillos que sugetan los cables verde/amarillo.

2. Utilizando los tornillos proporcionados, conecte los soportes de la fuente de alimentación
dejándolos un poco flojos.

3. Coloque la fuente de alimentación en su lugar y apriete los tornillos, asegurándose de que los
cables amarillo/verde todavía están conectados.

4. Conectar el conector de la fuente de alimentación (fig. 7).

ESPAÑOL

Installation Guide Ver.2.00
AXIS T92A00 Printed: March 2009

© Axis Communications AB, 2008-2009

Part No. 34834
