AXIS T91A Mounting Accessories
This installation guide provides instructions for installing the wall/parapet/ceiling/corner/pole
mounting accessories for Axis network cameras. For all other aspects of using the Axis network
camera, please see the Installation Guide and User’s Manual, available from www.axis.com
Installation steps
1. Check the package contents against the list below
2. Hardware overview. See page 4
3. Install the hardware:
Install the AXIS T91A61 Wall Mount, see page 6
•
Install the AXIS T91A62 Parapet Mount, see page 7
•
• Install the AXIS T91A63 Ceiling Mount, see page 9
Install the AXIS T91A64 Corner Mount, see page 11
•
Install the AXIS T91A67 Pole Mount, see page 12
•
Package contents
Model Item
AXIS T91A61 Wall Mount
AXIS T91A62 Parapet Mount
AXIS T91A63 Ceiling Mount
AXIS T91A64 Corner Mount
AXIS T91A67 Pole Mount
Wall bracket
Bracket holder
Parapet bracket
Bracket holder
Ceiling bracket
Bracket holder
Corner bracket (AXIS T91A61 required)
4 M8x22 screws
Pole bracket
Steel straps (steel strap tool not supplied)
ENGLISH
Page 4 AXIS T91A Series Installation Guide
Side cover
(remove for cable)
Torx T30 screws (4)
Pendant adapter
Parapet bracket
Side cover
Secure nut
Torx T30 screws (4)
Pendant adapter
(remove for cable)
Ceiling bracket
Side cover
(remove for cable)
Torx T30
Pendant adapter
screws (4)

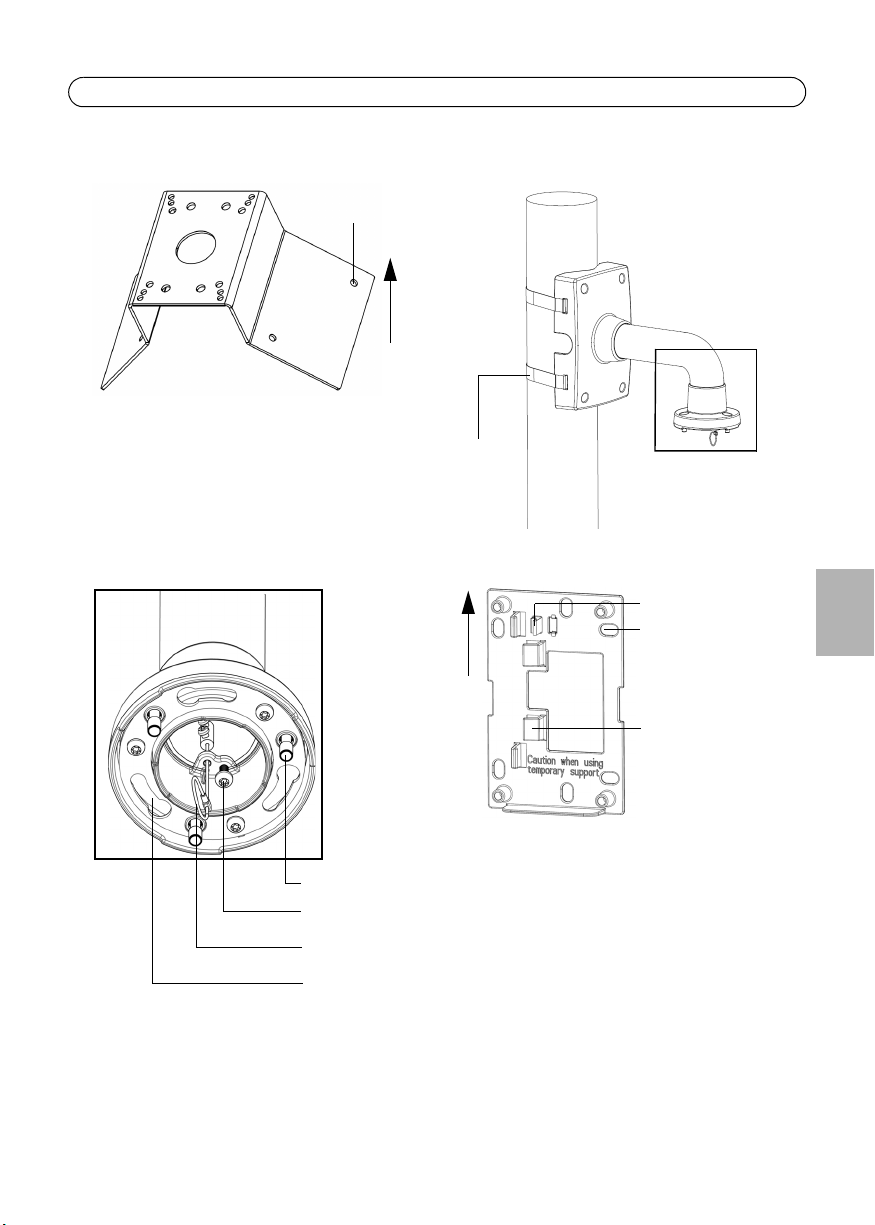

Hardware overview
AXIS T91A Series Installation Guide Page 5
Pole bracket
Steel straps
(requires steel strap
Corner mount bracket
Screw hole (top)
Mounted
this way up
Torx T30 screws (3)
Slots for
unit holders (3)
Safety wire
Stop screw
Pendant adapter
Pendant adapter
tool - not supplied)
Holes for
mounting
screws (6)
Metal tabs
for temporary
Bracket holder
support (4)
Locking tab
This way up
(when mounting
on wall)
ENGLISH
Note:
Some installations may require the supplied pendant adapter to be replaced which is done
by loosening the stop screw and unscrewing the adapter. In this case, refer to the Installation Guide included with the pendant kit.
Page 6 AXIS T91A Series Installation Guide
Tabs
Swing wall bracket
to the side for
temporary support
Slide bracket between the
tabs on the bracket holder
Locking tab
Cable
Cable
holder
Install the Hardware

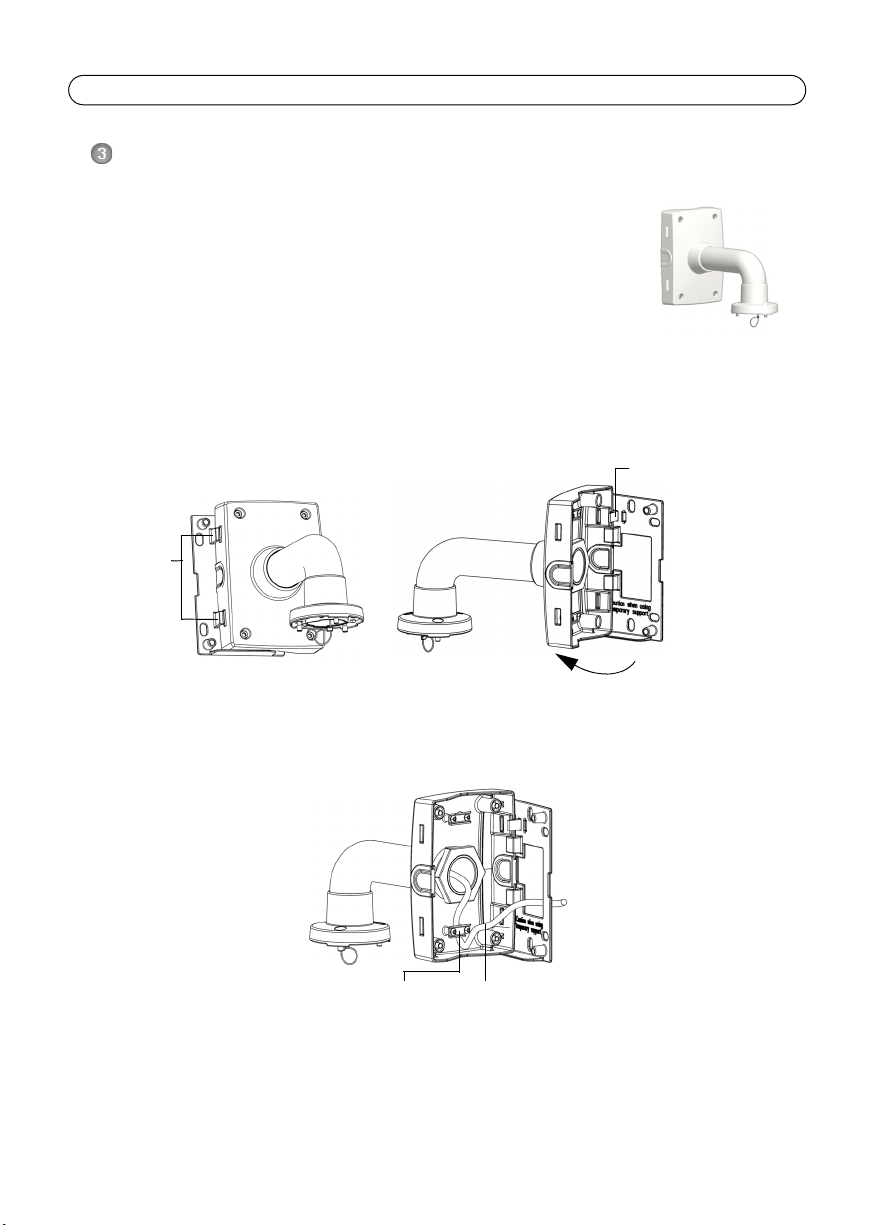

Install the AXIS T91A61 Wall Mount
1. Refer to
2. Route the network cable through or along the wall.
3. Attach the bracket holder in the desired position using screws that are
4. The wall bracket can temporarily be hooked on the bracket holder, in order to easily route the
5. Route the necessary cables through the wall bracket, securing them in the cable holder.
Hardware overview,
parts.
appropriate for the wall material and the weight of the camera and
bracket.
cable through the bracket:
on page 4 for information on the supplied
6. Pull the locking tab and unhook the wall bracket from the temporary position.
7. Use the Torx screws to secure the wall bracket to the bracket holder.
8. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
AXIS T91A Series Installation Guide Page 7
Install bracket holder
Cable holder
Cable
from the edge of the roof
Bracket holder
Note
: Do not use bracket holder
as a temporary support
with the parapet bracket.
max. 80 mm (3.2 in.)

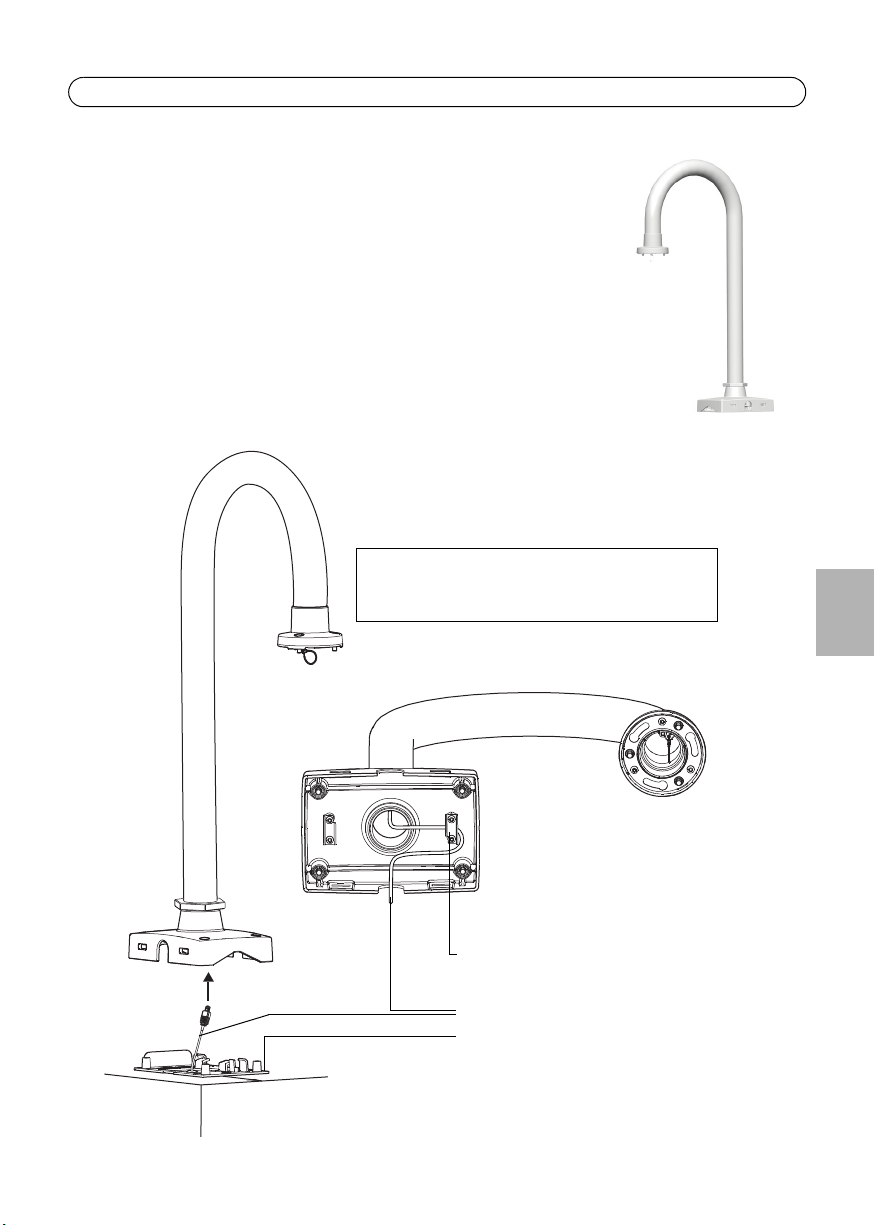

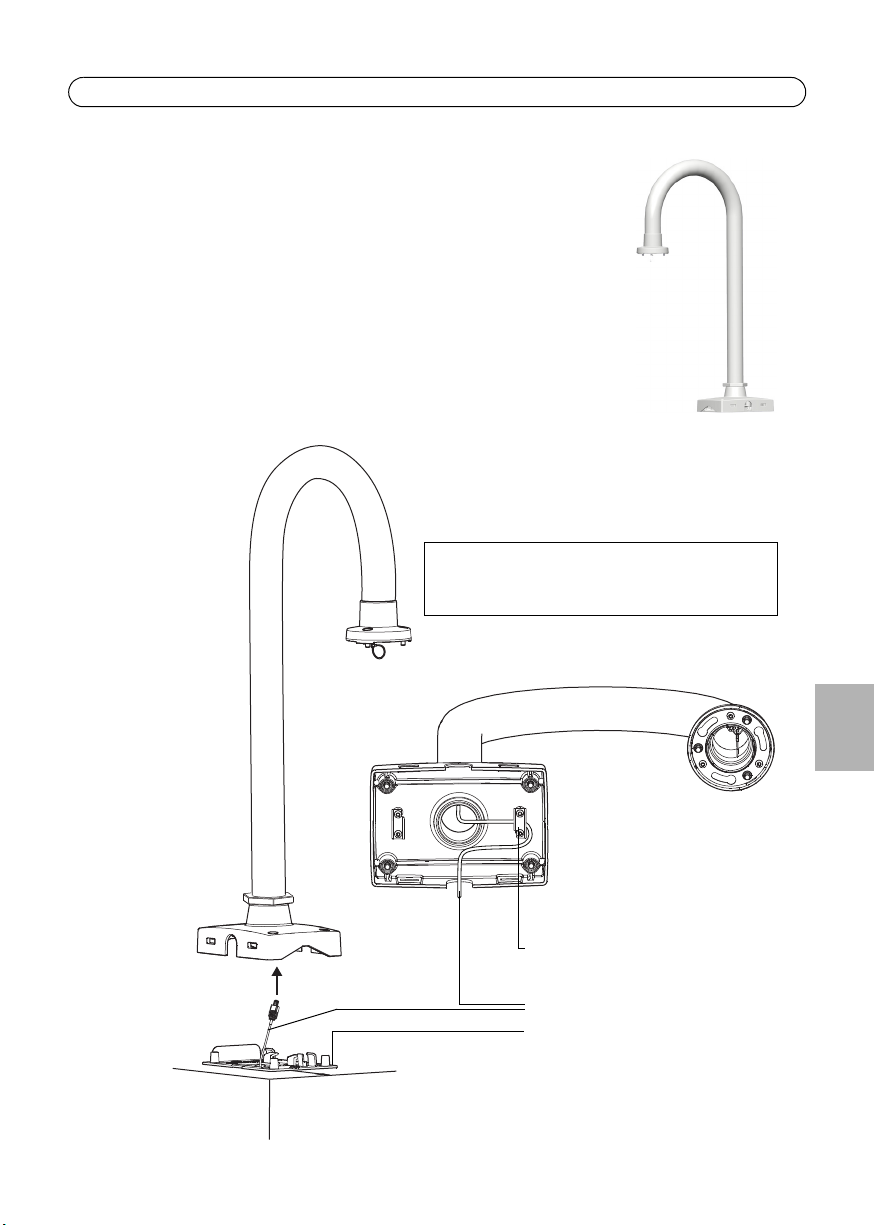

Install the AXIS T91A62 Parapet Mount
1. Refer to
2. Route the network cable through or along the roof.
3. Attach the bracket holder in the desired position on the roof using
4. Route the necessary cables through the parapet bracket, securing them
Hardware overview,
on page 4 for information on the supplied
parts.
screws that are appropriate for the material and the weight of the
camera and bracket. Install the bracket maximum 80 mm
(3.2 in.) from
the edge of the roof for the camera’s outer diameter to be aligned with
the edge of the roof. Maximum weight allowed 15 kg (33 lbs).
in the cable holder.
ENGLISH
Page 8 AXIS T91A Series Installation Guide

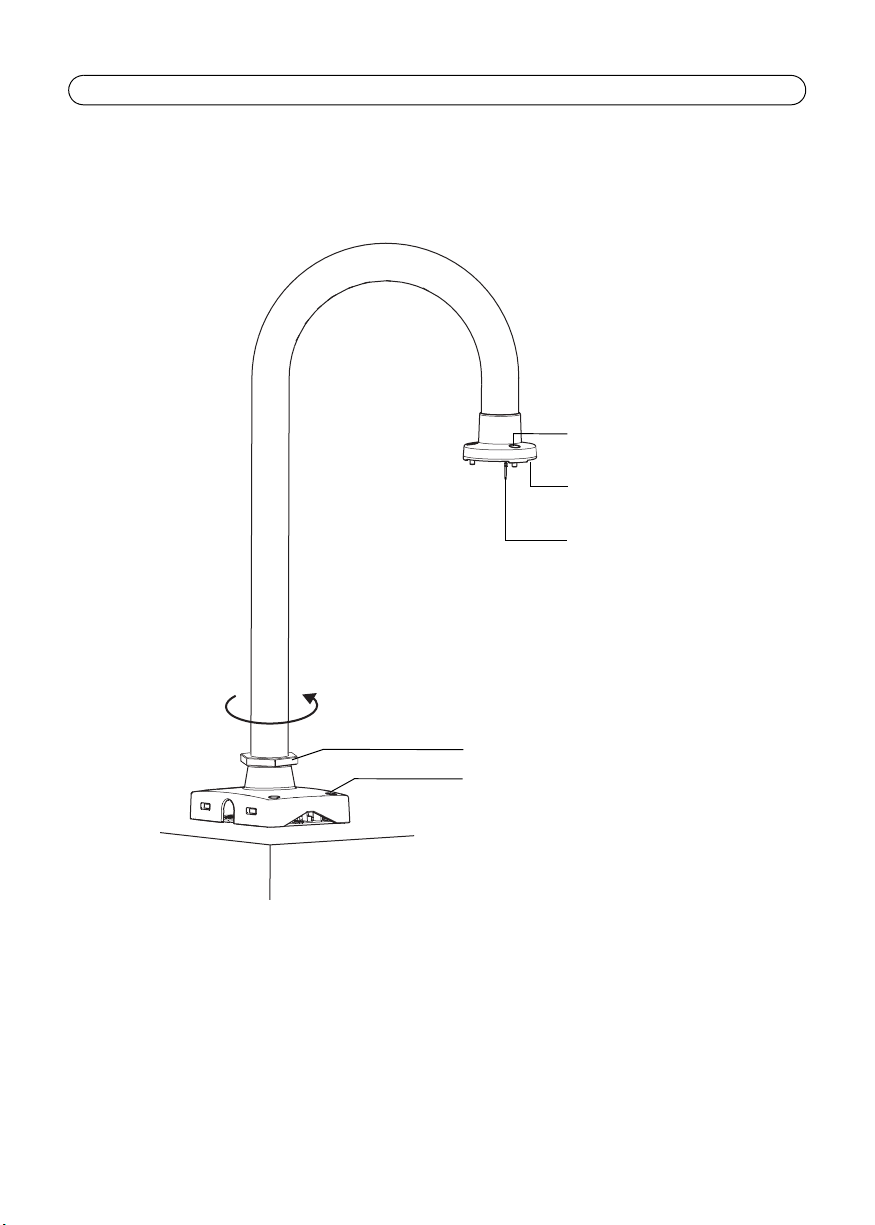

Secure nut
Safety wire
Torx T30 screws (3)
Slots for unit holders (3)
Torx T30 screws (4)
Rotate sideways to
install camera
5. Use the Torx screws to secure the parapet bracket to the bracket holder.
6. Rotate the bracket and tighten the secure nut to lock the bracket in a sideways position. The
camera can now be installed safely rather than hanging over the edge of the roof. The secure
nut is loose at delivery for this purpose.
7. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
8. Rotate the bracket into position and tighten the secure nut firmly.
Notes:
• Some installations may require the supplied pendant adapter to be replaced, which is done by
loosening the stop screw and unscrewing the adapter. In this case, refer to the Installation Guide
included with the pendant kit.
AXIS T91A Series Installation Guide Page 9
Note
: Do not use bracket holder
as a temporary support
with the ceiling bracket.

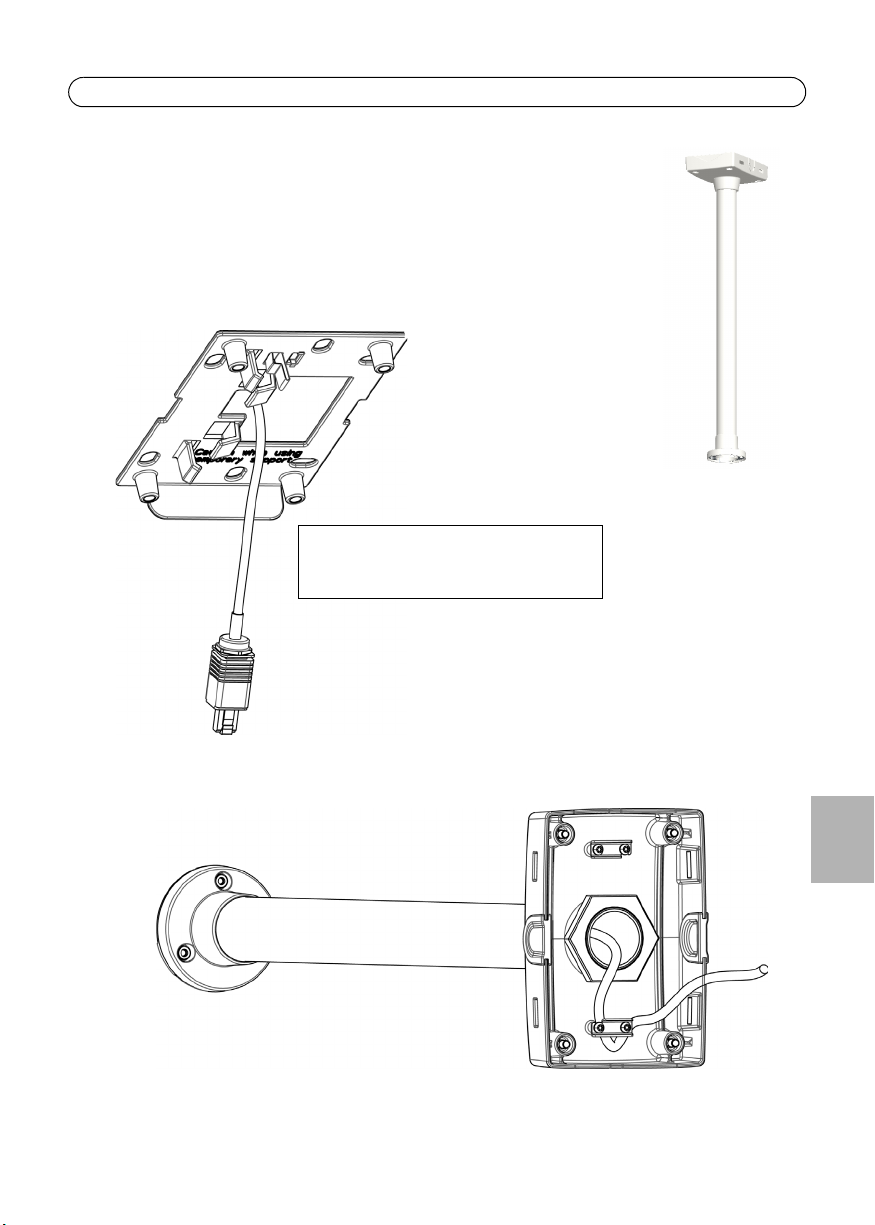

Install the AXIS T91A63 Ceiling Mount
1. Refer to
2. Route the network cable through or along the ceiling.
3. Attach the bracket holder in the desired position in the ceiling using screws
Hardware overview,
supplied parts.
that are appropriate for the ceiling material and the weight of the camera
and bracket. Maximum weight allowed 15kg (33lbs).
on page 4 and page 5 for information on the
ENGLISH
4. Route the necessary cables through the ceiling bracket, securing them in the cable holder.
Page 10 AXIS T91A Series Installation Guide
Torx screws(4)
5. Use the Torx screws to secure the ceiling bracket to the bracket holder.
6. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
AXIS T91A Series Installation Guide Page 11
Tabs
Swing wall bracket
to the side for
temporary support
Slide bracket between the
tabs on the bracket holder
Locking tab
Wall bracket
Corner bracket
Bracket
holder
CableCable
holder
Install the AXIS T91A64 Corner Mount
1. Refer to
2. Attach the corner bracket in the desired position using screws that are
3. Attach the bracket holder (not included) to the corner bracket using the
4. The wall bracket (not included) can temporarily be hooked on the bracket holder, in order to
Hardware overview,
parts.
appropriate for the wall material and the weight of the camera and
bracket.
supplied screws.
easily route the cable through the bracket:
on page 4 for information on the supplied
ENGLISH
Note:
The bracket holder and wall bracket (AXIS T91A61) are required for the installation but
must be purchased separately, see the table in
5. Route the necessary cables through the wall bracket, securing them in the cable holder.
6. Press the locking tab and unhook the wall bracket from the temporary position.
7. Use the Torx screws to secure the wall bracket to the bracket holder.
8. Refer to the Installation Guide for the network camera for instructions on how to attach the
camera to the bracket.
Package contents,
on page 3.
Page 12 AXIS T91A Series Installation Guide
Cable
Cable
holder
Cable
holder
Pole mount
Steel straps

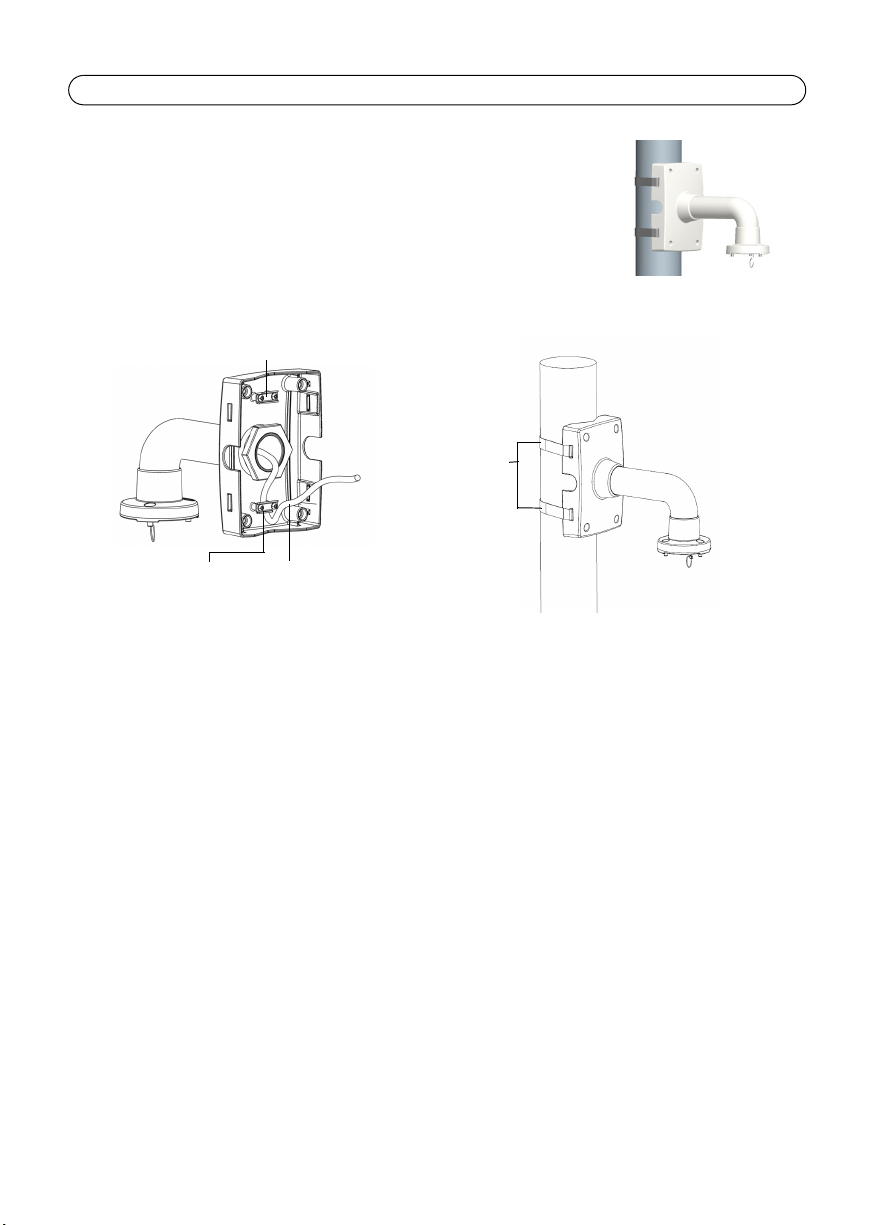

Install the AXIS T91A67 Pole Mount
1. Refer to
2. Route the necessary cables through the bracket, securing them with
3. Use the supplied steel straps to attach the bracket to the pole and
4. Refer to the Installation Guide for the network camera for instructions on how to attach the
Hardware overview,
the supplied parts.
the cable holder.
tighten with a steel strap tool (not supplied).
camera to the bracket.
on page 4 and page 5 for information on
AXIS T91A Series Installation Guide Page 13

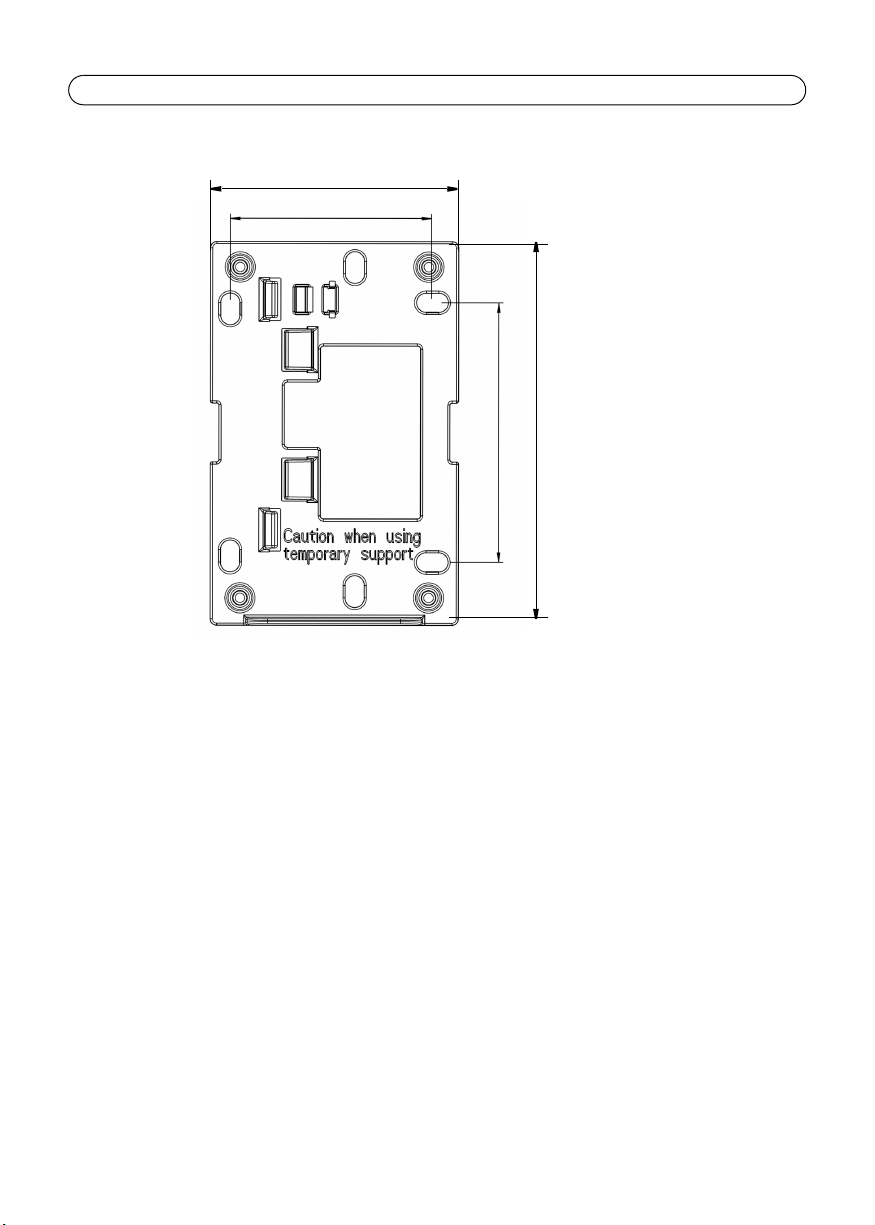

96 mm (3.8 in.)
124 mm (4.9 in.)
118 mm (4.6 in.)
183 mm (7.2 in.)
Technical Data
Size
WxHxD
mm (in.)
Weight g (lbs)
Max. weight
supported
kg (lbs)
Material
Color code
Mounting
holes diameter
mm (in.)
Pole size
mm (in.)
Bracket holder
AXIS T91A61
Wall Mount
140 x 200 x 270
(5.6x8x10.7)
1450 (3.2) 2900 (6.4) 2000 (4.4) 1250 (2.8) 1220 (2.7)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Aluminum Aluminum Aluminum Aluminum Aluminum
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
9 (0.35) 9 (0.35) 9 (0.35) 10 (0.4) -
- - - 80–150 (3–6)
AXIS T91A62
Parapet Mount
470 x 754 x 138
(18.5 x 29.7 x 5.4)
AXIS T91A63
Ceiling Mount
195 x 750 x 138
(7.7 x 29.5 x 5.4)
AXIS T91A64
Corner Mount
345 x 200 x 185
(13.6 x 8 x 7.3)
AXIS T91A67
Pole Mount
140 x 200 x 270
(5.6x8x10.7)
ENGLISH
AXIS T91A Guide d'installation Page 15
Important !
Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.
Accessoires de montage AXIS T91A
Ce guide d’installation vous explique comment installer les accessoires de montage mural, de
montage d’angle et de montage sur poteau pour les caméras réseau Axis. Pour toute autre
instruction d’utilisation de la caméra réseau Axis, veuillez consulter le guide d’installation et le
manuel de l’utilisateur, disponibles sur le site www.axis.com
Procédure d'installation
1. Vérification du contenu de l’emballage par rapport à la
liste ci-dessous
2. Vue d’ensemble du matériel. Reportez-vous à la page
16.
3. Installation du matériel :
Installation du montage mural AXIS T91A61, voir
•
page 18
Installation du montage sur parapet AXIS T91A62, voir page 19
•
Installation de la fixation au plafond AXIS T91A63, voir page 21
•
• Installation du montage d’angle AXIS T91A64, voir page 23
Installation du montage sur poteau AXIS T91A67, voir page 24
•
Contenu de l’emballage
FRAN
Ç
AIS
Modèle Élément
Montage mural AXIS T91A61
Montage de parapet AXIS T91A62
Montage au plafond AXIS T91A63
Montage d'angle AXIS T91A64
Montage sur poteau AXIS T91A67
Support mural
Dispositif de fixation du support
Support de parapet
Dispositif de fixation du support
Support pour installation au plafond
Dispositif de fixation du support
Support d’angle (AXIS T91A61 requis)
4 vis M8x22
Support de montage sur poteau
Bandes en acier (outil de fixation des bandes en acier non fourni)
Page 16 AXIS T91A Guide d'installation
Couvercle latéral
(retirer pour passer le câble)
Vis Torx T30 (4)
Adaptateur de suspension
Support de parapet
Couvercle latéral
Écrou de sécurité
Vis Torx T30 (4)
Adaptateur de suspension
(retirer pour passer le câble)
Support pour installation au plafond
Couvercle latéral
(retirer pour
Torx T30
Adaptateur de suspension
vis (4)
passer le câble)
Description du matériel
AXIS T91A Guide d'installation Page 17
Support de montage sur poteau
Bandes en acier
(nécessitent un outil de fixation
Support de montage d’angle
Trou pour les vis
Monté
dans ce sens
Vis Torx T30 (3)
Logements pour
les supports de rack (3)
Fil de sécurité
Vis de butée
Adaptateur de suspension
Adaptateur
outil : non fourni)
Trous pour les
vis de
montage (6)
Pattes en métal
pour un
Dispositif de fixation du support
support (4)
Patte de blocage
Dans ce sens
(lors du montage
mural)
(partie supérieure)
(vers le haut)
de suspension
(vers le haut)
FRAN
Ç
AIS
Remarque :
Certaines installations peuvent nécessiter le remplacement de l’adaptateur de suspension.
Pour ce faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportezvous au Guide d’installation fourni avec l’adaptateur de suspension.
Page 18 AXIS T91A Guide d'installation
Pattes
Faire pivoter le support mural
vers le côté
pour obtenir un support temporaire
Glisser le support entre
les pattes sur le dispositif de
Patte de blocage
fixation du support
Attache
Attache
du câble
Installation du Matériel
Installation de Montage mural AXIS T91A61
1. Reportez-vous à la section
obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du mur.
3. Fixez le dispositif de fixation du support dans la position souhaitée en
utilisant des vis qui sont appropriées au matériau mural et au poids de la
caméra et du support.
4. Le support mural peut être temporairement accroché sur le dispositif de fixation du support,
afin d'acheminer facilement le câble dans le support :
5. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de
support du câble.
Description du matériel,
à la page 16 pour
6. Tirez la patte de blocage et décrochez le support mural de la position temporaire.
7. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
8. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
AXIS T91A Guide d'installation Page 19
Installation du dispositif de fixation du support
Dispositif de support du câble
Attache
du bord du toit
Dispositif de fixation du support
Remarque
: ne pas utiliser le dispositif de
comme support temporaire
avec le support de parapet.
80 mm max. (3,2 po.)
fixation du support
Installation de Montage de parapet AXIS T91A62
1. Reportez-vous à la section
obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du toit.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur
le toit en utilisant des vis qui sont appropriées au matériau mural et au
poids de la caméra et du support. Installez le support à 80 mm
maximum (3.2 po.) du bord du toit pour que le diamètre extérieur de la
caméra s'aligne avec le bord du toit. Poids maximum autorisé 15 kg (33
livres).
4. Faites passer les câbles nécessaires dans le support de parapet en le
fixant dans le dispositif de support du câble.
Description du matériel,
à la page 16 pour
FRAN
Ç
AIS
Page 20 AXIS T91A Guide d'installation
Écrou de sécurité
Fil de sécurité
Vis Torx T30 (3)
Supports de rack (3)
Vis Torx T30 (4)
Faites tourner latéralement pour
installer la caméra
5. Utilisez les vis Torx pour fixer le support du parapet au dispositif de fixation du support.
6. Faites tourner le support et serrez l'écrou de sécurité pour bloquer le support dans une position
latérale. La caméra peut maintenant être installée en toute sécurité au lieu d'être suspendue sur
le bord du toit. C'est pourquoi l'écrou de sécurité est desserré à la livraison.
7. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
8. Faites tourner le support dans la position et serrez bien l'écrou de sécurité.
Remarques :
• Certaines installations peuvent nécessiter le remplacement de l’adaptateur de suspension. Pour ce
faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportez-vous au Guide
d’installation fourni avec l’adaptateur de suspension.
AXIS T91A Guide d'installation Page 21
Remarque
: ne pas utiliser le dispositif de fixation
avec le support pour installation au
du support comme support temporaire
plafond.
Installation de Montage au plafond AXIS T91A63
1. Reportez-vous à la section
17 pour obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du plafond.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur le
plafond en utilisant des vis qui sont appropriées au matériau du plafond et
au poids de la caméra et du support. Poids maximum autorisé 15kg (33
livres).
Description du matériel,
à la page 16 et page
FRAN
Ç
AIS
4. Faites passer les câbles nécessaires dans le support du plafond en le fixant dans le dispositif de
support du câble.
Page 22 AXIS T91A Guide d'installation
Vis Torx (4)
5. Utilisez les vis Torx pour fixer le support du plafond au dispositif de fixation du support.
6. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
AXIS T91A Guide d'installation Page 23
Pattes
Faire pivoter le support mural vers le
côté pour obtenir un support temporaire
Glisser le support entre
les pattes sur le dispositif de fixation du support
Patte de blocage
Support mural
Support d'angle
Dispositif
de fixation
AttacheAttache de fixation
Installation de Montage d'angle AXIS T91A64
1. Reportez-vous à la section
obtenir des informations sur les pièces fournies.
2. Fixez le support d’angle dans la position souhaitée en utilisant des vis qui
sont appropriées au matériau mural et au poids de la caméra et du
support.
3. Fixez le dispositif de fixation du support (non inclus) au support d'angle
en utilisant les vis fournies.
4. Le support mural (non inclus) peut être temporairement accroché sur le dispositif de fixation du
support, afin d'acheminer facilement le câble dans le support :
Description du matériel,
à la page 16 pour
FRAN
Ç
AIS
Remarque :
Le dispositif de fixation du support et le support mural (AXIS T91A61) sont nécessaires pour
l'installation mais doivent être achetés séparément, voir le tableau de la
l’emballage,
5. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de
support du câble.
6. Appuyez sur la patte de blocage et décrochez le support mural de la position temporaire.
7. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
8. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
à la page 15.
Contenu de
Page 24 AXIS T91A Guide d'installation
Attache
Attache
de fixation
Attachede fixation
Montage sur poteau
Bandes en
acier
Installation de Montage sur poteau AXIS T91A67
1. Reportez-vous à la section
page 17 pour obtenir des informations sur les pièces fournies.
2. Faites passer les câbles nécessaires dans le support mural en le fixant
avec le dispositif de support du câble.
3. Utilisez les bandes en acier fournies pour fixer le support au poteau
et les resserrer à l’aide de l’outil de fixation des bandes en acier (non fourni).
4. Reportez-vous au guide d’installation de la caméra réseau pour savoir comment fixer la caméra
au support.
Description du matériel,
à la page 16 et
AXIS T91A Guide d'installation Page 25
Données techniques
Taille
LxHxP
mm (po.)
Poids g
(livres)
Poids
maximum
kg (livre)
Matériau
Code de
couleur
Diamètre des
trous de
fixation
mm (po.)
Dimensions du
poteau
mm (po.)
Montage mural
AXIS T91A61
140 x 200 x 270
(5,6x8x10,7)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Aluminium Aluminium Aluminium Aluminium Aluminium
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
- - - 80–150 (3–6)
Montage de
parapet AXIS
T91A62
470 x 754 x 138
(18,5 x 29,7 x 5,4)
Montage au
plafond AXIS
T91A63
195 x 750 x 138
(7,7 x 29,5 x 5,4)
Montage
d'angle AXIS
T91A64
345 x 200 x 185
(13,6 x 8 x 7,3)
Montage sur
poteau AXIS
T91A67
140 x 200 x 270
(5,6x8x10,7)
FRAN
Ç
AIS
Page 26 AXIS T91A Guide d'installation
96 mm (3,8 po.)
124 mm (4,9 po.)
118 mm (4,6 po.)
183 mm (7,2 po.)
Dispositif de fixation du support
AXIS T91A Installationsanleitung Seite 27
Wichtig!
Verwenden Sie dieses Produkt
unter Beachtung der geltenden
rechtlichen Bestimmungen.
AXIS T91A Mounting Accessories
Dieses Anleitung enthält Anweisungen zur Anbringung von Wand-, Brüstungs-, Decken-, Eck- und
Masten-Halterungen für Netzwerk-Kameras von Axis. Alle weiteren Hinweise zur Verwendung der
Axis Netzwerk-Kamera finden Sie in der Installationsanleitung und im Benutzerhandbuch, die auf
unserer Website unter „www.axis.com“ zur Verfügung stehen.
Installationsschritte
1. Prüfen Sie, ob alle in der nachfolgenden Liste
aufgeführten Komponenten vorhanden sind.
2. Hardwareübersicht. Siehe Seite 28
3. Installieren Sie die Hardware:
Installieren der AXIS T91A61 Wandhalterung, siehe
•
Seite 30
Installieren der AXIS T91A62 Brüstungshalterung, siehe Seite 31
•
• Installieren der AXIS T91A63 Deckenhalterung, siehe Seite 33
Installieren der AXIS T91A64 Eckhalterung, siehe Seite 35
•
Installieren der AXIS T91A67 Masten-Halterung, siehe Seite 36
•
Lieferumfang
DEUTSCH
Modell Komponente
AXIS T91A61 Wall Mount
AXIS T91A62 Parapet Mount
AXIS T91A63 Ceiling Mount
AXIS T91A64 Corner Mount
AXIS T91A67 Pole Mount
Wandhalterung
Wandplatte
Brüstungshalterung
Wandplatte
Deckenhalterung
Wandplatte
Eckhalterung (AXIS T91A61 erforderlich)
4 M8x22-Schrauben
Masthalterung
Stahlbänder (Stahlbandwerkzeug im Lieferumfang nicht enthalten)
Seite 28 AXIS T91A Installationsanleitung
Seitliche Abdeckung
(für Kabel abnehmen)
Torx T30-Schrauben (4)
Hängemontage-Adapter
Brüstungshalterung
Seitliche Abdeckung
Sicherungsmutter
Torx T30-Schrauben (4)
Hängemontage-Adapter
(für Kabel abnehmen)
Deckenhalterung
Seitliche
(für Kabel
Torx T30-
Hängemontage-Adapter
schrauben (4)
Abdeckung
abnehmen)
Hardwareübersicht
AXIS T91A Installationsanleitung Seite 29
Masthalterung
Stahlbänder
(Stahlbandwerkzeug erforderlich -
Eckhalterungsträger
Schraubloch (oben)
Wird in
dieser Richtung
Torx T30-Schrauben (3)
Aussparungen für
Kamerabefestigungen (3)
Sicherheitsdraht
Arretierschraube
Hängemontage-Adapter
Hängemontage-
im Lieferumfang nicht enthalten)
Löcher für
Befestigungsschrauben (6)
Metallstifte
für vorübergehende
Wandplatte
Befestigung (4)
Feststellstift
In dieser Richtung
(bei der
Wandmontage)
angebracht
Adapter
anbringen
DEUTSCH
Hinweis:
Bei einigen Installationen kann es erforderlich sein, den mitgelieferten HängemontageAdapter zu ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter
ab. Lesen Sie in diesem Fall die Installationsanleitung des Hängemontagesets.
Seite 30 AXIS T91A Installationsanleitung
Haltestifte
Klappen Sie die Wandhalterung
zur Seite, um sie vorübergehend zu befstigen
Schieben Sie die Halterung
der Wandplatte
Feststellstift
zwischen die Haltestifte auf
Kabel-
Kabel
halter
Installieren der Hardware
Installieren der AXIS T91A61 Wall Mount
1. Informationen zu den Zubehörteilen finden Sie unter
auf Seite 28.
2. Führen Sie das Netzwerkkabel entweder durch die Wand oder entlang der
Wand.
3. Bringen Sie die Wandplatte an der gewünschten Position an. Verwenden
Sie dabei Schrauben, die für das Wandmaterial sowie das Gewicht der Kamera und der
Wandplatte geeignet sind.
4. Sie können die Wandhalterung vorübergehend an der Wandplatte einhaken, damit sich das
Kabel leichter durch die Halterung führen lässt:
5. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im
Kabelhalter.
Hardwareübersicht,
6. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der
Wandhalterung.
7. Befestigen Sie die Wandhalterung mit den Torx-Schrauben auf der Wandplatte.
8. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
AXIS T91A Installationsanleitung Seite 31
Befestigen Sie die Wandplatte
Kabelhalter
Kabel
von der Dachkante
Wandplatte
Hinweis
: Verwenden Sie die Wandplatte nicht
zur vorübergehenden Befestigung an der
Brüstungshalterung.
mit einem Abstand von max. 80 mm
Installieren der AXIS T91A62 Parapet Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
2. Führen Sie das Netzwerkkabel entweder durch das Dach oder entlang
des Daches.
3. Bringen Sie die Wandplatte an der gewünschten Position am Dach an.
Verwenden Sie Schrauben, die für das Material sowie das Gewicht der
Kamera und der Halterung geeignet sind. Montieren Sie die Halterung
mit einem Abstand von maximal 80 mm von der Dachkante. Der äußere
Durchmesser der Kamera sollte mit der Dachkante in einer Flucht
liegen. Das maximal zulässige Gewicht beträgt 15 kg.
4. Führen Sie die erforderlichen Kabel durch die Brüstungshalterung und
sichern Sie sie im Kabelhalter.
auf Seite 28.
DEUTSCH
Seite 32 AXIS T91A Installationsanleitung
Sicherungsmutter
Sicherheitsdraht
Torx T30-Schrauben (3)
Aussparungen für
Torx T30-Schrauben (4)
Zum Installieren der Kamera
seitlich drehen
Kamerabefestigungen (3)
5. Befestigen Sie die Brüstungshalterung mit den Torx-Schrauben an der Wandplatte.
6. Drehen Sie die Halterung und ziehen Sie die Sicherungsmutter fest, um die Halterung seitlich zu
befestigen. Die Kamera kann jetzt sicher montiert werden und hängt nicht über die Dachkante.
Die Sicherungsmutter ist bei der Lieferung nicht festgezogen.
7. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
8. Drehen Sie die Halterung an die gewünschte Position und ziehen Sie die Sicherungsmutter fest.
Hinweise:
• Bei einigen Installationen kann es erforderlich sein, den mitgelieferten Hängemontage-Adapter zu
ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter ab. Lesen Sie in
diesem Fall die Installationsanleitung des Hängemontagesets.
AXIS T91A Installationsanleitung Seite 33
Hinweis
: Verwenden Sie die Wandplatte nicht
zur vorübergehenden Befestigung an der
Deckenhalterung.
Installieren der AXIS T91A63 Ceiling Mount
1. Informationen zu den Zubehörteilen finden Sie unter
auf Seite 28 und auf Seite 29.
2. Führen Sie das Netzwerkkabel entweder durch die Decke oder entlang der
Decke.
3. Bringen Sie die Wandplatte an der gewünschten Position an der Decke an.
Verwenden Sie Schrauben, die für das Deckenmaterial sowie das Gewicht
der Kamera und der Halterung geeignet sind. Maximal zulässiges Gewicht
15 kg.
Hardwareübersicht,
DEUTSCH
4. Führen Sie die erforderlichen Kabel durch die Deckenhalterung und sichern Sie sie im
Kabelhalter.
Seite 34 AXIS T91A Installationsanleitung
Torx-Schrauben (4)
5. Befestigen Sie die Deckenhalterung mit Torx-Schrauben an der Wandplatte.
6. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
AXIS T91A Installationsanleitung Seite 35
Haltestifte
Klappen Sie die Wandhalterung zur Seite,
um sie vorübergehend zu befestigen
Schieben Sie die Halterung zwischen die
Haltestifte auf der Wandplatte
Feststellstift
Wandhalterung
Eckhalterung
Wandplatte
KabelKabelhalter
Installieren der AXIS T91A64 Corner Mount
1. Informationen zu den Zubehörteilen finden Sie unter
auf Seite 28.
2. Bringen Sie den Eckhalterungsträger an der gewünschten Position an.
Verwenden Sie dabei Schrauben, die für das Wandmaterial sowie das
Gewicht der Kamera und der Wandplatte geeignet sind.
3. Befestigen Sie mit den mitgelieferten Schrauben die Wandplatte (separat
erhältlich) an der Eckhalterung.
4. Sie können die Wandhalterung (separat erhältlich) vorübergehend an der Wandplatte einhaken,
damit sich das Kabel leichter durch die Halterung führen lässt:
Hardwareübersicht,
DEUTSCH
Hinweis:
Die Wandplatte und die Wandhalterung (AXIS T91A61) sind für die Installation erforderlich.
Sie müssen separat erworben werden, siehe Tabelle unter
5. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im
Kabelhalter.
6. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der Wandhalterung.
7. Befestigen Sie die Wandhalterung mit den Torx-Schrauben an der Wandplatte.
8. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
Lieferumfang,
auf Seite 27.
Seite 36 AXIS T91A Installationsanleitung
Kabel
Kabelhalter
Kabelhalter
Masten-Halterung
Stahlbänder
Installieren der AXIS T91A67 Pole Mount
1. Informationen zu den Zubehörteilen finden Sie unter
Hardwareübersicht,
2. Führen Sie die erforderlichen Kabel durch die Halterung und sichern
Sie sie im Kabelhalter.
3. Bringen Sie die Halterung unter Verwendung der mitgelieferten
Stahlbänder am Mast an und ziehen Sie sie mit dem Werkzeug für Stahlbänder (nicht im
Lieferumfang enthalten) fest.
4. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der
Installationsanleitung zur Netzwerk-Kamera.
auf Seite 28 und auf Seite 29.
AXIS T91A Installationsanleitung Seite 37
Technische Daten
Größe
BxHxT
mm (Zoll)
Gewicht in
Gramm (lbs)
Max.
zulässiges
Gewicht
kg (lbs)
Material
Farbcode
Durchmesser
der
Montagebohr
ungen
mm (Zoll)
Größe des
Masts
mm (Zoll)
AXIS T91A61
Wall Mount
140 x 200 x 270
(5,6x8x10,7)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Aluminium Aluminium Aluminium Aluminium Aluminium
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
- - - 80–150 (3–6)
AXIS T91A62
Parapet Mount
470 x 754 x 138
(18,5 x 29,7 x 5,4)
AXIS T91A63
Ceiling Mount
195 x 750 x 138
(7,7 x 29,5 x 5,4)
AXIS T91A64
Corner Mount
345 x 200 x 185
(13,6 x 8 x 7,3)
AXIS T91A67
Pole Mount
140 x 200 x 270
(5,6x8x10,7)
DEUTSCH
Seite 38 AXIS T91A Installationsanleitung
96 mm (3,8 Zoll)
124 mm (4,9 Zoll)
118 mm (4,6 Zoll)
183 mm (7,2 Zoll)
Wandplatte
Guida all'installazione AXIS T91A Pagina 39
Importante!
Il prodotto deve essere utilizzato
in conformità alle leggi e alle
regolamentazioni locali.
Accessori per il montaggio AXIS T91A
Questa guida all'installazione fornisce le istruzioni per l'installazione degli accessori per il
montaggio delle telecamere di rete Axis a parete, su parapetto, a soffitto, ad angolo o su un palo.
Per altre informazioni relative all'utilizzo delle telecamere di rete di Axis, vedere la Guida
all'installazione e la Guida per l'utente disponibili sul sito web www.axis.com
Procedura di installazione
1. Controllare il contenuto della confezione utilizzando
l'elenco fornito di seguito.
2. Panoramica dell'hardware. Vedere pagina 40.
3. Installazione dell'hardware:
Installazione del supporto per il montaggio a
•
parete AXIS T91A61, vedere pagina 42
Installazione del supporto per il montaggio su parapetto AXIS T91A62, vedere pagina 43
•
• Installazione del supporto per il montaggio a soffitto AXIS T91A63, vedere pagina 45
Installazione del supporto per il montaggio ad angolo AXIS T91A64, vedere pagina 47
•
Installazione del supporto per il montaggio su palo AXIS T91A67, vedere pagina 49
•
Contenuto della confezione
Modello Articolo
AXIS T91A61 per montaggio a parete
AXIS T91A62 per montaggio su
parapetto
AXIS T91A63 per montaggio a soffitto
AXIS T91A64 per montaggio su angoli
AXIS T91A67 per montaggio su palo
ITALIANO
Staffa per il montaggio a parete
Supporto della staffa
Staffa per il montaggio su parapetto
Supporto della staffa
Staffa per il montaggio a soffitto
Supporto della staffa
Staffa per il montaggio ad angolo (richiede AXIS T91A61)
4 viti M8x22
Staffa per palo
Fascette in acciaio (l'attrezzo per il fissaggio delle fascette in
acciaio non è incluso)
Pagina 40 Guida all'installazione AXIS T91A
Copertura laterale
(rimuoverla per inserire il cavo)
Viti Torx T30 (4)
Adattatore per soffitti mobili
Staffa per il montaggio su parapetti
Copertura laterale
Dado di sicurezza
Viti Torx T30 (4)
Adattatore per
(rimuoverla per inserire
Staffa per il montaggio a soffitto
Copertura laterale
(rimuoverla per
Viti Torx
Adattatore per soffitti mobili
T30 (4)
inserire il cavo)
il cavo)
soffitti mobili
Panoramica dell'hardware
Guida all'installazione AXIS T91A Pagina 41
Staffa per palo
Fascette in acciaio
(da fissare con l'apposito
Staffa per il montaggio ad angolo
Foro per vite (superiore)
Montare
in questa
Viti Torx T30 (3)
Fessure per
i supporti dell'unità (3)
Cavo di sicurezza
Vite di arresto
Adattatore per soffitti mobili
Adattatore per
attrezzo, non fornito)
Fori per le viti
di montaggio (6)
Linguette in
per il fissaggio
Supporto della staffa
temporaneo (4)
Linguetta di
Direzione verso l'alto
(durante il montaggio
a parete)
direzione
soffitti mobili
blocco
metallo
ITALIANO
Nota:
In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo
caso, allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di
installazione inclusa nel kit di sospensione.
Pagina 42 Guida all'installazione AXIS T91A
Linguette
Ruotare la staffa per il montaggio a parete
su un lato per disporre di un supporto temporaneo
Inserire la staffa tra le
linguette sul supporto
Linguetta di blocco
della staffa
Supporto del cavo
Cavo
Installazione dell'hardware
Installazione di AXIS T91A61 per montaggio a parete
1. Vedere la sezione
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il muro o lungo di esso.
3. Fissare il supporto per il montaggio nella posizione desiderata utilizzando
viti idonee al materiale della parete e al peso della telecamera e della
staffa.
4. La staffa per il montaggio a parete può essere temporaneamente agganciata all'apposito
supporto per rendere più agevole l'inserimento del cavo:
5. Far passare i cavi necessari attraverso la staffa per il montaggio a parete, fissandoli
nell'apposito supporto.
Panoramica dell'hardware,
a pagina 40 per
6. Tirare la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione
temporanea.
7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.
8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Guida all'installazione AXIS T91A Pagina 43
Installare il supporto della staffa
Supporto dei cavi
Cavo
dal bordo del tetto
Supporto della staffa
Nota
: non utilizzare il supporto della staffa
come sostegno temporaneo per la staffa
per il montaggio su parapetto.
a non più di 80 mm
Installazione di AXIS T91A62 per montaggio su parapetto
1. Vedere la sezione
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il tetto o lungo di esso.
3. Montare il supporto della staffa per il montaggio sul tetto nella
posizione desiderata utilizzando viti idonee al materiale e al peso della
telecamera e della staffa. Installare la staffa a non più di 80 mm
bordo del tetto, in modo che il diametro esterno della telecamera sia
allineato al bordo del tetto. Il peso massimo consentito è di 15 kg.
4. Far passare i cavi necessari attraverso la staffa per il montaggio su
parapetto, fissandoli nell'apposito supporto.
Panoramica dell'hardware,
a pagina 40 per
dal
ITALIANO
Pagina 44 Guida all'installazione AXIS T91A
Dado di sicurezza
Cavo di sicurezza
Viti Torx T30 (3)
Alloggiamenti per i supporti
Viti Torx T30 (4)
Ruotare lateralmente per
installare la telecamera
dell'unità (3)
5. Utilizzare le viti Torx per fissare la staffa per il montaggio su parapetto al relativo supporto.
6. Ruotare la staffa e serrare il dado di sicurezza per bloccare la staffa in posizione laterale. La
telecamera può ora essere installata in modo sicuro, senza pendere dal bordo del tetto. La AXIS
T91A62 viene spedita con il dado di sicurezza allentato per questo scopo.
7. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
8. Ruotare la staffa in posizione e stringere saldamente il dado di fissaggio.
Note:
• In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo caso,
allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di installazione
inclusa nel kit di sospensione.
Guida all'installazione AXIS T91A Pagina 45
Nota
: non utilizzare il supporto della staffa
come sostegno temporaneo per la staffa
per il montaggio a soffitto.
Installazione di AXIS T91A63 per montaggio a soffitto
1. Vedere le sezioni
informazioni sulle parti fornite.
2. Far passare il cavo di rete attraverso il soffitto o lungo di esso.
3. Montare il supporto della staffa per il montaggio a soffitto nella posizione
desiderata utilizzando viti idonee al materiale del soffitto e al peso della
telecamera e della staffa. Il peso massimo consentito è di 15 kg.
Panoramica dell'hardware,
a pagina 40 e pagina 41 per
4. Far passare i necessari cavi attraverso la staffa per il montaggio a soffitto, fissandoli
nell'apposito supporto.
ITALIANO
Pagina 46 Guida all'installazione AXIS T91A
Viti Torx (4)
5. Utilizzare le viti Torx fornite in dotazione per fissare la staffa per il montaggio a soffitto al
relativo supporto.
6. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Guida all'installazione AXIS T91A Pagina 47
Linguette
Ruotare la staffa per il montaggio a
su un lato per disporre di un
supporto temporaneo
Inserire la staffa tra le linguette sul
supporto della staffa
Linguetta di
Staffa per il montaggio a parete
Supporto angolare
Supporto
della staffa
parete
blocco
della staffa
SupportoCavo
del cavo
Installazione di AXIS T91A64 per montaggio su angoli
1. Vedere la sezione
informazioni sulle parti fornite.
2. Montare il supporto angolare della staffa per il montaggio ad angolo nella
posizione desiderata utilizzando viti idonee al materiale della parete e al
peso della telecamera e della staffa.
3. Fissare il supporto della staffa (non incluso) al supporto angolare della
staffa per il montaggio ad angolo utilizzando le viti fornite in dotazione.
4. La staffa per il montaggio a parete (non inclusa) può essere temporaneamente agganciata
all'apposito supporto per rendere più agevole l'inserimento del cavo attraverso la staffa:
Panoramica dell'hardware,
a pagina 40 per
Nota:
Il supporto della staffa e la staffa a parete (AXIS T91A61) sono necessari per l'installazione
ma devono essere acquistati separatamente, come mostrato nella tabella in
della confezione,
5. Far passare i necessari cavi attraverso la staffa per il montaggio a parete, fissandoli
nell'apposito supporto.
a pagina 39.
ITALIANO
Contenuto
Pagina 48 Guida all'installazione AXIS T91A
6. Premere la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione
temporanea.
7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.
8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Guida all'installazione AXIS T91A Pagina 49
Supporto
Cavo
del cavo
Supporto del cavo
Supporto per il
Fascette in
montaggio su palo
acciaio
Installazione di AXIS T91A67 per montaggio su palo
1. Vedere le sezioni
per informazioni sulle parti fornite.
2. Far passare i necessari cavi attraverso la staffa, fissandoli con
l'apposito supporto.
3. Utilizzare le fascette in acciaio fornite in dotazione per fissare la
staffa sul palo, quindi serrarle con l'apposito attrezzo (non fornito in dotazione).
4. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera
alla staffa.
Panoramica dell'hardware,
a pagina 40 e pagina 41
ITALIANO
Pagina 50 Guida all'installazione AXIS T91A
Dati tecnici
Dimensioni
LxAxP
mm (lb)
Peso in
grammi (lb)
Peso max.
sostenuto
kg (lb)
Materiale
Codice colori
Diametro dei
fori di
montaggio
mm (in.)
Diametro del
palo
mm (in.)
AXIS T91A61
per montaggio
a parete
140 x 200 x 270
(5,6x8x10,7)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Alluminio Alluminio Alluminio Alluminio Alluminio
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
- - - 80–150 (3–6)
AXIS T91A62 per
montaggio su
parapetto
470 x 754 x 138
(18,5 x 29,7 x 5,4)
AXIS T91A63
per montaggio a
soffitto
195 x 750 x 138
(7,7 x 29,5 x 5,4)
AXIS T91A64
per montaggio
su angoli
345 x 200 x 185
(13,6 x 8 x 7,3)
AXIS T91A67
per montaggio
su palo
140 x 200 x 270
(5,6x8x10,7)
Guida all'installazione AXIS T91A Pagina 51
96 mm (3,8 in)
124 mm (4,9 in)
118 mm (4,6 in)
183 mm (7,2 in)
Supporto della staffa
ITALIANO
Guía de instalación de la serie AXIS T91A Página 53
¡Importante!
Este producto debe utilizarse de
acuerdo con la legislación y
normativas locales.
Accesorios de montaje de AXIS T91A
Esta guía de instalación incluye las instrucciones necesarias para instalar los accesorios de montaje
en pared/parapeto/techo/esquina/poste para las cámaras de red Axis. Para el resto de los aspectos
de la utilización de la cámara de red Axis, consulte la Guía de instalación y el Manual del usuario,
disponibles en www.axis.com
Pasos para la instalación
1. Verifique el contenido del paquete con la lista que
aparece más abajo
2. Presentación del hardware. Consulte la página 54
3. Instalación del hardware:
Instalación del montaje en pared AXIS T91A61,
•
consulte la página 56
Instalación del montaje en parapeto AXIS T91A62, consulte la página 57
•
• Instalación del montaje en techo AXIS T91A63, consulte la página 59
Instalación del montaje en esquina AXIS T91A64, consulte la página 61
•
Instalación del montaje en poste AXIS T91A67, consulte la página 62
•
Contenido del paquete
Modelo Artículo
Montaje en pared AXIS T91A61
Montaje en parapeto AXIS T91A62
Montaje en techo AXIS T91A63
Montaje en esquina AXIS T91A64
Montaje en poste AXIS T91A67
Escuadra de pared
Soporte de escuadra
Escuadra de parapeto
Soporte de escuadra
Escuadra de techo
Soporte de escuadra
Escuadra de esquina (necesaria para AXIS T91A61)
4 tornillos M8x22
Escuadra de poste
Bandas de acero (la herramienta para bandas de acero no se
suministra)
ESPAÑOL
Página 54 Guía de instalación de la serie AXIS T91A
Cubierta lateral
(retirar para colocar el cable)
Tornillos Torx T30 (4)
Adaptador de soporte colgante
Escuadra de parapeto
Cubierta lateral
Rosca de seguridad
Tornillos Torx T30 (4)
Adaptador de soporte colgante
(retirar para colocar
Escuadra de techo
Cubierta lateral
(retirar para
Tornillos Torx
Adaptador de soporte colgante
T30 (4)
colocar el cable)
el cable)
Presentación del hardware
Guía de instalación de la serie AXIS T91A Página 55
Escuadra de poste
Bandas de acero
(se requiere herramienta
Escuadra de montaje en esquina
Orificio de tornillo
Montarlo con
este lado hacia
Tornillos Torx T30 (3)
Ranuras para
soportes de la unidad (3)
Cable de seguridad
Tornillo de retención
Adaptador de soporte colgante
Adaptador de
para bandas de acero, no suministrada)
Orificios para
tornillos de
montaje (6)
Lengüetas
para soporte
Soporte de escuadra
temporal (4)
Lengüeta de
Este lado hacia arriba
(cuando se monta
en la pared)
(parte superior)
arriba
soporte colgante
bloqueo
metálicas
ESPAÑOL
Nota:
En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante
suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador.
En ese caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
Página 56 Guía de instalación de la serie AXIS T91A
Lengüetas
Gire la escuadra de pared
hacia el lateral para
apoyarla temporalmente
Deslice la escuadra entre las
lengüetas del soporte de la
Lengüeta de
bloqueo
escuadra
Cable
Soporte
para cable
Instalación del hardware
Instalación del Montaje en pared AXIS T91A61
1. Consulte la sección
obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo de la pared.
3. Fije el soporte de la escuadra en la posición deseada utilizando los
tornillos adecuados para el material de la pared y para el peso de la
cámara y la escuadra.
4. La escuadra de pared se puede colgar temporalmente en el soporte de la escuadra para
extender fácilmente el cable a través de la escuadra:
5. Extienda los cables necesarios a través de la escuadra de pared, fijándolos en el soporte para
cables.
Presentación del hardware,
en la página 54 para
6. Tire de la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
7. Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
8. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Guía de instalación de la serie AXIS T91A Página 57
Instale el soporte para escuadra
Soporte para cables
Cable
del borde del tejado
Soporte de escuadra
Nota
: no utilice el soporte de la escuadra
como soporte temporal con la
escuadra de parapeto.
a 80 mm (3,2 pulg.) máx.
Instalación del Montaje en parapeto AXIS T91A62
1. Consulte la sección
obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo del tejado.
3. Fije el soporte de la escuadra en la posición deseada en el tejado
utilizando los tornillos adecuados para el material y para el peso de la
cámara y la escuadra. Instale la escuadra a un máximo de 80 mm
(3,2 pulg.) del borde del tejado para que el diámetro externo de la
cámara esté alineado con el borde del tejado. Peso máximo admitido:
15 kg (33 libras).
4. Extienda los cables necesarios a través de la escuadra de parapeto,
fijándolos en el soporte para cables.
Presentación del hardware,
en la página 54 para
ESPAÑOL
Página 58 Guía de instalación de la serie AXIS T91A
Rosca de seguridad
Cable de seguridad
Tornillos Torx T30 (3)
Ranuras para soportes de
Tornillos Torx T30 (4)
Gire lateralmente para
instalar la cámara
la unidad (3)
5. Utilice los tornillos Torx para fijar la escuadra de parapeto al soporte de la escuadra.
6. Gire la escuadra y apriete el rosca de seguridad para bloquear la escuadra en posición lateral. La
cámara se puede instalar ahora de forma segura en lugar de colgarla por el borde del tejado.
Para este fin, el rosca de seguridad se suministra suelto.
7. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
8. Gire la escuadra para ajustarla en su posición y apriete firmemente el rosca de seguridad.
Notas:
• En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante
suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador. En ese
caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
Guía de instalación de la serie AXIS T91A Página 59
Nota
: no utilice el soporte de la escuadra
como soporte temporal con la
escuadra de techo.
Instalación del Montaje en techo AXIS T91A63
1. Consulte la sección
página 55 para obtener información sobre las piezas suministradas.
2. Extienda el cable de red a través o a lo largo del techo.
3. Fije el soporte de la escuadra en la posición deseada en el techo utilizando
los tornillos adecuados para el material del techo y para el peso de la
cámara y la escuadra. Peso máximo admitido: 15 kg (33 libras).
Presentación del hardware,
en la página 54 y
4. Extienda los cables necesarios a través de la escuadra de techo, fijándolos en el soporte para
cables.
ESPAÑOL
Página 60 Guía de instalación de la serie AXIS T91A
Tornillos Torx (4)
5. Utilice los tornillos Torx para fijar la escuadra de techo al soporte de la escuadra.
6. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Guía de instalación de la serie AXIS T91A Página 61
Lengüetas
Gire la escuadra de pared
hacia el lateral para apoyarla temporalmente
Deslice la escuadra entre las
lengüetas del soporte de la escuadra
Lengüeta de bloqueo
Escuadra de pared
Escuadra de esquina
Soporte
de escuadra
CableSoporte para cable
Instalación del Montaje en esquina AXIS T91A64
1. Consulte la sección
obtener información sobre las piezas suministradas.
2. Fije la escuadra de esquina en la posición deseada utilizando los tornillos
adecuados para el material de la pared y para el peso de la cámara y la
escuadra.
3. Fije el soporte de la escuadra (no incluido) en la escuadra de esquina
utilizando los tornillos suministrados.
4. La escuadra de pared (no incluida) se puede colgar temporalmente en el soporte de la escuadra
para extender fácilmente el cable a través de la escuadra:
Presentación del hardware,
en la página 54 para
Nota:
El soporte de la escuadra y la escuadra de pared (AXIS T91A61) se necesitan para la
instalación pero deben adquirirse por separado; consulte la tabla del apartado
del paquete,
5. Extienda los cables necesarios a través de la escuadra de pared, fijándolos en el soporte para
cables.
6. Presione la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
7. Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
8. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
en la página 53.
Contenido
ESPAÑOL
Página 62 Guía de instalación de la serie AXIS T91A
Cable
Soporte
para cable
Soporte
para cable
Instalación en poste
Bandas de
acero
Instalación del Montaje en poste AXIS T91A67
1. Consulte la sección
página 55 para obtener información sobre las piezas suministradas.
2. Extienda los cables necesarios a través de la escuadra, fijándolos con
el soporte para cables.
3. Utilice las bandas de acero suministradas para fijar la escuadra en el
poste y apriételas con una herramienta para bandas de acero (no suministrada).
4. Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo
fijar la cámara a la escuadra.
Presentación del hardware,
en la página 54 y
Guía de instalación de la serie AXIS T91A Página 63
Datos técnicos
Tamaño
Anch. x Alt. x
Prof.
mm (pulg.)
Peso g (libras)
Peso máx.
admitido
kg (libras)
Material
Código de
color
Diámetro de
los orificios de
montaje
mm (pulg.)
Tamaño del
poste
mm (pulg.)
Montaje en
pared AXIS
T91A61
140 x 200 x 270
(5,6x8x10,7)
1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7)
15 (33) 15 (33) 15 (33) 15 (33) 15 (33)
Aluminio Aluminio Aluminio Aluminio Aluminio
NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B
9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) -
- - - 80–150 (3–6)
Montaje en
parapeto AXIS
T91A62
470 x 754 x 138
(18,5 x 29,7 x 5,4)
Montaje en
techo AXIS
T91A63
195 x 750 x 138
(7,7 x 29,5 x 5,4)
Montaje en
esquina AXIS
T91A64
345 x 200 x 185
(13,6 x 8 x 7,3)
Montaje en
poste AXIS
T91A67
140 x 200 x 270
(5,6x8x10,7)
ESPAÑOL
Página 64 Guía de instalación de la serie AXIS T91A
96 mm (3,8 pulg.)
124 mm (4,9 pulg.)
118 mm (4,6 pulg.)
183 mm (7,2 pulg.)
Soporte de escuadra
Installation Guide
AXIS T91A61/62/63/64/67
© Axis Communications AB, 2009
Ver.1.00
Printed: December 2009
Part No. 37324
Loading...
