AXIS T90C10/T90C20 Fixed Dome IR-LED
Installation Guide
This guide provides instructions for installing the AXIS T90C10/ AXIS T90C20 IR-LED with the
following fixed dome cameras:
• AXIS P3343-VE
• AXIS P3344-VE
• AXIS P3346-VE
To install the camera, refer to the installation guide supplied with the product.
The contents of this guide are as follows:
1. Package Contents. See below.
2. Installation, on page 8.
3. Specifications, on page 12.
Package Contents
Item Models/variants/notes
Lighting Module PoE Cat 5 cable
(for AXIS T90C20 Fixed Dome IR-LED)
18-56V DC Power Control cable
(for AXIS T90C10 IR-LED)
ENGLISH
Printed materials AXIS T90C10/T90C20 Fixed Dome IR-LED Installation Guide
(this document)
Page 6 AXIS T90C10/T90C20 Installation Guide
AXIS P33 Fixed Dome camera
Photocell
IR-LED
PoE Cat 5 or 18-56 V DC Power
(pre-mounted)
5-meter cable
Specifications subject to change without notice. Installation to be carried out by trained and qualified personnel.
Hardware Overview
AXIS T90C10/T90C20 Installation Guide Page 7
20-30m
Max illumination
Less illumination Less illumination
120˚
Recommendations
This Axis product is delivered with the LED block facing the front and this positioning is appropriate
for most installations; it is however possible to move the LED block to face other directions. See
page 10.
Note:
Use screws appropriate for your wall material.
ENGLISH
Page 8 AXIS T90C10/T90C20 Installation Guide
Mounting bracket
Unit casing
Dome cover
Weather shield
Side holes
Back hole
Back hole
Side lid
Screw
Unit casing
Gaskets in side
and back holes
Installation
Notes:
• When the IR-LED is installed, the camera cables can only be routed through the wall (not along the wall).
•The
IR-LED is controlled by the level of ambient light which is detected by the unit's photocell. Ensure that
the photocell is not obstructed or covered.
1. If the camera is already installed, disconnect power from the camera; remove the weather
shield, and the dome cover on the camera; remove the unit casing from the mounting bracket;
detach the camera unit.
If the camera is not already installed, attach the mounting bracket to the wall. Please check the
camera’s installation guide for this and further installation procedures.

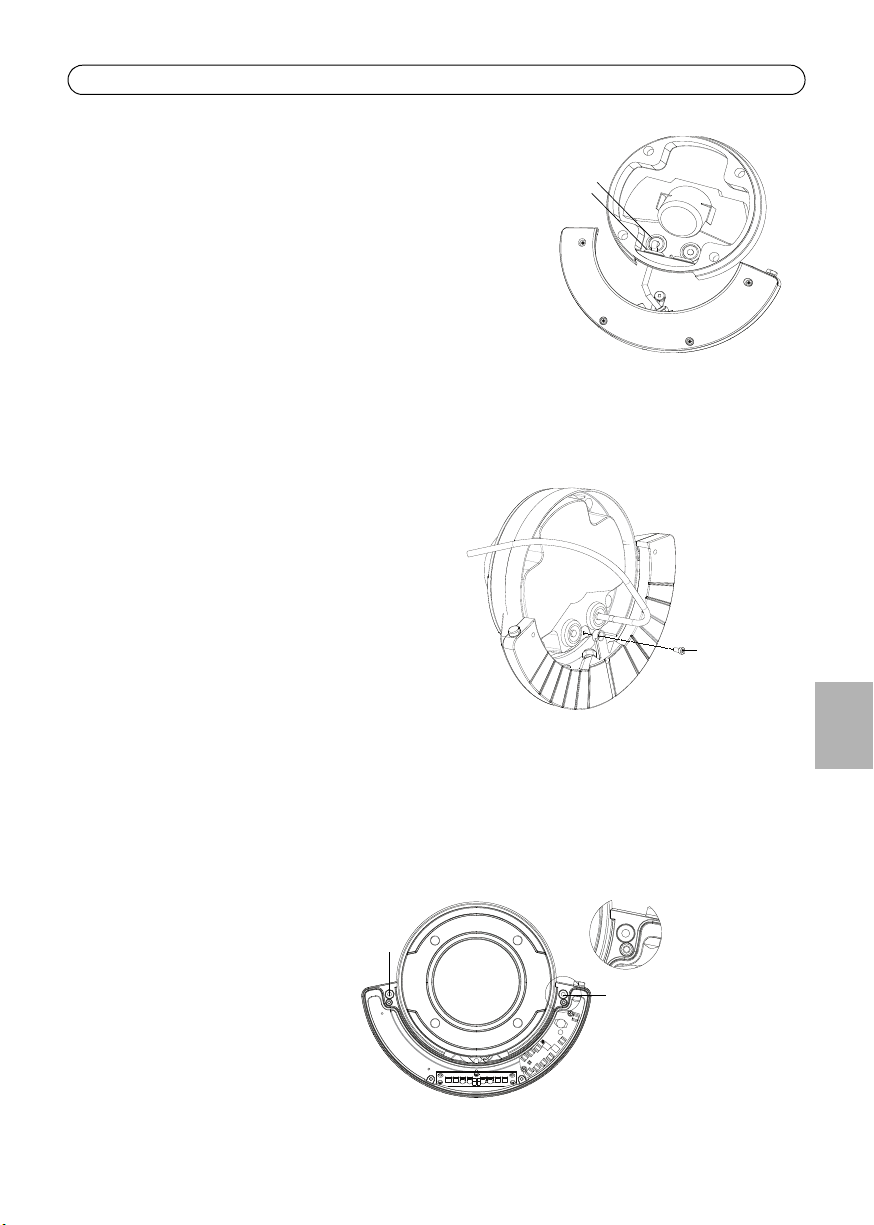

2. Remove the side lid from the unit casing; save the screw.
If the camera lens is to face right or left, please read the information on page 10 before you
proceed.
3. Remove the gasket from one of the side holes and
from the corresponding back hole in the unit casing,
for cabling. (The cable for the IR-LED should enter
the hole to the left in the unit casing)
Route the IR-LED cable through the side hole and
through the back hole in the unit casing.
4. Force the 2 gaskets on the cable through the side
hole.
AXIS T90C10/T90C20 Installation Guide Page 9
Screw IR-LED
Back view
Screw here
Screw here
Front view
5. Plug the gaskets into the side and back holes. The gaskets should fit snugly in the holes with no
folds or bends.
6. Place the IR-LED beneath the unit casing
aligning the screw hole on the back of the
IR-LED with the screw hole in the unit
casing; screw the IR-LED on to the unit
casing with the single screw.
7. Attach the unit casing to the mounting
bracket.
8. For vandal-resistant installation do the following:
a. Detach the cover on the IR-LED.
b. Screw the IR-LED to the wall with 2 screws.
c. Replace the cover after ensuring the gasket is in place.
ENGLISH
9. Connect the network cable from the IR-LED to the PoE switch or midspan (AXIS T90C20); or
connect the DC cable to the PSU (AXIS T90C10).
10. To complete the camera installation please refer to the installation guide provided with the
network camera.
Page 10 AXIS T90C10/T90C20 Installation Guide
LED block
Control board
LED block insulatorControl board insulator
Cable gland
LED block
LED block
LED block in the center
LED block to the right
LED block to the left
AXIS T90C20
When camera lens faces left
1. Remove the 3 screws located on the LED block. Detach the LED block from the mounting block
and separate the LED block insulator from the LED block.
2. Unscrew the ground wire from the screw hole to the left and attach to a screw hole to the
right.
3. Remove 2 screws from the mounting block and place it to the left, fasten the 2 screws again.
4. Mount the LED block insulator between the LED block and the mounting block. Align the LED
block with the screw holes to the left and fasten the 3 screws again.
When camera lens faces right
1. Remove the 3 screws located on the LED block. Detach the LED block from the mounting block
and separate the LED block insulator from the LED block.
2. Unscrew the ground wire from the screw hole to the left and attach to a screw hole to the
right.
3. Loosen the cable gland and pull a greater length of the cable so it can reach the left side of the
IR-LED.
4. Remove 2 screws on the control board, remove the control board together with the control
board insulator. Fasten the control board together with the control board insulator to the left.
5. Remove 2 screws from the mounting block and place it to the right, fasten the 2 screws again.
6. Fix the LED block together with the LED block insulator on the mounting block, fasten with the
3 screws.
.
AXIS T90C10/T90C20 Installation Guide Page 11
LED block
2 screws on LED block
2 screws on control
board
LED block
Control board
Cable gland
Ferrite
LED block to the center
LED block to the right
LED block to the left
AXIS T90C10
When camera lens faces left
1. Remove 2 screws located on the top on either side of the LED block and detach the LED block.
2. Move the ferrite to the center (see image below).
3. Remove 2 screws on the control board and fasten the control board to the right.
4. Align the LED block with the screw holes to the left and fasten the 2 screws again.
When camera lens faces right
1. Remove 2 screws located on the top on either side of the LED block and detach the LED block.
2. Move the ferrite to the center (see image below).
3. Loosen the cable gland and pull a greater length of the cable so it can reach the left side of the
IR-LED.
4. Remove 2 screws on the control board and fasten the control board to the left.
5. Fix the LED block to the right (see image below).
ENGLISH
Page 12 AXIS T90C10/T90C20 Installation Guide
Specifications
AXIS T90C10 IR-LED
Model AXIS T90C10 Fixed Dome IR-LED
Power 18 - 56 V DC input, consumption: 13W
Type 850 nm semi-covert
Casing IP66- and NEMA 4X-rated, impact-resistant
aluminium casing and lexan cover
Angle 120°
Maximum illumination
distance
Operating conditions -40 °C to +55 °C (-40 °F to 131 °F)
Accessories included Pre-mounted 5 m power cable
Dimensions 130 x 256 x 47 mm (5.1" x 11" x 1.8")
Weight 700 g (1.5 lb.) LB
Optional accessory Mains adaptor for T90C10
AXIS T90C20 IR-LED
Model AXIS T90C20 Fixed Dome IR-LED
Power Power over Ethernet IEEE802.3af; consumption: 13W
Type 850 nm semi-covert
Casing IP66- and NEMA 4X-rated, impact-resistant
Angle 120°
Maximum illumination
distance
Operating conditions -40 °C to +55 °C (-40 °F to 131 °F)
Accessories included Pre-mounted 5 m standard CAT 5 network cable
20 - 30m (67 - 98 ft) depending on environment and installation
aluminium casing and lexan cover
20 - 30m (67 - 98ft) depending on environment and installation
Recommended
accessories
Dimensions 130 x 256 x 47 mm (5.1" x 11" x 1.8")
Weight 700 g (1.5 lb.) LB
AXIS PoE Midspan 1-Port
AXIS T90C10/T90C20 Installation Guide Page 13
0%100%
-
Photocell adjuster
Adjust power
Move cables to see photocell adjuster
Troubleshooting
Problem Solution
IR-LED will not turn on • Check RJ45 connector is securely inserted
(AXIS T90C20 IR-LED)
• Check that supply voltage of PSU is 18-56V DC; ensure correct
polarity (AXIS T90C10 IR-LED)
• Adjust photocell (+ increases sensitivity; - decreases sensitivity)
• Check if photocell is working; cover photocell, LEDs should turn
on; if not, please contact Axis.
If the image is too bright • Adjust power (see image below)
ENGLISH
Warranty
For information about Axis' product warranty and thereto related information, see
www.axis.com/warranty
Mesures de sécurité
Lisez attentivement le présent Guide d'installation avant d'installer le produit Axis. Conservez le
Guide d'installation pour une utilisation ultérieure.
• Conservez le produit Axis dans un environnement sec et aéré.
• Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pression.
N'installez pas le produit sur un support instable, ou des surfaces ou des murs instables ou
vibrants, car cela pourrait l'endommager.
• N'utilisez que les outils applicables pour installer le produit Axis ; une force excessive
pourrait endommager le produit.
• Pour le nettoyage, n’utilisez ni produits chimiques, ni substances caustiques ou aérosols.
Utilisez un chiffon humide pour le nettoyage.
• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceuxci peuvent être fournis par Axis ou par un fournisseur tiers.
• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis
pour toute réparation.
• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en
vigueur.
• Pour pouvoir être utilisé à l'extérieur, ce produit Axis doit être placé dans un boîtier
d'extérieur homologué.
• Le produit Axis doit être installé par un professionnel qualifié. Veuillez vous conformer aux
règlements nationaux et locaux relatifs à l'installation.
FRAN
Ç
AIS
Transport
• Pour transporter le produit Axis et éviter de l'endommager, utilisez l'emballage d'origine ou
un emballage équivalent.
Guide d'installation de l’AXIS T90C10/T90C20 Page 17
Guide d’installation de l’AXIS T90C10/T90C20
DEL infrarouges pour dôme fixe
Vous trouverez dans ce guide les instructions nécessaires à l’installation du système d’éclairage à
DEL infrarouges AXIS T90C10 / AXIS T90C20 sur les modèles suivants de caméras à dômes fixes :
• AXIS P3343-VE
• AXIS P3344-VE
• AXIS P3346-VE.
Pour installer la caméra, reportez-vous au guide d’installation fourni avec le produit.
Le guide se présente comme suit :
1. Contenu de l’emballage. Voir ci-dessous.
2. Installation, à la page 20.
3. Caractéristiques techniques, à la page 25.
Contenu de l’emballage
Article Modèles/variantes/remarques
Module d’éclairage Câble PoE Cat-5
(pour AXIS T90C20 DEL infrarouges pour dôme fixe )
Câble d’alimentation 18-56 V CC
(pour AXIS T90C10 DEL infrarouges pour dôme fixe)
FRAN
Ç
AIS
Documentation Guide d’installation de l’AXIS T90C10/T90C20 DEL
infrarouges pour dôme fixe (le présent document)
Page 18 Guide d’installation de l’AXIS T90C10/T90C20
Caméra à dôme fixe AXIS P33
Cellule photoélectrique
DEL infrarouges
PoE Cat-5 ou alimentation 18-56 V CC
(prémonté)
Câble de 5 mètres
Les spécifications sont susceptibles d’être modifiées sans préavis.
L’installation doit être effectuée par du personnel formé et qualifié.
Installer dans un en
droit bien ventilé
Ne pas regarder contimellement le bloc à DEL
Présentation du matériel
Guide d'installation de l’AXIS T90C10/T90C20 Page 19
Eclairage maximal
Peu d’éclairagePeu d’éclairage
Recommandations
Ce produit Axis est livré avec le bloc à DEL orienté vers l’avant. Ce positionnement est approprié
pour la plupart des installations. Il est cependant possible de déplacer ce bloc pour l’orienter dans
d’autres directions. Reportez-vous à la page 23.
20-30m
120°
Note:
Utilisez des vis adaptées au matériau de votre mur.
FRAN
Ç
AIS
Page 20 Guide d’installation de l’AXIS T90C10/T90C20
Support de fixation
Boîtier de l’unité
Bulle du dôme
Protection étanche
Trous latéraux
Trou arrière
Trou arrière
Couvercle
Vis
Boîtier de l’unité
latéral
Installation
Remarques :
• Après l’installation des DEL infrarouges, les câbles de la caméra peuvent seulement être acheminés à travers
le mur (pas le long du mur).
• L’éclairage par
photoélectrique de l’unité. Assurez-vous que cette cellule n’est ni obstruée ni couverte.
1. Si la caméra est déjà installée, mettez-la hors tension, retirez la protection étanche et la bulle
du dôme. Retirez ensuite le boîtier de l’unité du support mural et détachez la caméra.
Si la caméra n’est pas encore installée, fixez le support de fixation au mur. Reportez-vous au
guide d’installation de la caméra à ce sujet et pour en savoir plus sur les procédures
d’installation.
2. Retirez le couvercle latéral du boîtier de l’unité et mettez la vis de côté.
DEL infrarouges est contrôlé par le niveau de lumière ambiante détecté via la cellule
Si l’objectif de la caméra doit être orienté vers la droite ou la gauche, veuillez lire les
informations figurant à la page 23 avant toute manipulation.
Guide d'installation de l’AXIS T90C10/T90C20 Page 21
Joints des trous latéraux
et du trou arrière
Vissez le module à
Vue arrière
DEL infrarouges
3. Retirez le joint de l’un des trous latéraux ainsi que
celui du trou arrière correspondant sur le boîtier de
l’unité en vue du câblage. (le câble du module à DEL
infrarouges doit pénétrer dans le boîtier de l’unité
par le trou à gauche)
Faites passer le câble du module à DEL infrarouges
par le trou latéral, puis dans le trou arrière du boîtier
de l’unité.
4. Insérez les 2 joints sur le câble par le trou latéral.
5. Fixez les joints dans les trous latéraux et arrière. Les
joints doivent être parfaitement ajustés aux trous,
sans plis ni courbures.
6. Placez le module à DEL infrarouges sous le
boîtier de l’unité en alignant le trou de vis
situé à l’arrière du module à DEL infrarouges
avec le trou de vis situé sur le boîtier de
l’unité. Vissez le module à DEL infrarouges
sur le boîtier de l’unité à l’aide de la vis
unique.
7. Fixez le boîtier de l’unité au support de
fixation.
FRAN
Ç
AIS
Page 22 Guide d’installation de l’AXIS T90C10/T90C20
Vissez ici
Vissez ici
Vue de face
8. Pour les installations résistant au vandalisme, procédez comme suit :
a. Détachez le couvercle du module à DEL infrarouges.
b. Vissez ce module au mur à l’aide de 2 vis.
c. Remettez le couvercle en place en vous assurant que le joint est bien positionné.
9. Connectez le câble réseau du module à DEL infrarouges au commutateur ou à l’injecteur PoE
(AXIS T90C20), ou raccordez le câble CC au bloc d’alimentation (AXIS T90C10).
10. Pour terminer l’installation de la caméra, reportez-vous au guide d’installation fourni avec la
caméra réseau.
Guide d'installation de l’AXIS T90C10/T90C20 Page 23
Bloc à DEL
Bloc à DEL à droite
Bloc à DEL au centre
Bloc à DEL
Carte de contrôle
Presse-étoupe
Bloc à DEL
Bloc à DEL à gauche
Isolant de la carte
de contrôle
Isolant du bloc
à DEL
AXIS T90C20
Lorsque l’objectif de la caméra est orienté vers la gauche
1. Retirer les 3 vis situées sur le bloc à DEL. Détachez le bloc à DEL du bloc support et séparez le
bloc isolant du bloc à DEL.
2. Dévissez la vis du fil de terre à gauche et fixez le sur la vis de droite.
3. Retirer les 2 vis du bloc support et placez le sur la gauche, serrez les 2 vis à nouveau.
4. Montez le bloc isolant entre le bloc à DEL et le bloc support. Alignez le bloc à DEL avec le trou
des vis à gauche et serrez à nouveau les 3 vis.
Lorsque l’objectif de la caméra est orienté vers la droite
1. Retirer les 3 vis situées sur le bloc à DEL. Détachez le bloc à DEL du bloc support et séparez le
bloc isolant du bloc à DEL.
2. Dévissez la vis du fil de terre à gauche et fixez le sur la vis de droite.
3. Desserrez le presse-étoupe et tirez une plus grande longueur de câble de manière à atteindre le
côté gauche du module à DEL infrarouges.
4. Retirez 2 vis de la carte de contrôle, retirez la carte de contrôle et l'isolant de la carte. Fixez la
carte de contrôle avec l'isolant de la carte sur la gauche.
5. Retirer 2 vis du bloc support et placez le sur la droite, serrez les 2 vis à nouveau.
6. Fixez le bloc à DEL avec l'isolant du bloc à DEL sur le bloc support, serrez avec les 3 vis.
FRAN
Ç
AIS
Page 24 Guide d’installation de l’AXIS T90C10/T90C20
Bloc à DEL
2 vis sur le bloc à DEL
Bloc à DEL à gauche
Bloc à DEL à droite
2 vis sur la carte
de contrôle
Bloc à DEL
Carte de contrôle
Bloc à DEL au centre
Presse-étoupe
Ferrite
AXIS T90C10
Lorsque l’objectif de la caméra est orienté vers la gauche
1. Retirer les 2 vis situées sur le dessus de chaque côté du bloc de LED et de détacher le bloc de
LED.
2. Déplacer la ferrite au centre (voir image ci-dessous).
3. Retirer les 2 vis de la carte de contrôle et fixer la carte de contrôle vers la droite.
4. Aligner le bloc de LED avec les trous de vis vers la gauche et fixer les 2 vis.
Lorsque l’objectif de la caméra est orienté vers la droite
1. Retirer les 2 vis situées sur le dessus de chaque côté du bloc de LED et de détacher le bloc de
LED.
2. Déplacer la ferrite au centre (voir image ci-dessous).
3. Desserrez le presse-étoupe et tirez une plus grande longueur de câble de maniére à atteindre le
côté gauche du module à DEL infrarouges.
4. Retirez les 2 vis situées sur la carte de contrôle et fixez cette dernière sur la gauche.
5. Fixez le bloc à DEL sur la droite (voir image ci-dessous).
Guide d'installation de l’AXIS T90C10/T90C20 Page 25
Caractéristiques techniques
AXIS T90C10 DEL infrarouges pour dôme fixe
Modèle AXIS T90C10 DEL infrarouges pour dôme fixe
Alimentation Entrée 18 - 56 V CC, consommation : 13 W
Type 850 nm, application semi-couverte
Boîtier Boîtier aluminium et couvercle lexan,
certifiés IP66, NEMA 4X , résistants aux chocs
Angle 120°
Distance maximum
d’éclairage
Conditions d’utilisation -40 à +55 °C (-40 à 131 °F)
Accessoires inclus Câble d’alimentation prémonté de 5 m
Dimensions 130 x 256 x 47 mm (5,1 x 11 x 1,8 po)
Poids 700 g (1,5 lb) LB
Accessoire en option Adapteur secteur pour T90C10
AXIS T90C20 à DEL infrarouges
Modèle AXIS T90C20 DEL infrarouges pour dôme fixe
Alimentation Alimentation par Ethernet IEEE802.3af. Consommation : 13 W
Type 850 nm, application semi-couverte
Boîtier Boîtier aluminium et couvercle lexan,
Angle 120°
Distance maximum
d’éclairage
Conditions d’utilisation -40 à +55 °C(-40 à 131 °F)
Accessoires inclus Câble réseau standard CAT-5 prémonté de 5 m
20 à 30 m (67 à 98 pieds) selon l’environnement et l’installation
certifiés IP66, NEMA 4X, résistants aux chocs
20 à 30 m (67 à 98 pieds) selon l’environnement et l’installation
FRAN
Ç
AIS
Accessoires
recommandés
Dimensions 130 x 256 x 47 mm (5,1 x 11 x 1,8 po)
Poids 700 g (1,5 lb) LB
Injecteur PoE AXIS à 1 port
Page 26 Guide d’installation de l’AXIS T90C10/T90C20
0%100%
-
+
Déplacez les câbles pour voir le dispositif de
réglage de la cellule photoélectrique.
Réglage de la
puissance
Réglage de la
cellule photoélectrique
Dépannage
Problème Solution
Le module à DEL
infrarouges ne s’allume
pas.
Si l’image est trop claire. Réglez l’alimentation (voir l’image ci-dessous).
• Vérifiez que le connecteur RJ45 est correctement inséré.
(AXIS T90C20 à DEL infrarouges)
• Vérifiez que le bloc d’alimentation est bien sous une tension de
18-56 V CC. Vérifiez la polarité (AXIS T90C10 DEL infrarouges
pour dôme fixe).
• Réglez la cellule photoélectrique (+ pour augmenter la sensibilité
et - pour la diminuer).
• Vérifiez si la cellule photoélectrique fonctionne. Couvrez la
cellule : les DEL doivent s’allumer. Si ce n’est pas le cas, veuillez
contacter Axis.
Garantie
Pour plus d'informations sur la garantie des produits Axis et des informations générales relatives à
celle-ci de consulter le site www.axis.com/warranty
Sicherheitsvorkehrungen
Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis
Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen
müssen.
• Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung.
• Setzen Sie das Axis Produkt keinen Vibrationen, Erschütterungen oder starkem Druck aus.
Installieren Sie das Produkt nicht an instabilen Halterungen oder instabilen oder
vibrierenden Oberflächen oder Mauern, da dadurch das Produkt beschädigt werden könnte.
• Verwenden Sie bei der Installation des Axis Produkts nur geeignetes Werkzeug; zu hoher
Kraftaufwand kann das Produkt beschädigen.
• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
Verwenden Sie zur Reinigung ein feuchtes Tuch.
• Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht.
Dieses ist von Axis oder Drittanbietern erhältlich.
• Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden.
• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei ServiceAngelegenheiten an Axis oder an Ihren Axis-Händler.
• Verwenden Sie dieses Axis-Produkt unter Beachtung der vor Ort geltenden rechtlichen
Bestimmungen.
• Um dieses Axis-Produkt im Freien verwenden zu können, muss es in einem zugelassenen
Außengehäuse installiert werden.
• Das Axis Produkt sollte nur von geschultem Fachpersonal installiert werden. Beachten Sie
bei der Montage die geltenden nationalen und lokalen Bestimmungen.
DEUTSCH
Transport
• Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer
vergleichbaren Verpackung, damit das Produkt nicht beschädigt wird.
AXIS T90C10/T90C20 Installationsanleitung Seite 29
AXIS T90C10/T90C20 Fixed-Dome IR-LED
Installationsanleitung
In dieser Anleitung wird die Anbringung des AXIS T90C10/ AXIS T90C20 IR-LED-Strahlers an
folgende unbewegliche Dome-Kameras beschrieben:
• AXIS P3343-VE
• AXIS P3344-VE
• AXIS P3346-VE.
Anweisungen zur Installation der Kamera finden Sie in der Installationsanleitung zu Ihrer Kamera.
In der Anleitung werden folgende Themen behandelt:
1. Lieferumfang. Siehe unten.
2. Installation, auf Seite 32.
3. Spezifikationen, auf Seite 38.
Lieferumfang
Komponente Modelle/Varianten/Anmerkungen
Beleuchtungsmodul PoE-Cat 5-Kabel
(für AXIS T90C20 Fixed-Dome-IR-LED)
18-56 V Gleichstrom-Steuerkabel
(für AXIS T90C10 IR-LED)
DEUTSCH
Gedruckte Dokumente AXIS T90C10/T90C20 Fixed-Dome IR-LED
Installationsanleitung (dieses Dokument)
Seite 30 AXIS T90C10/T90C20 Installationsanleitung
AXIS P33 Fixed-Dome-Kamera
Fotozelle
IR-LED
PoE-Cat 5- oder 18-56 V Gleichstrom-
(vormontiert)
Kabel (5 Meter)
Die Spezifikationen können jederzeit ohne Vorankündigung geändert werden.
Die Installation darf nur von geschulten und qualifizierten Mitarbeitern durchgeführt werden.
Zur Installation in gut
Bitte nicht direkt in die
Lampe schauen
belüfteten Bereichen!
Hardwareübersicht
AXIS T90C10/T90C20 Installationsanleitung Seite 31
20-30m
120°
Max Ausleuchtung
Min. Ausleuchtung
Min. Ausleuchtung
Empfehlungen
Der im Axis Produktpaket enthaltene LED-Block ist nach vorne ausgerichtet. Diese Position eignet
sich für die meisten Installationen. Sie können den LED-Block jedoch auch in andere Positionen
ausrichten. Siehe Seite 35.
DEUTSCH
Hinweis:
Verwenden Sie Schrauben, die für das Wandmaterial geeignet sind.
Seite 32 AXIS T90C10/T90C20 Installationsanleitung
Montagehalterung
Kameragehäuse
Kuppelabdeckung
Wetterschutz
Seitenlöcher
rückseitiges Kabelloch
rückseitiges Kabelloch
Seiten
Schraube
Kameragehäuse
abdeckung
Installation
Hinweise:
• Wenn der IR-LED-Strahler montiert ist, können die Kamerakabel nur durch und nicht entlang der Wand
verlegt werden.
•Der
IR-LED-Strahler wird durch das Umgebungslicht gesteuert, das von der Fotozelle des Geräts erkannt
wird. Stellen Sie daher sicher, dass die Fotozelle nicht blockiert oder abgedeckt wird.
1. Wenn die Kamera bereits montiert ist, trennen Sie die Kamera von der Stromversorgung.
Entfernen Sie den Wetterschutz und die Kuppelabdeckung der Kamera. Nehmen Sie
anschließend das Kameragehäuse aus der Montagehalterung und die Kameraeinheit aus dem
Gehäuse heraus.
Wenn die Kamera noch nicht installiert wurde, befestigen Sie die Montagehalterung an der
Wand. Anweisungen hierzu und weitere Informationen finden Sie in der Installationsanleitung
zu Ihrer Kamera.
2. Entfernen Sie die Seitenabdeckung des Kameragehäuses. Legen Sie die Schrauben beiseite und
heben Sie sie auf.
Wenn das Kameraobjektiv nach rechts oder links ausgerichtet sein sollte, lesen Sie zunächst die
Informationen auf Seite 35, bevor Sie fortfahren.
AXIS T90C10/T90C20 Installationsanleitung Seite 33
Dichtungen in den seitlichen
und rückseitigen Kabellöchern
IR-LED-Schraube
Rückansicht
3. Entfernen Sie zur Verkabelung die Dichtung aus
einem Seitenloch und dem entsprechenden
rückseitigen Kabelloch des Kameragehäuses. (Das
Kabel des IR-LED-Strahlers muss durch das linke
rückseitige Kabelloch im Kameragehäuse geführt
werden).
Führen Sie das IR-LED-Kabel durch das seitliche
und rückseitige Kabelloch im Kameragehäuse.
4. Führen Sie die beiden Kabeldichtungen durch das
seitliche Kabelloch.
5. Drücken Sie die Dichtungen in das seitliche und
rückseitige Kabelloch. Die Dichtungen müssen
ohne Falten oder Krümmungen fest in den Löchern
sitzen.
6. Positionieren Sie den IR-LED-Strahler unten
am Kameragehäuse und richten Sie das
Schraubenloch auf der Rückseite des
IR-LED-Strahlers auf das Schraubenloch im
Kameragehäuse aus. Befestigen Sie mit der
einzelnen Schraube den IR-LED-Strahler am
Kameragehäuse.
7. Befestigen Sie das Kameragehäuse an der
Montagehalterung.
DEUTSCH
Seite 34 AXIS T90C10/T90C20 Installationsanleitung
Hier
Hier Schraube einsetzen
Vorderansicht
Schraube
einsetzen
8. Führen Sie die folgenden Schritte für eine vandalismus-geschützte Installation aus:
a. Nehmen Sie die Abdeckung des IR-LED-Strahlers ab.
b. Befestigen Sie den IR-LED mit zwei Schrauben an der Wand.
c. Stellen Sie sicher, dass die Dichtung korrekt positioniert ist und bringen Sie die Abdeckung
wieder an.
9. Schließen Sie das Netzwerkkabel am IR-LED und am PoE-Switch bzw. Midspan (AXIS T90C20)
an oder verbinden Sie das Gleichstromkabel mit der Stromversorgungseinheit (AXIS T90C10).
10. Schließen Sie die Installation der Kamera gemäß den Anweisungen in der Installationsanleitung
zu Ihrer Netzwerk-Kamera ab.
AXIS T90C10/T90C20 Installationsanleitung Seite 35
AXIS T90C20
Wenn das Kameraobjektiv nach links zeigt:
1. Entfernen Sie die 3 Schrauben auf dem LED-Block. Entfernen Sie den LED-Block von dem
Montageblock und separieren Sie die LED-Block Isolierung von dem LED-Block.
2. Lösen Sie den Erdungsdraht aus dem Schraubenloch links und befestigen Sie ihn an einem
Schraubenloch auf der rechten Seite.
3. Entfernen Sie die 2 Schrauben von dem Montageblock und platzieren Sie ihn auf der linken
Seite und bringen Sie die beiden Schrauben wieder an.
4. Bringen Sie die LED-Block Isolierung zwischen LED-Block und Montageblock an. Richten Sie
den LED-Block an den Schraubenlöchern aus und bringen Sie die 3 Schrauben wieder an.
Wenn das Kameraobjektiv nach rechts zeigt:
1. Entfernen Sie die 3 Schrauben auf dem LED-Block. Entfernen Sie den LED-Block von dem
Montageblock und separieren Sie die LED-Block Isolierung von dem LED-Block.
2. Lösen Sie das Erdungsdraht aus dem linken Schraubenloch und befestigen Sie es an einem
Schraubenloch rechts.
3. Lösen Sie die Kabelverschraubung und ziehen Sie das Kabel bis zur linken Seite des
IR-LED-Strahlers. Lösen Sie die beiden Schrauben auf der Steuerungseinheit und befestigen Sie
anschließend die Steuerungseinheit auf der linken Seite. Befestigen Sie den LED-Block mit zwei
Schrauben an der ursprünglichen Position der Steuerungseinheit.
4. Entfernen Sie die 2 Schrauben auf der Steuerungseinheit, entfernen Sie die Steuerungseinheit
zusammen mit der Isolierung. Befestigen Sie die Steuerungseinheit zusammen mit der
Isolierung auf der linken Seite.
5. Entfernen Sie die beiden Schrauben von dem Montageblock und platzieren Sie ihn auf der
rechten Seite. Befestigen Sie die beiden Schrauben wieder.
DEUTSCH
Seite 36 AXIS T90C10/T90C20 Installationsanleitung
LED-Block
LED-Block auf der linken Seite
LED-Block auf der rechten Seite
LED-Block
LED-Block in der Mitte
Kabelverschraubung
LED-Block
Steuerungseinheit
Isolierung des
Isolierung der
Steuerungseinheit
LED-blocks
6. Fixieren Sie den LED-Block zusammen mit der LED-Block Isolierung auf dem Montageblock und
sichern Sie alles mit den 3 Schrauben.
AXIS T90C10/T90C20 Installationsanleitung Seite 37
LED-Block
2 Schrauben auf LED-Block
LED-Block auf der linken Seite
LED-Block auf der rechten Seite
2 Schrauben auf
Steuerungseinheit
LED-Block
Steuerungseinheit
LED-Block in der Mitte
Kabelverschraubung
Ferrit
AXIS T90C10
Wenn das Kameraobjektiv nach links zeigt:
1. Entfernen Sie die zwei Schrauben auf beiden Seiten auf dem LED-Block und entfernen danch
den LED-Block.
2. Bewegen Sie den Ferrit in die Mitte (siehe Bild unten).
3. Entfernen Sie die 2 Schrauben der Steuerungseinheit und befestigen Sie die Steuerungseinheit
auf der rechten Seite.
4. Richten Sie den LED-Block mit den Schraublöchern auf der linken Seite aus und ziehen Sie die 2
Schrauben wieder an.
Wenn das Kameraobjektiv nach rechts zeigt:
1. Entfernen Sie die 2 Schrauben auf beiden Seiten auf dem LED-Block und entfernen danch den
LED-Block.
2. Bewegen Sie den Ferrit in die Mitte (siehe Bild unten).
3. Lösen Sie die Kabelverschraubung und ziehendas Kabel nach, damit es die linke Seite des
LED-Block erreichen kann.
4. Entfernen Sie die zwei Schrauben der Steuerungseinheit und befestigen Sie die
Steuerungseinheit auf der linken Seite.
5. Befestigen Sie den LED-Block auf der rechten Seite (siehe Bild unten).
DEUTSCH
Seite 38 AXIS T90C10/T90C20 Installationsanleitung
Spezifikationen
AXIS T90C10 IR-LED
Modell AXIS T90C10 Fixed-Dome-IR-LED
Betrieb Netzeingang: 18 - 56 V Gleichstrom, Stromverbrauch: 13 W
Typ 850 nm halb verdeckt
Gehäuse IP66- und NEMA 4X-zertifiziert, schlagfest
Aluminiumgehäuse mit Abdeckung aus Lexan
Winkel 120°
Maximale Beleuchtungsweite Je nach Umgebung und Installationsart 20 - 30 m
Betriebsbedingungen -40 °C bis +55 °C
Im Lieferumfang enthaltenes
Zubehör
Abmessungen 130 x 256 x 47 mm
Gewicht 700 g
Optinonales Zubehör Netzteil für T90C10
AXIS T90C20 IR-LED
Modell AXIS T90C20 Fixed-Dome-IR-LED
Betrieb Power over Ethernet IEEE802.3af; Stromverbrauch: 13 W
Typ 850 nm halb verdeckt
Gehäuse IP66- und NEMA 4X-zertifiziert, schlagfest
Winkel 120°
MaximaleBeleuchtungsweite Je nach Umgebung und Installationsart 20 - 30 m
Betriebsbedingungen -40 °C bis +55 °C
Im Lieferumfang enthaltenes
Zubehör
Empfohlenes Zubehör AXIS PoE-Midspan 1 Anschluss
Abmessungen 130 x 256 x 47 mm
Vormontiertes Netzkabel (5 m)
Aluminiumgehäuse mit Abdeckung aus Lexan
Vormontiertes Standard-CAT 5-Netzwerkkabel (5 m)
Gewicht 700 g
AXIS T90C10/T90C20 Installationsanleitung Seite 39
Schieben Sie die Kabel zur Seite,
um an den Fotozellenregler zu gelangen
0%100%
-
Spannungsregler
Fotozellenregler
Fehlerbehebung
Problem Lösung
IR-LED-Strahler schaltet
sich nicht ein
Das Bild ist zu hell Passen Sie die Spannung an (siehe Abbildung unten)
• Vergewissern Sie sich, dass der RJ45-Stecker sicher eingesteckt
ist (AXIS T90C20 IR-LED)
• Stellen Sie sicher, dass die SVE 18 bis 56 V Gleichstrom liefert und
die richtige Polarität eingestellt ist (AXIS T90C10 IR-LED)
• Stellen Sie die Fotozelle ein
(+ erhöht die Empfindlichkeit; - verringert die Empfindlichkeit)
• Prüfen Sie, ob die Fotozelle funktioniert. Verdecken Sie die
Fotozelle: Die LEDs sollten sich jetzt einschalten. Ist dies nicht der
Fall, wenden Sie sich an Axis.
DEUTSCH
Garantie
Die Garantiebedingungen für Axis Produkte sowie weitere Informationen zum Thema Garantie
finden Sie unter www.axis.com/warranty
Sicurezza
Leggere attentamente questa Guida all'installazione prima di installare un prodotto Axis.
Conservare la Guida all'installazione per ulteriori riferimenti.
• Conservare il prodotto Axis in un ambiente asciutto e ben ventilato.
• Evitare di esporre il prodotto Axis alle vibrazioni, agli urti o a forte pressione. Non installare
il prodotto su staffe instabili, superfici o pareti instabili o vibranti, poiché ciò potrebbe
danneggiare il prodotto.
• Utilizzare solo strumenti idonei quando si installa il prodotto Axis. Una forza eccessiva
potrebbe danneggiare il prodotto.
• Non utilizzare sostanze chimiche, agenti caustici o detergenti spray. Utilizzare un panno
umido per la pulizia.
• Utilizzare solo accessori conformi con le specifiche tecniche del prodotto. Queste possono
essere fornite da Axis o da terze parti.
• Utilizzare solo parti di ricambio fornite o raccomandate da Axis.
• Non tentare di riparare il prodotto da soli, contattare Axis o il rivenditore di zona Axis per
assistenza.
• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
• Per utilizzare questo prodotto Axis all'esterno, è necessario installarlo in un alloggiamento
per esterni approvato.
• Il prodotto Axis deve essere installato da un tecnico qualificato. Osservare le disposizioni
nazionali e locali per l'installazione.
ITALIANO
Trasporto
• Quando si trasporta il prodotto Axis, utilizzare l'imballo originale o un imballo equivalente
per evitare di danneggiare il prodotto.
AXIS T90C10/T90C20 Guida all'installazione Pagina 43
LED IR per telecamere a cupola fisse AXIS
T90C10/T90C20
Questa guida fornisce le istruzioni per installare il LED IR per AXIS T90C10/ AXIS T90C20 con le
seguenti telecamere fisse a cupola:
• AXIS P3343-VE
• AXIS P3344-VE
• AXIS P3346-VE.
Per installare la telecamera, fare riferimento alla guida all'installazione fornita con il prodotto.
La guida fornisce informazioni sui seguenti argomenti:
1. Contenuto della confezione. Vedere di seguito.
2. Installazione, a pagina 46.
3. Specifiche, a pagina 52.
Contenuto della confezione
Elemento Modelli/varianti/note
Modulo di illuminazione Cavo PoE Cat 5
(per LED IR per cupola fissa AXIS T90C20)
Cavo di controllo alimentazione 18-56V CC
(per LED IR per AXIS T90C10 )
ITALIANO
Materiali stampati Guida all'installazione per telecamere a cupola fisse
AXIS T90C10/T90C20 (questo documento)
Pagina 44 AXIS T90C10/T90C20 Guida all'installazione
Telecamera a cupola fissa AXIS P33
Fotocellula
LED IR
PoE Cat 5 o alimentazione 18-56 V CC
(pre-montato)
Cavo da 5 metri
Le specifiche tecniche possono essere modificate senza preavviso.
L'installazione deve essere eseguita da personale preparato e qualificato.
Installare in una zona
adeguatamente ventilata
Non fissare lo sguardo
sulla lampada
Panoramica dell'hardware
AXIS T90C10/T90C20 Guida all'installazione Pagina 45
20-30m
120˚
Massima illuminazione
Minore illuminazione
Minore illuminazione
Raccomandazioni
Questo prodotto Axis viene fornito con il blocco LED sulla parte anteriore e questo posizionamento
è adatto alla maggior parte delle installazioni; è comunque possibile spostare il blocco LED nelle
altre direzioni. Vedere pagina 49.
Nota:
Utilizzare viti adatte al materiale della parete.
ITALIANO
Pagina 46 AXIS T90C10/T90C20 Guida all'installazione
Staffa di montaggio
Involucro dell’unità
Copertura a cupola
Schermo di protezione contro
Fori laterali
Foro posteriore
Foro posteriore
gli agenti atmosferici
Copertura
Vite
Involucro dell’unità
laterale
Installazione
Note:
• Quando il LED IR è installato, i cavi della telecamera possono essere fatti passare solo attraverso la parete
(non lungo la parete).
•Il
LED IR è controllato dal livello di luce ambientale rilevato dalla fotocellula dell'unità. Assicurarsi che la
fotocellula non sia ostruita o coperta.
1. Se la telecamera è già installata, scollegare alimentazione dalla telecamera; rimuovere la
schermatura contro gli agenti atmosferici e la copertura a cupola; rimuovere il rivestimento
dell’unità dalla staffa di montaggio; scollegare l'unità della telecamera.
Se la telecamera non è già installata, fissare la staffa di montaggio alla parete. Controllare la
guida all'installazione della telecamera per questa e le ulteriori procedure di installazione.
2. Rimuovere il coperchio laterale dall’involucro dell’unità; conservando la vite.
Se l'obiettivo della telecamera deve essere rivolto a destra o a sinistra, leggere le informazioni a
pagina 49 prima di procedere.
AXIS T90C10/T90C20 Guida all'installazione Pagina 47
Guarnizioni nei fori
laterali e posteriori
Avvitare il
Vista posteriore
LED IR
Avvitare qui
Avvitare qui
Vista anteriore
3. Rimuovere la guarnizione da uno dei fori laterali e
dal foro posteriore corrispondente nell’involucro
dell’unità, per il cablaggio. (Il cavo del LED IR deve
entrare nel foro sulla sinistra dell’involucro
dell’unità)
Far passare il cavo del LED IR attraverso il foro
laterale e il foro posteriore dell’involucro dell’unità.
4. Forzare le 2 guarnizioni sul cavo attraverso il foro
laterale.
5. Inserire le guarnizioni nei fori laterale e posteriore.
Controllare che le guarnizioni si inseriscano a fondo
nei fori, senza pieghe o curvature.
6. Collocare il LED IR sotto l’involucro
dell’unità allineando il foro della vite sul
retro del LED IR con il foro della vite
nell’involucro dell’unità; avvitare il LED IR
sul rivestimento di unità con l’unica vite.
7. Fissare l’involucro dell’unità alla staffa di
montaggio.
8. Per un’installazione a prova di manomissione eseguire le seguenti operazioni:
a. Scollegare la copertura del LED IR.
b. Avvitare il LED IR sulla parete con 2 viti.
c. Rimontare il coperchio dopo essersi assicurati che la guarnizione sia in posizione.
ITALIANO
Pagina 48 AXIS T90C10/T90C20 Guida all'installazione
9. Collegare al cavo di rete dal LED IR allo switch o midspan PoE (AXIS T90C20); oppure collegare
il cavo CC alla PSU (AXIS T90C10).
10. Per completare l'installazione della telecamera, fare riferimento alla guida per l'installazione
fornita con la telecamera di rete.
AXIS T90C10/T90C20 Guida all'installazione Pagina 49
AXIS T90C20
Quando l’obiettivo della telecamera è rivolto a sinistra
1. Rimuovere le 3 viti poste sul blocco dei LED. Staccare il blocco LED dal blocco di montaggio e
separare il blocco dei LED dalla placca isolante dello stesso.
2. Svitare il cavo di terra dal foro della vite sulla sinistra e collegarlo al foro filettato sulla destra.
3. Rimuovere le 2 viti dal blocco di montaggio, spostarlo a sinistra e stringere nuovamente le viti.
4. Montare la placca isolante del blocco LED tra il blocco LED ed il blocco di montaggio. Allineare
il blocco LED con i fori delle viti a sinistra e stringere le 3 viti.
Quando l’obiettivo della telecamera è rivolto a destra
1. Rimuovere le 3 viti poste sul blocco dei LED. Staccare il blocco LED dal blocco di montaggio e
separare il blocco dei LED dalla placca isolante dello stesso.
2. Svitare il cavo di terra dal foro della vite sulla sinistra e collegarlo al foro filettato sulla destra.
3. Allentare il pressacavo e tirare una tratto di cavo più lungo, in modo che possa raggiungere il
lato sinistro del LED IR.
4. Rimuovere le 2 viti della scheda di controllo, rimuovere la scheda di controllo insieme alla
placca isolante della stessa. Fissare la scheda di controllo insieme alla placca isolante nella
parte sinistra dell'alloggiamento.
5. Rimuovere le 2 viti dal blocco di montaggio e muoverlo a destra, stringere nuovamente le 2 viti.
6. Fissare il blocco LED insieme alla placca isolante del blocco LED sopra il blocco di montaggio e
stringere le 3 viti.
ITALIANO
Pagina 50 AXIS T90C10/T90C20 Guida all'installazione
Blocco dei LED
Blocco dei LED sulla sinistra
Blocco dei LED a destra
Blocco dei LED
Scheda di controllo
Blocco dei LED al centro
Pressacavo
Blocco dei LED
Placca isolante
Placca isolante della
scheda di controllo
del blocco LED
.
AXIS T90C10/T90C20 Guida all'installazione Pagina 51
Blocco dei LED
2 viti sul blocco dei LED
Blocco dei LED sulla sinistra
Blocco dei LED a destra
2 viti sulla scheda
di controllo
Blocco dei LED
Scheda di controllo
Blocco dei LED al centro
Pressacavo
Ferrite
AXIS T90C10
Quando l’obiettivo della telecamera è rivolto a sinistra
1. Rimuovere le 2 viti situate sulla parte superiore di ciascun lato del blocco dei LED e staccare il
blocco dei LED.
2. Spostare la ferrite al centro (vedi immagine in basso).
3. Rimuovere le due viti della scheda di controllo e fissare la scheda di controllo sulla destra.
4. Allineare il blocco dei LED con i fori delle viti a sinistra ed stringere le viti nuovamente.
Quando l’obiettivo della telecamera è rivolto a destra
1. Rimuovere le 2 viti situate sulla parte superiore di ciascun lato del blocco dei LED e staccare il
blocco dei LED.
2. Spostare la ferrite al centro (vedi immagine in basso).
3. Svitare il blocco del cavo e allungare il cavo cosicche' possa raggiungere la parte sinistra dell
LED IR.
4. Rimuovere le due viti della scheda di controllo e fissare la scheda di controllo sulla sinistra.
5. Fissare il blocco LED sulla destra (vedi immagine in basso).
ITALIANO
Pagina 52 AXIS T90C10/T90C20 Guida all'installazione
Specifiche
LED IR per AXIS T90C10
Modello LD IR per cupola fissa AXIS T90C10
Alimentazione Ingresso 18 - 56 V CC, consumo: 13W
Tipo 850 nm, semi-discreto
Involucro Classe IP66 e NEMA 4X, involucro resistente agli urti
in alluminio e coperchio in lexan
Angolo 120°
Distanza massima di
illuminazione
Condizioni operative Da -40 °C a +55 °C
Accessori inclusi Cavo di alimentazione da 5 m pre-montato
Dimensioni 130 x 256 x 47 mm
Peso 700 g
Accessorio opzionale Alimentatore per la T90C10
LED IR per AXIS T90C20
Modello LED IR per cupola fissa AXIS T90C20
Alimentazione Power over Ethernet IEEE802.3af; consumo: 13W
Tipo 850 nm, semi-discreto
Involucro Classe IP66 e NEMA 4X, involucro resistente agli urti
Angolo 120°
Distanza massima di
illuminazione
Condizioni operative Da -40 °C a +55 °C
Accessori inclusi Cavo di rete CAT 5 da 5 m pre-montato
20 - 30 m in funzione dell’ambiente e dell’installazione
in alluminio e coperchio in lexan
20 - 30 m in funzione dell’ambiente e dell’installazione
Accessori consigliati AXIS PoE Midspan 1-Port
Dimensioni 130 x 256 x 47 mm
Peso 700 g
AXIS T90C10/T90C20 Guida all'installazione Pagina 53
0%100%
-
Regolatore fotocellula
Regolatore potenza
Spostare i cavi per vedere la regolazione della fotocellula
Risoluzione dei problemi
Problema Soluzione
Il LED IR non si accende • Controllare che il connettore RJ45 sia inserito saldamente
Se l'immagine è troppo
luminosa
(LED IR per AXIS T90C20)
• Controllare che la tensione di alimentazione della PSU sia 18-56V
CC; assicurarsi che la polarità sia corretta (LED IR per AXIS
T90C10 )
• Regolare la fotocellula (+ aumenta la sensibilità, - la diminuisce)
• Controllare che la fotocellula funzioni; coprire la fotocellula, i LED
dovrebbero accendersi; in caso contrario contattare Axis.
Regolare alimentazione (vedere l’immagine sottostante)
¨
ITALIANO
Garanzia
Per informazioni relative alla garanzia del prodotto AXIS ed ogni altra ulteriore informazione
correlata, di consultare la pagina www.axis.com/warranty
Medidas preventivas
Lea detenidamente esta Guía de instalación antes de instalar el producto Axis. Guarde la Guía de
instalación para poder consultarla en el futuro.
• Guarde el producto Axis en un entorno seco y ventilado.
• Evite exponer el producto Axis a vibraciones, golpes o presiones excesivas. No instale el
producto en soportes inestables ni en superficies o paredes inestables o con vibraciones, ya
que esto podría dañarlo.
• Utilice solo las herramientas apropiadas para instalar el producto Axis; una fuerza excesiva
podría dañarlo.
• No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Límpielo con un
paño húmedo.
• Utilice solo accesorios que cumplan las especificaciones técnicas del producto. Puede
obtenerlos de Axis o de un tercero.
• Utilice solo piezas de recambio suministradas o recomendadas por Axis.
• No intente reparar el producto usted mismo, póngase en contacto con Axis o con el
distribuidor de Axis para los temas de servicio técnico.
• Este producto Axis se utilizará de conformidad con la legislación y normativas locales.
• Para utilizar este producto Axis en exteriores, se instalará en una carcasa protectora para
exteriores aprobada.
• La instalación del producto Axis debe realizarla un profesional cualificado. Siga las
normativas nacionales y locales aplicables para la instalación.
Transporte
• A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para
no dañar el producto.
ESPAÑOL
Guía de instalación de la AXIS T90C10/T90C20 Página 57
Lámpara infrarroja de ledes AXIS
T90C10/T90C20 para cámaras domo fijas
Esta guía proporciona instrucciones acerca de la instalación de la lámpara AXIS T90C10/ AXIS
T90C20 con ledes infrarrojos con las siguientes cámaras domo fijas:
• AXIS P3343-VE
• AXIS P3344-VE
• AXIS P3346-VE.
Para instalar la cámara, consulte la guía de instalación proporcionada con el producto.
El contenido de esta guía es el siguiente:
1. Contenido del paquete. Consulte la información siguiente.
2. Instalación, en la página 60.
3. Especificaciones, en la página 67.
Contenido del paquete
Artículo Modelos/variantes/notas
Módulo de iluminación Cable Cat 5 PoE
(para la lámpara infrarroja de ledes AXIS T90C20
apta para cámaras domo fijas)
Cable de control de alimentación 18-56 V CC
(para Lámpara infrarroja de ledes AXIS T90C10)
Material impreso Guía de instalación de la lámpara infrarroja de ledes
AXIS T90C10/T90C20 apta para cámaras domo fijas
(este documento)
ESPAÑOL
Página 58 Guía de instalación de la AXIS T90C10/T90C20
Cámara domo fija AXIS P33
Célula fotoeléctrica
Lámpara infrarroja de ledes
Alimentación PoE Cat 5 o 18-56 V CC
(preinstalado)
Cable de 5 metros
Especificaciones sujetas a cambios sin previo aviso.
La instalación debe ser realizada por personal cualificado y con experiencia.
Installar en una zona
No mirar fijamente
bien ventilada
a la lámpara
Presentación del hardware
Guía de instalación de la AXIS T90C10/T90C20 Página 59
Iluminación
máxima
Menos iluminación
Menos iluminación
Recomendaciones
Este producto de Axis se entrega con el bloque de ledes mirando hacia el frente y esta posición es
adecuada para la mayoría de las instalaciones; sin embargo, es posible mover el bloque de ledes
hacia otras direcciones. Consulte la página 63.
20-30m
120°
Nota: Utilice los tornillos adecuados para el material de la pared.
ESPAÑOL
Página 60 Guía de instalación de la AXIS T90C10/T90C20
Escuadra de montaje
Carcasa de la unidad
Cubierta del domo
Pantalla de protección
Orificios laterales
Orificio trasero
Orificio trasero
Tapa
Tornillo
Carcasa de la unidad
lateral
Instalación
Notas:
• Una vez instalada la lámpara infrarroja de ledes, sólo podrá guiar los cables de la cámara a través de la
pared (no a lo largo de la pared).
• La lámpara infrarroja
célula fotoeléctrica de la unidad. Asegúrese de que la célula fotoeléctrica no está ni obstruida ni cubierta.
1. Si la cámara ya está instalada, desconecte la alimentación de la cámara; retire la pantalla de
protección y la cubierta del domo de la cámara; retire la carcasa de la unidad de la escuadra de
montaje; separe la unidad de la cámara.
Si la cámara no está aún instalada, fije la escuadra de montaje a la pared. Consulte la guía de
instalación de la cámara para estas y otras instrucciones de instalación.
2. Retire la tapa lateral de la carcasa de la unidad; guarde el tornillo.
de ledes se controla a través del nivel de la luz ambiente que se detecta mediante la
Si el objetivo de la cámara se va orientar hacia la derecha o la iziquierda, lea la siguiente
información de la página 63 antes de continuar.
Guía de instalación de la AXIS T90C10/T90C20 Página 61
Juntas en orificios laterales
y orificios traseros
Tornillo de la
Vista trasera
lámpara
infrarroa de
ledes
3. Para realizar el cableado, retire la junta de uno de los
orificios laterales y del orificio trasero
correspondiente en la carcasa de la unidad. (El cable
para la lámpara infrarroja debe entrar en el orificio
en la parte izquierda de la carcasa de la unidad.)
Pase el cable de la lámpara infrarroja a través del
orificio lateral así como del orificio trasero en la
carcasa de la unidad.
4. Pase las dos juntas del cable a través del orificio
lateral.
5. Coloque las juntas en los orificios laterales y traseros.
Las juntas deben encajar perfectamente en los
orificios sin dobleces ni curvas.
6. Coloque la lámpara infrarroja debajo de la
carcasa de la unidad alineando el orificio del
tornillo en la parte trasera de la lámpara
infrarroja con el orificio del tornillo en la
carcasa de la unidad; atornille la lámpara
infrarroja a la carcasa de la unidad con el
tornillo suelto.
7. Fije la carcasa de la unidad a la escuadra de
montaje.
ESPAÑOL
Página 62 Guía de instalación de la AXIS T90C10/T90C20
Atornille aquí
Atornille aquí
Vista frontal
8. Para instalaciones resistentes a agresiones, haga lo siguiente:
a. Retire la cubierta la lámpara infrarroja.
b. Atornille la lámpara infrarroja a la pared con 2 tornillos.
c. Vuelva a colocar la cubierta después de asegurarse de que la junta está en su sitio.
9. Conecte el cable de red desde la lámpara infrarroja al switch o midspan PoE (aplicable para el
modelo AXIS T90C20); o conecte el cable de CC a la fuente de alimentación (aplicable para el
modelo AXIS T90C10).
10. Para finalizar la instalación de la cámara, consulte la guía de instalación proporcionada con la
cámara de red.
Guía de instalación de la AXIS T90C10/T90C20 Página 63
AXIS T90C20
Cuando el objetivo de la cámara está orientado hacia la izquierda
1. Retire los 3 tornillos localizados en el bloque de ledes. Separe el bloque de ledes del bloque de
montaje y separe el aislante del bloque de ledes del bloque de ledes.
2. Desatornille el cable de la conexión a tierra del orificio del tornillo a la izquierda y fíjelo a un
orificio de tornillo a la derecha.
3. Retire 2 tornillos del bloque de montaje y colóquelo hacia la izquierda. Apriete los 2 tornillos de
nuevo.
4. Coloque el aislante del bloque de ledes entre el bloque de ledes y el bloque de montaje. Alinee
el bloque de ledes con las perforaciones para los tornillos de la izquierda y vuelva a apretar los
3 tornillos.
Cuando el objetivo de la cámara está orientado hacia la derecha
1. Retire los 3 tornillos situados en el bloque de ledes. Separe el bloque de ledes del bloque de
montaje y separe el aislante del bloque de ledes del bloque de ledes.
2. Desatornille el cable de la conexión a tierra del orificio del tornillo a la izquierda y fíjelo a un
orificio de tornillo a la derecha.
3. Afloje la prensaestopas y pase una longitud superior del cable de modo que llegue al lado
izquierdo del LED infrarrojo.
4. Retire 2 tornillos del panel de control, retire el panel de control junto con el aislante del panel
de control. Apriete el panel de control junto con su aislante hacia la izquierda.
5. Retire 2 tornillos del bloque de montaje y colóquelo hacia la derecha. Apriete los 2 tornillos de
nuevo.
6. Junte el bloque de ledes con el aislante del bloque de ledes en el bloque de montaje. Apriete con
los 3 tornillos.
ESPAÑOL
Página 64 Guía de instalación de la AXIS T90C10/T90C20
Bloque de ledes
Bloque de ledes a la izquierda
Bloque de ledes a la derecha
Bloque de ledes
Tablero de control
Bloque de ledes en el centro
Prensaestopas
Bloque de ledes
Aislante del panel
de control
Aislante del bloque
de ledes
Guía de instalación de la AXIS T90C10/T90C20 Página 65
AXIS T90C10
Cuando el objetivo de la cámara está orientado hacia la izquierda
1. Retire 2 tornillos ubicados en uno de los lados de la parte superior del bloque de ledes y
desmóntelo.
2. Mueva la ferrita hacia el centro (ver imagen más abajo).
3. Retire 2 tornillos de la tarjeta de control y fijela hacia la derecha.
4. Alinee el bloque de ledes con los agujeros para los tornillos hacia la izquierda y vuelva a apretar
los 2 tornillos.
Cuando el objetivo de la cámara está orientado hacia la derecha
1. Retire 2 tornillos ubicados en uno de los lados de la parte superior del bloque de ledes y
desmóntelo.
2. Mueva la ferrita hacia el centro (ver imagen más abajo).
3. Suelte el prensaestopas y despliegue más extensión de cable para que llegue a la parte
izquierda de la lámpara infrarroja de ledes.
4. Retire 2 tornillos de la tarjeta de control y fijela hacia la izquierda.
ESPAÑOL
Página 66 Guía de instalación de la AXIS T90C10/T90C20
Bloque de ledes
2 tornillos en el bloque de ledes
Bloque de ledes a la izquierda
Bloque de ledes a la derecha
2 tornillos en el tablero
de control
Bloque de ledes
Tablero de control
Bloque de ledes en el centro
Prensaestopas
Ferrita
5. Fije el bloque ledes hacia la derecha (ver imagen a continuación).
Guía de instalación de la AXIS T90C10/T90C20 Página 67
Especificaciones
Lámpara infrarroja de ledes AXIS T90C10
Modelo Lámpara infrarroja de ledes AXIS T90C10 para cámaras domo fijas
Alimentación Entrada 18-56 V CC, consumo: 13 W
Tipo 850 mm semicubierto
Carcasa Carcasa de aluminio y cubierta de lexan a prueba de impactos,
IP66 y NEMA 4X
Ángulo 120°
Distancia de iluminación máxima 20 a 30 m según el entorno y la instalación
Condiciones de funcionamiento -40 °C a +55 °C
Accesorios incluidos Cable de alimentación de 5 m preinstalado
Dimensiones 130 x 256 x 47 mm (5,1" x 11" x 1,8")
Peso 700 g (1,5 lb)
Accesorio opcional Fuente de alimentación para T90C10
Lámpara infrarroja de ledes AXIS T90C20
Modelo Lámpara infrarroja de ledes AXIS T90C20 para cámaras domo fijas
Alimentación Alimentación a través de Ethernet IEEE802.3af; consumo: 13 W
Tipo 850 mm semicubierto
Carcasa Carcasa de aluminio y cubierta de lexan a prueba de impactos,
IP66 y NEMA 4X
Ángulo 120°
Distancia de iluminación máxima 20 a 30 m según el entorno y la instalación
Condiciones de funcionamiento -40 °C a +55 °C
Accesorios incluidos Cable de red estándar CAT 5 de 5 m preinstalado
Accesorios recomendados AXIS Midspan PoE de 1 puerto
Dimensiones 130 x 256 x 47 mm (5,1" x 11" x 1,8")
Peso 700 g (1,5 lb)
ESPAÑOL
Página 68 Guía de instalación de la AXIS T90C10/T90C20
Mueva los cables para mostrar el ajustador
de la célula fotoeléctrica
0%100%
-
Ajuste potencia
Ajustador de la célula fotoeléctrica
Solución de problemas
Problema Solución
La lámpara infrarroja de
ledes no se enciende
Si la imagen es demasiado
brillante
• Compruebe que el conector RJ45 está insertado de forma segura
(aplicable para el modelo AXIS T90C20)
• Compruebe que el voltaje de la alimentación de la fuente de
alimentación es de 18-56 V CC; asegúrese de que la polaridad es
correcta (aplicable para el modelo AXIS T90C10)
• Ajuste la célula fotoeléctrica (+ aumenta la sensibilidad; disminuye la sensibilidad)
• Compruebe que la célula fotoeléctrica está funcionando; cubra la
célula fotoeléctrica, los ledes deben encenderse; si no es el caso,
póngase en contacto con Axis.
Ajuste de potencia (vea la imagen a continuación)
Garantía
Para información sobre la garantía de productos Axis e información relacionada, consulte
www.axis.com/warranty
Installation Guide
AXIS T90C10/T90C20 Fixed Dome IR-LED
© Axis Communications AB, 2011-2013
Ver.1.2
Printed: February 2013
Part No. 47106
Loading...
