AXIS Q7414 Video Encoder Blade

Installation Guide

This installation guide provides instructions for installing the AXIS Q7414 Video Encoder Blade on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup

Installation steps

1. Check the package contents against the list below.

2. Hardware overview. See page 6.

3. Install the hardware. See page 6.

4. Assign an IP address. See page 7.

5. Set the password. See page 10.

Package contents

Item Models/variants/notes

Video encoder AXIS Q7414 CD AXIS Network Video Product CD, including product documentation,

installation tools and other software

Printed Materials AXIS Q7414 Installation Guide (this document)

Axis Warranty Document Extra serial number label

ENGLISH

Contact your dealer if anything is missing or damaged.

Page 6 AXIS Q7414 Installation Guide

4 Video inputs

Bus connectors

Reset button

Control button

Power LED

Status LEDs 1-4

Part number (P/N) & Serial number (S/N). The serial number may be required during the installation.

Audio in/out

Mic Power LEDs 1-4

Audio mounting nut

Hardware overview

Dimensions

30 x 129 x 255 mm (1.2” x 5.1” x 10.0”) excluding connectors.

The AXIS Q7414 is designed to be installed into the following video encoder racks.

Follow the instructions in Installation Guide included with the racks for installing the AXIS Q7414. The installation guides for AXIS 291 1U and AXIS Q7900 are available on the AXIS Network Video Product CD included with the AXIS Q7414 and at www.axis.com

Install the Hardware

• AXIS 291 1U Video Server Rack

• AXIS Q7900 Rack

AXIS Q7414 Installation Guide Page 7

Assign an IP address

Most networks today have a DHCP server that automatically assigns IP addresses to connected devices. If your network does not have a DHCP server, blades must be installed one at a time and the AXIS Q7414 will use 192.168.0.90 as the default IP address for channel 1, 192.168.0.91 for channel 2, 192.168.0.92 for channel 3, and 192.168.0.93 for channel 4.

If you would like to assign a static IP address, the recommended method in Windows is either AXIS IP Utility or AXIS Camera Management. Depending on the number of products you wish to install, use the method that best suits your purpose.

Both of these free applications are available on the AXIS Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com

Method Recommended for Operating system

AXIS IP Utility See page 8

AXIS Camera Management See page 9

Notes:

• If assigning the IP address fails, check that there is no firewall blocking the operation.

• For other methods of assigning or discovering the IP address of the systems, see page 12.

Single video encoder Small installations

Multiple products Large installations Installation on a different subnet

Windows

Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7

AXIS Q7414, e.g. in other operating

ENGLISH

Page 8 AXIS Q7414 Installation Guide

AXIS IP Utility

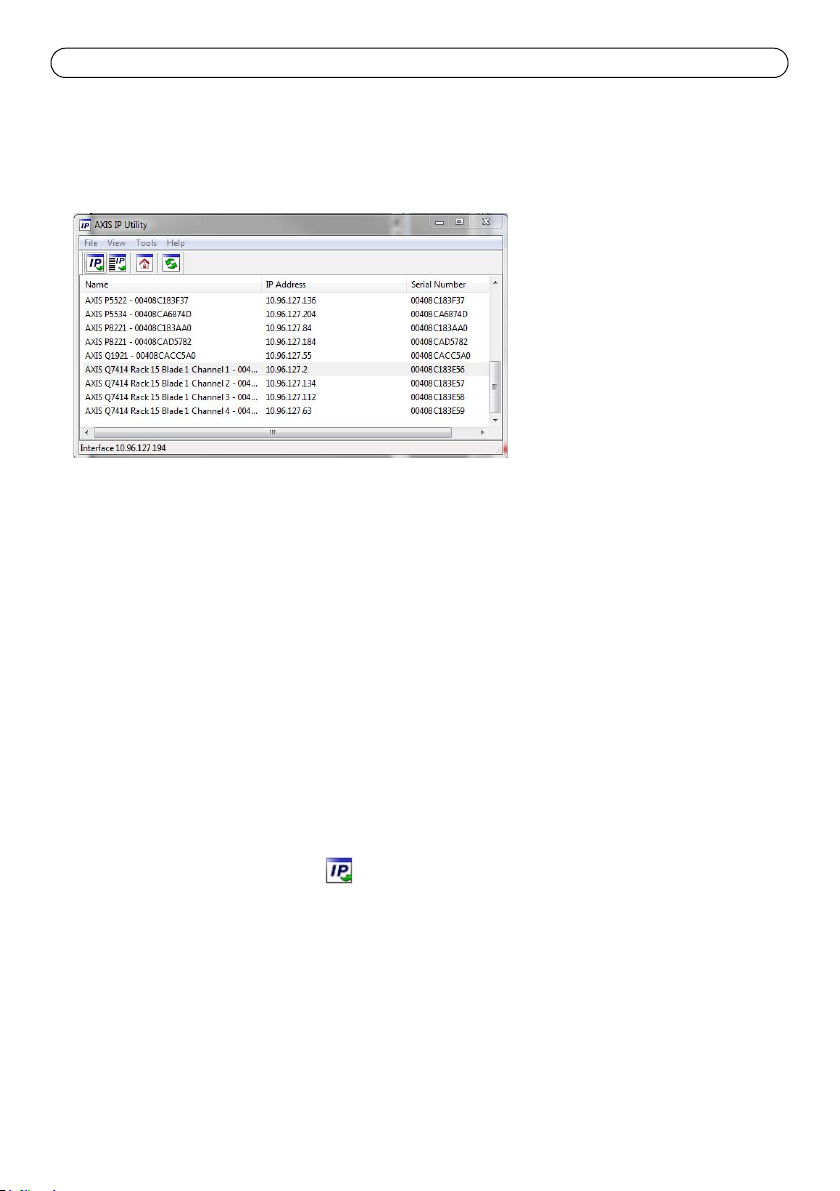

AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address.

Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS Q7414.

Automatic discovery

1. Check that the AXIS Q7414 is connected to the network and that power has been applied.

2. Start AXIS IP Utility.

3. When the AXIS Q7414 appears in the window, double-click an entry to open the home page for that video input. AXIS Q7414 appears in the window with one entry for each of its four video inputs.

4. See page 10 for instructions on how to assign the password.

Set the IP address manually (optional)

1. Acquire an unused IP address on the same network segment as your computer.

2. Select one of the AXIS Q7414s in the list.

3. Click the button Assign new IP address to selected device and enter the IP address.

4. Click the Assign button and follow the instructions.

5. Click the Home Page button to access the video encoder’s web pages.

6. See page 10 for instructions on how to set the password.

AXIS Q7414 Installation Guide Page 9

AXIS Camera Management - multiple products/large installations

AXIS Camera Management can automatically discover multiple Axis devices, show connection status, manage firmware upgrades and set IP addresses.

Automatic discovery

1. Check that the AXIS Q7414 is connected to the network and that power has been applied.

2. Start AXIS Camera Management.

3. When the AXIS Q7414 appears in the window, right-click the link and select Live View Home Page. The AXIS Q7414 appears in the window with one entry for each of its four video inputs.

See page 10 for instructions on how to assign the password.

Assign an IP address in a single device

1. Select a channel in AXIS Camera Management and click the Assign IP button.

2. Select Assign the following IP address and enter the IP address, the subnet mask and default router the device will use.

3. Click the OK button.

ENGLISH

Assign IP addresses in multiple devices

AXIS Camera Management speeds up the process of assigning IP addresses to multiple devices, by suggesting IP addresses from a specified range.

1. Select the devices or video encoder channels you wish to configure (different models can be selected) and click the Assign

IP button.

2. Select Assign the following IP address range and enter the range of IP addresses, the subnet mask and default router the devices will use.

3. Click the OK button.

Page 10 AXIS Q7414 Installation Guide

To configure the password directly via an unencrypted connection, enter the password here.

To create an HTTPS connection, start by clicking this button.

Set the password

To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the AXIS Q7414 is accessed for the first time.

To prevent network eavesdropping when setting the root password, this can be done via an encrypted HTTPS connection, which requires an HTTPS certificate.

Note: HTTPS (Hypertext Transfer Protocol over SSL) is a protocol used to encrypt the traffic between web

browsers and servers. The HTTPS certificate controls the encrypted exchange of information.

To set the password via a standard HTTP connection, enter it directly in the first dialog shown below.

To set the password via an encrypted HTTPS connection, follow these steps:

1. Click the Create self-signed certificate button.

2. Provide the requested information and click OK. The certificate is created and the password can now be set securely. All traffic to and from the AXIS Q7414 is encrypted from this point on.

3. Enter a password and then re-enter it to confirm the spelling. Click OK. The password has now been configured.

4. To log in, enter the user name “root” in the dialog as requested. Note: The default administrator user name root cannot be deleted.

5. Enter the password as set above, and click OK. If the password is lost, the AXIS Q7414 must be reset to the factory default settings. See page 18.

AXIS Q7414 Installation Guide Page 11

Setup - Provides all the tools for configuring the video encoder to requirements.

Help - Displays online help on all aspects of using the video encoder.

Access the video stream

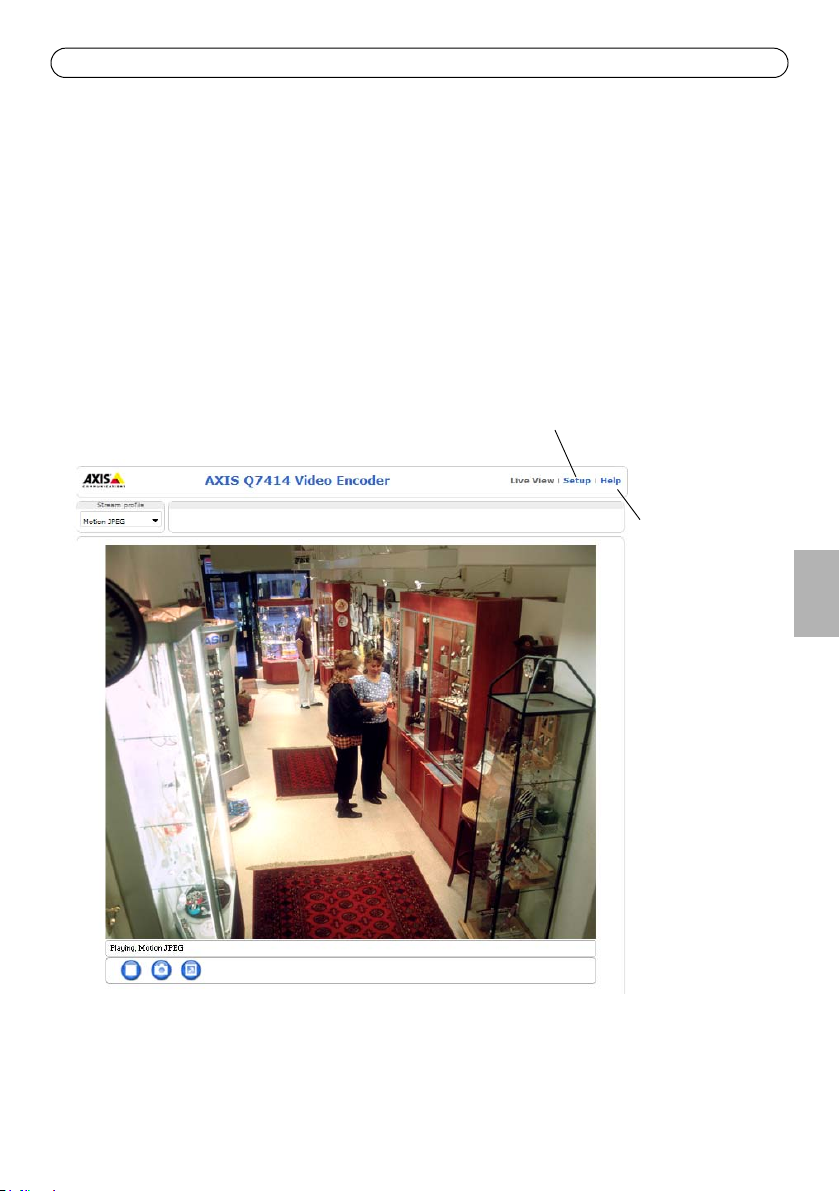

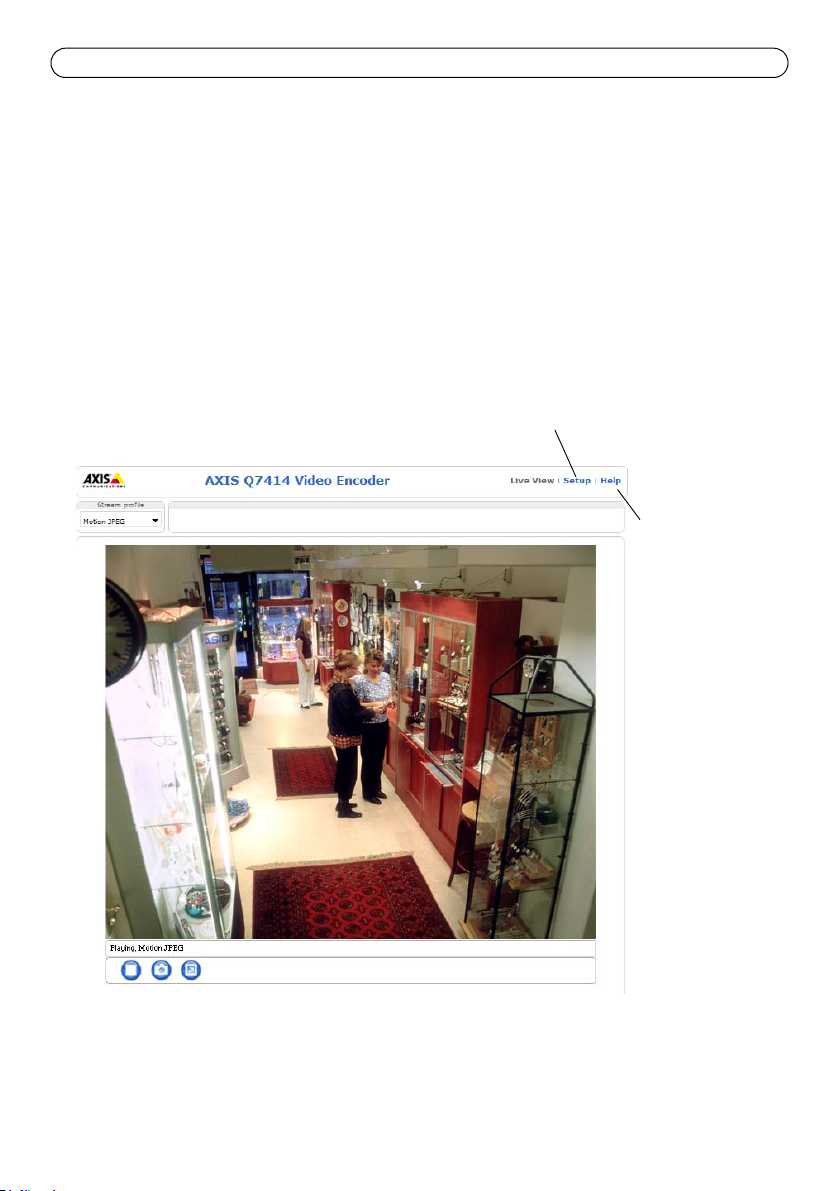

The Live View page of the video encoder is displayed, with links to the Setup tools, which allow you to customize the encoder.

If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.

If required, click the link to install missing decoders.

Note:

To install AMC in Windows 7/Windows Vista, you must run Internet Explorer as an administrator. Right-click the Internet Explorer icon and select Run as administrator.

ENGLISH

Page 12 AXIS Q7414 Installation Guide

Other methods of setting the IP address

The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled.

UPnP™

Bonjour

AXIS Dynamic DNS Service

ARP/Ping

DHCP

Use in operating system

Windows When enabled on your computer, the product is automatically

MAC OSX (10.4 or later)

All A free service from Axis that allows you to quickly and simply install

All See below. The command must be issued within 2 minutes of

All To view the admin pages for the network DHCP server, see the server’s

Notes

detected and added to “My Network Places.” Applicable to browsers with support for Bonjour. Navigate to the Bon-

jour bookmark in your browser (e.g. Safari) and click on the link to access the product’s web pages.

your product. Requires an Internet connection with no HTTP proxy. See www.axiscam.net for more information

connecting power to the product.

own documentation.

AXIS Q7414 Installation Guide Page 13

Set the IP address with ARP/Ping

1. Acquire 4 IP addresses on the same network segment your computer is connected to.

2. Locate the 4 serial numbers (S/N) on the AXIS Q7414 label.

3. Open a command prompt on your computer and enter the following commands:

Windows syntax Windows example

arp -s <IP Address> <Serial Number> ping -l 408 -t <IP Address>

UNIX/Linux/Mac syntax UNIX/Linux/Mac example

arp -s <IP Address> <Serial Number> temp ping -s 408 <IP Address>

4. Check that the network cable is connected to AXIS Q7414 and then start/restart the product, by disconnecting and reconnecting power.

5. Close the command prompt when you see ‘Reply from 192.168.0.125:...’ or similar.

6. Repeat steps 3, 4 and 5 for the remaining video inputs.

7. In your browser, type in http://<IP address> in the Location/Address field and press Enter on your keyboard.

Notes:

• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.

• To use the ARP command in Windows 7/ Windows Vista, right-click the command prompt icon and

select Run as administrator.

• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

ENGLISH

Page 14 AXIS Q7414 Installation Guide

123

Unit connectors

Bus Connector - These are the physical interfaces to the video encoder rack, providing power, network, RS-485 and the I/O connections.

Control Button - This button is used to reset the video encoder to the factory default settings. See page 18.

Reset Button - This button disconnects and reconnects power to the video encoder. See page 18.

Audio in/out - 3.5 mm jack combined for both input and output. The jacks are compatible with

M6 x 0.5 threaded locking collars.

• In: Balanced or unbalanced input for a mono microphone or line signal.

• Out: Audio out (line level), that can be connected to a public address (PA) system or an active speaker with built-in amplifier. A stereo connector must be used.

For best audio quality and when using long cables, use a balanced microphone and shielded cables. For a more secure connection, threaded audio connectors are recommended. In this case, the audio mounting nut will need to be removed see

Hardware overview,

on page 6.

Pin Full-duplex, half-duplex, simplex

unbalanced

• Microphone in (selectable 2.0V, 2.5V, 3.0V bias voltage)

• Line in

•Line out

1 Tip Microphone/Line in + Microphone/Line in 2 Ring Line out - Microphone/Line in 3 Sleeve GND GND

Simplex balanced

• Microphone in (selectable 12V phantom power)

• Line in

Video Inputs - The AXIS Q7414 supports 4 video sources. Each video input is terminated using a coax/BNC connector. Physical connections made using 75 Ohm coaxial video cable have a recommended maximum length of 800 feet (250 meters).

Note:

AXIS Q7414 does not have physical line termination DIP switches. If the product is to be connected in parallel with other equipment, 75 Ohm video terminations can be enabled/disabled on each input in the product's web pages at Video & Audio > Video Input > Video termination.

AXIS Q7414 Installation Guide Page 15

Pin assignments

Pin assignments for the I/O Connector of the AXIS 291 1U Video Server Rack

Pin Function Description

1 +12V out, 100mA 2GND 3 Channel 1, Configurable I/O 1 Digital input - Connect to GND to

activate, or leave floating (or

4 Channel 2, Configurable I/O 1

5 Channel 3, Configurable I/O 1 6 Channel 4, Configurable I/O 1 7 Channel 1, Configurable I/O 2 8 Channel 2, Configurable I/O 2 9 Channel 3, Configurable I/O 2 10 Channel 4, Configurable I/O 2 11 Channel 1, RS485A

(non-inverting) (Video input 1)

12 Channel 1, RS485B

(non-inverting) (Video input 1)

unconnected) to deactivate.

Digital output - Uses an opendrain NFET transistor with the source connected to GND. If used with an external relay, a diode must be connected in parallel with the load, for protection against voltage transients.

A half-duplex RS-485 interface for controlling auxiliary equipment e.g. PTZ devices.

Min input = - 40V DC Max input = + 40V DC

Max load = 100mA Max voltage = + 40V DC (to the transistor)

ENGLISH

Page 16 AXIS Q7414 Installation Guide

Pin assignments for the I/O Connector of the AXIS Q7900 Rack

Pin Function Description

1 Channel 1, Configurable I/O 1 Digital input - Connect to GND to

activate, or leave floating (or

2 Channel 2, Configurable I/O 1

3 Channel 3, Configurable I/O 1 4 Channel 4, Configurable I/O 1 5 Channel 1, Configurable I/O 2 6 Channel 2, Configurable I/O 2 7 Channel 3, Configurable I/O 2 8 Channel 4, Configurable I/O 2 9Not used 10 11 12

unconnected) to deactivate.

Digital output - Internal connection to ground when activated, floating (unconnected) when deactivated. If used with an external relay, a diode must be connected in parallel with the load, for protection against voltage transients.

Min input = - 40V DC Max input = + 40V DC

Max load = 100mA Max voltage = + 40V DC (to the transistor)

AXIS Q7414 Installation Guide Page 17

Pin assignments for the RS-485 Connector of the AXIS Q7900 Rack

Pin AXIS Q7414

1 Channel 1, RS485A 2 Channel 1, RS485B 3 Channel 2, RS485A 4 Channel 2, RS485B 5 Channel 3, RS485A 6 Channel 3, RS485B 7 Channel 4, RS485A 8 Channel 4, RS485B 9 10

Not used

11 12

LED Indicators

ENGLISH

Mic power

Status

Power

Blue Steady - 12 V DC phantom power on. Microphone is connected.

Flashes - 12 V DC phantom power on. Microphone is disconnected. Unlit 12 V DC phantom power off. Green Steady - normal operation. Amber Steady - during startup, reset to factory default, and restore Red Flashes - failed upgrade

Steady - hardware error on the corresponding channel Green/red Flashes - for identification purposes. See Flash LED button in the Server

Maintenance page

Green Normal operation Green/Amber Flashes - for one or more channel upgrade

Page 18 AXIS Q7414 Installation Guide

Control button

Power Indicator

Reset button

Status Indicators 1-4

Tip!

Visit www.axis.com/techsup to check if there is updated firmware available for your product. To see the currently installed firmware version, go to Setup > About.

Resetting to the Factory Default Settings

This will reset all the parameters (including the IP address) in all 4 channels to the factory default settings.

1. Press both the Reset button and Control button.

2. Release the Reset button and hold the Control button.

3. Keep the Control button pressed until the Power indicator turns green and the 4 Status indicators turn amber (this may take up to 15 seconds).

4. Release the Control button. When the Status indicators display green (which can take up to 1 minute) the process is complete and the video encoder has been reset.

5. Re-assign the IP addresses, using one of the methods described in this document.

To reset a single channel to the original factory default settings, use the button provided in that unit’s web interface. For more information, see the online help.

Accessing the AXIS Q7414 from the Internet

Once installed, your AXIS Q7414 is accessible on your local network (LAN). To access the video encoder from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.

• HTTP port (default port 80) for viewing and configuration

• RTSP port (default port 554) for viewing H.264 video streams

Refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup

Further information

The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product.

Mesures de sécurité

Lisez attentivement ce guide d’installation avant d’installer le produit. Conservez le guide d’installation pour une utilisation ultérieure.

ATTENTION !

• Pour éviter d’endommager le produit Axis, utilisez l’emballage d’origine ou un emballage équivalent pour le transporter.

• Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants. Cela risque de l’endommager.

• Utilisez uniquement des outillages à main pour l’installation du produit Axis : l’utilisation d’outils électriques ou l’usage excessif de la force risque de l’endommager.

• N’utilisez ni produits chimiques, ni substances caustiques, ni nettoyeurs aérosol. Utilisez un linge humide pour le nettoyage.

• Utilisez uniquement des pièces de rechange fournis ou recommandés par Axis.

• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour tout problème de maintenance.

IMPORTANT !

• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.

Remplacement des piles

Ce produit Axis nécessite une pile au lithium CR2032 de 3 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d’utilisation, cette pile devrait durer au moins 5 ans. Si la pile est faible, le fonctionnement de l’horloge en temps réel peut être affecté et entraîner sa réinitialisation à chaque mise sous tension. Un message enregistré apparaît lorsque la pile doit être remplacée. Ne remplacez la pile que lorsque cela est nécessaire !

Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l’aide.

• Le remplacement incorrect de la pile peut entraîner un risque d’explosion.

• Remplacez la pile par une pile identique ou équivalente uniquement, en respectant les recommandations du fabricant.

• Jetez les piles usagées conformément aux consignes du fabricant.

AXIS Q7414 Guide d’installation Page 21

Important !

• Pour monter le matériel dans le Rack de serveur vidéo AXIS 291 1U ou dans le Rack AXIS Q7900, reportez-vous au guide d’installation du rack d’encodeur concerné.

• Ce produit doit être utilisé conformément à la législation locale.

Encodeur vidéo lame AXIS Q7414

Guide d’installation

Ce guide d’installation vous explique comment installer votre Encodeur vidéo lame AXIS Q7414 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel de l’utilisateur, que vous trouverez sur le CD fourni ou sur le site www.axis.com/techsup.

Procédure d’installation

1. Vérifiez le contenu de l’emballage par rapport à la liste ci-dessous.

2. Vue d’ensemble du matériel. Reportez-vous à la section page 22.

3. Installation du matériel. Reportez-vous à la section page 22.

4. Attribution d’une adresse IP. Reportez-vous à la section page 23.

5. Configuration du mot de passe. Reportez-vous à la section page 27.

Contenu de l’emballage

Élément Modèles/variantes/remarques

Encodeur vidéo AXIS Q7414 CD CD du produit de vidéo sur IP Axis, comprenant une documentation, des

outils d’installation et des logiciels complémentaires

Documentation imprimée Guide d’installation de l’AXIS Q7414 (le présent document)

Document de garantie d’Axis Étiquette de numéro de série supplémentaire

FRANÇAIS

Veuillez contacter votre revendeur s’il manque des articles ou si certains sont endommagés.

Page 22 AXIS Q7414 Guide d’installation

4 entrées vidéo

Connecteurs de bus

Bouton de réinitialisation

Bouton de commande

Voyant d’alimentation

Voyants d’état 1 à 4

Référence (P/N) et numéro de série (S/N). Le numéro de série peut être demandé pendant l’installation.

Entrée/sortie audio

Voyants d’état 1 à 4 de l’alimentation micro

Écrou de montage Audio

Vue d’ensemble du matériel

Dimensions

30 x 129 x 255 mm, connecteurs exclus.

Installation du matériel

L’AXIS Q7414 est destiné à être installé dans les racks d’encodeur vidéo suivants :

Suivez les instructions du guide d’installation fourni avec les racks pour installer l’AXIS Q7414. Les guides d’installation des AXIS 291 1U et AXIS Q7900 sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec l’AXIS Q7414 et sur www.axis.com.

• Rack de serveur vidéo AXIS 291 1U

• Rack AXIS Q7900

AXIS Q7414 Guide d’installation Page 23

Attribution d’une adresse IP

Aujourd’hui, la plupart des réseaux sont équipés d’un serveur DHCP qui attribue automatiquement des adresses IP aux dispositifs connectés. Si votre réseau ne dispose pas de serveur DHCP, les lames doivent être installées une par une, et l’AXIS Q7414 utilisera par défaut l’adresse IP 192.168.0.90 pour le canal 1, 192.168.0.91 pour le canal 2, 192.168.0.92 pour le canal 3 et 192.168.0.93 pour le canal 4.

Si vous souhaitez paramétrer une adresse IP statique sous Windows, nous recommandons l’utilisation de l’application AXIS IP Utility ou de l’application AXIS Camera Management. Selon le nombre de produits à installer, utilisez la méthode qui vous convient le mieux.

Ces deux applications gratuites sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com.

Méthode Recommandée pour Système

AXIS IP Utility Voir page 24

AXIS Camera Management Voir page 25

Un seul encodeur vidéo Petites installations

Plusieurs produits Grandes installations Installation sur un autre sousréseau

d’exploitation

Windows

Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7

Remarques :

• En cas d’échec de l’attribution de l’adresse IP, vérifiez qu’aucun pare-feu ne bloque l’opération.

• Pour connaître les autres méthodes d’affectation ou de détection de l’adresse IP de votre exemple sous d’autres systèmes d’exploitation, reportez-vous à la page 29.

FRANÇAIS

AXIS Q7414, par

Page 24 AXIS Q7414 Guide d’installation

AXIS IP Utility

AXIS IP Utility recherche et affiche automatiquement les périphériques Axis présents sur votre réseau. Cette application peut également être utilisée pour attribuer manuellement une adresse IP statique.

Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l’AXIS Q7414.

Détection automatique

1. Vérifiez que l’AXIS Q7414 est connecté au réseau et sous-tension.

2. Lancez AXIS IP Utility.

3. Lorsque l’AXIS Q7414 apparaît dans la fenêtre, double-cliquez sur une entrée pour accéder à la page d’accueil de cette entrée vidéo. AXIS Q7414 propose, dans la fenêtre, une entrée pour chacune de ses quatre entrées vidéo.

4. Reportez-vous à la page 27 pour savoir comment configurer le mot de passe.

Configuration manuelle de l’adresse IP (facultatif)

1. Trouvez une adresse IP non utilisée sur le même segment de réseau que celui de votre ordinateur.

2. Sélectionnez un AXIS Q7414 dans la liste.

3. Cliquez sur le bouton Assign new IP address to selected device (Attribuer une nouvelle adresse IP au périphérique sélectionné) et saisissez l’adresse IP.

4. Cliquez sur le bouton Assign (Attribuer) et suivez les instructions.

5. Cliquez sur le bouton Home Page (Page d’accueil) pour accéder aux pages Web de l’encodeur vidéo.

6. Reportez-vous à la page 27 pour savoir comment configurer le mot de passe.

AXIS Q7414 Guide d’installation Page 25

AXIS Camera Management : plusieurs produits et de grandes installations

AXIS Camera Management est capable de détecter automatiquement plusieurs dispositifs Axis, d’afficher leur état de connexion, de gérer les mises à niveau des micrologiciels et de définir les adresses IP.

Détection automatique

1. Vérifiez que l’AXIS Q7414 est connecté au réseau et sous-tension.

2. Lancez AXIS Camera Management.

3. Lorsque l’AXIS Q7414 apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris et sélectionnez Live View Home Page (Page d’accueil – Vidéo en direct). L’AXIS Q7414 propose, dans la fenêtre, une entrée pour chacune de ses quatre entrées vidéo.

FRANÇAIS

Reportez-vous à la page 27 pour savoir comment configurer le mot de passe.

Attribution d’une adresse IP à un seul périphérique

1. Sélectionnez un canal dans l’application AXIS Camera Management, puis cliquez sur le bouton Assign IP (Attribuer

une adresse IP).

2. Sélectionnez Assign the following IP address (Attribuer l’adresse IP suivante) et saisissez l’adresse IP, le masque de sous-réseau et le routeur par défaut que le périphérique utilisera.

3. Cliquez sur le bouton OK.

Page 26 AXIS Q7414 Guide d’installation

Attribution d’adresses IP à plusieurs périphériques

AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP dans une plage spécifiée.

1. Sélectionnez les périphériques ou canaux d’encodeur vidéo à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur

le bouton Assign IP (Attribuer une adresse IP).

2. Sélectionnez Assign the following IP address range (Attribuer la plage d’adresses IP suivante) et saisissez la plage d’adresses IP, le masque de sous-réseau et le routeur par défaut que les périphériques utiliseront.

3. Cliquez sur le bouton OK.

AXIS Q7414 Guide d’installation Page 27

Pour configurer directement le mot de passe par le biais d’une connexion cryptée, saisissez le mot de passe dans cette section.

Pour créer une connexion HTTPS, cliquez sur ce bouton.

Configuration du mot de passe

Pour accéder au produit, le mot de passe de l’administrateur root par défaut doit être configuré. Vous pouvez effectuer cette opération via la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche la première fois que vous accédez à l’AXIS Q7414.

Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, utilisez une connexion HTTPS cryptée nécessitant un certificat HTTPS.

Remarque : Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) est utilisé pour

crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle l’échange crypté des informations.

Pour configurer le mot de passe avec une connexion HTTP standard, saisissez directement le mot de passe dans la première boîte de dialogue représentée ci-dessous.

Pour configurer le mot de passe avec une connexion HTTPS cryptée, procédez comme suit :

1. cliquez sur le bouton Create self-signed certificate (Créer un certificat autosigné) ;

2. saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé et le mot de passe peut maintenant être configuré en toute sécurité. L’ensemble du trafic entrant et sortant de votre AXIS Q7414 est désormais crypté ;

3. saisissez un mot de passe, puis saisissez-le à nouveau pour le confirmer. Cliquez sur OK. Le mot de passe est maintenant configuré.

FRANÇAIS

4. Pour vous connecter, saisissez le nom d’utilisateur « root » dans la boîte de dialogue à l’invite. Remarque : le nom de l’administrateur par défaut est root et il ne peut pas être supprimé.

5. Saisissez le mot de passe de la façon indiquée ci-dessus et cliquez sur OK. Si vous avez oublié votre mot de passe, vous devrez rétablir les paramètres d’usine par défaut de votre AXIS Q7414. Reportez-vous à la section page 35.

Page 28 AXIS Q7414 Guide d’installation

Setup (Configuration) : contient tous les outils nécessaires pour configurer l’encodeur vidéo en fonction de vos besoins.

Help (Aide) : affiche l’aide en ligne sur tous les aspects de l’utilisation de l’encodeur vidéo.

Accès au flux de données vidéo

La page Live View (Vidéo en direct) de l’encodeur vidéo s’affiche, avec des liens vers les outils de configuration, lesquels vous permettent de personnaliser l’encodeur.

Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur avec des droits d’administrateur.

Si nécessaire, cliquez sur le lien pour installer les décodeurs manquants.

Remarque :

Pour installer AMC sous Windows 7/Windows Vista, vous devez exécuter Internet Explorer en tant qu’administrateur. Cliquez avec le bouton droit de la souris sur l’icône d’Internet Explorer et sélectionnez Exécuter en tant qu’administrateur.

AXIS Q7414 Guide d’installation Page 29

Autres méthodes de définition de l’adresse IP

Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de détecter l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.

UPnP™

Bonjour

AXIS Dynamic DNS Service

ARP/Ping

DHCP

Utiliser sous le système d’exploitation

Windows Lorsqu’il est activé sur votre ordinateur, le produit est

MAC OSX (10.4 ou version ultérieure)

Tous Service Axis gratuit vous permettant d’installer rapidement et

Tous Voir ci-dessous. La commande doit être saisie dans les deux minutes

Tous Pour consulter les pages administratives du serveur DHCP réseau,

Remarques

automatiquement détecté et ajouté au dossier Favoris réseau. Pour les navigateurs compatibles avec Bonjour, accédez au signet de

Bonjour dans votre navigateur (par exemple, Safari), puis cliquez sur le lien pour accéder aux pages Web du périphérique.

facilement votre produit. Nécessite une connexion Internet sans proxy HTTP. Pour plus d’informations, visitez le site www.axiscam.net.

suivant la mise sous tension du produit.

reportez-vous à la documentation du serveur.

FRANÇAIS

Page 30 AXIS Q7414 Guide d’installation

Définition de l’adresse IP à l’aide d’ARP/Ping

1. Trouvez 4 adresses IP sur le même segment de réseau que celui de votre ordinateur.

2. Repérez les 4 numéros de série (S/N) sur l’étiquette de l’AXIS Q7414.

3. Ouvrez une invite de commandes sur votre ordinateur et saisissez les commandes suivantes :

Syntaxe pour Windows Exemple pour Windows

arp -s <Adresse IP> <Numéro de série> ping -l 408 -t <Adresse IP>

Syntaxe pour UNIX/Linux/Mac Exemple pour UNIX/Linux/Mac

arp -s <Adresse IP> <Numéro de série> temp ping -s 408 <Adresse IP>

4. Vérifiez que le câble réseau est connecté à l’AXIS Q7414 puis démarrez/redémarrez le produit en le mettant hors tension puis de nouveau sous tension.

5. Fermez l’invite de commande quand vous voyez « Reply from 192.168.0.125:... » (Réponse de

192.168.0.125 : ...) ou un message similaire.

6. Recommencez les étapes 3, 4 et 5 pour les entrées vidéo restantes.

7. Dans votre navigateur, saisissez http://<adresse IP> dans le champ Emplacement/Adresse, puis appuyez sur la touche Entrée de votre clavier.

Remarques :

• Ouvrir une invite de commandes sous Windows : dans le menu Démarrer, sélectionnez Exécuter… et tapez cmd. Cliquez sur OK.

• Pour utiliser la commande ARP sous Windows 7/Windows Vista, cliquez avec le bouton droit de la souris sur l’icône d’invite de commande et sélectionnez Exécuter en tant qu’administrateur.

• Pour utiliser la commande ARP sous Mac OS X, utilisez l’utilitaire Terminal dans Application> Utilitaires.

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

AXIS Q7414 Guide d’installation Page 31

123

Connecteurs de l’appareil

Connecteur de bus - Il s’agit de l’interface physique avec le rack d’encodeur vidéo, qui fournit l’alimentation, le réseau, et les connecteurs RS-485 et E/S.

Bouton de commande - Ce bouton permet de ré-initialiser l’encodeur vidéo aux valeurs d’usine par défaut. Reportez-vous à la section page 35.

Bouton de réinitialisation - Ce bouton met l’encodeur vidéo hors tension puis de nouveau sous tension. Reportez-vous à la section page 35.

Entrée/sortie audio - Connecteur 3,5 mm combiné pour les entrées et sorties. Les connecteurs sont compatibles avec les colliers de verrouillage à visser M6 x 0,5.

• Entrée : entrée équilibrée ou déséquilibrée pour un microphone mono ou un signal de ligne.

• Sortie : Sortie audio (niveau de ligne) pouvant être connectée à un système de diffusion publique ou à un haut-parleur actif avec amplificateur intégré. Un connecteur stéréo doit être utilisé.

Pour une meilleure qualité audio ou en cas d’utilisation de longs câbles, il est recommandé d’utiliser un microphone équilibré et des câbles blindés. Pour une connexion plus sûre, les connecteurs audio à visser sont recommandés. Dans ce cas, l’écrou de montage audio doit être retiré (voir

d’ensemble du matériel,

page 22).

Vue

FRANÇAIS

Broche Duplex intégral, semi-duplex, simplex

déséquilibré

• Entrée microphone (tension de polarisation 2,0 V, 2,5 V, 3,0 V à sélectionner)

• Entrée de ligne

• Sortie de ligne

1 Pointe Microphone/Entrée de ligne + Microphone/Entrée de ligne 2

Anneau 3

Mancho n

Sortie de ligne - Microphone/Entrée de ligne

GND (Terre) GND (Terre)

Simplex équilibré

• Entrée microphone (alimentation fantôme 12 V à sélectionner)

• Entrée de ligne

Page 32 AXIS Q7414 Guide d’installation

Entrées vidéo - L’AXIS Q7414 prend en charge 4 sources vidéo. Chaque entrée vidéo est terminée à l’aide d’un connecteur coaxial/BNC. Si un câble vidéo coaxial de 75 ohms est utilisé pour les raccordements physiques, il est conseillé de ne pas avoir plus de 250 mètres de longueur de câble.

Remarque :

L’AXIS Q7414 ne dispose pas de commutateurs DIP de terminaison de ligne. Si le produit doit être connecté en parallèle avec d’autres équipements, les terminaisons vidéo de 75 ohms peuvent être activées/désactivées à chaque sortie via les pages Web du produit sous Video & Audio (Vidéo et audio) > Video Input (Entrée vidéo) > Video termination (Terminaison vidéo).

Affectation des broches

Affectation des broches du connecteur d’E/S du Rack de serveur vidéo AXIS 291 1U

Bro

Fonction Description

che

1 +12 V en sortie, 100 mA 2 GND (Terre) 3 Canal 1, entrée/sortie

configurable 1

4 Canal 2, entrée/sortie

configurable 1

5 Canal 3, entrée/sortie

configurable 1

6 Canal 4, entrée/sortie

configurable 1

7 Canal 1, entrée/sortie

configurable 2

8 Canal 2, entrée/sortie

configurable 2

9 Canal 3, entrée/sortie

configurable 2

10 Canal 4, entrée/sortie

configurable 2

11 Canal 1, RS485A

(non inverseur) (entrée vidéo 1)

12 Canal 1, RS485B

(non inverseur) (entrée vidéo 1)

Entrée numérique : connectez-la à la broche GND pour l’activer ou laissez-la flotter (déconnectée) pour la désactiver.

Sortie numérique : utilise un transistor NFET à drain ouvert avec la source connectée à la broche GND. En cas d’utilisation avec un relais externe, une diode doit être connectée en parallèle avec la charge, en guise de protection contre les tensions transitoires.

Une interface RS-485 semi-duplex pour le contrôle des appareils auxiliaires (périphériques PTZ, par exemple).

Entrée minimum = - 40 V CC Entrée maximum = + 40 V CC

Charge maximale = 100 mA Tension maximale = + 40 V CC (vers le transistor)

AXIS Q7414 Guide d’installation Page 33

Affectation des broches du connecteur d’E/S du Rack AXIS Q7900

Bro

Fonction Description

che

1 Canal 1, entrée/sortie

configurable 1

2 Canal 2, entrée/sortie

configurable 1

3 Canal 3, entrée/sortie

configurable 1

4 Canal 4, entrée/sortie

configurable 1

5 Canal 1, entrée/sortie

configurable 2

6 Canal 2, entrée/sortie

configurable 2

7 Canal 3, entrée/sortie

configurable 2

8 Canal 4, entrée/sortie

configurable 2 9 (non utilisé) 10 11 12

Entrée numérique : connectez-la à la broche GND pour l’activer ou laissez-la flotter (déconnectée) pour la désactiver.

Sortie numérique : connexion interne à la masse en cas d’activation, flottante (déconnectée) en cas de désactivation. En cas d’utilisation avec un relais externe, une diode doit être connectée en parallèle avec la charge, en guise de protection contre les tensions transitoires.

Entrée minimum = - 40 V CC Entrée maximum = + 40 V CC

Charge maximale = 100 mA Tension maximale = + 40 V CC (vers le transistor)

FRANÇAIS

Page 34 AXIS Q7414 Guide d’installation

Affectation des broches du connecteur RS-485 du Rack AXIS Q7900

BrocheAXIS Q7414

1 Canal 1, RS485A 2 Canal 1, RS485B 3 Canal 2, RS485A 4 Canal 2, RS485B 5 Canal 3, RS485A 6 Canal 3, RS485B 7 Canal 4, RS485A 8 Canal 4, RS485B 9 10

(non utilisé)

11 12

Témoins DEL

Alimentat ion micro

État

Voyant

Bleu Continu : connecté à l’alimentation fantôme 12 V CC. Le microphone est

connecté. Clignote : connecté à l’alimentation fantôme 12 V CC. Le microphone est

déconnecté. Éteint Déconnecté de l’alimentation fantôme 12 V CC. Vert Continu : fonctionnement normal. Orange Continu : lors du démarrage, la réinitialisation aux valeurs d'usine par défaut, et

la restauration Rouge Clignote : Echec de la mise à niveau

Continu : erreur de matériel sur le canal correspondant. Vert/rouge Clignote dans un but d’identification. Reportez-vous au bouton Flash LED

(Voyant clignotant) dans la Server Maintenance page (Page de maintenance du

serveur).

Vert Fonctionnement normal Vert/orange Clignote en cas d’une ou plusieurs mises à niveau de canal.

AXIS Q7414 Guide d’installation Page 35

Bouton de commande

Témoin d’alimentation

Bouton de réinitialisation

Paramètres des témoins d’état

Conseil :

consultez le site www.axis.com/techsup pour vérifier si des mises à jour des micrologiciels sont disponibles pour votre produit. Pour connaître la version du micrologiciel actuellement installée, reportez-vous à la page Setup > About (Configuration - À propos

Rétablissement des paramètres d’usine par défaut

Ceci permet de ramener tous les paramètres (adresses IP incluses) des 4 canaux aux valeurs d’usine. 1 à 4.

1. Appuyez sur le bouton de réinitialisation et sur le bouton de commande.

2. Relâchez le bouton de réinitialisation et maintenez le bouton de commande enfoncé.

3. Maintenez le bouton de commande enfoncé jusqu’à ce que le témoin d’alimentation passe au vert et les 4 témoins d’état passent à l’orange (cela peut prendre jusqu’à 15 secondes).

4. Relâchez le bouton de commande. Lorsque les témoins d’état émettent une lumière verte (ce qui peut prendre 1 minute), le processus est terminé et les paramètres par défaut de l’encodeur vidéo ont été rétablis.

5. Réaffectez les adresses IP à l’aide de l’une des méthodes décrites dans ce document.

Pour ramener un seul canal aux valeurs d’usine par défaut, utilisez le bouton fourni dans son interface Web. Pour tout complément d’information, reportez-vous à l’aide en ligne.

Accès à l’AXIS Q7414 sur Internet

Une fois installé, votre AXIS Q7414 est accessible sur votre réseau local (LAN). Pour accéder à l’encodeur vidéo sur Internet, des routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est généralement réalisé sur un port spécifique.

• Le port HTTP (port 80 par défaut) pour l’affichage et la configuration

• Le port RTSP (port 554 par défaut) pour l’affichage des flux de données vidéo H.264

Pour plus d’informations, consultez la documentation du routeur. Pour plus d’informations à ce sujet ou pour toute autre question, consultez la page d’assistance technique d’Axis à l’adresse www.axis.com/techsup.

Plus d’informations

Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP Axis fourni avec ce produit.

FRANÇAIS

Sicherheitsvorkehrungen

Bitte lesen Sie zunächst diese Installationsanleitung vollständig durch, bevor Sie mit der Installation Ihres Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen.

VORSICHT!

• Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer vergleichbaren Verpackung, damit das Produkt nicht beschädigt wird.

• Achten Sie darauf, dass das Axis-Produkt keinen Erschütterungen, Stößen oder starkem Druck ausgesetzt ist und montieren Sie das Produkt nicht auf instabilen Halterungen oder auf instabilen und vibrierenden Oberflächen oder Wänden. Dies könnte zu Beschädigungen des Produkts führen.

• Verwenden Sie keine elektrischen Werkzeuge zur Montage des Axis-Produkts, da diese das Produkt beschädigen könnten.

• Verwenden Sie keine chemischen, ätzenden oder Aerosol-Reinigungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch.

• Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden.

• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler.

WICHTIG!

• Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

Batteriewechsel

Dieses Axis-Produkt ist mit einer 3,0 V CR2032 Lithium-Batterie ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, sodass die Uhr bei jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht, wenn ein Batteriewechsel erforderlich ist. Die Batterie sollte erst bei Bedarf gewechselt werden.

Unter „www.axis.com/techsup“ finden Sie Informationen darüber, was Sie beim Austausch der Batterie beachten müssen.

• Explosionsgefahr bei fehlerhaftem Batteriewechsel!

• Die Batterie muss durch dasselbe oder ein gleichwertiges Fabrikat ersetzt werden, das vom Hersteller zugelassen ist.

• Verbrauchte Batterien sind gemäß Herstelleranweisungen zu entsorgen.

AXIS Q7414 Installationsanleitung Seite 37

Wichtig!

• Informationen zum Einbau der Hardware entweder in das AXIS 291 Videoserver-Rack (1 HE) oder in das AXIS Q7900 Rack finden Sie in der Installationsanleitung des entsprechenden Encoder-Racks.

AXIS Q7414 Video-Encoder-Blade

Installationsanleitung

In dieser Anleitung wird die Installation des AXIS Q7414 Video-Encoder-Blade in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD sowie auf unserer Website unter „www.axis.com/techsup“ zur Verfügung steht.

Installationsschritte

1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.

2. Sehen Sie sich die Hardwareübersicht an. Siehe Seite 38.

3. Installieren Sie die Hardware. Siehe Seite 38.

4. Weisen Sie eine IP-Adresse zu. Siehe Seite 39.

5. Legen Sie das Kennwort fest. Siehe Seite 43.

Lieferumfang

Komponente Modelle/Varianten/Anmerkungen

Video-Encoder AXIS Q7414 CD-ROM CD für Axis-Netzwerkvideoprodukte einschließlich

Gedruckte Dokumente AXIS Q7414 Installationsanleitung (dieses Dokument)

Installationswerkzeugen und anderer Software sowie Produktdokumentation

Axis-Garantieerklärung Zusätzlicher Aufkleber mit Seriennummer

DEUTSCH

Falls etwas fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Händler.

Seite 38 AXIS Q7414 Installationsanleitung

4 Videoeingänge

Busanschlüsse

Reset-Taste

Steuertaste

Netz-LED

Status-LEDs 1-4

Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt.

Audio-Ein-/Ausgang

Mikrofonleistung LEDs 1-4

Audioanschluss-Mutter

Hardwareübersicht

Abmessungen

30 x 129 x 255 mm (ohne Anschlüsse)

Installieren der Hardware

Das AXIS Q7414 ist für den Einbau in folgende Video-Encoder-Racks ausgelegt.

Montieren Sie das AXIS Q7414 gemäß den Anweisungen in der Installationsanleitung zu dem jeweiligen Rack. Die Installationsanleitungen für die Racks AXIS 291 1U und AXIS Q7900 stehen auf der im Lieferpaket des AXIS Q7414 enthaltenen CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter „www.axis.com“ heruntergeladen werden.

• AXIS 291 Videoserver-Rack (1 HE)

• AXIS Q7900 Rack

AXIS Q7414 Installationsanleitung Seite 39

Zuweisen einer IP-Adresse

In die meisten Netzwerke ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, müssen die Blades einzeln montiert werden. Das AXIS Q7414 verwendet als Standard-IP-Adresse

192.168.0.90 für Kanal 1, 192.168.0.91 für Kanal 2, 192.168.0.92 für Kanal 3 und 192.168.0.93 für Kanal 4.

Zum manuellen Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Produkte geeignet ist.

Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter „www.axis.com“ heruntergeladen werden.

Methode Empfohlen für Betriebssystem

AXIS IP Utility Siehe Seite 40

AXIS Camera Management Siehe Seite 41

Hinweise:

• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden.

• Weitere Informationen über alternative Methoden zum Festlegen bzw. Ermitteln der IP-Adresse der

Q7414

(z. B. bei anderen Betriebssystemen) finden Sie auf Seite 46.

Einzelner Video-Encoder Kleine Installationen

Mehrere Produkte Große Installationen Installation in einem anderen Subnetz

Windows

Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7

AXIS

DEUTSCH

Seite 40 AXIS Q7414 Installationsanleitung

AXIS IP Utility

AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden.

Beachten Sie, dass sich das AXIS Q7414 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen.

Automatische Erkennung

1. Stellen Sie sicher, dass das AXIS Q7414 an das Netzwerk und die Stromversorgung angeschlossen ist.

2. Starten Sie AXIS IP Utility.

3. Wenn das AXIS Q7414 im Fenster erscheint, doppelklicken Sie auf einen Eintrag, um die Startseite für diesen Videoeingang zu öffnen. Im Fenster wird für jeden der vier Videoeingänge ein Eintrag angezeigt.

4. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 43.

Manuelle Zuweisung der IP-Adresse (optional)

1. Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr Computer befindet.

2. Wählen Sie einen der AXIS Q7414 aus der Liste aus.

3. Klicken Sie auf die Schaltfläche Assign new IP address to the selected device (Ausgewähltem Gerät neue IP-Adresse zuweisen) und geben Sie die IP-Adresse ein.

4. Klicken Sie auf die Schaltfläche Assign (Zuweisen) und befolgen Sie die Anweisungen.

5. Klicken Sie auf die Schaltfläche Home Page (Startseite), um auf die Webseiten des Video- Encoder zuzugreifen.

6. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 43.

AXIS Q7414 Installationsanleitung Seite 41

AXIS Camera Management – mehrere Produkte/große Installationen

Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt werden.

Automatische Erkennung

1. Stellen Sie sicher, dass das AXIS Q7414 an das Netzwerk und die Stromversorgung angeschlossen ist.

2. Starten Sie AXIS Camera Management.

3. Wenn das AXIS Q7414 im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie Live View Home Page (Homepage der Live-Ansicht). Das AXIS Q7414 wird mit einem Eintrag für jeden der vier Videoeingänge angezeigt.

DEUTSCH

Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 43.

Zuweisen einer IP-Adresse für ein einzelnes Gerät

1. Wählen Sie in AXIS Camera Management den gewünschten Kanal aus und klicken Sie auf die Schaltfläche Assign IP (IP-

Adresse zuweisen).

2. Wählen Sie die Option Assign the following IP address (Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.

3. Klicken Sie auf OK.

Seite 42 AXIS Q7414 Installationsanleitung

Zuweisen von IP-Adressen für mehrere Geräte

AXIS Camera Management beschleunigt die Zuweisung von IPAdressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden.

1. Wählen Sie die zu konfigurierenden Geräte bzw. Video-EncoderKanäle aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche Assign IP (IP-

Adresse zuweisen).

2. Wählen Sie die Option Assign the following IP address range (Folgenden IP-Adressbereich zuweisen) und geben Sie den IPAdressbereich, die Subnetzmaske und den Standardrouter für die Geräte ein.

3. Klicken Sie auf OK.

AXIS Q7414 Installationsanleitung Seite 43

Um das Kennwort direkt über eine unverschlüsselte Verbindung zu konfigurieren, geben Sie es hier ein.

Klicken Sie zum Herstellen einer HTTPS-Verbindung zunächst auf

Festlegen des Kennworts

Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen AdministratorBenutzer root festgelegt werden. Dies erfolgt über das Dialogfeld Configure Root Password (RootKennwort konfigurieren), das beim erstmaligen Zugriff auf das AXIS Q7414 angezeigt wird.

Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die ein HTTPS-Zertifikat erfordert.

Hinweis: Das Protokoll HTTPS (Hypertext Transfer Protocol over SSL) wird verwendet, um den

Datenverkehr zwischen Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch.

Zum Festlegen des Kennworts über eine standardmäßige HTTP-Verbindung geben Sie es direkt in das erste unten abgebildete Dialogfeld ein.

Um das Kennwort über eine verschlüsselte HTTPS-Verbindung festzulegen, führen Sie die folgenden Schritte aus:

1. Klicken Sie auf die Schaltfläche Create self-signed certificate (Selbstsigniertes Zertifikat erstellen).

2. Geben Sie die angeforderten Informationen ein und klicken Sie auf OK. Das Zertifikat wird erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr des AXIS Q7414 wird ab diesem Zeitpunkt verschlüsselt.

3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert.

DEUTSCH

4. Geben Sie den Benutzernamen „root“ wie erforderlich ein. Hinweis: Der standardmäßige Administrator-Benutzername „root“ kann nicht gelöscht werden.

Seite 44 AXIS Q7414 Installationsanleitung

5. Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf OK. Wenn Sie das Kennwort vergessen haben, muss das AXIS Q7414 auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 52.

AXIS Q7414 Installationsanleitung Seite 45

Setup: Alle zur benutzerspezifischen Konfiguration des Video-Encoders

Help (Hilfe): Zum Aufrufen der Online-Hilfe für den Video-Encoder

Zugriff auf den Videostrom

Die Seite „Live-View“ (Live-Ansicht) des Video-Encoders wird angezeigt. Sie enthält Links zu SetupTools, mit denen Sie den Video-Encoder Ihren Bedürfnissen entsprechend anpassen können.

Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

Falls nötig, klicken Sie auf den Link, um fehlende Decoder zu installieren.

Hinweis:

Für die Installation von AMC unter Windows 7 bzw. Windows Vista müssen Sie Internet Explorer als Administrator ausführen. Klicken Sie mit der rechten Maustaste auf das Internet Explorer-Symbol und wählen Sie „Als Administrator ausführen“.

DEUTSCH

Seite 46 AXIS Q7414 Installationsanleitung

Andere Methoden zum Festlegen der IP-Adresse

Diese Tabelle bietet einen Überblick über weitere Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden.

UPnP™

Bonjour

AXIS Dynamic DNS Service

ARP/Ping

DHCP

Verwendung im Betriebssystem

Windows Wenn die Funktion auf dem Computer aktiviert ist, wird das Produkt

MAC OSX (10.4 oder höher)

Alle Ein kostenloser Service von Axis, mit dem Sie Ihr Produkt schnell und

Alle Siehe unten. Der Befehl muss innerhalb von 2 Minuten erfolgen,

Alle Hinweise zum Anzeigen der Administrationsseiten des DHCP-Servers

Hinweise

automatisch erkannt und zu „Netzwerkumgebung“ hinzugefügt. Kann nur bei Browsern verwendet werden, die Bonjour unterstützen.

Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten des Produkts zu gelangen.

einfach installieren können. Eine Internetverbindung ohne HTTPProxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf „www.axiscam.net“.

nachdem das Produkt an das Stromnetz angeschlossen wurde.

im Netzwerk finden Sie in der Serverdokumentation.

AXIS Q7414 Installationsanleitung Seite 47

Zuweisen der IP-Adresse per ARP/Ping

1. Wählen Sie vier IP-Adressen aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet.

2. Suchen Sie nach den vier Seriennummern (S/N) auf dem Produktaufkleber des AXIS Q7414.

3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle ein:

Syntax unter Windows Beispiel für Windows

arp -s <IP-Adresse> <Seriennummer> ping -l 408 -t <IP-Adresse>

Syntax unter UNIX/Linux/Mac Beispiel für UNIX/Linux/Mac

arp -s <IP-Adresse> <Seriennummer> temp ping -s 408 <IP-Adresse>

4. Stellen Sie sicher, dass das Netzwerkkabel mit dem AXIS Q7414 verbunden ist, und starten Sie das Produkt neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen.

5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von

192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird.

6. Wiederholen Sie die Schritte 3, 4 und 5 für die verbleibenden Videoeingänge.

7. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein und drücken Sie die Eingabetaste auf der Tastatur.

Hinweise:

• So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie im Startmenü die Option „Ausführen...“ aus und geben Sie „cmd“ ein. Klicken Sie auf OK.

• Klicken Sie zum Eingeben des Befehls „ARP“ unter Windows 7 bzw. Windows Vista mit der rechten Maustaste auf das Befehlszeilensymbol und wählen Sie Als Administrator ausführen.

• Verwenden Sie zum Eingeben des Befehls „ARP“ unter Mac OS X das Dienstprogramm „Terminal“, das Sie unter „Anwendung > Dienstprogramme“ finden.

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

DEUTSCH

Seite 48 AXIS Q7414 Installationsanleitung

123

Geräteanschlüsse

Busanschluss - Hierbei handelt es sich um die physische Schnittstelle zum Video-Encoder-Rack, die einen Netz-, Netzwerk-, RS-485 und E/A-Anschluss aufweist.

Steuertaste - Mit dieser Taste wird der Video-Encoder auf die werkseitigen Standardeinstellungen zurückgezusetzt. Siehe Seite 52.

Reset-Taste - Mit dieser Taste wird die Stromversorgung des Video-Encoders getrennt und wiederhergestellt. Siehe Seite 52.

Audio-Ein-/Ausgang - 3,5-mm-Klinkenbuchse für Ein- oder Ausgang. Die Buchsen sind kompatibel mit M6 x 0,5-Gewinderingen.

• Eingang: Symmetrischer oder unsymmetrischer Eingang für ein Monomikrofon oder ein Monosignal.

• Ausgang: Audioausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Es muss ein Stereostecker verwendet werden.

Zum Erzielen einer optimalen Audioqualität und für den Einsatz von langen Kabeln werden symmetrische Mikrofone und abgeschirmte Kabel empfohlen. Für sichere Verbindungen ist die Verwendung von Gewindebuchsen empfehlenswert. In diesem Fall müssen Sie die AudioanschlussMutter entfernen. Siehe

Hardwareübersicht,

auf Seite 38.

Pol Vollduplex, Halbduplex, Simplex

unsymmetrisch

• Mikrofoneingang (wählbar für 2,0V, 2,5V, 3,0V Vorspannung)

•Line-Eingang

•Line-Ausgang

1 Spitze Mikrofon-/Line-Eingang + Mikrofon-/Line-Eingang 2 Ring Line-Ausgang Mikrofon-/Line-Eingang 3

Schaft

Masse (GND) Masse (GND)

Simplex symmetrisch

• Mikrofoneingang (wählbar für 12V Phantomspeisung)

• Line-Eingang

AXIS Q7414 Installationsanleitung Seite 49

Videoeingänge - Das AXIS Q7414 unterstützt vier Videoquellen. Jeder Videoeingang wird mit einem Koaxial-/BNC-Anschluss abgeschlossen. Für physische Verbindungen über ein 75-ohmiges Koaxial-Videokabel wird eine Länge bis maximal 250 Meter empfohlen.

Hinweis:

Das AXIS Q7414 verfügt nicht über physische DIP-Schalter zum Leitungsabschluss. Wenn das Blade parallel zu anderen Geräten angeschlossen werden soll, können Sie für jeden Eingang 75Ohm-Videoabschlüsse auf den Webseiten des Produkts unter „Video & Audio > Video Input > Video termination“ (Video und Audio > Videoeingang > Videoabschluss) aktivieren oder deaktivieren.

Kontaktbelegungen

Kontaktbelegungen für den E/A-Anschluss des AXIS 291 Videoserver-Rack (1 HE)

Pol Funktion Bedeutung

1 +12 V Ausgang, 100 mA 2Masse (GND) 3 Kanal 1, E/A 1 konfigurierbar Digitaleingang: Zum Aktivieren

mit dem Massekontakt verbinden;

4 Kanal 2, E/A 1 konfigurierbar

5 Kanal 3, E/A 1 konfigurierbar 6 Kanal 4, E/A 1 konfigurierbar 7 Kanal 1, E/A 2 konfigurierbar 8 Kanal 2, E/A 2 konfigurierbar 9 Kanal 3, E/A 2 konfigurierbar 10 Kanal 4, E/A 2 konfigurierbar

11 Kanal 1, RS485A

(nicht invertierend) (Videoeingang 1)

12 Kanal 1, RS485B

(nicht invertierend) (Videoeingang 1)

zum Deaktivieren nicht anschließen.

Digitalausgang: Verwendet einen Open-Drain-NFET-Transistor, wobei die Quelle mit der Masse verbunden ist. Zum Schutz vor Spannungsspitzen muss bei der Kombination mit einem externen Relais eine Diode parallel zur Last geschaltet werden.

Halbduplex-RS-485-Schnittstelle zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten

Min. Eingang = -40 V DC Max. Eingang = +40 V DC

Max. Stromstärke = 100mA Max. Spannung = +40 V DC (am Transistor)

DEUTSCH

Seite 50 AXIS Q7414 Installationsanleitung

Kontaktbelegungen für den E/A-Anschluss desAXIS Q7900 Rack

Pol Funktion Bedeutung

1 Kanal 1, E/A 1 konfigurierbar Digitaleingang: Zum Aktivieren

mit dem Massekontakt verbinden;

2 Kanal 2, E/A 1 konfigurierbar

3 Kanal 3, E/A 1 konfigurierbar 4 Kanal 4, E/A 1 konfigurierbar 5 Kanal 1, E/A 2 konfigurierbar 6 Kanal 2, E/A 2 konfigurierbar 7 Kanal 3, E/A 2 konfigurierbar 8 Kanal 4, E/A 2 konfigurierbar

9Nicht verwendet 10 11 12

zum Deaktivieren nicht anschließen.

Digitalausgang: aktiviert: interne Verbindung mit Masse, deaktiviert: frei bzw. nicht verbunden Zum Schutz vor Spannungsspitzen muss bei der Kombination mit einem externen Relais eine Diode parallel zur Last geschaltet werden.

Min. Eingang = -40 V DC Max. Eingang = +40 V DC

Max. Stromstärke = 100mA Max. Spannung = +40 V DC (am Transistor)

AXIS Q7414 Installationsanleitung Seite 51

Kontaktbelegungen für den RS-485-Anschluss des AXIS Q7900 Rack

Pol AXIS Q7414

1 Kanal 1, RS485A 2 Kanal 1, RS485B 3 Kanal 2, RS485A 4 Kanal 2, RS485B 5 Kanal 3, RS485A 6 Kanal 3, RS485B 7 Kanal 4, RS485A 8 Kanal 4, RS485B 9 10

Nicht verwendet

11 12

LED-Anzeigen

Mikrofonl eistung

Status

Betriebsa nzeige

Blau Konstant: 12 V Gleichstrom Phantomspeisung aktiviert. Mikrofon ist

Leuchtet nicht

Grün Leuchtet bei Normalbetrieb konstant grün Gelb Konstant: Während eines Neustarts und wiederherstellen der Werkseinstellungen Rot Blinkt: Firmware-Aktualisierung fehlgeschlagen

Grün/Rot Blinkt für Identifizierungszwecke. Weitere Informationen hierzu finden Sie unter

Grün Normalbetrieb Grün/Gelb Blinkt, wenn ein oder mehrere Kanäle aktualisiert werden

DEUTSCH

angeschlossen. Blinkt: 12 V Gleichstrom Phantomspeisung aktiviert. Mikrofon ist nicht

angeschlossen. 12 V Gleichstrom Phantomspeisung deaktiviert.

Konstant: Hardwarefehler auf dem entsprechenden Kanal

Flash LED auf der Seite Server Maintenance (Serverwartung).

Seite 52 AXIS Q7414 Installationsanleitung

Steuertaste

Betriebsanzeige

Reset-Taste

Statusanzeigen 1-4

Tipp!

Unter „www.axis.com/techsup“ finden Sie Firmware-Aktualisierungen für Ihr Produkt. Informationen zur aktuellen Firmware-Version finden Sie unter „Setup > Info“.

Wiederherstellen der werkseitigen Standardeinstellungen

Damit werden in allen vier Kanälen sämtliche Parameter (einschließlich der IP-Adresse) auf die werkseitigen Standardeinstellungen zurückgesetzt.

1. Drücken Sie die Reset-Taste und die Steuertaste.

2. Lassen Sie die Reset-Taste los und halten Sie die Steuertaste gedrückt.

3. Halten Sie die Steuertaste so lange gedrückt, bis die Betriebsanzeige grün leuchtet und die vier Statusanzeigen gelb leuchten (dies kann bis zu 15 Sekunden dauern).

4. Lassen Sie die Steuertaste los. Sobald die Statusanzeigen grün leuchten (was bis zu einer Minute dauern kann), ist der Video-Encoder auf die werkseitigen Standardeinstellungen zurückgesetzt.

5. Legen Sie die IP-Adressen erneut fest. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an.

Um einen einzelnen Kanal auf die ursprünglichen Werkseinstellungen zurückzusetzen, benutzen Sie die entsprechende Schaltfläche in der Weboberfläche des Geräts. Weitere Informationen finden Sie in der Online-Hilfe.

Über das Internet auf den AXIS Q7414 zugreifen

Nach der Installation können Sie über Ihr lokales Netzwerk (LAN) auf das AXIS Q7414 zugreifen. Um auch über das Internet auf den Video-Encoder zugreifen zu können, müssen Sie die NetzwerkRouter so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.

• HTTP-Port (standardmäßig Port 80) für die Anzeige und Konfiguration

• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen

Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“.

Weitere Informationen

Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“ erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

Precauzioni

Leggere per intero e con attenzione questa Guida all'installazione prima di installare il prodotto. Conservare la Guida all'installazione per ulteriori riferimenti.

ATTENZIONE!

• Quando si trasporta un prodotto Axis, utilizzare l'imballo originale o un imballo equivalente per evitare danni al prodotto.

• Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare il prodotto su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto.

• Per l'installazione del prodotto Axis, utilizzare solo attrezzi manuali, l'utilizzo di utensili elettrici o l'applicazione di una forza eccessiva potrebbero danneggiare il prodotto.

• Non utilizzare sostanze chimiche, agenti caustici o detergenti aerosol. Utilizzare un panno umido per la pulizia.

• Utilizzare solo parti di ricambio fornite o consigliate da Axis.

• Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento relativo all'assistenza tecnica.

IMPORTANTE!

• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali.

Sostituzione della batteria

Questo prodotto Axis utilizza una batteria al litio CR2032 da 3,0V come sorgente di alimentazione per l'orologio in tempo reale (RTC) interno. In condizioni normali, la batteria dura almeno 5 anni. Una scarsa potenza della batteria influisce sul funzionamento dell'RTC, causandone la reimpostazione a ogni accensione. Quando la batteria necessita di sostituzione, appare un messaggio di log. La batteria non deve essere sostituita se non è necessario!

Se è necessario sostituire la batteria, visitare la pagina web www.axis.com/techsup per assistenza.

• La sostituzione non corretta della batteria comporta il pericolo di esplosioni.

• Sostituire solo con una batteria uguale o equivalente, come consigliato dal produttore.

• Smaltire le batterie usate secondo le istruzioni del produttore.

Guida all'installazione di AXIS Q7414 Pagina 55

Importante!

• Per informazioni su come installare l’hardware nel AXIS 291 1U Video Server Rack o AXIS Q7900 Rack, consultare la Guida all’installazione del rack per codificatore utilizzato

• Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

AXIS Q7414 Video Encoder Blade

Guida all'installazione

Questo documento fornisce le istruzioni necessarie per installare la AXIS Q7414 Video Encoder Blade nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all’indirizzo www.axis.com/techsup

Procedura di installazione

1. Controllare il contenuto della confezione con l'elenco che segue.

2. Panoramica dell’hardware. Vedere pagina 56.

3. Installazione dell'hardware. Vedere pagina 56.

4. Assegnazione di un indirizzo IP. Vedere pagina 57.

5. Impostazione della password. Vedere pagina 61.

Contenuto della confezione

Elemento Modelli/varianti/note

Codificatore video AXIS Q7414 CD CD del prodotto, che comprende le utility di installazione e altro

Documentazione cartacea AXIS Q7414 Video Encoder Blade Guida all'installazione (questo

software nonché la documentazione del prodotto

documento) Documento di garanzia Axis Etichetta aggiuntiva con numero di serie

ITALIANO

In caso di componenti mancanti o danneggiati, rivolgersi al rivenditore.

Pagina 56 Guida all'installazione di AXIS Q7414

4 ingressi video

Connettori bus

Pulsante di reset

Pulsante di controllo

LED di alimentazione

LED di stato 1-4

Codice prodotto (P/N) e numero di serie (N/S). Il numero di serie potrebbe essere necessario durante l’installazione.

Ingresso/uscita audio

Alimentazione microfono LED 1-4

Dado di montaggio audio

Panoramica dell’hardware

Dimensioni

30 x 129 x 255 mm senza connettori.

Installazione dell'hardware

Il codificatore video AXIS Q7414 è progettato per essere installato nei seguenti rack per codificatori video:

Seguire le istruzioni nella guida di installazione dei rack per l'installazione di AXIS Q7414. Le guide di installazione per AXIS 291 1U e AXIS Q7900 sono disponibili sul CD AXIS Network Video Product, incluso con AXIS Q7414, e all'indirizzo www.axis.com

• AXIS 291 1U Video Server Rack

• AXIS Q7900 Rack

Guida all'installazione di AXIS Q7414 Pagina 57

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP alle periferiche connesse. Se la rete non è provvista di un server DHCP, i blade devono essere installati uno per volta, e AXIS Q7414 utilizzerà 192.168.0.90 come indirizzo IP predefinito per il canale 1, 192.168.0.91 per il canale 2, 192.168.0.92 per il canale 3 e 192.168.0.93 per il canale 4.

Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di prodotti da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto con tecnologia video di rete Axis oppure possono essere scaricate dal sito web all'indirizzo www.axis.com

Metodo Consigliato per Sistema operativo

AXIS IP Utility Vedere pagina 58

AXIS Camera Management Vedere pagina 59

Note:

• Se l’assegnazione dell’indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall che bloccano l’operazione.

• Per altri metodi di assegnazione o di rilevazione dell'indirizzo IP per il codificatore video esempio in altri sistemi operativi, vedere la pagina 64.

codificatore video Piccole installazioni

Prodotti multipli Grandi installazioni Installazione in una subnet diversa

Windows

Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7

AXIS Q7414, ad

ITALIANO

Pagina 58 Guida all'installazione di AXIS Q7414

AXIS IP Utility

AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione può anche essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che la periferica AXIS Q7414 deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la telecamera AXIS Q7414 sia collegata alla rete e alimentata correttamente.

2. Avviare AXIS IP Utility.

3. Quando AXIS Q7414 appare nella finestra, fare doppio clic su una voce per aprire la pagina iniziale per l'input video. AXIS Q7414 appare nella finestra con una voce per ciascuno dei quattro input video.

4. Vedere a pagina 61 per istruzioni sull'assegnazione della password.

Assegnazione manuale dell’indirizzo IP (facoltativa)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.

2. Selezionare uno dei codificatori AXIS Q7414 dall’elenco.

3. Fare clic sul pulsante Assign new IP address to selected device (Assegna nuovo indirizzo IP alla periferica selezionata) e immettere l and enter the IP address. and enter the IP address.

4. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate.

5. Fare clic sul pulsante Home Page (Pagina home) per accedere alle pagine web del codificatore video.

6. Vedere a pagina 61 le istruzioni per impostare la password.

Guida all'installazione di AXIS Q7414 Pagina 59

AXIS Camera Management: più prodotti/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più periferiche Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware ed assegnare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la telecamera AXIS Q7414 sia collegata alla rete e alimentata correttamente.

2. Avviare AXIS Camera Management.

3. Appena viene visualizzata la videocamera AXIS Q7414 fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo). AXIS Q7414 appare nella finestra con una voce per ciascuno dei rispettivi quattro input video.

Vedere a pagina 61 per le istruzioni sull'assegnazione della password.

Assegnazione di un indirizzo IP a un singolo dispositivo

1. Selezionare un canale in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP).

2. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e inserire l’indrizzio IP, la subnet mask e il default router utilizzati dalla periferica.

3. Fare clic sul pulsante OK.

Assegnazione degli indirizzi IP a più telecamere

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare i dispositivi o i canali del codificatore video che si desidera configurare (è possibile selezionare modelli differenti) e

fare clic sul pulsante Assign IP (Assegna IP).

ITALIANO

Pagina 60 Guida all'installazione di AXIS Q7414

2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e immettere l’intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalla periferica.

3. Fare clic sul pulsante OK.

Guida all'installazione di AXIS Q7414 Pagina 61

Per configurare la password direttamente tramite una connessione non crittografata, immettere qui la password.

Per creare una connessione HTTPS, iniziare facendo clic su questo pulsante.

Impostazione della password

Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo (Configura password root), che viene visualizzata AXIS Q7414 quando si accende per la prima volta.

Per evitare l’interruzione del collegamento di rete durante l’impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede un certificato HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il traffico

tra i browser e i server web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura.

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).

2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla telecamera AXIS Q7414 viene cifrato.

3. Immettere una password e reimmetterla per confermarla. Fare clic su OK. La password è stata ora configurata.

4. Per eseguire l’accesso, inserire il nome utente “root” nella finestra di dialogo appena il programma lo richiede. Nota: Non è possibile eliminare il nome utente predefinito dell'amministratore.

ITALIANO

Pagina 62 Guida all'installazione di AXIS Q7414

5. Immettere la password impostata in precedenza e fare clic su OK. Se si dimentica la password, sarà necessario ripristinare le impostazioni predefinite della telecamera AXIS Q7414. Vedere pagina 70.

Guida all'installazione di AXIS Q7414 Pagina 63

Setup (Configurazione): fornisce tutti gli strumenti necessari per configurare il codificatore video.

Help (Guida): visualizza la Guida in linea relativa alla modalità di utilizzo del codificatore video.

Accesso al flusso video

Viene visualizzata la pagina Live View del codificatore video, con i collegamenti agli strumenti di configurazione che consentono di personalizzarlo.

Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

Se necessario, fare clic sul collegamento per installare i decodificatori mancanti.

Nota:

Per installare AMC in Windows 7/Windows Vista, è necessario eseguire Internet Explorer come amministratore. Fare clic con il pulsante destro del mouse sull'icona di Internet Explorer e selezionare Run as administrator (Esegui come amministratore).

ITALIANO

Pagina 64 Guida all'installazione di AXIS Q7414

Altri metodi di assegnazione dell’indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per assegnare o individuare l’indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

UPnP™

Bonjour

AXIS Dynamic DNS Service

ARP/Ping

DHCP

Utilizzo nel sistema operativo

Windows Se abilitato sul computer, il prodotto viene rilevato automaticamente e

MAC OSX (versione 10.4 o successive)

Tutte Servizio gratuito fornito da Axis che consente di installare il prodotto

Tutte Vedere le sezioni che seguono. È necessario eseguire il comando entro

Tutte Per visualizzare le pagine di amministrazione del server DHCP di rete,

Note

aggiunto a "Risorse di rete". Si applica ai browser con supporto Bonjour. Selezionare il segnalibro

Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine Web del prodotto.

in modo facile e veloce. È necessaria una connessione a Internet senza proxy http. Per ulteriori informazioni, visitare il sito web www.axiscam.net

2 minuti dal collegamento dell'alimentazione al prodotto.

vedere la documentazione specifica del server.

Guida all'installazione di AXIS Q7414 Pagina 65

Assegnazione dell'indirizzo IP con ARP/Ping

1. Acquisire 4 indirizzi IP sullo stesso segmento di rete cui è connesso il computer in uso.

2. Individuare i 4 numeri di serie indicati sull'etichetta del codificatore video AXIS Q7414.

3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi per Windows Esempio Windows

arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>

Sintassi per UNIX/Linux/Mac Esempio UNIX/Linux/Mac

arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>

4. Verificare che il cavo di rete sia collegato a AXIS Q7414, quindi avviare/riavviare il prodotto, scollegandolo e ricollegandolo dalla/all'alimentazione.

5. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio ""Reply from

192.168.0.125:…"" (Risposta da 192.168.0.125) o altro messaggio equivalente.

6. Ripetere le operazioni descritte nei punti 3, 4 e 5 per i restanti ingressi video.

7. Nel browser immettere http://<indirizzo IP> nel campo dell’indirizzo e premere Invio sulla tastiera.

Note:

• Per aprire una finestra MS-DOS in Windows: dal menu Start, scegliere Run (Esegui)... e digitare cmd. Fare clic su OK.

• Per usare il comando ARP in Windows 7/ Windows Vista, fare clic con il pulsante destro del mouse sull'icona della finestra MS-DOS e selezionare Esegui come amministratore.

• Per utilizzare il comando ARP in Mac OS X, usare l’utility Terminal, in Applicazioni > Utilità.

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

ITALIANO

Pagina 66 Guida all'installazione di AXIS Q7414

123

Connettori

Connettore bus - Questa è l'interfaccia fisica del rack del codificatore video che fornisce l'alimentazione e le connessioni di rete, RS-485 e I/O.

Pulsante di controllo - Questo pulsante può essere utilizzato per reimpostare le impostazioni predefinite del codificatore video. Vedere pagina 70.

Pulsante di reset - Questo pulsante consente di scollegare e ricollegare il codificatore video dalla/ all'alimentazione. Vedere pagina 70.

Ingresso/uscita audio - Presa jack da 3,5 mm combinata per input e output. Le prese jack sono compatibili con il collare di bloccaggio filettato M6 x 0.5.

• Ingresso: Ingresso bilanciato o non bilanciato per un segnale di linea o microfono mono.

• Uscita: Uscita audio (livello linea) che può essere connessa a un sistema di indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato. È necessario utilizzare un connettore stereo.

Nel caso si desideri ottenere una migliore qualità audio o si utilizzino cavi lunghi, utilizzare un microfono bilanciato e cavi schermati. Per una connessione più sicura, si consiglia di utilizzare connettori audio filettati. In tal caso, sarà necessario rimuovere il dado di montaggio audio, vedere

Panoramica dell’hardware,

a pagina 56.

Pin Full-duplex, half-duplex, simplex

non bilanciato

• Ingresso microfono (tensione di polarizzazione selezionabile fra 2.0V,

2.5V, 3.0V)

• Linea in

• Uscita linea

1 Punta Ingresso microfono/linea + Ingresso microfono/linea 2 Anello Uscita linea - Ingresso microfono/linea 3

Guaina

GND GND

Simplex bilanciato

• Ingresso microfono (potenza virtuale selezionabile 12V)

• Linea in

Guida all'installazione di AXIS Q7414 Pagina 67

Ingressi video - Il prodotto AXIS Q7414 supporta 4 sorgenti video. Ciascun ingresso video viene terminato con un connettore coassiale BNC. Se si utilizzano cavi coassiali da 75 Ohm, è consigliabile non superare la lunghezza di 250 metri per i collegamenti fisici.

Nota:

AXIS Q7414 non dispone di DIP-switch per la terminazione delle linee fisiche. Se il prodotto deve essere connesso in parallelo con altri equipaggiamenti, le terminazioni video da 75 Ohm possono essere abilitate/disabilitate su ciascun input nelle pagine Web del prodotto selezionando Video & Audio (Video e audio) > Video Input (Ingresso video) > Video termination (Terminazione video).

Assegnazioni dei pin

Assegnazioni dei pin della morsettiera I/O del rack AXIS 291 1U Video Server Rack

Pin Funzione Descrizione

1 Uscita +12 V, 100 mA 2GND 3 Canale 1, I/O 1 configurabile Ingresso digitale: collegare a

4 Canale 2, I/O 1 configurabile

5 Canale 3, I/O 1 configurabile 6 Canale 4, I/O 1 configurabile 7 Canale 1, I/O 2 configurabile 8 Canale 2, I/O 2 configurabile 9 Canale 3, I/O 2 configurabile 10 Canale 4, I/O 2 configurabile

11 Canale 1, RS485A

(senza inversione) (ingresso video 1)

12 Canale 1, RS485B

(senza inversione) (ingresso video 1)

terra (GND) per attivarlo oppure lasciarlo isolato (o scollegato) per disattivarlo.

Uscita digitale: utilizza un transistor NFET open-drain con connessione della fonte a terra. Se si utilizza un relè esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.

Interfaccia RS-485 half-duplex per il controllo di apparecchiature ausiliarie come le periferiche PTZ.

Ingresso min. = - 40 V CC Ingresso max. = + 40 V CC

Carico massimo = 100mA Tensione massima = + 40 V CC (ingresso per il transistor)

ITALIANO

Pagina 68 Guida all'installazione di AXIS Q7414

Assegnazioni dei pin per il connettore I/O del prodotto AXIS Q7900 Rack

Pin Funzione Descrizione

1 Canale 1, I/O 1 configurabile Ingresso digitale: collegare a

terra (GND) per attivarlo oppure

2 Canale 2, I/O 1 configurabile

3 Canale 3, I/O 1 configurabile 4 Canale 4, I/O 1 configurabile 5 Canale 1, I/O 2 configurabile 6 Canale 2, I/O 2 configurabile 7 Canale 3, I/O 2 configurabile 8 Canale 4, I/O 2 configurabile

9 Non utilizzato 10 11 12

lasciarlo isolato (o scollegato) per disattivarlo.

Ingresso digitale - Connessione interna a terra quando attivo, isolato (scollegato) per quando inattivo. Se si utilizza un relè esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.

Ingresso min. = - 40 V CC Ingresso max. = + 40 V CC

Carico massimo = 100mA Tensione massima = + 40 V CC (ingresso per il transistor)

Guida all'installazione di AXIS Q7414 Pagina 69

Assegnazioni dei pin del connettore RS-485 del rack AXIS Q7900 Rack

Pin AXIS Q7414

1 Canale 1, RS485A 2 Canale 1, RS485B 3 Canale 2, RS485A 4 Canale 2, RS485B 5 Canale 3, RS485A 6 Canale 3, RS485B 7 Canale 4, RS485A 8 Canale 4, RS485B 9 10

Non utilizzato

11 12

Indicatori LED

Alimentazione microfono

Stato

Alimentazione

Blu Luce fissa - Potenza virtuale DC da 12V attiva. Il microfono è connesso.

Lampeggiante - Potenza virtuale DC da 12V attiva. Il microfono non è connesso. Spento Potenza virtuale DV da 12V inattiva. Verde Luce fissa - condizioni di normale utilizzo. Ambra Luce fissa - durante l'accensione, il reset ai parametri di fabbrica ed il restore. Rosso Lampeggiante - Fallito upgrade

Luce fissa - errore hardware nel canale corrispondente. Verde/rosso Lampeggiante a scopo identificativo. Vedere il pulsante Flash LED (LED

lampeggiante) nella pagina Server Maintenance (Manutenzione server) Verde Normale utilizzo Verde/ambra Lampeggia quando è in corso l'aggiornamento di uno o più canali

ITALIANO

Pagina 70 Guida all'installazione di AXIS Q7414

Pulsante di controllo

Spia di alimentazione

Pulsante di reset

Indicatori di stato 1-4

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per il prodotto. Per conoscere la versione del firmware attualmente installata, vedere Setup (Configurazione) - >About (Informazioni

Ripristino delle impostazioni predefinite

Il ripristino riporterà alle impostazioni di fabbrica tutti i parametri (incluso l'indirizzo IP) in tutti e 4 i canali.

1. Premere contemporaneamente i pulsanti di reset e di controllo.

2. Rilasciare il pulsante di reset e tenere premuto quello di controllo.

3. Tenere premuto il pulsante di controllo fino a quando l'indicatore di alimentazione emette una luce verde e i 4 indicatori di stato si accendono in giallo (l'operazione può richiedere fino a 15 secondi).

4. Rilasciare il pulsante di controllo. Appena l'indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto), significa che la procedura è terminata e che il codificatore video è stato reimpostato.

5. Riassegnare gli indirizzi IP utilizzando uno dei metodi descritti in questo documento.

Per riportare alle impostazioni originali di fabbrica un solo canale, utilizzare il pulsante corrispondente nell'interfaccia web dell'unità. Per maggiori informazioni, consultare la guida in linea.

Accesso al codificatore video AXIS Q7414 da Internet

Dopo l’installazione, la telecamera AXIS Q7414 è accessibile nella rete locale (LAN). Per accedere al codificatore video da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica:

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione

• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per ulteriori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup

Ulteriori informazioni

La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Medidas preventivas

Lea atentamente la Guía de instalación antes de instalar el producto. Guarde la Guía de instalación para futuras consultas.

¡PRECAUCIÓN!

• A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el producto.

• Evite exponer el producto Axis a vibraciones, golpes o presiones excesivas y no instale el producto en soportes inestables, o en superficies o paredes inestables o con vibraciones, ya que esto podría dañar el producto.

• Instale el producto Axis utilizando solo herramientas manuales, ya que el uso de herramientas eléctricas o de una fuerza excesiva podría dañarlo.

• No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Límpielo con un paño húmedo.

• Utilice solo piezas de recambio suministradas o recomendadas por Axis.

• No intente reparar el producto usted mismo, póngase en contacto con Axis o con el distribuidor de Axis para los temas de servicio técnico.

¡IMPORTANTE!

• Este producto Axis debe utilizarse de conformidad con la legislación y normativas locales.

Sustitución de la batería

Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda la cámara. Aparecerá un mensaje de registro cuando sea necesario sustituir la batería. No se debe sustituir la batería a menos que sea necesario.

Si necesita sustituir la batería, visite la página www.axis.com/techsup para recibir asistencia.

• Peligro de explosión si la batería se sustituye de forma incorrecta.

• Utilice solo baterías de recambio iguales o equivalentes, de acuerdo con las recomendaciones del fabricante.

• Deseche las baterías usadas según las instrucciones del fabricante.

AXIS Q7414 Guía de instalación Página 73

¡Importante!

• Para instalar el hardware en el Rack de servidores de vídeo AXIS 291 1U o el Rack AXIS Q7900, consulte la Guía de instalación del rack de codificadores de vídeo correspondiente.

• Este producto debe utilizarse de acuerdo a la legislación y normativas locales.

Codificador de vídeo de tarjeta AXIS Q7414

Guía de instalación

Esta guía de instalación incluye las instrucciones necesarias para instalar el Codificador de vídeo de tarjeta AXIS Q7414 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com/techsup.

Pasos para la instalación

1. Verifique el contenido del paquete con la lista que aparece más abajo.

2. Presentación del hardware. Consulte la página 74.

3. Instale el hardware. Consulte la página 74.

4. Asignación de una dirección IP. Consulte la página 75.

5. Configuración de la contraseña. Consulte la página 79.

Contenido del paquete

Artículo Modelos/variantes/notas

Codificador de vídeo AXIS Q7414 CD CD de Productos de vídeo en red de AXIS, que incluye documentación de

Material impreso Guía de instalación de AXIS Q7414 (este documento)

productos, herramientas de instalación y otro software

Documento de garantía de Axis Etiqueta adicional con el número de serie

ESPAÑOL

Póngase en contacto con su distribuidor si falta algún elemento o está defectuoso.

Página 74 AXIS Q7414 Guía de instalación

4 entradas de vídeo

Conectores de bus

Botón de restablecimiento

Botón de control

LED de alimentación

Indicadores LED de estado 1-4

Referencia (P/N) y número de serie (S/N). Es posible que necesite el número de serie durante la instalación.

Entrada/salida de audio

Indicadores LED de potencia de micrófono 1-4

Tuerca de montaje de audio

Presentación del hardware

Dimensiones

30 x 129 x 255 mm (1,2” x 5,1” x 10,0”) sin incluir los conectores.

Instale el hardware.

El AXIS Q7414 está diseñado para instalarse en los racks de codificadores de vídeo siguientes.

• Rack de servidores de vídeo AXIS 291 1U

• Rack AXIS Q7900

Siga las instrucciones de la Guía de instalación incluida con los racks para realizar la instalación del AXIS Q7414. Las guías de instalación para los modelos AXIS 291 1U y AXIS Q7900 están disponibles en el CD del producto de vídeo en red de AXIS que se incluye con el AXIS Q7414 y en www.axis.com.

AXIS Q7414 Guía de instalación Página 75

Asignación de la dirección IP

Actualmente, la mayoría de redes disponen de un servidor DHCP que asigna direcciones IP a los dispositivos conectados de forma automática. Si su red no dispone de un servidor DHCP, las tarjetas deben instalarse una por una y el AXIS Q7414 utilizará la dirección IP 192.168.0.90 como predeterminada para el canal 1, 192.168.0.91 para el canal 2, 192.168.0.92 para el canal 3 y

192.168.0.93 para el canal 4.

Si desea asignar una dirección IP estática, el método recomendado en Windows es AXIS IP Utility o AXIS Camera Management. En función del número de productos que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades.

Ambas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de AXIS suministrado con este producto o pueden descargarse de www.axis.com.

Método Recomendado para Sistema operativo

AXIS IP Utility Consulte la página 76.

AXIS Camera Management Consulte la página 77.

Notas:

• Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación.

• Consulte la página 81 para conocer otros métodos para asignar o detectar la dirección IP del por ejemplo, en otros sistemas operativos.

codificador de vídeo individual Instalaciones pequeñas

Múltiples productos Instalaciones grandes Instalación en una subred diferente

Windows

Windows 2000 Windows XP Pro Windows 2003 Server Windows Vista Windows 7

AXIS Q7414,

ESPAÑOL

Página 76 AXIS Q7414 Guía de instalación

AXIS IP Utility

AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática.

Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS Q7414.

Detección automática

1. Compruebe que el AXIS Q7414 está conectado a la red y que recibe alimentación.

2. Inicie AXIS IP Utility.

3. Cuando el AXIS Q7414 aparezca en la ventana, haga doble clic en una entrada para abrir la página de inicio de esa entrada de vídeo. El AXIS Q7414 aparecerá en la ventana con una entrada para cada una de sus entradas de vídeo.

4. Consulte la página 79 para obtener instrucciones sobre cómo asignar la contraseña.

Configuración manual de la dirección IP (opcional)

1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red que su equipo.

2. Seleccione uno de los AXIS Q7414 de la lista.

3. Haga clic en el botón Assign new IP address to selected device (Asignar nueva dirección IP al dispositivo seleccionado) y escriba la dirección IP.

4. Haga clic en el botón Assign (Asignar) y siga las instrucciones.

5. Haga clic en Home Page (Página de inicio) para acceder a las páginas Web del codificador de vídeo.

6. Consulte la página 79 para obtener instrucciones sobre cómo configurar la contraseña.

AXIS Q7414 Guía de instalación Página 77

AXIS Camera Management: para varios productos e instalaciones grandes

AXIS Camera Management puede detectar automáticamente varios dispositivos Axis, mostrar el estado de la conexión, administrar las actualizaciones del firmware y configurar direcciones IP.

Detección automática

1. Compruebe que el AXIS Q7414 está conectado a la red y que recibe alimentación.

2. Inicie AXIS Camera Management.

3. Cuando el AXIS Q7414 aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Página inicial de Live View. El AXIS Q7414 aparecerá en la ventana con una entrada para cada una de sus cuatro entradas de vídeo.

Consulte la página 79 para obtener instrucciones sobre cómo asignar la contraseña.

Asignación de una dirección IP en un dispositivo individual

1. Seleccione un canal en AXIS Camera Management y haga clic en el botón Assign IP (Asignar IP).

2. Seleccione Assign the following IP address (Asignar la dirección IP siguiente) y escriba la dirección IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.

3. Haga clic en el botón OK (Aceptar).

Asignación de direcciones IP en varios dispositivos

AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.

1. Seleccione los dispositivos o los canales del codificador de vídeo que desee configurar (se pueden seleccionar varios modelos) y

haga clic en el botón Assign IP.(Asignar IP)

ESPAÑOL

Página 78 AXIS Q7414 Guía de instalación

2. Seleccione Assign the following IP address range (Asignar el siguiente intervalo de direcciones IP) e introduzca las direcciones IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.

3. Haga clic en el botón OK (Aceptar).

AXIS Q7414 Guía de instalación Página 79

Para configurar directamente la contraseña a través de una conexión sin cifrar, escriba aquí la contraseña.

Para crear una conexión HTTPS, empiece haciendo clic en este

Configuración de la contraseña

Para poder acceder al producto, hay que asignar una contraseña para el administrador root (es el usario predeterminado). Aparecerá el cuadro de diálogo ‘Configurar contraseña de root’ cuando se acceda al AXIS Q7414 por primera vez.

Para evitar la intercepción de la contraseña de root cuando se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) es un protocolo que se utiliza para cifrar el tráfico

entre los servidores y los navegadores web. El certificado HTTPS controla el intercambio cifrado de información.

Para configurar la contraseña a través de una conexión HTTP estándar, escríbala directamente en el primer cuadro de diálogo que se muestra a continuación.

Para configurar la contraseña a través de una conexión HTTPS cifrada, siga estos pasos:

1. Haga clic en el botón Create self-signed certificate (Crear un certificado de autofirma).

2. Proporcione la información que se le solicita y haga clic en OK (Aceptar). Se creará el certificado y se podrá configurar la contraseña con seguridad. Todo el tráfico hacia y desde AXIS Q7414 estará cifrado a partir de este momento.

3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en OK (Aceptar). La contraseña ya se ha configurado.

4. Para iniciar sesión, escriba el nombre de usuario "root" en el cuadro de diálogo. Nota: El nombre de usuario predeterminado para el administrador root no se puede borrar.

5. Escriba la contraseña que introdujo anteriormente y haga clic en OK (Aceptar). Si extravió u olvidó la contraseña, debe restablecer el AXIS Q7414 a los valores iniciales. Consulte la página 87.

ESPAÑOL

Página 80 AXIS Q7414 Guía de instalación

Setup (Configuración): proporciona todas las herramientas necesarias para configurar el codificador de vídeo según sus necesidades.

Help (Ayuda): presenta ayuda en línea sobre todos los aspectos del uso del codificador de vídeo.

Acceso a la transmisión de vídeo

La página Live View (En vivo) del codificador de vídeo aparece con vínculos a herramientas de configuración que le permiten personalizar el codificador.

En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite ver la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en su equipo.

Si es necesario, haga clic en el enlace para instalar los descodificadores que faltan.

Nota:

Para instalar AMC en Windows 7/Windows Vista, debe ejecutar Internet Explorer como administrador. Haga clic con el botón derecho en el icono de Internet Explorer y seleccione Ejecutar como administrador.

AXIS Q7414 Guía de instalación Página 81

Otros métodos para configurar la dirección IP

Esta tabla presenta otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.

UPnP™

Bonjour

Servicio de DNS dinámico de AXIS

ARP/Ping

DHCP

Uso en sistema operativo

Windows El producto se detecta y añade a “Mis sitios de red” automáticamente,

MAC OSX (10.4 o posterior)

Todos Servicio gratuito suministrado por Axis que permite instalar el

Todos Véase más adelante. El comando debe emitirse en los 2 minutos

Todos Para acceder a las páginas admin. del servidor DHCP en red, consulte la

Notas

siempre que esta opción esté habilitada en el equipo. Aplicable a navegadores compatibles con Bonjour. Navegue hasta el

favorito Bonjour del navegador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas web del producto.

producto de forma rápida y sencilla. Es necesario disponer de conexión a Internet sin proxy HTTP. Para obtener más información, consulte www.axiscam.net.

posteriores al encendido del producto.

documentación propia del servidor.

ESPAÑOL

Página 82 AXIS Q7414 Guía de instalación

Configuración de la dirección IP con ARP/Ping

1. Adquiera 4 direcciones IP en el mismo segmento de red en el que está conectado su equipo.

2. Localice los 4 números de serie (S/N) en la etiqueta del AXIS Q7414.

3. Abra una línea de comando en su equipo y escriba los comandos siguientes:

Sintaxis en Windows Ejemplo en Windows

arp -s <Dirección IP> <Número de serie> ping -l 408 -t <Dirección IP>

Sintaxis en UNIX/Linux/Mac Ejemplo en UNIX/Linux/Mac

arp -s <Dirección IP> <Número de serie> temp ping -s 408 <Dirección IP>

4. Compruebe que el cable de red está conectado al AXIS Q7414 y desconecte y vuelva a conectar la corriente para iniciar o reiniciar el producto.

5. Cierre la línea de comando cuando vea “Reply from 192.168.0.125:…” (Respuesta de

192.168.0.125:…) o similar.

6. Repita los pasos 3, 4 y 5 para las entradas de vídeo restantes.

7. En el navegador, escriba http://<dirección IP> en el campo Localización/Dirección y pulse Intro en el teclado.

Notas:

• Para abrir una línea de comando en Windows: desde el menú Inicio, seleccione Ejecutar... y escriba cmd. Haga clic en Aceptar.

• Para utilizar el comando ARP en Windows 7/ Windows Vista, haga clic con el botón derecho en el icono de la línea de comando y seleccione Ejecutar como administrador.

• Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Aplicaciones > Utilidades.

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

AXIS Q7414 Guía de instalación Página 83

123

Conectores de la unidad

Conector de bus - Son las interfaces físicas con el rack de codificadores de vídeo, que proporcionan alimentación, conectividad de red y las conexiones RS-485 y de E/S.

Botón de control - Este botón se utiliza para restablecer el codificador de vídeo a sus valores iniciales. Consulte la página 87.

Botón de restablecimiento - Este botón desconecta y vuelve a conectar al alimentación al codificador de vídeo. Consulte la página 87.

Entrada/salida de audio - Conector de 3,5 mm combinado para entrada y salida. Los conectores son compatibles con los casquillos de cierre con rosca M6 x 0,5.

• Entrada: Entrada equilibrada o no equilibrada para un micrófono mono o señal de línea.

• Salida: Salida de audio (nivel línea) que puede ser conectada a un sistema de megafonía pública o a un altavoz con amplificador incorporado. Debe utilizarse un conector estéreo.

Para obtener la mejor calidad de audio al utilizar cables de gran longitud, utilice un micrófono equilibrado y cables blindados. Para una conexión más segura, se recomienda el uso de conectores de audio con rosca. En este caso, será necesario retirar la tuerca de montaje de audio. Consulte

Presentación del hardware,

en la página 74.

Pines Dúplex completo, semidúplex, simplex

1 Punta Entrada de línea/micrófono + Entrada de línea/micrófono 2 Anillo Salida de línea - Entrada de línea/micrófono 3

Camisa

Entradas de vídeo - El AXIS Q7414 admite 4 fuentes de vídeo. Cada entrada de vídeo se termina

sin equilibrar

• Entrada de micrófono (tensión polarizada seleccionable de 2,0 V, 2,5 V, 3,0 V)

• Entrada de línea

• Salida de línea

Masa Masa

Símplex equilibrada

• Entrada de micrófono (alimentación fantasma seleccionable de 12 V)

• Entrada de línea

con un conector coaxial/BNC. Las conexiones físicas realizadas con cable de vídeo coaxial de 75 ohmios tienen una longitud máxima recomendada de 250 metros.

ESPAÑOL

Página 84 AXIS Q7414 Guía de instalación

Nota:

AXIS Q7414 no tiene interruptores DIP físicos de terminación de línea. Si se va a conectar el producto en paralelo con otros equipos, pueden activarse o desactivarse las terminaciones de vídeo de 75 ohmios en cada entrada en las páginas Web del producto en Video & Audio (Vídeo y audio) > Video Input (Entrada de vídeo) > Video termination (Terminación de vídeo).

Asignación de los pines

Asignación de pines del conector de E/S del Rack de servidores de vídeo AXIS 291 1U

Pi-

Función Descripción

nes

1 Salida de +12 V, 100 mA 2Masa 3 Canal 1, 1 E/S configurable Entrada digital: conecte a GND

(masa) para activarla o déjela

4 Canal 2, 1 E/S configurable

5 Canal 3, 1 E/S configurable 6 Canal 4, 1 E/S configurable 7 Canal 1, 2 E/S configurable 8 Canal 2, 2 E/S configurable 9 Canal 3, 2 E/S configurable 10 Canal 4, 2 E/S configurable

11 Canal 1, RS485A

(sin inversión) (entrada de vídeo 1)

12 Canal 1, RS485B

(sin inversión) (entrada de vídeo 1)

suelta (o desconectada) para desactivarla.

Salida digital: utilice un transistor NFET de drenaje abierto con la fuente conectada al pin de masa (GND). Si se utiliza con un relé externo, debe conectarse un diodo en paralelo a la carga como protección ante oscilaciones de tensión.

Una interfaz RS-485 semidúplex para controlar equipos auxiliares como dispositivos PTZ.

Entrada mín. = - 40 V CC Entrada máx. = + 40 V CC

Carga máx. = 100 mA Voltaje máx. = + 40 V CC (al transistor)

AXIS Q7414 Guía de instalación Página 85

Asignación de pines del conector de E/S del Rack AXIS Q7900

Pi-

Función Descripción

nes

1 Canal 1, 1 E/S configurable Entrada digital: conecte a GND

2 Canal 2, 1 E/S configurable

3 Canal 3, 1 E/S configurable 4 Canal 4, 1 E/S configurable 5 Canal 1, 2 E/S configurable 6 Canal 2, 2 E/S configurable 7 Canal 3, 2 E/S configurable 8 Canal 4, 2 E/S configurable

9 No se utiliza 10 11 12

(masa) para activarla o déjela suelta (o desconectada) para desactivarla.

Salida digital: conexión interna a masa cuando esté activada, suelta (desconectada) cuando esté desactivada. Si se utiliza con un relé externo, debe conectarse un diodo en paralelo a la carga como protección ante oscilaciones de tensión.

Entrada mín. = - 40 V CC Entrada máx. = + 40 V CC

Carga máx. = 100 mA Voltaje máx. = + 40 V CC (al transistor)

ESPAÑOL

Página 86 AXIS Q7414 Guía de instalación

Asignación de pines del conector RS-485 del Rack AXIS Q7900

Pines AXIS Q7414

1 Canal 1, RS485A 2 Canal 1, RS485B 3 Canal 2, RS485A 4 Canal 2, RS485B 5 Canal 3, RS485A 6 Canal 3, RS485B 7 Canal 4, RS485A 8 Canal 4, RS485B 9 10

No se utiliza

11 12

Indicadores LED

Alimentación mic.

Estado

Encendido

Azul Fijo: alimentación fantasma de 12 V CC activada. El micrófono está conectado.

Parpadea: alimentación fantasma de 12 V CC activada. El micrófono está

desconectado. Apagado Alimentación fantasma de 12 V CC desactivada. Verde Fijo: funcionamiento normal. Ambar Fijo: durante el inicio y el reseteo a valores por defecto de fábrica Rojo Parpadeo: actualización fallida

Fijo: error de hardware en el canal correspondiente. Verde/rojo Parpadea para fines de identificación. Consulte el botón Parpadeo de LED en la

página de mantenimiento del servidor

Verde Funcionamiento normal Verde/ámbar Parpadea para indicar la actualización de uno o más canales

AXIS Q7414 Guía de instalación Página 87

Botón de control

Indicador de alimentación

Botón de restablecimiento

Indicadores de estado 1-4

Un consejo:

Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para su producto. Para consultar la versión firmware que tiene instalada actualmente, vaya a Configuración > Acerca de.

Restablecimiento de los valores iniciales

Se restablecerán todos los parámetros (incluyendo las direcciones IP) de los 4 canales a los valores predeterminados de fábrica iniciales.

1. Pulse el botón de restablecimiento y el botón de control.

2. Suelte el botón de restablecimiento y mantenga pulsado el botón de control.

3. Mantenga pulsado el botón de control hasta que el indicador de alimentación se encienda en verde y los 4 indicadores de estado se enciendan en ámbar (puede tardar hasta 15 segundos).

4. Suelte el botón de Control. Cuando los indicadores de estado emitan una luz verde (lo que puede tardar hasta 1 minuto), ha finalizado el proceso y se han restablecido los valores iniciales del codificador de vídeo.

5. Vuelva a asignar las direcciones IP utilizando uno de los métodos descritos en este documento.

Para restablecer la configuración original de un único canal, use el botón proporcionado en la interfaz web de dicha unidad. Consulte la ayuda en línea para obtener más información.

Acceso al AXIS Q7414 desde Internet

Una vez instalado, su AXIS Q7414 es accesible desde su red local (LAN). Para acceder al codificador de vídeo desde Internet, los routers de red deben configurarse para permitir tráfico entrante, que normalmente se realiza en un puerto específico.

• Puerto HTTP (puerto 80 predeterminado) para visualización y configuración

• Puerto RTSP (puerto 554 predeterminado) para visualización de transmisiones de vídeo

H.264

Consulte la documentación de su router para obtener más instrucciones. Si desea más información sobre éste y otros temas, visite la página web de ayuda de Axis en www.axis.com/techsup

Más información

El manual del usuario está disponible en el sitio Web de Axis, www.axis.com, y en el CD de productos de vídeo en red de Axis suministrado con este producto.

ESPAÑOL

Axis 0354-001 Quick Start Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Safeguards

Installation steps

Package contents

Hardware overview

Install the Hardware

Assign an IP address

AXIS IP Utility

AXIS Camera Management - multiple products/large installations

Set the password

Other methods of setting the IP address

Set the IP address with ARP/Ping

Unit connectors

Pin assignments

LED Indicators

Resetting to the Factory Default Settings

Accessing the AXIS Q7414 from the Internet

Further information

Mesures de sécurité

Procédure d’installation

Contenu de l’emballage

Vue d’ensemble du matériel

Installation du matériel

Attribution d’une adresse IP

AXIS IP Utility

AXIS Camera Management : plusieurs produits et de grandes installations

Configuration du mot de passe

Autres méthodes de définition de l’adresse IP

Définition de l’adresse IP à l’aide d’ARP/Ping

Connecteurs de l’appareil

Affectation des broches

Témoins DEL

Rétablissement des paramètres d’usine par défaut

Accès à l’AXIS Q7414 sur Internet

Plus d’informations

Sicherheitsvorkehrungen

Installationsschritte

Lieferumfang

Hardwareübersicht

Installieren der Hardware

Zuweisen einer IP-Adresse

AXIS IP Utility

AXIS Camera Management – mehrere Produkte/große Installationen

Festlegen des Kennworts

Andere Methoden zum Festlegen der IP-Adresse

Zuweisen der IP-Adresse per ARP/Ping

Geräteanschlüsse

Kontaktbelegungen

LED-Anzeigen

Wiederherstellen der werkseitigen Standardeinstellungen

Über das Internet auf den AXIS Q7414 zugreifen

Weitere Informationen

Precauzioni

Procedura di installazione

Contenuto della confezione

Panoramica dell’hardware

Installazione dell'hardware

Assegnazione di un indirizzo IP

AXIS IP Utility

AXIS Camera Management: più prodotti/grandi installazioni

Impostazione della password

Altri metodi di assegnazione dell’indirizzo IP

Assegnazione dell'indirizzo IP con ARP/Ping

Connettori

Assegnazioni dei pin

Indicatori LED

Ripristino delle impostazioni predefinite

Accesso al codificatore video AXIS Q7414 da Internet

Ulteriori informazioni

Medidas preventivas

Pasos para la instalación

Contenido del paquete

Presentación del hardware

Instale el hardware.

Asignación de la dirección IP

AXIS IP Utility

AXIS Camera Management: para varios productos e instalaciones grandes
