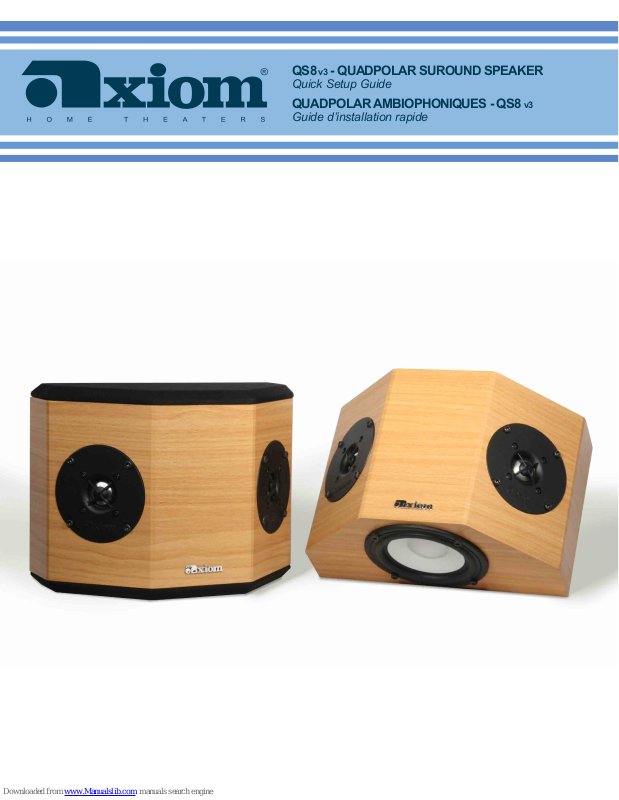

QS8 v3 - QUADPOLAR SUROUND SPEAKER

Quick Setup Guide

QUADPOLAR AMBIOPHONIQUES - QS8 v3

Guide d’installation rapide

Welcome

Bienvenue

Every member of our Axiom team, myself included, is pleased
that you have decided on one of our products. We have all
worked hard to bring the highest level of satisfaction to
your audio experiences, and will continue to work hard to
make every Axiom purchase a wise audio investment for you.

Axiom is deeply committed to ongoing audio research that
continues to enhance the performance of our products.
We design and engineer all of our loudspeakers based
on the world-class psycho-acoustical research that
was conducted at the National Research Council and
that I have been an integral part of since its early years.
This research changed the way that sound is measured,
and allows Axiom to provide the world’s most realistic­sounding loudspeakers at amazing value to the consumer.
By emphasizing the practical side of our ongoing research,
Axiom continues to extend people’s expectations of
performance.

It is our central goal at Axiom to turn this research into a
truly exciting experience for you in your environment. Our
commitment to the delivery of the most accurate sound
reproduction is a commitment to heighten the level of
enjoyment you receive from music and movies.

We at Axiom see our customers as family members and as
such we stand at the ready to deliver personal, expert
advice and to follow up on any of your audio needs.

Chaque membre de notre équipe Axiom (y compris moi­même) est enchanté que vous ayez fixé votre choix sur l’un
de nos produits. Nous avons travaillé d’arrache pied pour
vous procurer le plus haut niveau de satisfaction possible
lors de vos expériences audio et nous allons continuer de
déployer tous nos efforts pour faire en sorte que chaque
achat Axiom puisse représenter pour vous un investissement
audio des plus avisés.

Axiom est profondément engagé en permanence dans
des recherches audio qui permettent de rehausser
la performance de nos produits. Nous concevons et
construisons toutes nos enceintes en fonction des résultats
obtenus dans le cadre de recherches psychoacoustiques
d’envergure mondiale qui ont été menées au Conseil national
de recherche et auxquelles j’ai participé pleinement dès les
premières années. Ces recherches ont changé la manière
de mesurer le son et permettent à Axiom de produire les
enceintes offrant le son le plus réaliste au monde et ce, à
un prix étonnamment abordable pour le consommateur. En
gardant l’emphase sur le côté pratique découlant de nos
recherches incessantes, Axiom continue de surpasser les
attentes des audiophiles en termes de performance.

Voilà l’objectif maître d’Axiom, de transformer ces
recherches en une expérience sonore emballante pour vous,
dans votre environnement. Notre engagement à reproduire
les sons le plus fidèlement possible est un engagement
visant à rehausser votre plaisir d’écoute, que ce soit pour
la musique ou les films.

Nous, chez Axiom, considérons nos clients comme des
membres de la famille et c’est la raison pour laquelle nous
demeurons à votre entière disposition si vous avez besoin
de conseils d’experts personnalisés, ou pour toute autre
question concernant vos besoins audio.

Sincerely,

Ian Colquhoun
President, Axiom

Cordialement,

Ian Colquhoun
Président, Axiom

AXIOM QUICK-START SPEAKER SETUP

INSTALLATION RAPIDE DES ENCEINTES AXIOM

Placement

Quadpolar surround speakers in a 5.1 system will sound their best and

produce the greatest sense of envelopment in the surround soundeld if they

are to each side of the listening area (see diagram) rather than on the rear
walls, and from 1 to 5 feet above the level of seated listener’s ears.

However if your room doesn’t permit side-wall placement of the surrounds,
the QS models will work very effectively on the
rear wall behind the listening area.

Dolby Labs specify that with side-wall placement,
the surrounds may be located up to 20 degrees
to the rear of your couch or chair relative to an
imaginary line across the listening area. Keep
the surrounds at least 5-6” inches from the
ceiling, so the top-mounted woofer’s output is
not compromised.

In a 7.1-channel setup, the back surrounds are
intended for rear-wall placement at angles of
from 135 to 150 degrees (see diagram) relative
to the 0-degree line facing the center channel
and TV display. The QS surrounds don’t need
to be “aimed” towards the listening area, except
in special circumstances such as extremely high
mounting locations.

An ideal 7.1-channel surround system setup has
the main surrounds (Ls, Rs) to each side and
the back surrounds (Lb, Rb) at the rear of the
listening area.

This is how all Dolby Digital and Dolby Surround movies are mixed, with
multipolar surround speakers at each side of the control room, and you
should try and duplicate this setup if you’d like to hear the movie the way the
director and sound engineers intended you to hear it.

HOWEVER, these are not hard and fast rules. The Quadrants are very

forgiving of asymmetrical placement and difcult rooms. They will indeed
work ne at ear level on stands to the sides of the listening area or even on

the rear walls if side-wall placement is impossible.

They do NOT have to be mounted at equal heights or equal distances from
each surround speaker to the listeners. You can adjust for different distances
and levels with your Dolby Digital/dts A/V surround sound receiver’s set-up
menu. Experiment with placement locations using a couple of helpers to
temporarily support the Quadrants while you listen for a seamless enveloping

sense of immersion in the surround eld. The Quadrants will preserve

directional cues “hardmixed” to the left or right, but you should not locate

specic sounds directly at the Quadrants themselves when properly set up.

Users of 6.1-channel and 7.1-channel surround modes may want to add
one extra Quadrant at the center of the rear wall (or two Quadrants, spaced
a few feet apart, for 7.1-channel systems). You will experience a modest
improvement in envelopment.

The Quadrants top and bottom-radiating woofers need clearance to properly
distribute sound over a wide area. If you must position them on the top of
a bookcase, get extra-tall rubber feet to elevate the bottom woofer at least
an inch above the surface below it. Axiom owners report quite good results
using the latter approach.

Avoid lower shelf mounting in bookcases or armoires. This will severely
compromise the Quadrant’s multipolar dispersion of sound and limit the

sense of envelopment in the surround sound eld.

Ls

Positionnement

Dans un ensemble 5.1, les enceintes ambiophoniques “Quadpolar” seront à leur
meilleur et recréeront les effets d’immersion et d’enveloppement d’une façon
maximale si elles sont installées de chaque côté de la zone d’audition (voir le
diagramme) à une hauteur variant entre 30 et 150 cm au-dessus du niveau de
l’oreille de l’auditeur en position assis plutôt qu’une installation sur le mur arrière.

Cependant, si votre pièce n’offre pas la possibilité d’une telle installation, les

22

150

Sub

R

0

0

30

0

90

0

110

0

135

0

Rb

C

L

0

0

Lb

L’arrangement idéal pour un ensemble ayant une conguration 7.1 se doit d’avoir

les enceintes ambiophoniques principales (Ls,Rs) disposées de chaque côté et
les enceintes ambiophoniques arrières (Lb,Rb) disposées à l’arrière de la zone
d’audition.

Tous les lms Dolby Digital et Dolby Surround sont mixés avec des

enceintes multipolaires installées aux murs latéraux de la salle de contrôle. Vous
devriez donc vous efforcer de recréer cet agencement si vous désirez écouter

les lms dans les mêmes conditions que le font les réalisateurs et les ingénieurs

du son.

Cependant, cet agencement n’est pas critique. Les Quadrants fonctionnent très
bien en asymétrie ou dans une pièce irrégulière — sur des socles au niveau des
oreilles de chaque côté de la zone d’écoute, ou même installées au mur arrière
s’il est impossible d’utiliser les murs latéraux.

La hauteur des Quadrants et leur distance de la zone d’écoute n’est pas critique.
Vous pouvez en effet compenser pour ces variables en ajustant leurs niveaux à
l’aide du menu de réglage de votre récepteur ambiophonique Dolby Digital/dts A/V.
Ayez recours à deux assistants pour supporter temporairement les Quandrants
et, tentez d’obtenir la scène sonore ambiophonique la plus homogène possible.

Les Quadrants préservent l’aspect directionnel des sons mixés spéciquement à

gauche ou à droite, mais si elles sont bien disposées, l’ambiance ne devrait pas
sembler émaner des enceintes.

Ceux qui utilisent les systèmes d’ambiophonie 6.1 et 7.1 peuvent installer un
Quadrant supplémentaire au centre du mur arrière (ou deux Quadrants plus
rapprochées l’une de l’autre pour les systèmes 7.1). L’impression ambiophonique
devrait s’améliorer légèrement.

Les woofers situés au sommet et au bas des Quadrants ont besoin d’un
dégagement adéquat pour bien diffuser le son. Si vous devez les installer sur une
étagère, procurez-vous des pattes de caoutchouc très longues pour dégager le
woofer d’au moins 25 mm de la surface. De nombreux utilisateurs de Quadrants
appliquent cette méthode avec succès.

Évitez d’installer les enceintes sur les tablettes inférieures de bibliothèques ou
d’armoires. Cela peut compromettre la dispersion multipolaire des Quadrants et
réduire l’effet ambiophonique.

enceintes QS seront très performantes si elles
sont positionnées sur le mur arrière de la zone
d’audition.

Les directives d’installation de “Dolby Lab”

spécient que pour une installation sur les

côtés, les enceintes devraient être positionnées
à l’arrière de votre fauteuil ou de votre divan
dans un angle allant jusqu’à 20 degrés par
rapport à une ligne imaginaire transversale à la
zone d’audition. Gardez une espace minimale
de 12 à15 cm entre le dessus de votre enceinte
et le plafond pour éviter de compromettre les
performances du transducteur situé sur le dessus
de votre enceinte.

Lors d’une installation ayant une conguration

7.1, les enceintes ambiophoniques arrière devront
être positionnées dans un angle variant entre 135

Rs

et 150 degrés (voir le diagramme) relativement
à la localisation de l’enceinte centrale et de
l’écran vidéo qui devraient eux être à la position
0 degré. Les enceintes QS n’ont pas besoin d’être
dirigées vers la zone d’audition sauf pour des
cas d’exception tel un emplacement réellement
surélevé.

1
