Axiom M3 v3 Quick Setup Manual

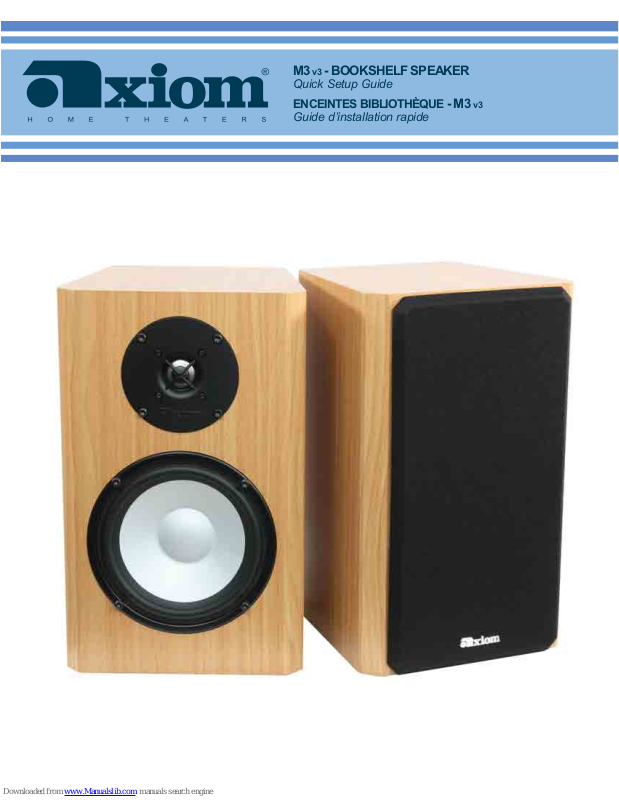

M3 v3 - BOOKSHELF SPEAKER

Quick Setup Guide

ENCEINTES BIBLIOTHÈQUE

Guide d’installation rapide

- M3 v3

Welcome

Bienvenue

Every member of our Axiom team, myself included, is pleased
that you have decided on one of our products. We have all
worked hard to bring the highest level of satisfaction to
your audio experiences, and will continue to work hard to
make every Axiom purchase a wise audio investment for you.

Axiom is deeply committed to ongoing audio research that
continues to enhance the performance of our products.
We design and engineer all of our loudspeakers based
on the world-class psycho-acoustical research that
was conducted at the National Research Council and
that I have been an integral part of since its early years.
This research changed the way that sound is measured,
and allows Axiom to provide the world’s most realistic­sounding loudspeakers at amazing value to the consumer.
By emphasizing the practical side of our ongoing research,
Axiom continues to extend people’s expectations of
performance.

It is our central goal at Axiom to turn this research into a
truly exciting experience for you in your environment. Our
commitment to the delivery of the most accurate sound
reproduction is a commitment to heighten the level of
enjoyment you receive from music and movies.

We at Axiom see our customers as family members and as
such we stand at the ready to deliver personal, expert
advice and to follow up on any of your audio needs.

Chaque membre de notre équipe Axiom (y compris moi­même) est enchanté que vous ayez fixé votre choix sur l’un
de nos produits. Nous avons travaillé d’arrache pied pour
vous procurer le plus haut niveau de satisfaction possible
lors de vos expériences audio et nous allons continuer de
déployer tous nos efforts pour faire en sorte que chaque
achat Axiom puisse représenter pour vous un investissement
audio des plus avisés.

Axiom est profondément engagé en permanence dans
des recherches audio qui permettent de rehausser
la performance de nos produits. Nous concevons et
construisons toutes nos enceintes en fonction des résultats
obtenus dans le cadre de recherches psychoacoustiques
d’envergure mondiale qui ont été menées au Conseil national
de recherche et auxquelles j’ai participé pleinement dès les
premières années. Ces recherches ont changé la manière
de mesurer le son et permettent à Axiom de produire les
enceintes offrant le son le plus réaliste au monde et ce, à
un prix étonnamment abordable pour le consommateur. En
gardant l’emphase sur le côté pratique découlant de nos
recherches incessantes, Axiom continue de surpasser les
attentes des audiophiles en termes de performance.

Voilà l’objectif maître d’Axiom, de transformer ces
recherches en une expérience sonore emballante pour vous,
dans votre environnement. Notre engagement à reproduire
les sons le plus fidèlement possible est un engagement
visant à rehausser votre plaisir d’écoute, que ce soit pour
la musique ou les films.

Nous, chez Axiom, considérons nos clients comme des
membres de la famille et c’est la raison pour laquelle nous
demeurons à votre entière disposition si vous avez besoin
de conseils d’experts personnalisés, ou pour toute autre
question concernant vos besoins audio.

Sincerely,

Ian Colquhoun
President, Axiom

Cordialement,

Ian Colquhoun
Président, Axiom

AXIOM QUICK-START SPEAKER SETUP

INSTALLATION RAPIDE DES ENCEINTES AXIOM

Placement

The location of your new Axiom bookshelf speakers will signicantly

affect the sound quality you experience in your particular room. Try
and position them in an upright position on either speaker stands (if
you purchased accessory stands) or on a shelf so that the tweeters are
roughly at ear level when you are seated. This is only a guideline—they
do not have to be exactly at ear level. Up to 12 inches higher or lower

is certainly acceptable. Do not put bookshelf speakers on the oor and

avoid “burying” them inside an entertainment center or other enclosed
cabinets. Speakers sound their best in free space. If you use them on
a shelf in an entertainment center, have the front edge of the speaker

protrude from the shelf by a half-inch to avoid reections from the

surrounding cabinetry. If circumstances force you to use the speakers
on their sides, you may do so, but there may be slight differences in
the stereo imaging. Place them so the tweeters are towards the inner
center line.

For a well integrated stereo or home theater soundstage, separate the
front left and right speakers by 6 feet or more, up to 10 feet apart, or
by at least half the distance you sit from the speakers, e.g. if you sit 12
feet away from the speakers, separate them by at least 6 feet. If you are
using the bookshelf speakers as your main speakers in a home theater,
place them to each side of the video display roughly even with the TV
screen, so the stereo sound will be integrated with the TV image. Avoid
corner locations of your bookshelf speakers as corners may result in
exaggerated bass and colored sound. If you place your speakers on a
shelf or stands against the wall behind them, leave 2 inches behind the
speakers for the bass ports to breathe.

If you purchased Axiom’s Full Metal Bracket (or Sturdy Little Bracket)
to wall-mount your bookshelf speakers, the bolt to secure the speakers
to the bracket is already included on the back panel of the speaker.
Just unscrew it and put it through the appropriate hole in the bracket
and tighten it to secure the speaker to the bracket. If the speakers are
mounted higher up, try angling the speakers down towards the listening
area for the best treble clarity.

Positionnement

Le positionnement de vos enceintes compactes Axiom va grandement

inuencer la qualité sonore que vous obtiendrez d’elles dans votre propre
pièce. Essayez de les installer verticalement, soit sur des supports (si vous
vous en êtes procurés en option) ou soit sur une tablette de façon à ce que
le transducteur des hautes fréquences (tweeter) se situe près du niveau de
votre oreille quand vous êtes assis. Par contre, cette hauteur recommandée

n’est pas absolue – une variation d’une trentaine de centimètres au-dessus

ou en-dessous est fort acceptable. Si vous positionnez vos enceintes sur un
support ou une tablette avec leur surface arrière contre un mur, éloignez-les de
ce dernier d’une distance d’environ 5 cm. Ceci procurera à l’évent arrière tout
l’espace nécessaire pour l’écoulement de son ot d’air. Ne les placez pas sur
le sol ou ne les enfoncez pas au creux d’une meuble ou d’une armoire fermée.
Les enceintes sont à leur meilleur quand elles sont entièrement dégagées. Si
vous les installez sur la tablette d’un meuble, déposez l’enceinte de façon à
ce que sa surface avant excède légèrement la tablette d’environ 1.5 cm. Ceci
ayant pour but d’éliminer les réexions indésirables créées par la proximité des
surfaces avoisinantes. Si vous êtes forcés de placer les enceintes sur leur côté,
ceci est possible, mais il se peut que l’image stéréophonique soit affectée. Si
les enceintes sont distantes de 2 mètres et plus placez-les de façon à ce que
les transducteurs de hautes fréquences soient vers l’intérieur sinon placez-les
vers l’extérieur.

Si vous avez acheté les supports muraux Axiom Tout-en-Métal (FMB) ou
Petit Support Robuste (Sturdy Litlle Bracket) le boulon nécessaire pour xer
l’enceinte au support est déjà présent à l’endos de l’enceinte. Pour installer
l’enceinte sur le support, il suft tout simplement de dévisser le boulon, de
l’introduire dans la cavité appropriée du support et de la revissez solidement
(sans trop la forcer) en place. Si les enceintes sont trop élevées, essayez de les
pointer vers le bas, en direction de la zone d’écoute, pour maximiser la clarté
des hautes fréquences.

Pour la restitution d’une image stéréophonique réelle ou d’un champ sonore de
cinéma-maison, distancez les enceintes principales de 2 à 3 mètres l’une de
l’autre ou, à tout le moins, de la moitié de la distance qui vous sépare d’elles i.e.
si vous êtes à 4 mètres distancez-les de 2 mètres. Si vous utilisez vos enceintes
compactes comme enceintes principales pour votre cinéma-maison, installez­les de chaque côté de votre écran vidéo et à la même hauteur que ce dernier.
Vous obtiendrez ainsi une image stéréophonique qui s’intègrera à l’image vidéo.
Évitez de placer vos enceintes dans un coin car les coins peuvent colorer le son
et exagérer les basses fréquences.

The Speakers Les enceintes

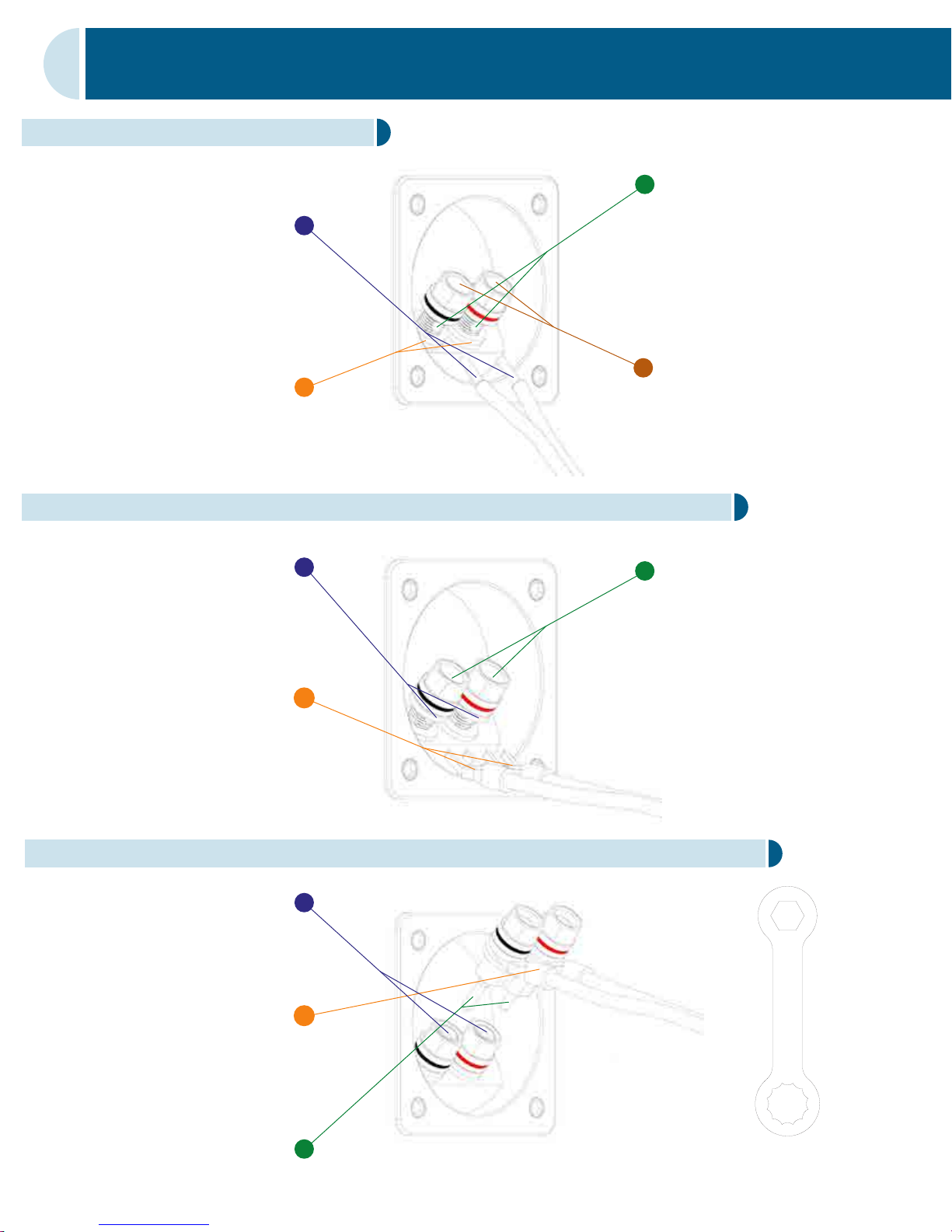

Turn the speakers around and look at the back
panel. You’ll see gold-plated 5-way binding posts,
to which you are going to connect the speaker
cables from your receiver or amplifier.

Each gold binding post has a colored ring around

it-- RED is POSITIVE, BLACK is NEGATIVE.

Most receiver and amplifier manufacturers use
this color code and you should use it as well--it
makes things a lot easier to hook up your speaker
cables.

You will also see a positive (+) sign engraved in
the plastic beneath the RED binding post, and a
negative (-) sign beneath the BLACK post. Your
amplifier may or may not have these positive and
negative symbols. If you wish, you can use these
symbols along with the color coding to guide you.

Examinez le panneau arrière des enceintes. Vous y
trouverez des bornes “5 façons” plaquées or auxquelles
vous devrez connecter les câbles de haut-parleur
provenant de votre récepteur ou amplificateur.

Chaque borne est doté d’une bague de couleur – ROUGE
est le POSITIF et NOIR est le NÉGATIF. La plupart des
fabricants de composantes électroniques utilisent ce
code couleur et vous devriez le respecter. Il simplifie la
connexion des câbles de haut-parleur.

Vous verrez également un symbole positif ( + ) gravé
dans le plastique sous la borne ROUGE et un symbole
NÉGATIF ( - ) sous la borne NOIRE. Votre amplificateur
n’est pas nécessairement doté de ces symboles positifs
et négatifs. Ils sont complémentaires aux codes couleur et
vous aideront à respecter la polarité de vos connexions.

1
