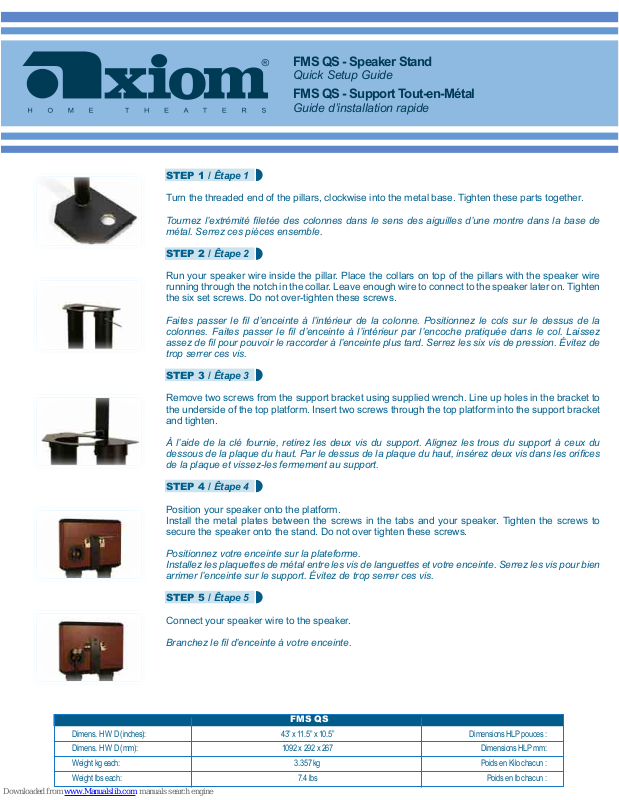

Axiom FMS QS Quick Setup Manual
FMS QS - Speaker Stand
Quick Setup Guide
FMS QS - Support Tout-en-Métal
Guide d’installation rapide
STEP 1 / Êtape 1
Turn the threaded end of the pillars, clockwise into the metal base. Tighten these parts together.
Tournez l’extrémité letée des colonnes dans le sens des aiguilles d’une montre dans la base de
métal. Serrez ces pièces ensemble.
STEP 2 / Êtape 2
Run your speaker wire inside the pillar. Place the collars on top of the pillars with the speaker wire
running through the notch in the collar. Leave enough wire to connect to the speaker later on. Tighten
the six set screws. Do not over-tighten these screws.
Faites passer le l d’enceinte à l’intérieur de la colonne. Positionnez le cols sur le dessus de la
colonnes. Faites passer le l d’enceinte à l’intérieur par l’encoche pratiquée dans le col. Laissez
assez de l pour pouvoir le raccorder à l’enceinte plus tard. Serrez les six vis de pression. Évitez de
trop serrer ces vis.
STEP 3 / Êtape 3
Remove two screws from the support bracket using supplied wrench. Line up holes in the bracket to
the underside of the top platform. Insert two screws through the top platform into the support bracket
and tighten.
À l’aide de la clé fournie, retirez les deux vis du support. Alignez les trous du support à ceux du
dessous de la plaque du haut. Par le dessus de la plaque du haut, insérez deux vis dans les orices
de la plaque et vissez-les fermement au support.
STEP 4 / Êtape 4
Position your speaker onto the platform.
Install the metal plates between the screws in the tabs and your speaker. Tighten the screws to
secure the speaker onto the stand. Do not over tighten these screws.
Positionnez votre enceinte sur la plateforme.
Installez les plaquettes de métal entre les vis de languettes et votre enceinte. Serrez les vis pour bien
arrimer l’enceinte sur le support. Évitez de trop serrer ces vis.
STEP 5 / Êtape 5
Connect your speaker wire to the speaker.
Branchez le l d’enceinte à votre enceinte.
Dimens. H W D (inches):
Dimens. H W D (mm):
Weight kg each:
Weight lbs each:
FMS QS
43” x 11.5” x 10.5”
1092 x 292 x 267
3.357 kg
7.4 lbs
Dimensions HLP pouces :
Dimensions HLP mm:
Poids en Kilo chacun :
Poids en lb chacun :
Axiom Audio Head Office 2885 Highway 60
Siège Social Axiom Audio Dwight, ON Canada
P0A 1H0
Toll Free (North America) 1-866-244-8796
Worldwide • International 1-705-635-3090
Email • Courriel: info@axiomaudio.com
Visit www.axiomaudio.com/manual_index.html for this Owner ’s Manual with live links to further helpful information
Pour accéder ŕ des liens actifs associés ŕ de l’information et de l’aide supplémentaires; consultez le Guide du Propriétaire au www.axiomaudio.com/manual_index.html
www.axiomaudio.com
FMSQSR3v3
