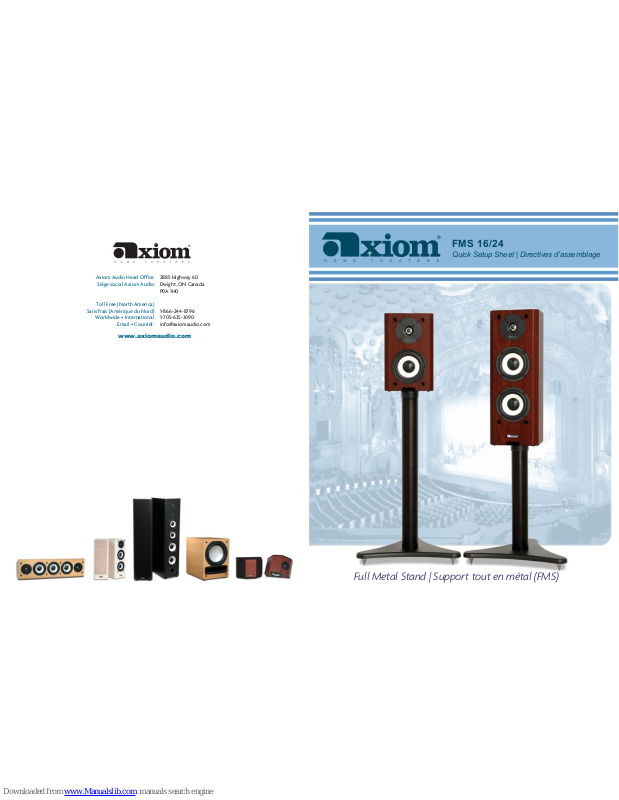

Axiom FMS 16, FMS 24 Quick Setup Sheet

®

FMS 16/24

Quick Setup Sheet | Directives d’assemblage

Full Metal Stand | Support tout en métal (FMS)

®

Axiom Audio Head Office 2885 Highway 60

Siège social Axiom Audio Dwight, ON Canada
P0A 1H0

Toll Free (North America)
Sans frais (Amérique du Nord) 1-866-244-8796
Worldwide • International 1-705-635-3090
Email • Courriel: [e-mail]

www.axiomaudio.com

FMS 16 / 24 Quick Setup Sheet | Directives d’assemblage

Step 1 / Étape 1:

Attach the spikes OR rubber feet to the base, usin g the suppl ied screws.
Punctu re the rubb er membrane by pu shing the sc rew th rough the ru bber
foot. Your choice of feet does NOT affect sound quality.

Installez les pointes OU les pieds en caoutchouc sur la base en utilisant les
visses incluses. Percer la membrane en poussant la visse au travers du pied
de caoutchouc. Pointes ou pieds, cela n’affecte PAS la qualité sonore.

Step 2 / Étape 2:

Turn the threaded end of the pillar, clockwise into the triangular metal base.
Tighten these parts together as snug as you can.

Tournez l’extrémité filetée de la colonne dans le sens des aiguilles d’une montre
dans la base triangulaire en métal. Serrez ces composants l’un contre l’autre
aussi solidement que vous le pouvez.

Step 3 / Étape 3:

Place the collar on top of the pillar. Temporarily tighten one of the set screws.
Do not over-tighten this screw.

Positionnez le col sur le dessus de la colonne. Serrez temporairement l’une
des vis de pression. Évitez de trop serrer ces vis.

Step 4 / Étape 4:

Run your speaker wire inside the pillar,
and out the notch in the collar. Leave
enough wire to connect to the speaker
later on.

Faites passer le fil d’enceinte à l’intérieur
de la colonne et par l’encoche pratiquée
dans le col. Laissez assez de fil pour
pouvoir le raccorder à l’enceinte plus
tard.

Step 6 / Étape 6:

Install the rubber pads onto the platform. Do not use the clear
pads supplied with your Axiom bookself speakers.

Installez les tampons de caoutchouc sur la plateforme.
N’utilisez pas les tampons transparents fournis avec vos
enceintes Axiom de type bibliothèque.

Step 5 / Étape 5:

Using the three screws supplied,
attach the platform to the top of the
metal collar. The metal tabs on this
plate should face up.

À l’aide des trois vis fournies, fixez
la plateforme sur le dessus du col
de métal. Les languettes de métal
doivent être orientées vers le haut.

Step 7 / Étape 7:

Partially install the two screws into the tabs on the
platform. These screws will be tightened in Step 9.

Vissez partiellement les deux vis dans les languettes
de la plateforme. Vous serrerez ces vis à l’étape 9.

Step 8 / Étape 8:

Position your speaker onto the
platform.

Positionnez votre enceinte sur
la plateforme.

Step 9 / Étape 9:

Install the metal plates between the screws in
the tabs and your speaker. Tighten the screws
to secure the speaker onto the stand. Do not
over-tighten these screws.

Installez les plaquettes de métal entre les vis
de languettes et votre enceinte. Serrez les vis
pour bien arrimer l’enceinte sur le support.
Évitez de trop serrer ces vis.

Step 10 / Étape 10:

Connect your speaker wire to your speaker.

Branchez le fil d’enceinte à votre enceinte.

Step 11 / Étape 11:

Loosen the collar set screw in Step 3. Position your
speaker so it faces forward. Finally, securely tighten
all the collar set screws. Do not over-tighten these
screws.

Desserrez la vis de pression vissée à l’étape 3.
Positionnez votre enceinte de sorte à ce qu’elle soit
orientée vers l’avant. Enfin, serrez toutes les vis de
pression du col. Évitez de trop serrer ces vis.

Step 2 / Étape 2

Pillar

Colonne

Step 3 / Étape 3

Step 1 / Étape 1

Step 5 / Étape 5

Step 4 / Étape 4

Step 8 / Étape 8

Step 9 / Étape 9

Step 10 / Étape 10

Step 11 / Étape 11

Step 7 / Étape 7

Step 6 / Étape 6

Collar

Col

Pedestal Base

Base du support

Spike x 3

Pointes x 3

Rubber Foot x 3

Pieds de caoutchouc x 3

Metal Tabs

Languettes de métal

Platform To Collar Screws

Vis rattachant la
plateforme au col

Speaker Wire

Fil d’enceinte

Rubber Pads

Tampons de
caoutchouc

Platform Set Screws

Vis de pression de
la plateforme

Cable / Câble

Collar Set Screws

Vis de pression
du col

Platform Tabs

Languettes de
plateforme

Collar Set Screw

Vis de pression du col

Visit w ww.axiomaudio .com/manual _index.html for full o wners manual
Visitez www.axiomaud io.com/manu al_index.ht ml pou r le guide comple t à l’ intent ion du propr iétair e

®

Step 1 / Étape 1
