Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
Informationen zur Verordnung (EU) 2019/1782
Externes Steckernetzteil
Name oder Handelsmarke des
Herstellers Handelsregisternummer
und Anschrift
Modellkennung2ACT006F EU2AAJ012F EU
Eingangsspannung100…240
Eingangswechselstromfrequenz50…60 Hz50…60 Hz
Ausgangsspannung12,0
Ausgangsstrom0,5
Ausgangsleistung6,0
Durchschnittliche Effizienz im Betrieb
Lastbedingung 1 – 100 % ±2 %80,7
Lastbedingung 2 – 75 % ±2 %80,6
Lastbedingung 3 – 50 % ±2 %80,2
Lastbedingung 4 – 25 % ±2 %77,0
Effizienz bei geringer Last (10 %)69,9
Leistungsaufnahme bei Nullast0,06
EOC 1-32EOC 2-32
Channel Well Technology Co Ltd
222 Sec 2 Nankan Rd,Lujhu Township Taoyuan
Hsien, 33855 Taiwan | 84573516
V
V
A
W
%
%
%
%
%
W
100…240
12,0
V
1,0
A
12,0
W
82,5
%
83,7
%
84,0
%
83,4
%
75,7
%
0,04
W
Technische Daten
TypEOC 1-32EOC 2-32
Frequenzbereich5…1800 MHz
Anschlüsse (G.hn | TV)2 × F-Buchse
Frequenzbereich Datenübertragung5…204 MHz
Frequenzbereich TV-Bypass258…1800 MHz
Max. Dämpfung im Koaxialnetz77 dB
Übertragungspegel im Koaxialnetz113 dBµV ± 1dB
EoC
StandardITU-T G.9960/G.9961 G.hn over Coax
Netto Datenrate (PHY)1800 Mbps
Max. Anzahl Geräte im EoC-Netzwerk
Schnittstellen
Ethernet-Anschlüsse (LAN)2 × RJ 45
Ethernet-StandardsIEEE 802.3u 100BaseT Fast Ethernet
V
WLAN-Standard
WLAN-Verschlüsselung
WLAN-Frequenzbereich @ 2.4 GHz–2400…2484 MHz
WLAN-Frequenzbereich @ 5 GHz–
Max. Sendeleistung
@ 2400…2484 MHz
Max. Sendeleistung
@ 5150…5350 MHz
Max. Sendeleistung
@ 5470…5725 MHz
Allgemein
Betriebsspannung12 VDC
Leistungsaufnahme4 W8 W
Betriebstemperaturbereich (gemäßEN60065)
Maße (B × H × T) ca.130 x 95 x 32 mm
Externes Zubehör
Schaltnetzteil100…240 V~
IEEE 802.3ab 1000BaseT Gigabit Ethernet
–
–
–20 dBm (EIRP)
–23 dBm (EIRP)
–30 dBm (EIRP)
50…60 Hz
12 V=/0,5 A
16
IEEE 802.11b/g/n/a/ac
WEP, WPA/WPA2, WPA/
0 °C…40 °C
MIMO 2x2
WPA2 m. PSK
5150…5350 MHz
5470…5725 MHz
100…240 V~
50…60 Hz
12 V=/1 A

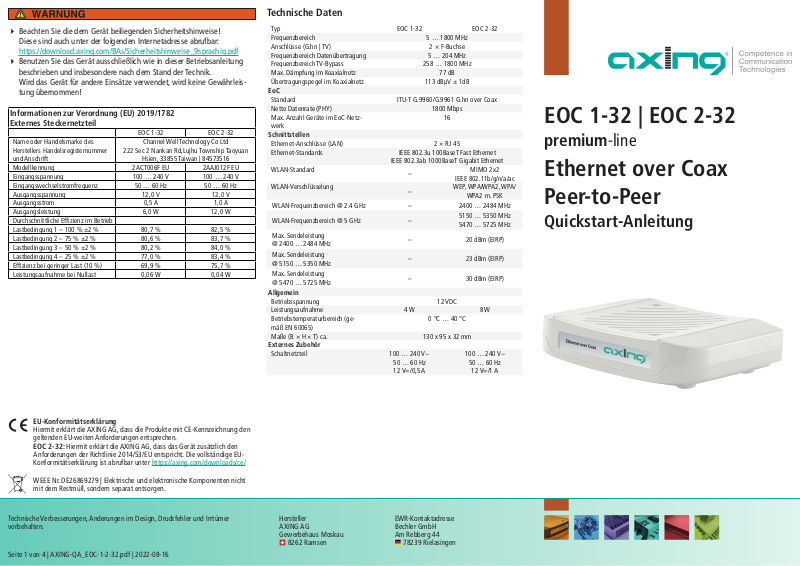

EOC 1-32 | EOC 2-32
premium-line
Ethernet over Coax
Peer-to-Peer
Quickstart-Anleitung
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
EOC 2-32: Hiermit erklärt die AXING AG, dass das Gerät zusätzlich den
Anforderungen der Richtlinie 2014/53/EU entspricht. Die vollständige EUKonformitätserklärung ist abrufbar unter https://axing.com/downloads/ce/
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Seite 1 von 4 | AXING-QA_EOC-1-2-32.pdf | 2022-08-16
AXING AG
Gewerbehaus Moskau
8262 Ramsen
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Page 2

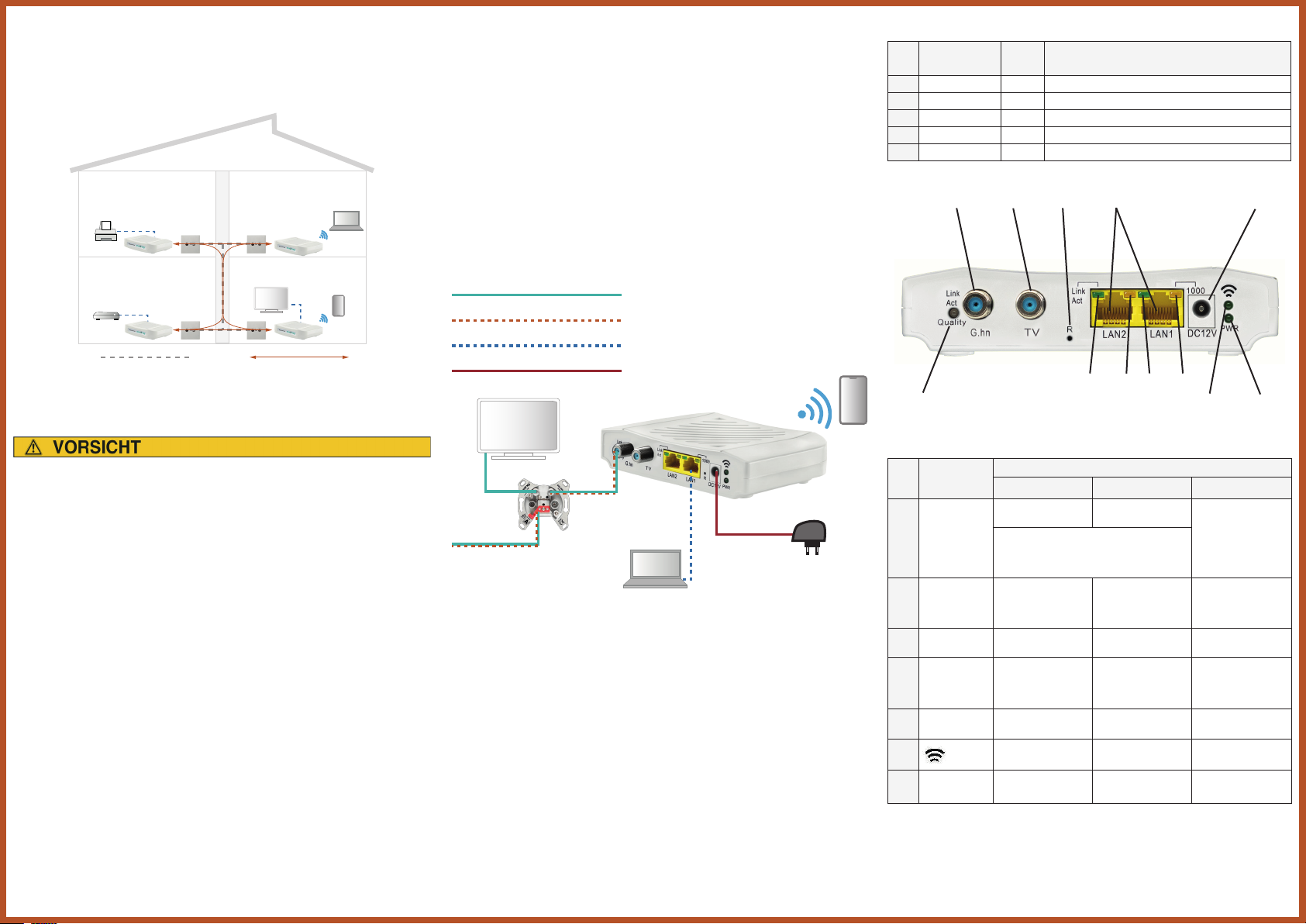

Produktbeschreibung
Die EOC 1-32 und EOC 2-32 bauen mit Hilfe des G.hn-Standards ein Ethernetover-Coax-Netzwerk über die Koaxialkabel der Hausinstallation auf.
SMART
Router (xDSL | xPON | DOCSIS | LTE )
vorhandenes Koaxialkabel
Die EoC-Geräte verwenden den Frequenzbereich von 5…204 MHz. Alle
Komponenten in der Verteilstruktur müssen diesen Frequenzbereich in beide Richtungen passiv übertragen.
TV
Peer-to-Peer
Montage
Die Geräte können als Tischgeräte verwendet werden oder mit Hilfe von zwei
passenden Schrauben an der Wand montiert werden.
Anschluss
Verwenden Sie einen geeigneten Aufstellungsort für das EOC 1-32 oder
EOC 2-32 in der Nähe des PCs oder Ethernet-Geräts, mit dem es verbunden
werden soll. Das EoC-Gerät muss von Wärmequellen ferngehalten werden.
Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist. Verwenden Sie ein Koaxialkabel, um den G.hn-Anschluss mit der Antennen-
steckdose zu verbinden.
Verwenden Sie das Ethernet-Kabel um den LAN1 oder LAN2-Anschluss mit
dem Ethernet-Anschluss des Ethernet-Geräts zu verbinden.
Verbinden Sie das Steckernetzteil mit dem DC12V- Anschluss und stecken Sie
das Steckernetzteil in eine Steckdose.
Koax
Ethernet over Coax
Ethernet
Spannungsversorgung
TV
Anschlüsse an der Rückseite
Anschluss
Taste
AG.hnFAnschluss für die Antennensteckdose
BTVFNicht belegen
CR–Reset-Taste (Werkseinstellungen)
DLAN1/LAN2RJ-45 Anschluss für Ethernet-fähige Geräte
EDC12VDCAnschluss für das Steckernetzteil
AB
1
TypFunktion
C
D
2 3 4 5
67
LEDs an der Rückseite
E
Wenn die EoC-Signale in den terrestrischen Bereich eines Multischalters
eingespeist werden, dann muss dieser Eingang passiv sein. Weiterhin muss
der terrestrische Eingang, um die volle Datenrate des EoC-Systems nutzen
zu können, den Frequenzbereich von 5 bis 204 MHz unterstützen. Bei einem
Multischalter-Kaskadesystem gelten diese Bedingungen für den gesamten
terrestrischen Zweig.
Die Gerätetypen EOC 1-32 und EOC 2-32 dürfen in einem CATV-Netz nur
eingesetzt werden, wenn der Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz beginnt.
Wenn EoC innerhalb einer CATV-Hausverteilung verwendet wird, dann
muss genügend Sperrtiefe für den Frequenzbereich des Rückkanals des
Kabelnetzbetreibers erreicht werden. Ansonsten kann es zu Störungen beim
Kabelnetzbetreiber kommen. Speisen Sie die EoC-Signale mit einer EOC-Einspeiseweiche TZU 40-05 ein. Zusätzlich muss ein TZU 19-68X Hochpassfilter am Ausgang des Hausanschlussverstärkers installiert werden.
Lieferumfang
9 EOC 1-32 oder EOC 2-329 CAT5-Ethernet-Kabel 9 12 VDC Steckernetzteil zur Spannungsversorgung9 Quickstart-Anleitung
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Seite 2 von 4 | AXING-QA_EOC-1-2-32.pdf | 2022-08-16
von/zu anderen
EOC-Geräten
IP-Netzwerk
Die Geräte setzen ab Werk einen DHCP-Server voraus. Dieser ist z.B. in einem
handelsüblichem Internet-Router enthalten. An jedes Gerät lassen sich zwei
Ethernet-fähige Geräte (PCs, Notebooks, Server, Drucker, Smart-TVs uvm.)
anschließen. Die Geräte kommunizieren im Peer-to-Peer-Mode. D. h., jedes
EOC kann mit jedem anderen EOC im Netz kommunizieren. Zusätzlich sind die
EOC2-32 mit WiFi ausgestattet.
WLAN-Zugang zum EOC 2-32
Auf der Unterseite des Geräts sind die werkseitigen SSIDs des 2,4-GHz- und des
5-GHz-WLAN-Netzwerks sowie das Passwort aufgedruckt.
Konfiguration des EOC 2-32
Sie können über jeden PC im Netzwerk oder über WLAN auf die Konfigurationsoberfläche zugreifen.
Geben Sie die IP-Adresse des Geräts in die Adresszeile Ihres Browsers ein.
Das Gerät fordert Sie in einem Fenster zur Eingabe des Passworts auf.
Das Passwort ist auf der Unterseite des Geräts aufgedruckt.
Status
Verbindung getrennt oder Link
fehlgeschlagen
Verbindung getrennt oder Link
fehlgeschlagen
1
2
LED
Link
Act
Quality
LAN2 Link
Act
AnBlinktAus
VerbundenEmpfang/Senden
Grün: Hoch
Orange: Mittel
Rot: Niedrig
VerbundenEmpfang/Senden
3LAN2 1000 1000 MbpsN/A100 Mbps
Verbindung getrennt oder Link
fehlgeschlagen
4
LAN1 Link
Act
VerbundenEmpfang/Senden
5LAN1 1000 1000 MbpsN/A100 Mbps
6*
7PWR
*nur EOC 2-32
EinEmpfang/Senden Aus
Stromversorgung
an
N/A
Stromversorgung
aus
Page 3
Observe the safety instructions supplied with the device!
Technical improvements, changes in design, printing and other errors reserved.
Manufacturer
EEA contact address
They are also available at the following Internet address:
Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Commission regulation (EU) 2019/1782
External plug-in power supply
Manufacturer’s name or trademark
commercial registration number and
address
Model identifier2ACT006F EU2AAJ012F EU
Input voltage100…240
Input AC frequency50…60 Hz50…60 Hz
Output voltage12.0
Output current0.5
Output power6.0
Average active efficiency
Load condition 1 – 100 % ±2 %80.7
Load condition 2 – 75 % ±2 %80.6
Load condition 3 – 50 % ±2 %80.2
Load condition 4 – 25 % ±2 %77.0
Efficiency at low load (10 %)69.9
No-load power consumption0.06
EOC 1-32EOC 2-32
Channel Well Technology Co Ltd
222 Sec 2 Nankan Rd, Lujhu Township Taoyuan
Hsien, 33855 Taiwan | 84573516
V
V
A
W
%
%
%
%
%
W
100…240
12.0
V
1.0
A
12.0
W
82.5
%
83.7
%
84.0
%
83.4
%
75.7
%
0.04
W
Technical data
TypEOC 1-32EOC 2-32
Frequency range5…1800 MHz
Connectors (G.hn | TV)2 × F-female
Frequency range transmission5…204 MHz
Frequency range TV bypass258…1800 MHz
Max. attn. in coaxial network77 dB
Transmission level in coaxial
network
EoC
StandardITU-T G.9960/G.9961 G.hn over Coax
Net data rate (PHY)1800 Mbps
Max. number of devices in EoC
network
Operation voltage12 VDC
Power consumption4 W8 W
Operating temperature range
(acc.toEN60065)
Dimensions (W × H × D) appr.130 x 95 x 32 mm
External accessories
Switching power supply100…240 V~/50…60 Hz
IEEE 802.3ab 1000BaseT Gigabit Ethernet
12 V=/0,5 A
113 dBµV ± 1dB
16
–
–
–20 dBm (EIRP)
–23 dBm (EIRP)
–30 dBm (EIRP)
0 °C…40 °C
MIMO 2x2
IEEE 802.11b/g/n/a/ac
WEP, WPA/WPA2, WPA/
WPA2 m. PSK
5150…5350 MHz
5470…5725 MHz
100…240 V~/50…60 Hz
12 V=/1 A
EOC 1-32 | EOC 2-32
premium-line
Ethernet over Coax
Peer to Peer
Quick start guide
EU Declaration of Conformity
Hereby AXING AG declares that the CE marked products comply with the
valid EU guidelines.
EOC 2-32: Hereby AXING AG declares that the device is additionally in
compliance with Directive 2014/53/EU. The complete EU declaration of
conformity is available at: https://axing.com/en/downloads/ce/
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
Page 3 of 4 | AXING-QA_EOC-1-2-32.pdf | 2022-08-16
AXING AG
Gewerbehaus Moskau
8262 Ramsen
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Page 4

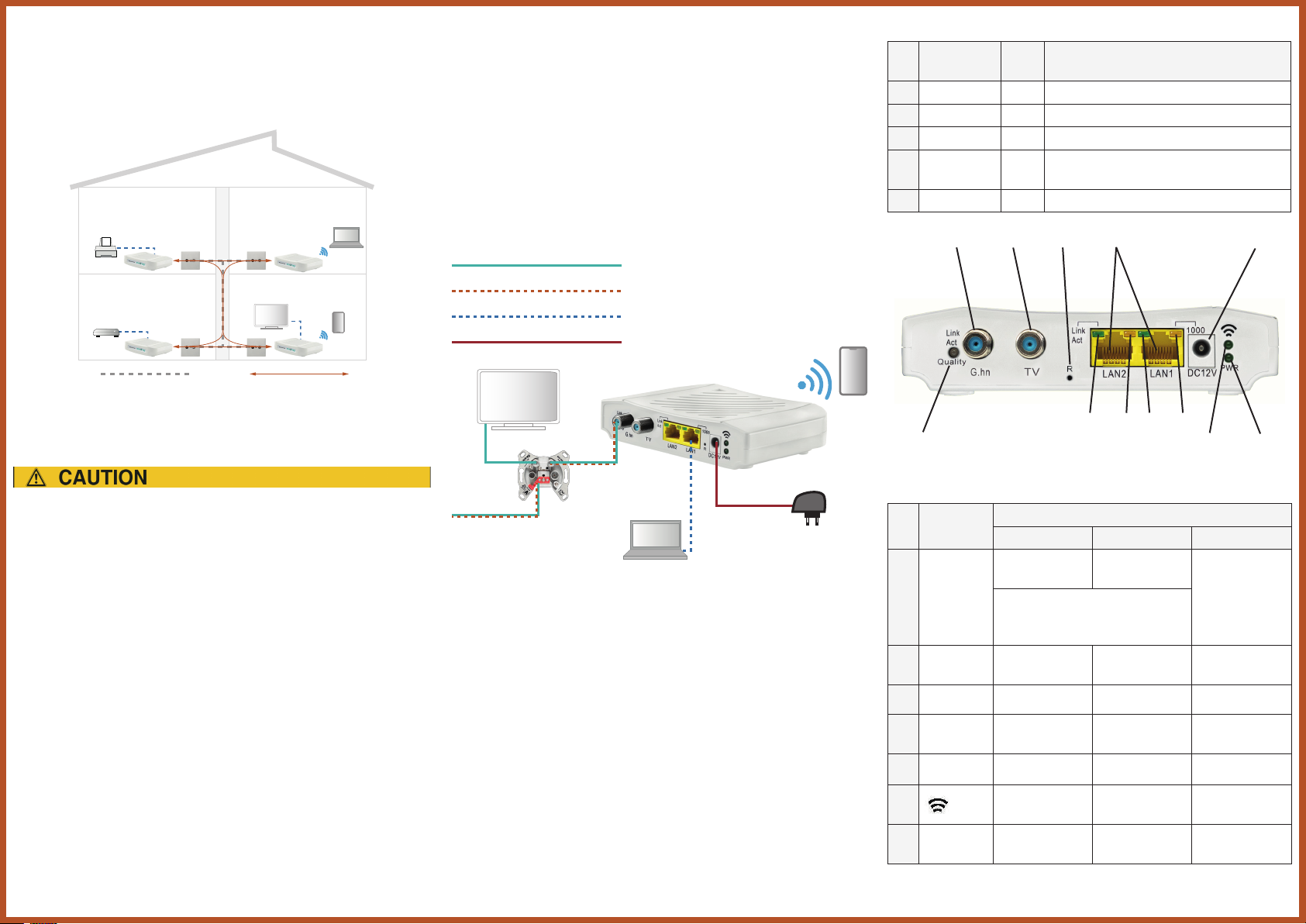

Product description
Existing coaxial cable
Peer-to-Peer
The devices EOC 1-32 and EOC 2-32 respectively, use the G.hn standard
to build an Ethernet-over-coax network via the coaxial cables of the house
installation.
SMART
Router (xDSL | xPON | DOCSIS | LTE )
The EoC devices use the frequency range of 5...204 MHz. All components in
the distribution structure must passively transmit this frequency range in both
directions.
TV
Mounting
The EOC 1-32 and EOC 2-32 can be used as table top units or mounted on the
wall using two matching screws.
Installation
Select a convenient location for the EOC near the PC or Ethernet device to
which it will be connected. The device should be kept away from excessive
heat.
Please make sure the coaxial network is well grounded. Use a coaxial cable to connect the G.hn port to the the antenna wall outlet. Connect the LAN1 or LAN2 port to your Ethernet-equipped device. Connect the power adapter to the DC12V port and connect it to a wall
outlet.
Coax
Ethernet over Coax
Ethernet
Power supply
TV
Ports on the rear panel
Port Name
Button
AG.hnFConnect to the antenna wall outlet
BTVFDo not use
CR–Reset Button
DLAN1/LAN2RJ-45
EDC12VDCConnect to the power adapter plug
AB
1
TypeFunction
Connect to PC or STB or other Ethernet
devices
C
D
2 3 4 5
67
E
If the EoC signals are fed into the terrestrial range of a multi-switch, then
this input must be passive. Furthermore, in order to use the full data rate of
the EoC system, the terrestrial input must support the frequency range from
5 to 204 MHz. In a multiswitch cascade system, the conditions apply to the
entire terrestrial branch.
The device types EOC 1-32 and EOC 2-32 may only be used in a CATV
network if the forward path frequency range of the CATV network starts
from 258 MHz.
If EoC is used within a CATV in-house distribution, then sufficient blocking
depth must be achieved for the frequency range of the cable network
operator‘s return channel. Otherwise there may be interference with the
cable network operator. Feed the EoC signals with a TZU 40-05 EOC feed
combiner. In addition, a TZU 19-68X high-pass filter must be installed at
the output of the house connection amplifier.
Scope of delivery
9 EOC 1-32 or EOC 2-329 CAT5 ethernet cable 9 12 VDC power adapter for power supply9 Quick start guide
Note: You can call up the detailed operation instructions for download by
entering the article in the search field at www.axing.com.
Page 4 of 4 | AXING-QA_EOC-1-2-32.pdf | 2022-08-16
from / to
other EOC devices
IP network
The devices require a DHCP server ex factory. This is e.g. included in a standard
internet router. Each device can be connected to two Ethernet-capable devices
(PCs, notebooks, servers, printers, smart TVs, etc.). The devices communicate in
peer-to-peer mode. That is, each EOC can communicate with every other EOC in
the network. In addition, the EOC2-32 is equipped with WiFi.
WiFi access to EOC 2-32
The factory SSIDs of the 2.4 GHz and 5 GHz WiFi network and the password are
printed on the bottom of the devices.
Configuration of EOC 2-32
You can access the configuration interface from any PC on the network or via
WiFi.
Enter the IP address of the device in the address bar of your browser.
The device prompts you for a password in a window.
The password is printed on the bottom of the device.
LED indicators on the rear panel
LED
Link
Act
1
Quality
OnFlashingOff
Linked
Green: High
Orange: Medium
Red: Low
LAN2 Link
2
Act
Link
3LAN2 1000 1000 MbpsN/A100 Mbps
LAN1 Link
4
Act
Link
5LAN1 1000 1000 MbpsN/A100 Mbps
6*
7PWR
*EOC 2-32 only
On
Powered by
DC12V
Status
Receive or
transmit
Disconnected or
Link failed
Receive or
transmit
Receive or
transmit
Receive or
transmit
Disconnected or
Link failed
Disconnected or
Link failed
Off
N/ANot powered
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
