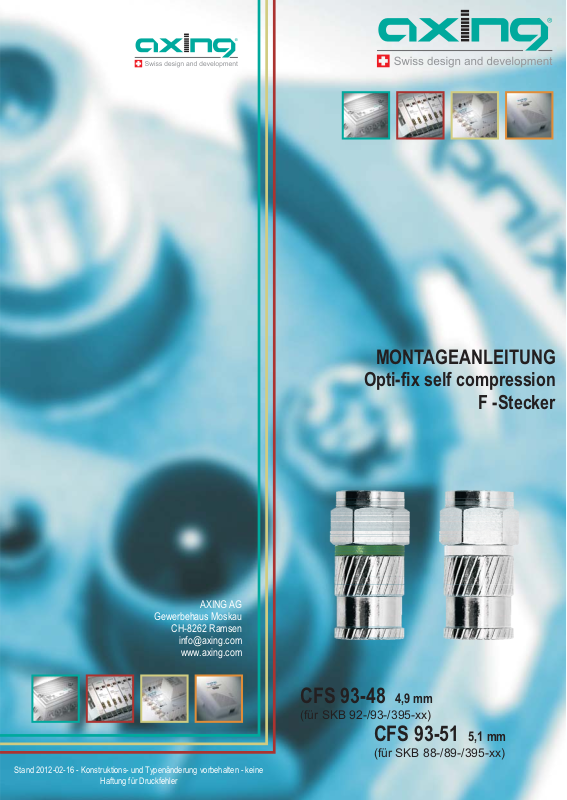

MONTAGEANLEITUNG
Opti-fix self compression
F -Stecker
Gewerbehaus Moskau
Stand 2012-02-16 - Konstruktions- und Typenänderung vorbehalten - keine
Haftung für Druckfehler
AXING AG
CH-8262 Ramsen
www.axing.com
CFS 93-48
(für SKB 92-/93-/395-xx)
4,9 mm
CFS 93-51
(für SKB 88-/89-/395-xx)
5,1 mm
Page 2
Installation der Stecker
Verwenden Sie den für Koaxialkabel mit
CFS 93-48
Dielektrikumsdurchmesser von 4,9 mm (z.B. für SKB 92-/93-/395-xx)
und den für Koaxialkabel mit
CFS 93-51
Dielektrikumsdurchmesser von 5,1 mm (z.B. für SKB 88-/89-/395-xx)

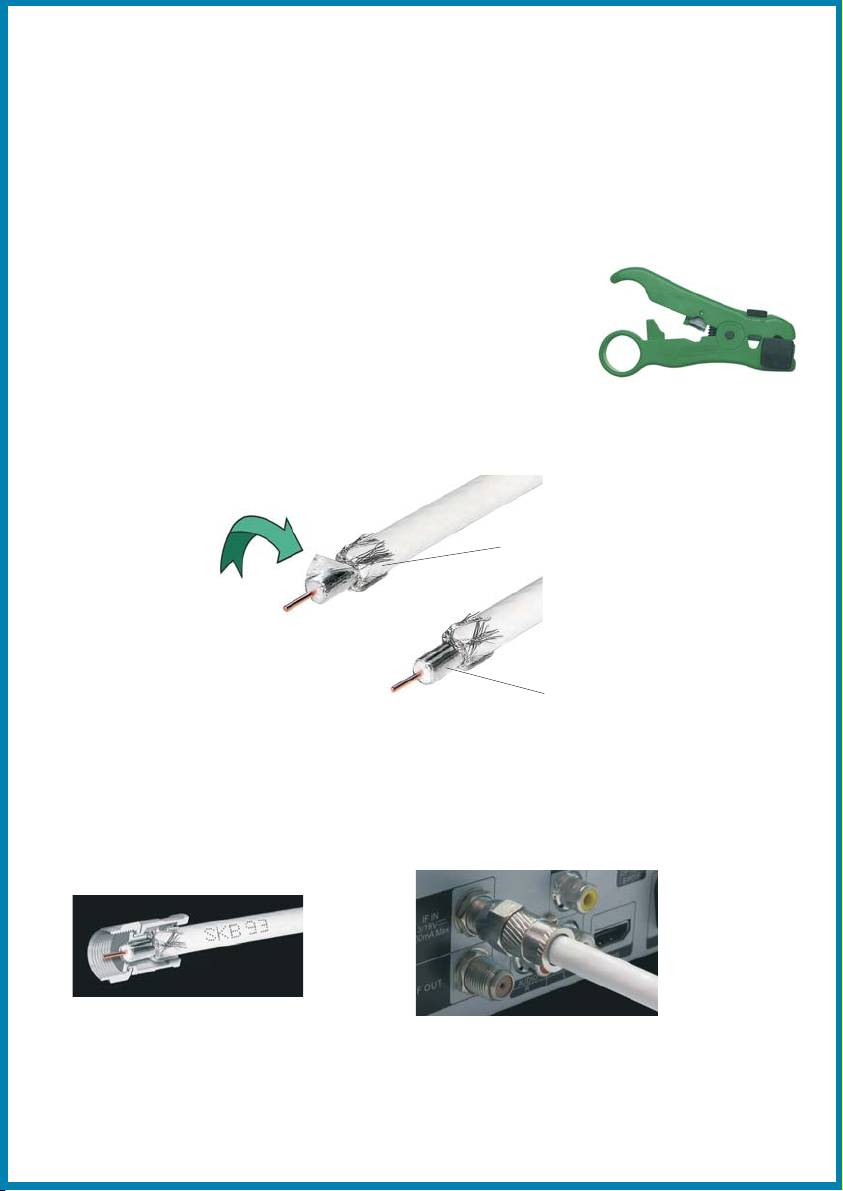

Abisolieren
Isolieren Sie das Kabel mit dem Koax-Abisoliergerät BWZ 5-02 ab.
Verwenden Sie den Messerblock mit dem Absetzmaß 7/6 mm.
Achten Sie darauf, dass Sie beim Abisiolieren weder den Innenleiter
noch die Schirmung verletzen. Steht kein BWZ-5-02 zur Verfügung,
isolieren Sie den Innenleiter 6 mm und den Aussenleiter 7 mm ab
Bei dreifach geschirmten Kabeln (z.B. SKB 93-/395-xx):
Entfernen Sie die äußere Aluminiumfolie der Schirmung.
Stülpen Sie bei allen Kabeltypen das Geflecht nun nach hinten über
den Außenmantel.
Wickelrichtung bei nicht geglebter Folie
Geflecht
Folie glatt anlegen
Aufstecken und Verpressen des Steckers
Wichtig: Achten Sie bei Kabeln ohne geklebte Folie darauf, wie die innere Folie auf das Dielektrikum
gewickelt ist. Die Folie muss sauber und glatt auf dem Dielektrikum aufliegen. Streichen Sie diese ggf.
glatt. Bei Kabeln mit geklebter Folie spielt die Wickelrichtung keine Rolle.
Stecken Sie das Kabel in den Stecker. Drehen Sie den Stecker auf eine F-Buchse.
Durch das Aufdrehen wird das Kabel mit
dem Stecker verpresst.
