EoC 1-11 | EoC 2-11
Ethernet over Coax |

Peer to Peer

Betriebsanleitung

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Inhaltsverzeichnis

1. Produktbeschreibung ................................................................................................................................... 5

1.1. Verwendungsbereich ........................................................................................................................... 5

1.1.1. Kompatibilität .............................................................................................................................. 6

1.2. Lieferumfang........................................................................................................................................ 6

1.3. Anschlüsse und LED Anzeigen auf der Rückseite ................................................................................. 7

2. Montage ...................................................................................................................................................... 8

3. Installation ................................................................................................................................................... 9

3.1. Spannungsversorgung ......................................................................................................................... 9

3.2. Hardware-Verbindungen...................................................................................................................... 9

3.3. Netzwerk-Verbindungen .................................................................................................................... 10

3.4. WiFi-Zugang zum EoC 2-11 ............................................................................................................... 10

3.5. Anwendungsbeispiele ........................................................................................................................ 11

3.5.1. Internet vom Kabelnetzbetreiber ............................................................................................... 11

3.5.2. Internet vom Telefonanbieter .................................................................................................... 13

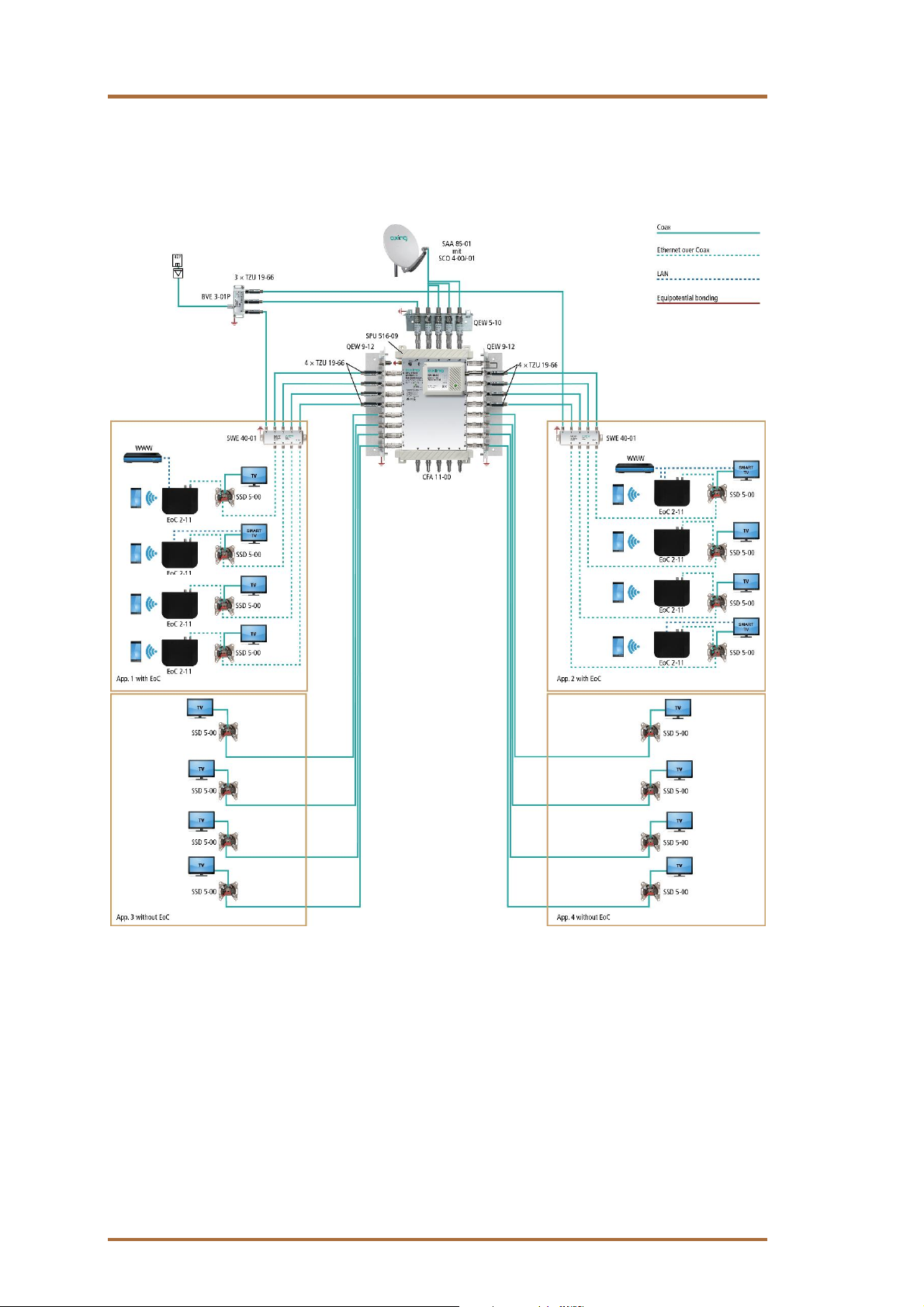

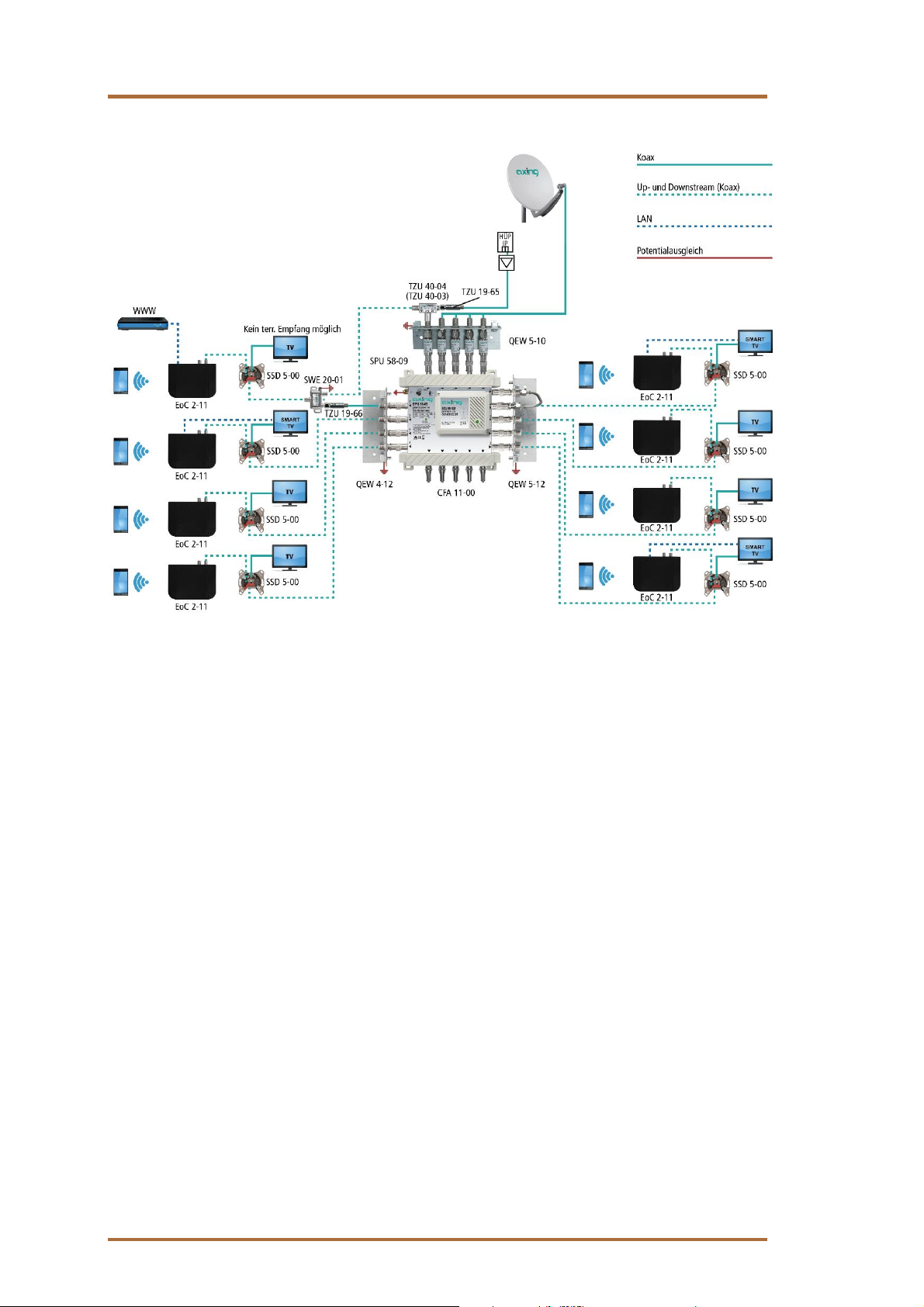

3.5.3. Einspeisung in einer SAT-ZF-Verteilstruktur ............................................................................... 15

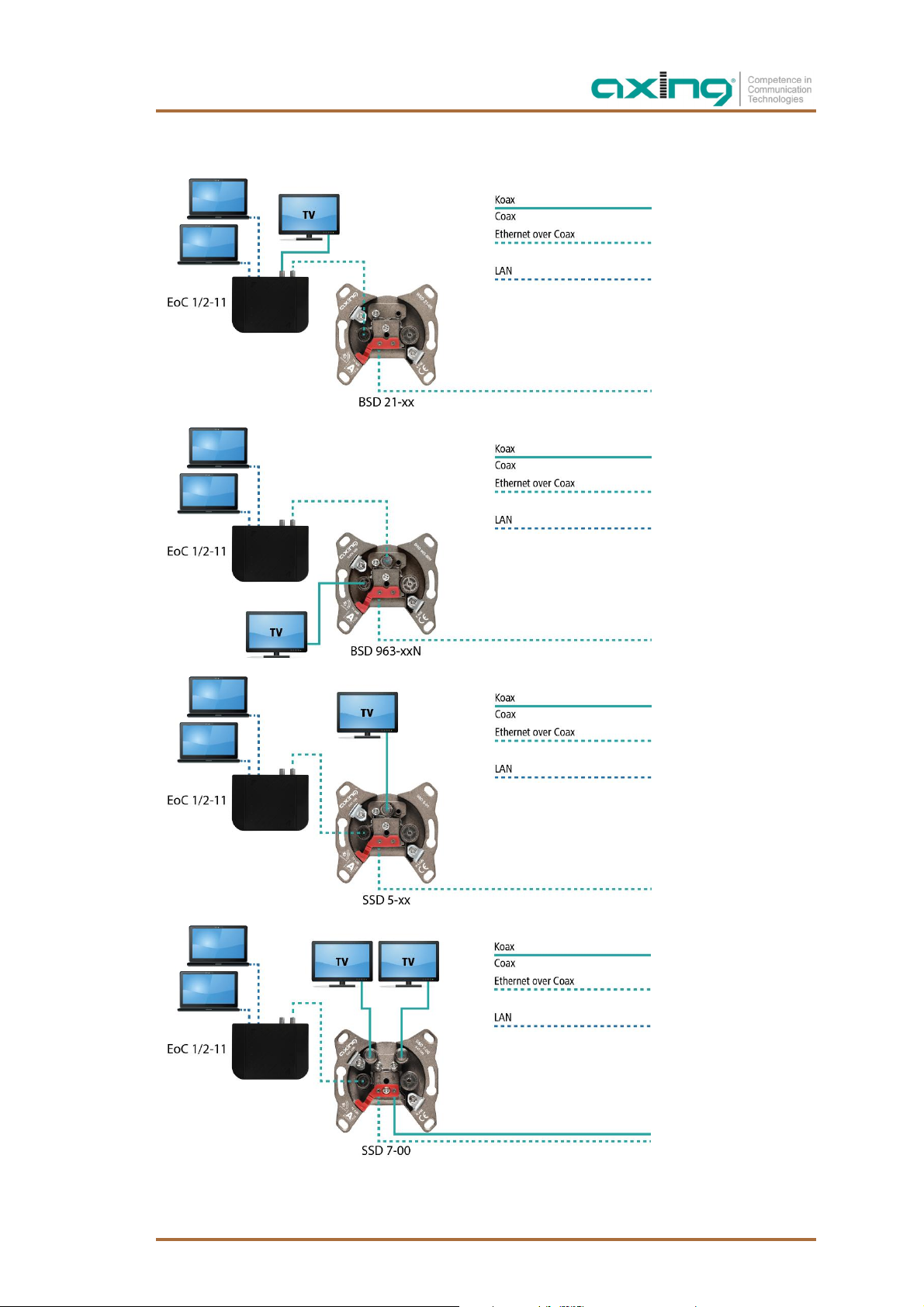

3.5.4. Anschlussbeispiele an verschiedenen Typen von Antennensteckdosen ..................................... 19

4. Konfiguration ............................................................................................................................................. 20

4.1. Zugriff zur Benutzeroberfläche........................................................................................................... 20

4.2. Information ........................................................................................................................................ 20

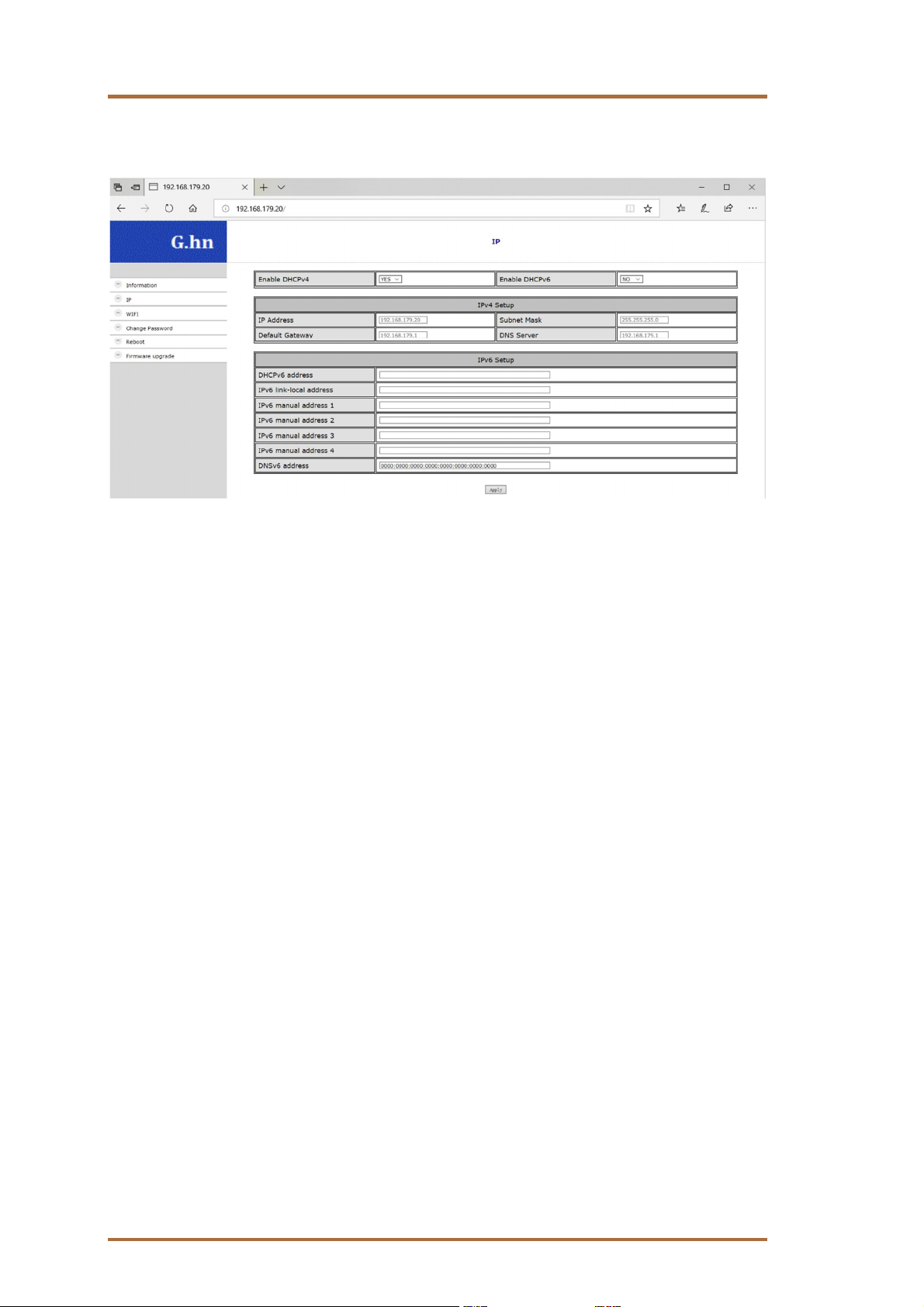

4.3. IP-Einstellungen ................................................................................................................................. 21

4.4. WiFi-Einstellungen ............................................................................................................................. 22

4.4.1. Konfiguration der Funkparameter (WIFI:RADIO)........................................................................ 22

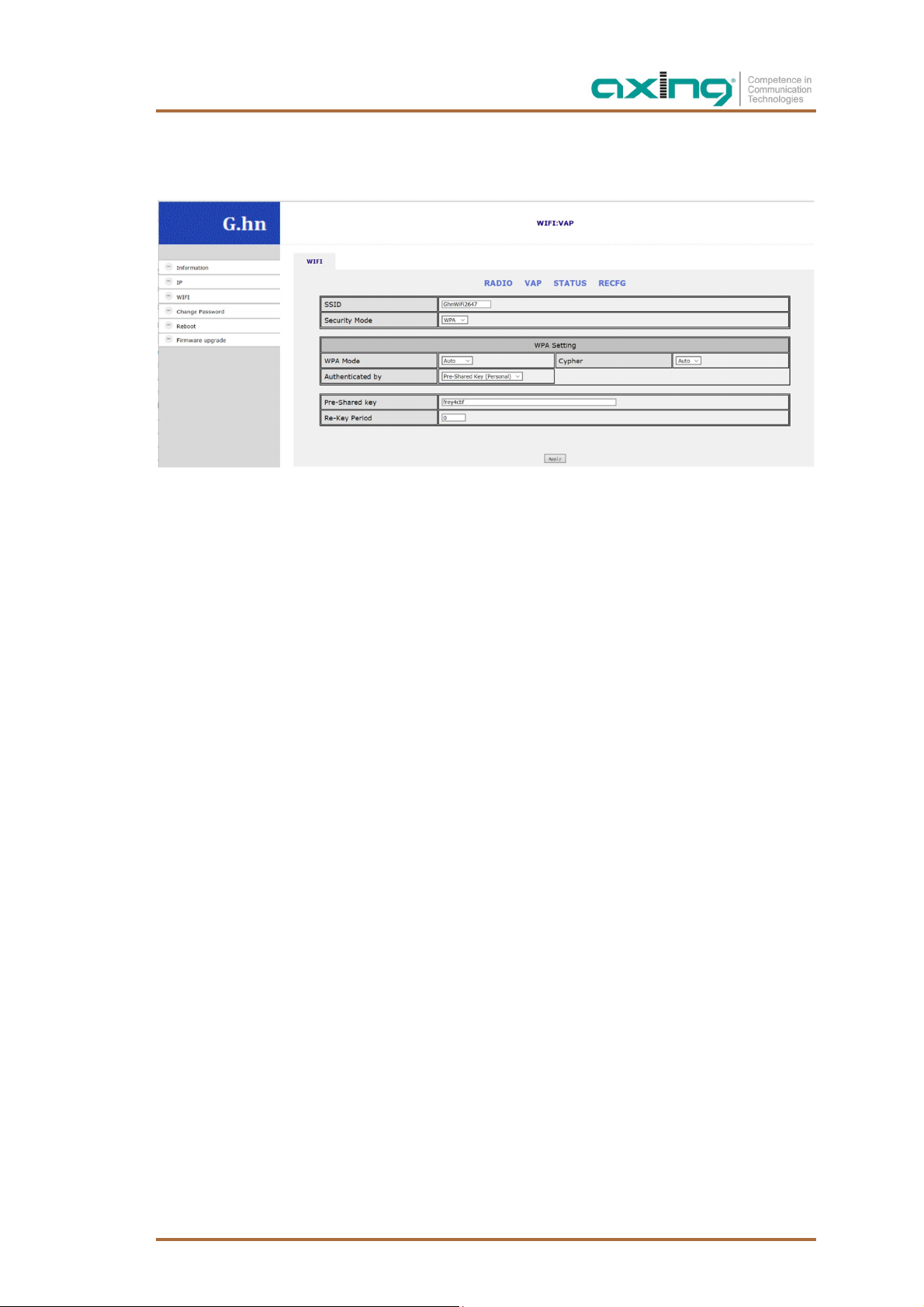

4.4.2. Virtueller AP (WIFI:VAP) ............................................................................................................ 23

4.4.3. Status (WIFI:Status) ................................................................................................................... 24

4.4.4. Änderungen an der Konfiguration übernehmen (WIFI:ReCfg) ................................................... 24

4.5. Passwort ändern (Change Password)................................................................................................. 25

4.6. Neustart (Reboot) .............................................................................................................................. 25

4.7. Firmware-Upgrade ............................................................................................................................. 26

5. Technische Daten ....................................................................................................................................... 27

2 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

Erklärung

ANMERKUNG: Das vorliegende Gerät erfüllt die Grenzwertbestimmungen für digitale Geräte der Klasse A
gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind dazu bestimmt, angemessenen Schutz gegen schädliche
Interferenzen bei der Verwendung in Wohnbereichen zu bieten. Das Gerät erzeugt und verwendet
Funkfrequenzenergie und kann solche abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert
und verwendet wird, die Funkkommunikation beeinträchtigen. Jedoch kann nicht garantiert werden, dass
Interferenzen in einer bestimmten Installation nicht auftreten werden. Falls dieses Gerät Störungen im Radio­oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Geräts überprüft werden kann, können
Sie diese Störungen möglicherweise mit einer oder mehreren der folgenden Maßnahmen beheben:

Richten Sie die Empfangsantenne neu aus oder platzieren Sie sie in einem anderen Bereich.
Vergrößern Sie die Entfernung zwischen dem Gerät und dem Empfänger.
Verbinden Sie das Gerät mit einem Stromkreis, der unabhängig vom Stromkreis des angeschlossenen

Empfängers ist.
Wenden Sie sich an Ihren Händler oder an einen erfahrenen Radio-/Fernsehtechniker.
VORSICHT: Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung

verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb dieses Geräts
aufheben.

CE-Konfirmationserklärung:

Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden
Richtlinien entsprechen.

EoC 2-11: Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie
2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden
Internetadresse abrufbar: https://axing.com/ce.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.

Warnhinweise

NICHT in der Nähe von Wasser oder in feuchten Räumen, z. B. feuchten Kellern oder in der Nähe von

Schwimmbecken verwenden.

Das Gerät NICHT im Freien verwenden. Alle Verbindungen müssen sich innerhalb eines Gebäudes befinden.
Gerät von Feuchtigkeit, Staub oder ätzenden Flüssigkeiten fernhalten.
Das Gerät NICHT während eines Gewitters installieren, verwenden oder warten. Bei Gewitter besteht die

Gefahr eines Stromschlags.

AUSSCHLIESSLICH das mitgelieferte Steckernetzteil verwenden.
AUSSCHLIESSLICH geeignete Zubehörteile an das Gerät anschließen.
Sicher stellen, dass alle Kabel an den korrekten Anschlüssen angeschlossen sind.
Ethernet-, Antennen- und Stromkabel sorgfältig verlegen, so dass niemand darauf treten oder darüber

stolpern kann.
Die Lüftungsschlitze des Geräts NICHT abdecken, da eine ungenügende Luftzufuhr zur Beschädigung des

Geräts führen kann.
KEINE Gegenstände auf das Gerät legen. KEINE mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das

Gerät stellen.

Das Gerät so platzieren, dass NIEMAND auf das Gerät treten kann.
Bei Beschädigung Stromzufuhr zum Gerät SOFORT unterbrechen.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 3

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

KEINE Reparaturversuche unternehmen. Dieses Gerät ist AUSSCHLIESSLICH durch qualifiziertes

Servicepersonal zu warten oder zu reparieren. Kontaktieren Sie Ihren Händler für weitere Informationen.

Das Gerät NICHT öffnen.
Zur Demontage immer zuerst Strom-, Ethernet-, und Antennenkabel vom Gerät trennen.

4 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

1. Produktbeschreibung

1.1. Verwendungsbereich

Die EoC-Geräte EoC 1-11 bzw. 2-11 bauen mit Hilfe des G.hn-Standards ein Ethernet-over-Coax-Netzwerk über die
Koaxialkabel der Hausinstallation auf. An jedes EoC-Gerät lassen sich zwei Ethernet-fähige Geräte (PCs, Notebooks,
Server, Drucker, Smart-TVs uvm.) anschließen.

Die EoC 1-11 bzw. 2-11 kommunizieren im Peer-to-Peer-Mode. D. h., jedes EoC kann mit jedem anderen EoC
im Netz kommunizieren.

Zusätzlich ist das EoC 2-11 mit WiFi ausgestattet.
Benutzen Sie die Geräte ausschließlich wie in der Betriebsanleitung vorgegeben. Werden die Geräte für andere

Einsätze verwendet, wird keine Garantie übernommen!

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 5

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

1.1.1. Kompatibilität

Bei der Auswahl der Geräte ist darauf zu achten, dass die Geräte miteinander kompatibel sind.

EoC 1-11 EoC 2-11 EoC 20-01 EoC 20-02 EoC 1-01 EoC 2-01 EoC 10-01 EoC 10-02

EoC 1-11

EoC 2-11

EoC 20-01 X X X

Aktuelle Geräte

EoC 20-02 X X

EoC 1-01 X X X X   X X

EoC 2-01 X X X X

EoC 10-01 X X X X X X X

abgesteuerte Geräte

EoC 10-02 X X X X X X  X

 

 

X X X X X X

X X X X X X

X X X X





X X X X X

 

 = kompatibel

X = nicht kompatibel

1.2. Lieferumfang

∂ EoC 1-11 bzw. 2-11
∂ CAT5 Ethernet-Kabel
∂ 12V DC Steckernetzteil zur Spannungsversorgung
∂ Quickstart-Anleitung

X X



6 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

1.3. Anschlüsse und LED Anzeigen auf der Rückseite

Status

An

Blinkt

Aus1Link/Act | Quality

Verbunden

Empfang/Senden

Keine EoC

-

Verbindung

2

LAN2 Link/Act

Verbunden

Empfang/Senden

Verbindung getrennt

3

LAN2 1000

1000

Mbps

N/A

100

Mbps4LAN1 Link/Act

Verbunden

Empfang/

Senden

Verbindung getrennt

5

LAN1 1000

1000

Mbps

N/A

100

Mbps

61WiFi

WiFi ein

Empfang/Senden

WiFi aus

7

PWR

Stromversorgung an

N/A

Stromversorgung aus

Anschluss / Taste Typ Funktion
A G.hn F Anschluss für die Antennensteckdose (siehe auch 3.5.4 auf Seite 19)
B TV F Anschluss für ein TV-Gerät

Nur wenn das EoC am TV-Anschluss einer CATV-Antennensteckdose

angeschlossen ist. Nicht bei SAT-oder Multimedia/Data-Antennensteckdosen
C LAN1/LAN2 RJ-45 Anschluss für Ethernet-fähige Geräte
D1 R – Reset-Taste (Werkseinstellungen)
E DC12V DC Verbindung zum Steckernetzteil

LED

Die LED 1 zeigt auch die Qualität der EoC-Verbindung: Grün: Hoch

Orange: Mittel
Rot: Niedrig

oder Link fehlgeschlagen

oder Link fehlgeschlagen

1

Nur EoC 2-11

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 7

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

2. Montage

Die EoC 1-11/2-11 können als Tischgeräte verwendet werden oder mit Hilfe von zwei passenden Schrauben an
der Wand montiert werden.

Verwendung als Tischgerät

Montiert an der Wand

8 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

3. Installation

3.1. Spannungsversorgung

Verbinden Sie das Steckernetzteil mit dem DC12V-Anschluss und stecken Sie das Steckernetzteil in eine

230 V Steckdose.

3.2. Hardware-Verbindungen

Verwenden Sie ein Koaxialkabel, um den G.hn-Anschluss mit der Antennensteckdose zu verbinden.
Verwenden Sie das Ethernet-Kabel um den LAN1/LAN2-Anschluss mit dem Ethernet-Anschluss eines

Routers, PCs, Notebooks etc. zu verbinden.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 9

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3.3. Netzwerk-Verbindungen

Die EoC 1/2-11 setzen ab Werk einen DHCP-Server voraus. Dieser ist z.B. in einem handelsüblichem Internet­Router enthalten.

Im Beispiel hat der Router die IP-Adresse 198.168.78.1.

Die an LAN1/2 angeschlossenen Geräte erhalten vom DHCP-Server ihre IP-Adressen. Über WiFi verbundene
Geräte erhalten ebenfalls ihre IP-Adressen vom DHCP-Server.

EoC 1-11 erhalten keine IP-Adressen. Die EoC 2-11 erhalten jeweils zwei IP-Adressen vom DHCP-Server (eine
für G.hn und eine für WiFi).

Empfehlung: Notieren Sie sich die MAC-Adressen der EoC 2-11 und die dazugehörenden IP-Adressen.

3.4. WiFi-Zugang zum EoC 2-11

Auf der Unterseite der EoC 2-11 ist der werkseitige WiFi-Name (SSID) und das Passwort aufgedruckt. Außerdem ist ein QR­Code aufgedruckt, über den Sie Smartphones oder Tablets mit dem EoC 2-11 verbinden können.

10 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

3.5. Anwendungsbeispiele

Alle Komponenten in der Verteilstruktur müssen den Rückkanal-Frequenzbereich 5-65 MHz unterstützen. Dies
gilt insbesondere für die die Antennensteckdosen, das passive Verteilmaterial und für SAT-Multischalter.

3.5.1. Internet vom Kabelnetzbetreiber

Das Prinzip

TV und Radio vom Kabelnetztbetreiber werden über den Durchgang der BSD 963-13N und über die TZU 40-04
an das Verteilnetz weitergeleitet.

Die IP-Daten vom Kabelnetztbetreiber werden am Modem-Anschluss der BSD 963-13N mit Hilfe eines DOCSIS­Routers empfangen und über LAN z. B. an ein EoC 1-11 weitergeleitet.

Das EoC moduliert die IP-Daten und speist sie über eine Einspeiseweiche TZU 40-04 in das Verteilnetz ein. Die
Daten können an den anderen EoC-Geräten empfangen werden.

Wichtig: Die Verwendung einer BSD 963-13N Antennensteckdose und einer Einspeiseweiche
TZU 40-03/-04 ist verpflichtend, damit genügend Sperrtiefe für den Frequenzbereich von 5…65 MHz
erreicht wird. Ansonsten kann es zu Störungen beim Kabelnetzbetreiber kommen.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 11

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

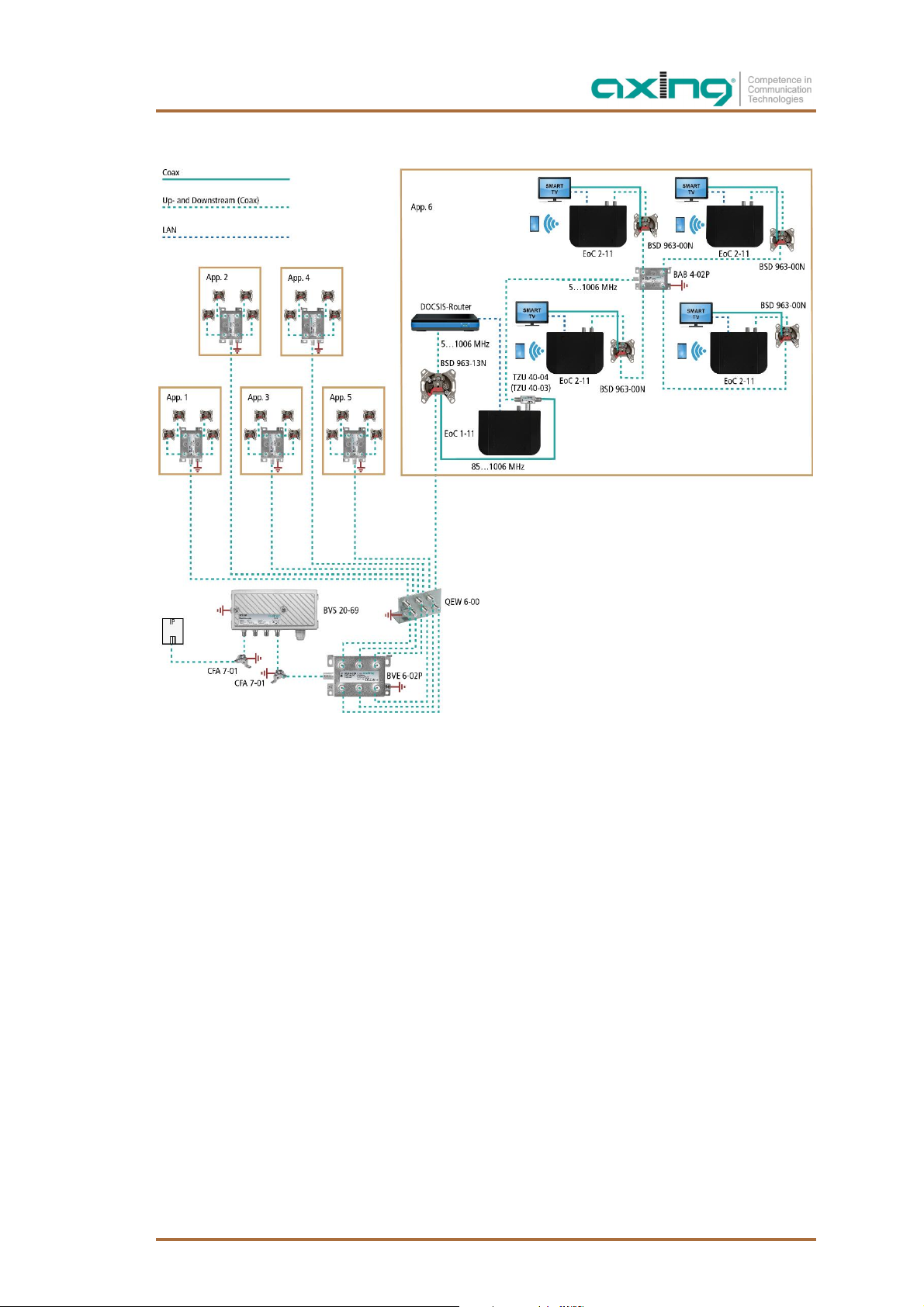

Die Umsetzung

Im Beispiel wird im Appartment 6 eine BSD 963-13N installiert. Die IP-Daten vom Kabelnetztbetreiber werden
am Modem-Anschluss der BSD 963-13N mit Hilfe eines DOCSIS-Routers empfangen und über LAN z. B. an ein
EoC 1-11 weitergeleitet.

Das EoC moduliert die IP-Daten und speist sie über eine Einspeiseweiche TZU 40-04 in das Verteilnetz ein. Die
Daten können an den anderen EoC-Geräten empfangen werden.

Wichtig: Die Verwendung einer BSD 963-13N Antennensteckdose und einer Einspeiseweiche
TZU 40-03/-04 ist verpflichtend, damit genügend Sperrtiefe für den Frequenzbereich von 5…65 MHz
erreicht wird. Ansonsten kann es zu Störungen beim Kabelnetzbetreiber kommen.

12 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

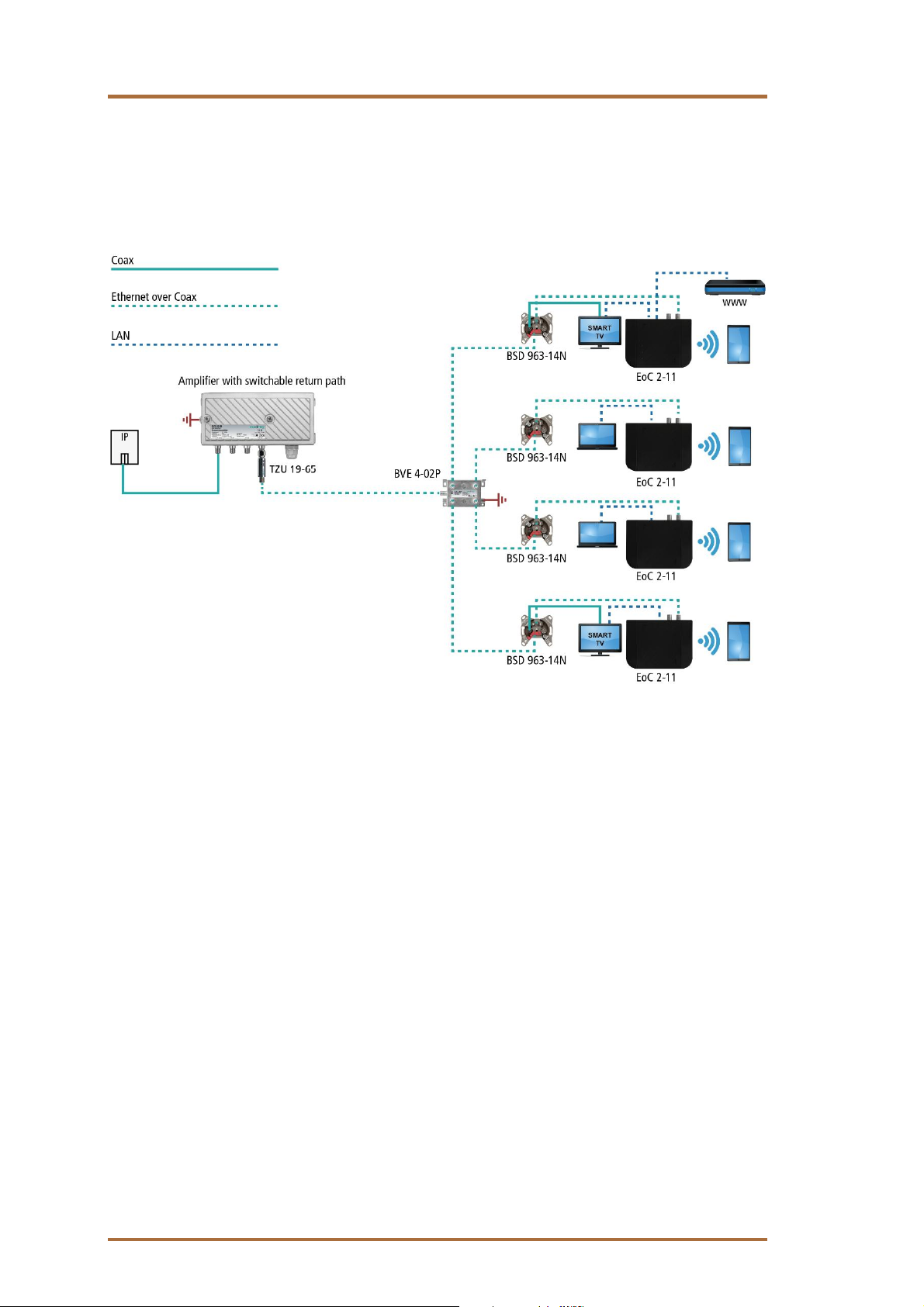

3.5.2. Internet vom Telefonanbieter

Die IP-Daten vom Telefonanbieter werden mit Hilfe eines Routers empfangen und über LAN z. B. an ein
EoC 2-11 weitergeleitet. Die Einspeisung des IP-Signals in das TV-Verteilnetz erfolgt über eine

rückkanaltaugliche Antennendose.

Verstärker mit abschaltbaren Rückkanal

Einspeisung des IP-Signals

Router

Wichtig: Es muss ein Hochpassfilter TZU 19-65 in die koaxiale Zuleitung (Verstärkerausgang)
installiert werden. Außerdem muss beim Verstärker der Rückkanal abgeschaltet werden, ansonsten
kann es zu Störungen beim Kabelnetzbetreiber kommen.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 13

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

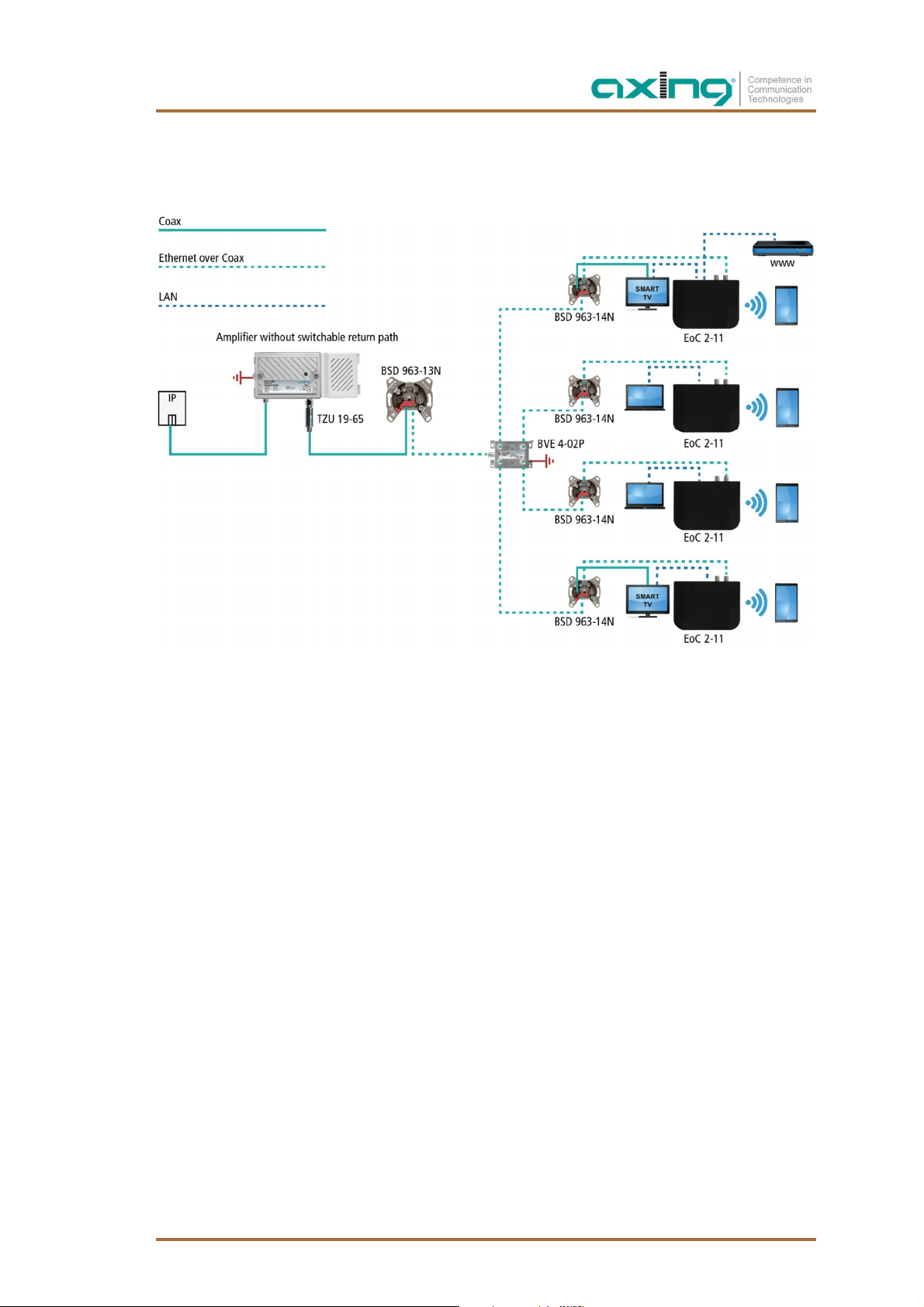

Verstärker ohne abschaltbaren Rückkanal

Wenn die Abschaltung des Rückkanals nicht möglich ist, dann muss ein Hochpassfilter TZU 19-65 und eine
Antennensteckdose BSD 963-13N am Ausgang des Verstärkers installiert werden.

Wichtig: Die Verwendung einer BSD 963-13N Antennensteckdose und des Hochpassfilters TZU 19-65
ist verpflichtend, damit genügend Sperrtiefe für den Frequenzbereich von 5…65 MHz erreicht wird.
Ansonsten kann es zu Störungen beim Kabelnetzbetreiber kommen.

14 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

3.5.3. Einspeisung in einer SAT-ZF-Verteilstruktur

Zur Einspeisung in eine SAT-ZF-Verteilstruktur können ebenfalls IP-Signale vom Telefonanbieter oder vom
Kabelnetzbetreiber verwendet werden.

Wichtig: Wenn zusätzlich CATV-Signale eines Kabelnetzbetreibers in den terrestrischen Zweig
eingespeist werden, dann muss genügend Sperrtiefe für den Frequenzbereich von 5…65 MHz
erreicht werden. Ansonsten kann es zu Störungen beim Kabelnetzbetreiber kommen. Gehen Sie
dazu so vor, wie in den Beispielen in 3.5.1 für Verstärker mit oder ohne abschaltbaren Rückkanal
gezeigt.

Am terrestrischen Eingang eines Multischalters

Die IP-Daten vom Telefonanbieter werden mit Hilfe eines Routers empfangen und über LAN z. B. an ein
EoC 2-11 geleitet. Das EoC moduliert die IP-Daten und speist sie über eine Einspeiseweiche TZU 40-04 in den
terrestrischen Eingang des Multischalters ein. Die IP-Daten können an den anderen EoC-Geräten empfangen
werden.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 15

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Am Teilnehmereingang eines Multischalters

16 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

Entkopplung mehrerer Wohneinheiten

Wenn in mehreren Wohnungen jeweils ein eigenständiger Internetzugang mit Hilfe von Ethernet over Coax
realisiert werden soll, dann müssen die Ethernet-over-Coax-Netzwerke voneinander entkoppelt werden.

Im Beispiel werden vier Wohneinheiten von einem SPU 516-09 Multischalter mit Satelliten- und
Kabelfernsehen versorgt. In den beiden Wohneinheiten 1 und 2 wird jeweils eine separate Internetverteilung
über Ethernet over Coax realisiert. Die TZU 19-66 Hochpassfilter verhindern, dass die EoC-Geräte in
Wohneinheit 1 mit denen der Wonheinheit 2 Ethernet-Verbindungen herstellen.

Das CATV-Signal wird für die Wohneinheiten 1 und 2 jeweils über eine Einspeiseweiche SWE 40-01 separat
eingespeist. Die Wohneinheiten 3 und 4 erhalten die CATV-Signale über denn CATV-Eingang des
Multischalters.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 17

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Mit Einspeiseweiche für ein SAT-System mit QUAD-LNB

Die IP-Daten vom Telefonanbieter werden mit Hilfe eines Routers empfangen und über LAN z. B. an ein
EoC 1-11 geleitet. Das EoC moduliert die IP-Daten und speist sie über den terrestrischen Eingang einer
Einspeiseweiche SWE 40-01 ein. Die IP-Daten können an den anderen EoC-Geräten (z. B. EoC 2-11) am TV­Ausgang einer SAT-Antennensteckdose SSD 5-00 empfangen werden.

18 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

3.5.4. Anschlussbeispiele an verschiedenen Typen von Antennensteckdosen

CATV­Antennensteckdosen:
Am TV-Anschluss

Multimedia­Antennensteckdosen:
Am Data-Anschluss

SAT­Antennensteckdose:
Am TV-Anschluss

SAT-Twin­Antennensteckdose:
Am TV-Anschluss

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 19

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4. Konfiguration

Die Konfiguration der EoC 2-11 erfolgt über eine grafische Benutzeroberfläche. Eoc 1-11 können nicht
konfiguriert werden.

4.1. Zugriff zur Benutzeroberfläche

Um auf das EoC 2-11 zugreifen zu können, muss sich Ihr PC im gleichen IPv4-Netzwerk befinden.
Die EoC 2-11 erhalten jeweils zwei IP-Adressen vom DHCP-Server (eine für G.hn und eine für WiFi).
Geben Sie die WiFi-IP-Adresse des EoC 2-11 in die Adresszeile Ihres Browsers ein. Das EoC 2-11 fordert Sie in

einem Fenster zur Eingabe des Passworts auf.

Das werkseitige Passwort lautet admin.
Ändern Sie dieses Passwort nach der erfolgreichen Anmeldung in ein sicheres Passwort.

4.2. Information

Das Fenster enthält links die Navigation und zeigt rechts den Inhalt des jeweils ausgewählten Eintrags an. Im
Fenster Information werden Informationen zum Gerät zusammenfassend dargestellt.

20 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

4.3. IP-Einstellungen

Im Fenster IP ist werkseitig DHCPv4 aktiviert.
Wenn Sie DHCPv4 deaktivieren, dann können Sie in unter IPv4 Setup die Adresseinstellungen manuell

eingeben.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 21

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.4. WiFi-Einstellungen

Die Konfiguration der WiFi-Einstellungen nehmen Sie in den Unterfenstern RADIO, VAP und STATUS vor.
Mit RECFG werden geänderte Einstellungen ind Gerät übernommen.

4.4.1. Konfiguration der Funkparameter (WIFI:RADIO)

WIFIService

∂ Enable aktiviert das WiFi.
∂ Disable schaltet das WiFi ab.

ClientIsolation

∂ Enable verhindert, dass sich WiFi-Clients sehen und eine Verbindung zueinander herstellen.
∂ Disable ermöglicht, dass sich WiFi-Clients sehen und eine Verbindung zueinander herstellen.

StartMode

∂ Access Point: Erstellt einen einzelnen Access Point.
∂ Multi-VAP: Erstellt mehrere virtuelle Zugangspunkte
∂ Multi-VAP with VLAN: Erstellt eine Konfiguration mit mehreren Zugriffspunkten und ordnet jedem

Zugriffspunkt eine VID zu.

MaximumTxPower

Maximal Übertragungsleistung für alle Pakete.

Mode

∂ 11b = DSSS-Legacy-Standardraten im 2,4-GHz-Band
∂ 11g = Legacy-Standardraten im 2,4-GHz-Band
∂ 11gn HT20 = 11n-Raten begrenzt auf HT20 MCS-Raten im 2,4-GHz-Band
∂ 11gn HT40+ = 11n-Raten bis zu HT40 MCS-Raten (oberer Erweiterungskanals, 2,4-GHz-Band)
∂ 11gn HT40– = 11n-Raten bis zu HT40 MCS-Raten (unterer Erweiterungskanals, 2,4-GHz-Band)

Channel

Auswahl des WIFI Kanals, in dem der AP betrieben wird. 0 = „Auto“.

HideSSID

∂ Enable Der WiFi-Netzwerkname wird nicht gesendet, er ist also für WiFi-Clients nicht zu sehen.
∂ Disable Der WiFi-Netzwerkname wird gesendet, ist also für WiFi-Clients zu sehen.

22 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

4.4.2. Virtueller AP (WIFI:VAP)

Diese Parameter legen Informationen wie die SSID, VLAN-Informationen und Sicherheitsbetriebsarten fest.

SSID

Tragen Sie hier den gewünschten Namen Ihres WiFi-Netzes ein.

Hinweise:

∂ Der Name darf maximal 15 Zeichen lang sein.
∂ Wenn die Endpoints in den Werkzustand versetzt wurden und man anschließend die SSID ändert, muss

zusätzlich ein Pre-Shared Key eingegeben werden (dies kann das Werks-Passwort auf der Unterseite des
Endpoints sein oder ein eigenes).

SecurityMode

Legen Sie hier die Sicherheit Ihres WiFi Netzes fest.

∂ Open: Keine Sicherheit
∂ WEP: Nur eine Instanz pro Funkeinheit zulässig
∂ WPA: Unterstützt 802.1x, WPA (WPA-1), WPA2

WPAMode

∂ Auto erkennt entweder 802.1x, WPA oder WPA2 für den Security Mode WPA
∂ 802.1x
∂ WPA
∂ WPA2

Cypher

∂ Auto erkennt entweder AES oder TKIP
∂ AES
∂ TKIP

Authentification

∂ Pre-Shared Key – Sie legen einen Netzwerkschlüssel zur Autentifizierung fest (siehe unten).
∂ Radius Server – Sie verwenden einen Radius (Remote Authentication Dial-In User Service) Server.

Pre-SharedKey

Legen Sie hier einen WiFi-Sicherheitsschlüssel für die WiFi-Verbindung fest.

Hinweis: Der Pre-Shared Key darf maximal 63 Zeichen lang sein und darf keine Sonderzeichen beinhalten, nur
Zahlen und Buchstaben.

RadiusServer

Legen Sie hier die Zugangsdaten zum verwendeten Radius Server fest.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 23

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.4.3. Status (WIFI:Status)

Zeigt die eingestellten WIFI-Parameter an.

4.4.4. Änderungen an der Konfiguration übernehmen (WIFI:ReCfg)

Zum Übernehmen und Speichern der „WIFI“-Einstellungen.

Klicken Sie auf RECFG.

Das EoC 2-11 wird neu gestartet.
Auf den Konfigurations-Seiten durchgeführte Änderungen werden gespeichert.

24 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

4.5. Passwort ändern (Change Password)

Geben Sie im Feld New Password das neue Passwort ein.
Bestätigen Sie das Passwort im Feld Confirmed Password.
Klicken Sie Change.

Das neue Passwort wird im Gerät gespeichert und aktiviert.

4.6. Neustart (Reboot)

Klicken Sie auf Reboot.

Das EoC wird neu gestartet.

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 25

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.7. Firmware-Upgrade

Firmware-Version

Die Version der Geräte-Firmware des EoC 1-11 und 2-11 finden Sie im Fenster Information.
Die Version der WiFi-Firmware des EoC 2-11 finden Sie im Fenster WiFi im Reiter Status.

Download der Dateien

Sie finden Firmware-Updates zum Download indem Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Auf der Produktseite befindet sich die jeweils aktuelle Firmware im Reiter Downloads.

Für das EoC 1-11 und das EoC 2-11 steht Firmware für EoC zum Download zur Verfügung.
Für das EoC 2-11 steht zusätzlich Firmware für WiFi zum Download zur Verfügung.

Laden Sie die aktuelle Version auf Ihren PC herunter und entpacken Sie diese.

Firmware-Update

Klicken Sie im Hauptfenster auf Upload Firmware.
Klicken Sie auf Durchsuchen… und wählen Sie die Upgrade-Datei aus.

Klicken Sie Start.

Die Firmwardatei wird in das EoC x-11 geladen und das Gerät neu gestartet.
Die Firmware wird direkt nach dem Neustart des EOC x-11 aktiviert.

26 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

5. Technische Daten

Typ EOC 1-11 EOC 2-11

Frequenzbereich 5…1218 MHz

Anschlüsse (TV | EoC) 2 × F-Buchse

Frequenzbereich Datenübertragung 5…65 MHz

Frequenzbereich TV-Bypass 85…1218 MHz

Maximale erlaubte Dämpfung im Koaxialnetz 80 dB

EoC

Standard ITU-T G.9960/G.9961 G.hn over Coax

Datenrate (brutto) 720 Mbps

Max. Anzahl Geräte im EoC-Netzwerk 16

Schnittstellen

Ethernet-Anschlüsse (LAN) 2 × RJ 45

Ethernet-Standards IEEE 802.3u 100BaseT Fast Ethernet

IEEE 802.3ab 1000BaseT Gigabit Ethernet

WiFi-Standard - IEEE 802.11b/g/n

WiFi-Verschlüsselung - WPA/WPA2

Allgemein

Betriebsspannung 12 VDC

Leistungsaufnahme 4 W

Betriebstemperaturbereich
(gemäß EN 60065)

Maße (B × H × T) ca. 130 x 95 x 32 mm

Externes Zubehör

Schaltnetzteil 100…240 V~/50/60Hz | 12 V=/0,5 A

0°C…40°C

2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 27

Betriebsanleitung | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

28 2020-03-10 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

EoC 1-11 | EoC 2-11
Ethernet over Coax |

Peer to Peer

Operation instructions

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Inhaltsverzeichnis

1. Product description ...................................................................................................................................... 4

1.1. Field of application .............................................................................................................................. 4

1.1.1. Compatibility ............................................................................................................................... 5

1.2. Scope of delivery.................................................................................................................................. 5

1.3. Connectors and LED indicators on the rear panel ................................................................................ 6

2. Mounting ..................................................................................................................................................... 7

3. Installation ................................................................................................................................................... 8

3.1. Power supply ....................................................................................................................................... 8

3.2. Hardware connections ......................................................................................................................... 8

3.3. Network connections ........................................................................................................................... 9

3.4. WiFi access to EoC 2-11 ....................................................................................................................... 9

3.5. Applications ....................................................................................................................................... 10

3.5.1. Internet from cable network operator ....................................................................................... 10

3.5.2. Internet from telephone operator .............................................................................................. 12

3.5.3. Feeding in a SAT-IF distribution structure .................................................................................. 14

3.5.4. Connection examples for different types of antenna sockets .................................................... 18

4. Configuration ............................................................................................................................................. 19

4.1. Access to the graphical user interface ............................................................................................... 19

4.2. Information ........................................................................................................................................ 19

4.3. IP-Settings ......................................................................................................................................... 20

4.4. WiFi settings ...................................................................................................................................... 21

4.4.1. Configuration of the radio parameters (WIFI:RADIO) ................................................................ 21

4.4.2. Virtual AP (WIFI:VAP) ................................................................................................................ 22

4.4.3. Status (WIFI:Status) ................................................................................................................... 23

4.4.4. Apply changes to the configuration (WIFI:ReCfg) ...................................................................... 23

4.5. Change Password .............................................................................................................................. 24

4.6. Reboot ............................................................................................................................................... 24

4.7. Firmware Upgrade ............................................................................................................................. 25

5. Technical data ............................................................................................................................................ 26

2 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired
operation.

NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to correct the interference by
one or more of the following measures:

Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help

VCCI & CE...
CAUTION: Any changes or modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.

Declaration of Conformity:

Hereby AXING AG declares that the marked products comply with the valid guidelines.
EoC 2-11: Hereby AXING AG declares that the device is in compliance with Directive

2014/53/EU. The full text of the EU declaration of conformity is available at the
following internet address: https://axing.com/en/ce.

WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of
as residual waste, it must be disposed of separately.

Safety instructions

Do NOT use the device near water or in rooms with high humidity such as humid cellars or near swimming

pools.

Do NOT use the device outdoors. All connections must be located inside a building.
Keep the device away from moisture, dust or corrosive liquids.
Do NOT install the device, use it or perform maintenance during a thunderstorm. There is a risk of electric

shock during thunderstorm.

Connect ONLY appropriate accessories to the device.
Use ONLY the supplied AC adapter.
Make sure that all cables are connected to the correct port.
Carefully lay the Ethernet, antenna and electric cables to ensure that nobody can step on or stumble over

them.

Do NOT cover the ventilation slots of the device since insufficient air supply may result in damage to the

device.

Do NOT place any objects on the device. Do not place objects filled with liquids such as vases on the device.
Position the device in a place where NOBODY can step on it.
In case of damage, interrupt the power supply immediately.
Do NOT try to repair the device. This equipment should ONLY be serviced or repaired by qualified service

personnel. Contact your distributor for more information.

Do NOT open the device.
Prior dismounting, disconnect the electric, Ethernet and antenna cable from the device.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 3

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

1. Product description

1.1. Field of application

The EoC devices EoC 1-11 and 2-11, respectively, use the G.hn standard to build an Ethernet-over-coax network via the
coaxial cables of the house installation. Each EoC device can be connected to two Ethernet-capable devices (PCs,
notebooks, servers, printers, smart TVs, etc.).

The EoC 1-11 or 2-11 communicate in peer-to-peer mode. That is, each EoC can communicate with every other EoC in the
network.
In addition, the EoC 2-11 is equipped with WiFi.
Use the devices only as specified in the operating instructions. If the devices are used for other applications, no guarantee
is given!

4 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

1.1.1. Compatibility

When selecting devices, make sure that they are compatible with each other.

EoC 1-11 EoC 2-11 EoC 20-01 EoC 20-02 EoC 1-01 EoC 2-01 EoC 10-01 EoC 10-02

EoC 1-11   X X X X X X

EoC 2-11   X X X X X X

EoC 20-01 X X X  X X X X

Current devices

EoC 20-02 X X  X X X X X

EoC 1-01 X X X X   X X

EoC 2-01 X X X X   X X

EoC 10-01 X X X X X X X 

Expired devices

EoC 10-02 X X X X X X  X

 = compatible

X = not compatible

1.2. Scope of delivery

∂ EoC 1-11 or EoC 2-11
∂ CAT5 ethernet cable
∂ 12 VDC power adapter for power supply
∂ Quick start guide

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 5

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Status

On

Flashing

Off

1

Link/Act | Quality

Linked

Receive or transmit

Disconnected or Link fail

2

LAN2 Link/Act

Linked

Receive or transmit

Disconnected or Link fail

3

LAN2 1000

1000

Mbps

N/A

100

Mbps

4

LAN1 Link/Act

Linked

Receive or transmit

Disconnected or Link fail

5

LAN1 1000

1000

Mbps

N/A

100

Mbps

61WiFi

WiFionReceive or transmit

WiFi

off

7

PWR

Power supply on

N/A

Power supply off

1.3. Connectors and LED indicators on the rear panel

Port Name/Button Type Function
A G.hn F Connection for the antenna wall outlet (see 3.5.4 at page 18)
B TV F Connect for a TV device

Only if the EoC is connected to the TV connection of a CATV antenna socket.

Not with SAT or multimedia/data antenna sockets.
C LAN1/LAN2 RJ-45 Connect to PC or STB or other Ethernet devices
D1 R – Reset Button
E DC12V DC Connect to the power adapter plug

LED

LED 1 also shows the quality of the EoC connection: Green: High

Orange: Medium
Red: Low

1

EoC 2-11 only

6 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

2. Mounting

The EoC 1-11 / 2-11 can be used as table top units or mounted on the wall using two matching screws.

Used as table top unit

Mounted on the wall

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 7

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3. Installation

3.1. Power supply

Connect the AC adapter to the DC12V connector and plug the AC adapter into a power outlet.

3.2. Hardware connections

Use a coaxial cable to connect the G.hn connector to the antenna socket.
Use the Ethernet cable to connect the LAN1 / LAN2 port to the Ethernet port of a router, PC, notebook, etc.

8 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

3.3. Network connections

The EoC 1 / 2-11 require a DHCP server ex factory. This is e.g. included in a standard internet router.
In the example, the router (including the DHCP server) has the IP address 198.168.78.1.

The devices connected to LAN1 / 2 receive their IP addresses from the DHCP server. Devices connected via WiFi
also receive their IP addresses from the DHCP server..

EoC 1-11 receive no IP addresses. The EoC 2-11 receive two IP addresses each from the DHCP server (one for
G.hn and one for WiFi).

Recommendation: Make a note of the MAC addresses of the EoC 2-11 and the associated IP addresses.

3.4. WiFi access to EoC 2-11

On the bottom of the EoC 2-11, the factory WiFi name (SSID) and password are printed. In addition, a QR code is printed on
which you can connect smartphones or tablets with the EoC 2-11.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 9

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3.5. Applications

3.5.1. Internet from cable network operator

The principle

TV and radio from the cable network operator are forwarded to the distribution network via the passage of the
BSD 963-13N and via the TZU 40-04.

The cable network operator's IP data is received at the modem port of the BSD 963-13N by means of a DOCSIS
router and transmitted via LAN to an EoC 1-11. The EoC modulates the IP data and feeds the data into the
distribution network via an EoC inserter TZU 40-04. The data can be received on the other EoC devices in the
same network.

Important: The use of a BSD 963-13N antenna socket and a TZU 40-03/-04 inserter is mandatory in
order to achieve sufficient blocking depth for the frequency range from 5...65 MHz. Otherwise it
may cause interferences in the cable network.

10 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

The implementation

The EoC modulates the IP data and feeds them into the distribution network via a TZU 40-04 feeder. The data
can be received on the other EoC devices.

Important: The use of a BSD 963-13N antenna socket and a TZU 40-03/-04 inserter is mandatory in
order to achieve sufficient blocking depth for the frequency range from 5...65 MHz. Otherwise it
may cause interferences in the cable network.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 11

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3.5.2. Internet from telephone operator

The IP data from the telephone provider is received by a router and forwarded to an EoC 2-11. The feeding of
the IP signal into the TV distribution network takes place via a return path suitable antenna wall outlet.

Amplifier with switchable return path

Important: A high-pass filter TZU 19-65 must be installed in the coaxial feed line (at amplifier
output). In addition, the return path of the amplifier must be switched off. Otherwise it may cause
interferences in the cable network.

12 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

Amplifier without switchable return path

If it is not possible to switch off the return path, a high-pass filter TZU 19-65 and a BSD 963-13N antenna wall
outlet must be installed at the output of the amplifier.

Important: The use of a BSD 963-13N antenna socket and the high-pass filter TZU 19-65 is
mandatory in order to achieve sufficient blocking depth for the frequency range from 5...65 MHz.
Otherwise it may cause interferences in the cable network.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 13

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3.5.3. Feeding in a SAT-IF distribution structure

For feeding into a SAT IF distribution structure, IP signals from a telephone service provider or a cable network
operator can be used.

Important: If additional CATV signals of a cable operator are fed into the terrestrial branch, then
sufficient locking depth for the frequency range of 5 ... 65 MHz must be achieved. Otherwise it may
cause interferences in the cable network. Proceed as shown in the examples for amplifiers with or
without switchable return path, see 3.5.1 at page 10.

At the terrestrial input of a multiswitch

The IP data from the telephone company is received by a router and forwarded to an EoC 2-11. The EoC
modulates the IP data and feeds it via a TZU 40-04 into the terrestrial input of the multiswitch. The IP data can
be received at the other EoC devices.

14 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

At the subscriber input of a multiswitch

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 15

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

Decoupling of several apartments

If in several apartments a separate Internet access is to be realized with the aid of Ethernet over Coax, then the
Ethernet over Coax networks must be decoupled from each other.

16 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

With combiner for a SAT system with QUAD-LNB

The IP data from the telephone provider is received with the help of a router and forwarded to an EoC 1-11 via
LAN, for example. The EoC modulates the IP data and feeds it via the terrestrial input of a SWE 40-01
combiner. The IP data can be received at the other EoC devices (e.g. EoC 2-11) at the TV output of a SAT
antenna socket SSD 5-00.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 17

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

3.5.4. Connection examples for different types of antenna sockets

CATV antenna sockets:
On the TV connection

Multimedia antenna
sockets:
On the DATA
connection

SAT antenna sockets:
On the TV connection

SAT-Twin antenna
sockets:
On the TV connection

18 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

4. Configuration

The configuration of the EoC 2-11 is done via a graphical user interface. Eoc 1-11 can not be configured.

4.1. Access to the graphical user interface

To access the EoC 2-11, your PC must be on the same IPv4 network.
The EoC 2-11 receive two IP addresses each from the DHCP server (one for G.hn and one for WiFi).
Enter the WiFi IP address of the EoC 2-11 in the address bar of your browser. The EoC 2-11 prompts you for a

password in a window.

The password ex factory is admin.
Change this password after successfully logging in to a secure password.

4.2. Information

The window contains the navigation on the left and displays the contents of the selected entry on the right.
Information about the device is summarized in the Information window.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 19

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.3. IP-Settings

In the IP window, DHCPv4 is activated ex factory.
If you deactivate DHCPv4, you can enter the address settings manually in IPv4 Setup.

20 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

4.4. WiFi settings

Die Konfiguration der WiFi-Einstellungen nehmen Sie in den Unterfenstern RADIO, VAP und STATUS vor.
Mit RECFG werden geänderte Einstellungen ind Gerät übernommen.

The configuration of the WiFi settings is made in the RADIO, VAP and STATUS subwindows. With RECFG,
changed settings are applied to the device.

4.4.1. Configuration of the radio parameters (WIFI:RADIO)

WIFIService

∂ Enable activates the WiFi.
∂ Disable turns off the WiFi.

ClientIsolation

∂ Enable prevents WiFi clients from seeing each other and connecting to each other.
∂ Disable allows WiFi clients to see each other and connect to each other.

StartMode

∂ Access Point: Creates a single access point.
∂ Multi-VAP: Creates multiple virtual access points
∂ Multi-VAP with VLAN: Creates a multi-access point configuration and assigns each access point a VID.

MaximumTxPower

Maximum transmission power for all packets.

Mode

∂ 11b = Standard Legacy DSSS rates in 2.4GHz band
∂ 11g = Standard Legacy rates in 2.4GHz band
∂ 11gn HT20 = 11n rates limited to HT20 MCS rates in 2.4GHz band
∂ 11gn HT40+ = 11n rates up to HT40 MCS rates, using upper extension channel, 2.4GHz band
∂ 11gn HT40– = 11n rates up to HT40 MCS rates, using lower extension channel, 2.4GHz band

Channel

Selection of the WIFI channel in which the AP is operated. 0 = "auto".

HideSSID

∂ Enable The WiFi network name is not sent, so it is not visible to WiFi clients.
∂ Disable The WiFi network name is being sent, so it can be seen by WiFi clients.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 21

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.4.2. Virtual AP (WIFI:VAP)

These parameters specify information such as the SSID and WPA settings.

SSID

Enter the name of your WiFi network here.

Notes:

∂ The maximum length of the name is 15 characters.
∂ If the endpoints have been reset to factory settings and you then change the SSID, you must also enter a

pre-shared key (this can be the factory password on the bottom of the endpoint or your own).

SecurityMode

Set the security of your WiFi network here.

∂ Open: No security
∂ WEP: Only one instance per radio unit allowed
∂ WPA: Supports 802.1x, WPA (WPA-1), WPA2

WPAMode

∂ Auto detects either 802.1x, WPA or WPA2 for security mode WPA
∂ 802.1x
∂ WPA
∂ WPA2

Cypher

∂ Auto detects either AES or TKIP
∂ AES
∂ TKIP

Authentification

∂ Pre-Shared Key – You define a network key for authentication.
∂ Radius Server – You are using a Radius (Remote Authentication Dial-In User Service) server.

Pre-SharedKey

Set a WiFi security key for the WiFi connection.

Note: The Pre-Shared Key may be a maximum of 63 characters long and may not contain any special characters,
only numbers and letters.

RadiusServer

Define the access data for the used Radius server.

22 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

4.4.3. Status (WIFI:Status)

Displays the set WIFI parameters.

4.4.4. Apply changes to the configuration (WIFI:ReCfg)

To apply and save the "WIFI" settings.

Click RECFG.

The EoC 2-11 will be restarted.
Changes made to the configuration pages are saved.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 23

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

4.5. Change Password

Enter the new password in the NewPassword field.
Confirm the password in the ConfirmedPassword field.
Click Change.

The new password is stored in the device and activated.

4.6. Reboot

Click Reboot.

The EoC will be restarted.

24 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

4.7. Firmware Upgrade

Firmware version

The version of the device firmware of the EoC 1-11 and 2-11 can be found in the Information window.
The WiFi firmware version of the EoC 2-11 can be found in the Status tab of the WiFi window.

Download of the files

You can find firmware updates for download by entering the article in the search field on www.axing.com.
On the product page you will find the current firmware in the Downloads tab.

For the EoC 1-11 and the EoC 2-11 firmware for EoC is available for download.
For the EoC 2-11 additional firmware for WiFi is available for download.

Download the current version to your computer and unpack it.

Update of the Firmware

Click on Upload Firmware in the main window.
Click Browse... and select the upgrade file.

Click Start.

The firmware file is loaded into the EoC x-11 and the device is restarted.
The new firmware will be activated immediately after restarting the EOC x-11.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 25

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

5. Technical data

Type EOC 1-11 EOC 2-11

Frequency range 5…1218 MHz

Connectors (TV | EoC) 2 × F-female

Frequency range transmission 5…65 MHz

Frequency range TV bypass 85…1218 MHz

Maximum allowed attenuation in coaxial
network

EoC

Standard ITU-T G.9960/G.9961 G.hn over Coax

Data rate (gross) 720 Mbps

Max. number of devices in EoC network 16

Interfaces

Ethernet connectors (LAN) 2 × RJ 45

Ethernet standards IEEE 802.3u 100BaseT Fast Ethernet

IEEE 802.3ab 1000BaseT Gigabit Ethernet

WiFi standard - IEEE 802.11b/g/n

WiFi encryption - WPA/WPA2

General

Operation voltage 12 VDC

Power consumption 4 W

Operating temperature range
(acc. to EN 60065)

80 dB

0°C…40°C

Dimensions (W × H × D) appr. 130 x 95 x 32 mm

External accessories

Switching power supply 100…240 V~/50/60Hz | 12 V=/0,5 A

26 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.

2020-04-01 | Technical improvements, changes in design, printing- and other errors expected. 27

Operation instructions | EoC 1-11 | EoC 2-11 | Ethernet over Coax | Peer to Peer

28 2020-04-01 | Technical improvements, changes in design, printing- and other errors expected.
