Domaine d’application
Les appareils conviennent exclusivement à l’amplification ainsi qu’à la distribution de signaux de radio et de
télévision dans la maison ! Il ne sera accordé aucune garantie si l’appareil fait l’objet d’une utilisation autre que
celle indiquée !
Consignes de sécurité
- L’installation de l’appareil et les réparations sur ce dernier doivent être effectuées exclusivement par un
spécialiste dans le respect des directives VDE. Aucune responsabilité ne sera assumée en cas d’installation et
de mise en service incorrectes.
- Avant d’ouvrir l’appareil, de le nettoyer ou de travailler sur les connexions, débranchez-le de la prise ou de toute
alimentation électrique (danger de mort).
- Débranchez l’appareil de la prise avant de remplacer le fusible, si ce dernier est remplaçable. Remplacez
toujours les fusibles défectueux par des fusibles conformes aux normes, de la même valeur nominale.
- Choisissez un lieu de montage ou d’installation de telle sorte que des enfants ne puissent pas jouer avec
l’appareil et ses raccordements sans surveillance. Le lieu de montage ou d’installation doit permettre une pose
sûre de tous les câbles raccordés. Les câbles d’alimentation électrique et autres câbles ne doivent pas être
endommagés ou écrasés par des objets de toute nature qu’ils soient.
- N’exposez jamais l’appareil au rayonnement direct du soleil et évitez qu’il se trouve à proximité de sources
de chaleur (par ex. radiateurs, autres appareils électriques, cheminée, etc.). Veillez impérativement à ce que
les appareils équipés de refroidisseurs ou ayant des fentes d’aération ne soient en aucun cas recouverts ou
obstrués. Par ailleurs, veillez à assurer une circulation d’air appropriée et suffisante autour de l’appareil. Vous
pourrez ainsi éviter des endommagements éventuels de l’appareil ainsi que le risque d’incendie causé par une
surchauffe. Veillez impérativement à ce que les câbles ne soient pas à proximité de sources de chaleur (par ex.
radiateurs, autres appareils électriques, cheminée, etc.).
Connexion HF
- Connectez l’amplificateur Inline entre l’unité de branchement immeuble, l’antenne TNT et la prise antenne
correspondante.
- Utilisez pour cela un câble coaxial hautement blindé avec fiches de raccordement F. Vous trouverez des câbles
et fiches appropriés dans le catalogue AXING actuel ou sur www.axing.com.

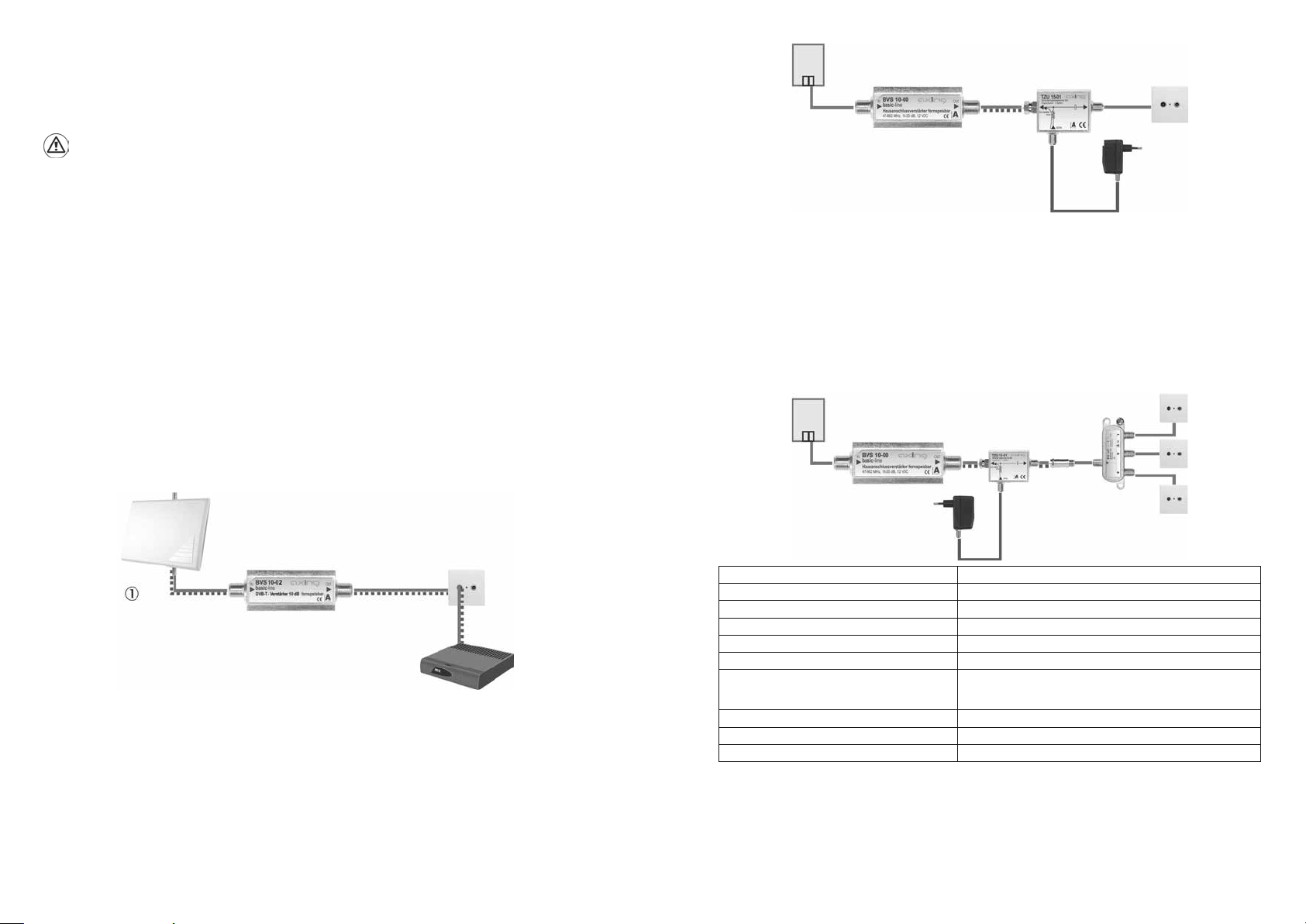

➁
Alimentation en tension
Les amplificateurs Inline doivent être alimentés à distance par une ligne coaxiale pour assurer l’alimentation en
tension de service. Ils peuvent être alimentés à distance par l’entrée ou la sortie.
- Vérifiez si le récepteur TNT est approprié pour alimenter l’amplificateur. Si nécessaire, l’amplificateur doit
également être alimenté par un bloc d’alimentation et un coupleur intégré (2).
La tension téléalimentée est distribuée en boucle à travers l’amplificateur et d’autres composants actifs (comme
par exemple une antenne TNT, LNB, etc.) peuvent également être alimentés en tension.
- Vérifiez si la source de tension peut alimenter le courant de sortie nécessaire pour tous les composants actifs.
Remarque : Dans le cas où des composants passifs (comme un répartiteur, un dérivateur, des prises antennes
ou des antennes passives) sont connectés à l’amplificateur, il convient de vous assurer qu’un bloqueur DC
(AXING SZU 14-00, par exemple) est bien installé au niveau de l’entrée ou de la sortie, afin d’éviter d’éventuels
dommages liés aux courts-circuits (3)
➂
.
Article BVS 10-00
CEM Conformément à EN 50083-2, classe A
Application CAT V
Gamme de fréquences terr./SAT 47…862/-MHz
Amplification terr./SAT 18…20/-dB
Égalisation terr./SAT -/Niveau de sortie
ème
3
niveau max. (1)
ème
2
niveau max. (2)
Tension à distance 12 V=
Consommation de courant 72 mA
Dimensions Env. 85 x 26 x 20 mm
(1) EN50083-3 60 dB KMA
(2) EN50083-3 60 dB IMA
104 dBµV
100 dBµV
2 3
