INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D’UTILISATION
MANUALE DI ISTRUZIONI
Created 6/24 678073
from the product page for the most up-to-date manual information.
Scan and select the Manuals and Support quick links
Scannen Sie und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen
Scannez l et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus
Scannerizzare selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
zu Handbücher.
récentes sur le manuel.
AXI-1532T1/T2/T3
Page 2
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione
di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com o
towerhobbies.com e fare clic sulla sezione Support del prodotto.
CONVENZIONI TERMINOLOGICHE
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo
potenziale durante l’uso del prodotto:
AVVERTENZA: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni
collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone.
ATTENZIONE: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi
lesioni alle persone.
AVVISO: Indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il
rischio minimo o nullo di lesioni alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto
prima di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto stesso e alle altre cose
e gravi lesioni alle persone.
Questo modello è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e
responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto
può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere
utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti
incompatibili o modificare il prodotto in nessun caso senza previa approvazione di horizon hobby, llc. Questo manuale
contiene le istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte
le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, alfine di utilizzarlo
correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.
Limite minimo di età consigliato: Almeno 14 anni. Non è un giocattolo.
IT
PRECAUZIONI E AVVERTENZE SULLA SICUREZZA
L’utente di questo prodotto è l’unico responsabile del corretto utilizzo del medesimo in maniera che non sia pericoloso,
sia nei propri riguardi che nei confronti di terzi e non danneggi il prodotto stesso o l’altrui proprietà.
Questo modello è controllato da un segnale radio potenzialmente soggetto a interferenze da molte fonti che non potete
controllare. Queste interferenze possono generare momentanee perdite di controllo del modello, quindi è consigliabile
mantenere sempre una certa distanza di sicurezza in ogni direzione, poichè questo può aiutare ad evitare urti o infortuni.
• Non utilizzare mai il modello con batterie scariche.
• Utilizzate sempre il modello in zone ampie, sgombre da persone, macchine e traffico.
• Non utilizzate mai il modello in strade aperte al traffico o in luoghi affollati.
• Seguite attentamente le avvertenze d’uso di questo modello e di ogni altro accessorio (caricabatterie, batterie
ricaricabili ecc.).
• Tenete qualsiasi prodotto chimico o elettrico al di fuori della portata dei bambini.
• Non leccate o ingerite alcun pezzo del modello perchè questo può causare infortuni seri, o addirittura la morte.
• Utilizzate sempre con attenzione attrezzi e oggetti affilati.
• Prestare attenzione durante la costruzione perché alcune parti potrebbero avere degli spigoli vivi.
• Subito dopo l’uso NON toccate componenti del modello quali motore, variatore elettronico o la batteria, perchè si
scaldano molto durante il funzionamento. Toccandoli potreste scottarvi.
• Non infilate le dita tra gli ingranaggi del modello o altre parti in rotazione o movimento, poichè questo può causare
danni o infortuni gravi.
• Accendete sempre prima la trasmittente e poi la ricevente sul modello. Invece spegnete sempre prima la ricevente e
poi la trasmittente.
• Sollevate le ruote del modello da terra quando controllate il corretto funzionamento dell’apparato radio.
39
Page 3
IT
INDICE
Veicolo resistente all’acqua
con elettronica impermeabile ...........................................40
Contenuto della scatola ....................................................41
Avvertenze sulla ricarica USB ...........................................41
Caricare la batteria del veicolo .........................................42

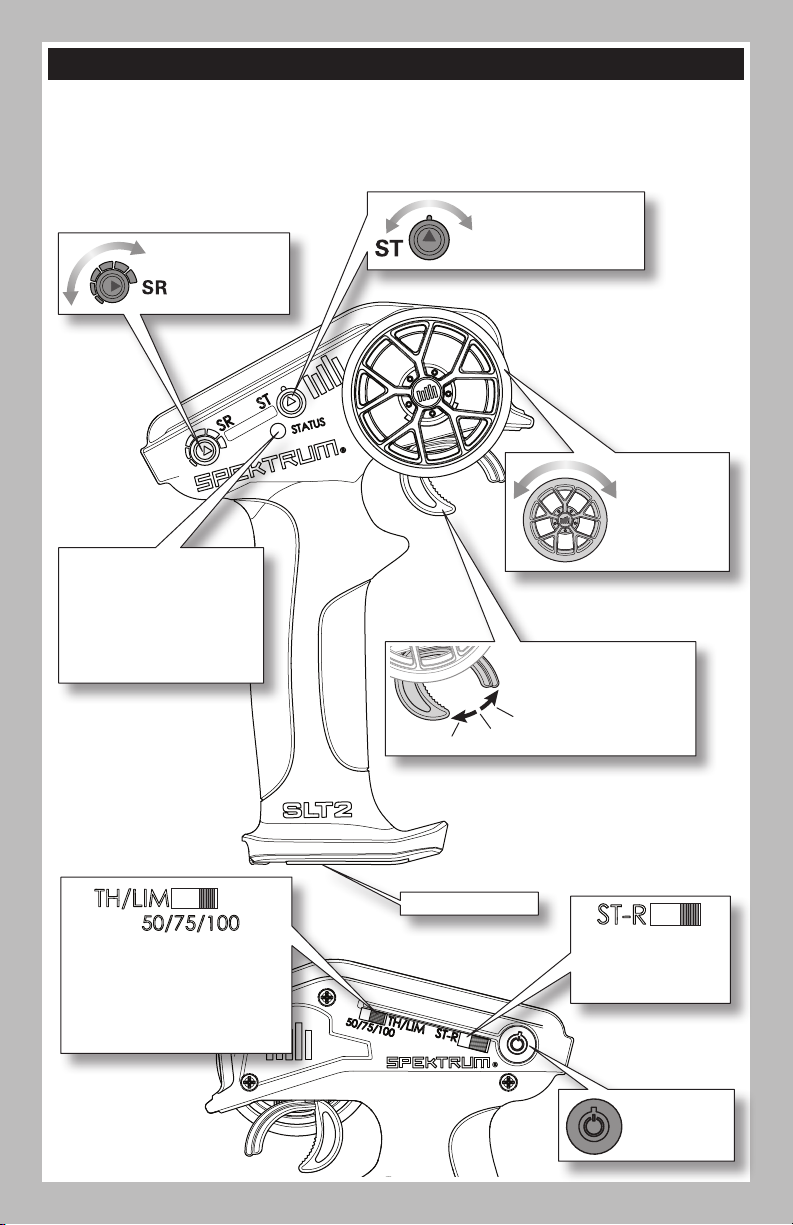

Layout del trasmettitore....................................................43

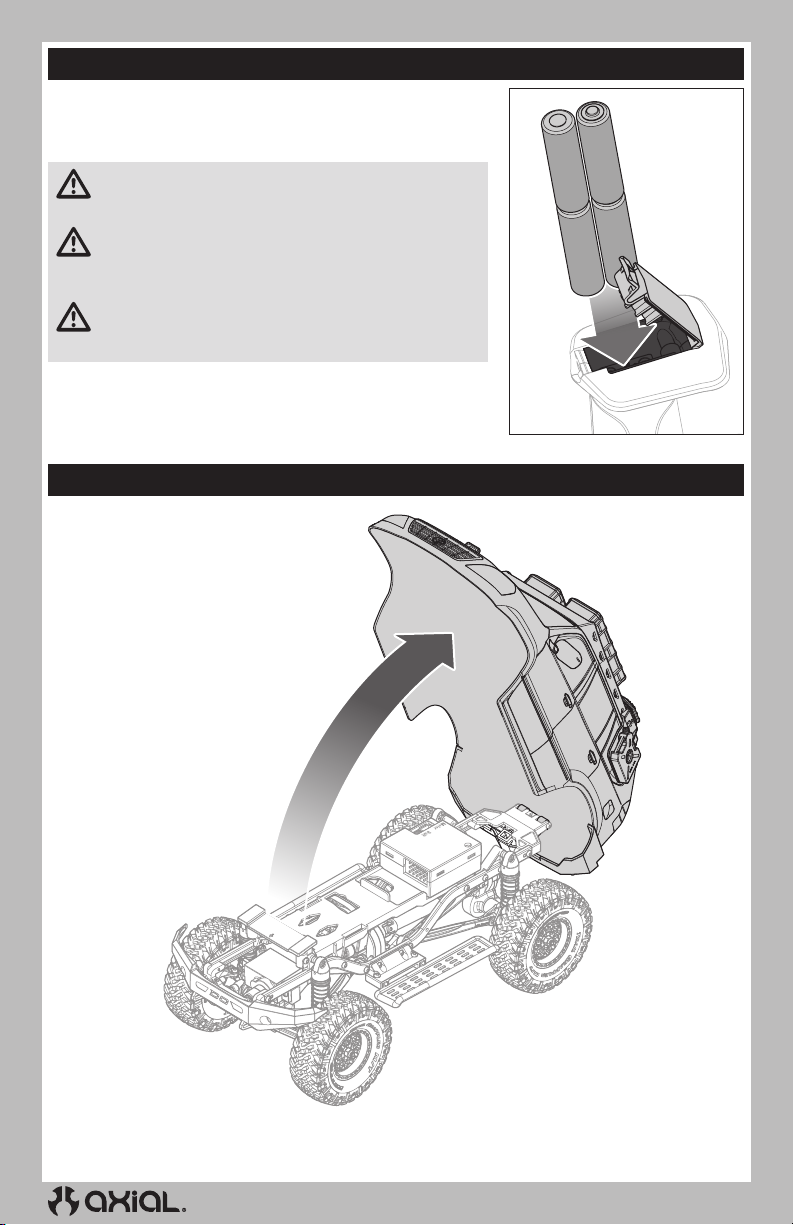

Installare le batterie del trasmettitore .............................44
Rimuovere la carrozzeria del veicolo ................................44

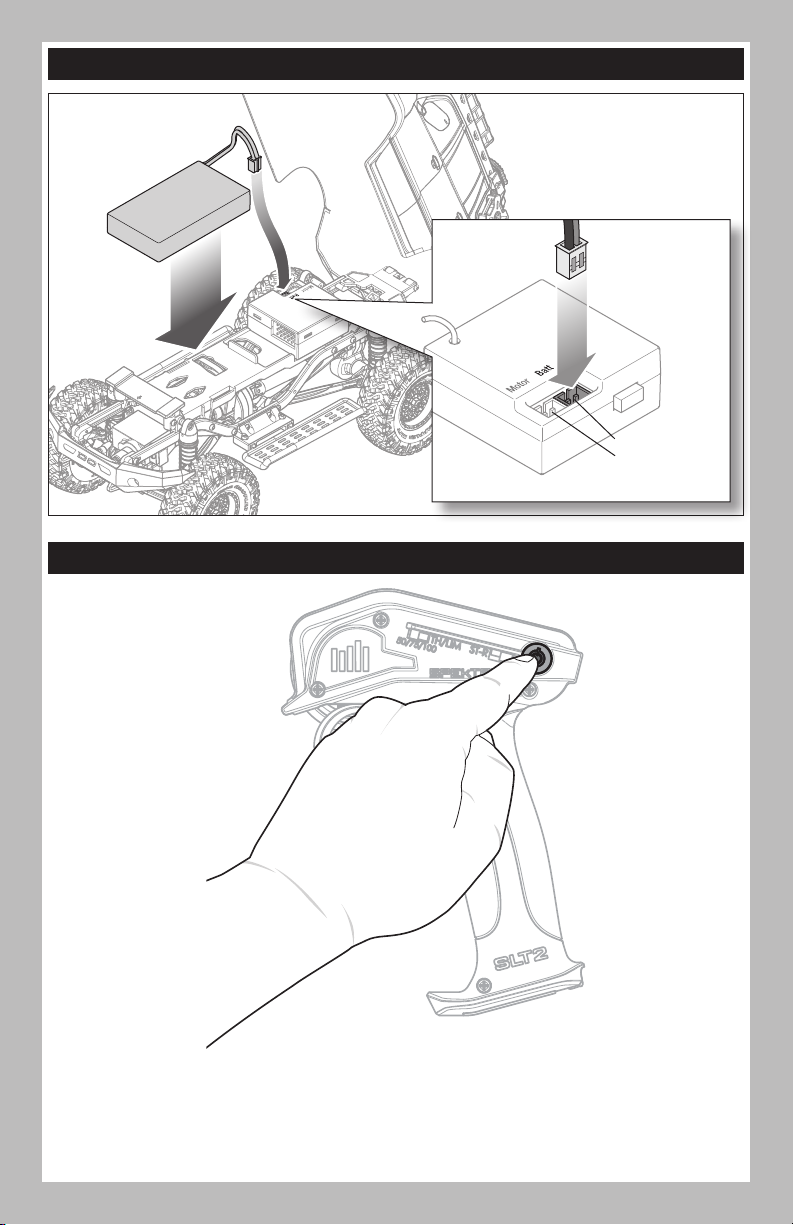

Installare la batteria del veicolo .......................................45
Accendere la trasmittente ................................................45
Avviare il veicolo ...............................................................46

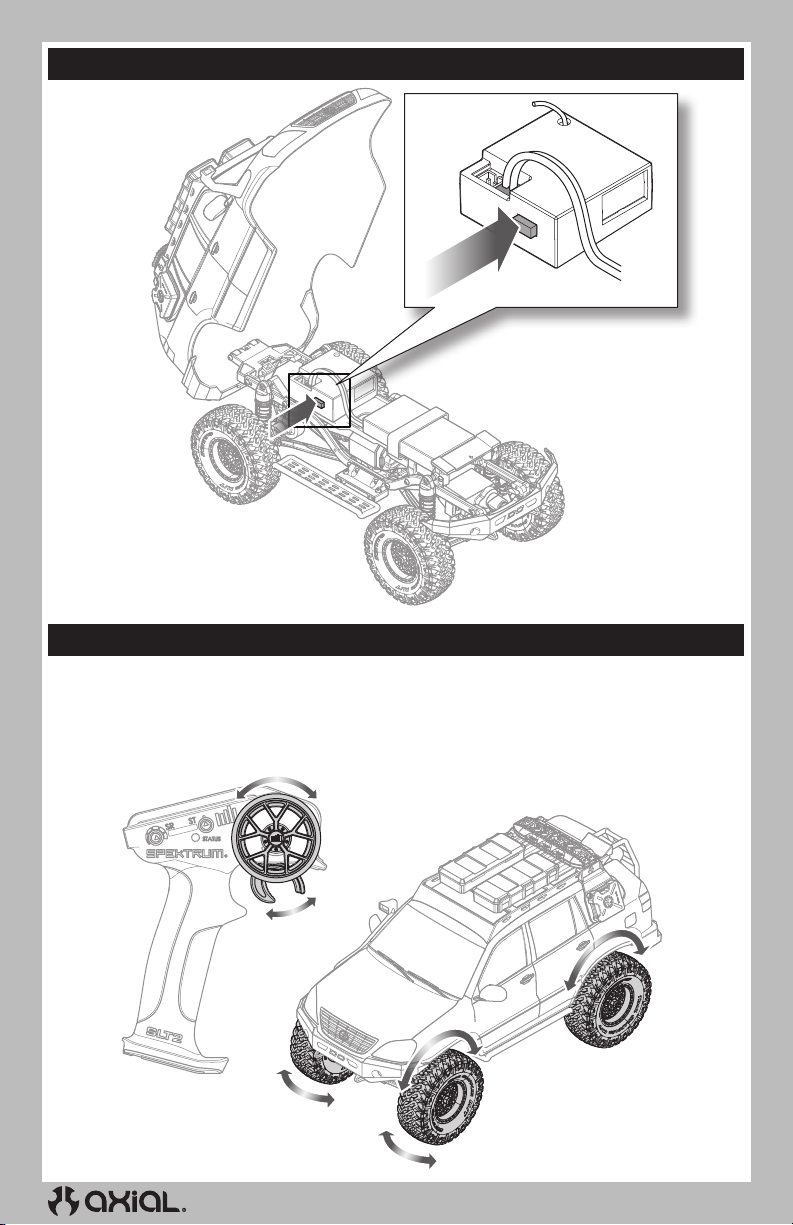

Testare i comandi ..............................................................46
Dopo l’uso .........................................................................47
Collegamento trasmittente-ricevitore...............................47

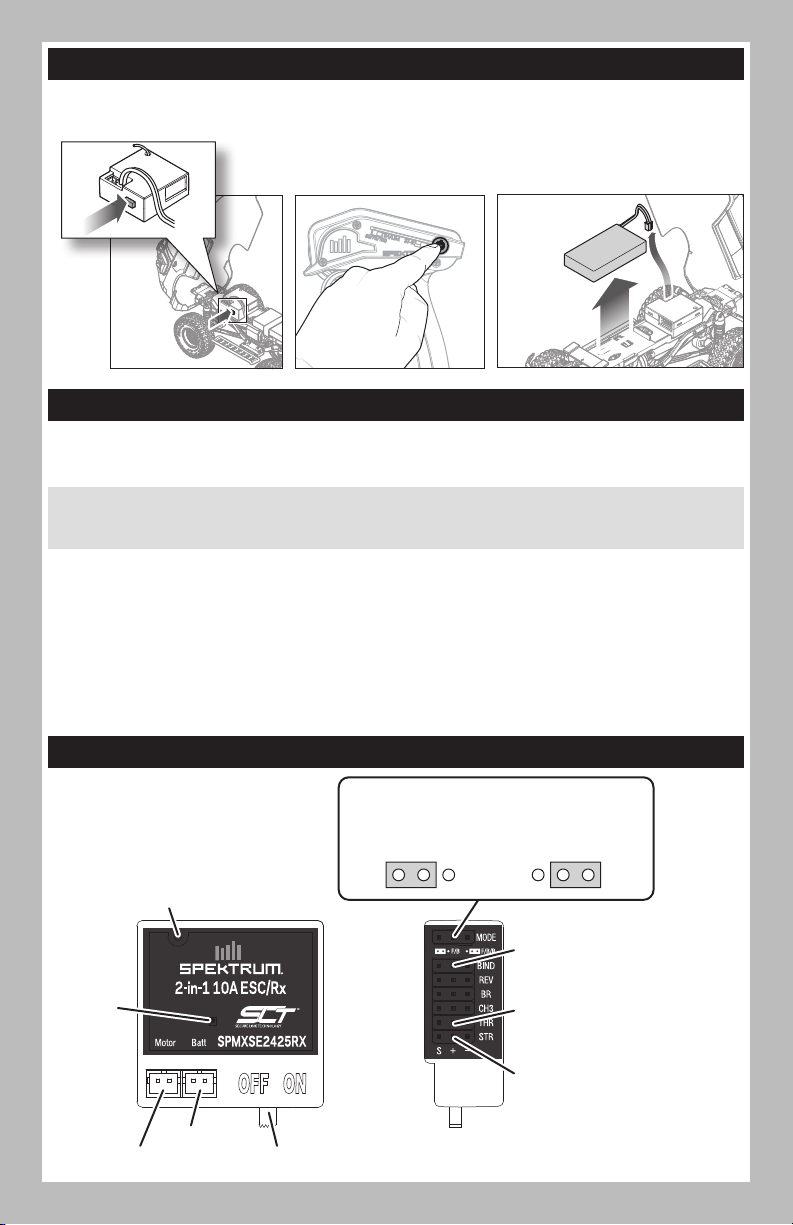

Ricevitore e schema cablaggi ESC....................................47
Guida alla risoluzione dei problemi ..................................48
Elenco componenti ............................................................48
Garanzia ............................................................................49
Garanzia e Assistenza - Informazioni per i contatti ..........50
Dichiarazione di conformità per l’Unione europea ...........50

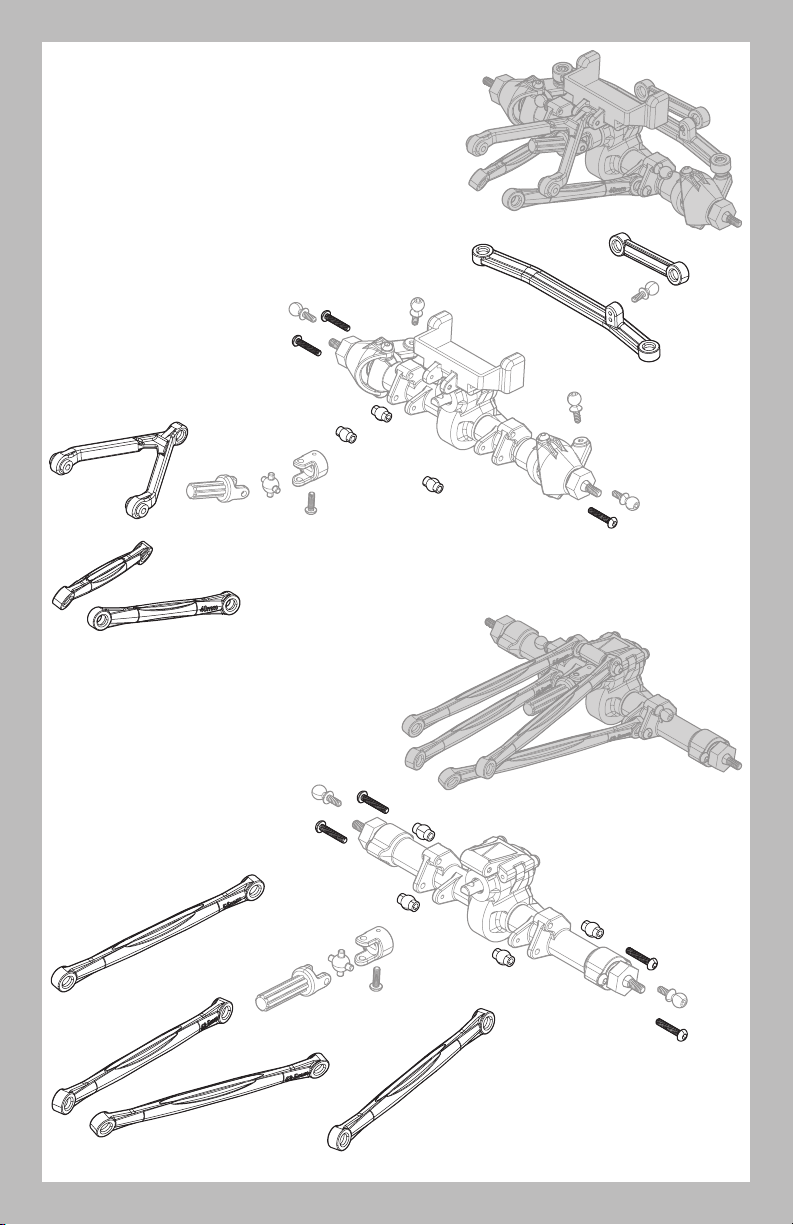

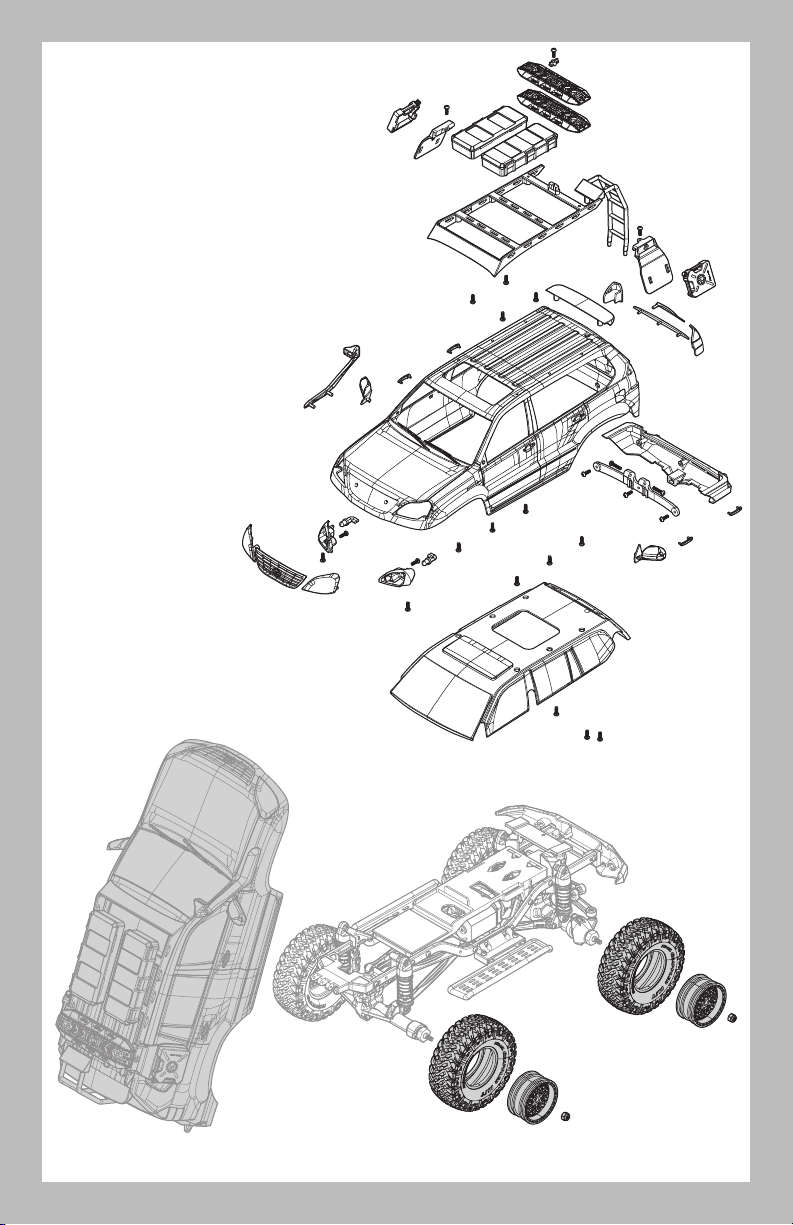

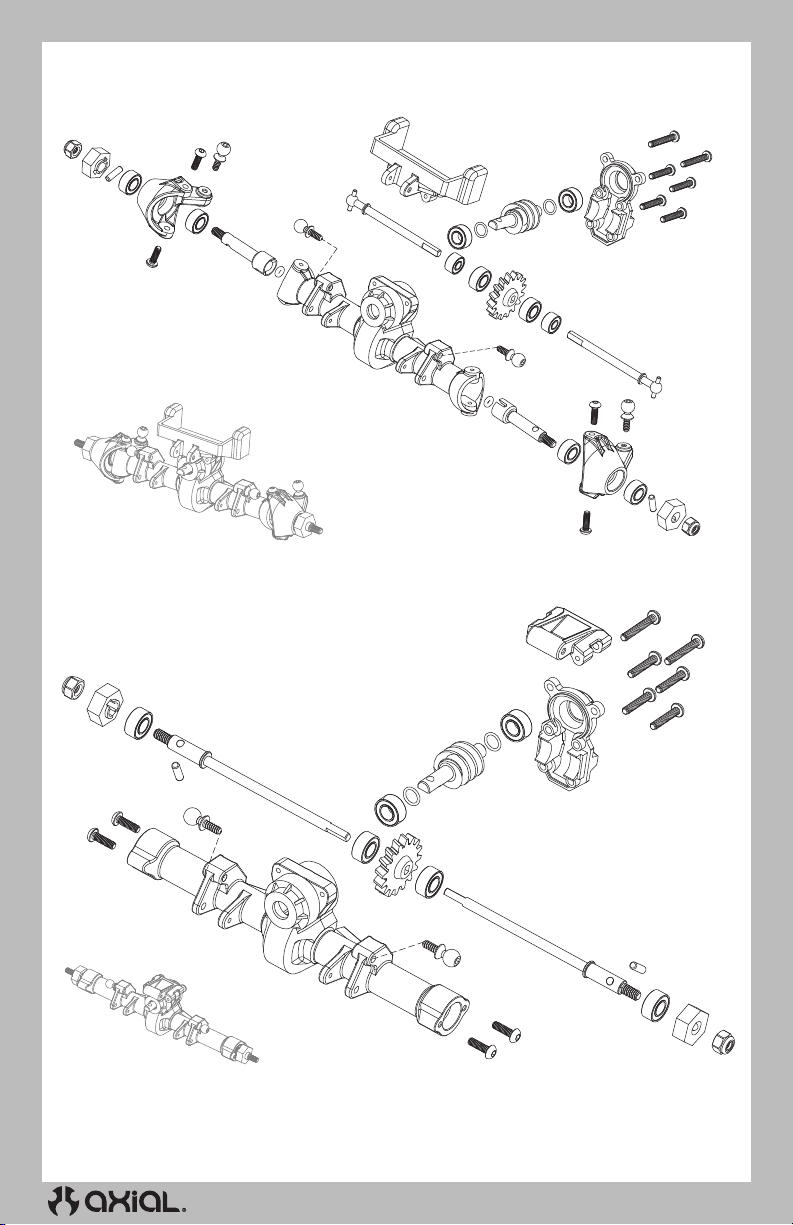

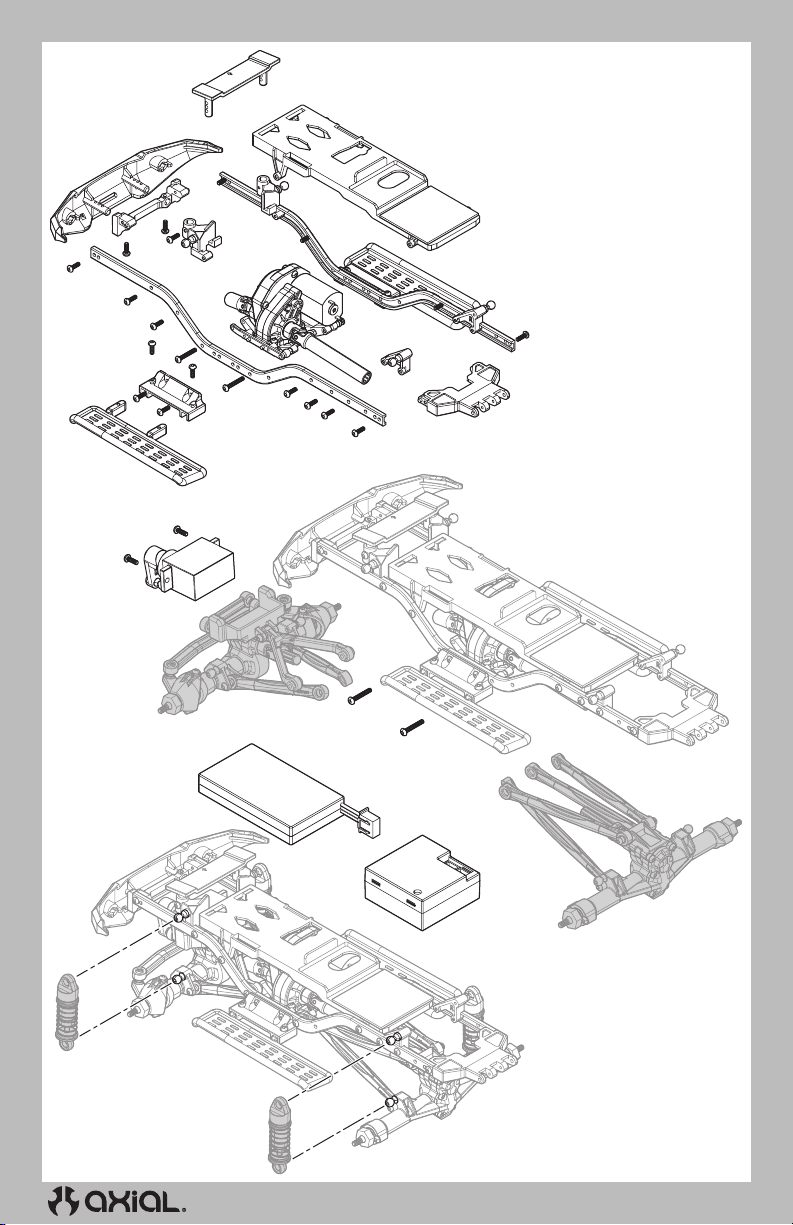

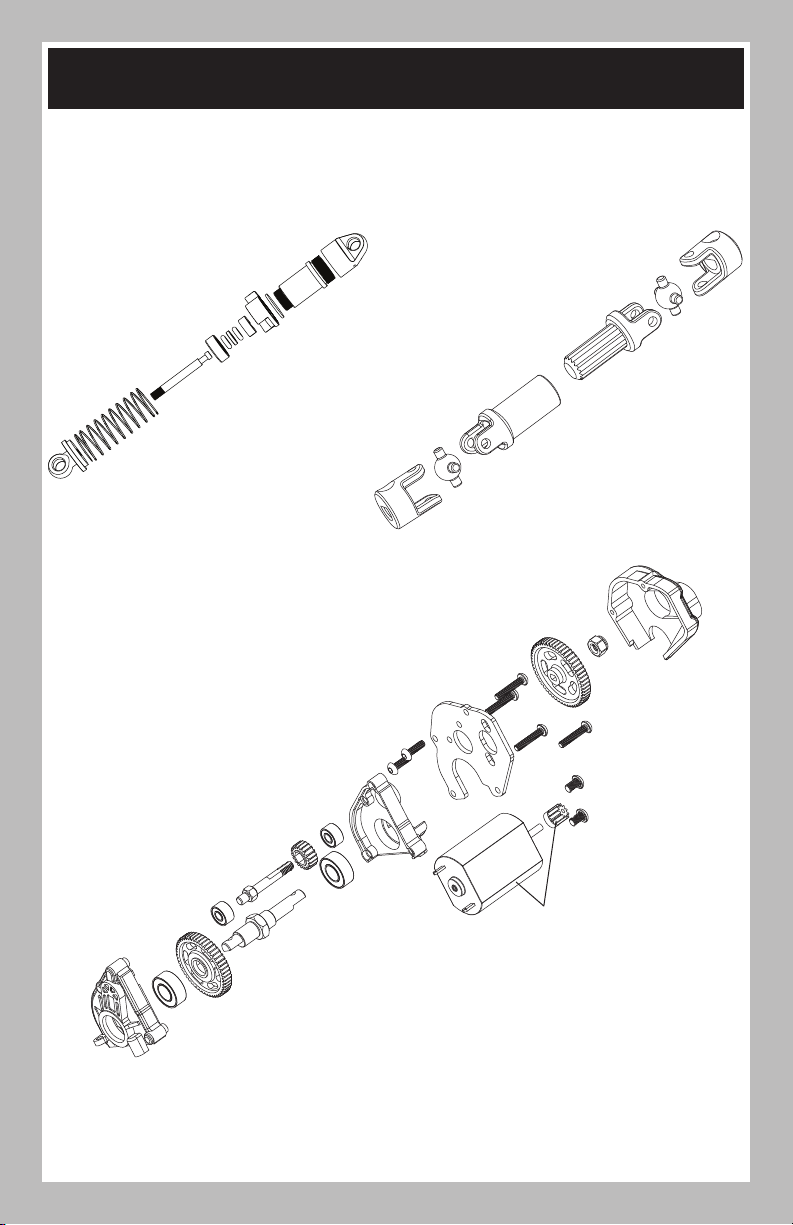

Viste esplose .....................................................................51
VEICOLO RESISTENTE ALL’ACQUA CON ELETTRONICA IMPERMEABILE
Il vostro nuovo veicolo Horizon Hobby è stato progettato e costruito con una combinazione di componenti impermeabili
e resistenti all’acqua, per consentirvi di utilizzare il prodotto in molte situazioni “umide,” incluse pozze, ruscelli, erba
bagnata, neve e anche pioggia.
Sebbene tutto il veicolo sia altamente resistente all’acqua, tuttavia non è completamente impermeabile e NON si
può trattare come fosse un sottomarino. I vari componenti elettronici usati sul veicolo, come il regolatore elettronico
di velocità (ESC), i servi e il ricevitore, sono impermeabili, però molti dei componenti meccanici sono solo resistenti
all’acqua e non si possono immergere.
Le parti metalliche, inclusi i cuscinetti, le cerniere, viti e dadi, come pure i contatti sui cavi elettrici, sono suscettibili di
corrosione se non si fa una particolare manutenzione dopo l’uso sul bagnato. Per prolungare al massimo le prestazioni
nel tempo e tenere valida la garanzia, le procedure descritte nella sezione “Manutenzione in condizioni umide,”
si devono applicare regolarmente se si sceglie di correre sul bagnato. Se non siete disposti ad eseguire questa
manutenzione aggiuntiva, allora dovete evitare di utilizzare il veicolo in queste condizioni.
ATTENZIONE: L’uso incauto di questo prodotto o il mancato rispetto delle seguenti precauzioni può portare
ad un malfunzionamento del prodotto e/o invalidare la garanzia.
PRECAUZIONI GENERALI
• Leggete attentamente le procedure di manutenzione del vostro veicolo in condizioni umide, per essere sicuri di avere
tutte le attrezzature necessarie per questo scopo.
• Non tutte le batterie si possono usare in condizioni di umidità. Consultate il costruttore delle batterie prima di
utilizzarle. Bisogna avere cautela quando si usano le batterie Li-Po in condizioni di bagnato.
• Molti trasmettitori non sono resistenti all’acqua. Consultate i relativi manuali o il costruttore prima dell’utilizzo.
• Non utilizzate mai il vostro trasmettitore o il veicolo quando ci sono lampi.
• Non utilizzate il vostro veicolo quando c’è il rischio che entri in contatto con acqua salata (acqua marina o acqua
proveniente da una strada su cui sia stato sparso del sale), acqua contaminata o inquinata. L’acqua salata è molto
conduttiva e altamente corrosiva, perciò bisogna usare molta cautela.
• Anche il minimo contatto con l’acqua potrebbe ridurre la vita del vostro motore se non è stato certificato come
impermeabile o resistente all’acqua. Se dovesse essere troppo umido, accelerate poco finchè l’acqua non viene
rimossa dal motore. Far girare forte un motore bagnato potrebbe danneggiarlo rapidamente.
• Guidare sul bagnato può ridurre la vita del motore. La resistenza aggiuntiva in queste condizioni causa uno sforzo
eccessivo. Modificate il rapporto di riduzione diminuendo il pignone o aumentando la corona. Questo aumenta
la coppia (e la vita del motore) quando si utilizza il veicolo nel fango, in pozzanghere profonde o qualsiasi altra
situazione in cui l’umidità possa aumentare il carico del motore per lungo tempo.
40
Page 4
MANUTENZIONE IN CONDIZIONI UMIDE
• Scaricare l’acqua raccolta negli pneumatici facendoli girare ad alta velocità. Togliere la carrozzeria e rovesciare il
veicolo, poi dare alcune brevi accelerate finché l’acqua non viene rimossa.
ATTENZIONE: Durante l’operazione precedente, tenere sempre lontano dalle parti rotanti mani, dita, attrezzi
o altri oggetti liberi di muoversi.
• Togliere la batteria ed asciugarne i contatti. Se avete un compressore o una bombola di aria compressa, soffiate via
l’eventuale acqua rimasta all’interno del connettore.
• Smontate le ruote/gomme dal veicolo e risciacquatele con attenzione per togliere il fango e la polvere usando un
getto di acqua. Evitate di risciacquare i cuscinetti e la trasmissione.
AVVISO: Non usare acqua sotto pressione per pulire il vostro veicolo.
• Usate un compressore o una bombola di aria compressa per asciugare il veicolo e togliere i residui di acqua
eventualmente rimasti nelle piccole fessure e negli angoli.
• Spruzzare un olio impermeabilizzante o un lubrificante su cuscinetti, elementi di fissaggio e altre parti metalliche.
Non spruzzare sul motore.
• Lasciate che il veicolo si asciughi all’aria prima di riporlo. L’acqua (e l’olio) continuerà a sgocciolare per alcune ore.
• Smontate il veicolo più di frequente, ispezionando e lubrificando le parti seguenti:
- I cuscinetti dei mozzi sugli assi anteriore e posteriore.
- Tutte le scatole di trasmissione, ingranaggi e differenziali.
- Pulite il motore con un adatto prodotto aerosol e rilubrificate le boccole con olio leggero per motore.
CONTENUTO DELLA SCATOLA
IT
COMPONENTI INCLUSI
Veicolo SCX24 Lexus GX470 Scala 1/24 RTR (AXI-1532)
Trasmittente
Caricabatterie
Batteria del veicolo
Motore Motore 030 SCX24 con pignone (DYNS1217)
ESC/ricevitore
Servo Micro Servo AS-1 (AXI31619)
Batterie della
trasmittente
SLT2 2,4 GHz 2 canali (SPMRSLT200)
Non venduto separatamente
Spektrum Caricabatterie LiPo USB-C JST-XH
(SPMXC0030)
Spektrum 7,4 V, 350 mAh, 2S LiPo: PH
(SPMX3502S30)
ESC/Rx con marcia avanti e retromarcia
(SPMXSE2425RX)
(4) alcaline AA
Lunghezza 210mm
Larghezza 100mm
Altezza 115mm
Peso operativo 283g
SPECIFICHE
AVVERTENZE SULLA RICARICA USB
AVVERTENZA: ignorare le dovute cautele di utilizzo e le seguenti avvertenze può provocare il
malfunzionamento del prodotto e determinare problemi di natura elettrica, calore eccessivo, INCENDIO,
lesioni personali e danni alle proprietà.
• NON LASCIARE MAI LE BATTERIE IN CARICA INCUSTODITE.
• NON LASCIARE MAI LE BATTERIE IN CARICA TUTTA LA NOTTE.
• Non caricare mai batterie esauste, danneggiate o bagnate.
• Non caricare mai pacchi batterie contenenti tipi diversi di batterie.
• Non consentire mai a bambini di età inferiore ai 14 anni di caricare le batterie.
• Non caricare mai le batterie in ambienti estremamente caldi o freddi o esposti al sole.
• Non caricare una batteria se il cavo è stato schiacciato o cortocircuitato.
• Non collegare mai il caricabatteria alla presa di corrente se il cavo di alimentazione risulta schiacciato o
cortocircuitato.
• Non provare mai a smontare il caricabatterie o usare una caricabatterie danneggiato.
• Utilizzare sempre e solo batterie ricaricabili adatte per l’uso con il tipo di caricabatterie impiegato.
• Ispezionare sempre la batteria prima di caricarla.
• Tenere sempre la batteria lontana da qualsiasi materiale che potrebbe essere influenzato dal calore.
• Monitorare sempre l’area di ricarica e mantenere sempre un estintore a portata di mano.
41
Page 5
IT
• Interrompere immediatamente la procedura di carica se la batteria diventa calda al tatto oppure se inizia a cambiare
forma (rigonfiandosi).
• Collegare sempre correttamente i cavi positivi (+) e i cavi negativi (-).
• Scollegare sempre la batteria dopo la carica e lasciare che il caricabatterie si raffreddi tra una carica e l’altra.
• Caricare sempre le batterie in un’area ben ventilata.
• Se il prodotto presenta malfunzionamenti, interrompere tutto e contattare Horizon Hobby.
• Caricare solo batterie ricaricabili. Provare a ricaricare batterie non ricaricabili comporta il rischio che queste possano
esplodere, causando danni o lesioni a cose e/o persone.
• La presa USB deve essere installata nei pressi del dispositivo e deve essere facilmente accessibile.
ATTENZIONE: assicurarsi sempre che la batteria che si sta caricando sia compatibile con le specifiche del
caricabatterie. In caso contrario, vi è il rischio di surriscaldamenti e altri malfunzionamenti del prodotto che
possono causare lesioni all’utente o danni materiali. Si prega di contattare Horizon Hobby o i rivenditori autorizzati
per eventuali domande sulla compatibilità.
ATTENZIONE: se in qualsiasi momento durante la carica la batteria si surriscalda o inizia a deformarsi,
scollegarla immediatamente e interrompere la carica, per evitare il rischio di incendio, danni collaterali e lesioni.

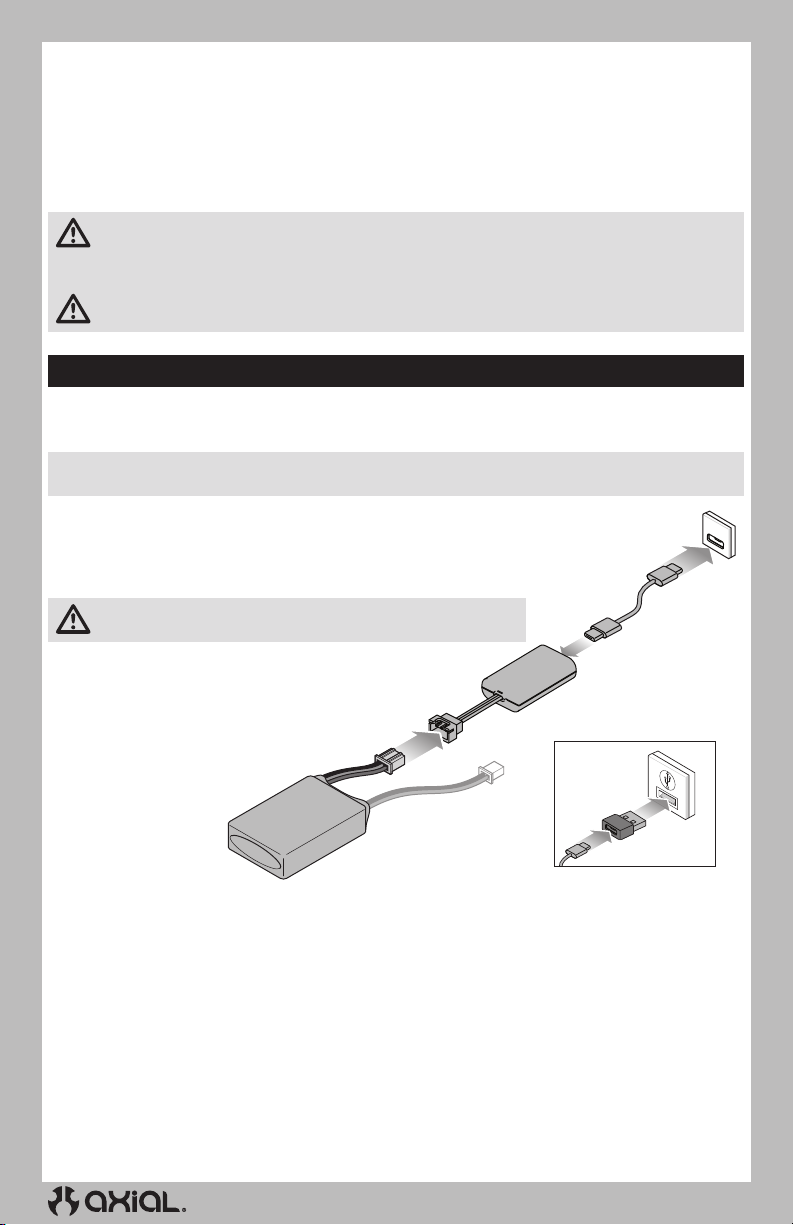

CARICARE LA BATTERIA DEL VEICOLO
Usare solamente il caricabatterie USB incluso per caricare la batteria.
1. Collegare il caricabatterie ad una porta di alimentazione USB adeguata. Il caricabatterie funziona con la maggior parte
delle fonti di alimentazione mobili da 5V o caricabatterie per smartphone con almeno 1 ampere di potenza in uscita.
AVVISO: Il caricamento della batteria attraverso una porta USB con una potenza in uscita inferiore ad 1 ampere può
causare surriscaldamento.
2. Collegare il cavo di ricarica alla batteria tenendo in considerazione la giusta polarità. Caricare una batteria
completamente scarica richiede circa 45–60 minuti. I tempi di ricarica possono variare in base alla fonte di
alimentazione.
3. Rimuovere la batteria dal caricabatterie quando il ciclo di ricarica è completo.
4. Rimuovere il caricabatterie dalla fonte di alimentazione.
ATTENZIONE: quando la carica è terminata, scollegare subito
la batteria dal caricatore.
INDICAZIONI DEL LED DEL CARICABATTERIE
ROSSO, fisso = errore di carica; assicurarsi che la batteria sia sana
e correttamente collegata al caricabatterie
ARANCIONE, fisso = carica in corso
VERDE, fisso = carica completa
ARANCIONE/VERDE, lampeggiante =
caricatore pronto per la ricarica
42
Page 6
LAYOUT DEL TRASMETTITORE
Usare il seguente schema per familiarizzare con le varie funzioni della trasmittente.
L’antenna è montata internamente ed è posizionata nella parte anteriore della trasmittente. Durante l’utilizzo del
modello, reggere la trasmittente in modo tale da tenerla in posizione il più possibile verticale. Non cercare di seguire
il movimento del modello con la trasmittente. In questo modo, si ottiene il segnale RF migliore tra la trasmittente e il
ricevitore. Non coprire la parte anteriore della trasmittente durante l’uso, per evitare di bloccare il segnale RF e perdere
il controllo del veicolo.
Rateo sterzo
regola i fine corsa
dello sterzo
Indicatori luminosi
• Luce rossa fissa—
connessione radio presente e
carica della batteria adeguata
• Luce rossa lampeggiante—
tensione batteria insufficiente.
Sostituire le batterie
Avanti
Trim sterzo
Regolare per raddrizzare il
percorso del veicolo senza
toccare il volantino
Manopola
dell’acceleratore
Tirare per avanzare
Spingere per
retrocedere
Stop
Inversione
di corsa
Volantino
sterzo
Girare a destra o
sinistra per
far svoltare il
veicolo
IT
Limite acceleratore
limita la potenza del motore al
50/75/100%
Selezionare 50% o 75% per i piloti
meno esperti e quando lo spazio
disponibile è limitato
Coperchio batterie
Inversione servo dello
sterzo (ST-R)
inverte il canale dello
sterzo
Pulsante di
accensione
accende/spegne
l’alimentazione
43
Page 7
IT
INSTALLARE LE BATTERIE DEL TRASMETTITORE
1. Per aprire, premere il fermo del vano batteria e ruotare il coperchio
delle batterie.
2. Installare 4 batterie alcaline AA prestando attenzione alla polarità.
3. Chiudere il coperchio delle batterie e farlo scattare.
ATTENZIONE: non rimuovere MAI le batterie dalla trasmittente
mentre il veicolo è accesso. Questo potrebbe causare la perdita di
controllo del veicolo, danni o lesioni.
ATTENZIONE: se si utilizzano batterie ricaricabili, ricaricare solo
quelle e non le normali batterie non ricaricabili. Provare a
ricaricare batterie non ricaricabili comporta il rischio che queste possano
esplodere, causando lesioni o danni cose e/o persone.
ATTENZIONE: la sostituzione di una batteria con una batteria di
tipo inappropriato può comportare il rischio di esplosioni. Smaltire
le batterie esauste nel rispetto delle vigenti norme nazionali e locali.
RIMUOVERE LA CARROZZERIA DEL VEICOLO
44
Page 8
INSTALLARE LA BATTERIA DEL VEICOLO
ACCENDERE LA TRASMITTENTE
IT
Rosso = batteria
Bianco = motorino
45
Page 9
IT
AVVIARE IL VEICOLO
TESTARE I COMANDI
Tenendo il veicolo con le ruote sollevate da terra, testare i comandi del motore e dello sterzo. Assicurarsi che le ruote
girino nella direzione corretta e che le ruote anteriori svoltino in modo coerente con i movimenti dello sterzo.
Dopo aver controllato la giusta direzione dei comandi, iniziare a guidare lentamente. Se non toccando il volantino il
veicolo non procede dritto, regolare l’indicatore del trim di sterzo sulla trasmittente finché il veicolo non assume un
percorso rettilineo in assenza di input allo sterzo.
DIVERTITI a guidare il veicolo!
46
Page 10
DOPO L’USO
Terminato l’uso del veicolo:
1. Spegnere il modello. 2. Spegnere la trasmittente.
3. Rimuovere la batteria del veicolo.
Caricare se necessario.
IMPORTANTE: Scollegare sempre la
batteria del veicolo quando non si utilizza.
COLLEGAMENTO TRASMITTENTE-RICEVITORE
La connessione (binding) è la procedura di programmazione del ricevitore per il riconoscimento del segnale di una
trasmittente specifica, evitando l’interferenza di altre trasmittenti. La trasmittente e il ricevitore forniti con il veicolo
sono connessi in fabbrica. Se è necessario effettuare nuovamente la connessione, seguire queste istruzioni.
AVVISO: non tentare di collegare la trasmittente e il ricevitore se ci sono altre trasmittenti compatibili in modalità
di connessione entro un raggio di 400 piedi (120 m). Questo può comportare una connessione imprevista alla
trasmittente sbagliata e la perdita di controllo del veicolo.
Prima di avviare la procedura di connessione, assicurarsi che i servo e il motore siano collegati alle porte corrette del
ricevitore e che le batterie della trasmittente siano completamente cariche.
1. Inserire il connettore di binding nel ricevitore.
2. Accendere il ricevitore. Il LED del ricevitore inizia a lampeggiare velocemente.
3. Accendere la trasmittente. Il LED della trasmittente lampeggia.
4. Quando il LED diventa fisso, la procedura di binding è completata.
Il LED del ricevitore si accende di luce fissa quando sia la trasmittente che il ricevitore sono accesi. Se il LED del
ricevitore lampeggia rapidamente o non si accende, la trasmittente e il ricevitore non sono collegati. Spegnere sia la
trasmittente che il ricevitore e ripetere la procedura di binding.
IT
RICEVITORE E SCHEMA CABLAGGI ESC
Avanti/indietro, senza
freno. Consigliato per
crawler.
Antenna
LED
Porta batteria
Porta motore
Pulsante di accensione
47
Modalità (Jumper)
Avanti/Freno/Indietro
non consigliato per
crawler.
Porta di binding
Manetta
(Per ESC esterno opzionale, non
usato con supporto motore)
Sterzo anteriore
Page 11
IT
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il veicolo non si muove
Perdita del controllo
del veicolo
La funzione sterzo e/o
acceleratore è invertita
Le batterie non sono state installate
correttamente nella trasmittente
Batteria scarica o assente nel veicolo
Motore danneggiato Sostituire il motore
Cavi danneggiati o rotti Sostituire i cavi danneggiati
L’ESC viene spento dal circuito di protezione termica
Antenna posizionata in modo errato
Batterie scariche o assenti nella trasmittente
o nel veicolo
Posizione neutra o del trim errata Regolare il trim dello sterzo
Ricevitore e/o batteria non collegati
correttamente
La corsa del servo è invertita a livello della
trasmittente
I cavi del motore non sono collegati
correttamente
Assicurarsi che le batterie della trasmittente
siano installate correttamente
Installare una batteria appena ricaricata sul veicolo
Lasciare raffreddare completamente l’ESC
Assicurarsi che l’antenna della trasmittente
non sia bloccata e che l’antenna del
ricevitore sia posizionata correttamente
Installare una batteria appena ricaricata sul
veicolo e batteria nuove sulla trasmittente
Verificare tutti i collegamenti del ricevitore e
della batteria
Mettere in posizione corretta l’interruttore
d’inversione della corsa del servo sulla trasmittente
Verificare che tutti i cavi del motore abbiano
polarità corretta e siano ben collegati
ELENCO COMPONENTI
AXI-1796
AXI-1797 Carrozzeria, bianco: SCX24 Lexus GX470
AXI-1798 Gradini paratelaio: SCX24 Lexus GX470
AXI-1799
AXI-1800
AXI-1801
AXI-2123 Parti, carrozzeria: SCX24 Lexus GX470
AXI31608 SCX24 Trasmissione (assemblata)
AXI31609 SCX24 Assale anteriore (assemblato)
AXI31610 SCX24 Assale posteriore (assemblato)
AXI31611
AXI203002 Set di ammortizzatori ad olio 6mm
AXI203003 Set molle
AXI31614 SCX24 Set telaio
SPMRSLT300 SLT3 3 CH 2,4 Ghz SLT solo TX
AXI31619 Micro Servo AS-1
AXI40004
Ruota nera Rhino Wheel 1.0”, 7mm
esag. (4): SCX24
Ammortizzatori/supporto carrozzeria,
vassoio batteria: SCX24 Lexus GX470
Bielle sospensioni Lexus GX470,
128.1mm: SCX24
Set paraurti/cerniera carrozzeria:
SCX24 Lexus GX470
SCX24 Set albero di trasmissione (corto,
medio, lungo)
1.0 Nitto Trail Grappler pneumatici M/T
V2 (4): SCX24
AXI31147 Controdado nylon 2 mm (10)
SPMXSE2425RX
SPMX3502S30
SPMXC0030 Caricatore 2S USB-C PH2.54 JST-XH
DYNS1217 SCX24 Motore con pignone
Combo ESC / Ricevitore SLT 2-in-1 10
Amp a spazzole
Batteria 7,4 V 350 mAh 2S 30C LiPo:
PH2.0 2p
Parti opzionali
AXI302001 Carter differenziale, ottone
AXI302002 Mozzo esagonale, ottone (2)
AXI302003 Fusi a snodo, ottone (sx/dx)
AXI302004 Pesi fuso a snodo, ottone (4)
AXI302005 Supporto servo, ottone
AXI302006 Montaggio braccio superiore post., ottone
AXI00009 Rimorchio veicolo 1/24
DYNH2027 Set di viti in acciaio inox
DYNT0503 Set attrezzi base: Axial 1/24
SPMXC1050 Caricabatterie Smart S1500 DC, 1 x 500 W
SPMXC2050 Caricabatterie Smart S155 G2 1x55 W AC
SPMXCA309
Adattatore: Batteria IC3 / Dispositivo
JST-PH 2.0
48
Page 12
GARANZIA
Periodo di garanzia
Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce
che il prodotto acquistato (il “Prodotto”) sarà privo di difetti
relativi ai materiali e di eventuali errori di montaggio alla
data di acquisto. Il periodo di garanzia è conforme alle
disposizioni legali del paese nel quale il prodotto è stato
acquistato. Tale periodo di garanzia ammonta a 6 mesi e si
estende ad altri 18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale
(Acquirente) e non è cedibile a terzi. L’acquirente ha il
diritto a far riparare o a far sostituire la merce durante
il periodo di questa garanzia. La garanzia copre solo
quei prodotti acquistati presso un rivenditore autorizzato
Horizon. Altre transazioni di terze parti non sono coperte
da questa garanzia. La prova di acquisto è necessaria per
far valere il diritto di garanzia. Inoltre, Horizon si riserva
il diritto di cambiare o modificare i termini di questa
garanzia senza alcun preavviso e di escludere tutte le altre
garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la
disponibilità del prodotto, per l’adeguatezza o l’idoneità
del prodotto a particolari previsti dall’utente. È sola
responsabilità dell’acquirente il fatto di verificare se il
prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a
propria discrezione riparare o sostituire qualsiasi prodotto
considerato difettoso e che rientra nei termini di garanzia.
Queste sono le uniche rivalse a cui l’acquirente si può
appellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi
componente utilizzato che viene coinvolto nella rivalsa
di garanzia. Le decisioni relative alla sostituzione o alla
riparazione sono a discrezione di Horizon. Questa garanzia
non copre dei danni superficiali o danni per cause di
forza maggiore, uso errato del prodotto, un utilizzo che
viola qualsiasi legge, regolamentazione o disposizione
applicabile, negligenza, uso ai fini commerciali, o una
qualsiasi modifica a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad un’installazione
errata, ad un funzionamento errato, ad una manutenzione
o un tentativo di riparazione non idonei a cura di soggetti
diversi da Horizon. La restituzione del prodotto a cura
dell’acquirente, o da un suo rappresentante, deve essere
approvata per iscritto dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali,
diretti, indiretti o consequenziali; perdita di profitto
o di produzione; perdita commerciale connessa al
prodotto, indipendentemente dal fatto che la richiesta
si basa su un contratto o sulla garanzia. Inoltre la
responsabilità di Horizon non supera mai in nessun
caso il prezzo di acquisto del prodotto per il quale si
chiede la responsabilità. Horizon non ha alcun controllo
sul montaggio, sull’utilizzo o sulla manutenzione del
prodotto o di combinazioni di vari prodotti. Quindi Horizon
non accetta nessuna responsabilità per danni o lesioni
derivanti da tali circostanze. Con l’utilizzo e il montaggio
del prodotto l’utente acconsente a tutte le condizioni,
IT
limitazioni e riserve di garanzia citate in questa sede.
Qualora l’utente non fosse pronto ad assumersi
tale responsabilità associata all’uso del prodotto, si
suggerisce di restituire il prodotto intatto, mai usato e
immediatamente presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sofisticato di hobbistica e non è un
giocattolo. Esso deve essere manipolato con cautela, con
giudizio e richiede delle conoscenze basilari di meccanica
e delle facoltà mentali di base. Se il prodotto non verrà
manipolato in maniera sicura e responsabile potrebbero
risultare delle lesioni, dei gravi danni a persone, al
prodotto o all’ambiente circostante. Questo prodotto
non è concepito per essere usato dai bambini senza una
diretta supervisione di un adulto. Il manuale del prodotto
contiene le istruzioni di sicurezza, di funzionamento e
di manutenzione del prodotto stesso. È fondamentale
leggere e seguire tutte le istruzioni e le avvertenze nel
manuale prima di mettere in funzione il prodotto. Solo
così si eviterà un utilizzo errato e si preverranno incidenti,
lesioni o danni.
Domande, assistenza e riparazioni
Il vostro negozio locale e/o luogo di acquisto non possono
fornire garanzie di assistenza o riparazione senza previo
colloquio con Horizon. Questo vale anche per le riparazioni
in garanzia. Quindi in tale casi bisogna interpellare un
rivenditore, che si metterà in contatto subito con Horizon
per prendere una decisione che vi possa aiutare nel più
breve tempo possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di
rivolgersi ad un rivenditore specializzato o direttamente ad
Horizon. Il prodotto deve essere imballato con cura. Bisogna
far notare che i box originali solitamente non sono adatti
per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce
una tracciabilità e un’assicurazione, in quanto Horizon non
si assume alcuna responsabilità in relazione alla spedizione
del prodotto. Inserire il prodotto in una busta assieme ad
una descrizione dettagliata degli errori e ad una lista di tutti
i singoli componenti spediti. Inoltre abbiamo bisogno di un
indirizzo completo, di un numero di telefono per chiedere
ulteriori domande e di un indirizzo e-mail.
Garanzia e riparazione
Le richieste in garanzia verranno elaborate solo se è
presente una prova d’acquisto in originale proveniente
da un rivenditore specializzato autorizzato, nella quale
è ben visibile la data di acquisto. Se la garanzia viene
confermata, allora il prodotto verrà riparato o sostituito.
Questa decisione spetta esclusivamente a Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a pagamento,
effettueremo un preventivo che verrà inoltrato al
vostro rivenditore. La riparazione verrà effettuata dopo
l’autorizzazione da parte del vostro rivenditore. La
somma per la riparazione dovrà essere pagata al vostro
rivenditore. Le riparazioni a pagamento avranno un costo
minimo di 30 minuti di lavoro e in fattura includeranno
le spese di restituzione. Qualsiasi riparazione non
49
Page 13
IT
pagata e non richiesta entro 90 giorni verrà considerata
abbandonata e verrà gestita di conseguenza.
ATTENZIONE: Le riparazioni a pagamento sono
disponibili solo sull’elettronica e sui motori. Le
riparazioni a livello meccanico, soprattutto per
gli elicotteri e le vetture RC, sono molto costose
e devono essere effettuate autonomamente
dall’acquirente.
10/15
GARANZIA E ASSISTENZA - INFORMAZIONI PER I CONTATTI
Stato
di acquisto
Unione Europea
Horizon Hobby Telefono/Indirizzo e-mail Indirizzo
Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
Hanskampring 9
D 22885 Barsbüttel, Germany
DICHIARAZIONE DI CONFORMITÀ PER L’UNIONE EUROPEA
Dichiarazione di conformità UE:
Axial Lexus GX470 1/24th Scale 4WD
RTR (AXI-1532T1/T2/T3);
Con la presente, Horizon Hobby, LLC dichiara che il
dispositivo è conforme a quanto segue: Direttiva europea
bassa tensione (LVD) 2014/35/UE; Direttiva europea
sulla compatibilità elettromagnetica (EMC) 2014/30/
UE; Direttiva europea sulle apparecchiature radio (RED)
2014/53/UE; Direttiva RoHS 2 2011/65 / UE; Direttiva
RoHS 3 - Modifica 2011/65 / UE allegato II 2015/863.
Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo internet: https://www.
horizonhobby.com/content/support-render-compliance.
NOTA: questo prodotto contiene batterie coperte dalla
direttiva europea 2006/66 / CE, che non possono essere
smaltite con i rifiuti domestici. Attenersi alle normative
locali.
Gamma di frequenza wireless / Potenza di uscita
wireless
Trasmettitore
2410MHz-2480MHz
13.66 dBm
Produttore ufficiale dell’UE:
Horizon Hobby, LLC
2904 Research Road
Champaign, IL 61822 USA
Importatore ufficiale dell’UE:
Horizon Hobby, GmbH
Hanskampring 9
22885 Barsbüttel Germany
AVVISO RAEE:
Questo dispositivo è marcato ai sensi della
Direttiva europea 2012/19/UE riguardante i
rifiuti di apparecchiature elettriche ed
elettroniche (RAEE). Il simbolo indica che il
prodotto non va smaltito insieme ai rifiuti domestici. Il
prodotto deve essere consegnato agli appositi centri di
raccolta per consentirne il recupero e il riciclaggio.
50
Page 14
EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN //
VUES ÉCLATÉES // VISTE ESPLOSE
AXI203002
SCX24 Shock Set (assembled)
SCX24 Stoßdämpfersatz (montiert)
Ensemble d’amortisseurs SCX24 (assemblés)
SCX24 Set ammortizzatori (assemblati)
AXI31608
SCX24 Transmission (assembled)
SCX24 Getriebe (montiert)
Transmission SCX24 (assemblée)
SCX24 Trasmissione (assemblata)
AXI31611
SCX24 Driveshaft Set (short, medium, long)
SCX24 Antriebswellensatz (kurz, mittel, lang)
Ensemble d’arbre
de transmission SCX24 (court, moyen, long)
SCX24 Set albero di trasmissione
(corto, medio, lungo)
EN
5151
DYNS1217
Page 15
AXI31609
SCX24 Front Axle (assembled)
SCX24 Vorderachse (montiert)
Essieu avant SCX24 (assemblé)
SCX24 Assale anteriore (assemblato)
AXI31610
SCX24 Rear Axle (assembled)
SCX24 Hinterachse (montiert)
Essieu arrière SCX24 (assemblé)
SCX24 Assale posteriore (assemblato)
52
Page 16
AXI-1800
Suspension Links Lexus GX 470, 128.1mm
Aufhängeglieder Lexus GX 470, 128,1mm
Bras de suspension Lexus GX 470, 128,1mm
Bielle sospensioni Lexus GX 470, 128,1mm
EN
5353
Page 17
AXI31619
AXI31614
SCX24 Chassis Set
SCX24 Karosseriesatz
Ensemble de carrosserie SCX24
SCX24 Set telaio
AXI-1798
Rock-Schieber
Bas de caisse
Gradini paratelaio
AXI-1799
Stoßdämpfer-/Gehäusehalterung,
Akkufach
Montage de carrosserie/
amortisseur, support de batterie
Ammortizzatori/supporto
carrozzeria, vassoio batteria
AXI-1801
Stoßstangen/KarosserieScharniersatz
Ensemble de charnières de
carrosserie/pare-chocs
Set paraurti/cerniera carrozzeria
SPMX3502S30
SPMXSE2425RX
54
Page 18
AXI-1797
Karosserie, weiß, Lexus GX 470
Carrosserie, blanche, Lexus GX 470
Carrozzeria, bianco, Lexus GX 470
AXI-1801
Stoßstangen/Karosserie-Scharniersat, Lexus GX 470
Ensemble de charnières de carrosserie/pare-chocs, Lexus GX 470
Set paraurti/cerniera carrozzeria, Lexus GX 470
AXI-2123
Karosserieteile, Lexus GX 470
Pièces de carrosserie, blanches, Lexus GX 470
Parti carrozzeria, Lexus GX 470
EN
5555
AXI40004
AXI-1796
AXI31147
Page 19
EXPLORE
facebook.com/axialinc
instagram.com/axialadventure
twitter.com/axialrc
youtube.com/axialvideos
axialadventure.com
©2024 Horizon Hobby, LLC.
Axial, the Axial logo, SCX24, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
Nitto® and Trail Grappler® are registered trademarks of Nitto Tire U.S.A., Inc.
KMC Wheels name and logo are trademarks or registered trademarks of Wheel Pros, LLC and are used under license.
Lexus trademarks are used under license to Horizon Hobby, LLC.
All other trademarks, service marks and logos are property of their respective owners.
Created 06/24 AXI-1532T1/T2 /T3 657652
56
Loading...
