1/10th SCALE READY-TO-RUN

SCX10™ III BASE CAMP

INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI

Scan the QR code and select the Support tab from the product page for the most up-to-date manual information.

Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Registerkarte „Support“, um die aktuellsten Informationen zu Handbücher.

Scannez le code QR et sélectionnez l’onglet Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel.

Scannerizzare il codice QR e selezionare la scheda Supporto dalla pagina del prodotto per le informazioni manuali più aggiornate.

743013.2 Updated 10/24

AXI-1375

Page 2

HINWIES

Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur ﬁ nden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt.

ERKLÄRUNG DER BEGRIFFE

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberﬂächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen. HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr

von Verletzungen ergeben.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen.

Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

SICHERHEITSHINWEISE UND WARNUNGEN

Als Nutzer dieses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährdung und die anderer oder Beschädigung an anderem Eigentum ausschließt. Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einﬂ üsse. Diese Einﬂ üsse können zum vorübergehenden Verlust der Steuerfähigkeit führen, so dass es immer sinnvoll ist genügend Sicherheitsabstand in alle Richtungen um das Modell zu haben.

• Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien.

• Betreiben Sie Ihr Modell stets auf offenen Geländen, weit ab von Automobilen, Verkehr und Menschen.

• Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.

• Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell und allen dazu gehörigen Equipment.

• Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus der Reichweite von Kindern.

• Lecken Sie niemals an Teilen von Ihrem Modell oder nehmen diese in den Mund, da diese Sie ernsthaft verletzten oder töten können.

• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe

WARNUNG VOR GEFÄLSCHTEN PRODUKTEN: Sollten Sie jemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die

benötigten Ersatzteile immer bei Horizon Hobby oder einem von Horizon Hobby autorisierten Händler, um sicherzugehen, dass Sie beste Spektrum Qualität erhalten. Horizon Hobby, LLC lehnt jedwede Haftung, Garantie und Serviceleistung in Bezug auf, aber nicht ausschließlich für, Kompatibilitäts- und Leistungsansprüche von gefälschten Produkten oder Produkten, die angeben mit Spektrum kompatibel zu sein, ab.

Instrumente verwenden.

• Seien Sie bei dem Bau vorsichtig, da einige Teile scharfe Kanten haben könnten.

• Fassen Sie bitte unmittelbar nach dem Betrieb nicht den Motor, Regler oder Akku an, da diese Teile sich sehr erwärmen können und Sie sich bei dem berühren ernsthaft verbrennen können.

• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich ernsthaft dabei verletzen können.

• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im Fahrzeug einschalten.

• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie die Funktionen überprüfen.

Page 3

INHALTSVERZEICHNIS

Sicherheitshinweise und warnungen ........................................................ 14

Wassergeschütztes Fahrzeug mit wasserdichter Elektronik ................. 15

Packungsinhalt ...............................................................................................16

Erforderliches Zubehör ................................................................................. 16

Empfohlene Werkzeuge ................................................................................ 16

Erste-Schritte-Checkliste ............................................................................. 17

Fahrzeugteile .................................................................................................. 17

Laden des Fahrzeug-Akkus .......................................................................... 18

Einsetzen der Senderbattereien ..................................................................18

Funktionen des Senders ............................................................................... 18

SPMSR515 Empfänger mit Dual-Protokoll ................................................. 19

Anpassen des Akkufachs des Fahrzeugs .................................................. 19

Den Fahrzeug-Akku einsetzen ..................................................................... 20

Binden ..............................................................................................................20

Reichweitentest für das Funksystem durc ................................................ 21

Fahrzeugwartung ........................................................................................... 21

Firma Geschwindigkeitsregler 40A ............................................................. 22

Übertragungsverhältnis ................................................................................ 22

Problemlösung................................................................................................23

Eingeschränkte Garantie .............................................................................. 24

Garantie und Service Kontaktinformationen .............................................24

Konformitätshinweise für die Europäische Union ....................................25

Explosionszeichnungen .......................................................................... 50–55

Teilelisten ..................................................................................................56–57

Electronik.........................................................................................................58

WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK

Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gra, Schnee oder sogar Regen ermöglichen.

Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. Die verschiedenen elektronischen Komponenten wie der elektronische Fahrtregler (ESC), die Servos und Empfänger sind wasserdicht, die meisten mechanischen Komponenten sind nur wasserbeständig und sollten daher nicht untergetaucht werden.

Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach Fahrten in nasser Umgebung beschrieben durchführen. Sollten Sie diese zusätzliche Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben.

ACHTUNG: Mangelnde Auf merksamkeit bei dem Gebrauch

dieses Produktes in Verbindung mit den folgenden Sicherheitshinweisen könnte zu Fehlfunktionen und zum Verlust der Garantie führen.

ALLGEMEINE SICHERHEITSHINWEISE

• Bitte lesen Sie sich die Wartungsanleitung nach Fahrten in nasser Umgebung sorgfältig durch und stellen sicher, dass Sie alle Werkzeuge für eine Wartung des Fahrzeuges haben.

• Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus. Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in feuchten Umgebungen einsetzen.

• Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder kontaktieren Sie den Hersteller.

• Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.

• Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässern kommen kann. Salzwasser ist sehr leitend und stark korrosionsfördernd, sein Sie daher sehr achtsam.

• Schon geringer Wasserkontakt kann den Motor beschädigen wenn er nicht für den Betrieb in Wasser ausgelegt ist. Sollte der Motor nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor entfernt ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird dieses den Motor sehr schnell beschädigen.

• Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da dieses den Motor stark beansprucht. Verändern Sie die Untersetzung zu einem kleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das Drehmoment (und verlängert die Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pfützen oder anderen Bedingungen, die die Last des Motors für einen längeren Zeitraum erhöhen.

WARTUNGSANLEITUNG NACH FAHRTEN IN NASSER UMGEBUNG

• Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist.

ACHTUNG: Halten Sie immer die Hände, Finger, Werkzeuge und andere lose oder hängende Objekte weg von drehenden

Teilen wenn Sie diese Technik des Trocknens praktizieren.

• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie damit das Wasser aus dem Motorgehäuse.

• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spülen Sie vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager oder den Antrieb direkt zu spülen.

HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug zu reinigen.

• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftﬂasche und entfernen so das Wasser aus den Spalten und Ecken.

• Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverdrängendem Leichtöl oder Schmiermittel ein. Sprühen Sie nicht den Motor ein.

• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.

• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und schmieren) von folgenden Komponenten:

- Vorder- und Hinterachse, Aufnahme und Lager.

- Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale.

- Motor: reinigen Sie den Motor mit einen Aerosol Reiniger und ölen Sie dann die Lager mit leichtem Motoröl.

Page 4

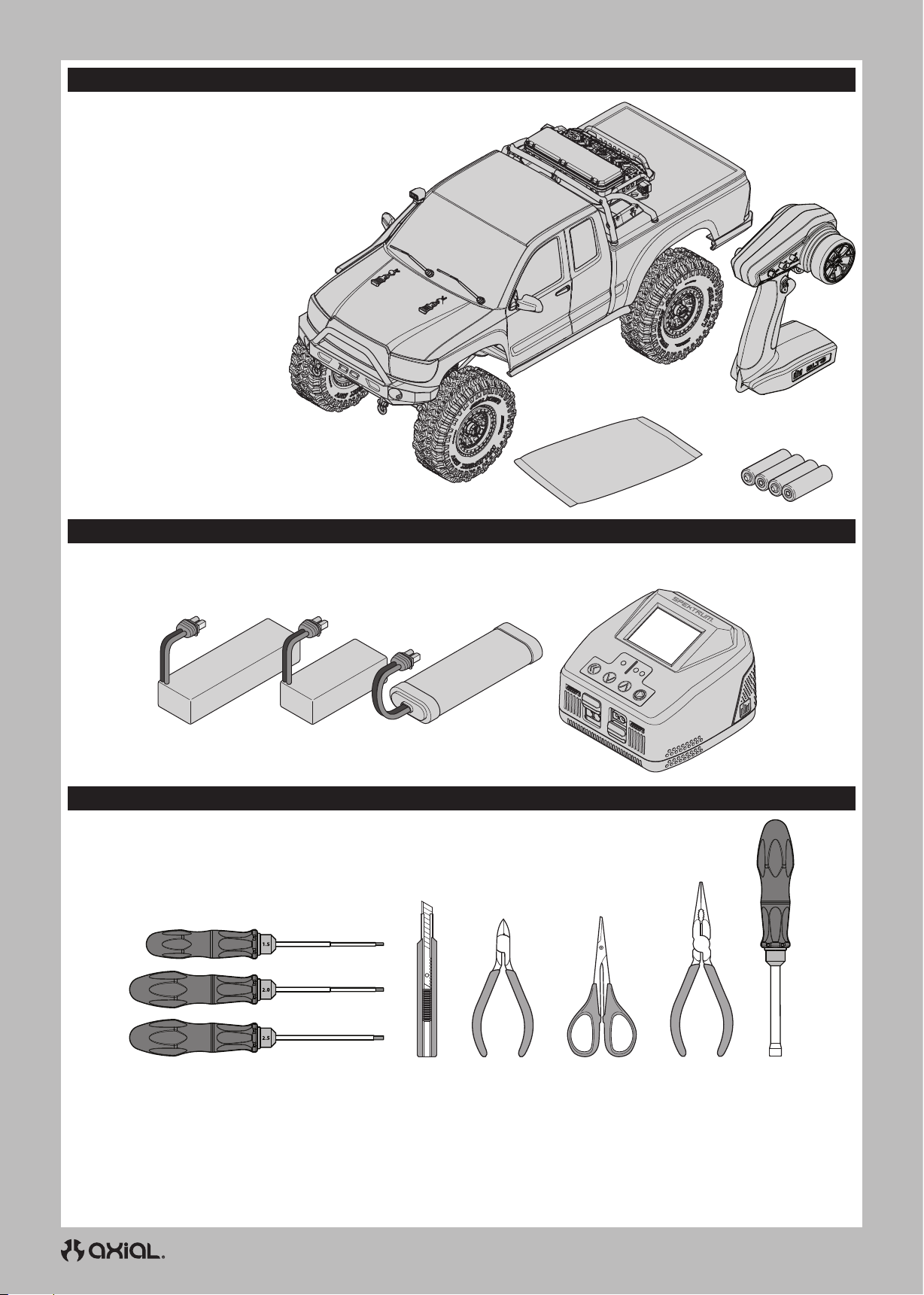

PACKUNGSINHALT

• Spektrum SLT3 3 Kanal 2,4-GHz-Sender (SPMRSLT320)

- (4) AA-Alkali-Batterien

• Axial SCX10 III Base Camp™ Maßstab 1:10 4X4 RTR

- Axial Slickrock 35T 540 Bürstenmotor (AXI-1376)

- Spektrum™ SR515 DSMR Sport-Empfänger mit 5 Kanälen (SPMSR515)

- Spektrum™ S664 Standard Wasserdichtes Metallgetriebe Servo 25T (SPMS664)

- Spektrum™ Firma™ 40A Bürstenloser, wasserdichter Geschwindigkeitsregler, 2S-3S: IC3 (SPMXSE1040)

ERFORDERLICHES ZUBEHÖR

• 2-3S LiPo-Akku mit EC3- oder IC3-Anschluss

EMPFOHLENE WERKZEUGE

• Teilebeutel

• Akkuladegerät kompatibel mit dem gewählten Fahrzeugakku

• (4) AA-AlkaliBatterien

• Sechskantschlüssel (1,5, 2,0, 2,5mm)

• Hobbymesser

• Seitenschneider

• Gebogene Schere

• Langnasenzange

• 7 mm Sechskant

Page 5

ERSTE-SCHRITTE-CHECKLISTE

Lesen Sie das Handbuch Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut Alle Schrauben, insbesondere die Feststellschrauben der

Antriebswelle, werksseitig auf festen Sitz prüfen Laden des Fahrzeug-Akkus Die 4 AA-Batterien in den Sender einsetzen Den Sender einschalten

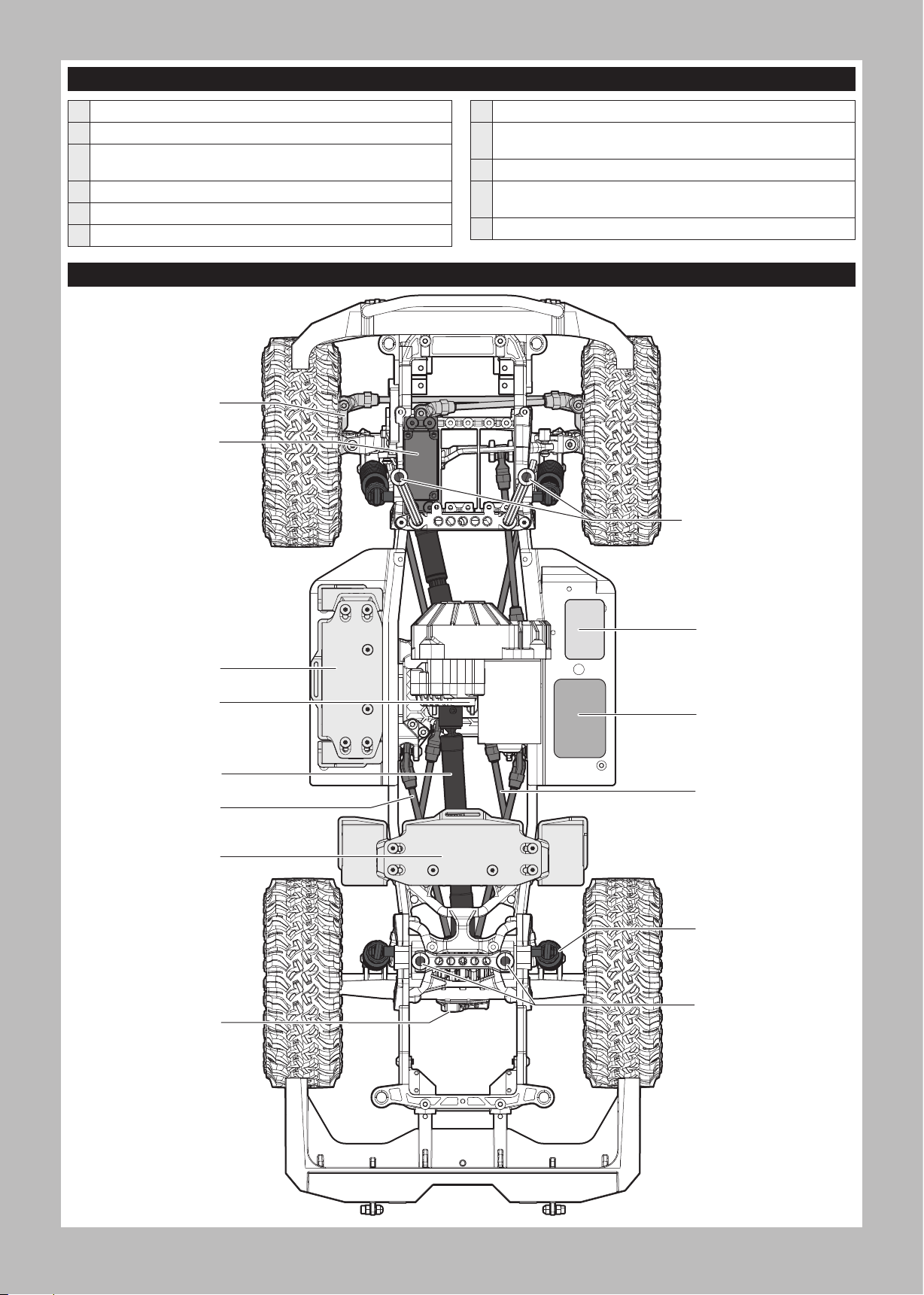

FAHRZEUGTEILE

Lenkrolle

Servolenkung

Die Akkus in das Fahrzeug einsetzen Überprüfen der ordnungsgemäßen Funktion der Gaszufuhr und

der Lenkung Reichweitentest für das Funksystem durchführen Fahren Sie das Fahrzeug, fordern Sie sich selbst heraus und

genießen Sie es! Notwendige Wartungsmaßnahmen am Fahrzeug vornehmen

Karosseriehalterung vorne

„Shorty“-Akkufach

Getriebe

Antriebswelle

Obere viergliedrige Stange

Standard-Akkufach

Differentialsperre

(Innenachsgehäuse

Empfänger

Geschwindigkeitsregler (ESC)

Untere viergliedrige Stange

Stoßdämpfer

Karosseriehalterung hinten

Page 6

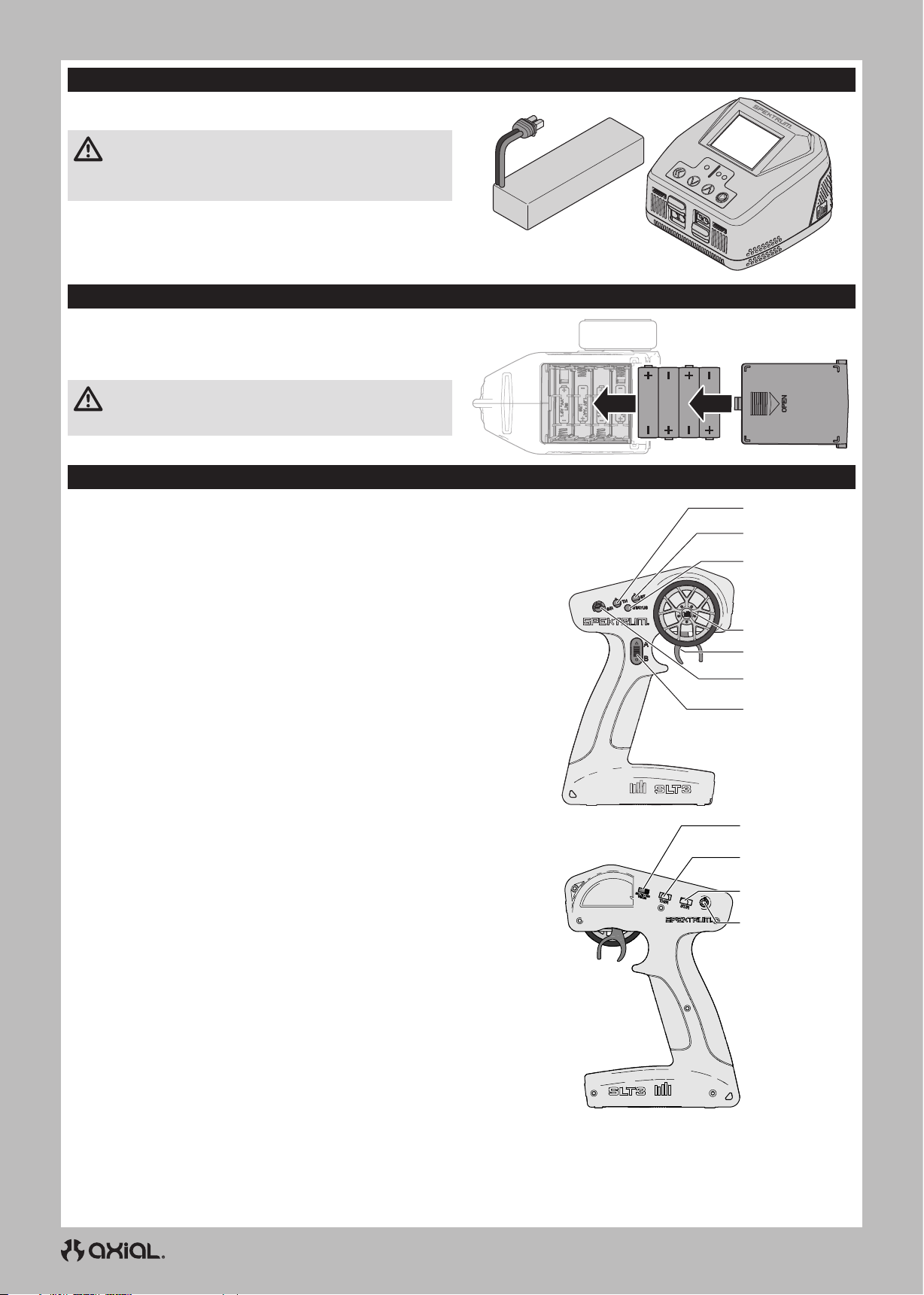

LADEN DES FAHRZEUG-AKKUS

Befolgen Sie die Anweisungen des Herstellers Ihres Ladegeräts, um den Fahrzeug-Akku ordnungsgemäß zu laden.

ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden

des gewählten Akkutyps ausgelegt sind. Die Verwendung eines falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu führen, dass der Akku brennt oder explodiert.

EINSETZEN DER SENDERBATTEREIEN

Für diesen Sender werden 4 AA-Akkus benötigt.

1. Die Akku-Abdeckung vom Sender entfernen.

2. Die Akkus entsprechend der Abbildung einsetzen.

3. Die Akku-Abdeckung wieder montieren. ACHTUNG: Entfernen Sie niemals Batterien aus dem Sender,

während das Modell eingeschaltet ist. Ein Verlust der Kontrolle

über das Modell, Schäden oder Verletzungen können auftreten.

FUNKTIONEN DES SENDERS

SPEZIFIKATIONEN

Netzteil: 4 AA-Akkus Betriebsfrequenz: 2,4GHz Senderleistung: <100mW Steuerprotokoll: SLT Steuerung: Proportionalsteuerung und Gas/Bremse mit

Trimmungsknöpfen, dritter Kanal mit 3-Positionen-Schalter Zusatzfunktionen: Gasbegrenzer mit 3Positionen, Steuerratenknopf

zum spontanen Ändern des Steuerverfahrwegs, programmierbarer Servo-Verfahrweg für Steuerung und Gas/Bremse

A. Gastrimmung

Zur Anpassung des Gasnullpunktes

B. Steuertrimmung

Zur Anpassung des Steuermittelpunkts. Normalerweise wird die Steuertrimmung solange eingestellt, bis das Fahrzeug gerade in der Spur läuft.

C. LEDs

• Durchgängig rot: Zeigt an, dass die Stromversorgung eingeschaltet ist und eine angemessene Akku-Leistung vorliegt

• Rot blinkend: Zeigt an, dass die Akku-Spannung kritisch niedrig ist. Akkus ersetzen

D. Steuerrad E. Gas/Bremse F. Steuerrate

Knopf für die spontane Wegverstellung auf der Steuerung

G. Kanal3

3-Positionen-Schalter, mittlere Position ist Neutral Zum Programmieren nach oben für SchalterA drücken und für

SchalterB nach unten

H. Begrenzung Gaszufuhr

Begrenzt die Gaszufuhr auf 50/75/100% 50oder 75% für Fahrer mit weniger Erfahrung wählen oder wenn

das Fahrzeug in einem kleinen Gebiet gefahren wird.

I. Gas (TH) Umkehren der Servolaufrichtung

Den Schalter bewegen, um den Gaskanal umzukehren

J. Steuerung (ST) Umkehren der Servolaufrichtung

Den Schalter bewegen, um den Steuerkanal umzukehren

K. Ein-/Ausschalter

Page 7

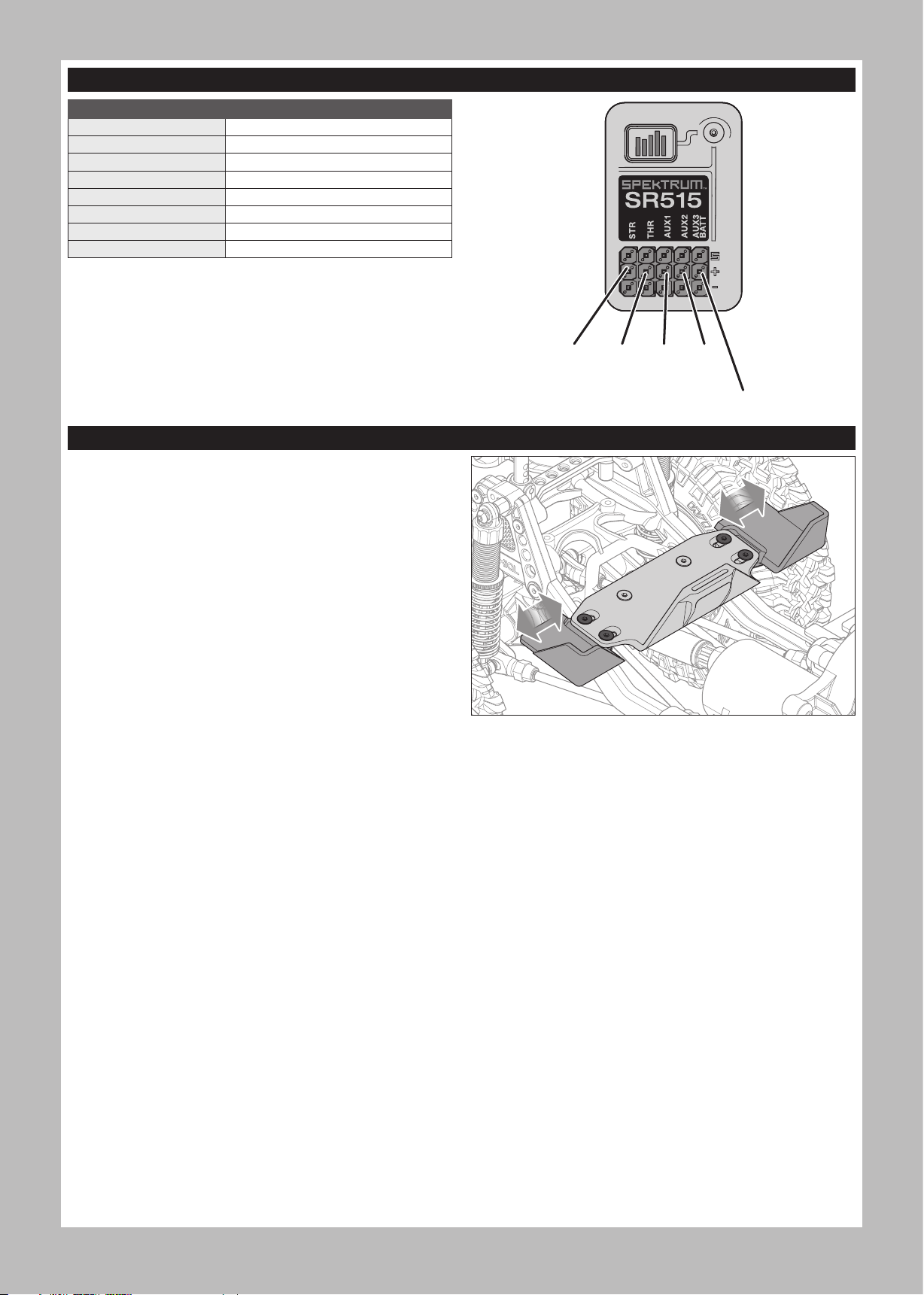

SPMSR515 EMPFÄNGER MIT DUAL-PROTOKOLL

SPEZIFIKATIONEN

Ty p Dual-Protokoll und 5Kanälen (SLT/DSMR) Abmessungen (L × W × H) Antennenlänge 120mm Kanäle 5 Gewicht 6g Band 2.4GHz Spannungsbereich 3,5–9,6V Bindungstyp Bindungsschalter

*WICHTIG: AUX 3 auf SR515 teilt sich den Servo-Anschluss mit dem Akku. Am AUX-3-Anschluss ist ein Y-Kabel (SPMA3008) erforderlich, um alle 5 Kanäle mit einem Empfänger-Akku zu verwenden.

32,5 x 21,5 x 12,4mm

ANPASSEN DES AKKUFACHS DES FAHRZEUGS

Die Akkufächer können zur Aufnahme einer großen Bandbreite an Akkugrößen angepasst werden. Das hintere Akkufach wird in der Abbildung dargestellt. Das seitliche Akkufach kann in gleicher Weise angepasst werden.

Zum Anpassen des Akkufachs:

1. Die vier in der Abbildung dargestellten Flachkopfschrauben lösen.

2. Die Enden des Akkufachs hinein oder herausschieben, damit der gewünschte Akku passt.

3. Die vier Flachkopfschrauben festziehen. Die Schrauben nicht zu fest anziehen.

STR THR AUX 1 AUX 2

AUX 3/ AKKU*

Page 8

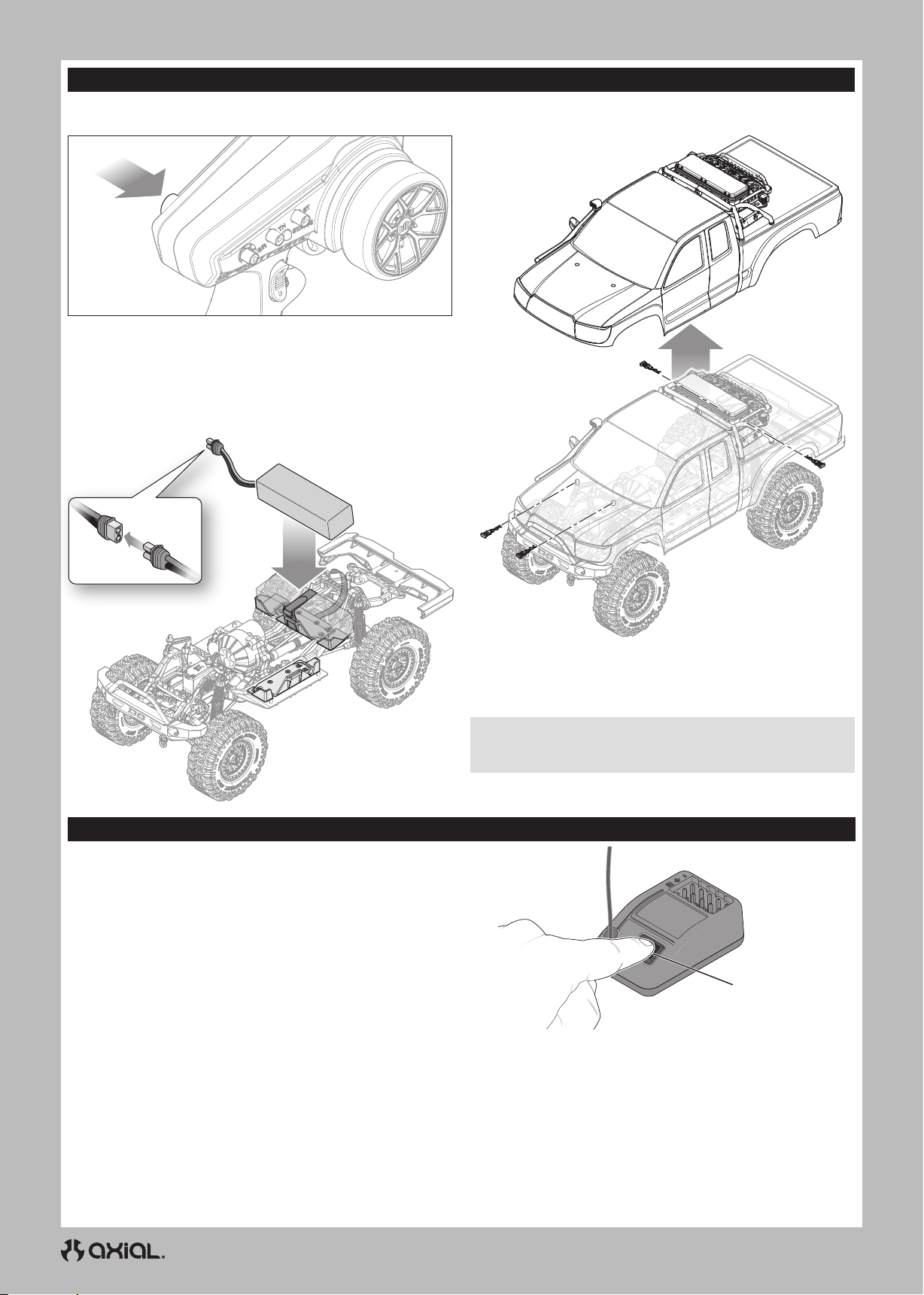

DEN FAHRZEUG-AKKU EINSETZEN

Die nachfolgenden Schritte zeigen die Montage eines Akkus in Standardgröße im hinteren Akkufach des Fahrzeugs. Soll ein „Shorty“-artiger Akku verwendet werden, diesen im seitlichen Akkufach montieren.

Schalter An / Aus

1. Den Sender einschalten.

2. Die vier Gehäuseklemmen vom Gehäuse entfernen.

3. Das Gehäuse aus der Karosserie heben.

4. Den Akku im Akkufach einsetzen. Die Länge des Akkufachs kann entsprechend der Beschreibung im vorherigen Kapitel für das Einpassen des Akkus angepasst werden.

BINDEN

Das Binden ist der Vorgang, durch den der Empfänger darauf programmiert wird, den GUID-Code (Globally Unique Identiﬁer) eines einzelnen Senders zu erkennen.

1. Den Empfänger einschalten.

2. Drücken Sie den Bindungsschalter dreimal schnell (innerhalb von 1,5 Sekunden nach dem ersten Drücken). Die LED blinkt mit Unterbrechung.

3. Die Trimmungen und Steuerpositionen auf den gewünschten Failsafe-Einstellungen einrichten und den SLT3-Sender einschalten.

4. Wenn die LED des SLT3-Senders und die LED des Empfängers dauerhaft leuchten, ist die Bindung abgeschlossen.

Ein erneutes Binden muss erfolgen, wenn:

• Andere Failsafe-Positionen gewünscht werden, z. B. wenn Gas oder Steuerung geändert wurden.

• Der Empfänger an einen anderen Sender gebunden wird.

5. Den Akku mit den Klettbändern am Akkufach sichern.

6. Den Akku an den Geschwindigkeitsregler anschließen.

7. Das Gehäuse und die vier Gehäuseklemmen wieder an der Karosserie montieren.

HINWEIS: Bevor der Sender ausgeschaltet wird, den Akku immer vom Geschwindigkeitsregler trennen. Ein Schaden an der Fahrzeugsteuerung kann die Folge sein.

Bindungsschalter

Page 9

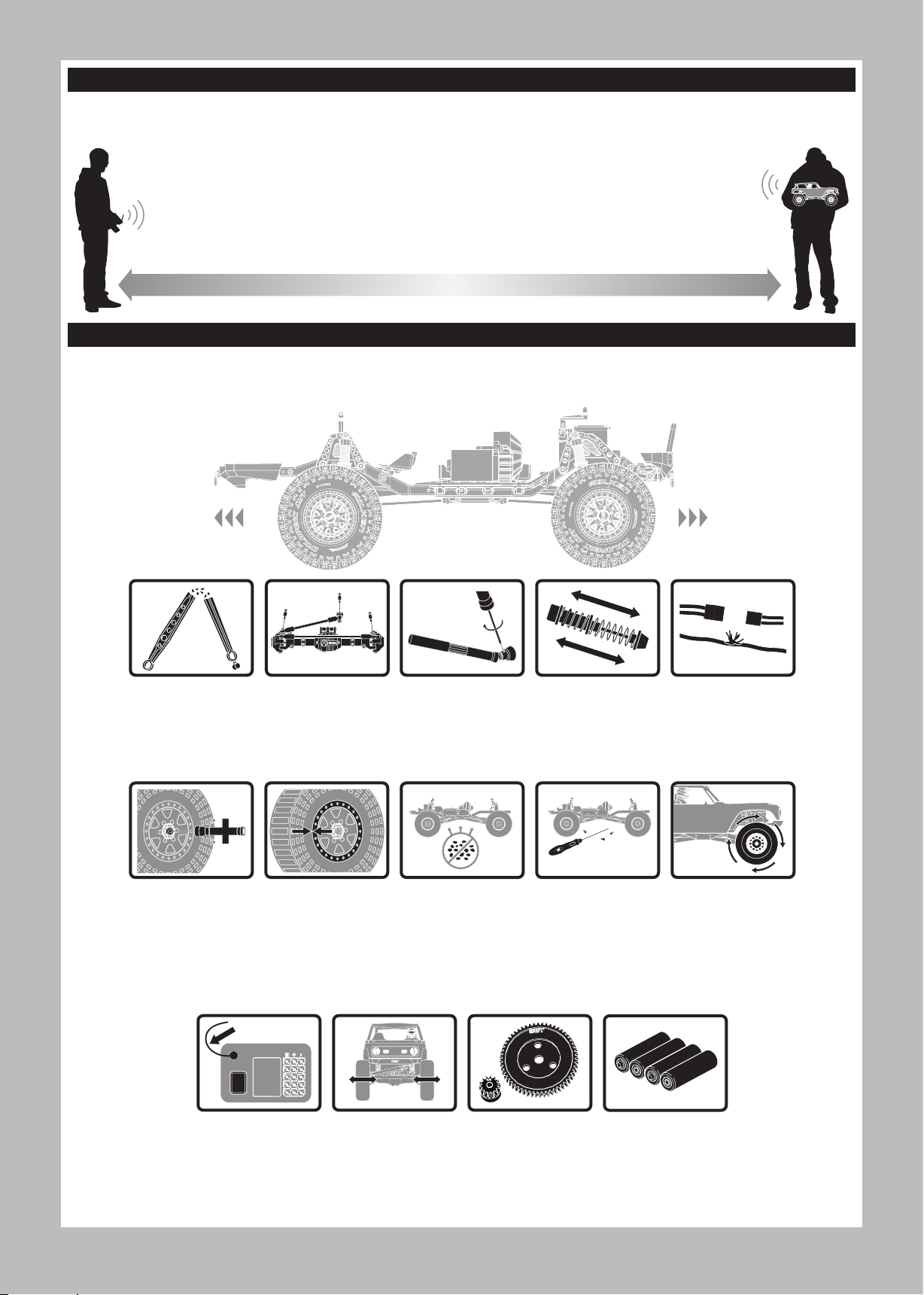

REICHWEITENTEST FÜR DAS FUNKSYSTEM DURC

Das Funksystem sollte vor dem Betrieb des Fahrzeugs überprüft werden, um einen ordnungsgemäßen Betrieb und eine ausreichende Reichweite zu gewährleisten.

1. Den Sender einschalten.

2. Den Akku an das Fahrzeug anschließen.

3. Bitten Sie jemanden das Fahrzeug zu halten, damit Sie Hände und lose Kleidung von beweglichen Teilen fernhalten können.

4. Bewegen Sie sich so weit vom Fahrzeug weg, bis Sie den maximal geplanten Betriebsabstand zum Fahrzeug erreicht haben.

5. Drehen Sie das Steuerrad von einer Seite zur anderen und betätigen Sie die Gaszufuhr, sowohl vorwärts als auch rückwärts, und achten Sie darauf, ob Sie irgendein unregelmäßiges Verhalten bemerken.

6. Wenn ein unregelmäßiges Verhalten auftritt, dürfen Sie das Fahrzeug NICHT zum Einsatz bringen. Wenden Sie sich in diesem Fall an den Kundendienst.

FAHRZEUGWARTUNG

Genau wie bei einem richtigen Auto oder LKW muss Ihr RC-Fahrzeug regelmäßig gewartet werden, um eine hohe Leistungsfähigkeit zu gewährleisten. Vorbeugende Wartung hilft auch, unnötige Ausfälle zu vermeiden, die zu kostspieligen Reparaturen führen können. Nachfolgend ﬁnden Sie einige Vorschläge zur ordnungsgemäßen Wartung Ihres Fahrzeugs.

Ersetzen Sie alle

erkennbaren

gebogenen oder

gebrochenen Teile

Die Radmuttern auf

festen Sitz prüfen

Überprüfen Sie

den Verschleiß der

Kugelgelenke an den

Lenkgliedern und

Aufhängungen (ggf.

austauschen)

Sicherstellen, dass

die Radﬂanschen

noch fest über den

gesamten Umfang der

Felge verbunden sind

Die Einstellung

der Schrauben für

die Antriebswelle

prüfen und ggf.

Gewindesicherung

anbringen

Die Karosserie frei

von Schmutz und

Ablagerungen halten

Die Stoßdämpfer

auf reibungslosen,

gedämpften Betrieb

prüfen

Die Karosserie auf

lose Schrauben

überprüfen,

insbesondere die

Schrauben für

Achsschenkel,

C-Naben und

Achsausgänge

Überprüfen, ob lose

Verbindungen oder

ausgefranste Kabel

vorhanden sind

Überprüfen des

Antriebsstrangs auf

einen reibungslosen,

bindungsfreien Betrieb

Die Empfängerantenne

auf Beschädigungen

prüfen

Die Lenkfunktion auf

eine mögliche Bindung

überprüfen

Überprüfen des

Stirnrads und der

Ritzelräder auf

Beschädigungen

Die Sender-Akkus

ersetzen, wenn der Sender dies, wie im Abschnitt

Senderfunktionen

beschrieben, anzeigt

Page 10

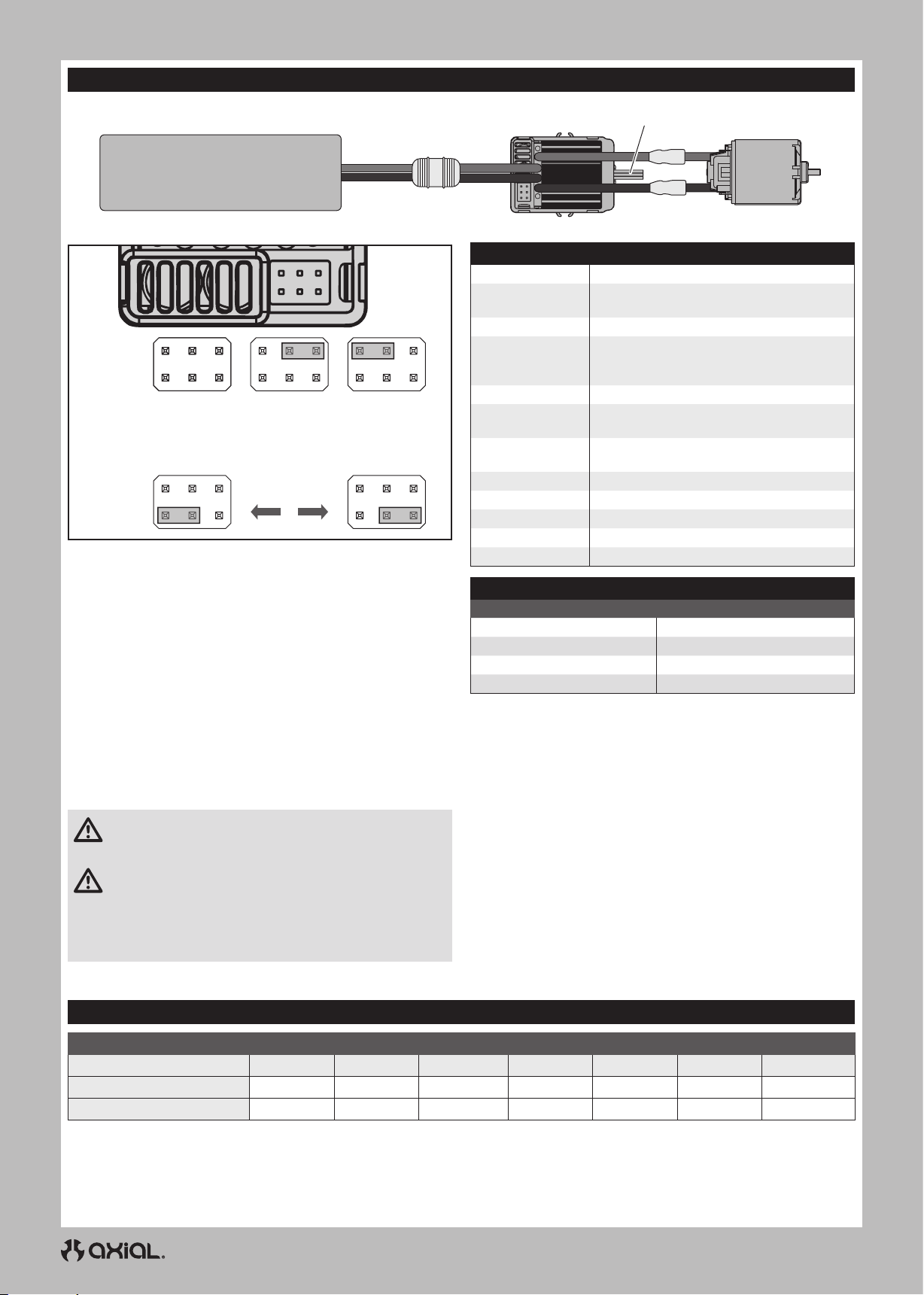

FIRMA GESCHWINDIGKEITSREGLER 40A

Akku

rot

schwarz

Mode

Vorwärts/Bremse/

Rückwärts (F/B/R)

Li-Po

(Voreinstellung)

Akku

(BATT)

KONFIGURATION

Die Gaszufuhrkalibrierung ist nicht direkt nach dem Auspacken erforderlich. Um allerdings den Gaszufuhrbereich verschiedener Sender einzustellen, ist die Kalibrierung des Geschwindigkeitsregler notwendig:

• Bei der Befestigung des Geschwindigkeitsreglers darauf achten, dass Sie sich in einer gut belüfteten und vibrations- und stoßfreien Umgebung beﬁnden.

• Die Motorkabel des Geschwindigkeitsreglers an den Motor rot-rot und schwarz-schwarz anschließen.

• Den Geschwindigkeitsregler mit dem Gaskanal des Empfängers verbinden.

• Bevor der Akku in den Geschwindigkeitsregler eingesteckt wird, sicherstellen, dass der Sender eingeschaltet ist und die Gastrimmung auf Null steht.

• Den Akku an den Geschwindigkeitsregler anschließen. Das Fahrzeug wird eingeschaltet, wenn der Akku angeschlossen ist.

ACHTUNG: Alle Körperteile und lose Kleidung von beweglichen Teilen fernhalten, wenn der Akku mit dem

Geschwindigkeitsregler verbunden ist.

ACHTUNG: Den Geschwindigkeitsregler immer nur an eine

geeignete Stromquelle mit der richtigen Spannung und Polarität anschließen. Falsche Spannungen oder umgekehrte Polarität führen zu Schäden am Geschwindigkeitsregler. Schäden am Geschwindigkeitsregler, die durch unsachgemäße Spannung oder Polarität verursacht werden, fallen nicht unter die Garantie.

• Mit dem Sender die Vorwärts- und Rückwärtssteuerung testen.

50%

Schleppbremse

100% Schleppbremse (Voreinstellung)

Ni-MH

Zum Empfänger-

Regler

Typ Bürstenmotor

Dauerstrom/

Spitzenstrom

Widerstand 0,002Ohm

Funktion

Fahrzeugtyp 1/10 On-Road und Off-Road; 1/10 Rock Crawler

Betrieb

Akkutyp/

Eingangsspannung

Motortyp 2S Li-Po bis zu 12T; 3S Li-Po bis zu 18T

BEC-Ausgang 6V/3A

Abmessungen 46,5mm x 34mm x 28,5mm

Gewicht 70g

Akku-Anschluss IC3-Anschluss

BETRIEB TÖNE

Ni-MH/Ni-CD-Akku 1 kurzer Piepton

2S Li-Po-Akku 2 kurze Pieptöne 3S Li-Po-Akku 3 kurze Pieptöne

Geschwindigkeitsregler bereit 1 langer Piepton

UM DEN GESCHWINDIGKEITSREGLER ZU KALIBRIEREN:

• Den Sender einschalten und die Gaszufuhr auf Neutralposition stellen.

• Den Akku an den Geschwindigkeitsregler anschließen und 3 Sekunden warten, bis der Geschwindigkeitsregler einen Selbsttest und eine automatische Gaszufuhrkalibrierung eingeleitet hat.

• Der Geschwindigkeitsregler ist betriebsbereit, wenn ein langer Signalton vom Motor ausgegeben wird.

• Den Akku immer abklemmen, wenn das Fahrzeug nicht in Gebrauch ist.

WICHTIG: Die LiPo-Abschaltung ist werksseitig auf „EIN“ eingestellt.

Gaskanal

SPEZIFIKATIONEN

40A/180A

Vorwärts/Bremse/Rückwärts, Vorwärts/ Bremse, Vorwärts/Rückwärts (Crawler-Modus)

Proportional vorwärts, proportional rückwärts mit Bremsverzögerung, Crawler-Modus

2–3 Zellen-Li-Po/Li-Fe; 5–9 Zellen Ni-MH/Ni-Cd

TONANZEIGE

Elektromotor

ÜBERTRAGUNGSVERHÄLTNIS

TABELLE DER STIRNRAD-/ZAHNRADÜBERSETZUNG – LCX-GETRIEBE

12 13 14 (Standard) 15 16 17 18

Portalachsen (Standard) 55,1 50,9 47,2 44,1 41,3 38,9 36,7

Standardachsen (optional) 30,5 28,1 26,1 24,4 22,9 21,5 20,3

Page 11

PROBLEMLÖSUNG

PROBLEM MÖGLICHE URSACHE LÖSUNG

Das System verbindet sich nicht

Der Empfänger schaltet sich in Failsafe, obwohl er sich in geringer Entfernung zum Sender beﬁndet

Der Empfänger reagiert während des Betriebs nicht mehr

Fahrzeug bewegt sich nicht

Schaden an/Verlust der Fahrzeugsteuerung

Steuer- und/oder Gaszufuhrfunktion ist vertauscht

Geschwindigkeitsregler EIN – Keine Motorfunktion, hörbare Töne oder LED

Motor – Stoppt und LED blinkt

Motor – Beschleunigt ungleichmäßig

Motor – Reagiert nicht kontinuierlich auf Gas

Motor – Wird langsamer, stoppt aber nicht–

Servolenkung – Funktioniert; Motor nicht in Betrieb

Steuerung/Motor – Funktioniert nicht

Fahrzeug – Funktioniert nicht auf voller Geschwindigkeit

Der Sender und der Empfänger sind zu nah aneinander Sie sind in der Nähe von Metallobjekten In einen Bereich mit weniger Metall gehen Der Empfänger ist an einen anderen Modellspeicher gebunden Der Sender wurde in den Bindungsmodus versetzt und ist nicht länger mit dem Empfänger gebunden

Auf Schäden an der Empfängerantenne prüfen

Niedrige Empfänger-Akkuspannung. Ist die Akku-Spannung niedrig, kann sie kurzzeitig unter 3,5V fallen und so einen Spannungsabfall im Empfänger verursachen, sich dann erneut verbinden Lose oder beschädigte Kabel oder Stecker zwischen Akku und Empfänger

Die Akkus sind nicht richtig in den Sender eingesetzt

Schwacher oder kein Akku im Fahrzeug Einsetzen eines neu aufgeladenen Fahrzeug-Akkus Beschädigter Motor Motor ersetzen Ausgefranste oder gebrochene Kabel Jedes beschädigte Kabel ersetzen Geschwindigkeitsregler wird durch

Hitzeschutzschaltung abgeschaltet Unsachgemäße Positionierung der

Antenne Schwacher oder kein Akku im Sender

oder Fahrzeug Neutral- oder Trimmposition ist falsch Steuertrimmung ausrichten Empfänger und/oder Akku nicht richtig

angeschlossen Der Servo-Verfahrweg ist umgekehrt am

Sender Motorkabel sind nicht ordnungsgemäß

verbunden Akku-/Verbindungsproblem Akku auﬂaden/ersetzen. Alle Verbindungen sichern

Beschädigter Geschwindigkeitsregler/ Schalter Beschädigter Motor Reparieren/ersetzen Verpolungsschutz

Überhitzungsschutz

Akku-Problem Beschädigte Kabel reparieren/Akkus ersetzen Falsche Getriebeübersetzung Getriebe anpassen/ersetzen Verschlissener oder beschädigter Motor Motor reparieren/ersetzen Geschwindigkeitsregler/Motor beschädigt

Falsche Kalibrierung von Sender/ Geschwindigkeitsregler

Beschädigter Motor

Falsche Kalibrierung von Sender/ Geschwindigkeitsregler

Niedrige Akkuspannung Auﬂaden/ersetzen Falscher Modellspeicher auf Sender ausgewählt

Empfänger nicht am Sender gebunden Akku-Problem Auﬂaden/ersetzen Falsche Kalibrierung von Sender/

Geschwindigkeitsregler

Den Sender 2,44 bis 3,66m vom Empfänger entfernt verschieben

Sicherstellen, dass der korrekte Modellspeicher im Sender aktiv ist

Den Sender und Empfänger erneut binden und dann erneut kalibrieren

Sicherstellen, dass die Empfängerantenne geschützt und so hoch wie praktikabel positioniert ist Empfänger ersetzen oder den Horizon-Kundendienst kontaktieren

Den Akku von Empfänger oder Fahrzeug auﬂaden. Die Spektrum-Empfänger erfordern für den Betrieb mindestens 3,5V

Die Kabel und Verbindungen zwischen Akku und Empfänger überprüfen. Kabel und/oder Stecker reparieren oder ersetzen

Sicherstellen, dass die Sender-Akkus richtig eingesetzt sind

Den Geschwindigkeitsregler vollständig abkühlen lassen

Sicherstellen, dass die Senderantenne nicht blockiert ist und die Empfängerantenne richtig positioniert ist

Einsetzen eines neu aufgeladenen Fahrzeug- oder SenderAkkus

Alle Empfänger- und Akku-Verbindungen überprüfen

Den Servoumkehrschalter des Senders in die richtige Position bringen

Überprüfen aller Motorkabel auf korrekte Polarität und sichere Verbindung

Geschwindigkeitsregler-Schalter/Geschwindigkeitsregler reparieren/ersetzen

Wenn die Geschwindigkeitsregler-LED blinkt, Akku laden/ersetzen Wenn die grüne LED blinkt, den Geschwindigkeitsregler/ Motor abkühlen lassen, Konﬁguration oder Übersetzung ändern, damit Überhitzung vermieden wird

Verkabelung oder Motor/Geschwindigkeitsregler reparieren/ersetzen Gasweg/andere Gaseinstellungen auf Sender/ Geschwindigkeitsregler anpassen. Kalibrierungsverfahren des Geschwindigkeitsreglers wiederholen Motor unabhängig vom Fahrzeugsystem testen, bei Bedarf Motor reparieren/ersetzen Gasweg/andere Gaseinstellungen auf Sender/ Geschwindigkeitsregler anpassen. Kalibrierungsverfahren des Geschwindigkeitsreglers wiederholen

Korrekte Modelleinstellungen auf dem Sender wählen, siehe Sender- und/oder Empfänger-Handbuch Sender am Empfänger binden, siehe Sender- und/oder Empfänger-Handbuch

Gasweg/andere Gaseinstellungen auf Sender/ Geschwindigkeitsregler anpassen. Kalibrierungsverfahren des Geschwindigkeitsreglers wiederholen

Page 12

EINGESCHRÄNKTE GARANTIE

Warnung

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann

nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des

Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.

von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven

Ansprüche des Käufers, wenn ein Defekt festgestellt wird. Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpﬂichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst vorgenommen werden.

10/15

GARANTIE UND SERVICE KONTAKTINFORMATIONEN

LAND DES

KAUF

Europäische Union

Horizon Technischer Service [email protected] Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

HORIZON HOBBY TELEFON/E-MAIL ADRESSE ADRESSE

Hanskampring 9 D 22885 Barsbüttel, Germany

Page 13

KONFORMITÄTSHINWEISE FÜR DIE EUROPÄISCHE UNION

EU KONFORMITÄTSERKLÄRUNG Axial SCX10 III Base Camp 4X4 Crawler RTR (AXI-1375)

Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den folgenden Richtlinien entspricht: EU-Richtlinie über Funkanlagen 2014/53/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Änderung 2011/65 / EU-Anhang II 2015/863.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://www.horizonhobby.com/content/ support-render-compliance.

HINWEIS: Dieses Produkt enthält Batterien, die unter die europäische Richtlinie 2006/66 / EG fallen und nicht mit dem Hausmüll entsorgt werden können. Bitte beachten Sie die örtlichen Vorschriften.

Drahtloser Frequenzbereich / Drahtlose Ausgangsleistung

Sender

2403.0 - 2480.0 MHz

16.3 dBm

Empfänger

2404-2476 MHz

-1.33dBm

Ofﬁzieller EU-Hersteller:

Horizon Hobby, LLC 2904 Research Road Champaign, IL 61822 USA

Ofﬁzieller EU-Importeur:

Horizon Hobby, GmbH Hanskampring 9 22885 Barsbüttel Germany

WEEE-HINWEIS:

Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses Symbol weist darauf hin, dass dieses Produkt kein normaler Haushaltsabfall ist, sondern in einer entsprechenden Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Page 14

AXI-1375

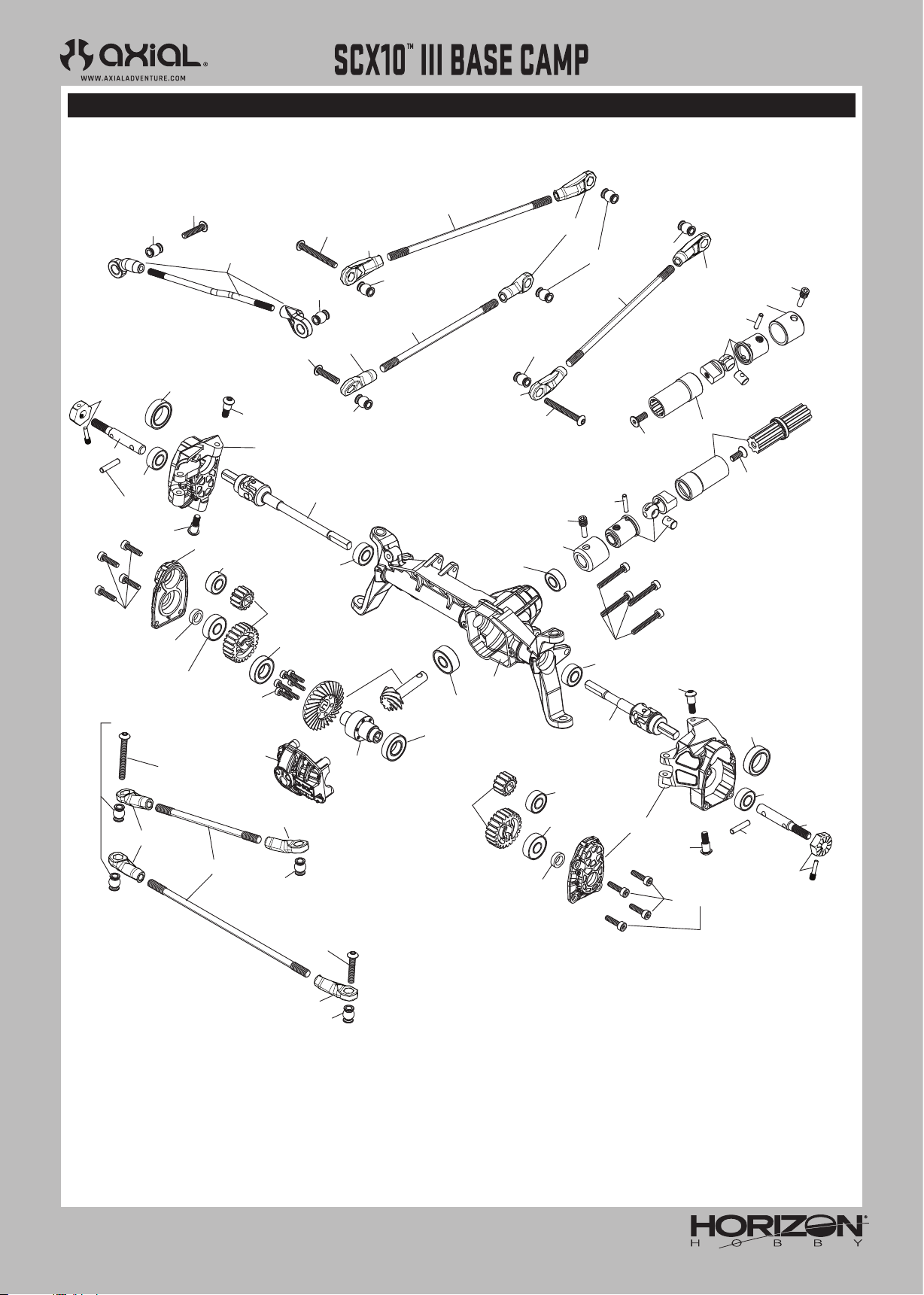

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

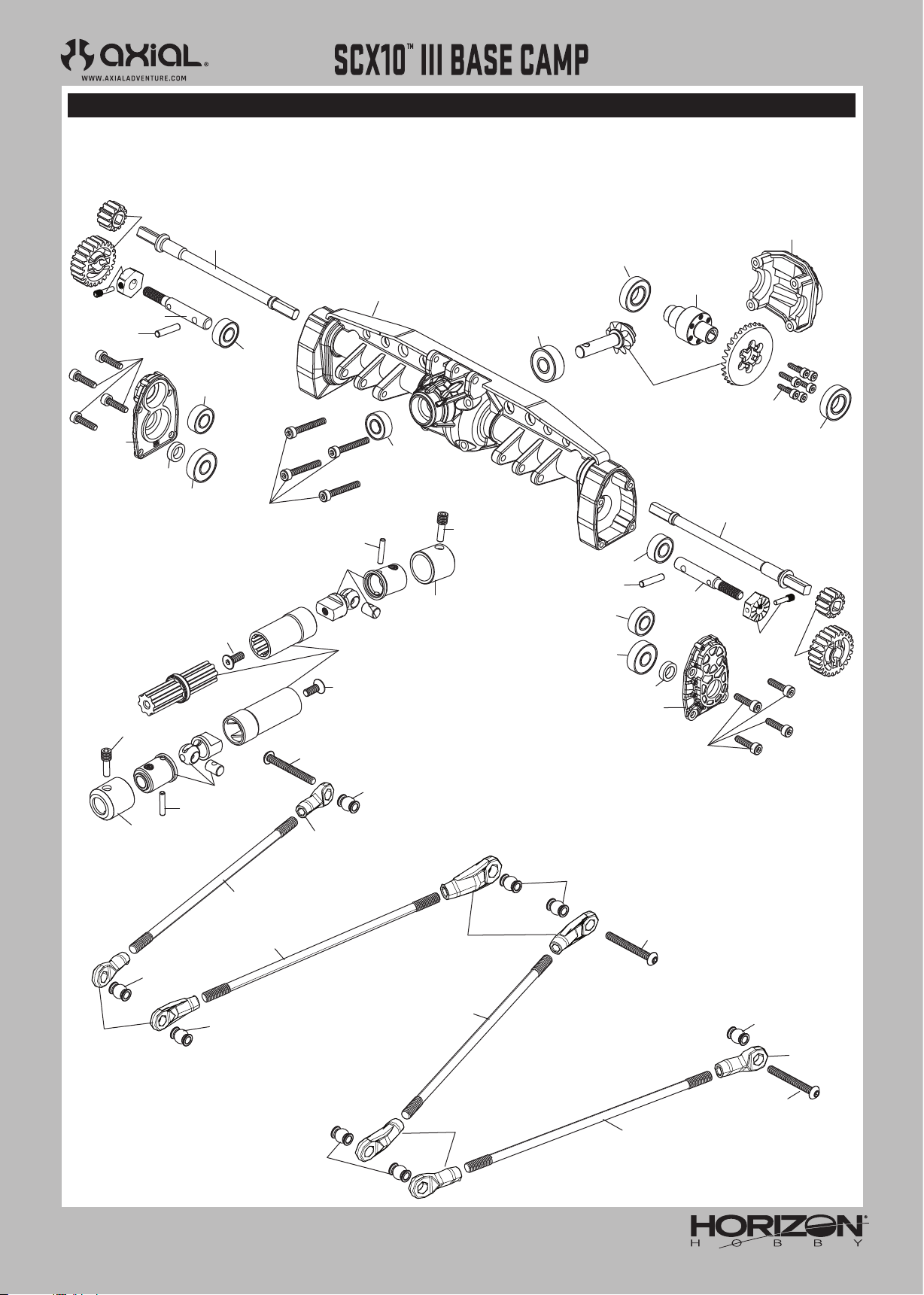

FRONT AXLE VORDERACHSE ESSIEU AVANT ASSALE ANTERIORE

AXI234004

AXI234035

AXI234004

AXI-2065

AXI234004

AXI234035

AXI234004

AXI-2065

AXIC1028

AXIC1148

AXIC0286

AXI-2063

AXI234004

AXI235109

AXI234010

AXI234004

AXI235109

AXIC0012

AXI-2065

AXI232018

AXI232008

AXI235014

AXIC0221

AXIC3165

AXIC4403

AXI232018

AXI234004

AXI-2065

AXIC0230

AXI237009

AXIC0012

AXI234035

AXI232006

AXIC0221

AXIC3066

AXI232026

AXIC4403

AXI232006

AXI232007

AXI-2065

AXI234004

AXI232027

AXIC0221

AXIC4406

AXI232003

AXI232002

AXIC4407

AXIC4406

AXI232007

AXI-2065

AXIC0221

AXI232022

AXI232018

AXIC0012

AXIC0286

AXI-2063

AXIC1028

AXIC0221

AXI237009

AXI235230

AXIC0221

AXI232027

AXI232006

AXIC0118

AXIC1148

AXIC4403

AXI-2063

AXIC0118

AXIC0230

AXIC0221

AXI232008

AXIC3165

AXI232018

AXI235014

AXI235110

AXI-2065

AXI234004

Page 15

AXI-1375

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

REAR AXLE HINTERACHSE ESSIEU ARRIÈRE ASSALE POSTERIORE

AXI232007

AXI232026

AXI232018

AXI232028

AXIC4406

AXIC3165

AXI232023

AXI232008

AXI235014

AXI232018

AXIC0286

AXIC0221

AXI237009

AXIC0118

AXIC0221

AXI235230

AXIC1028

AXIC1148

AXIC0012

AXI-2063

AXIC0118

AXI232023

AXIC0221

AXI-2063

AXIC0286

AXIC4407

AXIC0221

AXIC3165

AXIC0221

AXI237009

AXI232002

AXI232003

AXIC3066

AXIC4406

AXI232028

AXI232008

AXI232018

AXI232007

AXI232018

AXI232023

AXI235014

AXI-2065

AXI-2063

AXI234004

AXIC1028

AXI234004

AXIC1148

AXI234035

AXI234004

AXI-2065

AXI234004

AXI-2065

AXI234035

AXI-2065

AXI234004

AXIC0012

AXI234004

AXI-2065

AXIC0012

AXI234035

Page 16

AXI-1375

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

TRANSMISSION GETRIEBE TRANSMISSION TRASMISSIONE

AX30725

AXI-1376

AXI232065

AXI232067

AXI-2063

AXIC1009

AX31250

AXI232064

AXIC0218

AXIC0286

AXIC1148

AXI232067

AXI232068

AXIC1028

AXI232066

AXI236136

AXI232069

AXIC1213

AXIC0225

AXIC1120

AXI232068

AXIC0218

AXI232070

AXI-2063

AXIC0115

AXIC0118

AXIC1213

AXI232069

AXIC0114

AXI232064

AXI232068

AXIC0286

AXIC0218

AXIC1213

AXIC0225

AXIC0013

AXI-2063

AXI234004

AXIC0146

AXI232064

AXI-2063

AXIC0118

AXIC1028

AXI-2063

AXIC1148

AXI-2063

AXIC0118

AXI234004

AXI235109

AXIC0116

AXI231047

AXI234004

AXIC0114

AXI231047

AXIC1120

AXIC0114

AXIC0115

AXIC1180

AXI235109

AXI231047

AXI234004

AXIC0116

AXIC1180

Page 17

AXI-1375

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

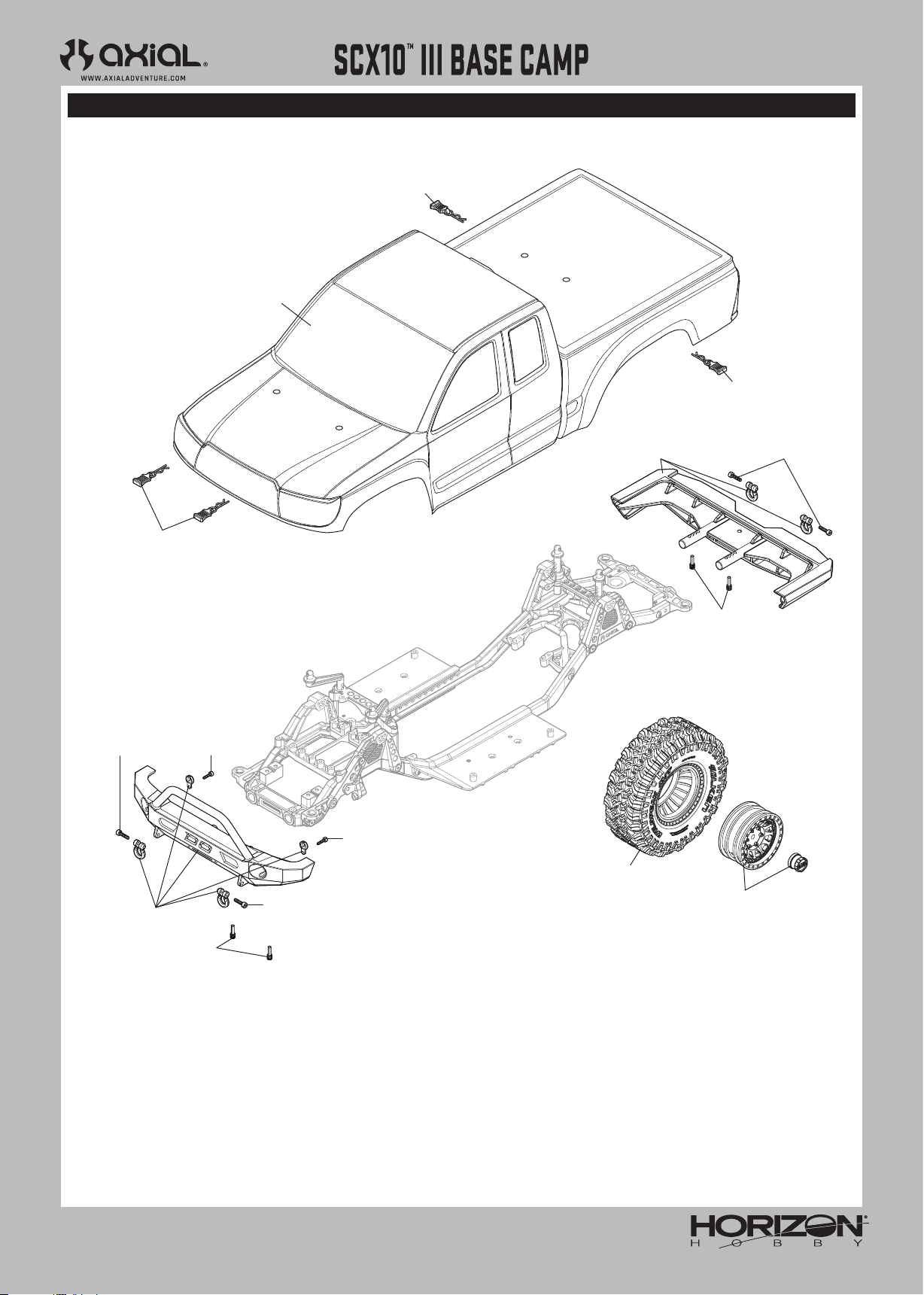

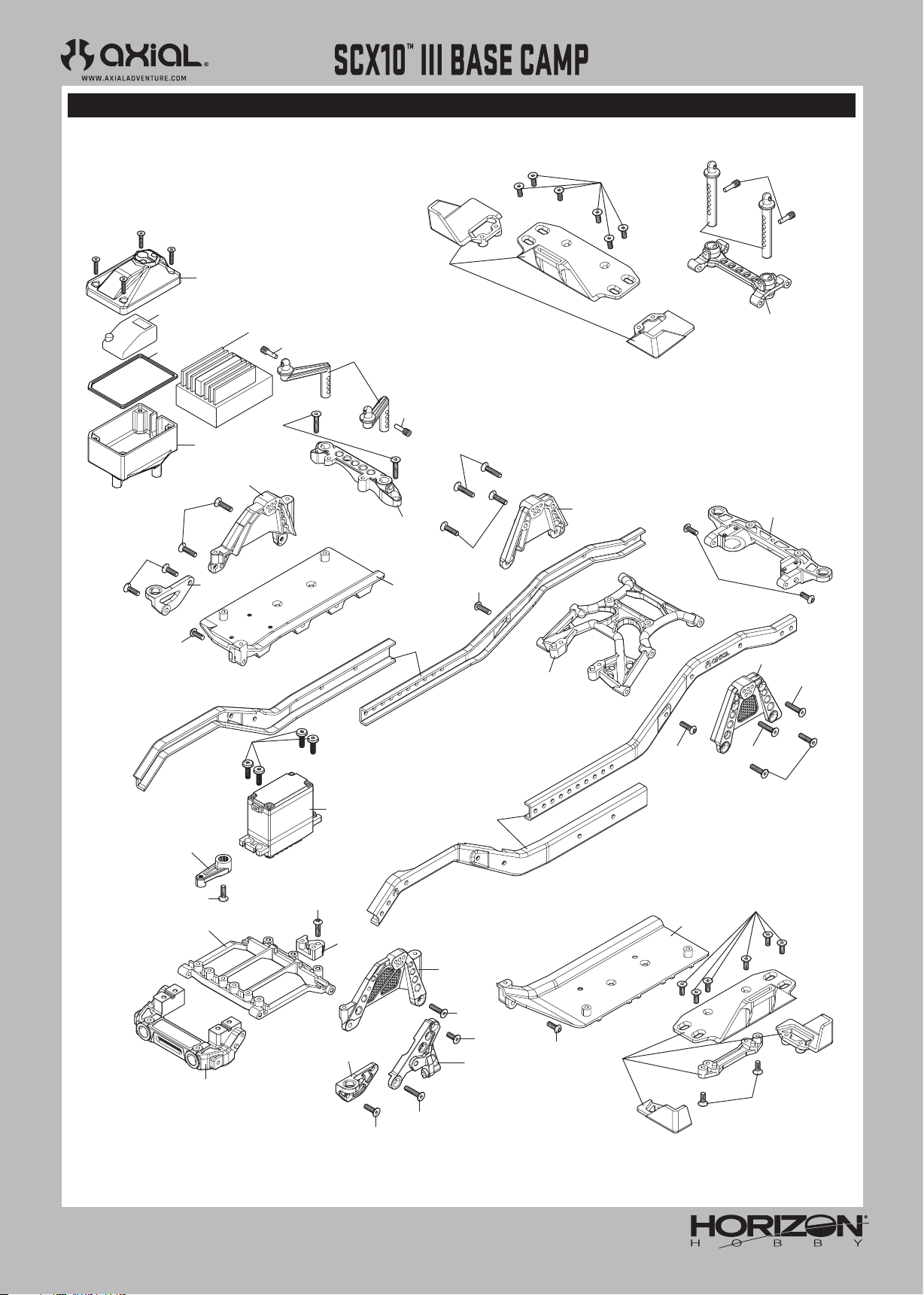

CHASSIS KAROSSERIE CHÂSSIS TELAIO

AXIC0118

AXI230048

AXIC0286

AXIC0146

AXIC1120

AXIC0114

SPMSR515

AXI231050

AXI231017

AXI231016

SPMXSE1040

AXI235178

AXIC0286

AXI230048

AXI231008

AXIC0286

AXI235178

AXI231021

AXI231049

AXI231015

AXIC0146

AXIC0115

AXI231049

AXI231017

AXI231021

AXI231048

Also part of AXI231016

AXIC0114

AXI231017

AXI235178

AXI-2064

AXIC1120

AXI231048

AXI231016

AXIC1009

SPMS664

AXIC0115

AXI231016

AXI231048

AXIC1120

AXI235178

AXI231015

AXI231017

AXIC0146

AXI231046

AXIC0118

AXIC0114

AXI231008

AXIC0115

AXI235178

AXIC0146

AXIC0118

AXI231049

AXIC0118

Page 18

AXI-1375

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

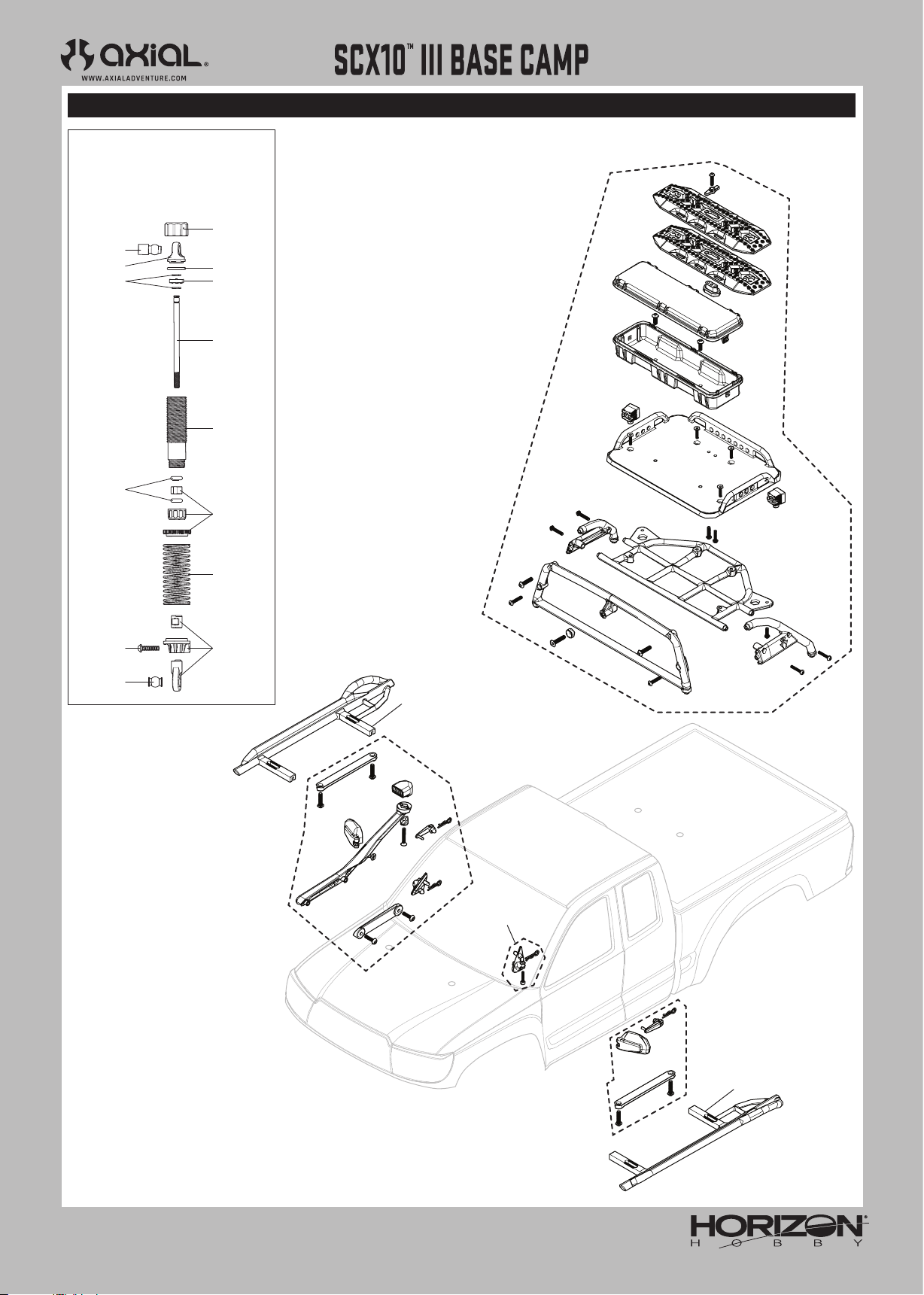

BODY ASSEMBLY KAROSSERIEMONTAGE ENSEMBLE DE CARROSSERIE GRUPPO CARROZZERIA

AXI-2066

AXIC1059

AXI235014AXI230047

AXIC1059

AXI235014

AXI230047

AXIC3066

AXIC0286

AXI235014

AXIC0286

AXIC3066

AXI43014

AXI43015

Page 19

AXI-1375

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

SHOCK ABSORBERS

STOSSDÄMPFER AMORTISSEURS

AMMORTIZZATORI

AXI234003

AXI-2067

AXIC0392

AXI233003

ACCESSORIES ZUBEHÖR ACCESSOIRES ACCESSORI

AXI233032

AXI233003 AXI-2067

AXI233001

AXI233032

AXI-2067

AXI-1488

AXI235099

AXI234004

AXI233015

AXI-2067

AXI-1487

AXI-1486

AXI-1487

Page 20

PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI

Part # Description Beschreibung Description Descrizione

ARAC9759 AR722305 Flat Head Screw 3x5mm

AXI-1376 35-Turn 540 Brushed Motor 540-Bürstenmotor mit 35 Turns Moteur à balais 35-Turn 540 Motore a spazzole 35T 540 AXI-1486 Accessory Set: Base Camp Zubehörsatz: Base Camp Ensemble d’accessoires : Base Camp Set accessori: Base Camp AXI-1487 Sliders: Base Camp Schieber: Base Camp Curseurs : Base Camp Cursori: Base Camp AXI-1488 Roll Bar Set: Base Camp Überrollbügelsatz: Base Camp Ensemble d’arceaux : Base Camp Kit roll-bar: Base Camp

AXI-2063

AXI-2064 Servo Horn Metal, 25T: SCX10 III Servo-Horn, Metall 25T: SCX10 III

AXI-2065 HD Rod Ends M4 (20): Capra 1.9 UTB

AXI-2066 Clear Body: SCX10III Base Camp

AXI-2067 Shock Parts, Composite: SCX10 III BC

AXI230047 DO FR/RR Bumper Set: SCX10III Bt

AXI230048 Body Post Set: SCX10 III BC Gehäusestangensatz: SCX10 III BC

AXI231008 BatteryTray Set/Strap: SCX10III Akkuhalterungsätze und Riemen

AXI231015 Frame Rail Set: SCX10III Rahmenschienensatz Ensemble de rails du cadre Set guida telaio

AXI231016 Bmpr/Bdy Mnts Chs FR/RR:SCX10II

AXI231017 Shktwrs & Pnhrd Mnts Fr/RRSCX10II

AXI231021 Upper Shk Twr Braces: SCX10III Obere Stoßdämpferbrückenstreben

AXI231047 Skd Plt & Upr Lnk Mnt:SCX10III B

AXI231048 Servo Mnt Brace FR: SCX10III BC

AXI231049 Side Plate & Rr Brace: SCX10III B

AXI231050 Radio Box Set, V2: SCX10III BC Funkbox-Satz, V2: SCX10III BC Coffret radio, V2 : SCX10III BC Set Box Radio, V2: SCX10III BC AXI232002 6-Bolt Differental Locker 6-Schrauben-Differenzial-Sicherung Blocage différentiel à 6 boulons Blocco differenziale 6 bulloni

AXI232003 6-Bolt Heavy Duty Gear Set

AXI232006

AXI232007 32P Portal Gear Set, 23T/12T (2) 32P Portalachssatz, 23T/12T (2)

AXI232018 12mm Hex Pin and Spacer (4): UTB

AXI232022

AXI232023

AXI232064 Gear Cover & Trans Housing: LCX

AXI232065 Spur Gear 56T 32P: LCXU Stirnrad, 56T, 32P: LCXU

AXI232066 Motor Plate: LCXU Motorplatte: LCXU Plaque moteur: LCXU Piastra motore: LCXU

AXI232067 Slipper Elimintr Hub&Plate: LCX

AXI232068 Transmission Metal Gear Set:LCX Metallgetriebesatz: LCX

AXI232069 Transmission Shaft Set: LCXU Getriebewellensatz: LCXU

AXI232070 Trans Center Output Shaft: LCXU Transzentrale Antriebswelle: LCXU

AXI233003 Shock O-Ring Set: UTB

AXI233015 Spring 13x62mm 1.3 lbs in Red Soft (2) Feder, 13x62mm 590 g, Rot weich (2)

AXI233032 Alum Shck Bdy11x39.5:SCX10III B

AXI234003 Pvt Ball,Stainless12.75mm(4):UTB

AXI234004 Susp Pvt Ball, Stainless 7.5mm

WB8-HD Driveshaft Set: SCX10 III Base Camp

Currie F9 Portal Steering Knuckle Caps: Capra 1.9 UTB

AR45P Portal Axle Housing, Front: SCX10 III

AR45P Portal Axle Housing, Rear: SCX10 III

Sechskant-Flachkopfschraube, M3 x 5mm

WB8-HD-Antriebswellensatz: SCX10 III Base Camp

HD Stangenkopf M4 (20): Capra 1,9 UTB

Transparentes Gehäuse: SCX10III Base Camp

Stoßdämpferteile, Verbundwerkstoff: SCX10 III BC

DO FR/RR Stoßstangensatz: SCX10III BtJeu de pare-chocs AV/AR DO

Stoßstange/Gehäusehalterung Karosserie Front/Heck

Stoßdämpferbrücken und PanhardHalterungen Front/Heck

Gleitbrett & Obere Verbindungshalterung:SCX10III B

Servohalterungsstrebe vorne: SCX10III BC

Seitenplatte & Strebe hinten: SCX10III B

6-Schrauben-SchwerlastZahnradsatz

Currie F9 Portal-Achsschenkel und

-abdeckung: Capra 1,9 UTB

12-mm-Sechskantstift und Abstandhalter (4): UTB

AR45P-Portalachsgehäuse, vorne: SCX10 III

AR45P-Portalachsgehäuse, hinten: SCX10 III

Fahrwerkabdeckung & TransGehäuse: LCX

Slipper-Eliminator-Nabe & -Platte: LCX

O-Ring-Satz für den Stoßdämpfer: UTB

Gewinde-Stoßdämpfergehäuse Alum 11 x 39,5 mm

Kugelzapfen, Edelstahl 12,75 mm (4): UTB

Kugelzapfen für Federung, Edelstahl 7,5 mm

Douille à six pans à tête plate M3 x 5mm

Ensemble d’arbre de transmission WB8-HD : SCX10 III Base Camp

Renvoi de commande de servo, métallique, 25T : SCX10 III

Embouts de bielle HD M4 (20) : Capra 1.9 UTB

Carrosserie transparente : SCX10III Base Camp

Composites des pièces de l’amortisseur : SCX10 III BC

SCX10III Bt Ens poteaux carrosserie: SCX10

III BC Ensembles de supports de batterie

avec sangle

Châssis avec supports de parechocs et de carrosserie AV/AR

Tours d’amortisseurs et supports Panhard AV/AR

Supports de tours d’amortisseurs supérieures

Plq trans et sup tringlerie centr sup: SCX10III B

Support Servo FR: SCX10III BC

Plaque latérale et support AR: SCX10III B

Ensemble d’engrenages haute résistance à 6 boulons

Rotule de direction et coiffe du portique Currie F9 : Capra 1.9 UTB

Ensemble engrenage portique 32P 23T/12T (2)

Broche hexagonale 12mm et entretoise (4) : UTB

Carter d’essieu du portique AR45P, avant : SCX10 III

Carter d’essieu du portique AR45P, arrière : SCX10 III

Cache d’engrenageet carter transmission: LCX

Engrenage roue droite, 56T, 32P: LCXU

Moyeu et plaque de sabot éliminateur: LCX

Ensemble de boîte de transmission métallique: LCX

Ensemble arbre de transmission: LCXU

Arbre sortie transmis centrale: LCXU

Ensemble de joints toriques d’amortisseur : UTB

Ressort, 13 x 62 mm, 590 g, rouge souple (2)

Corps d’amortisseur ﬁleté aluminium 11 x 39,5 mm

Rotule, acier inoxydable 12,75mm (4) : UTB

Rotule de suspension, acier inoxydable 7,5mm

Vite a testa piana esagonale M3 x 5mm

Set albero trasmissione WB8-HD: SCX10 III Base Camp

Squadretta servo metallo, 25T: SCX10 III

Teste snodo HD M4 (20): Capra

1.9 UTB Carrozzeria trasparente: SCX10III

Base Camp Parti ammortizzatore, composito:

SCX10 III BC Set paraurti anteriore/posteriore:

SCX10III Bt

Set supporti scocca: SCX10 III BC

Fascette e set supporto batteria

Telaio supporti carrozzeria/ ammortizzatore FR/RR

Torre ammortizzatore e supporti Panhard FR/RR

Sostegni torre ammortizzatore superiori

Sottoscocca & supporti bracci superiori: SCX10III B

Bracci supporto servo ant: SCX10III BC

Piastre laterali e rinforzi posteriori: SCX10III B

Set ingranaggio impieghi gravosi 6 bulloni

Currie F9 Portal, tappi fuso a snodo: Capra 1.9 UTB

Set ingranaggi Portal 32P, 23T/12T (2)

Distanziale e perno esagonale 12mm (4): UTB

AR45P Portal alloggiamento assale, anteriore: SCX10 III

AR45P Portal alloggiamento assale, posteriore: SCX10 III

Carter e coperchio trasmissione: LCX

Corona, 56T, 32P: LCXU

Piastra e mozzo elimina scorrimento: LCX

Set ingr trasmissione metallo:LCX

Set alberi trasmissione: LCXU

Albero uscita trasmissione centrale: LCXU

Set O-Ring ammortizzatore: UTB

Molla, 13x62mm 590 g, rosso morbido (2)

Scocca ammortizzatore ﬁlettata in alluminio 11x39,5 mm

Pivot ball, inossidabile, 12,75mm (4): UTB

Pivot ball sospensioni, indossabile, 7,5mm

5656

Page 21

Part # Description Beschreibung Description Descrizione

AXI234035 Susp Link Set 313WB: SCX10III B

AXI235014 M2.5 x 10mm, Cap Head Screw (10 Inbusschraube, M2,5 x 10mm (10)

AXI235099 M2.5 x 10mm, Button Head (10) Rundkopfschraube, M2,5 x 10mm (10) Vis à tête bombée, M2,5 x 10mm (10) Vite a testa tonda M2,5 x 10mm (10) AXI235109 M3 x 14mm, Button Head Screw (10) Rundkopfschraube, M3 x 14mm (10) Vis à tête bombée, M3 x 14mm (10) Vite a testa tonda M3 x 14mm (10) AXI235110 M3 x 16mm, Button Head Screw (10) Rundkopfschraube, M3 x 16mm (10) Vis à tête bombée, M3 x 16mm (10) Vite a testa tonda M3 x 16mm (10)

AXI235178 M3 x 14mm, Flat Head Screw (10)

AXI235230 M2.5 x 18mm Cap Head Screw (10) Inbusschraube, M2,5 x 18mm (10)

AXI236136 C-Clip, 5mm (10) C-Clip, 5mm (10) C-Clip, 5mm (10) C-Clip, 5mm (10) AXI236172 Screw Shaft M3x2.0x12mm Schraubenschaft M3x2,0x12mm Tige de visM3x2x12mm Albero ﬁlettato M3x2x12mm AXI237009 5mmx13mmx4mm Ball Bearing (2) Lager 5mm x 13mm x 4mm (2) Roulement 5mm x 13mm x 4mm (2) Cuscinetto 5mm x 13mm x 4mm (2)

AXI43014 1.9 Falken WILDPEAK M/T 4.7” R3 1.9 Falken WILDPEAK M/T 4.7” R3

AXI43015 1.9 Black Rhino Primm Whl Blk (2)

AXIC0012 AXA120 Hex Socket Btn Hd M3x25

AXIC0013 AXA013 Cap Hd M2x6mm Blk Oxide

AXIC0114 AXA114 Hex Skt Butn Hd M3x8mm

AXIC0115 AXA115 Hex Skt Butn Head M3x10

AXIC0116 AXA116 Hex Skt Butn Hd M3x12mm

AXIC0118 AXA144 Hex Flt Hd M3x8mm Blk10

AXIC0146 AXA146 Hex Skt Flat Hd M3x12mm

AXIC0218 AXA1218 Bearing 5x10x4mm AXA1218 Lager 5x10x4mm AXA1218 Roulement 5x10x4mm AXA1218 Cuscinetto 5x10x4 mm AXIC0221 AXA1221 Bearing 5x11x4mm AXA1221 Lager 5x11x4mm AXA1221 Roulement 5x11x4mm AXA1221 Cuscinetto 5x11x4 mm AXIC0225 AXA1225 Bearing 8x16x5mm AXA1225 Lager 8x16x5mm AXA1225 Roulement 8x16x5mm AXA1225 Cuscinetto 8x16x5mm AXIC0230 AXA1230 Bearing 10x15x4mm AXA1230 Lager 10x15x4mm AXA1230 Roulement 10x15x4mm AXA1230 Cuscinetto 10x15x4mm AXIC0286 AXA0286 Screw Shaft M4x2.5x12 Schraubenschaft M4 x 2,5 x 12 mm Tige de vis M4 x 2,5 x 12mm Albero ﬁlettato M4 x 2.5 x 12mm AXIC0392 AXA1392 E-clip E2 (10) E-Clip E2 (10) E-Clip, E2 (10) E-Clip, E2 (10)

AXIC0725

AXIC1009 AXA0109 Hex Skt Oversize M3x10mm

AXIC1028 AX31028 Pin 2.0x11mm (6) Stift 2 x 11mm (6) Axe 2 x 11mm (6) Perno 2 x 11mm (6)

AXIC1059 AXA1059 Body Clip 6mm Black(10)

AXIC1120 AX31120 Hex Skt Flat 3x10mm(10)

AXIC1148 AX31148 Wb8-hd Drvshft Coupler WB8-HD Antriebswelle Koppler-Satz

AXIC1180

AXIC1181

AXIC1213 AXA1213 Bearing 5x8x2.5mm (2) AXA1213 Lager 5x8x2.5mm (2) AXA1213 Roulement 5x8x2.5mm (2) AXA1213 Cuscinetto 5x8x2.5mm (2)

AXIC3066 AX31066 Cap Hd M2x8mm Blk (10)

AXIC3150 AX31250 Ser Nyl Nut Blk 4mm(10)

AXIC3165 AX30165 Pin 2.5x12mm (6) AX30165 Stift 2.5x12mm (6) AX30165 Axe 2.5x12mm (6) AX30165 Perno 2.5x12mm (6)

AXIC3373

AXIC3374 AX31374 Body Clip Black 3mm(10) Karosserieklemmen 3mm (10) Clips de carrosserie 3mm (10) Clip carrozzeria 3 mm (10) AXIC4403 AX31403 Bttn Hd Scrw M3x4x10mm (6) Rundkopfschraube, M3x4x10mm (6) Vis à tête bombée, M3x4x10mm (6) Vite a testa tonda M3x4x10mm (6) AXIC4406 AX31406 Bearing 7x14x3.5mm (2) Lager 7x14x3,5mm Roulement 7x14x3,5mm 7x14x3,5mm AXIC4407 AX31407 Bearing 5x14x5mm (2) Lager 5x14x5mm Roulement 5x14x5mm 7x14x3,5mm SPMRSLT320 SLT3 3CH 2.4Ghz SLT TX Only SLT3 Sender SLT3 émetteur SLT3 trasmettitore

SPMS664

SPMSR515

SPMXSE1040

Pinion Gear 32P 14T Steel 3mm Motor Shaft

AXA118 Hex Socket Btn Hd M3x18mm (10)

AXA119 Hex Socket Btn Hd M3x20 (10)

AX31373 Hex Bttn Head M2.6x8mm (10)

S664 Standard Waterproof Metal Gear Servo 25T

SR515 DSMR 5-Channel Sport Receiver

Firma 40A Brushed Waterproof ESC, 2S-3S: IC3

Aufhängungsverbindungssatz 313WB: SCX10III B

Sechskant-Flachkopfschraube, M3 x 14mm, schwarz (10)

1.9 Black Rhino Primm-Räder schwarz (2)

AXA120 Innensechskantschraube, Rundkopf, M3 x 25

AXA013 Kappenkopf M2 x 6mm, Schwarz, Oxid

AXA114 Innensechskantschraube, Rundkopf, M3 x 8mm

AXA115 Innensechskantschraube, Rundkopf, M3 x 10mm

AXA116 Innensechskantschraube, Rundkopf, M3 x 12mm

AXA144 Innensechskantschraube, Flachkopf M3 x 8mm Schwarz 10

AXA146 Innensechskantschraube, Flachkopf, M3 x 12mm

Zahnradgetriebe 32P 14T Stahl 3mm Motorwelle

AXA0109 Innensechskantschraube, Übergröße, M3 x 10mm

AXA1059 Karosserieklemmen 6mm (10)

Sechskant-Flachkopfschraube, M3 x 10mm (10)

Sechskant-Rundkopfschraube, M3 x 18mm

AXA119 Innensechskantschraube, Rundkopf, M3x20 (10)

Inbusschraube M2 x 8mm, schwarz (10)

Feststellkontermutter mit Flansch M4 (10)

Sechskant-Rundkopfschraube, M2,6x8mm

S664 Standard Wasserdichtes Metallgetriebe Servo 25T

SR515 DSMR Sport-Empfänger mit 5 Kanälen

Firma™ 40A Bürstenloser, wasserdichter Geschwindigkeitsregler, 2S-3S: IC3

Jeu de bras de suspension313WB: SCX10III B

Vis d’assemblage creuse, M2,5 x 10mm (10)

Douille à six pans à tête plate M3 x 14mm noire (10)

Vis d’assemblage creuse, M2,5 x 18mm (10)

Pneus Falken WILDPEAK M/TR3 1,94,7po

Jantes noires Black Rhino Primm1.9 (2)

AXA120 Douille hexagonale à tête bombée M3x25

AXA013 Vis d’assemblage creuse M2x6mm brunie

AXA114 Douille hexagonale à tête bombée M3x8mm

AXA115 Douille hexagonale à tête bombée M3x10

AXA116 Douille hexagonale à tête bombée M3x12mm

AXA144 Douille hexagonale à tête plate M3x8mm noire 10

AXA146 Douille hexagonale à tête plate M3x12mm

Arbre de moteur à engrenages à pignons en acier 32P 14T de 3 mm

AXA0109 Douille hexagonale surdimensionnée M3x10mm

AXA1059 Clips de carrosserie 6mm (10)

Douille à six pans à tête plate M3 x 10mm (10)

Ensemble de coupleur d’arbre de transmission WB8-HD

Douille à six pans à tête bombée M3 x 18mm

AXA119 Douille hexagonale à tête bombée M3x20 (10)

Vis d’assemblage creuse M2 x 8mm noire (10)

Contre-écrou à embase M4 strié (10)

Douille à six pans à tête bombée M2,6x8mm

Servo étanche à engrenages métalliques standard S664 25T

Récepteur sport DSMR 5 canaux SR515

Contrôle de vitesse électronique étanche à balais Firma™ 40A, 2S-3S : IC3

Set bracci sospensioni 313WB: SCX10III B

Vite a testa cilindrica M2,5 x 10mm (10)

Vite a testa piana esagonale M3 x 14mm nero (10)

Vite a testa cilindrica M2,5 x 18mm (10)

1.9 Falken WILDPEAK M/T 4.7" R3

1.9 Black Rhino Primm nere (2)

AXA120 Vite cil esag inc M3x25

AXA013 Viti testa tonda M2x6 mm nero ossido

AXA114 Vite cil esag inc M3x8 mm

AXA115 Vite cil esag inc M3x10 mm

AXA116 Vite cil esag inc M3x12 mm

AXA144 Vite piatta esag M3x8 mm nero (10)

AXA146 Vite piatta esag inc M3x12 mm

Pignone 32P 14T acciaio 3mm albero motore

AXA0109 Viti oversize esag inc M3x10 mm

AXA1059 Clip carrozzeria 6 mm (10)

Vite a testa piana esagonale M3 x 10mm (10)

Set accoppiatore dell’albero di trasmissione WB8-HD

Vite a testa tonda con esagono incassato M3 x 18mm

AXA119 Vite cil esag inc M3x20 (10)

Vite a testa cilindrica M2 x 8mm nero (10)

Controdado ﬂangiato dentellato M4 (10)

Vite a testa tonda con esagono incassato M2,6x8mm

Servo S664 impermeabile standard con ingranaggi in metallo 25T

Ricevitore SR515 DSMR 5 Canali Sport

ESC Firma 40A a spazzole impermeabile, 2S-3S: IC3

Page 22

ELECTRONICS // ELECTRONIK // COMPOSANTS ÉLECTRONIQUES // ELETTRONICA

Part # Description Beschreibung Description Descrizione

AXI-1376

SPMRSLT320 SLT3 3CH 2.4Ghz SLT TX Only SLT3 3CH Sender SLT3 3CH Émetteur SLT3 3CH Trasmettitore

SPMS664

SPMSR515

SPMXSE1040

Axial Slickrock 35T 540 Brushed Motor

S664 Standard Waterproof Metal Gear Servo 25T

SR515 DSMR 5-Channel Sport Receiver

Firma 40A Brushed Waterproof ESC, 2S-3S: IC3

540-Bürstenmotor mit 35 Turns

Spektrum™ S664 Standard Wasserdichtes Metallgetriebe Servo 25T

Spektrum™ SR515 DSMR SportEmpfänger mit 5 Kanälen

Spektrum™ Firma™ 40A Bürstenloser, wasserdichter Geschwindigkeitsregler, 2S-3S: IC3

Moteur à balais Slickrock 35T 540 Axial

Servo étanche à engrenages métalliques standard S664 25T

Récepteur sport DSMR 5 canaux SR515

Contrôle de vitesse électronique étanche à balais Spektrum™ Firma™ 40A, 2S-3S : IC3

Motore a spazzole Axial Slickrock 35T 540

Servo S664 impermeabile standard con ingranaggi in metallo 25T

Ricevitore SR515 DSMR 5 Canali Sport

Firma 40A Brushed Waterproof ESC, 2S-3S: IC3

Page 23

NOTES // ANMERKUNGEN // REMARQUES // NOTA

Page 24

We. Build. Adventure.

facebook.com/axialinc | instagram.com/axialadventure/

twitter.com/axialrc | youtube.com/axialvideos

©2024 Horizon Hobby, LLC. Axial, the Axial logo, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners. US 9,930,567. US 10,419,970. US 10,849,013. Other patents pending. Updated 10/24 AXI-1375 743013.2
