AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una
documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com o towerhobbies.com e fare clic sulla sezione Support del prodotto.

CONVENZIONI TERMINOLOGICHE

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVERTENZA: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni

alle persone O il rischio elevato di lesioni superficiali alle persone.

ATTENZIONE: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVISO: Indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo

di lesioni alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo funzionare. Un

uso improprio del prodotto può causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.
Questo modello è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede
alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al
prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare
di smontare, utilizzare componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, LLC.
Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni
e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, alfine di utilizzarlo correttamente e di evitare di causare danni
alle cose o gravi lesioni alle persone.

Limite minimo di età consigliato: Almeno 14 anni. Non è un giocattolo.

PRECAUZIONI E AVVERTENZE SULLA SICUREZZA

L’utente di questo prodotto è l’unico responsabile del corretto utilizzo del medesimo in maniera che non sia pericoloso, sia nei propri riguardi che
nei confronti di terzi e non danneggi il prodotto stesso o l’altrui proprietà.

Questo modello è controllato da un segnale radio potenzialmente soggetto a interferenze da molte fonti che non potete controllare. Queste
interferenze possono generare momentanee perdite di controllo del modello, quindi è consigliabile mantenere sempre una certa distanza di
sicurezza in ogni direzione, poichè questo può aiutare ad evitare urti o infortuni.

• Non utilizzare mai il modello con batterie scariche.

• Utilizzate sempre il modello in zone ampie, sgombre da persone,
macchine e traffico.

• Non utilizzate mai il modello in strade aperte al traffico o in luoghi affollati.

• Seguite attentamente le avvertenze d’uso di questo modello e di ogni
altro accessorio (caricabatterie, batterie ricaricabili ecc.).

• Tenete qualsiasi prodotto chimico o elettrico al di fuori della portata
dei bambini.

• Non leccate o ingerite alcun pezzo del modello perchè questo può
causare infortuni seri, o addirittura la morte.

• Utilizzate sempre con attenzione attrezzi e oggetti affilati.

• Prestare attenzione durante la costruzione perché alcune parti
potrebbero avere degli spigoli vivi.

• Subito dopo l’uso NON toccate componenti del modello quali
motore, variatore elettronico o la batteria, perchè si scaldano molto
durante il funzionamento. Toccandoli potreste scottarvi.

• Non infilate le dita tra gli ingranaggi del modello o altre parti in
rotazione o movimento, poichè questo può causare danni o infortuni
gravi.

• Accendete sempre prima la trasmittente e poi la ricevente sul
modello. Invece spegnete sempre prima la ricevente e poi la
trasmittente.

• Sollevate le ruote del modello da terra quando controllate il corretto
funzionamento dell’apparato radio.

AVVERTENZA CONTRO PRODOTTI CONTRAFFATTI: Acquistate sempre da rivenditori autorizzati Horizon Hobby per essere certi
di avere prodotti originali Spektrum di alta qualità. Horizon Hobby rifiuta qualsiasi supporto o garanzia riguardo, ma non limitato a,

compatibilità e prestazioni di prodotti contraffatti o che dichiarano compatibilità con Spektrum.

38

INDICE

Contenuto della scatola ................................................................................ 40

Apparecchiature necessarie ....................................................................... 40

Strumenti consigliati......................................................................................40

Lista di controllo pre-utilizzo ........................................................................ 41

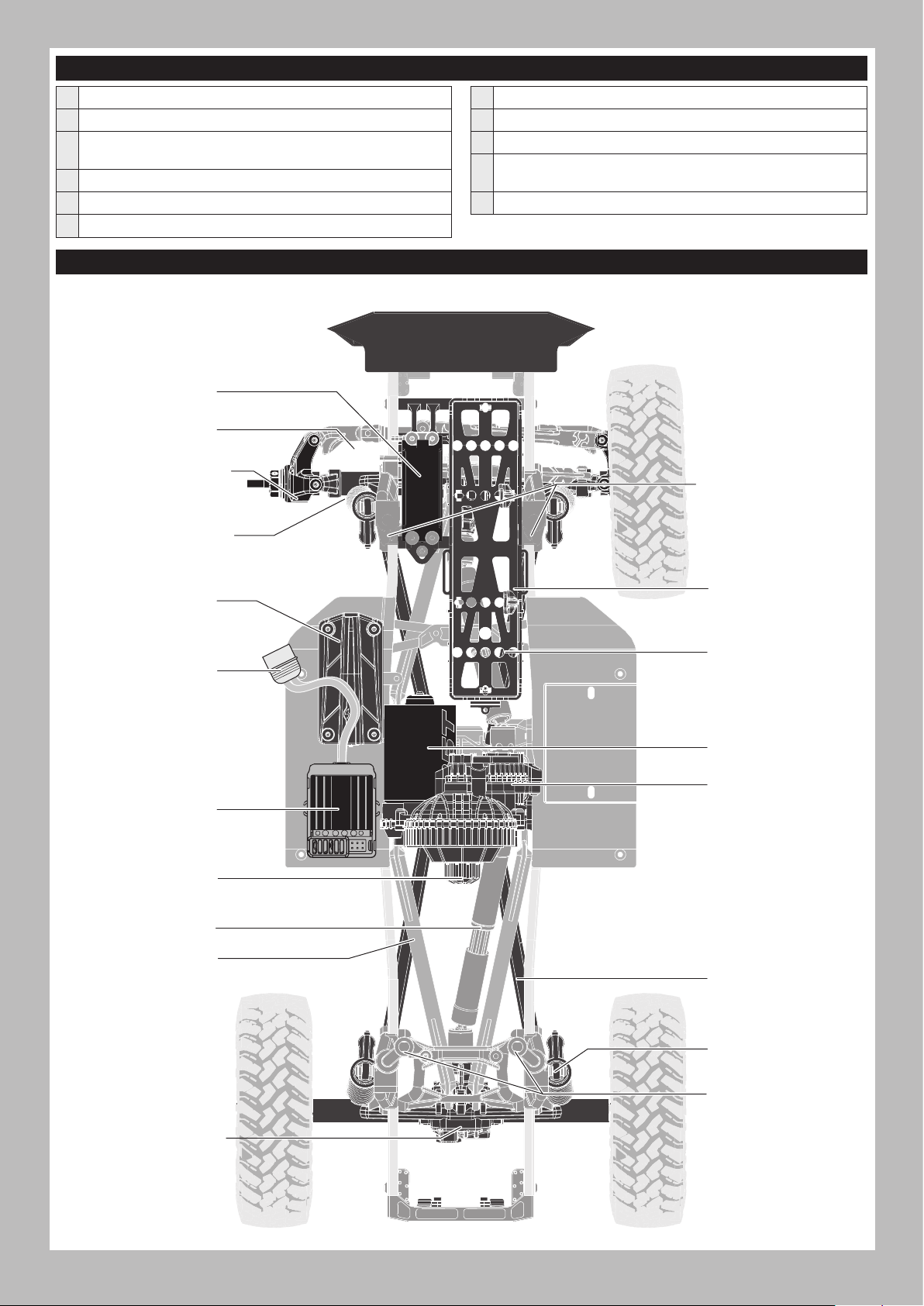

Parti del veicolo..............................................................................................41

Caricare la batteria del veicolo ................................................................... 42

Install the transmitter batteries ................................................................... 42

Funzioni della trasmittente ........................................................................... 42

Connessione (Binding) .................................................................................. 42

Ricevitore SLR300 .......................................................................................... 43

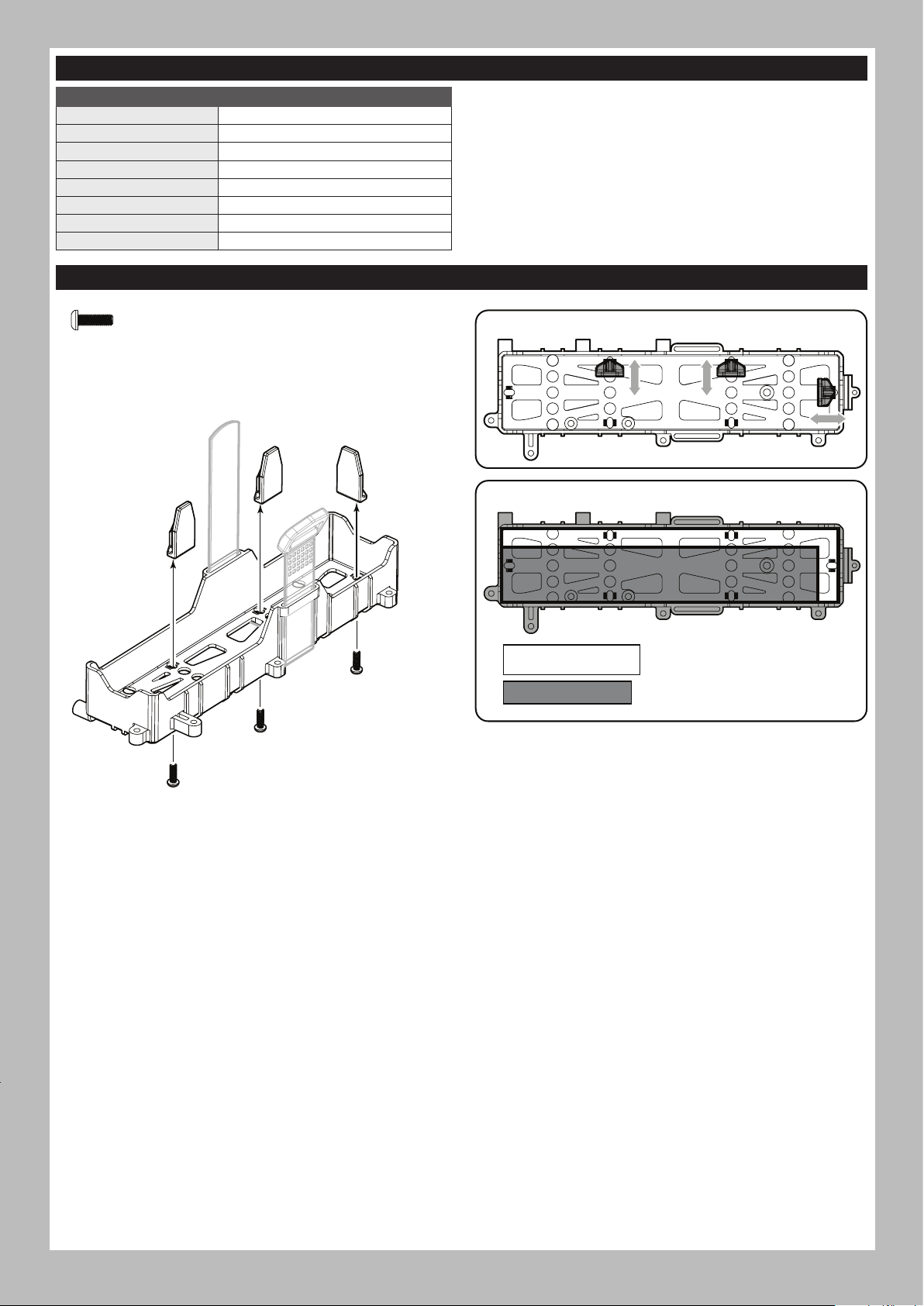

Regolazione del porta batteria del modello ...............................................43

Installare la batteria del veicolo ..................................................................44

Provare la portata del radiocomando ........................................................ 45

Manutenzione del veicolo ............................................................................ 45

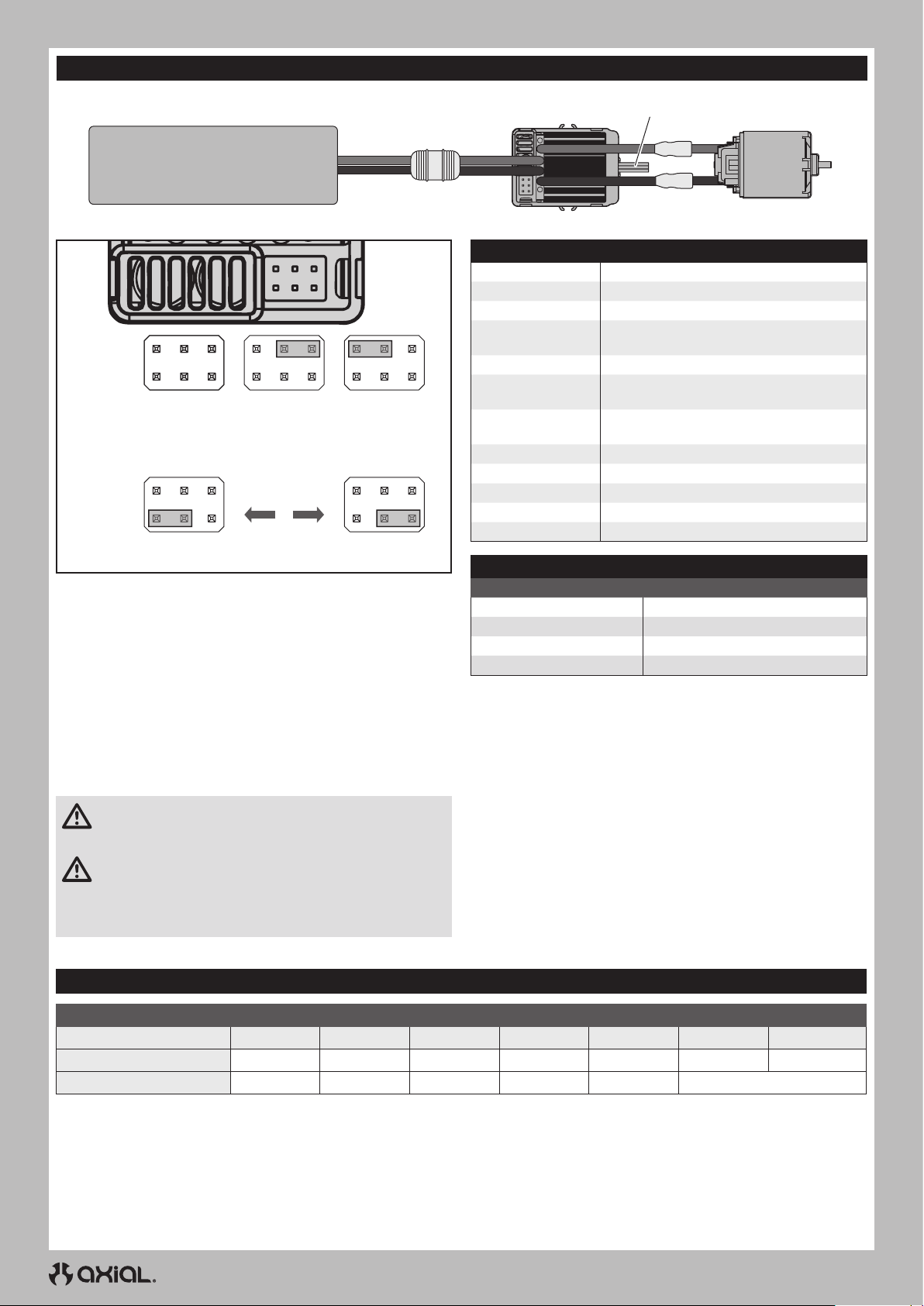

Firma 40A ESC.................................................................................................46

Rapporti di riduzione......................................................................................46

Guida alla risoluzione dei problemi .............................................................47

Garanzia...........................................................................................................48

Garanzia e Assistenza - Informazioni per i contatti ................................. 48

Dichiarazione di conformità per l’Unione europea .................................. 49

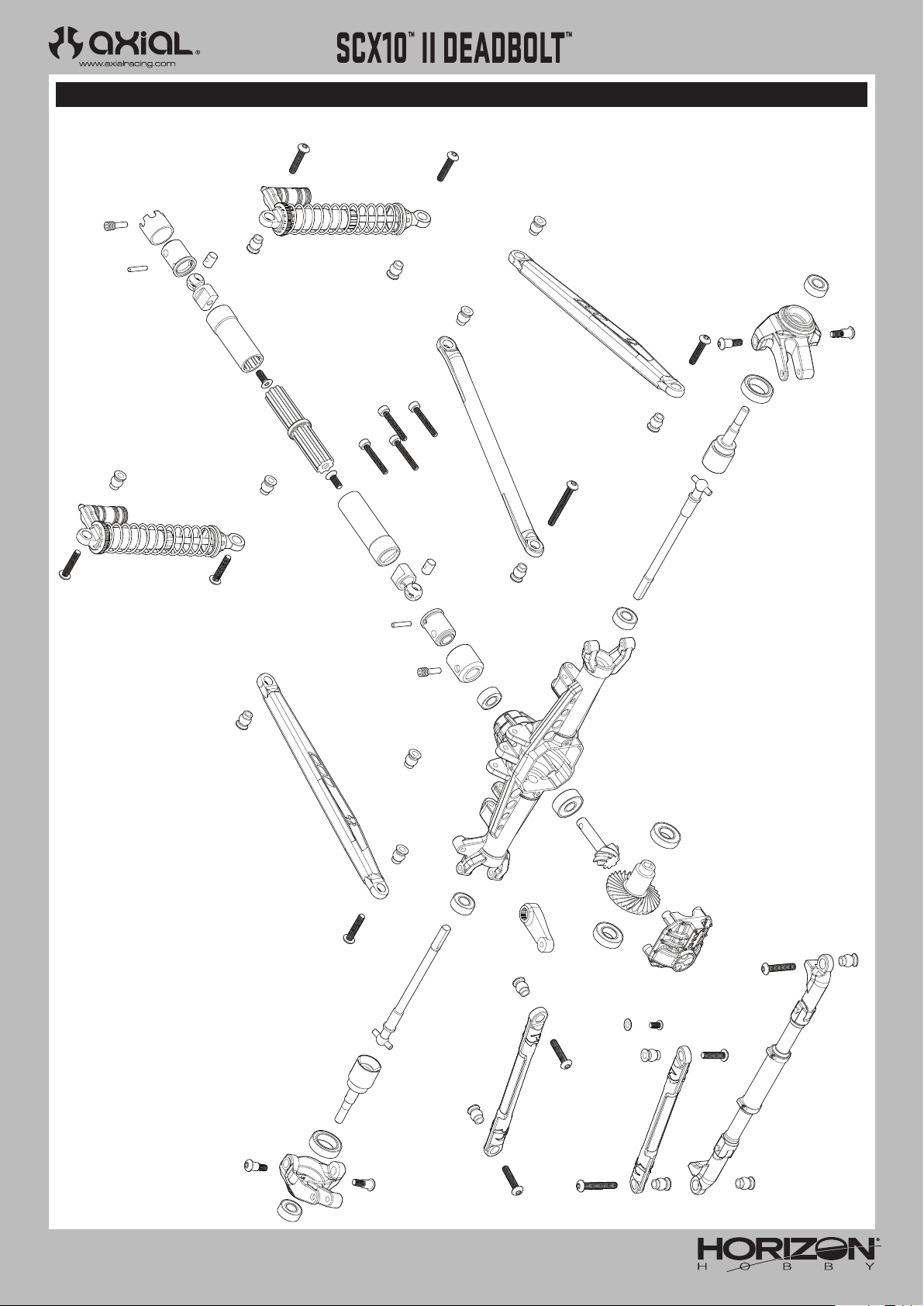

Viste esplose...................................................................................................50

Elenco componenti ........................................................................................ 57

Elettronica ....................................................................................................... 59

Parti Consigliate ............................................................................................. 60

Parti opzionali ................................................................................................. 60

VEICOLO RESISTENTE ALL’ACQUA CON ELETTRONICA IMPERMEABILE

Il vostro nuovo veicolo Horizon Hobby è stato progettato e costruito
con una combinazione di componenti impermeabili e resistenti
all’acqua, per consentirvi di utilizzare il prodotto in molte situazioni
“umide,” incluse pozze, ruscelli, erba bagnata, neve e anche pioggia.

Sebbene tutto il veicolo sia altamente resistente all’acqua, tuttavia
non è completamente impermeabile e NON si può trattare come fosse
un sottomarino. I vari componenti elettronici usati sul veicolo, come
il regolatore elettronico di velocità (ESC), i servi e il ricevitore, sono
impermeabili, però molti dei componenti meccanici sono solo resistenti
all’acqua e non si possono immergere.

Le parti metalliche, inclusi i cuscinetti, le cerniere, viti e dadi, come
pure i contatti sui cavi elettrici, sono suscettibili di corrosione se
non si fa una particolare manutenzione dopo l’uso sul bagnato. Per
prolungare al massimo le prestazioni nel tempo e tenere valida la
garanzia, le procedure descritte nella sezione “Manutenzione in
condizioni umide,” si devono applicare regolarmente se si sceglie
di correre sul bagnato. Se non siete disposti ad eseguire questa
manutenzione aggiuntiva, allora dovete evitare di utilizzare il veicolo in
queste condizioni.

ATTENZIONE: L’uso incauto di questo prodotto o il mancato
rispetto delle seguenti precauzioni può portare ad un

malfunzionamento del prodotto e/o invalidare la garanzia.

PRECAUZIONI GENERALI

• Leggete attentamente le procedure di manutenzione del vostro
veicolo in condizioni umide, per essere sicuri di avere tutte le
attrezzature necessarie per questo scopo.

• Non tutte le batterie si possono usare in condizioni di umidità.
Consultate il costruttore delle batterie prima di utilizzarle. Bisogna avere
cautela quando si usano le batterie Li-Po in condizioni di bagnato.

• Molti trasmettitori non sono resistenti all’acqua. Consultate i relativi
manuali o il costruttore prima dell’utilizzo.

• Non utilizzate mai il vostro trasmettitore o il veicolo quando ci sono lampi.

• Non utilizzate il vostro veicolo quando c’è il rischio che entri in
contatto con acqua salata (acqua marina o acqua proveniente da
una strada su cui sia stato sparso del sale), acqua contaminata o
inquinata. L’acqua salata è molto conduttiva e altamente corrosiva,
perciò bisogna usare molta cautela.

• Anche il minimo contatto con l’acqua potrebbe ridurre la vita del
vostro motore se non è stato certificato come impermeabile o
resistente all’acqua. Se dovesse essere troppo umido, accelerate
poco finchè l’acqua non viene rimossa dal motore. Far girare forte
un motore bagnato potrebbe danneggiarlo rapidamente.

• Guidare sul bagnato può ridurre la vita del motore. La resistenza
aggiuntiva in queste condizioni causa uno sforzo eccessivo.
Modificate il rapporto di riduzione diminuendo il pignone o
aumentando la corona. Questo aumenta la coppia (e la vita del
motore) quando si utilizza il veicolo nel fango, in pozzanghere
profonde o qualsiasi altra situazione in cui l’umidità possa
aumentare il carico del motore per lungo tempo.

MANUTENZIONE IN CONDIZIONI UMIDE

• Scaricare l’acqua raccolta negli pneumatici facendoli girare ad
alta velocità. Togliere la carrozzeria e rovesciare il veicolo, poi dare
alcune brevi accelerate finché l’acqua non viene rimossa.

ATTENZIONE: Durante l’operazione precedente, tenere
sempre lontano dalle parti rotanti mani, dita, attrezzi o altri

oggetti liberi di muoversi.

• Togliere la batteria ed asciugarne i contatti. Se avete un
compressore o una bombola di aria compressa, soffiate via
l’eventuale acqua rimasta all’interno del connettore.

• Smontate le ruote/gomme dal veicolo e risciacquatele con
attenzione per togliere il fango e la polvere usando un getto di
acqua. Evitate di risciacquare i cuscinetti e la trasmissione.

AVVISO: Non usare acqua sotto pressione per pulire il vostro veicolo.

• Usate un compressore o una bombola di aria compressa per
asciugare il veicolo e togliere i residui di acqua eventualmente
rimasti nelle piccole fessure e negli angoli.

• Spruzzare un olio impermeabilizzante o un lubrificante su cuscinetti,
elementi di fissaggio e altre parti metalliche. Non spruzzare sul motore.

• Lasciate che il veicolo si asciughi all’aria prima di riporlo. L’acqua (e
l’olio) continuerà a sgocciolare per alcune ore.

• Smontate il veicolo più di frequente, ispezionando e lubrificando le
parti seguenti:

- I cuscinetti dei mozzi sugli assi anteriore e posteriore.

- Tutte le scatole di trasmissione, ingranaggi e differenziali.

- Pulite il motore con un adatto prodotto aerosol e rilubrificate le
boccole con olio leggero per motore.

IT

39

IT

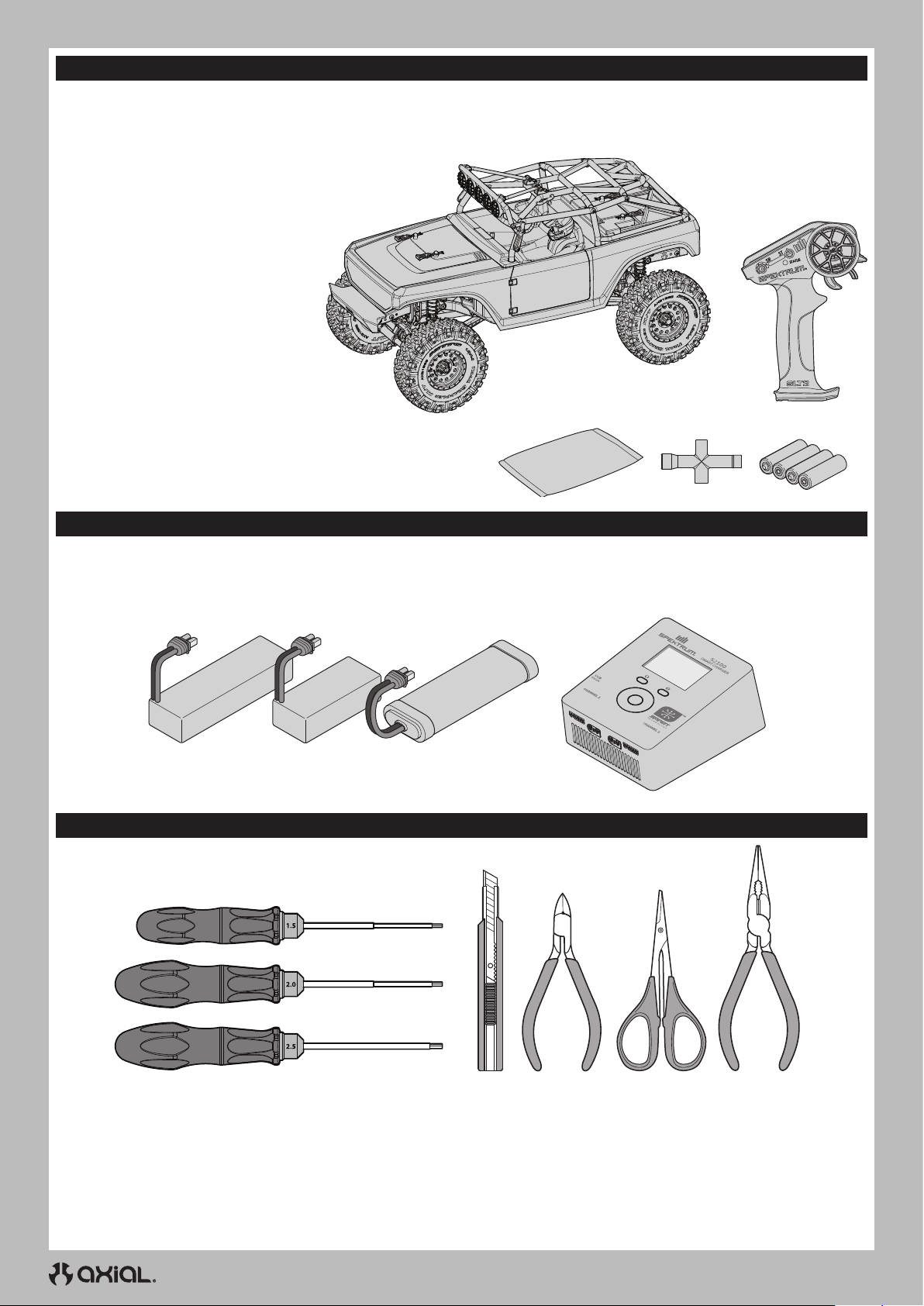

CONTENUTO DELLA SCATOLA

• Trasmittente Spektrum™ SLT2 2 Canali 2,4 GHz (SPMRSLT200F)

• SCX10™ II Deadbolt™ RTR

- Motore elettrico 35T (DYNS1216)

- Smart ESC 40 A a spazzole (SPMXSE1040)

- Ricevitore Spektrum SLT® 3 canali (SPMSLR300)

- Servo per modelli di superficie, ingr. metallo, a prova d’acqua, 23T
(SPMS614)

- Batterie alcaline AA (4)

APPARECCHIATURE NECESSARIE

• Batteria LiPo 2-3S Standard or “Corta”

OPPURE

• Batteria NiMH/NiCd a 5-9 celle
(richiede connettore IC3)

STRUMENTI CONSIGLIATI

• Busta per
componenti

• Chiave a croce

• Caricabatterie compatibile con la
batteria scelta per il veicolo

• (4) Batterie
alcaline AA

• Cacciaviti esagonali:
(1,5, 2,0, 2,5 mm)

• Taglierino • Tronchesino • Forbici
curve

40

• Pinze a becchi
lunghi

LISTA DI CONTROLLO PRE-UTILIZZO

IT

Leggere il manuale
Acquisire familiarità con il veicolo e i suoi componenti
Verificare che tutte le viti, in particolare le viti di fissaggio

dell’albero di trasmissione, siano state ben serrate in fabbrica
Caricare la batteria del veicolo
Installare 4 batterie AA nella trasmittente
Accendere la trasmittente

PARTI DEL VEICOLO

Servo dello sterzo

Cremagliera

Fuso a snodo

Caster block

Installare la batteria del veicolo nel modello
Verificare il corretto funzionamento dell’acceleratore e dello sterzo
Provare la portata del radiocomando
Ora è possibile pilotare il veicolo e mettersi alla prova:

BUON DIVERTIMENTO!
Realizzare eventuali operazioni di manutenzione necessarie sul veicolo

Supporto scocca anteriore

Scatola ricevitore

Presa ESC

ESC

Corona/pignone/slipper

(sotto coperchio)

Albero di trasmissione

Barra 4-link superiore

Fascetta batteria

Supporto batteria

Motore

Trasmissione

Barra 4-link inferiore

Differenziale

(dentro carcassa assale)

Ammortizzatore

Supporto scocca posteriore

41

IT

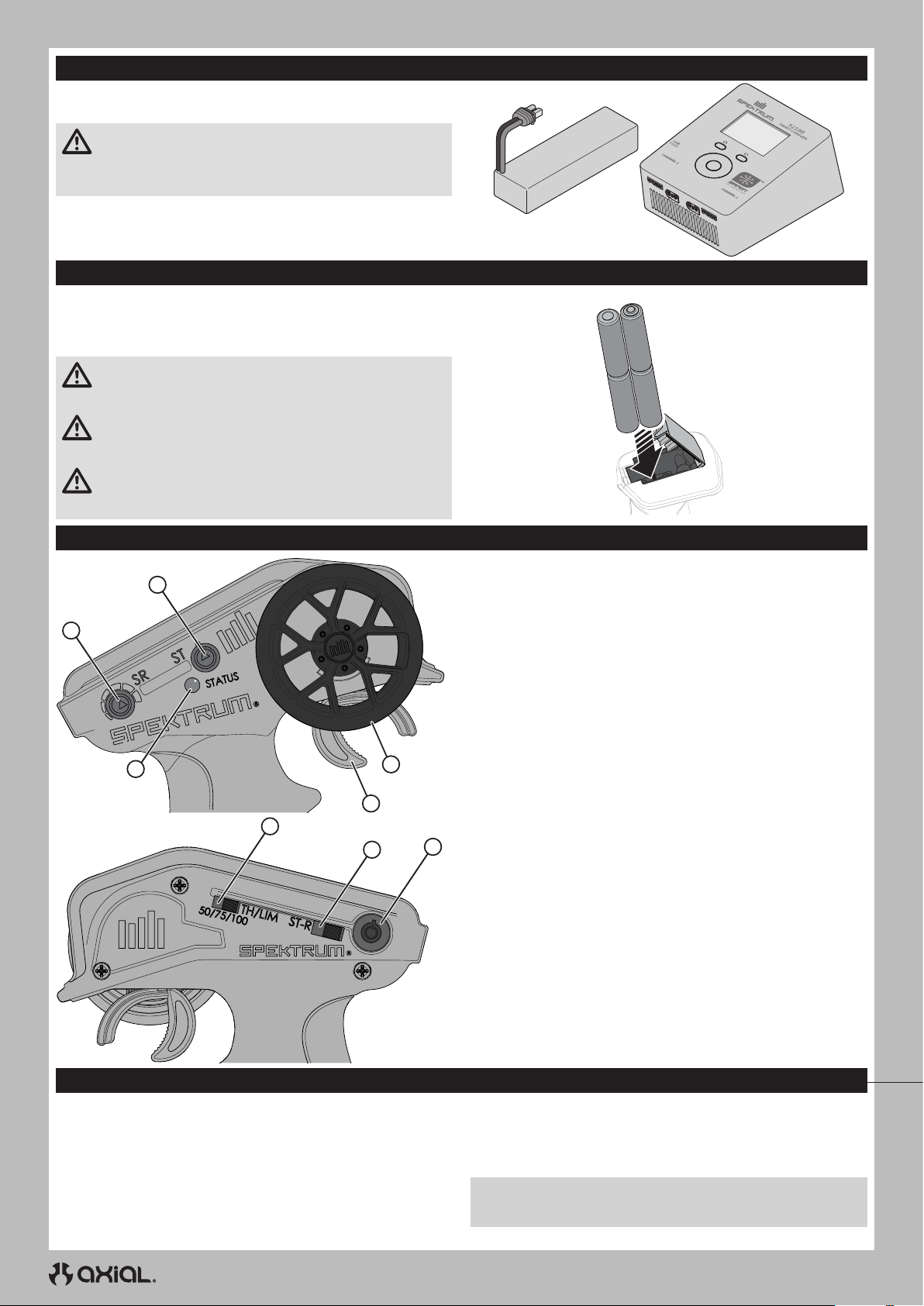

CARICARE LA BATTERIA DEL VEICOLO

Seguire le istruzioni del produttore affinché il caricabatterie carichi
correttamente la batteria del veicolo.

ATTENZIONE: utilizzare esclusivamente caricabatterie

progettati per la ricarica del tipo di batteria scelto. Utilizzando
un caricabatterie errato o con impostazioni inadeguate, la batteria
potrebbe prendere fuoco o esplodere.

INSTALLARE LE BATTERIE DEL TRASMETTITORE

Questa trasmittente richiede 4 batterie AA.

1. Rimuovere la copertura della batteria dalla trasmittente.

2. Installare le batterie come mostrato.

3. Rimettere a posto il coperchio.
ATTENZIONE: non rimuovere mai le batterie dal

trasmettitore mentre il modello è acceso. Una perdita di

controllo del modello, danni o lesioni potrebbe verificare.

ATTENZIONE: se si usano anche le batterie ricaricabili, si
raccomanda di caricare solo queste. È pericoloso caricare le

pile a secco perché potrebbero esplodere causando lesioni e/o danni.

ATTENZIONE: se le batterie vengono sostituite con tipi non
adatti, potrebbero esplodere. Le batterie si devono smaltire

nel modo corretto secondo le disposizioni locali.

FUNZIONI DELLA TRASMITTENTE

8

7

6

5

1

2

4

1. Volantino: controlla la direzione di marcia (sinistra/destra) del
modello

2. Acceleratore: controlla velocità e direzione (avanti/freno/
retromarcia) del modello

3. Pulsante di accensione: accende/spegne l’alimentazione

4. Inversione servo dello sterzo (ST-R): inverte il canale dello

sterzo

5. Limitatore acceleratore: limita l’accelerazione al 50/75/100%

Selezionare 50% o 75% per i piloti meno esperti o quando si guida
in spazi ridotti

6. Indicatori luminosi

Luce rossa fissa: connessione radio presente e carica della

batteria adeguata
Luce rossa lampeggiante: tensione batteria insufficiente.

Sostituire le batterie

7. Rateo sterzo: regola i fine corsa dello sterzo

3

8. Trim di sterzo Regola il punto centrale dello sterzo

CONNESSIONE (BINDING)

Il binding è la procedura di programmazione con la quale il ricevitore impara
a riconoscere il codice identificativo universalmente univoco GUID (Globally
Unique Identifier) della trasmittente a cui viene associato. Trasmittente e rice-
vitore sono connessi in fabbrica. Se è necessario ripetere il binding, seguire le
istruzioni riportate qui di seguito:

1. Inserire il connettore di binding nella porta BIND del ricevitore.

2. Collegare una batteria completamente carica all’ESC.

3. Accendere l’ESC

4. Accendere la trasmittente. Terminato con successo il binding, il LED rosso
del ricevitore rimane acceso senza lampeggiare.

5. Spegnere l’ESC per salvare le impostazioni.

6. Spegnere la trasmittente.

7. Rimuovere la spina di binding e conservarla per un uso successivo. La
spina di binding non deve essere installata durante la marcia.

È necessario ripetere il binding se il ricevitore viene associato ad altra trasmittente.

AVVISO: non provare a collegare trasmittente e ricevitore se in un raggio di
120 metri vi sono altre trasmittenti compatibili attive in modalità di binding. Vi è
il rischio che il ricevitore si associ a una trasmittente che non è la propria.

42

RICEVITORE SLR300

SPECIFICHE

Tipo Ricevitore SLT 3 canali
Dimensioni (L × P × H) X x X x X mm
Lunghezza antenna 90 mm
Canali 3
Peso X g
Banda 2,4 GHz
Range tensione 3,5-9,6 V
Tipo di connessione Connettore di binding

REGOLAZIONE DEL PORTA BATTERIA DEL MODELLO

IT

AX31373

M2.6x8mm x3

AX31388

AX31388

AX31373

Regolare al range appropriato

AX31388

Dimensioni batteria adatte

AX31373

AX31373

43

IT

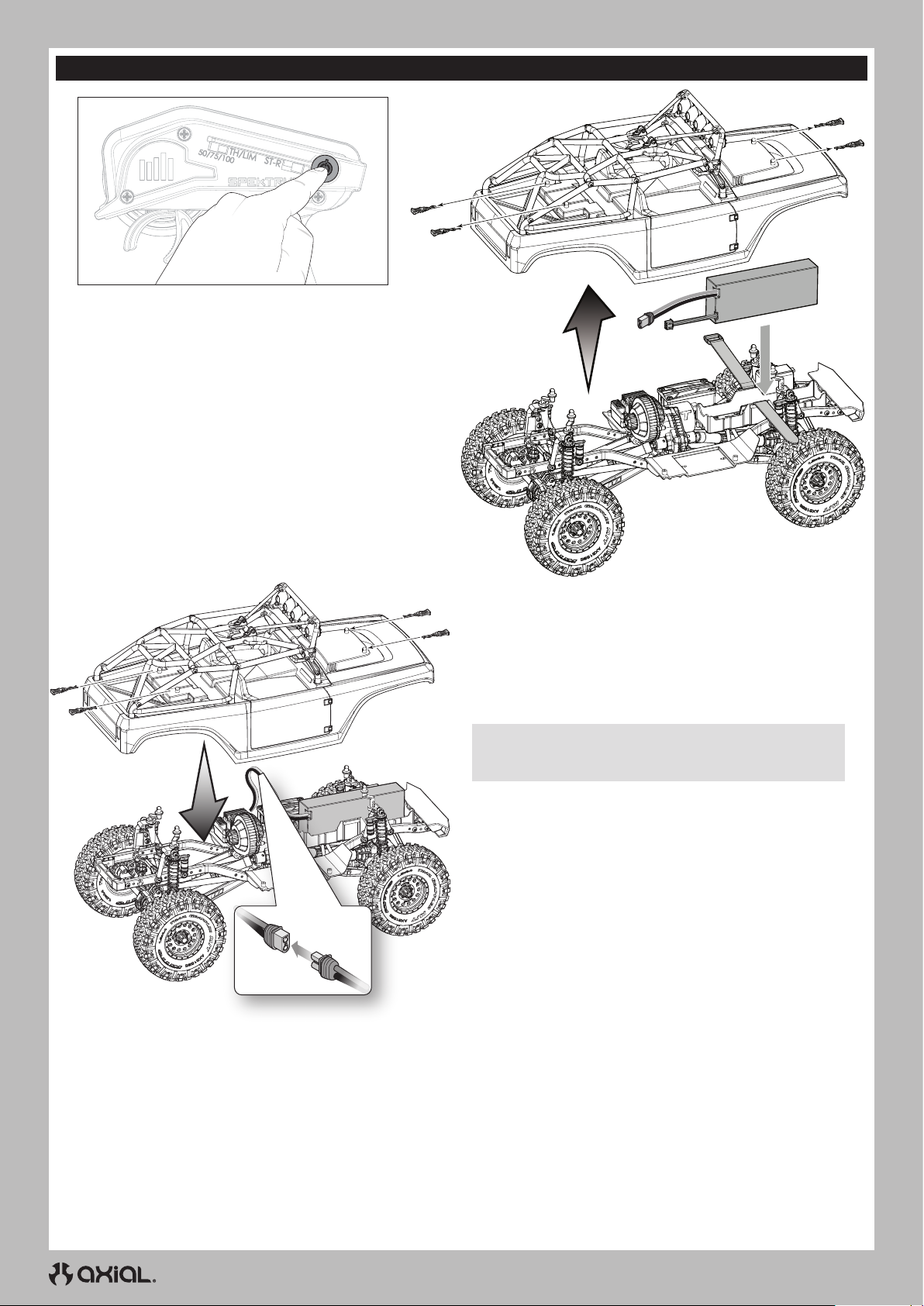

INSTALLARE LA BATTERIA DEL VEICOLO

Pulsante di

accensione

1. Accendere la trasmittente.

2. Rimuovere le quattro clip che si trovano sotto la scocca.

3. Sollevare la carrozzeria dal telaio.

4. Installare la batteria nel porta batteria. La lunghezza del porta
batteria è regolabile per adattarla alla batteria, come mostrato
nella sezione precedente.

5. Fissare la batteria usando la fascetta a strappo.

6. Collegare la batteria all’ESC.

7. Rimontare la scocca e le quattro clip al telaio.

AVVISO: scollegare sempre la batteria dall’ESC prima di
spegnere la trasmittente. Non farlo può causare la perdita di
controllo del modello.

44

PROVARE LA PORTATA DEL RADIOCOMANDO

È opportuno testare il radiocomando prima di azionare il veicolo per garantirne il corretto funzionamento e una buona portata.

1. Accendere la trasmittente.

2. Collegare la batteria nel veicolo.

3. Chiedere a un’altra persona di reggere il veicolo tenendo mani e lembi di vestiario non aderenti lontano
delle parti mobili.

4. Allontanarsi fino a raggiungere la distanza massima di funzionamento pianificata dal veicolo.

5. Girare il volantino dello sterzo da un lato e dall’altro e azionare l’acceleratore, avanti e indietro, per verificare la
presenza di eventuali comportamenti anomali.

6. In tal caso, NON utilizzare il veicolo. Chiamare il centro assistenza per ricevere aiuto.

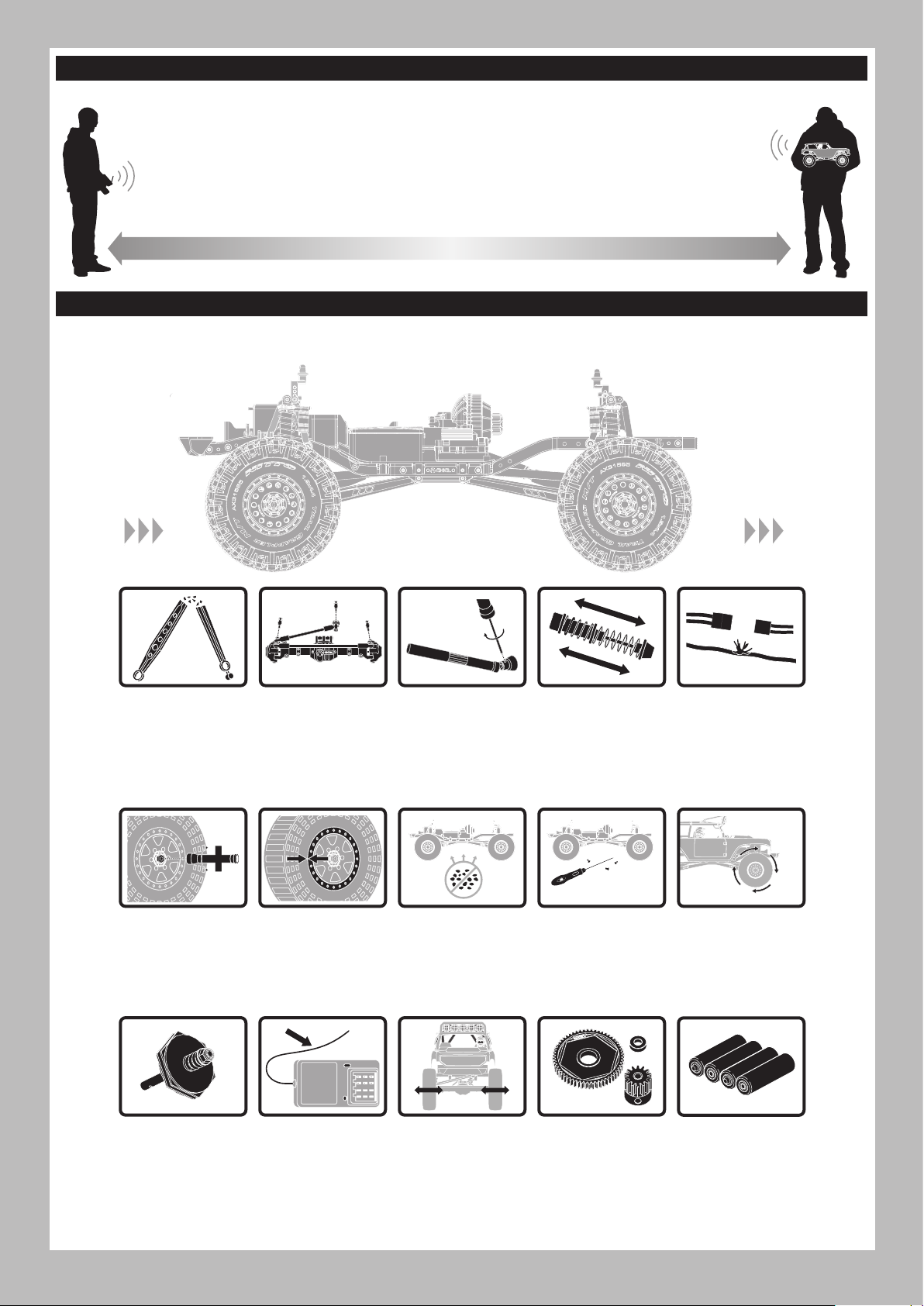

MANUTENZIONE DEL VEICOLO

Proprio come una macchina o un pick-up a grandezza naturale, il modello RC deve essere sottoposto a regolare manutenzione per garantire
prestazioni ottimali. La manutenzione preventiva consente anche di evitare inutili rotture dei componenti che potrebbero richiedere riparazioni
costose. Di seguito vengono forniti alcuni suggerimenti per una manutenzione adeguata del veicolo.

IT

Sostituire eventuali

componenti

visibilmente piegati o

danneggiati

Verificare che i dadi

delle ruote siano ben

serrati

Se presente, verificare

il funzionamento

della frizione

antisaltellamento

Verificare l’usura dei

giunti sferici delle
bielle dello sterzo

e delle sospensioni

(sostituirli se

necessario)

Assicurarsi che i

talloni delle ruote

aderiscano ancora

perfettamente lungo

tutta la circonferenza

del cerchione

Verificare che

l’antenna del

ricevitore non sia

danneggiata

Verificare le viti di

fissaggio dell’albero

di trasmissione
e applicare del

frenafiletti se

necessario

Mantenere il telaio

privo di sporco o

detriti

Verificare che lo

sterzo si muova

liberamente

Verificare che gli

ammortizzatori

operino in modo fluido

e regolare

Verificare la presenza

di viti allentate sul

telaio, in particolare

le viti di blocco dello

snodo, del mozzo

centrale e dell’assale

Ispezionare la corona

e il pignone per

verificare la presenza

di danni

Verificare la presenza

di parti allentate o cavi

danneggiati

Verificare che la

trasmissione operi in

modo fluido e senza

impedimenti

Sostituire le batterie

della trasmittente

quando indicato dalla

trasmittente, come

descritto al paragrafo

‘Funzioni della

trasmittente’

45

IT

FIRMA 40A ESC

Batteria

Mode

Avanti/Freno/

Indietro

Batteria

(BATT)

Li-Po

(predefinito)

IMPOSTAZIONI INIZIALI

La calibrazione dell’acceleratore non dovrebbe essere necessaria
al primo utilizzo dopo l’acquisto. Tuttavia, per regolare la corsa
dell’acceleratore di diverse trasmittenti, è necessario calibrare l’ESC:

• montare l’ESC in un luogo ben ventilato e al riparo da vibrazioni o
urti.

• Collegare i cavi del motore dell’ESC al motore rispettando i colori dei
connettori, rosso-rosso e nero-nero.

• Collegare il ricevitore al canale del motore del ricevitore.

• Prima di inserire la batteria nell’ESC, assicurarsi che la trasmittente
sia accesa e che il trim del motore sia su zero.

• Collegare la batteria all’ESC. Il veicolo si accenderà dopo aver
collegato la batteria.

ATTENZIONE: tenere parti del corpo e lembi di vestiario non
aderenti lontano dalle parti mobili quando la batteria è

collegata all’ESC.

ATTENZIONE: collegare sempre l’ESC a una fonte di

alimentazione idonea, con tensione e polarità corretti. Valori
di tensione errati o polarità inversa possono danneggiare l’ESC.
Eventuali danni all’ESC causati da tensione o polarità inadeguate
non sono coperti dalla garanzia.

• Testare la marcia avanti e la retromarcia usando la trasmittente.

50% freno

motore

100% freno motore

(predefinito)

Ni-MH

Verso il canale

ESC

Rosso

Nero

Costante/Picco 40 A / 180A

Resistenza 0,002 Ohm

Funzione

Tipo veicolo 1/10 On-road e Off-road; 1/10 Rock Crawler

Utilizzo

Tipo batteria/

Tensione di ingresso

Tipo motore 2S Li-Po fino a min 12T; 3S Li-Po fino a min 18T

Uscita BEC 6 V/3 A

Dimensioni 46,5 mm x 34 mm x 28,5 mm

Connettore batteria Connettore IC3

UTILIZZO SUONI

Batteria Ni-MH/Ni-CD 1 segnale acustico breve

Batteria 2S Li-Po 2 segnali acustici brevi
Batteria 3S Li-Po 3 segnali acustici brevi

Predisposizione per ESC 1 segnale acustico lungo

PER CALIBRARE L’ESC:

• accendere la trasmittente e mettere il comando motore in posizione
neutra.

• Collegare la batteria all’ESC e attendere 3 secondi affinché l’ESC
avvii l’auto-verifica e la calibrazione automatica dell’acceleratore.

• L’ESC è pronto all’uso quando il motore emette un segnale acustico
lungo.

• Scollegare sempre la batteria se il veicolo è inutilizzato.

IMPORTANTE: Il blocco della batteria LiPo è impostato su “ON” in
fabbrica.

motore del ricevitore

SPECIFICHE

Tipo a spazzole

Avanti/Freno/Indietro, Avanti/Freno,
Avanti/Indietro (Modo Crawler)

Proporzionale avanti, proporzionale indietro
con ritardo in frenata, modo Crawler

2-3 celle Li-Po/Li-Fe; 5–9 celle Ni-MH/Ni-Cd

Peso 70 g

INDICATORE SONORO

Il motore

RAPPORTI DI RIDUZIONE

TABELLA DEI RAPPORTI DI RIDUZIONE CORONA/PIGNONE SCX10 - TRASMISSIONE LCX

Pignone 12 13 14 15 16 17 18

Corona a 56 denti 45,5 42 39 36,4 34,13 32,12 30,33
Corona a 60 denti 48,75 45 41,79 39 36,56 Non disponibile

46

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Trasmittente e ricevitore sono troppo
vicini tra loro
Si è in prossimità di oggetti metallici Allontanarsi dagli oggetti metallici

Il sistema non si collega

Il ricevitore va in modalità failsafe a breve
distanza dal trasmettitore

Il ricevitore smette di rispondere durante
il funzionamento

Il veicolo non si muove

Perdita del controllo del veicolo

La funzione sterzo e/o acceleratore è
invertita

ESC ON - No azionamento motore, bip o
LED

Motore - Si arresta e il LED lampeggia

Motore - Accelera in modo irregolare

Motore - Risposta irregolare al comando
del gas

Motore - Rallenta ma non si ferma Calibrazione trasmittente/ESC errata

Servo di sterzata - In funzione; il motore
non gira

Sterzo/motore - Non funzionanti

Veicolo - Non raggiunge la velocità max

Ricevitore associato a un diverso
modello di memoria
La trasmittente è stata impostata
in modalità di binding e non è più
associata al ricevitore

Controllare che l’antenna del ricevitore
sia integra

Bassa tensione dalla batteria del
ricevitore. Se la tensione è bassa, la
batteria può scendere per un istante
sotto i 3,5 V, provocando uno sbalzo di
tensione del ricevitore e successiva
riconnessione
Fili o connettori tra batteria e ricevitore
allentati o danneggiati

Le batterie non sono state installate
correttamente nella trasmittente

Batteria scarica o assente nel veicolo Installare una batteria appena ricaricata sul veicolo
Motore danneggiato Sostituire il motore
Cavi danneggiati o rotti Sostituire i cavi danneggiati
L’ESC viene spento dal circuito di

protezione termica

Antenna posizionata in modo errato

Batterie scariche o assenti nel veicolo

Posizione neutra o del trim errata Regolare il trim dello sterzo
Ricevitore e/o batteria non collegati

correttamente
La corsa del servo è invertita a livello

della trasmittente
I cavi del motore non sono collegati

correttamente
Problema di connessione/batteria

ESC o interruttore danneggiati Riparare/sostituire ESC/interruttore ESC
Motore danneggiato Riparare/sostituire
Protezione da bassa tensione Se il LED dell’ESC lampeggia, ricaricare/sostituire la batteria

Protezione da surriscaldamento

Problema con la batteria Riparare il cablaggio danneggiato/sostituire la batteria
Combinazione pignone e corona errata Regolare/sostituire
Motore danneggiato o usurato Riparare/sostituire il motore

ESC/motore danneggiato Riparare/sostituire il cablaggio o il motore/ESC

Motore danneggiato

Calibrazione trasmittente/ESC errata

Tensione batteria bassa Ricaricare/sostituire
Modello memoria selezionato nella
trasmittente errato
Ricevitore non associato alla
trasmittente
Problema con la batteria Ricaricare/sostituire

Calibrazione trasmittente/ESC errata

IT

Spostare la trasmittente a 2,5-4 m dal ricevitore

Assicurarsi che nella trasmittente sia attivo il modello di
memoria corretto

Ripetere il binding tra trasmittente e ricevitore e poi
ricalibrazione

L’antenna deve essere in posizione protetta e quanto più in
alto possibile
Sostituire il ricevitore o contattare il supporto tecnico Horizon

Caricare la batteria del veicolo o del ricevitore. I ricevitori
Spektrum necessitano di almeno 3,5 V per funzionare

Controllare i fili e il collegamento tra batteria e ricevitore.
Riparare o sostituire i fili e/o i connettori

Assicurarsi che le batterie della trasmittente siano installate
correttamente

Lasciare raffreddare completamente l’ESC

Assicurarsi che l’antenna della trasmittente non sia
bloccata e che l’antenna del ricevitore sia posizionata
correttamente

Installare una batteria appena ricaricata sul veicolo e
batteria nuove sulla trasmittente

Verificare tutti i collegamenti del ricevitore e della batteria

Mettere in posizione corretta l’interruttore d’inversione
della corsa del servo sulla trasmittente

Verificare che tutti i cavi del motore abbiano polarità
corretta e siano ben collegati

Ricaricare/sostituire la batteria. Controllare tutte le
connessioni

Se il LED lampeggia, far raffreddare il motore/ESC, cambiare
impostazioni o la combinazione pignone e corona per
evitare il surriscaldamento

Regolare la corsa e le altre impostazioni del comando
del gas sulla trasmittente/ESC. Ripetere la procedura di
calibrazione dell’ESC
Provare il motore separatamente dal sistema del veicolo,
riparare/sostituire come necessario
Regolare la corsa e le altre impostazioni del comando
del gas sulla trasmittente/ESC. Ripetere la procedura di
calibrazione dell’ESC

Selezionare sulla trasmittente le impostazioni modello
corrette; vedere il manuale di ricevitore e/o trasmittente
Associare trasmittente e ricevitore; vedere il manuale di
ricevitore e/o trasmittente

Regolare la corsa e le altre impostazioni del comando
del gas sulla trasmittente/ESC. Ripetere la procedura di
calibrazione dell’ESC

47

IT

GARANZIA

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che
il prodotto acquistato (il “Prodotto”) sarà privo di difetti relativi ai
materiali e di eventuali errori di montaggio alla data di acquisto. Il
periodo di garanzia è conforme alle disposizioni legali del paese nel
quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta
a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale (Acquirente) e

non è cedibile a terzi. L’acquirente ha il diritto a far riparare o a
far sostituire la merce durante il periodo di questa garanzia. La
garanzia copre solo quei prodotti acquistati presso un rivenditore
autorizzato Horizon. Altre transazioni di terze parti non sono
coperte da questa garanzia. La prova di acquisto è necessaria per
far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto
di cambiare o modificare i termini di questa garanzia senza alcun
preavviso e di escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del

prodotto, per l’adeguatezza o l’idoneità del prodotto a particolari
previsti dall’utente. È sola responsabilità dell’acquirente il fatto di
verificare se il prodotto è adatto agli scopi da lui previsti.

(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria

discrezione riparare o sostituire qualsiasi prodotto considerato
difettoso e che rientra nei termini di garanzia. Queste sono le
uniche rivalse a cui l’acquirente si può appellare, se un prodotto è
difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato
che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla
sostituzione o alla riparazione sono a discrezione di Horizon. Questa
garanzia non copre dei danni superficiali o danni per cause di forza
maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi legge,
regolamentazione o disposizione applicabile, negligenza, uso ai fini
commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad un’installazione errata,
ad un funzionamento errato, ad una manutenzione o un tentativo
di riparazione non idonei a cura di soggetti diversi da Horizon.
La restituzione del prodotto a cura dell’acquirente, o da un suo
rappresentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o
consequenziali; perdita di profitto o di produzione; perdita commerciale
connessa al prodotto, indipendentemente dal fatto che la richiesta
si basa su un contratto o sulla garanzia. Inoltre la responsabilità
di Horizon non supera mai in nessun caso il prezzo di acquisto del
prodotto per il quale si chiede la responsabilità. Horizon non ha alcun
controllo sul montaggio, sull’utilizzo o sulla manutenzione del prodotto
o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna
responsabilità per danni o lesioni derivanti da tali circostanze. Con
l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le
condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l’utente non fosse pronto ad assumersi tale responsabilità
associata all’uso del prodotto, si suggerisce di restituire il prodotto
intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo.
Esso deve essere manipolato con cautela, con giudizio e richiede
delle conoscenze basilari di meccanica e delle facoltà mentali di base.
Se il prodotto non verrà manipolato in maniera sicura e responsabile
potrebbero risultare delle lesioni, dei gravi danni a persone, al
prodotto o all’ambiente circostante. Questo prodotto non è concepito
per essere usato dai bambini senza una diretta supervisione di un
adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di
funzionamento e di manutenzione del prodotto stesso. È fondamentale
leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima
di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato
e si preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire
garanzie di assistenza o riparazione senza previo colloquio con Horizon.
Questo vale anche per le riparazioni in garanzia. Quindi in tale casi
bisogna interpellare un rivenditore, che si metterà in contatto subito con
Horizon per prendere una decisione che vi possa aiutare nel più breve
tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un
rivenditore specializzato o direttamente ad Horizon. Il prodotto deve essere
imballato con cura. Bisogna far notare che i box originali solitamente
non sono adatti per effettuare una spedizione senza subire alcun
danno. Bisogna effettuare una spedizione via corriere che fornisce una
tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna
responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto
in una busta assieme ad una descrizione dettagliata degli errori e ad una
lista di tutti i singoli componenti spediti. Inoltre abbiamo bisogno di un
indirizzo completo, di un numero di telefono per chiedere ulteriori domande
e di un indirizzo e-mail.

Garanzia e riparazione

Le richieste in garanzia verranno elaborate solo se è presente
una prova d’acquisto in originale proveniente da un rivenditore
specializzato autorizzato, nella quale è ben visibile la data di acquisto.
Se la garanzia viene confermata, allora il prodotto verrà riparato o
sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un
preventivo che verrà inoltrato al vostro rivenditore. La riparazione
verrà effettuata dopo l’autorizzazione da parte del vostro rivenditore.
La somma per la riparazione dovrà essere pagata al vostro
rivenditore. Le riparazioni a pagamento avranno un costo minimo di
30 minuti di lavoro e in fattura includeranno le spese di restituzione.
Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà
considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico,
soprattutto per gli elicotteri e le vetture RC, sono molto costose e
devono essere effettuate autonomamente dall’acquirente.

10/15

GARANZIA E ASSISTENZA - INFORMAZIONI PER I CONTATTI

STATO

DI ACQUISTO

Unione Europea

HORIZON HOBBY TELEFONO/INDIRIZZO E-MAIL INDIRIZZO

Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH [phone]

Hanskampring 9
D 22885 Barsbüttel, Germany

48

DICHIARAZIONE DI CONFORMITÀ PER L’UNIONE EUROPEA

DICHIARAZIONE DI CONFORMITÀ UE:
Axial SCX10 II Deadbolt SLT2 RTR (AXI03025)

Con la presente, Horizon Hobby, LLC dichiara che il
dispositivo è conforme a quanto segue: Direttiva europea bassa
tensione (LVD) 2014/35/UE; Direttiva RoHS 2 2011/65 / UE; Direttiva
RoHS 3 - Modifica 2011/65 / UE allegato II 2015/863.
Il testo completo della dichiarazione di conformità UE è disponibile al
seguente indirizzo internet: https://www.horizonhobby.com/content/
support-render-compliance.

Gamma di frequenza wireless / Potenza di uscita wireless

Trasmettitore

2410MHz—2480MHz

23.23dB

Produttore ufficiale dell’UE:

Horizon Hobby, LLC
2904 Research Road
Champaign, IL 61822 USA

Importatore ufficiale dell’UE:

Horizon Hobby, GmbH
Hanskampring 9
22885 Barsbüttel Germany

AVVISO RAEE:

Questo dispositivo è marcato ai sensi della Direttiva
europea 2012/19/UE riguardante i rifiuti di apparecchiature
elettriche ed elettroniche (RAEE). Il simbolo indica che il
prodotto non va smaltito insieme ai rifiuti domestici. Il
prodotto deve essere consegnato agli appositi centri di
raccolta per consentirne il recupero e il riciclaggio.

49IT49

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

FRONT AXLE
VORDERACHSE
ESSIEU AVANT

AXA117

AXA117

ASSALE ANTERIORE

AXI03025

AXA117

AXA0286

AX31028

AX80018

AX31586

AX31148

AX31148

AX31586

AXA117

AX31148

AX80018

AX80018

AXA144

AX80018

AX31586

AXA144

AX31399

AX31586

AX80018

AX31399

AX31148

AX31399

AX31028

AX31148

AXA0286

AX31148

AX80018

AX80018

AX31586

AX31533

AXA1221

AX80018

AXA120

AX31552

AXA1221

AX80018

AXA117

AX31472

AXA1221

AX31403

AX31403

AX31381

AXA1230

AX31471

AX31403

AXA1221

AX31552

AX31381

AXA1230

AXA117

AX31471

AX31403

AX80018

AX80018

AX31472

AX31592

AXA1221

AX80018

AX80018

AX31536

AXA117

AXI231007

AX31406

AXA117

AXA119

AX31407

AX31530

AXA1070

AX31530

AX80018

AXA0113

AX31536

AX80018

AX31406

AX31589

AX80018

AXA117

AXA116

AX31536

AX80018

50

50

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

REAR AXLE
HINTERACHSE
ESSIEU ARRIÈRE
ASSALE POSTERIORE

AX31589

AX31589

AX31406

AX31406

AX80018

AX80018

AX31405

AX31405

AX31406

AX31406

AX31530

AX31530

AX31407

AX31407

AXA117

AX31592

AX31592

AX80018

AX80018

AX31408

AX31408

AXA117

AXA117

AX80018

AX80018

AXA115

AXA115

AXA1221

AXA1221

AXA115

AXA115

AXA117

AXA117

AX31552

AX31552

AXI03025

AXA117

AXA117

AX80018

AX80018

AXA115

AXA115

AXA1221

AXA1221

AXA115

AXA115

AXA117

AXA117

AX31408

AX31408

AX80018

AX80018

AXA120

AXA120

AX80018

AX80018

AXA0286

AXA0286

AX80018

AX80018

AX31553

AX31028

AX31028

AXA1221

AXA1221

AX31586

AX31586

AX31148

AX31148

AX31399

AX31399

AX31399

AX31399

AX80018

AX80018

AX31148

AX31148

AX31399

AX31399

AX31148

AX31148

AX31399

AX31399

AX31586

AX31586

AXA144

AXA144

AX31553

AX31586

AX31586

AXA144

AXA144

AX80018

AX80018

AX80018

AX80018

AXA117

AXA117

AX31552

AX31552

AX80018

AX80018

AX80018

AX80018

51

AX31148

AX31148

AX31028

AX31028

AX31586

AX31586

AXA0286

AXA0286

AX31148

AX31148

AX31148

AX31148

AX31586

AX31586

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

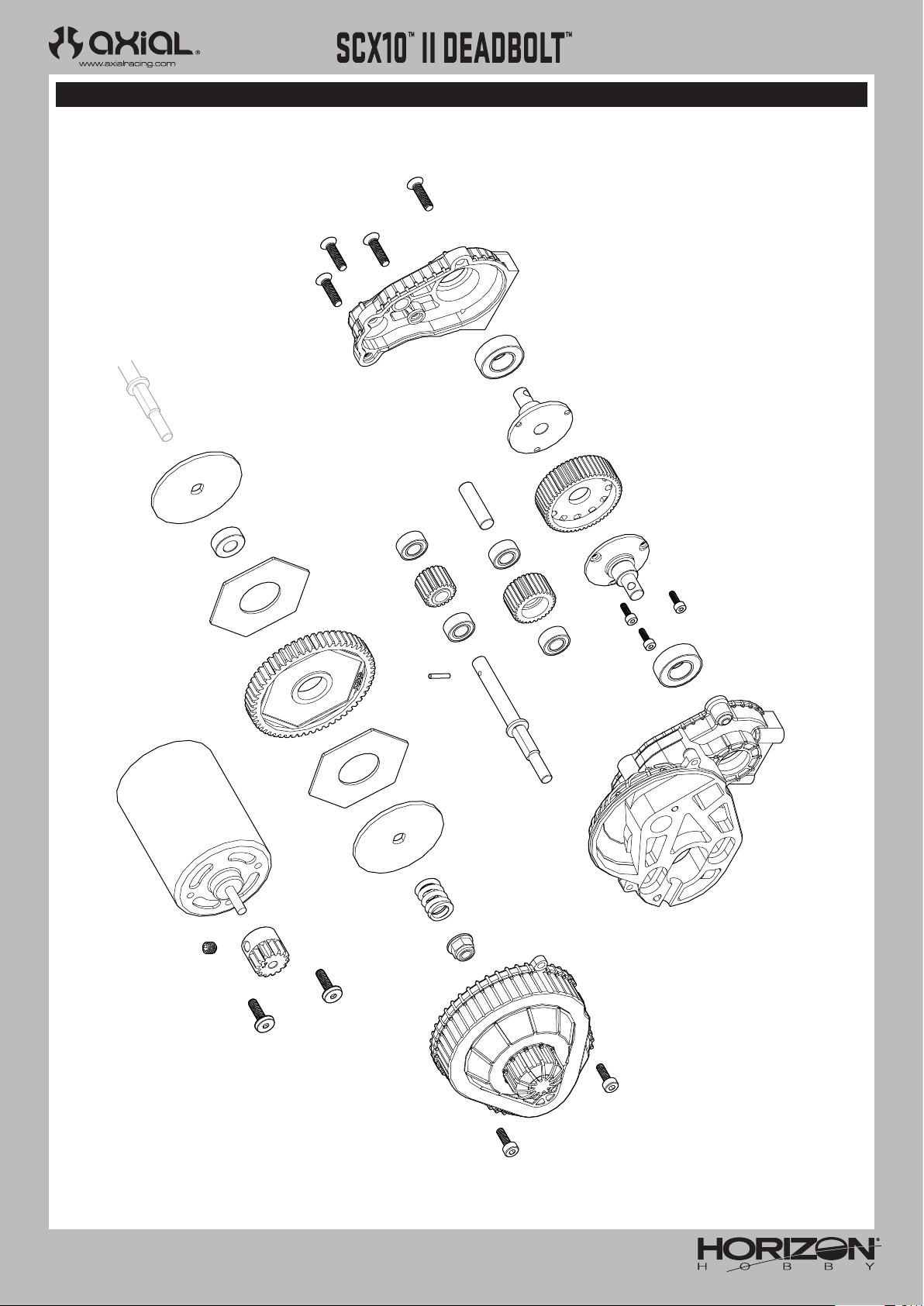

TRANSMISSION
GETRIEBE
TRANSMISSION
TRASMISSIONE

AXA146

AXA146

AXA146

AXA146

AXI03025

AX31026

AX31027

AXIC1068B

AXA1218

AX31027

AX31531

AX30394

AX30162

AXIC1068B

AX30190

AXA1218

AXA1218

AX80010

AX31539

AXA1225

AX30435

AXA1218

AX80010

AXA013

AXA013

AX30435

AXA013

AXA1225

DYNS1216

AXA291

AX30724

AXA0109

AXA0109

AX31026

AX31531

52

AX30413

AX31531

AXA1045

AXA0023

AXA0023

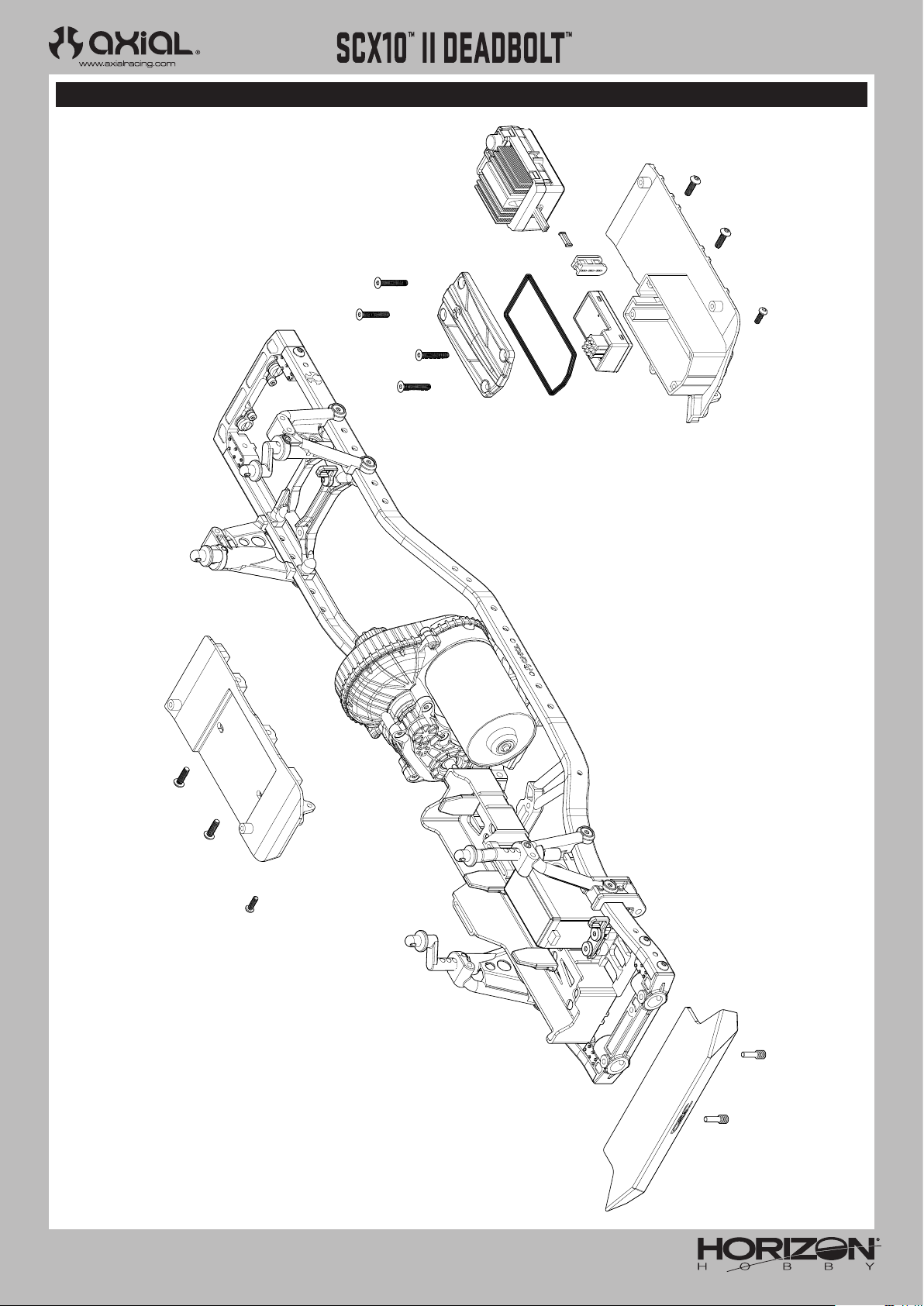

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

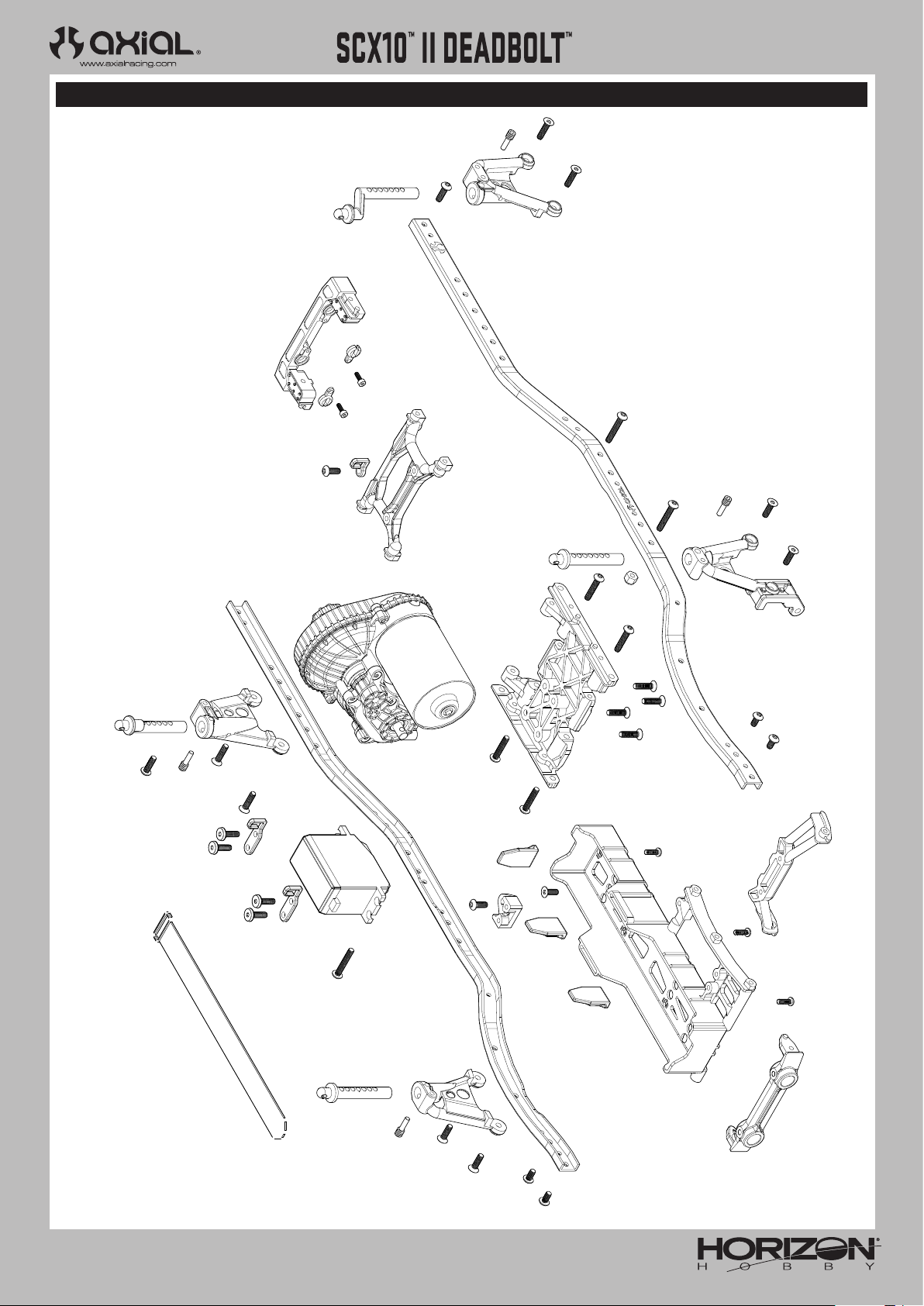

CHASSIS
KAROSSERIE
CHÂSSIS
TELAIO

AXA0286

AXA115

AX31588

AX31380

AX31591

AX31591

AXA146

AXA146

AXI03025

AX31588

AXA115

AXA0286

AX31380

AXA146

AXA0109

AXA0109

AXA146

AXA0109

AX31588

AXA0109

AX31588

AX31591

AXA114

AXA118

AXA013

AXA013

AX31588

AX31591

AX31418

AXA117

AXA114

AXA117

AX31590

AX31418

AX31379

AX31590

AXA144

AX31590

AX31588

AXA117

AXA118

AXA1053

AXA117

AXA146

AXA146

AXA146

AXA146

AX31373

AXA118

AXA0286

AX31373

AX31120

AX31120

AX31380

AXA0113

AXA0113

AX31590

AX31373

AX30041

AX31588

AXA118

AXA0286

AX31380

AX31120

53

AX31120

AX31590

AX80046

AX31590

AXA0113

AXA0113

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

CHASSIS
KAROSSERIE
CHÂSSIS
TELAIO

AXA115

AXI03025

AX31385

AXA148

AXA148

AXA148

AXA148

SPMXSE1040

AX31385

AX31083

AX31385

AX31083

AXA115

AX31373

AX31385

AXA115

AXA115

AX31373

AXA0286

AXA0286

AX31571

54

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

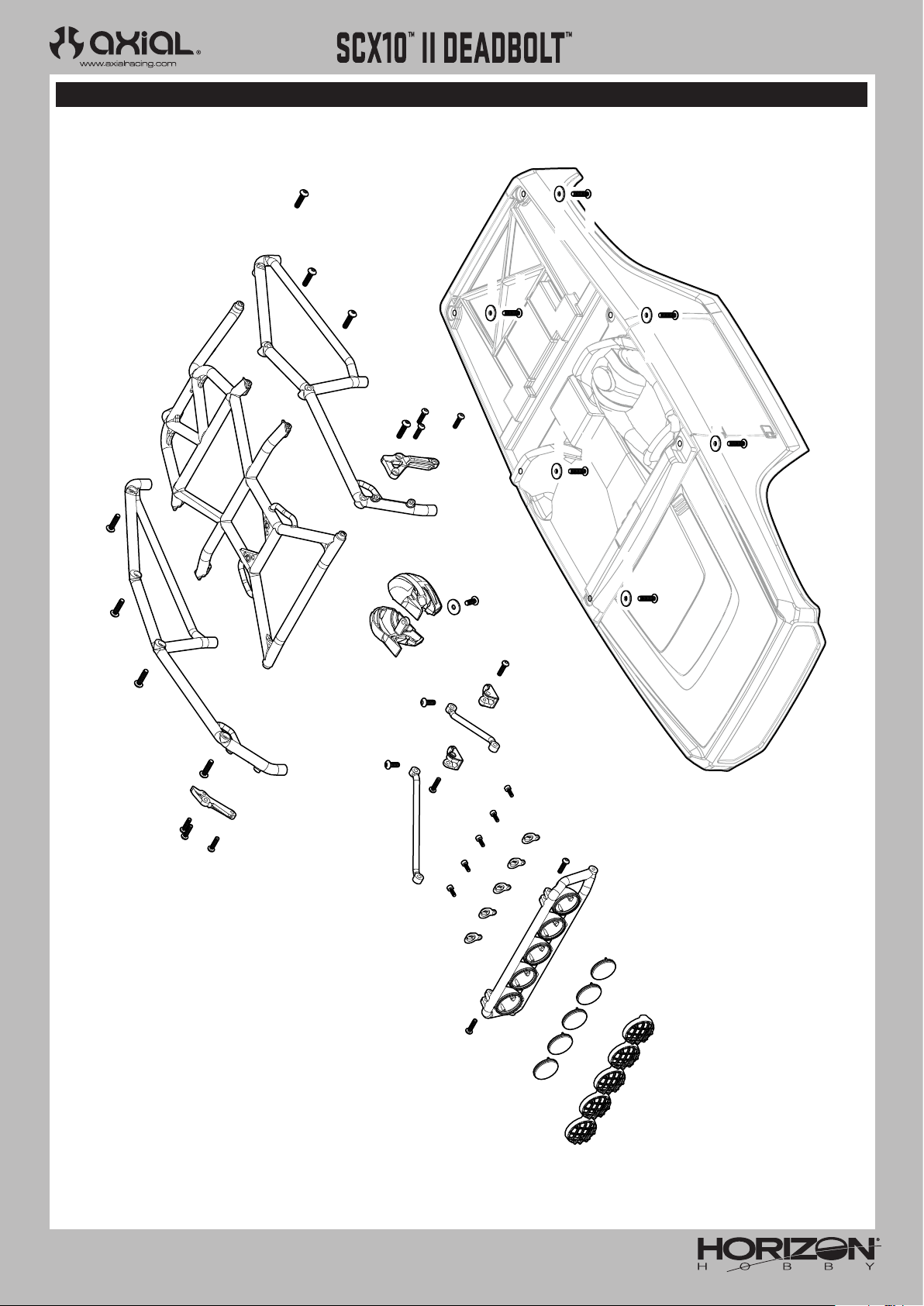

BODY ASSEMBLY
KAROSSERIEMONTAGE
ENSEMBLE DE CARROSSERIE
GRUPPO CARROZZERIA

AXA436

AXA436

AX80130

AXI03025

AXA436

AXA436

AXA436

AX80130

AX80129

AX80130

AXA436

AXA436

AX80131

AXA436

AXA434

AXA424

AXA424

AX80130

AX80130

AXA434

AX80085

AX80130

AXA424

AX80085

AXA436

AX80130

AXA436

AX80130

AX80130

AXA436

AXA436

AX80130

AX04039

AXA436

AXA424

AXA436

AXA424

AX80130

AXA434

AX80085

AX80085

AXA424

AXA013

AXA424

AX80085

AX80085

AX80086

AXA424

AX80115

55

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

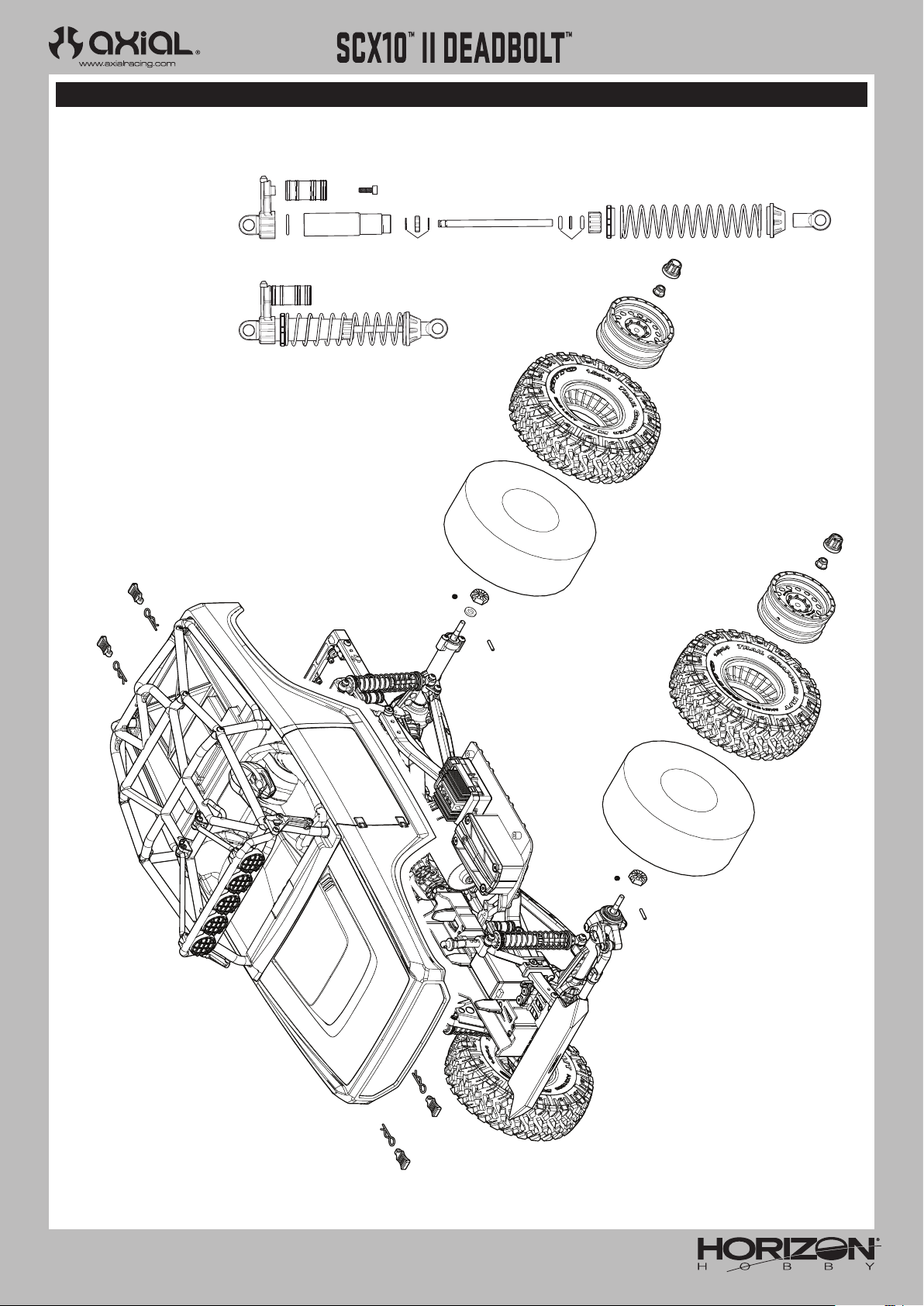

SHOCK ABSORBERS
STOSSDÄMPFER
AMORTISSEURS
AMMORTIZZATORI

AX31577

AX31576

AXA013

AX31577

AX30146

AX31576

AX31577

Rear: AX31441

Front: AX31145

AX31576

AXI03025

AX31576

AX31588

AXA1059

AX31588

AXA1059

AXA1163

AX80030

AXA1392

AXA180

AX31592

AX30427

AX30163

AXA1179

AX31565

AX31577

AXA1045

AX31565

AX31541

AX31565

AX8079

AX31541

AXA1045

AX8079

AXA1059

AX31565

AXA180

AX30427

AX30163

AXA1059

AX31588

AX31588

56

PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI

Part # Description Beschreibung Description Descrizione

AXIC0005 AXA0113 Hex Skt Butn Hd M3x6mm

AXIC0012 AXA120 Hex Socket Btn Hd M3x25

AXIC0013 AXA013 Cap Hd M2x6mm Blk Oxide

AXIC0021 "Shock Parts, AX31576" "Stoßdämpferteile, AX31576"

AXIC0023 AXA0023 Cap Head 2.6x8mm (10) AXA0023 Kappenkopf 2,6x8mm (10)

AXIC0041 AX30041 Hook/lp Strap 16x200mm AX30041 Klettband 16x200mm

AXIC0114 AXA114 Hex Skt Butn Hd M3x8mm

AXIC0115 AXA115 Hex Skt Butn Head M3x10

AXIC0116 AXA116 Hex Skt Butn Hd M3x12mm

AXIC0117 AXA117 Hex Skt Butn Head M3x15

AXIC0118 AXA144 Hex Flt Hd M3x8mm Blk10

AXIC0119 AXA1260 Hex Skt Tap Flt Hd 2.5

AXIC0120 AXA434 Hex Tap Butn Hd M3x8mm

AXIC0121 AXA435 Hex Tap Butn Hd M3x10mm

AXIC0123 AXA436 Hex Tap Butn Hd M3x12mm

AXIC0130 AXA468 Hex Skt Tap Flat Hd M3

AXIC0146 AXA146 Hex Skt Flat Hd M3x12mm

AXIC0148 AXA148 Hex Skt Flat Hd M3x18mm

AXIC0176 AXA176 Screw Shaft M3x2.5x13mm

AXIC0180 AXA180 Set Screw M3x3mm Blk Ox

AXIC0218 AXA1218 Bearing 5x10x4mm AXA1218 Lager 5x10x4mm AXA1218 Roulement 5x10x4mm AXA1218 Cuscinetto 5x10x4 mm
AXIC0221 AXA1221 Bearing 5x11x4mm AXA1221 Lager 5x11x4mm AXA1221 Roulement 5x11x4mm AXA1221 Cuscinetto 5x11x4 mm
AXIC0225 AXA1225 Bearing 8x16x5mm AXA1225 Lager 8x16x5mm AXA1225 Roulement 8x16x5mm AXA1225 Cuscinetto 8x16x5 mm
AXIC0230 AXA1230 Bearing 10x15x4mm AXA1230 Lager 10x15x4mm AXA1230 Roulement 10x15x4mm AXA1230 Cuscinetto 10x15x4 mm

AXIC0286 AXA0286 Screw Shaft M4x2.5x12

AXIC0291 AXA291 Set Scr M4x4mm Blk Ox(6

AXIC0392 AXA1392 E-clip E2 (10) AXA1392 E-Clip E2 (10) AXA1392 Attache en E E2 (10) AXA1392 E-clip E2 (10)
AXIC0413 AX30413 Slipper Spring Black AX30413 Gleitfeder Schwarz AX30413 Ressort de sabot noir AX30413 Molla slipper nera

AXIC0435 AX30435 Steel Outdrv Shaft Set AX30435 Stahl-Flexwellenset

AXIC0724 AX30724 Pinion Gear 32p 13t AX30724 Zahnradgetriebe 32P 13T

AXIC0795 AX31586 Wb8-hd Std Driveshafts

AXIC0805 AX80030 Shock Body Set 61-90(2)

AXIC1009 AXA0109 Hex Skt Oversize M3x10mm

AXIC1026 AX31026 Slipper Plate Washer

AXIC1027 AX31027 Spur Gear 32P 56T AX31027 Stirnrad 32P 56T

AXIC1028 AX31028 Pin 2.0x11mm (6) AX31028 Stift 2,0 x 11mm (6) AX31028 Goupille 2,0x11mm (6) AX31028 Perno 2,0x11 mm (6)

AXIC1045

AXIC1053 AXA1053 Nylon Lock Hex Nut M3 (10)

AXA1045 Nylon Locknut M4
Black(10)

AXA0113 Innensechskantschraube,
Rundkopf, M3 x 6mm

AXA120 Innensechskantschraube,
Rundkopf, M3 x 25

AXA013 Kappenkopf M2 x 6mm,
Schwarz, Oxid

AXA114 Innensechskantschraube,
Rundkopf, M3 x 8mm

AXA115 Innensechskantschraube,
Rundkopf, M3x10

AXA116 Innensechskantschraube,
Rundkopf, M3 x 12mm

AXA117 Innensechskantschraube,
Rundkopf, M3x15

AXA144 Innensechskantschraube,
Flachkopf M3 x 8mm Schwarz 10

AXA1260 Innensechskantschraube,
Flachkopf 2,5

AXA434 Innensechskantschraube,
M3 x 8mm

AXA435 Innensechskantschraube,
M3 x 10mm

AXA436 Innensechskantschraube,
M3 x 12mm

AXA468 Innensechskantschraube,
Flachkopf M3

AXA146 Innensechskantschraube,
Flachkopf, M3 x 12mm

AXA148 Innensechskantschraube,
Flachkopf, M3 x 18mm

AXA176 Gewindeschaft
M3x2,5x13mm

AXA180 Schraubensatz M3 x 3mm,
Schwarz, Oxid

AXA0286 Gewindeschaft
M4x2,5x12

AXA291 Schraubensatz M4x4mm
Schwarz, Oxid (6)

AX31586 WB8-HD Standard­Antriebswellen

AX80030 Stoßdämpfergehäusesatz
61-90 (2)

AXA0109 Innensechskantschraube,
Übergröße, M3 x 10mm

AX31026 Unterlegscheibe
Gleiterplatte

AXA1045 Nylon-Feststellmutter M4
Schwarz (10)

AXA1053 Nylon-Sechskant­Feststellmutter M3 (10)

AXA0113 Douille hexagonale à tête
bombée M3x6mm

AXA120 Douille hexagonale à tête
bombée M3x25

AXA013 Vis d’assemblage creuse
M2x6mm brunie

«Pièces de l’amortisseur,
AX31576»

AXA0023 Vis d’assemblage creuse
2,6x8mm (10)

AX30041 Fermetures
autoagrippantes 16x200mm

AXA114 Douille hexagonale à tête
bombée M3x8mm

AXA115 Douille hexagonale à tête
bombée M3x10

AXA116 Douille hexagonale à tête
bombée M3x12mm

AXA117 Douille hexagonale à tête
bombée M3x15

AXA144 Douille hexagonale à tête
plate M3x8mm noire 10

AXA1260 Douille hexagonale
taraudeuse à tête plate 2,5

AXA434 Douille hexagonale
taraudeuse à tête bombée
M3x8mm

AXA435 Douille hexagonale
taraudeuse à tête bombée
M3x10mm

AXA436 Douille hexagonale
taraudeuse à tête bombée
M3x12mm

AXA468 Douille hexagonale
taraudeuse à tête plate M3

AXA146 Douille hexagonale à tête
plate M3x12mm

AXA148 Douille hexagonale à tête
plate M3x18mm

AXA176 Tige de vis
M3x2,5x13mm

AXA180 Vis de fixation M3x3mm
brunie

AXA0286 Tige de vis M4x2,5x12

AXA291 Vis de fixation M4x4mm
brunie (6)

AX30435 Ensemble d’arbre de
transmission extérieur en acier

Engrenage à pignons 32p 13t
AX30724

AX31586 Arbres de transmission
standard WB8-HD

AX80030 Ensemble de carrosserie
d’amortisseur 61-90 (2)

AXA0109 Douille hexagonale
surdimensionnée M3x10mm

AX31026 Rondelle de plaque de
sabot

AX31027 Engrenage cylindrique
32P 56T

AXA1045 Contre-écrou en nylon
M4 noir (10)

AXA1053 Contre-écrou à six pans
en nylon M3 (10)

AXA0113 Vite cil esag inc M3x6
mm

AXA120 Vite cil esag inc M3x25

AXA013 Vit tst tnd M2x6mm nro
os

"Parti amm, AX31576"

AXA0023 Vite tst tnd 2,6x8mm (10)

AX30041 Fsctt a strppo 16x200
mm

AXA114 Vite cil esag inc M3x8
mm

AXA115 Vite cil esag inc M3x10
mm

AXA116 Vite cil esag inc M3x12
mm

AXA117Vite cil esag inc M3x15
mm

AXA144 Vit ptt esag M3x8mm
nr (10)

AXA1260 Vite ptt esag inc 2.5

AXA434 Vite tst tnd esag M3x8
mm

AXA435 Vite tst tnd esag M3x10
mm

AXA436 Vite tst tnd esag M3x12
mm

AXA468 Vite pitt esag inc M3

AXA146 Vite ptt esag inc M3x12
mm

AXA148 Vite ptt esag inc M3x18
mm

AXA176 Albr filettato M3x2,5x13
mm

AXA180 Grano M3x3 mm nero oss

AXA0286 Alb filettato M4x2,5x12
mm

AXA291 Set viti M4x4mm ner
oss (6)

AX30435 Set trascinatori acciaio

AX30724 Pignone 32P 13T

AX31586 Alb trasmissione Wb8­hd std

AX80030 Set corpo amm 61-90 (2)

AXA0109 Vit ovrsz esg inc
M3x10mm

AX31026 Rondella piastra slipper

AX31027 Corona 32P 56T

AXA1045 Ctrdad nylon M4 nero
(10)

AXA1053 Ctrdad esag nylon M3
(10)

5757

Part # Description Beschreibung Description Descrizione

AXIC1059 AXA1059 Body Clip 6mm Black(10)

AXIC1068B AX31068B Slpr Pad 32.8x15.2x1mm

AXIC1070 AXA1070 Washer 3x6x0.5 (10)

AXIC1083 AX31083 Radio Box Seal Yeti AX31083 Funkbox-Dichtungen Yeti

AXIC1086 AX80086 Light Bar Lenses Clear (5)

AXIC1115 AX80115 Light Bar Lens Grills AX80115 Lichtstange, Linsengitter

AXIC1120 AX31120 Hex Skt Flat 3x10mm(10)

AXIC1145 AX31145 Sprng Yel 12.5x60mm(2) AX31145 Feder Gelb 12,5x60mm (2)

AXIC1148 AX31148 Wb8-hd Drvshft Coupler

AXIC1163 AXA1163 O-ring 7x1mm (10) * AXA1163 O-Ring 7x1mm (10) *

AXIC1179 AXA1179 O-ring 2.5x1.5mm (10) AXA1179 O-Ring 2,5x1,5mm (10)

AXIC1180

AXIC1181

AXIC1441 AX31441 Spring 12.5x60mm White (2) AX31441 Feder 12,5x60mm Weiß (2)

AXIC1471 AX31471 Axle 12x36mm (2) AX31471 Achse 12x36mm (2) AX31471 Essieu 12x36mm (2) AX31471 Assale 12x36 mm (2)

AXIC1472 AX31472 Solid Axle 6x73.5mm (2) AX31472 Starrachse 6x73,5mm (2)

AXIC1481 AX31481 AE-5L LED Light Set Only

AXIC1530 AX31530 AR44 Bevel Gear Set 30T/8T

AXIC1531 AX31531 Lcx Transmission Case AX31531 LCX Getriebeabdeckung

AXIC1536 AX31536 SCX10 II Steering Link AX31536 SCX10 II-Lenkstange

AXIC1540 AX31540 Flat Bed Insert Clear *

AXIC1541 AX31541 1.9 Method MR307 Wheel AX31541 1.9 Method MR307 Räder AX31541 Roue MR307 1.9 Method

AXIC1552 AX31552 Lower Links SCX10 II AX31552 Untere Stange SCX10 II

AXIC1588 AX31588 Body Mount Set AX31588 Gehäusehalterungssatz

AXIC1589 AX31589 Diff Cover Red AR44

AXIC1590 AX31590 Batt Tray Servo Mount

AXIC1591 AX31591 Chassis Brace Set AX31591 Karosseriestrebensatz

AXIC1592 AX31592 Axle Housing AR44 AX31592 Achsgehäuse AR44 AX31592 Carter d’essieu AR44 AX31592 Corpo assale AR44
AXIC2020 AX31565 1.9 Nitto Trail Grappler AX31565 1.9 Nitto Trail Grappler AX31565 Nitto Trail Grappler 1.9 AX31565 1.9 Nitto Trail Grappler

AXIC3014 AX30146 Shock Shaft 3x50 (2) AX30146 Kolbenstange 3x50 (2)

AXIC3042

AXIC3138 AX31380 Shock Hoops SCX10 II AX31380 Stoßdämpfer SCX10 II

AXIC3162 AX30162 Pin 1.5x8mm (6) AX30162 Stift 1,5x8mm (6) AX30162 Goupille 1,5x8mm (6) AX30162 Perno 1,5x8 mm (6)
AXIC3163 AX30163 Pin 2.0x10 (6) AX30163 Stift 2,0x10 (6) AX30163 Goupille 2,0x10 (6) AX30162 Perno 2,0x10 mm (6)

AXIC3185 AX31385 Side Plates SCX10 II AX31385 Seitenplatten SCX10 II

AXIC3186 AX31186 Rod End Set 4mm AX31186 Stangenkopfsatz 4mm

AXIC3190 AX30190 Shaft 5x18 (2) AX30190 Stange 5x18 (2) AX30190 Arbre 5x18 (2) AX30190 Albero 5x18 (2)

AXIC3373

AXIC3379 AX31379 Skid Plates SCX10 II AX31379 Gleitbretter SCX10 II

AXIC3381 AX31381 AR44 Steering Knuckles AX31381 AR44 Lenkrollen AX31381 Rotules de direction AR44 AX31381 AR44 Fuso a snodo

AXA118 Hex Socket BtnHd
M3x18mm(10)

AXA119 Hex Socket Btn Hd
M3x20(10)

AX30427 Alum Hub Nar 12mm
Black(4)

AX31373 Hex Bttn Head M2.6x8mm
(10)

AXA1059 Karosserieklemme 6mm
Schwarz (10)

AX31068B Gleitkissen
32,8x15,2x1mm

AXA1070 Unterlegscheibe 3 x 6 x
0,5 (10)

AX80086 Lichtstange, farblose
Linsen (5)

AX31120 Innensechskantschraube,
Flachkopf, 3 x 10mm (10)

AX31148 WB8-HD­Antriebswellenkupplung

AXA118 Innensechskantschraube,
Rundkopf, M3 x 18mm (10)

AXA119 Innensechskantschraube,
Rundkopf, M3x20 (10)

AX31481 Nur AE-5L LED­Beleuchtungssatz

AX31530 AR44 Kegelradgetriebesatz
30T/8T

AX31540 Pritscheneinsatz
durchsichtig *

AX31589 Differentialabdeckung Rot
AR44

AX31590 Akkuhalterung
Servohalterung

AX30427 Alu Nabe eng 12mm
schwarz (4)

AX31373 Sechskant-Rundkopf
M2,6x8mm (10)

AXA1059 Clip de carrosserie 6mm
noir (10)

AX31068B Plaque de sabot
32,8x15,2x1mm

AXA1070 Rondelle 3x6x0,5 (10) AXA1070 Rondella 3x6x0,5 (10)

AX31083 Joint du boîtier de radio
Yeti

AX80086 Lentilles transparentes de
barre lumineuse (5)

AX80115 Grilles de lentille de barre
lumineuse

AX31120 Douille hexagonale plate
3x10mm (10)

AX31145 Ressort Jaune
12,5x60mm (2)

AX31148 Couplage d’arbre de
transmission WB8-HD

AXA1163 Joint torique 7x1mm
(10) *

AXA1179 Joint torique 2,5x1,5mm
(10)

AXA118 Douille hexagonale à tête
bombée M3x18mm (10)

AXA119 Douille hexagonale à tête
bombée M3x20 (10)

AX31441 Ressort 12,5x60mm
blanc (2)

AX31472 Essieu solide 6x73,5mm
(2)

AXIC1481 Ensemble d’éclairage
LED, AE-5L uniquement

AX31530 Ensemble d’engrenage
conique AR44, 30T/8T

AX31531 Boîtier de transmission
LCX

AX31536 Tringlerie de direction
SCX10II

AX31540 Insert plat transparent
*

AX31552 Tringleries inférieures
SCX10II

AX31588 Ensemble de montage de
carrosserie

AX31589 Cache de différentiel
rouge AR44

AX31590 Support de batterie et
servo

AX31591 Ensemble de support de
châssis

AX30146Bras d’amortisseur 3x50
(2)

AX30427 Moyeu étroit en
aluminium 12mm noir (4)

AX31380 Anneaux d’amortisseurs
SCX10II

AX31385 Plaques latérales
SCX10II

AX31186 Ensemble embout de
bielle 4mm

AX31373 Douille héxagonale à tête
bombée M2,6x8mm (10)

AX31379 Plaques de protection
SCX10II

AX31231 Clip scocca 6 mm nero
(10)

AX31068B Pad slpr 32,8x15,2x1
mm

AX31083 Tenuta radio box Yeti

AX80086 Lenti barra lumin trasp
(5)

AX80115 Griglie lenti barra lumin

AX31120 Vit ptt esag inc 3x10mm
(10)

AX31145 Molla gialla 12,5x60
mm(2)

AX31148 Accopp alb trasm
Wb8-hd

AXA1163 O-ring 7x1mm (10)*

AXA1179 O-ring 2,5x1,5 mm (10)

AXA118 Vt cil esg inc
M3x18mm(10)

AXA119 Vt cil esag inc M3x20 (10)

AX31441 Molla 12,5x60 mm bnc
(2)

AX31472 Assale rigd 6x73,5 mm
(2)

AXIC1481 Set luci LED AE-5L solo

AX31530 Set ingr cnci AR44
30T/8T

AX31531 Scatola trasmissione
Lcx

AX31536 Tirante sterzo SCX10 II

AX31540 Inserto pianale trasp*

AX31541 Ruota 1.9 Method
MR307

AX31552 Tiranti inferiori SCX10 II

AX31588 Set supporti scocca

AX31589 Coperchio diff rosso
AR44

AX31590 Supp servo e vano
batteria

AX31591 Set bretelle telaio

AX30146 Albero amm 3x50 (2)

AX30427 Mzz alu strtti 12 mm
ner(4)

AX31380 Telai amm SCX10 II

AX31385 Piastre laterali SCX10 II

AX31186 Set teste a snodo 4 mm

AX31373 Vt tst tnd esg
M2,6x8mm(10)

AX31379 Piastre laterali SCX10 II

58

Part # Description Beschreibung Description Descrizione

AXIC3394 AX30394 Drive Gear 20T AX30394 Antriebszahnrad 20T

AXIC3398 AX31397 Wb8hd Shorty Drveshaft

AXIC3399

AXIC3810 AX80010 Gear Set Scorpion Crawler

AXIC3818

AXIC4039 AX04039 Deadbolt Body Clear

AXIC4257 AX80045 Light Bucket Set Black AX80045 Lichtschalen-Set Schwarz

AXIC4258 AX80049 LED Lens Set Yel/clr(4)

AXIC4339

AXIC4340 AX80130 Roll Cage Sides AX80130 Seitenteile Überrollkäfig

AXIC4403

AXIC4406 AX31406 Bearing 7x14x3.5mm (2) AX31406 Lager 7x14x3,5mm (2)

AXIC4407 AX31407 Bearing 5x14x5mm (2) AX31407 Lager 5x14x5mm (2)

AXIC4408 AX31408 AR44 Strgt Axle Shaft (2) AX31408 AR44 Gerade Achswelle (2)

AXIC4418 AX31418 Chassis Rails SCX10 II

AXIC7079 AX8079 Hub Cover Set Black (4)

AXIC8031 AX80131 Skull Helmet Set AX80131 Skull-Helmet-Satz

AXIC8085 AX80085 Univ Mnt 5 Bckt Lt Bar

AX31398 Cap Hd Screw M2.6x12mm
(10)

AX80018 HardwareParts Tree
Scorpion

AX80129 Roll Cage Top AX10
Deadbolt

AX31403 Bttn Hd Scrw M3x4x10mm
(6)

AX31397 WB8-HD „Shorty“­Antriebswelle

AX31398 Inbusschraube
M2,6x12mm (10)

AX80010 Getriebesatz Scorpion
Crawler

AX80018 Hardware-Teile Tree
Scorpion

AX04039 Deadbolt-Karosserie
durchsichtig

AX80049 LED-Linsenset Gelb/
Transparent (4)

AX80129 Oberteil Überrollkäfig AX10
Deadbolt

AX31403 Rundkopfschraube
M3x4x10mm (6)

AX31418 Karosserieschienen SCX10
II

AX8079 Nabenabdeckungssatz
Schwarz (4)

AX80085 Universal-Befestigung
5-schaliger Leuchtbalkensatz

AX30394 Engrenage
d’entraînement 20T

AX31397 Arbre de transmission
court WB8-HD

AX31398 Vis d’assemblage creuse
M2,6x12mm (10)

AX80010 Ensemble d’engrenages
Crawler Scorpion

AX80018 Arbre des pièces de
quincaillerie Scorpion

AX04039 Carrosserie Deadbolt
transparente

AX80045 Ensemble de spots
lumineux noir

AX80049 Ensemble de lentilles LED
jaune/transparent (4)

AX80129 Cage de retournement
supérieure AX10 Deadbolt

AX80130 Côtés de la cage de
retournement

AX31403 Vis à tête bombée
M3x4x10mm (6)

AX31406 Roulement 7x14x3,5mm
(2)

AX31407 Roulement 5x14x5mm
(2)

AX31408 Arbre de l’essieu droit
AR44 (2)

AX31418 Rails de châssis SCX10II AX31418 Guide telaio SCX10 II

AX8079 JEnsemble de caches de
moyeu noir (4)

Ensemble casque tête de mort
AX80131

AX80085 Univ Mnt 5 Bckt Lt Bar

AX30394 Corona conica 20T

AX31397 Alb trasm corto Wb8hd

AX31398 Vit tst cil M2,6x12mm
(10)

AX80010 Set ingr Scorpion
Crawler

AX80018 Parti bullon Tree
Scorpion

AX04039 Scocca Deadbolt trasp

AX80045 Set corpo fanale nero

AX80049 Set lenti LED gialle/
trasp(4)

AX80129 Roll Cage Top AX10
Deadbolt

AX80130 Roll Cage lati

AX31403 Vit tst tond M3x4x10
mm (6)

AX31406 Cuscinetto 7x14x3,5
mm (2)

AX31407 Cuscinetto 5x14x5 mm
(2)

AX31408 AR44 Albero assale
drt (2)

AX8079 Set coprimozzo nero (4)

AX80131 Kit casco Skull Helmet

AX80085 Barra lum 5 luci mont
univ

ELECTRONICS // ELECTRONIK // COMPOSANTS ÉLECTRONIQUES // ELETTRONICA

Part # Description Beschreibung Description Descrizione

DYNS1216 35-Turn 540 Brushed Motor 540-Bürstenmotor mit 35Turns Moteur à balais 35-Turn 540 Motore a spazzole 35T 540

SPMRSLT200F

SPMS614 S614 Metal Gear Servo 23T WP S614 Metallgetriebeservo 23T WP

SPMSLR300 SLR300 3CH 2.4Ghz SLT Receiver

SPMXSE1040 40A Brushed ESC 40A Bürstengeschwindigkeitsregler Variateur ESC à balais 40A ESC 40 Amp

SLT2 2 Channel 2.4GHz
Transmitter

SLT2 3-Kanal 2,4GHz Sender Émetteur SLT2 3canaux 2,4GHz

Servo à engrenages métalliques
S614, 23dents, étanche

SLR300 3-Kanal 2,4Ghz SLT
Empfänger

Récepteur SLR300 3canaux 2,4GHz
SLT

Trasmittente SLT2 3 Canali 2,4
GHz

Servo con ingranaggi in metallo
S614 23T WP

Ricevitore SLR300 3 CH 2,4 Ghz
SLT

59

RECOMMENDED PARTS // EMPFOHLENE TEILE// PIÈCES RECOMMANDÉES // PARTI CONSIGLIATE

Part # Description Beschreibung Description Descrizione

DYNB37353

DYNB5025H3

DYNB5035H3

DYNC2030 Prophet Sport Mini 50W Charger Prophet Sport Mini 50W Ladegerät Chargeur Prophet Sport Mini, 50W

DYNC3015

DYNC3016

DYNC3017

DYNS0900 Brushed Crawler Combo 35T Gebürsteter Crawler Combo 35T Brossé Crawler Combo 35T Combo cingolato spazzolato 35T

SPMSS6250

SPMSS6280

SPMX50002S100H3 5000mAh 2S 7.4V Smart 100C; IC3 5000mAh 2S 7,4V Smart 100C; IC3 5000mAh 2S 7,4V Smart 100C; IC3 5000mAh 2S 7,4V Smart 100C; IC3
SPMX50002S30H3 5000mah 2S 7.4V Smart 30C; IC3 5000mah 2S 7,4V Smart 30C; IC3 5000mah 2S 7,4V Smart 30C; IC3 5000mah 2S 7,4V Smart 30C; IC3
SPMX50002S50H3 5000mAh 2S 7.4V Smart 50C; IC3 5000mAh 2S 7,4V Smart 50C; IC3 5000mAh 2S 7,4V Smart 50C; IC3 5000mAh 2S 7,4V Smart 50C; IC3
SPMX50003S100H3
SPMX50003S30H3 5000mah 3S 11.1V Smart 30C; IC3 5000mah 3S 11,1V Smart 30C; IC3 5000mah 3S 11,1V Smart 30C; IC3 5000mah 3S 11,1V Smart 30C; IC3
SPMX50003S50H3 5000mAh 3S 11.1V Smart 50C; IC3 5000mAh 3S 11,1V Smart 50C; IC3 5000mAh 3S 11,1V Smart 50C; IC3 5000mAh 3S 11,1V Smart 50C; IC3

SPMXC1000 Smart S1200 DC Charger, 1x200W

SPMXC1010 Smart S2100 AC Charger, 2X100W

SPMXC1050 Smart S1500 DC Charger, 1x500W

SPMXC1070

SPMXC1080 Smart S1100 AC Charger, 1x100W

11.1V 3700mAh 3S 50CLiPo
96mmEC3

7.4V 5000mAh 2S50C LiPo,
Hardcase: EC3

11.1V 5000mAh 3S 50C
LiPo,Hrdcs:EC3

P1 Mini AC Balance Char/
Dischar

Passport P2 2 Port AC/DC
MultiCharger

Passport P4 AC/DC 4 Port
Multicharger

S6250 U-T / H-S Digital HV WP
Servo

S6280 U-T / H-S Digital HV WP
Servo

5000mAh 3S 11.1V Smart 100C; IC3

Smart S150 AC/DC Charger, 1x50W

11,1V 3700mAh 3S 50CLiPo 96mmEC3 11,1V 3700mAh 3S 50CLiPo 96mmEC3

7,4V 5000mAh 2S 50C LiPo,
Hartschale: EC3

11,1V 5000mAh 3S 50C LiPo,
Hartschale: EC3

Prophet Sport Mini AC Ladegerät Chargeur Prophet Sport Mini, AC

Passport P2 2-Port-AC / DC-Multi­Ladegerät

Passport P4 4-Port-AC / DC-Multi­Ladegerät

S6250 U-T / H-S Digitales
wasserdichtes Servo

S6280 U-T / H-S Digitales
wasserdichtes Servo

5000mAh 3S 11,1V Smart 100C; IC3 5000mAh 3S 11,1V Smart 100C; IC3 5000mAh 3S 11,1V Smart 100C; IC3

Smart S1200 Gleichstrom-Ladegerät,
1x200 W

Smart S2100 Gleichstrom-Ladegerät,
2x100 W

Smart S1500 Gleichstrom-Ladegerät,
1x500 W

Smart S150 Gleichstrom-Ladegerät,
1x50 W

Smart S1100 Gleichstrom-Ladegerät,
1x100 W

Li-Po 7,4V 5000mAh 2S 50C, boîtier:
EC3

Li-Po 11,1V 5000mAh 3S 50 C,
boîtier: EC3

Passport P2 Chargeur multiple AC /
DC à 2 ports

Passport P4 Chargeur multiple AC /
DC à 4 ports

S6250 U-T / H-S Servo étanche
numérique

S6280 U-T / H-S Servo étanche
numérique

Chargeur CC Smart S1200, 1x200 W

Chargeur CC Smart S2100, 2x100 W

Chargeur CC Smart S1500, 1x500 W

Chargeur CC Smart S150, 1x50 W

Chargeur CC Smart S1100, 1x100 W

11,1V 3700mAh 3S 50CLiPo
96mmEC3

7,4V 5000mAh 2S 50C LiPo,
hardcase: EC3

11,1 V 5000 mAh 3S 50C LiPo,
hardcase: EC3

Caricabatterie Prophet Sport
Mini, 50W

Caricabatterie Prophet Sport
Mini, AC

Passport P2 Caricatore multiplo
CA / CC a 2 porte

Passport P4 Caricatore multiplo
CA / CC a 4 porte

S6250 U-T / H-S Servo
impermeabile digitale

S6280 U-T / H-S Servo
impermeabile digitale

Caricabatterie Smart S1200 CC,
1x200 W

Caricabatterie Smart S2100 CC,
2x100 W

Caricabatterie Smart S1500 CC,
1x500 W

Caricabatterie Smart S150 CC,
1x50 W

Caricabatterie Smart S1100 CC,
1x100 W

OPTIONAL PARTS // OPTIONALE TEILE // PIÈCES FACULTATIVES // PARTI OPZIONALI

Part # Description Beschreibung Description Descrizione

AXI230025 Uni Body Post Set: SCX10 III Universal-Gehäusestangensatz

AXI231007 23T Metal Servo Horn Servohorn, Metall 23T

AXI231015 Frame Rail Set: SCX10III Rahmenschienensatz Ensemble de rails du cadre Set guida telaio

AXI332001 6-Bolt 27/8 Overdrive Gear Set

AXIC0724 AX30724 Pinion Gear 32p 13t AX30724 Zahnradgetriebe 32p 13t AX30724 Engrenage à pignons 32p 13t AX30724 Pignone 32p 13t
AXIC0725 AX30725 Pinion Gear 32p 14t AX30725 Zahnradgetriebe 32p 14t AX30725 Engrenage à pignons 32p 14t AX30725 Pignone 32p 14t
AXIC0726 AX30726 Pinion Gr 32p 15t 3mm AX30726 Zahnradgetriebe 32p 15t AX30726 Engrenage à pignons 32p 15t AX30726 Pignone 32p 15t
AXIC0727 AX30727 Pinion Gear 32p 16t AX30727 Zahnradgetriebe 32p 16t AX30727 Engrenage à pignons 32p 16t AX30727 Pignone 32p 16t
AXIC7028 AX30728 Pinion Gear 32P 17T AX30728 Zahnradgetriebe 32p 17t AX30728 Engrenage à pignons 32p 17t AX30728 Pignone 32p 17t

SPMXSE1060 Firma 60ASenseBL Smart Cr ESC

SPMXSEMC08 Firma Sense 1/10 Cr Sys Smart

SPMXSM3001 Firma 2100kv BL Sense Cr Mot FIRMA 2100Kv bürstenloser Motor Moteur sans balais 2100Kv FIRMA Motore BL FIRMA 2100 Kv
SPMXSM3002 Firma 2800kv BL Sense Cr Mot FIRMA 2800Kv bürstenloser Motor Moteur sans balais 2800Kv FIRMA Motore BL FIRMA 2800 Kv

6-Schrauben-27/8-Overdrive-Zahnradsatz

Firma 60A bürstenloser Smart­Geschwindigkeitsregler

Firma Sense 1/10 Stromversorgungssystem
Smart

Ensemble de poteaux de carrosserie
universels

Renvoi de commande de servo,
métal 23T

Ensemble d’engrenages d’overdrive
à 6 boulons 27/8

Variateur ESC sans balais 60A Smart
Firma

Firma Sense 1/10 système du pouvoir
Smart

Set supporti carrozzeria
universale

Squadretta servo, Metallo 23T

Set di ingranaggi Overdrive 27/8
a 6 bulloni

Smart ESC Firma 60 A Brushless

Firma Sense 1/10 sistema di
alimentazione Smart

60

facebook.com/axialinc | instagram.com/axialracing | twitter.com/axialrc

youtube.com/axialvideos | flickr.com/axialrc

©2022 Horizon Hobby, LLC.
Axial, the Axial logo, SCX-10, SLT2, IC3, EC3, Passport, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
US 9,930,567. US 10,419,970. US 10,849,013. Other patents pending.
Created 4/22 AXI03025 377047
